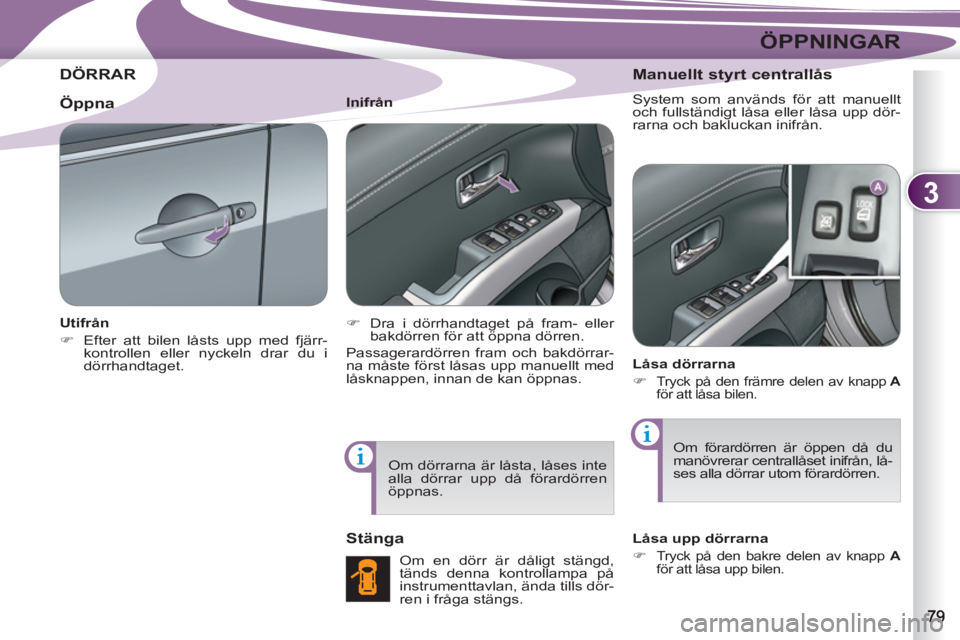

Page 81 of 236
3
ÖPPNINGAR
DÖRRAR
Utifrån
)
Efter att bilen låsts upp med fjärr-
kontrollen eller nyckeln drar du i
dörrhandtaget.
Inifrån
)
Dra i dörrhandtaget på fram- eller
bakdörren för att öppna dörren.
Passagerardörren fram och bakdörrar-
na måste först låsas upp manuellt med
låsknappen, innan de kan öppnas.
Stänga
Om en dörr är dåligt stängd,
tänds denna kontrollampa på
instrumenttavlan, ända tills dör-
ren i fråga stängs.
Manuellt styrt centrallås
System som används för att manuellt
och fullständigt låsa eller låsa upp dör-
rarna och bakluckan inifrån.
Låsa dörrarna
)
Tryck på den främre delen av knapp A
för att låsa bilen.
Om förardörren är öppen då du
manövrerar centrallåset inifrån, lå-
ses alla dörrar utom förardörren.
Låsa upp dörrarna
)
Tryck på den bakre delen av knapp A
för att låsa upp bilen.
Öppna
Om dörrarna är låsta, låses inte
alla dörrar upp då förardörren
öppnas.

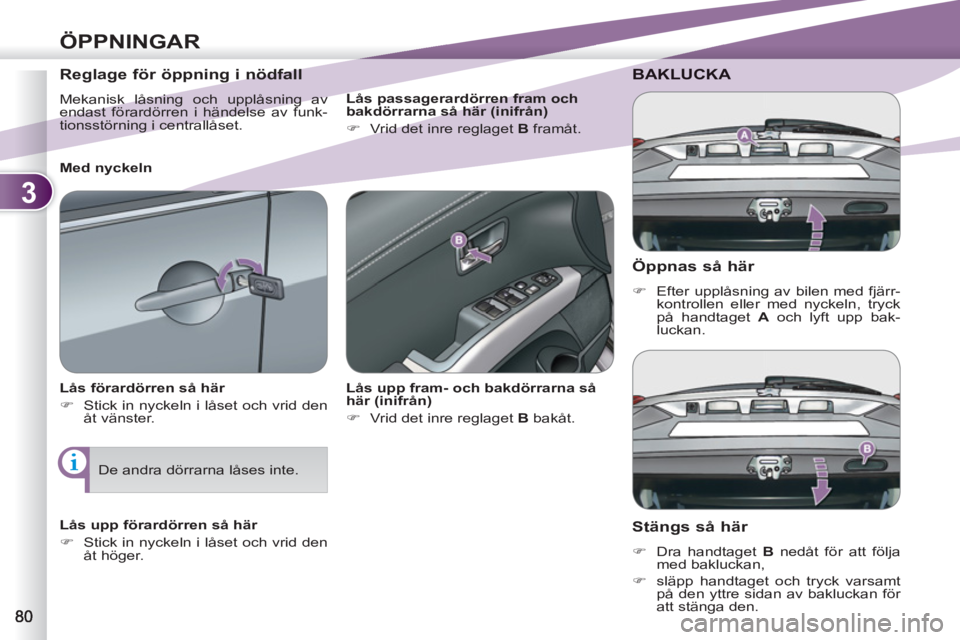

Page 82 of 236
3
ÖPPNINGAR
Öppnas så här
)
Efter upplåsning av bilen med fjärr-
kontrollen eller med nyckeln, tryck
på handtaget A
och lyft upp bak-
luckan.
BAKLUCKA
Stängs så här
)
Dra handtaget B
nedåt för att följa
med bakluckan,
)
släpp handtaget och tryck varsamt
på den yttre sidan av bakluckan för
att stänga den.
Reglage för öppning i nödfall
Mekanisk låsning och upplåsning av
endast förardörren i händelse av funk-
tionsstörning i centrallåset.
Lås förardörren så här
)
Stick in nyckeln i låset och vrid den
åt vänster.
Lås upp förardörren så här
)
Stick in nyckeln i låset och vrid den
åt höger.
Lås upp fram- och bakdörrarna så
här (inifrån)
)
Vrid det inre reglaget B
bakåt.
Med nyckeln
Lås passagerardörren fram och
bakdörrarna så här (inifrån)
)
Vrid det inre reglaget B
framåt.
De andra dörrarna låses inte.

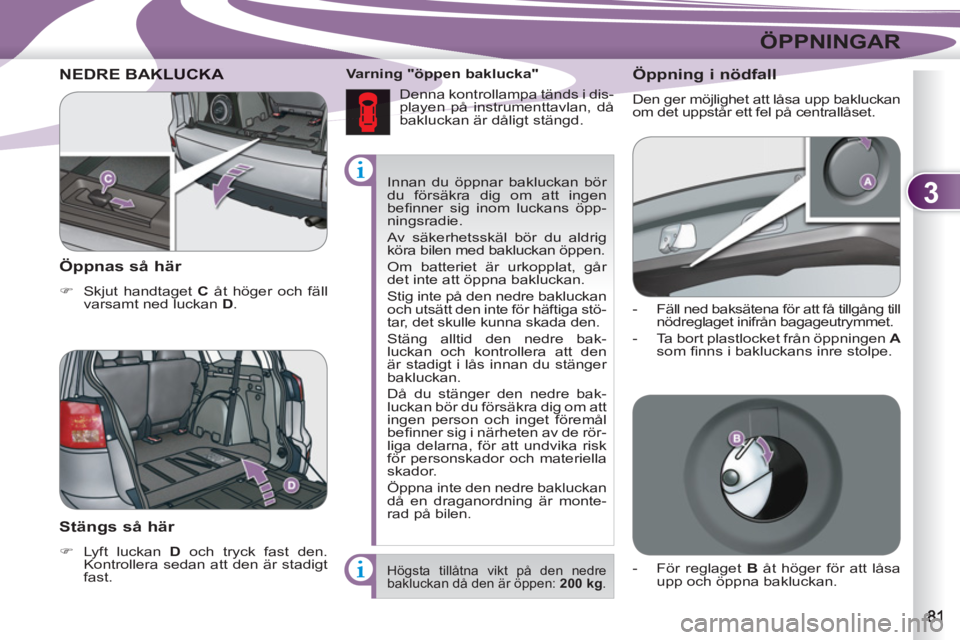

Page 83 of 236
3
ÖPPNINGAR
Innan du öppnar bakluckan bör
du försäkra dig om att ingen
befi nner sig inom luckans öpp-
ningsradie.
Av säkerhetsskäl bör du aldrig
köra bilen med bakluckan öppen.
Om batteriet är urkopplat, går
det inte att öppna bakluckan.
Stig inte på den nedre bakluckan
och utsätt den inte för häftiga stö-
tar, det skulle kunna skada den.
Stäng alltid den nedre bak-
luckan och kontrollera att den
är stadigt i lås innan du stänger
bakluckan.
Då du stänger den nedre bak-
luckan bör du försäkra dig om att
ingen person och inget föremål
befi nner sig i närheten av de rör-
liga delarna, för att undvika risk
för personskador och materiella
skador.
Öppna inte den nedre bakluckan
då en draganordning är monte-
rad på bilen.
Varning
"
öppen baklucka"
Denna kontrollampa tänds i dis-
playen på instrumenttavlan, då
bakluckan är dåligt stängd. NEDRE BAKKLUCKA
Öppnas så här
)
Skjut handtaget C
åt höger och fäll
varsamt ned luckan D
.
Stängs så här
)
Lyft luckan D
och tryck fast den.
Kontrollera sedan att den är stadigt
fast.
Högsta tillåtna vikt på den nedre
bakluckan då den är öppen: 200 kg
.
Öppning i nödfall
Den ger möjlighet att låsa upp bakluckan
om det uppstår ett fel på centrallåset.
- Fäll ned baksätena för att få tillgång till
nödreglaget inifrån bagageutrymmet.
- Ta bort plastlocket från öppningen A
som fi nns i bakluckans inre stolpe.
- För reglaget B
åt höger för att låsa
upp och öppna bakluckan.

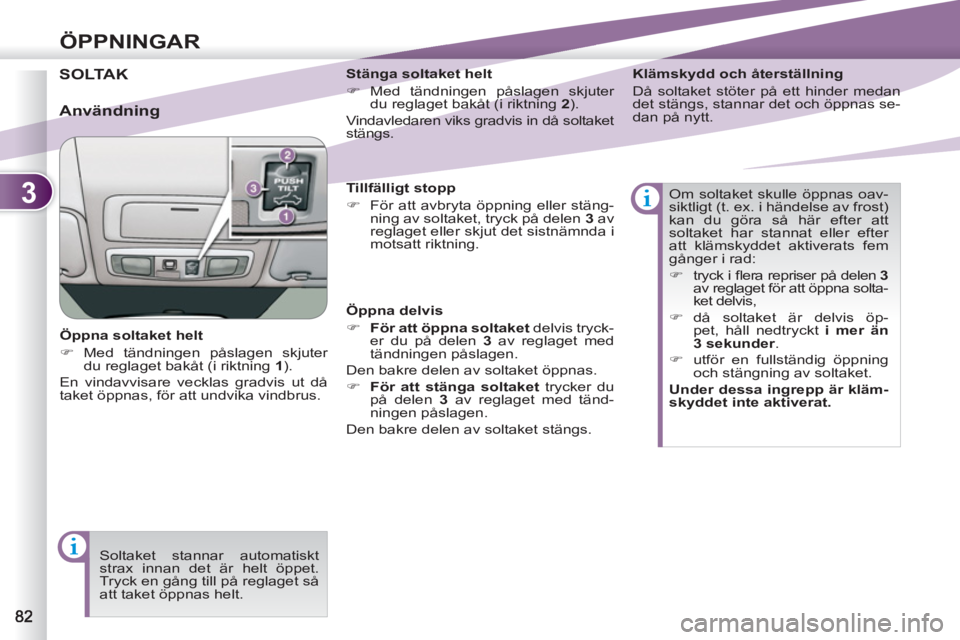

Page 84 of 236
3
ÖPPNINGAR
SOLTAK
Öppna soltaket helt
)
Med tändningen påslagen skjuter
du reglaget bakåt (i riktning 1
).
En vindavvisare vecklas gradvis ut då
taket öppnas, för att undvika vindbrus.
Användning
Stänga soltaket helt
)
Med tändningen påslagen skjuter
du reglaget bakåt (i riktning 2
).
Vindavledaren viks gradvis in då soltaket
stängs.
Öppna delvis
)
För att öppna soltaket
delvis tryck-
er du på delen 3
av reglaget med
tändningen påslagen.
Den bakre delen av soltaket öppnas.
)
För att stänga soltaket
trycker du
på delen 3
av reglaget med tänd-
ningen påslagen.
Den bakre delen av soltaket stängs. Om soltaket skulle öppnas oav-
siktligt (t. ex. i händelse av frost)
kan du göra så här efter att
soltaket har stannat eller efter
att klämskyddet aktiverats fem
gånger i rad:
)
tryck i fl era repriser på delen 3
av reglaget för att öppna solta-
ket delvis,
)
då soltaket är delvis öp-
pet, håll nedtryckt i mer än
3 sekunder
.
)
utför en fullständig öppning
och stängning av soltaket.
Under dessa ingrepp är kläm-
skyddet inte aktiverat.
Soltaket stannar automatiskt
strax innan det är helt öppet.
Tryck en gång till på reglaget så
att taket öppnas helt.
Tillfälligt stopp
)
För att avbryta öppning eller stäng-
ning av soltaket, tryck på delen 3
av
reglaget eller skjut det sistnämnda i
motsatt riktning.
Klämskydd och återställning
Då soltaket stöter på ett hinder medan
det stängs, stannar det och öppnas se-
dan på nytt.

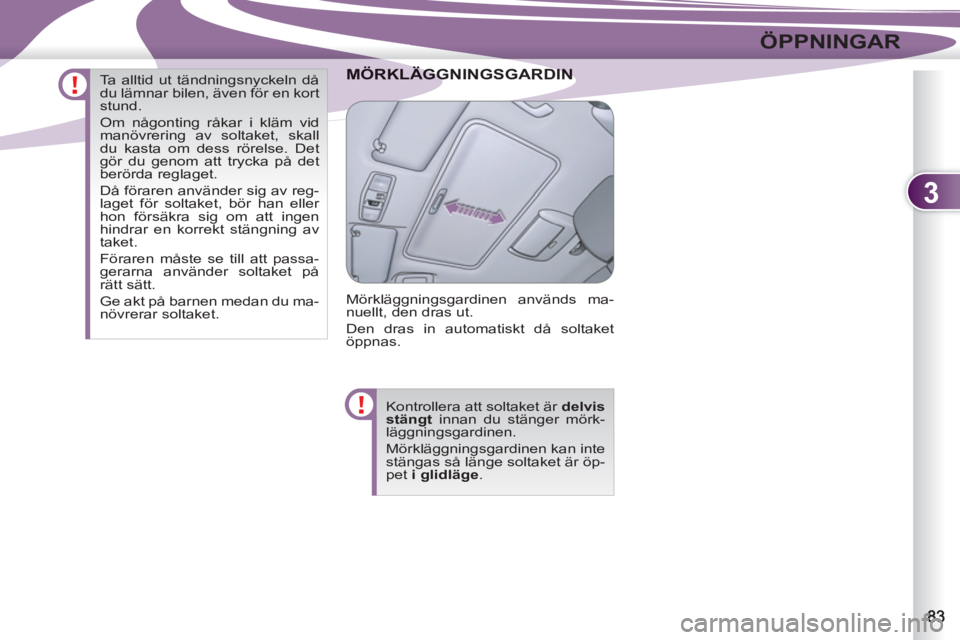

Page 85 of 236
3
ÖPPNINGAR
ÄGGNINGSGARDINMÖRKLÄGGNINGSGARDIN
Mörkläggningsgardinen används ma-
nuellt, den dras ut.
Den dras in automatiskt då soltaket
öppnas.
Kontrollera att soltaket är delvis
stängt
innan du stänger mörk-
läggningsgardinen.
Mörkläggningsgardinen kan inte
stängas så länge soltaket är öp-
pet i glidläge
. Ta alltid ut tändningsnyckeln då
du lämnar bilen, även för en kort
stund.
Om någonting råkar i kläm vid
manövrering av soltaket, skall
du kasta om dess rörelse. Det
gör du genom att trycka på det
berörda reglaget.
Då föraren använder sig av reg-
laget för soltaket, bör han eller
hon försäkra sig om att ingen
hindrar en korrekt stängning av
taket.
Föraren måste se till att passa-
gerarna använder soltaket på
rätt sätt.
Ge akt på barnen medan du ma-
növrerar soltaket.

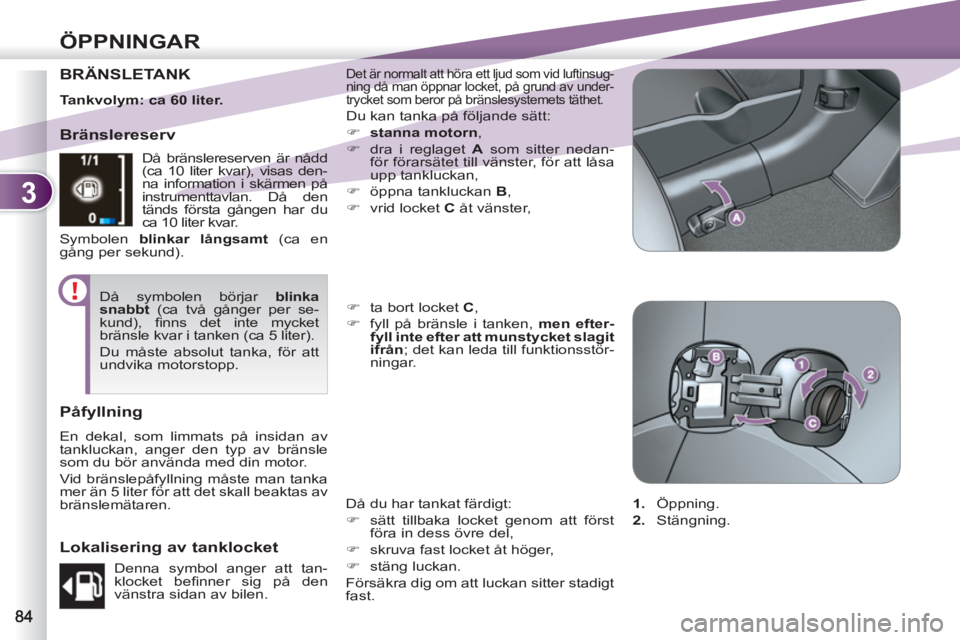

Page 86 of 236
3
ÖPPNINGAR
BRÄNSLETANK Det är normalt att höra ett ljud som vid luftinsug-
ning då man öppnar locket, på grund av under-
trycket som beror på bränslesystemets täthet.
Du kan tanka på följande sätt:
)
stanna motorn
,
)
dra i reglaget A
som sitter nedan-
för förarsätet till vänster, för att låsa
upp tankluckan,
)
öppna tankluckan B
,
)
vrid locket C
åt vänster,
Då du har tankat färdigt:
)
sätt tillbaka locket genom att först
föra in dess övre del,
)
skruva fast locket åt höger,
)
stäng luckan.
Försäkra dig om att luckan sitter stadigt
fast.
)
ta bort locket C
,
)
fyll på bränsle i tanken, men efter-
fyll inte efter att munstycket slagit
ifrån; det kan leda till funktionsstör-
ningar.
Bränslereserv
Påfyllning
En dekal, som limmats på insidan av
tankluckan, anger den typ av bränsle
som du bör använda med din motor.
Vid bränslepåfyllning måste man tanka
mer än 5 liter för att det skall beaktas av
bränslemätaren. Då bränslereserven är nådd
(ca 10 liter kvar), visas den-
na information i skärmen på
instrumenttavlan. Då den
tänds första gången har du
ca 10 liter kvar.
Symbolen blinkar långsamt
(ca en
gång per sekund).
Då symbolen börjar blinka
snabbt
(ca två gånger per se-
kund), fi nns det inte mycket
bränsle kvar i tanken (ca 5 liter).
Du måste absolut tanka, för att
undvika motorstopp.
Denna symbol anger att tan-
klocket befi nner sig på den
vänstra sidan av bilen.
Lokalisering av tanklocket
1.
Öppning.
2.
Stängning.
Tankvolym: ca 60 liter.

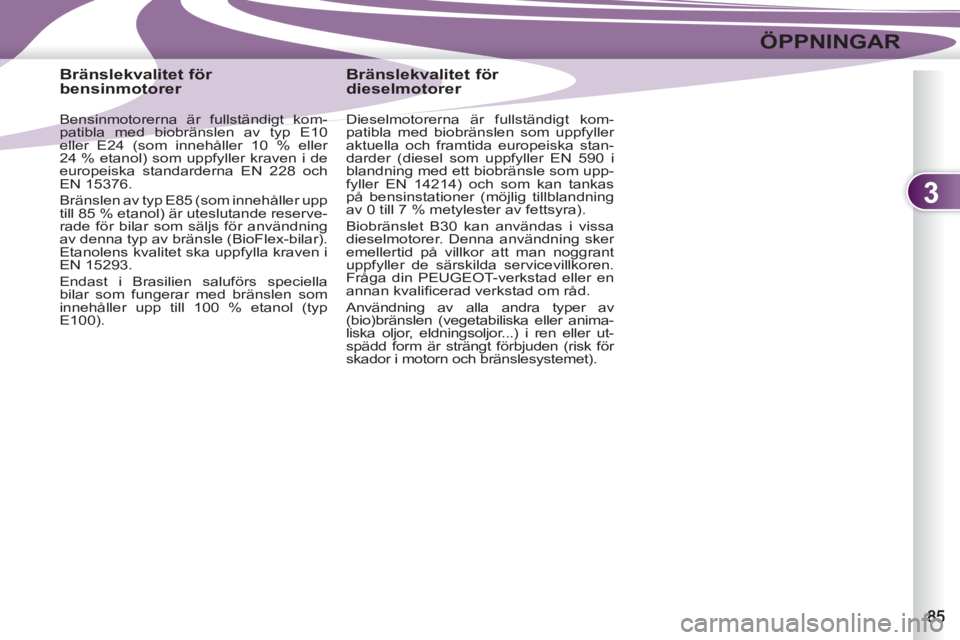

Page 87 of 236
3
ÖPPNINGAR
Bränslekvalitet för
bensinmotorer
Bensinmotorerna är fullständigt kom-
patibla med biobränslen av typ E10
eller E24 (som innehåller 10 % eller
24 % etanol) som uppfyller kraven i de
europeiska standarderna EN 228 och
EN 15376.
Bränslen av typ E85 (som innehåller upp
till 85 % etanol) är uteslutande reserve-
rade för bilar som säljs för användning
av denna typ av bränsle (BioFlex-bilar).
Etanolens kvalitet ska uppfylla kraven i
EN 15293.
Endast i Brasilien saluförs speciella
bilar som fungerar med bränslen som
innehåller upp till 100 % etanol (typ
E100).
Bränslekvalitet för
dieselmotorer
Dieselmotorerna är fullständigt kom-
patibla med biobränslen som uppfyller
aktuella och framtida europeiska stan-
darder (diesel som uppfyller EN 590 i
blandning med ett biobränsle som upp-
fyller EN 14214) och som kan tankas
på bensinstationer (möjlig tillblandning
av 0 till 7 % metylester av fettsyra).
Biobränslet B30 kan användas i vissa
dieselmotorer. Denna användning sker
emellertid på villkor att man noggrant
uppfyller de särskilda servicevillkoren.
Fråga din PEUGEOT-verkstad eller en
annan kvalifi cerad verkstad om råd.
Användning av alla andra typer av
(bio)bränslen (vegetabiliska eller anima-
liska oljor, eldningsoljor...) i ren eller ut-
spädd form är strängt förbjuden (risk för
skador i motorn och bränslesystemet).
Page 88 of 236
4
SIKT
BELYSNINGSREGLAGENINGSREGLAGE
Extra belysning
Andra ljus:
- dimbakljus,
- dimljus fram,
- halvljusautomatik.
Vissa av belysningsreglagets
funktioner (automatisk tändning,
känslighet) kan ställas in med
menyn "Equipment" (Utrustning)
på färgskärmen.
Manuella reglage
Belysningen styrs manuellt direkt av fö-
raren med hjälp av vridreglaget A
och
spaken B
. Släckta ljus.
Automatisk tändning av belys-
ningen.
Positionsljus.
B.
Spak för ljusomkoppling: dra det mot
dig för att koppla om mellan halvljus
och helljus.
I lägena släckt belysning och positions-
ljus kan föraren tända helljusen direkt
("helljusblink") genom att dra i handtaget.
Visning på instrumenttavlan
Tändning av motsvarande kontroll-
lampa på instrumenttavlan bekräftar en
inkoppling av den valda belysningen.
A.
Vridreglage för val av belysnings-
funktion: vrid det så att önskad sym-
bol placeras mitt emot märket.
Halv- eller helljus.
Huvudbelysning
De olika ljusen framtill och baktill på
bilen har tagits fram för att gradvis an-
passa förarens sikt beroende på klimat-
förhållandena:
- positionsljus,
- halvljus
- helljus.

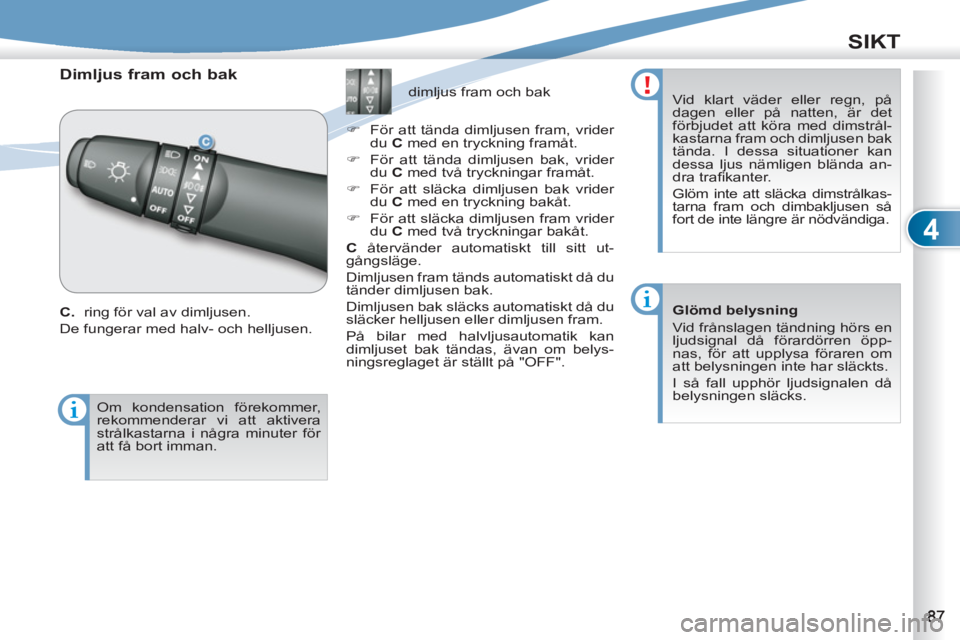

Page 89 of 236
4
SIKT
Dimljus fram och bak
C. ring för val av dimljusen.
De fungerar med halv- och helljusen.
dimljus fram och bak
)
För att tända dimljusen fram, vrider
du C
med en tryckning framåt.
)
För att tända dimljusen bak, vrider
du C
med två tryckningar framåt.
)
För att släcka dimljusen bak vrider
du C
med en tryckning bakåt.
)
För att släcka dimljusen fram vrider
du C
med två tryckningar bakåt.
C
återvänder automatiskt till sitt ut-
gångsläge.
Dimljusen fram tänds automatiskt då du
tänder dimljusen bak.
Dimljusen bak släcks automatiskt då du
släcker helljusen eller dimljusen fram.
På bilar med halvljusautomatik kan
dimljuset bak tändas, ävan om belys-
ningsreglaget är ställt på "OFF".
Vid klart väder eller regn, på
dagen eller på natten, är det
förbjudet att köra med dimstrål-
kastarna fram och dimljusen bak
tända. I dessa situationer kan
dessa ljus nämligen blända an-
dra trafi kanter.
Glöm inte att släcka dimstrålkas-
tarna fram och dimbakljusen så
fort de inte längre är nödvändiga.
Glömd belysning
Vid frånslagen tändning hörs en
ljudsignal då förardörren öpp-
nas, för att upplysa föraren om
att belysningen inte har släckts.
I så fall upphör ljudsignalen då
belysningen släcks.
Om kondensation förekommer,
rekommenderar vi att aktivera
strålkastarna i några minuter för
att få bort imman.

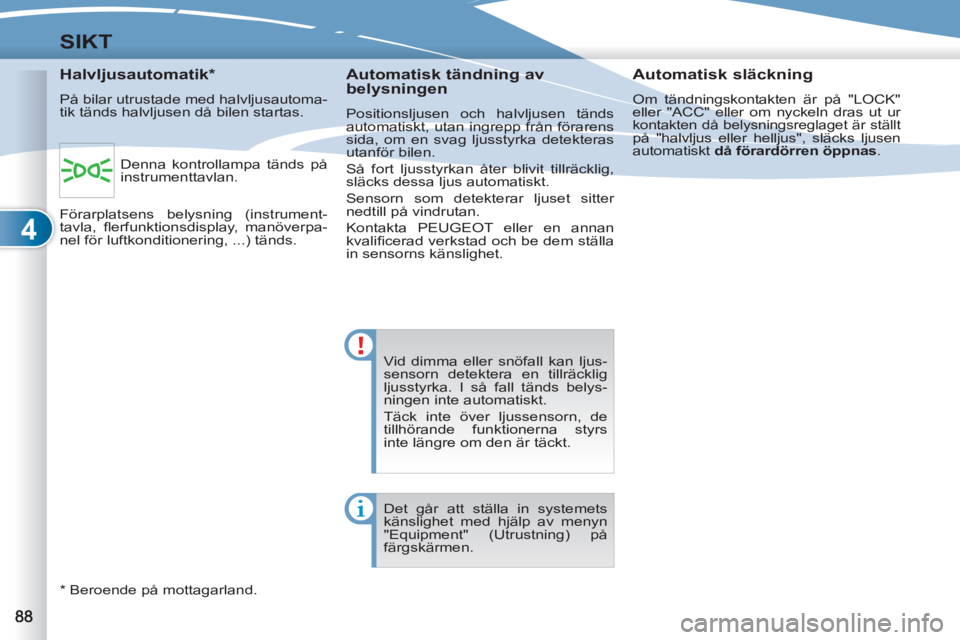

Page 90 of 236
4
SIKT
Vid dimma eller snöfall kan ljus-
sensorn detektera en tillräcklig
ljusstyrka. I så fall tänds belys-
ningen inte automatiskt.
Täck inte över ljussensorn, de
tillhörande funktionerna styrs
inte längre om den är täckt.
Halvljusautomatik *
På bilar utrustade med halvljusautoma-
tik tänds halvljusen då bilen startas.
* Beroende på mottagarland.
Automatisk släckning
Om tändningskontakten är på "LOCK"
eller "ACC" eller om nyckeln dras ut ur
kontakten då belysningsreglaget är ställt på "halvljus eller helljus", släcks ljusen
automatiskt då förardörren öppnas
.
Automatisk tändning av
belysningen
Positionsljusen och halvljusen tänds
automatiskt, utan ingrepp från förarens
sida, om en svag ljusstyrka detekteras
utanför bilen.
Så fort ljusstyrkan åter blivit tillräcklig,
släcks dessa ljus automatiskt.
Sensorn som detekterar ljuset sitter
nedtill på vindrutan.
Kontakta PEUGEOT eller en annan
kvalifi cerad verkstad och be dem ställa
in sensorns känslighet.
Det går att ställa in systemets
känslighet med hjälp av menyn
"Equipment" (Utrustning) på
färgskärmen. Denna kontrollampa tänds på
instrumenttavlan.
Förarplatsens belysning (instrument-
tavla, fl erfunktionsdisplay, manöverpa-
nel för luftkonditionering, ...) tänds.
