PEUGEOT 4007 2012 Manual de utilização (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 4007, Model: PEUGEOT 4007 2012Pages: 236, PDF Size: 17.68 MB
Page 31 of 236
1

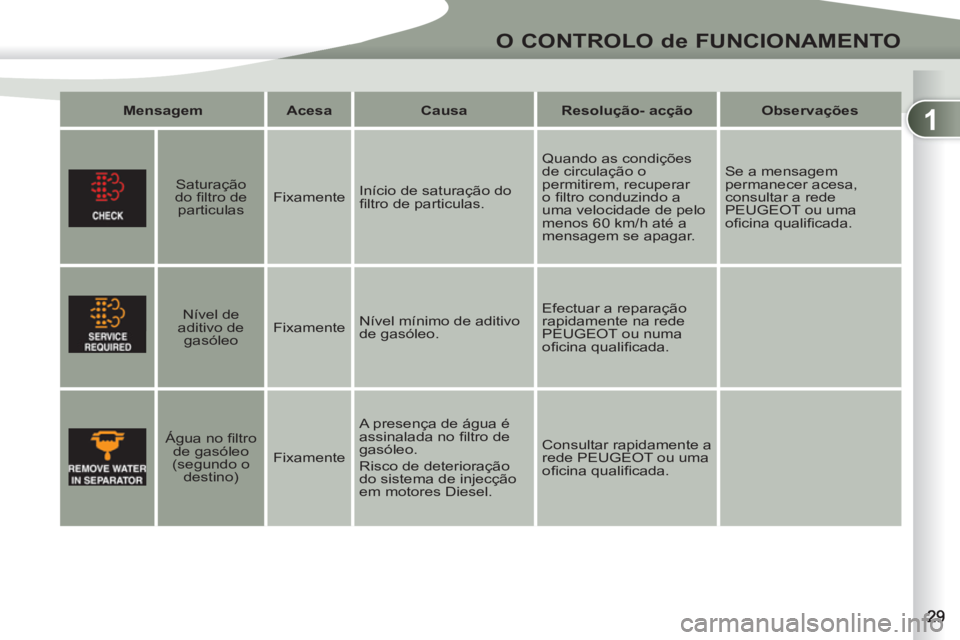

O CONTROLO de FUNCIONAMENTO
Mensagem
Acesa
Causa
Resolução- acção
Observações
Saturação
do fi ltro de
particulas
Fixamente Início de saturação do
fi ltro de particulas. Quando as condições
de circulação o
permitirem, recuperar
o fi ltro conduzindo a
uma velocidade de pelo
menos 60 km/h até a
mensagem se apagar. Se a mensagem
permanecer acesa,
consultar a rede
PEUGEOT ou uma
ofi cina qualifi cada.
Nível de
aditivo de
gasóleo
Fixamente Nível mínimo de aditivo
de gasóleo. Efectuar a reparação
rapidamente na rede
PEUGEOT ou numa
ofi cina qualifi cada.
Água no fi ltro
de gasóleo
(segundo o
destino)
Fixamente A presença de água é
assinalada no fi ltro de
gasóleo.
Risco de deterioração
do sistema de injecção
em motores Diesel. Consultar rapidamente a
rede PEUGEOT ou uma
ofi cina qualifi cada.
Page 32 of 236
1
O CONTROLO de FUNCIONAMENTO

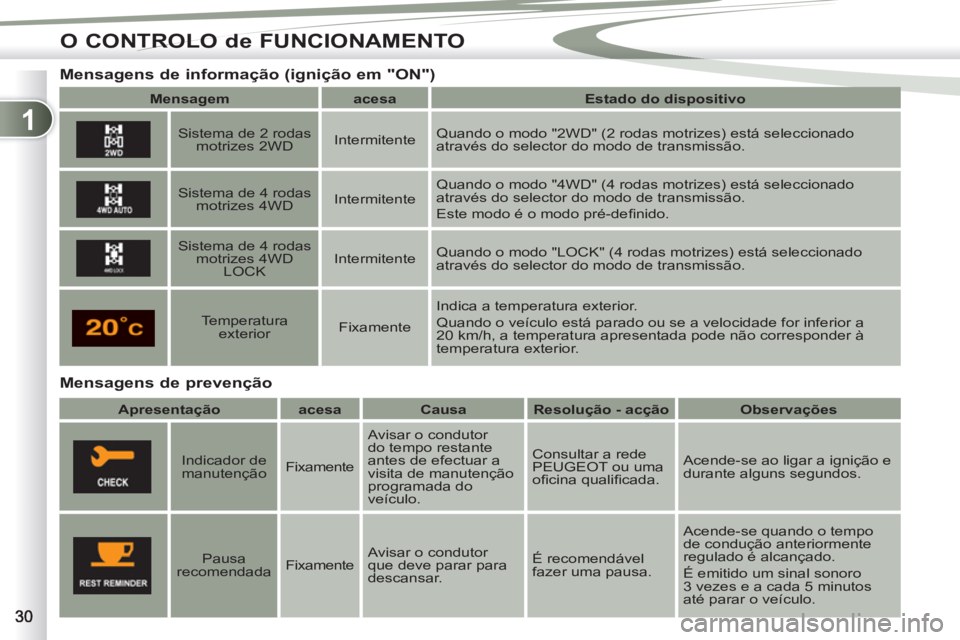

Mensagens de prevenção
Mensagens de informação (ignição em "ON")
Mensagem
acesa
Estado do dispositivo
Sistema de 2 rodas
motrizes 2WD
Intermitente Quando o modo "2WD" (2 rodas motrizes) está seleccionado
através do selector do modo de transmissão.
Sistema de 4 rodas
motrizes 4WD
Intermitente Quando o modo "4WD" (4 rodas motrizes) está seleccionado
através do selector do modo de transmissão.
Este modo é o modo pré-defi nido.
Sistema de 4 rodas
motrizes 4WD
LOCK
Intermitente Quando o modo "LOCK" (4 rodas motrizes) está seleccionado
através do selector do modo de transmissão.
Temperatura
exterior
Fixamente Indica a temperatura exterior.
Quando o veículo está parado ou se a velocidade for inferior a
20 km/h, a temperatura apresentada pode não corresponder à
temperatura exterior.
Apresentação
acesa
Causa
Resolução - acção
Observações
Indicador de
manutenção
Fixamente Avisar o condutor
do tempo restante
antes de efectuar a
visita de manutenção
programada do
veículo. Consultar a rede
PEUGEOT ou uma
ofi cina qualifi cada. Acende-se ao ligar a ignição e
durante alguns segundos.
Pausa
recomendada
Fixamente Avisar o condutor
que deve parar para
descansar. É recomendável
fazer uma pausa. Acende-se quando o tempo
de condução anteriormente
regulado é alcançado.
É emitido um sinal sonoro
3 vezes e a cada 5 minutos
até parar o veículo.
Page 33 of 236
1
O CONTROLO de FUNCIONAMENTO
A quilometragem total
apresenta-se na zona 1
do ecrã e a quilometra-
gem parcial apresenta-
se na zona 2
(consultar
o capítulo "Totalizadores
quilométricos").
Totalizador quilométrico (A e B)

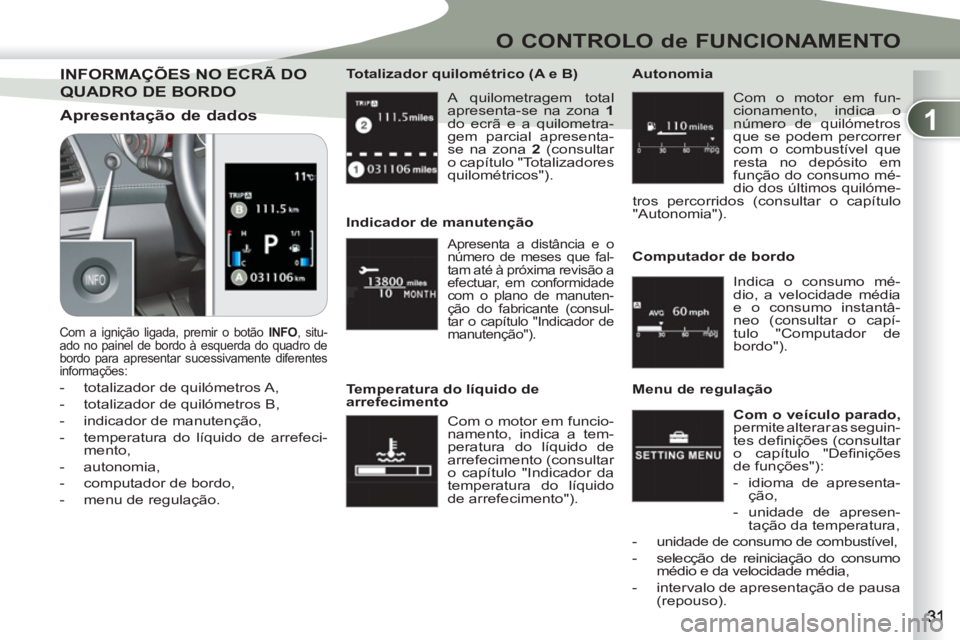

INFORMAÇÕES NO EINFORMAÇÕES NO ECRÃ DO
QUADRO DE BORDO
Apresentação de dados
Com a ignição ligada, premir o botão INFO
, situ-
ado no painel de bordo à esquerda do quadro de
bordo para apresentar sucessivamente diferentes
informações:
- totalizador de quilómetros A,
- totalizador de quilómetros B,
- indicador de manutenção,
- temperatura do líquido de arrefeci-
mento,
- autonomia,
- computador de bordo,
- menu de regulação.
Apresenta a distância e o
número de meses que fal-
tam até à próxima revisão a
efectuar, em conformidade
com o plano de manuten-
ção do fabricante (consul-
tar o capítulo "Indicador de
manutenção").
Indicador de manutenção
Com o motor em funcio-
namento, indica a tem-
peratura do líquido de
arrefecimento (consultar
o capítulo "Indicador da
temperatura do líquido
de arrefecimento").
Temperatura do líquido de
arrefecimento Com o motor em fun-
cionamento, indica o
número de quilómetros
que se podem percorrer
com o combustível que
resta no depósito em
função do consumo mé-
dio dos últimos quilóme-
tros percorridos (consultar o capítulo
"Autonomia").
Autonomia
Indica o consumo mé-
dio, a velocidade média
e o consumo instantâ-
neo (consultar o capí-
tulo "Computador de
bordo").
Computador de bordo
Com o veículo parado,
permite alterar as seguin-
tes defi nições (consultar
o capítulo "Defi nições
de funções"):
- idioma de apresenta-
ção,
- unidade de apresen-
tação da temperatura,
- unidade de consumo de combustível,
- selecção de reiniciação do consumo
médio e da velocidade média,
- intervalo de apresentação de pausa
(repouso).
Menu de regulação
Page 34 of 236
1
O CONTROLO de FUNCIONAMENTO
A quilometragem total é
apresentada na zona 1
do ecrã e a quilometra-
gem parcial na zona 2
.

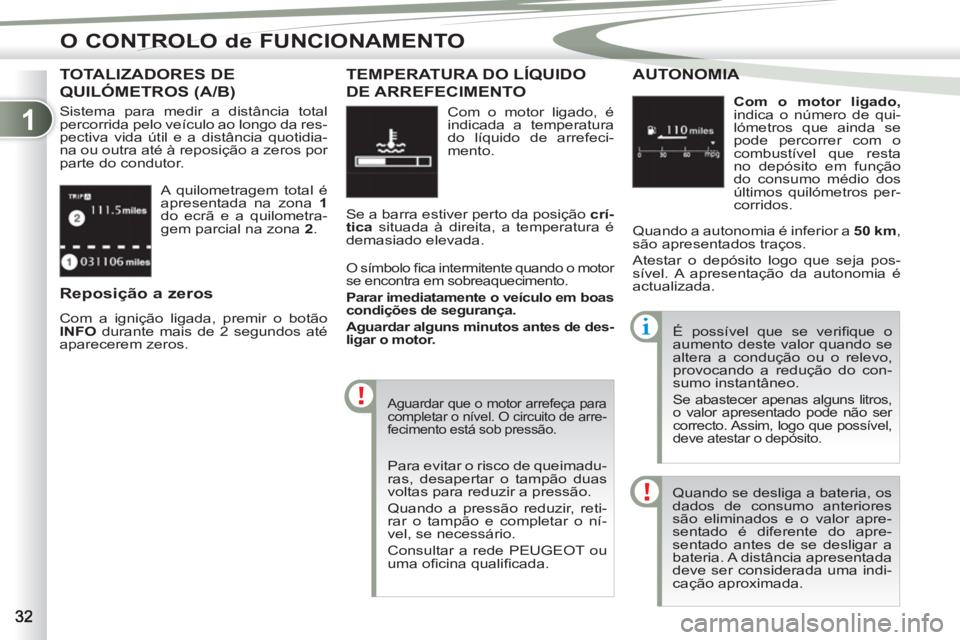

TOTALIZADORES DE
QUILÓMETROS (A/B)
Sistema para medir a distância total
percorrida pelo veículo ao longo da res-
pectiva vida útil e a distância quotidia-
na ou outra até à reposição a zeros por
parte do condutor.
Reposição a zeros
Com a ignição ligada, premir o botão
INFO
durante mais de 2 segundos até
aparecerem zeros. Com o motor ligado, é
indicada a temperatura
do líquido de arrefeci-
mento.
TEMPERATURA DO LÍQUIDO
DE ARREFECIMENTO
Se a barra estiver perto da posição crí-
tica
situada à direita, a temperatura é
demasiado elevada.
O símbolo fi ca intermitente quando o motor
se encontra em sobreaquecimento.
Parar imediatamente o veículo em boas
condições de segurança.
Aguardar alguns minutos antes de des-
ligar o motor.
Aguardar que o motor arrefeça para
completar o nível. O circuito de arre-
fecimento está sob pressão.
Com o motor ligado,
indica o número de qui-
lómetros que ainda se
pode percorrer com o
combustível que resta
no depósito em função
do consumo médio dos
últimos quilómetros per-
corridos.
AUTONOMIA ONOMIA
Quando a autonomia é inferior a 50 km
,
são apresentados traços.
Atestar o depósito logo que seja pos-
sível. A apresentação da autonomia é
actualizada.
Para evitar o risco de queimadu-
ras, desapertar o tampão duas
voltas para reduzir a pressão.
Quando a pressão reduzir, reti-
rar o tampão e completar o ní-
vel, se necessário.
Consultar a rede PEUGEOT ou
uma ofi cina qualifi cada. É possível que se verifi que o
aumento deste valor quando se
altera a condução ou o relevo,
provocando a redução do con-
sumo instantâneo.
Se abastecer apenas alguns litros,
o valor apresentado pode não ser
correcto. Assim, logo que possível,
deve atestar o depósito.
Quando se desliga a bateria, os
dados de consumo anteriores
são eliminados e o valor apre-
sentado é diferente do apre-
sentado antes de se desligar a
bateria. A distância apresentada
deve ser considerada uma indi-
cação aproximada.
Page 35 of 236
1
O CONTROLO de FUNCIONAMENTO

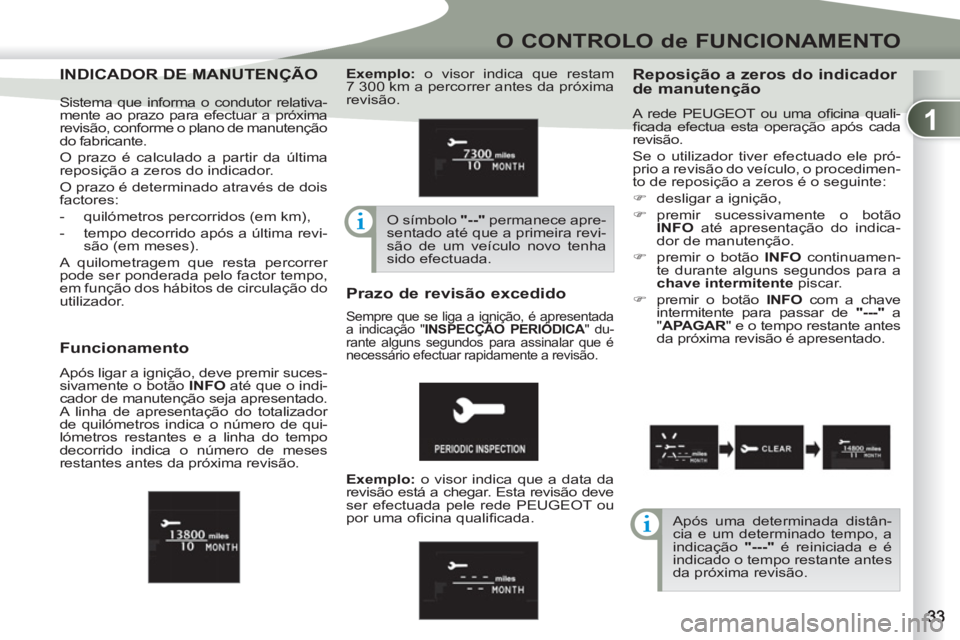

INDICADOR DE MANUINDICADOR DE MANUTENÇÃO
Reposição a zeros do indicador
de manutenção
A rede PEUGEOT ou uma ofi cina quali-
fi cada efectua esta operação após cada
revisão.
Se o utilizador tiver efectuado ele pró-
prio a revisão do veículo, o procedimen-
to de reposição a zeros é o seguinte:
)
desligar a ignição,
)
premir sucessivamente o botão
INFO
até apresentação do indica-
dor de manutenção.
)
premir o botão INFO
continuamen-
te durante alguns segundos para a
chave intermitente
piscar.
)
premir o botão INFO
com a chave
intermitente para passar de "---" a
" APAGAR
" e o tempo restante antes
da próxima revisão é apresentado.
Prazo de revisão excedido
Funcionamento
Após ligar a ignição, deve premir suces-
sivamente o botão INFO
até que o indi-
cador de manutenção seja apresentado.
A linha de apresentação do totalizador
de quilómetros indica o número de qui-
lómetros restantes e a linha do tempo
decorrido indica o número de meses
restantes antes da próxima revisão.
Após uma determinada distân-
cia e um determinado tempo, a
indicação "---"
é reiniciada e é
indicado o tempo restante antes
da próxima revisão. Sistema que informa o condutor relativa-
mente ao prazo para efectuar a próxima
revisão, conforme o plano de manutenção
do fabricante.
O prazo é calculado a partir da última
reposição a zeros do indicador.
O prazo é determinado através de dois
factores:
- quilómetros percorridos (em km),
- tempo decorrido após a última revi-
são (em meses).
A quilometragem que resta percorrer
pode ser ponderada pelo factor tempo,
em função dos hábitos de circulação do
utilizador.
Exemplo:
o visor indica que restam
7 300 km a percorrer antes da próxima
revisão.
O símbolo "--"
permanece apre-
sentado até que a primeira revi-
são de um veículo novo tenha
sido efectuada.
Exemplo:
o visor indica que a data da
revisão está a chegar. Esta revisão deve
ser efectuada pele rede PEUGEOT ou
por uma ofi cina qualifi cada .
Sempre que se liga a ignição, é apresentada
a indicação " INSPECÇÃO PERIÓDICA
" du-
rante alguns segundos para assinalar que é
necessário efectuar rapidamente a revisão.
Page 36 of 236
1
O CONTROLO de FUNCIONAMENTO

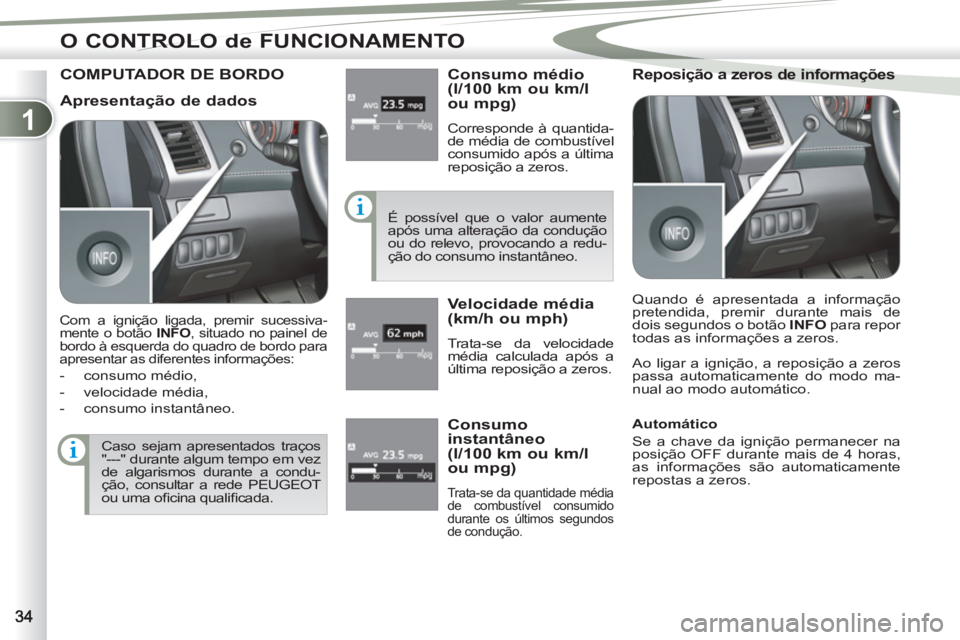

COMPUTADOR DE BORDO
Consumo médio
(l/100 km ou km/l
ou mpg)
Corresponde à quantida-
de média de combustível
consumido após a última
reposição a zeros.
É possível que o valor aumente
após uma alteração da condução
ou do relevo, provocando a redu-
ção do consumo instantâneo.
Velocidade média
(km/h ou mph)
Trata-se da velocidade
média calculada após a
última reposição a zeros.
Reposição a zeros de informações
Ao ligar a ignição, a reposição a zeros
passa automaticamente do modo ma-
nual ao modo automático.
Caso sejam apresentados traços
"---" durante algum tempo em vez
de algarismos durante a condu-
ção, consultar a rede PEUGEOT
ou uma ofi cina qualifi cada.
Consumo
instantâneo
(l/100 km ou km/l
ou mpg)
Trata-se da quantidade média
de combustível consumido
durante os últimos segundos
de condução.
Apresentação de dados
Com a ignição ligada, premir sucessiva-
mente o botão INFO
, situado no painel de
bordo à esquerda do quadro de bordo para
apresentar as diferentes informações:
- consumo médio,
- velocidade média,
- consumo instantâneo. Quando é apresentada a informação
pretendida, premir durante mais de
dois segundos o botão INFO
para repor
todas as informações a zeros.
Automático
Se a chave da ignição permanecer na
posição OFF durante mais de 4 horas,
as informações são automaticamente
repostas a zeros.
Page 37 of 236
1
O CONTROLO de FUNCIONAMENTO
Com o veículo parado
,
o sistema permite alterar
os seguintes parâmetros:
- a selecção de reinicia-
lização do consumo
médio e da velocida-
de média,
-
a unidade de consumo de combustível,
- a unidade de apresentação da tem-
peratura,
- o idioma de apresentação,
- activação/desactivação do som do
botão INFO
,
- o intervalo de apresentação de pausa
(repouso),
- repor as pré-defi nições.

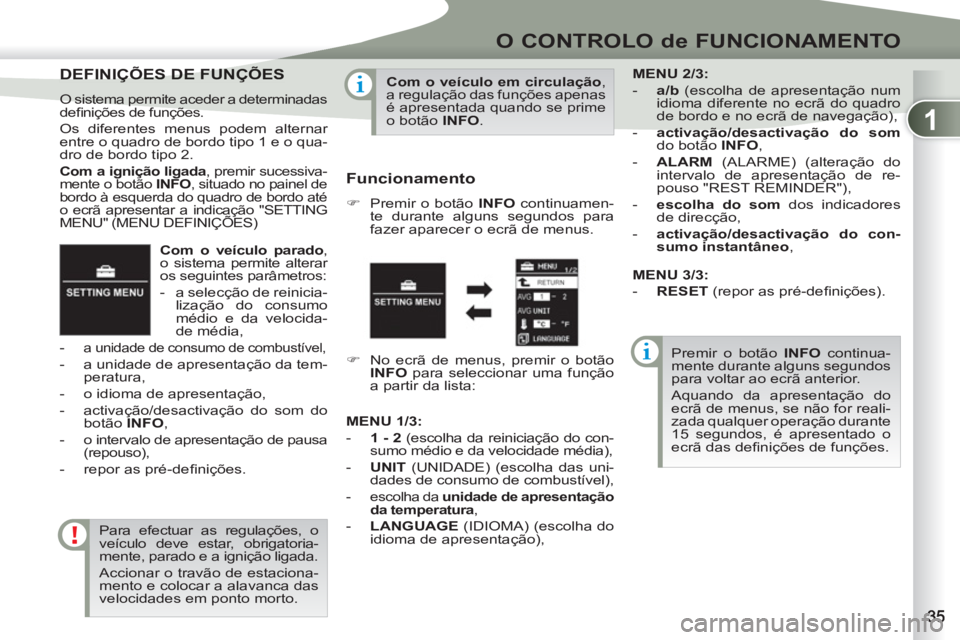

DEFINIÇÕES DE FUNÇ
DEFINIÇÕES DE FUNÇÕES
O sistema permite aceder a determinadas
defi nições de funções.
Os diferentes menus podem alternar
entre o quadro de bordo tipo 1 e o qua-
dro de bordo tipo 2.
Com a ignição ligada
, premir sucessiva-
mente o botão INFO
, situado no painel de
bordo à esquerda do quadro de bordo até
o ecrã apresentar a indicação "SETTING
MENU" (MENU DEFINIÇÕES)
Para efectuar as regulações, o
veículo deve estar, obrigatoria-
mente, parado e a ignição ligada.
Accionar o travão de estaciona-
mento e colocar a alavanca das
velocidades em ponto morto.
Com o veículo em circulação
,
a regulação das funções apenas
é apresentada quando se prime
o botão INFO
.
Funcionamento
)
Premir o botão INFO
continuamen-
te durante alguns segundos para
fazer aparecer o ecrã de menus.
Premir o botão INFO continua-
mente durante alguns segundos
para voltar ao ecrã anterior.
Aquando da apresentação do
ecrã de menus, se não for reali-
zada qualquer operação durante
15 segundos, é apresentado o
ecrã das defi nições de funções.
)
No ecrã de menus, premir o botão
INFO
para seleccionar uma função
a partir da lista:
MENU 2/3:
- a/b
(escolha de apresentação num
idioma diferente no ecrã do quadro
de bordo e no ecrã de navegação),
- activação/desactivação do som
do botão INFO
,
- ALARM
(ALARME) (alteração do
intervalo de apresentação de re-
pouso "REST REMINDER"),
- escolha do som
dos indicadores
de direcção,
- activação/desactivação do con-
sumo instantâneo
,
MENU 1/3:
- 1 - 2
(escolha da reiniciação do con-
sumo médio e da velocidade média),
- UNIT
(UNIDADE) (escolha das uni-
dades de consumo de combustível),
- escolha da unidade de apresentação
da temperatura
,
- LANGUAGE
(IDIOMA) (escolha do
idioma de apresentação),
MENU 3/3:
- RESET
(repor as pré-defi nições).
Page 38 of 236
1
O CONTROLO de FUNCIONAMENTO

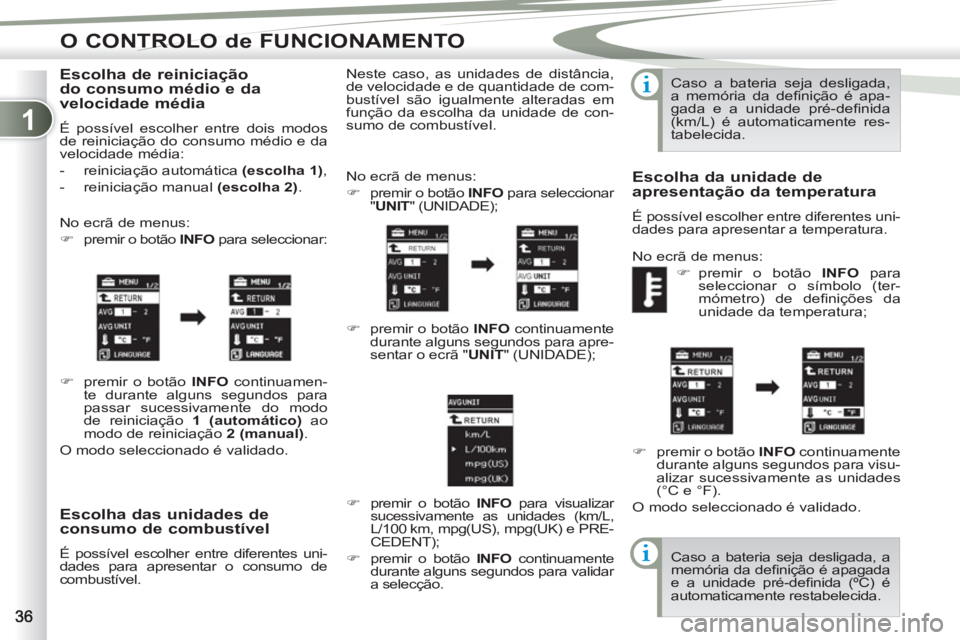

Escolha das unidades de
consumo de combustível
É possível escolher entre diferentes uni-
dades para apresentar o consumo de
combustível. No ecrã de menus:
)
premir o botão INFO
para seleccionar
" UNIT
" (UNIDADE);
)
premir o botão INFO
continuamente
durante alguns segundos para apre-
sentar o ecrã " UNIT
" (UNIDADE);
)
premir o botão INFO
para visualizar
sucessivamente as unidades (km/L,
L/100 km, mpg(US), mpg(UK) e PRE-
CEDENT);
)
premir o botão INFO
continuamente
durante alguns segundos para validar
a selecção. Neste caso, as unidades de distância,
de velocidade e de quantidade de com-
bustível são igualmente alteradas em
função da escolha da unidade de con-
sumo de combustível. Caso a bateria seja desligada,
a memória da defi nição é apa-
gada e a unidade pré-defi nida
(km/L) é automaticamente res-
tabelecida.
Escolha da unidade de
apresentação da temperatura
É possível escolher entre diferentes uni-
dades para apresentar a temperatura.
No ecrã de menus:
)
premir o botão INFO
para
seleccionar o símbolo (ter-
mómetro) de defi nições da
unidade da temperatura;
)
premir o botão INFO
continuamente
durante alguns segundos para visu-
alizar sucessivamente as unidades
(°C e °F).
O modo seleccionado é validado.
Caso a bateria seja desligada, a
memória da defi nição é apagada
e a unidade pré-defi nida (ºC) é
automaticamente restabelecida.
Escolha de reiniciação
do consumo médio e da
velocidade média
É possível escolher entre dois modos
de reiniciação do consumo médio e da
velocidade média:
- reiniciação automática (escolha 1)
,
- reiniciação manual (escolha 2)
.
No ecrã de menus:
)
premir o botão INFO
para seleccionar:
)
premir o botão INFO
continuamen-
te durante alguns segundos para
passar sucessivamente do modo
de reiniciação 1 (automático)
ao
modo de reiniciação 2 (manual)
.
O modo seleccionado é validado.
Page 39 of 236
1
O CONTROLO de FUNCIONAMENTO
Escolha do idioma de
apresentação (IDIOMA)
No ecrã de menus:
)
premir o botão INFO
para seleccionar
"LANGUAGE"
(IDIOMA);
)
premir o botão INFO
continuamen-
te durante alguns segundos para
apresentar o ecrã "LANGUAGE"
(IDIOMA);
)
premir o botão INFO
para visualizar
sucessivamente os idiomas (Japonês,
English, Deutsch, Français, Espanol,
Italiano, "---" e RETURN (VOLTAR));
)
premir o botão INFO
continuamente
durante alguns segundos para vali-
dar a selecção.
Se seleccionar a defi nição "---",
não é apresentada qualquer men-
sagem em caso de emissão de
uma mensagem. Caso a bateria seja desligada,
a memória da defi nição é apa-
gada e o idioma pré-defi nido
(ENGLISH) é automaticamente
restabelecido.
Activação/desactivação do som
do botão "INFO"
É possível activar ou desactivar o som
do botão INFO
.
No ecrã de menus:
)
premir o botão INFO
para
seleccionar o símbolo de ac-
tivação/desactivação do som
do botão INFO (situado no
menu 2/3)
;
)
premir o botão INFO
continuamente
durante alguns segundos para visu-
alizar sucessivamente as escolhas
(ON, OFF).
O modo seleccionado é validado.
Caso a bateria seja desligada,
a memória da defi nição é apa-
gada e a pré-defi nição (ON) é
automaticamente restabelecida.
Alteração do intervalo de apresentação
da mensagem "REST REMINDER"
(LEMBRETE DE DESCANSO)
No ecrã de menus:
)
premir o botão INFO
para seleccio-
nar "ALARM"
(ALARME) (situado
no menu 2/3)
;
)
premir o botão INFO
continuamente
durante alguns segundos para apre-
sentar o ecrã "ALARM" (ALARME)
.
)
premir o botão INFO
para seleccio-
nar o intervalo de apresentação da
mensagem "REST REMINDER"
(LEMBRETE DE DESCANSO)
.
)
premir o botão INFO
continuamente
durante alguns segundos para validar.
Caso a bateria seja desligada,
a memória da defi nição é apa-
gada e a pré-defi nição (OFF) é
automaticamente restabelecida.
É possível escolher diferentes idiomas
para apresentação. É possível alterar o intervalo de apresentação da mensa-
gem "REST REMINDER"
(LEMBRETE DE DESCANSO).
Page 40 of 236
1
O CONTROLO de FUNCIONAMENTO
Escolha do som dos
indicadores de direcção
É possível escolher o som dos indicado-
res de direcção, apenas com o quadro
de bordo tipo 2.
No ecrã de menus:
)
premir o botão INFO
para seleccionar
o som 1 ou 2 (situado no menu 2/3)
.
Activação/desactivação do
consumo instantâneo
É possível activar ou desactivar o consu-
mo instantâneo, apenas com o quadro
de bordo tipo 2.
No ecrã de menus:
)
premir o botão INFO
para seleccio-
nar o símbolo de activação/desac-
tivação do consumo instantâneo
(situado no menu 2/3)
.
Repor as pré-definições
(REPOR)
É possível repor todas as pré-defi ni-
ções para todas as funções.
Funções
Pré-defi ni
ção
Reiniciação do
consumo médio
e da velocidade
média
1
(automático)
Unidades de
consumo de
combustível
L/100 km
Unidade de
apresentação da
temperatura
°C
Idioma de
apresentação
ENGLISH
Som do botão
INFO
ON
(activado)
Apresentação da
mensagem "REST
REMINDER" (LEMBRETE
DE DESCANSO)
OFF
(desactivado)
No ecrã de menus:
)
premir o botão INFO
para seleccio-
nar "RESET" (REPOR) (situado
no menu 2/2 ou 2/3 consoante o
quadro de bordo
)
.
)
premir o botão INFO
continuamente
durante pelo menos 5 segundos
.
É emitido um sinal sonoro e todas as
pré-defi nições são repostas para todas
as funções.
)
premir o botão INFO
durante alguns
segundos para apresentar sucessi-
vamente as opções (ON, OFF).
As pré-defi nições são as seguintes:
