INFORMACIÓN PRÁCTICA

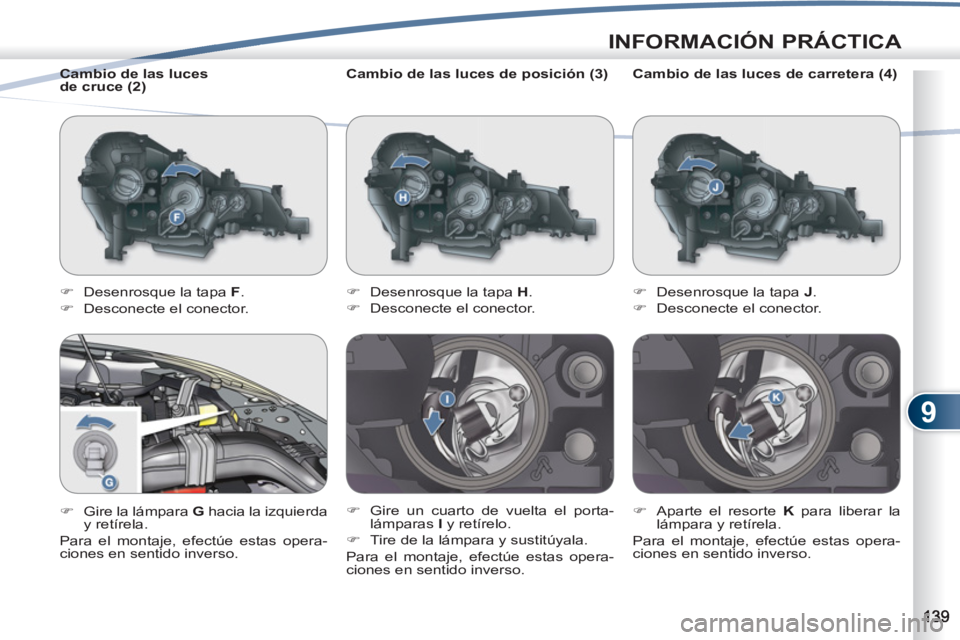

Cambio de las luces de posición (3)
)
Desenrosque la tapa H
.
)
Desconecte el conector.
)
Gire un cuarto de vuelta el porta-
lámparas I
y retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
)
Desenrosque la tapa F
.
)
Desconecte el conector.
)
Gire la lámpara G
hacia la izquierda
y retírela.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Cambio de las luces
de cruce (2)
Cambio de las luces de carretera (4)
)
Desenrosque la tapa J
.
)
Desconecte el conector.
)
Aparte el resorte K
para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Page 142 of 236
9
INFORMACIÓN PRÁCTICA
)
Empuje el repetidor A
hacia atrás y
sáquelo.
)
Suelte el repetidor.
)
Desconecte el conector del repeti-
dor y sustitúyalo.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Para comprarlos, contacte con la Red
PEUGEOT o en un taller cualifi cado.

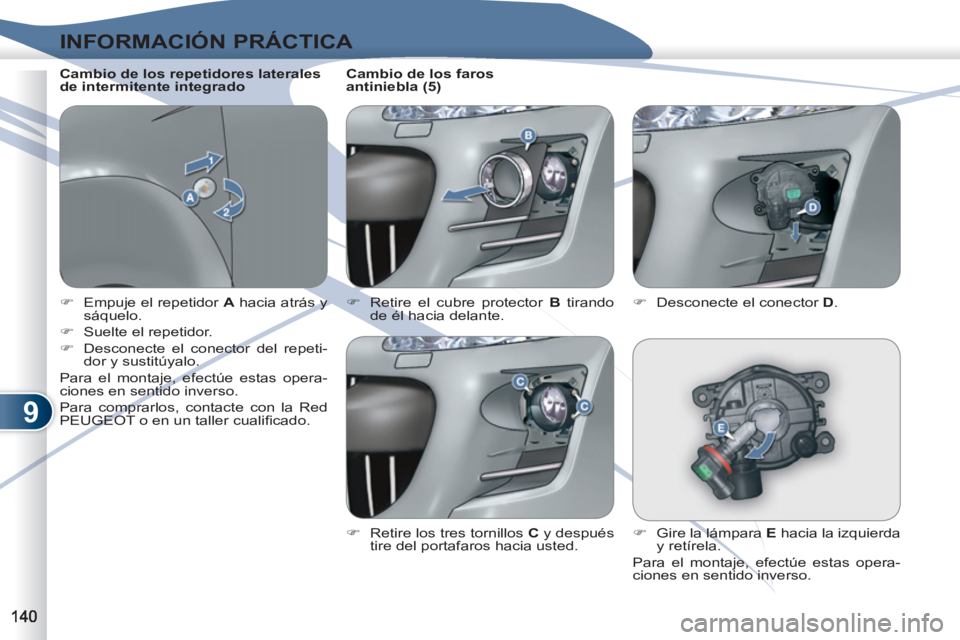

Cambio de los repetidores laterales
de intermitente integrado
)
Retire el cubre protector B
tirando
de él hacia delante.
Cambio de los faros
antiniebla (5)
)
Retire los tres tornillos C
y después
tire del portafaros hacia usted.
)
Desconecte el conector D
.
)
Gire la lámpara E
hacia la izquierda
y retírela.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Page 143 of 236
9
INFORMACIÓN PRÁCTICA

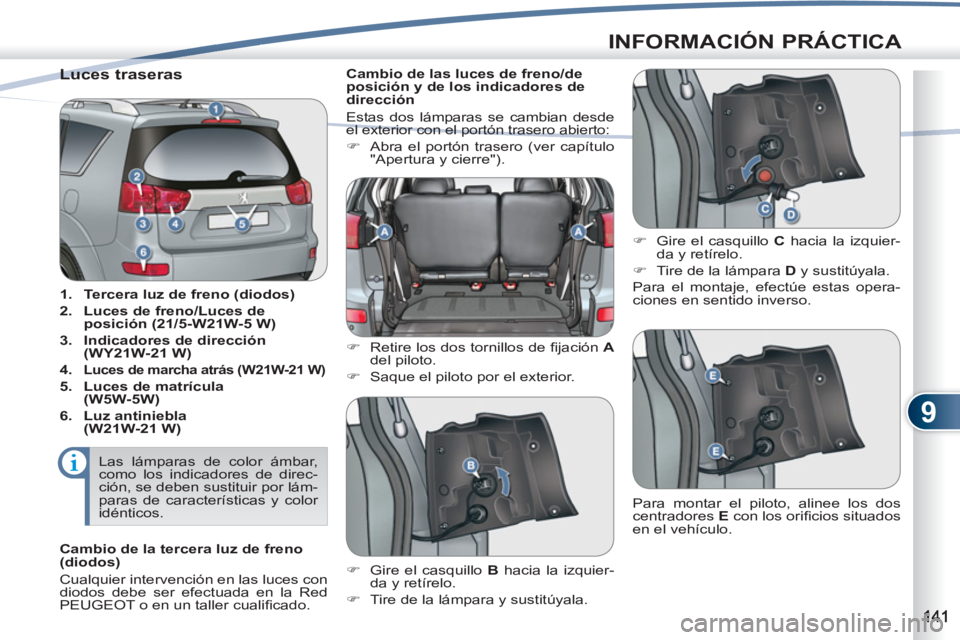

Luces traseras
1.
Tercera luz de freno (diodos)
2.
Luces de freno/Luces de
posición (21/5-W21W-5 W)
3.
Indicadores de dirección
(WY21W-21 W)
4.
Luces de marcha atrás (W21W-21 W)
5.
Luces de matrícula
(W5W-5W)
6.
Luz antiniebla
(W21W-21 W)
Cambio de las luces de freno/de
posición y de los indicadores de
dirección
Estas dos lámparas se cambian desde
el exterior con el portón trasero abierto:
)
Abra el portón trasero (ver capítulo
"Apertura y cierre").
)
Retire los dos tornillos de fi jación A
del piloto.
)
Saque el piloto por el exterior.
)
Gire el casquillo C
hacia la izquier-
da y retírelo.
)
Tire de la lámpara D
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
)
Gire el casquillo B
hacia la izquier-
da y retírelo.
)
Tire de la lámpara y sustitúyala. Para montar el piloto, alinee los dos
centradores E
con los orifi cios situados
en el vehículo. Las lámparas de color ámbar,
como los indicadores de direc-
ción, se deben sustituir por lám-
paras de características y color
idénticos.
Cambio de la tercera luz de freno
(diodos)
Cualquier intervención en las luces con
diodos debe ser efectuada en la Red
PEUGEOT o en un taller cualifi cado.
Page 144 of 236
9
INFORMACIÓN PRÁCTICA

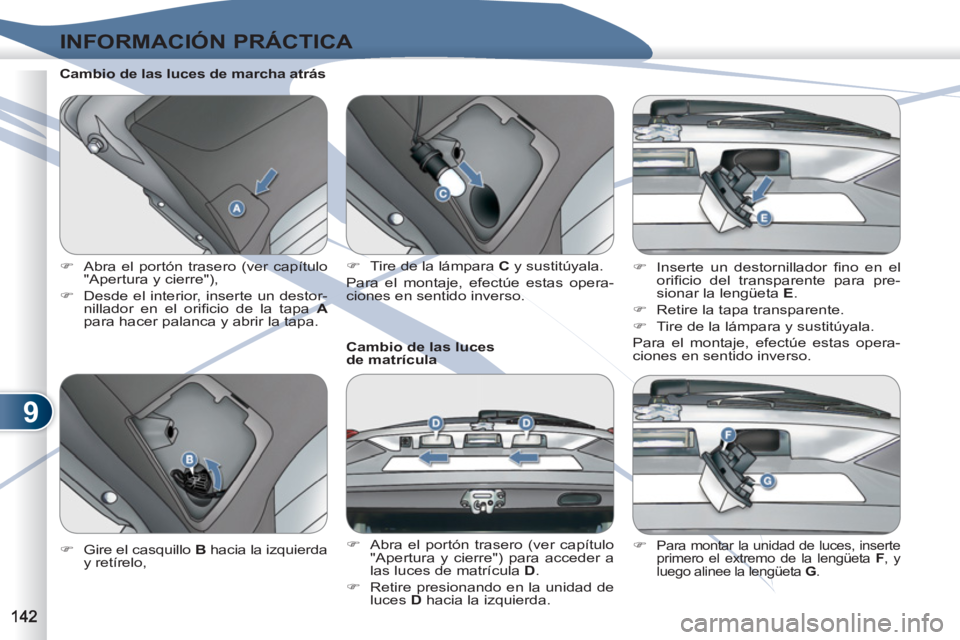

Cambio de las luces de marcha atrás
)
Abra el portón trasero (ver capítulo
"Apertura y cierre"),
)
Desde el interior, inserte un destor-
nillador en el orifi cio de la tapa A
para hacer palanca y abrir la tapa.
Cambio de las luces
de matrícula
)
Abra el portón trasero (ver capítulo
"Apertura y cierre") para acceder a
las luces de matrícula D
.
)
Retire presionando en la unidad de
luces D
hacia la izquierda.
)
Gire el casquillo B
hacia la izquierda
y retírelo,
)
Tire de la lámpara C
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
)
Inserte un destornillador fi no en el
orifi cio del transparente para pre-
sionar la lengüeta E
.
)
Retire la tapa transparente.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
)
Para montar la unidad de luces, inserte
primero el extremo de la lengüeta F
, y
luego alinee la lengüeta G
.
Page 145 of 236
9
INFORMACIÓN PRÁCTICA

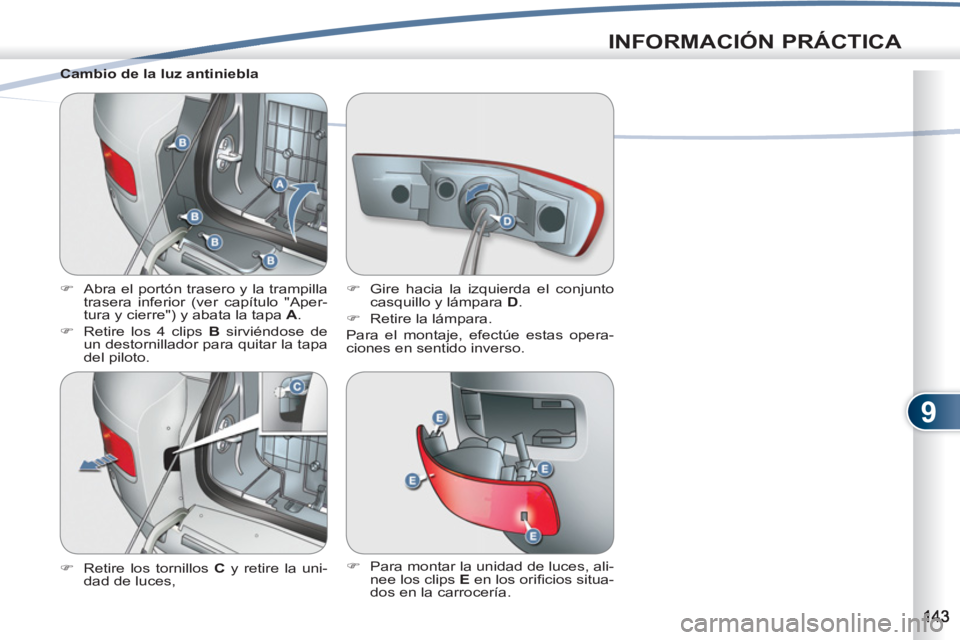

Cambio de la luz antiniebla
)
Abra el portón trasero y la trampilla
trasera inferior (ver capítulo "Aper-
tura y cierre") y abata la tapa A
.
)
Retire los 4 clips B
sirviéndose de
un destornillador para quitar la tapa
del piloto.
)
Retire los tornillos C
y retire la uni-
dad de luces,
)
Gire hacia la izquierda el conjunto
casquillo y lámpara D
.
)
Retire la lámpara.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
)
Para montar la unidad de luces, ali-
nee los clips E
en los orifi cios situa-
dos en la carrocería.
Page 146 of 236
9
INFORMACIÓN PRÁCTICA

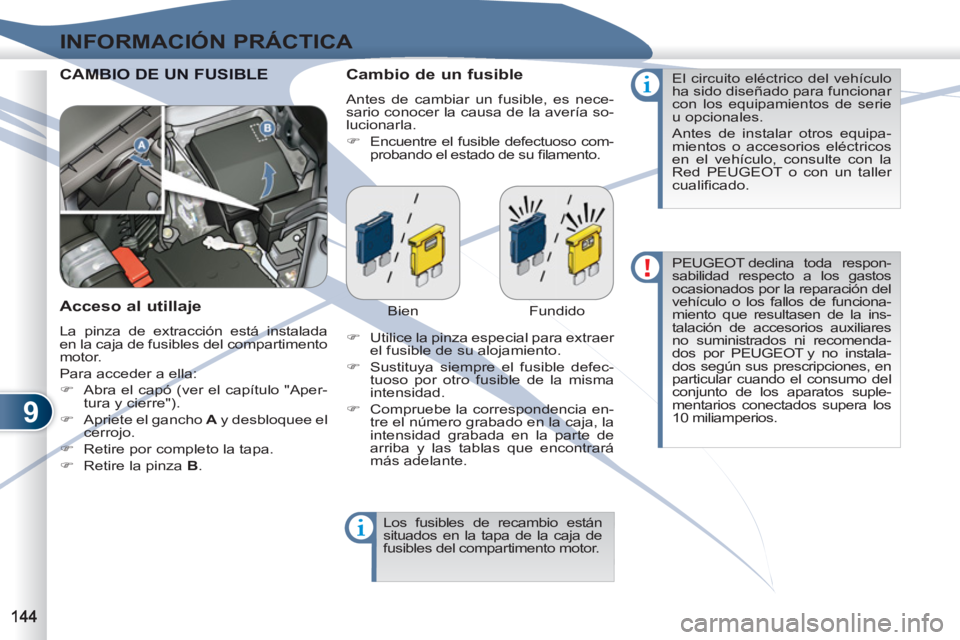

CAMBAMBIO DE UN FUSIBLE
Cambio de un fusible
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería so-
lucionarla.
)
Encuentre el fusible defectuoso com-
probando el estado de su fi lamento.
Acceso al utillaje
La pinza de extracción está instalada
en la caja de fusibles del compartimento
motor.
Para acceder a ella:
)
Abra el capó (ver el capítulo "Aper-
tura y cierre").
)
Apriete el gancho A
y desbloquee el
cerrojo.
)
Retire por completo la tapa.
)
Retire la pinza B
.
Bien Fundido
)
Utilice la pinza especial para extraer
el fusible de su alojamiento.
)
Sustituya siempre el fusible defec-
tuoso por otro fusible de la misma
intensidad.
)
Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad grabada en la parte de
arriba y las tablas que encontrará
más adelante.
Los fusibles de recambio están
situados en la tapa de la caja de
fusibles del compartimento motor. El circuito eléctrico del vehículo
ha sido diseñado para funcionar
con los equipamientos de serie
u opcionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en el vehículo, consulte con la
Red PEUGEOT o con un taller
cualifi cado.
PEUGEOT declina toda respon-
sabilidad respecto a los gastos
ocasionados por la reparación del
vehículo o los fallos de funciona-
miento que resultasen de la ins-
talación de accesorios auxiliares
no suministrados ni recomenda-
dos por PEUGEOT y no instala-
dos según sus prescripciones, en
particular cuando el consumo del
conjunto de los aparatos suple-
mentarios conectados supera los
10 miliamperios.
Page 147 of 236
9
INFORMACIÓN PRÁCTICA

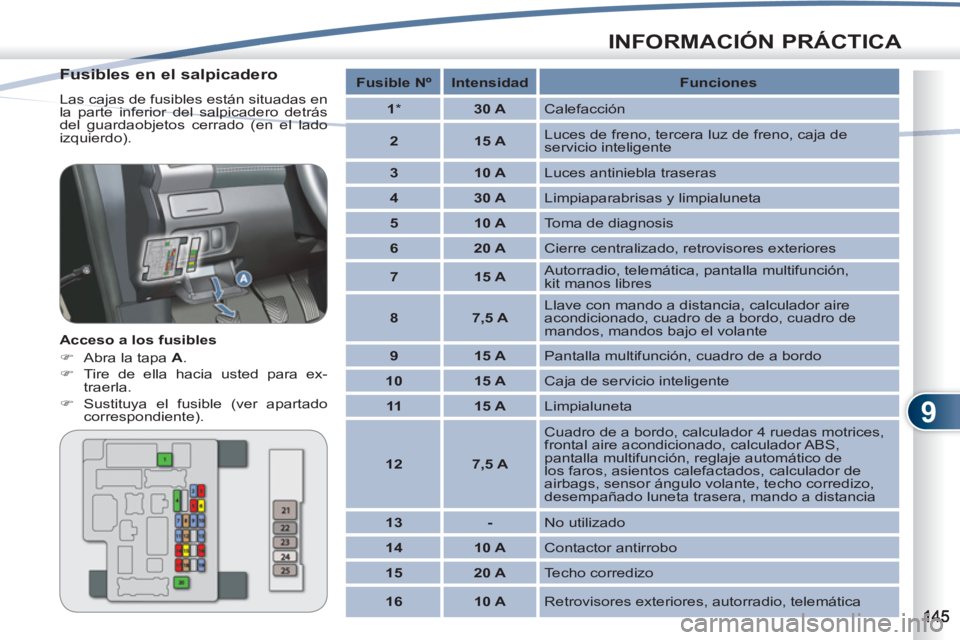

Fusibles en el salpicadero
Las cajas de fusibles están situadas en
la parte inferior del salpicadero detrás
del guardaobjetos cerrado (en el lado
izquierdo).
Acceso a los fusibles
)
Abra la tapa A
.
)
Tire de ella hacia usted para ex-
traerla.
)
Sustituya el fusible (ver apartado
correspondiente).
Fusible Nº
Intensidad
Funciones
1
*
30 A
Calefacción
2
15 A
Luces de freno, tercera luz de freno, caja de
servicio inteligente
3
10 A
Luces antiniebla traseras
4
30 A
Limpiaparabrisas y limpialuneta
5
10 A
Toma de diagnosis
6
20 A
Cierre centralizado, retrovisores exteriores
7
15 A
Autorradio, telemática, pantalla multifunción,
kit manos libres
8
7,5 A
Llave con mando a distancia, calculador aire
acondicionado, cuadro de a bordo, cuadro de
mandos, mandos bajo el volante
9
15 A
Pantalla multifunción, cuadro de a bordo
10
15 A
Caja de servicio inteligente
11
15 A
Limpialuneta
12
7,5 A
Cuadro de a bordo, calculador 4 ruedas motrices,
frontal aire acondicionado, calculador ABS,
pantalla multifunción, reglaje automático de
los faros, asientos calefactados, calculador de
airbags, sensor ángulo volante, techo corredizo,
desempañado luneta trasera, mando a distancia
13
-
No utilizado
14
10 A
Contactor antirrobo
15
20 A
Techo corredizo
16
10 A
Retrovisores exteriores, autorradio, telemática
Page 148 of 236
9
INFORMACIÓN PRÁCTICA
Acceso a los fusibles
)
Abra la tapa A
.
)
Tire de ella hacia usted para ex-
traerla.
)
Sustituya el fusible (ver apartado
correspondiente).
* Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en éstos
debe efectuarse en la Red PEUGEOT o en un taller cualifi cado.

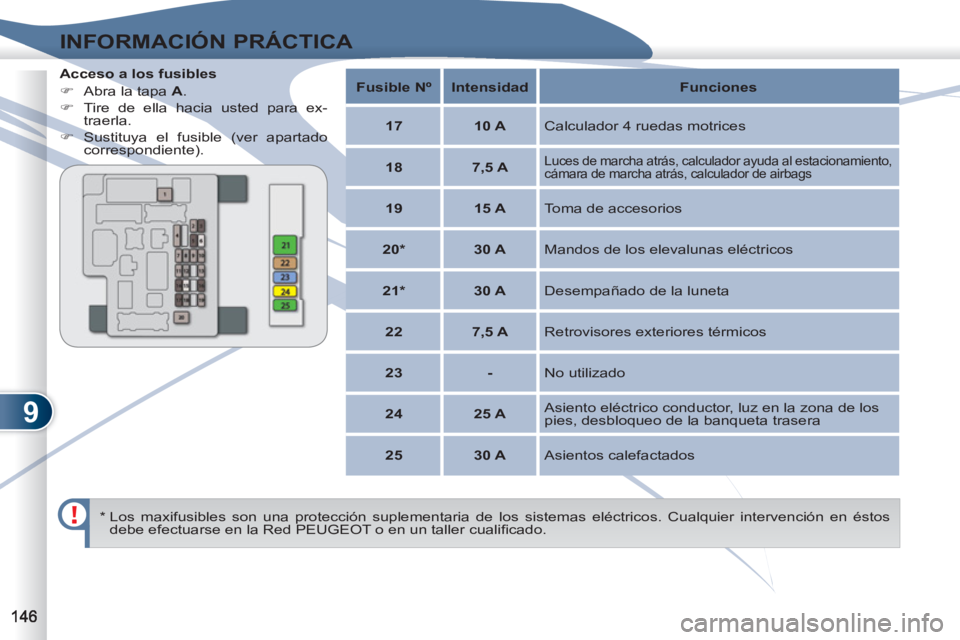

Fusible Nº
Intensidad
Funciones
17
10 A
Calculador 4 ruedas motrices
18
7,5 A
Luces de marcha atrás, calculador ayuda al estacionamiento,
cámara de marcha atrás, calculador de airbags
19
15 A
Toma de accesorios
20*
30 A
Mandos de los elevalunas eléctricos
21*
30 A
Desempañado de la luneta
22
7,5 A
Retrovisores exteriores térmicos
23
-
No utilizado
24
25 A
Asiento eléctrico conductor, luz en la zona de los
pies, desbloqueo de la banqueta trasera
25
30 A
Asientos calefactados
Page 149 of 236
9
INFORMACIÓN PRÁCTICA
Fusibles en el compartimento motor
La caja de fusibles está situada en el compartimento motor
cerca de la batería (en el lado izquierdo).
Acceso a los fusibles
)
Abra el capó (ver capítulo "Apertura y cierre").
)
Presione el gancho A
para desbloquear el cerrojo.
)
Retire por completo la tapa.
)
Sustituya el fusible (ver apartado correspondiente).
)
Después de la intervención, vuelva a cerrar con mucho cuidado
la tapa para garantizar la estanqueidad de la caja de fusibles.
Fusible
Nº
Intensidad
Funciones
1
15 A
Faros antiniebla
2
7 A
Calculador motor 2,4 litros 16 V
3
20 A
Calculador caja de velocidades automática CVT,
relé mando caja de velocidades automática CVT
4
10 A
Claxon
5
7,5 A
Alternador 2,4 litros 16 V
6
20 A
Lavafaros
7
10 A
Aire acondicionado
8
15 A
Calculador motor 2,4 litros 16 V
9
-
No utilizado
10
15 A
Desempañado del limpiaparabrisas
11
-
No utilizado
12
-
No utilizado
13
-
No utilizado
14
10 A
Luz de carretera izquierda
15
10 A
Luz de carretera derecha
16
20 A
Luz de cruce izquierda (xenón)
17
20 A
Luz de cruce derecha (xenón)
18
10 A
Luz de cruce izquierda, reglaje
manual y automático de los faros
19
10 A
Luz de cruce derecha
20
-
No utilizado
21
10 A
Bobinas de encendido
Page 150 of 236
9
INFORMACIÓN PRÁCTICA
Fusibles de recambio
Los fusibles de recambio están situados debajo de la tapa
de la caja de fusibles del compartimento motor.
La tapa no contiene ningún fusible de recambio con
un amperaje de 7,5 A, 25 A o 30 A. Si uno de los fusi-
bles con este amperaje está defectuoso, sustitúyalo
por el siguiente fusible:
Un fusible de 7,5 A
se debe sustituir por un fusible
de recambio de 10 A
, un fusible de 25 A
por un fu-
sible de
recambio
d
e 20 A
y un fusible de 30 A
por
el fusible del sistema audio (Nº 31)
.
* Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en éstos debe
efectuarse en la Red PEUGEOT o en un taller cualifi cado.

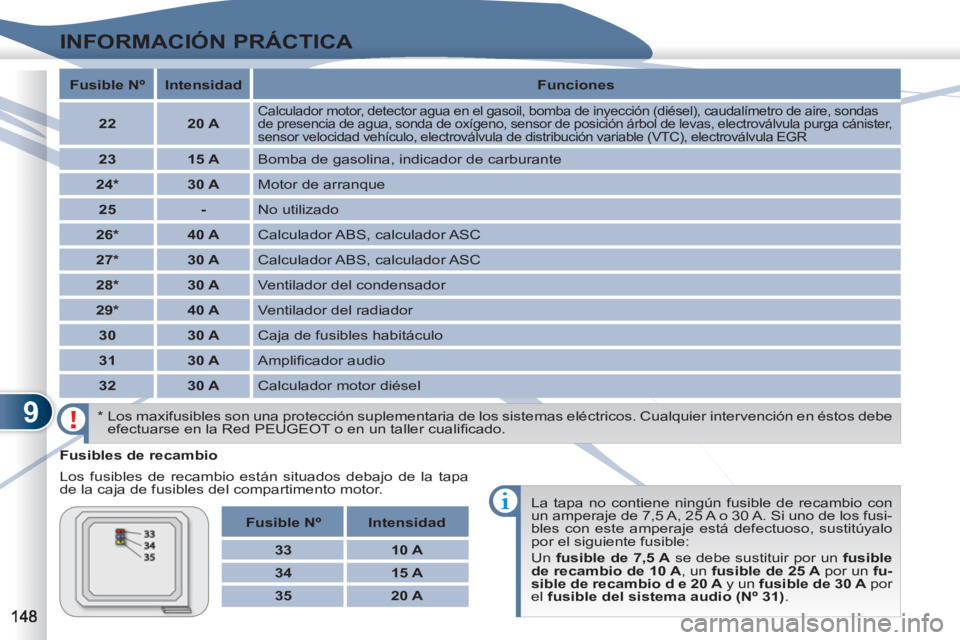

Fusible Nº
Intensidad
Funciones
22
20 A
Calculador motor, detector agua en el gasoil, bomba de inyección (diésel), caudalímetro de aire, sondas
de presencia de agua, sonda de oxígeno, sensor de posición árbol de levas, electroválvula purga cánister,
sensor velocidad vehículo, electroválvula de distribución variable (VTC), electroválvula EGR
23
15 A
Bomba de gasolina, indicador de carburante
24*
30 A
Motor de arranque
25
-
No utilizado
26*
40 A
Calculador ABS, calculador ASC
27*
30 A
Calculador ABS, calculador ASC
28*
30 A
Ventilador del condensador
29*
40 A
Ventilador del radiador
30
30 A
Caja de fusibles habitáculo
31
30 A
Amplifi cador audio
32
30 A
Calculador motor diésel
Fusible Nº
Intensidad
33
10 A
34
15 A
35
20 A
