179
7
Praktiske oplysninger

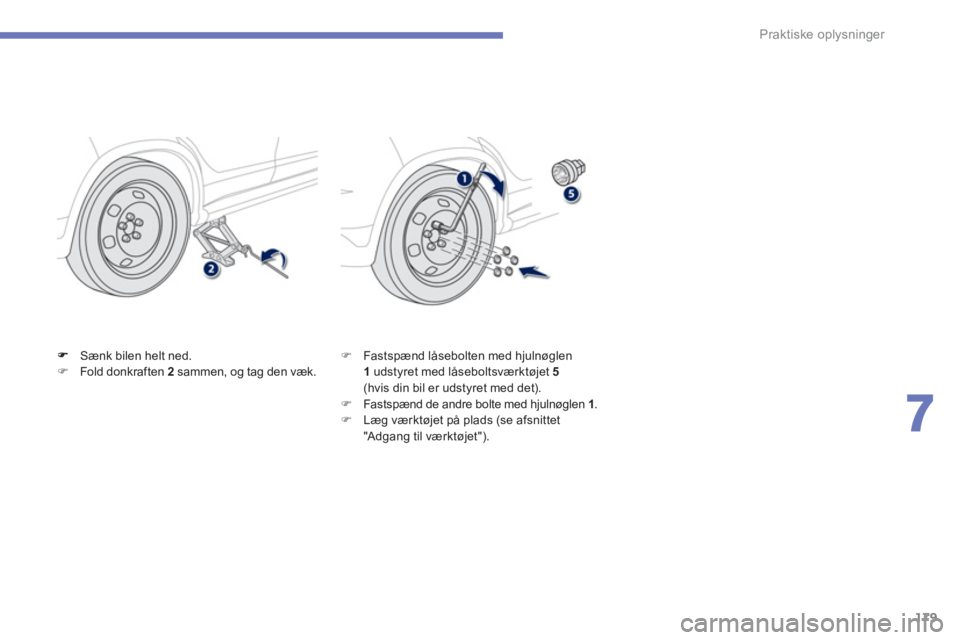

Sænk bilen helt ned.)Fold donkraften 2sammen, og tag den væk. ) Fastspænd låsebolten med hjulnøglen1
udstyret med låseboltsværktøjet 5(hvis din bil er udstyret med det). )Fastspænd de andre bolte med hjulnøglen 1.)
Læg værktøjet på plads (se afsnittet
"Adgang til værktøjet").

180
Praktiske oplysninger

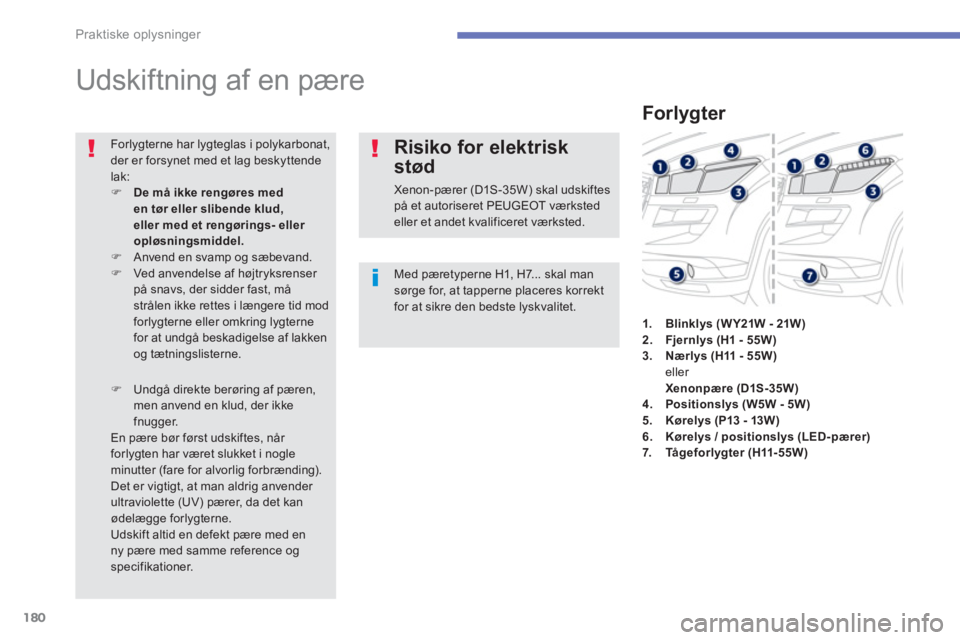

Udskiftning af en pære
Med pæretyperne H1, H7... skal man sørge for, at tapperne placeres korrektfor at sikre den bedste lyskvalitet.

Forlygterne har lygteglas i polykarbonat,der er forsynet med et lag beskyttende lak: )De må ikke rengøres med en tør eller slibende klud, eller med et rengørings- eller opløsningsmiddel.)Anvend en svamp og sæbevand. )Ved anvendelse af højtryksrenser på snavs, der sidder fast, måstrålen ikke rettes i længere tid modforlygterne eller omkring lygterne for at undgå beskadigelse af lakken og tætningslisterne.
)Undgå direkte berøring af pæren, men anvend en klud, der ikkefnugger. En pære bør først udskiftes, når forlygten har været slukket i nogle minutter (fare for alvorlig forbrænding).Det er vigtigt, at man aldrig anvender ultraviolette (UV) pærer, da det kan ødelægge forlygterne.Udskift altid en defekt pære med enny pære med samme reference ogspecifikationer.
Risiko for elektrisk
stød
Xenon-pærer (D1S-35W) skal udskiftes på et autoriseret PEUGEOT værkstedeller et andet kvalificeret værksted.


Forlygter

1.Blinklys(W Y21W - 21W)2.Fjernlys (H1 - 55W)3.Nærlys (H11 - 55W)eller Xenonpære (D1S-35W)4.Positionslys (W5W - 5W)5.Kørelys (P13 - 13W)6. Kørelys / positionslys (LED-pærer)7.Tågeforlygter (H11- 55W)

181
7
Praktiske oplysninger

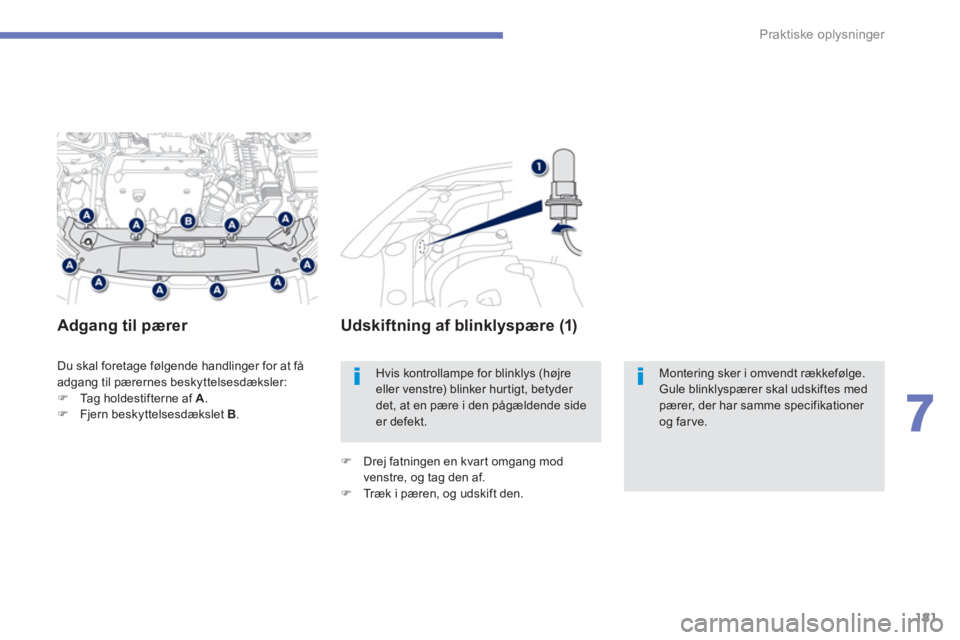

Du skal foretage følgende handlinger for at få
adgang til pærernes beskyttelsesdæksler:)Tag holdestifterne af A
. )Fjern beskyttelsesdækslet B.
Adgang til pærer Udskiftning af blinklyspære (1)
)
Drej fatningen en kvart omgang mod
venstre, og tag den af.) Træk i pæren, og udskift den.
Hvis kontrollampe for blinklys (højre eller venstre) blinker hur tigt, betyder det, at en pære i den pågældende sideer defekt.

Montering sker i omvendt rækkefølge.
Gule blinklyspærer skal udskiftes medpærer, der har samme specifikationer og far ve.

182
Praktiske oplysninger

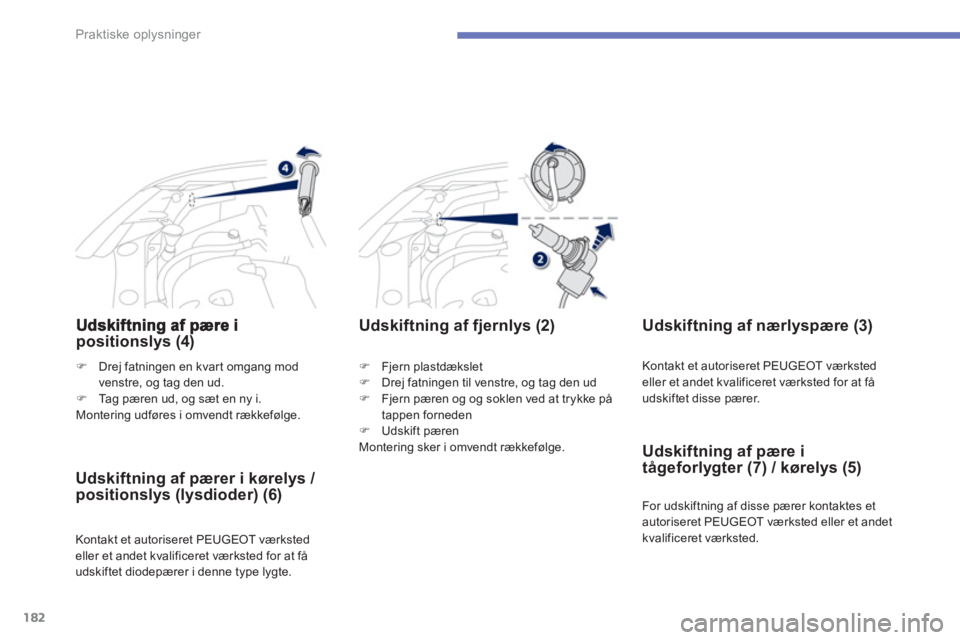

positionslys (4)
) Fjern plastdækslet)
Drej fatningen til venstre, og tag den ud)
Fjern pæren og og soklen ved at trykke på
tappen forneden ) Udskift pæren
Montering sker i omvendt rækkefølge.

Udskiftning af fjernlys (2)
)
Drej fatningen en kvart omgang mod
venstre, og tag den ud.) Tag pæren ud, og sæt en ny i.
Montering udføres i omvendt rækkefølge.
Udskiftning af pærer i kørelys /
positionslys (lysdioder) (6)
Kontakt et autoriseret PEUGEOT værkstedeller et andet kvalificeret værksted for at fåudskiftet diodepærer i denne type lygte.
Udskiftning af nærlyspære (3)
Kontakt et autoriseret PEUGEOT værksted eller et andet kvalificeret værksted for at få
udskiftet disse pærer.
For udskiftnin
g af disse pærer kontaktes et
autoriseret PEUGEOT værksted eller et andet
kvalificeret værksted.
Udskiftning af pære i tågeforlygter (7) / kørelys (5)

183
7
Praktiske oplysninger
Skub blinklyset bagud for at tage det af. )Frakobl stikket til blinklyset.
)Udskift blinklyset.
Montering sker i omvendt rækkefølge.
Kontakt et autoriseret PEUGEOT værksted eller et andet kvalificeret værksted for at købe et blinklys.
Udskiftning af blinklyspære i sidespejl
Spot i sidespejle

For udskiftning af lysdioden-LED bør du henvende dig til et aut. PEUGEOT-værksted eller et andet
kvalificeret værksted.

184
Praktiske oplysninger

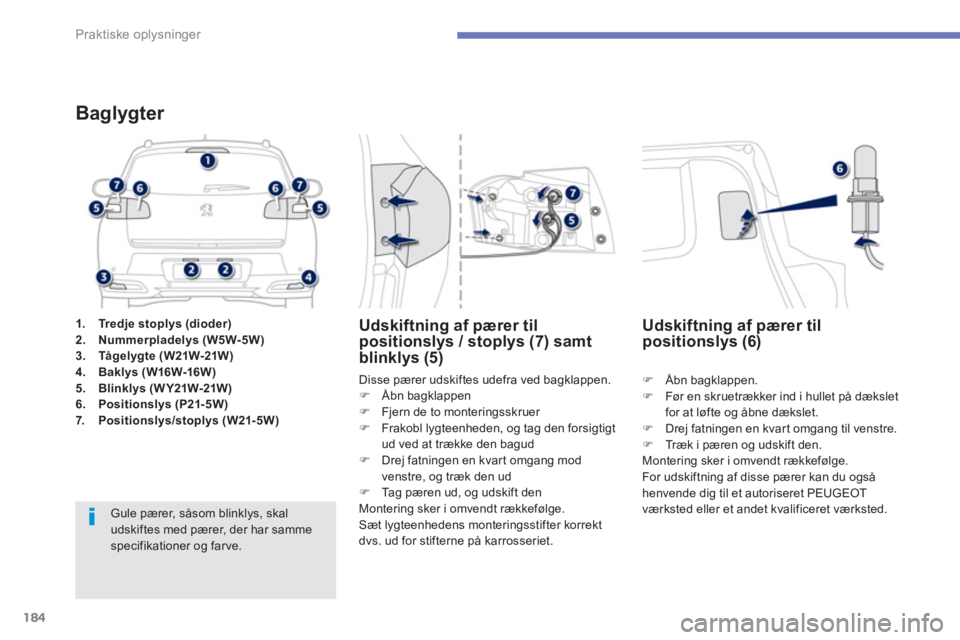

1.Tredje stoplys (dioder)2.Nummerpladelys (W5W-5W)3.TÃ¥gelygte (W21W-21W)4.Baklys (W16W-16W)5.Blinklys (W Y21W-21W)6.Positionslys (P21-5W)7.Positionslys/stoplys (W21-5W)
Baglygter

Gule pærer, såsom blinklys, skal udskiftes med pærer, der har sammespecifikationer og far ve. Disse pærer udski
ftes udefra ved bagklappen. )
Ã…bn bagklappen)
Fjern de to monteringsskruer )
Frakobl lygteenheden, og tag den forsigtigt
ud ved at trække den bagud )
Drej fatningen en kvart omgang mod
venstre, og træk den ud ) Tag pæren ud, og udskift den
Montering sker i omvendt rækkefølge.
Sæt lygteenhedens monteringsstifter korrekt
dvs. ud for stifterne på karrosseriet.

Udskiftning af pærer til positionslys / stoplys (7) samtblinklys (5)
)Åbn bagklappen.)Før en skruetrækker ind i hullet på dækslet
for at løfte og åbne dækslet.)Drej fatningen en kvar t omgang til venstre.
)Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
For udskiftning af disse pærer kan du også henvende dig til et autoriseret PEUGEOT
værksted eller et andet kvalificeret værksted.














Udskiftning af pærer tilpositionslys (6)

185
7
Praktiske oplysninger

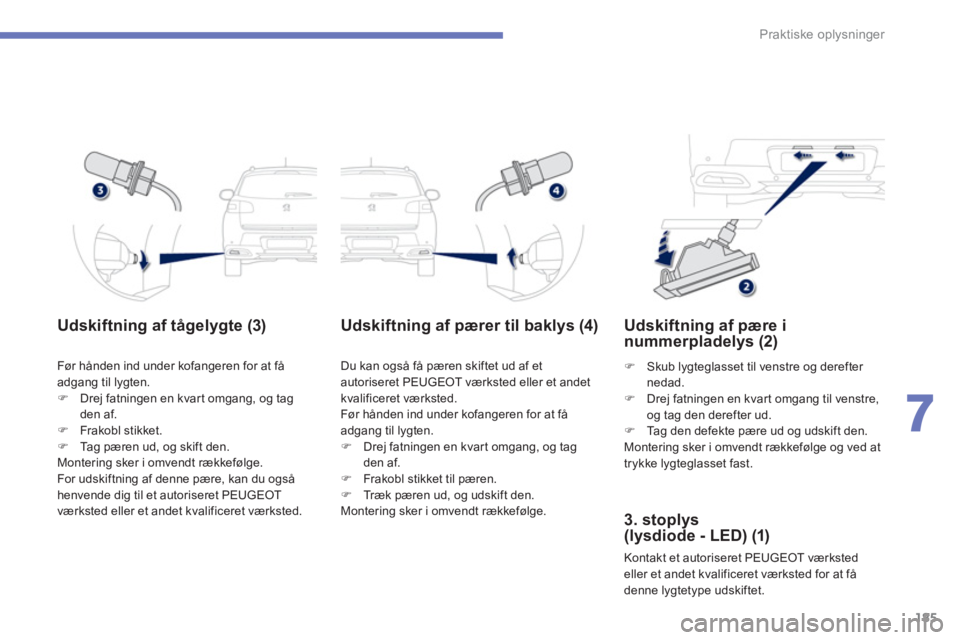

Udskiftning af tågelygte (3)
Før hånden ind under kofangeren for at få
adgang til lygten. )Drej fatningen en kvart omgang, og tag den af. )Frakobl stikket .)Tag pæren ud, og skift den.
Montering sker i omvendt rækkefølge.
For udskiftning af denne pære, kan du også henvende dig til et autoriseret PEUGEOT
værksted eller et andet kvalificeret værksted.

Udskiftning af pærer til baklys (4)
Du kan også få pæren skiftet ud af etautoriseret PEUGEOT værksted eller et andet kvalificeret værksted.
Før hånden ind under kofangeren for at fåadgang til lygten.) Drej fatningen en kvart omgang, og tag den af.)
Frakobl stikket til pæren. )
Træk pæren ud, og udskift den.
Montering sker i omvendt rækkefølge.

Udskiftning af pære i
nummerpladelys (2)
)
Skub lygteglasset til venstre og derefter nedad.)
Drej fatningen en kvart omgang til venstre,
og tag den derefter ud.) Tag den defekte pære ud og udskift den .
Montering sker i omvendt rækkefølge og ved at
trykke lygteglasset fast.
3. stoplys(lysdiode - LED) (1)
Kontakt et autoriseret PEUGEOT værksted eller et andet kvalificeret værksted for at få
denne l
ygtetype udskiftet.

186
Praktiske oplysninger




















Udskiftning af en sikring
Ta ngen og de ekstra sikringer ligger i sikringsboksen i motorrummet.
For at få adgang hertil:)Åbn motorhjelmen (se "Eftersyn") )Klips dækslet af
)Fjern tangen )Luk omhyggeligt dækslet igen, og sørg for, at sikringsboksen er tæt

Adgang til værktøjet

Før en sikring udskiftes, skal årsagen til fejlenførst konstateres og afhjælpes. )
Kontroller, at tændingen er i position"LOCK" eller at bilens tilstand er på " OFF".)
Find den defekte sikring ved at se på glødetråden)
Brug den specielle tang til at tage sikringenud af sikringsboksen)
Udskift altid en defekt sikring med en sikring af tilsvarende styrke )
Kontroller at nummeret på sikringsboksen stemmer overens med strømstyrken, der står på sikringen og i de efter følgendeskemaer.


Udskiftning af en sikring
I orden Defekt


PEUGEOT fralægger sig ethvertansvar for de udgifter, der påløber til reparation af bilen, eller de fejl, som skyldes installation af tilbehør, som ikkeer leveret eller anbefalet af PEUGEOT, og som ikke er installeret i henhold tilanvisningerne, specielt vedrørende udstyr, der forbruger mere end 10 milliampere.


Bilens elektriske system er beregnet til at fungere med standard- eller ekstraudstyr.
Kontakt et autoriseret PEUGEOTværksted eller et andet kvalificeret værksted, før du installerer andet udstyr eller elektrisk tilbehør i bilen.


Udskiftning af en sikring, der ikke er nævnt i nedenstående skemaer, vil kunne medføre en alvorlig fejl på bilen.Kontakt et autoriseret PEUGEOTværksted eller et andet kvalificeret værksted.

187
7
Praktiske oplysninger

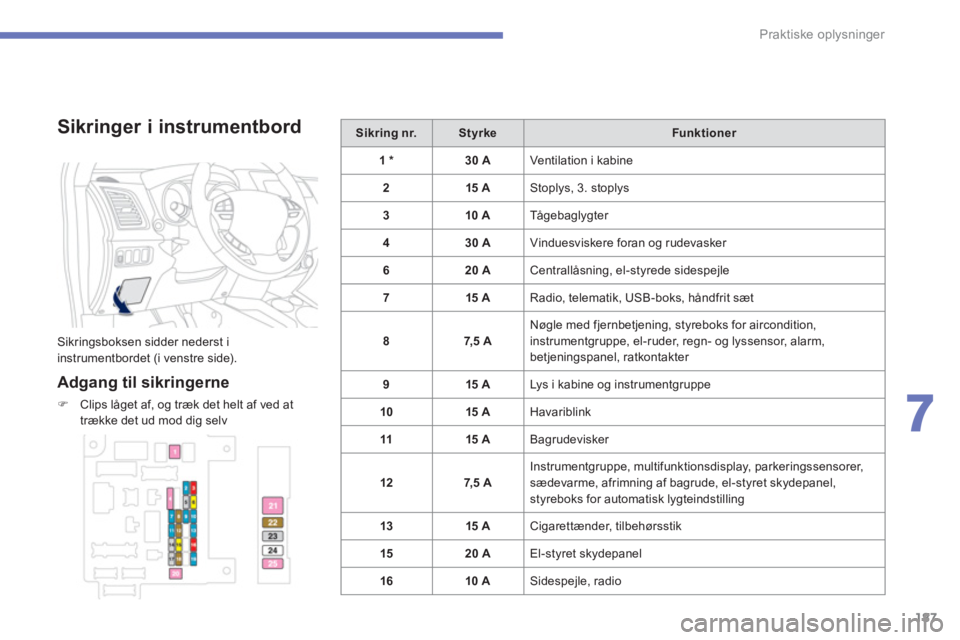

Sikringer i instrumentbord

Sikringsboksen sidder nederst i
instrumentbordet (i venstre side).

Adgang til sikringerne
)Clips låget af, og træk det helt af ved at
trække det ud mod dig selv
Sikring nr.StyrkeFunk tioner
1 *30 A Ventilation i kabine
2 15 A
Stoplys, 3. stoplys
310 A
TÃ¥gebaglygter
430 A
Vinduesviskere foran og rudevasker
620 A
Centrallåsning, el-styrede sidespejle
7 15 A
Radio, telematik, USB-boks, håndfrit sæt
87, 5 A
Nøgle med fjernbetjening, styreboks for aircondition,
instrumentgruppe, el-ruder, regn- og lyssensor, alarm,betjeningspanel, ratkontakter
915 A
Lys i kabine og instrumentgruppe
1015 A
Havariblink
1115 A Bagrudevisker
12 7,5
A Instrumentgruppe, multifunktionsdisplay, parkeringssensorer, sædevarme, afrimning af bagrude, el-styret skydepanel, styreboks for automatisk lygteindstilling
1315 A
Cigarettænder, tilbehørsstik
1520 A
El-styret skydepanel
1
610 A Sidespejle, radio

188
Praktiske oplysninger

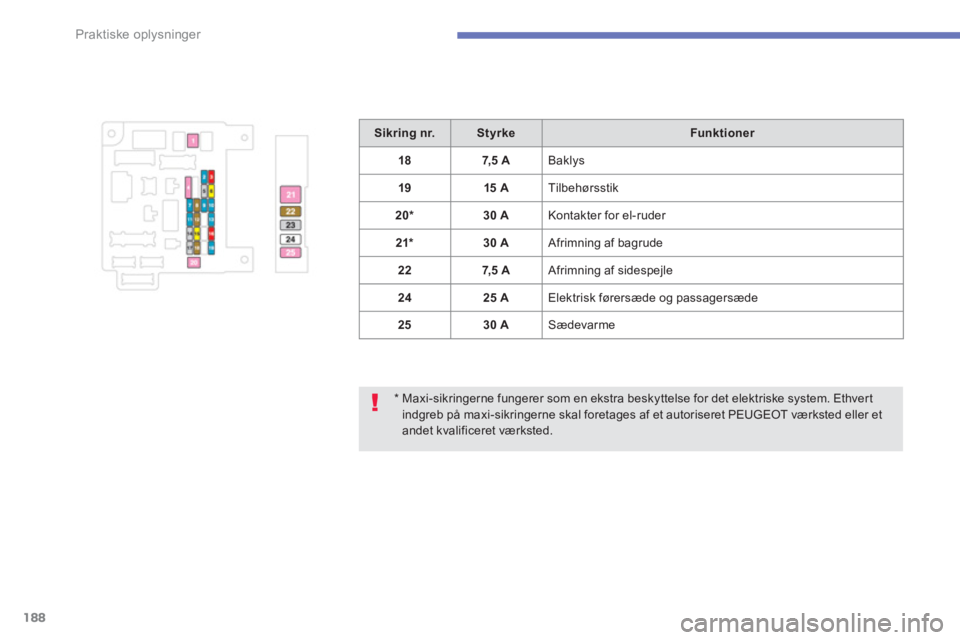

* Maxi-sikringerne fungerer som en ekstra beskyttelse for det elektriske system. Ethvert indgreb på maxi-sikringerne skal foretages af et autoriseret PEUGEOT værksted eller et andet kvalificeret værksted.

Sikring nr.StyrkeFunk tioner
187,5 A
Baklys
1
915 A
Tilbehørsstik
20*30 A
Kontakter for el-ruder
21*30 A
Afrimning af bagrude
227,5 A
Afrimning af sidespejle
2
425 A
Elektrisk førersæde og passagersæde
2
530 A Sædevarme
