PEUGEOT 4008 2014 Brugsanvisning (in Danish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 4008, Model: PEUGEOT 4008 2014Pages: 368, PDF Size: 20.36 MB

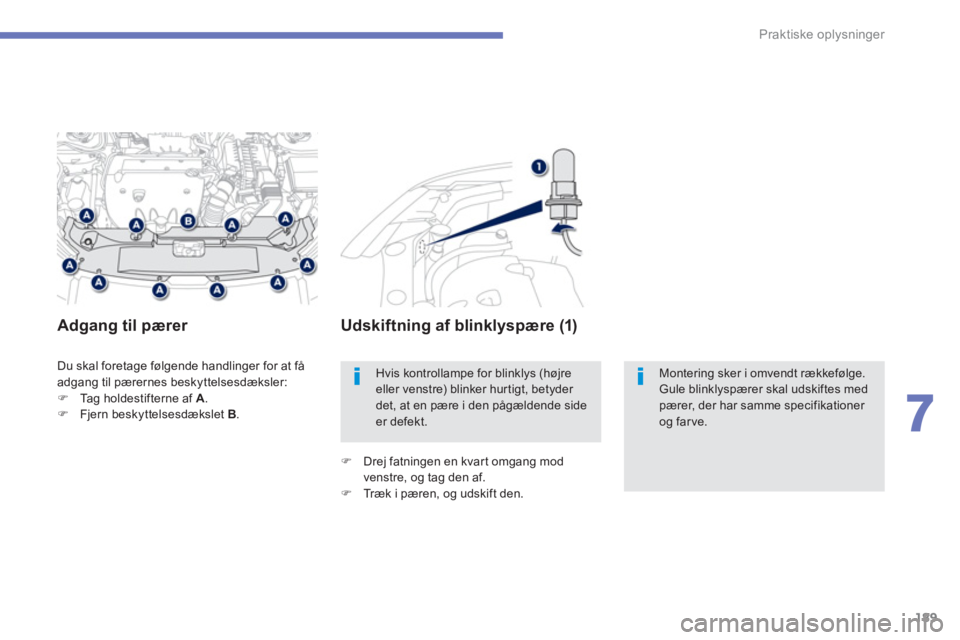

Page 191 of 368
189
7
Praktiske oplysninger
Du skal foretage følgende handlinger for at få
adgang til pærernes beskyttelsesdæksler:
)
Tag holdestifterne af A
.
)
Fjern beskyttelsesdækslet B
.
Adgang til pærer
Udskiftning af blinklyspære (1)
)
Drej fatningen en kvart omgang mod
venstre, og tag den af.
)
Træk i pæren, og udskift den. Hvis kontrollampe for blinklys (højre
eller venstre) blinker hurtigt, betyder
det, at en pære i den pågældende side
er defekt. Montering sker i omvendt rækkefølge.
Gule blinklyspærer skal udskiftes med
pærer, der har samme specifikationer
og farve.

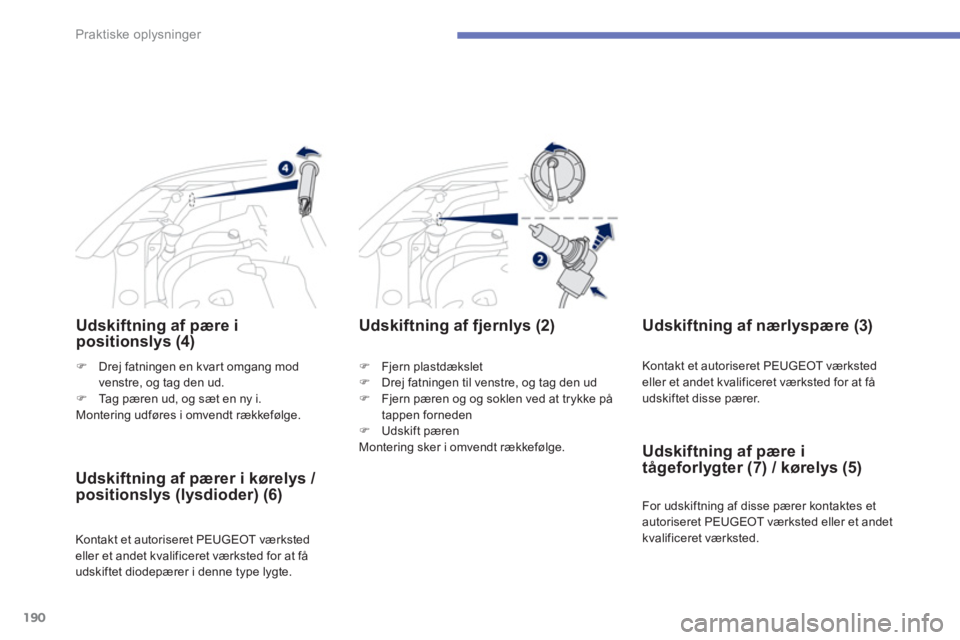

Page 192 of 368
190
Praktiske oplysninger
Udskiftning af pære i
positionslys (4)
)
Fjern plastdækslet
)
Drej fatningen til venstre, og tag den ud
)
Fjern pæren og og soklen ved at trykke på
tappen forneden
)
Udskift pæren
Montering sker i omvendt rækkefølge.
Udskiftning af fjernlys (2)
)
Drej fatningen en kvart omgang mod
venstre, og tag den ud.
)
Tag pæren ud, og sæt en ny i.
Montering udføres i omvendt rækkefølge.
Udskiftning af pærer i kørelys /
positionslys (lysdioder) (6)
Kontakt et autoriseret PEUGEOT værksted
eller et andet kvalificeret værksted for at få
udskiftet diodepærer i denne type lygte.
Udskiftning af nærlyspære (3)
Kontakt et autoriseret PEUGEOT værksted
eller et andet kvalificeret værksted for at få
udskiftet disse pærer.
For udskiftning af disse pærer kontaktes et
autoriseret PEUGEOT værksted eller et andet
kvalificeret værksted.
Udskiftning af pære i
tågeforlygter (7) / kørelys (5)
Page 193 of 368
191
7
Praktiske oplysninger
)
Skub blinklyset bagud for at tage det af.
)
Frakobl stikket til blinklyset.
)
Udskift blinklyset.
Montering sker i omvendt rækkefølge.
Kontakt et autoriseret PEUGEOT værksted eller et andet kvalificeret værksted for at købe et blinklys.
Udskiftning af blinklyspære i sidespejl
Spot i sidespejle
For udskiftning af lysdioden-LED bør du henvende dig til et aut. PEUGEOT-værksted eller et andet
kvalificeret værksted.

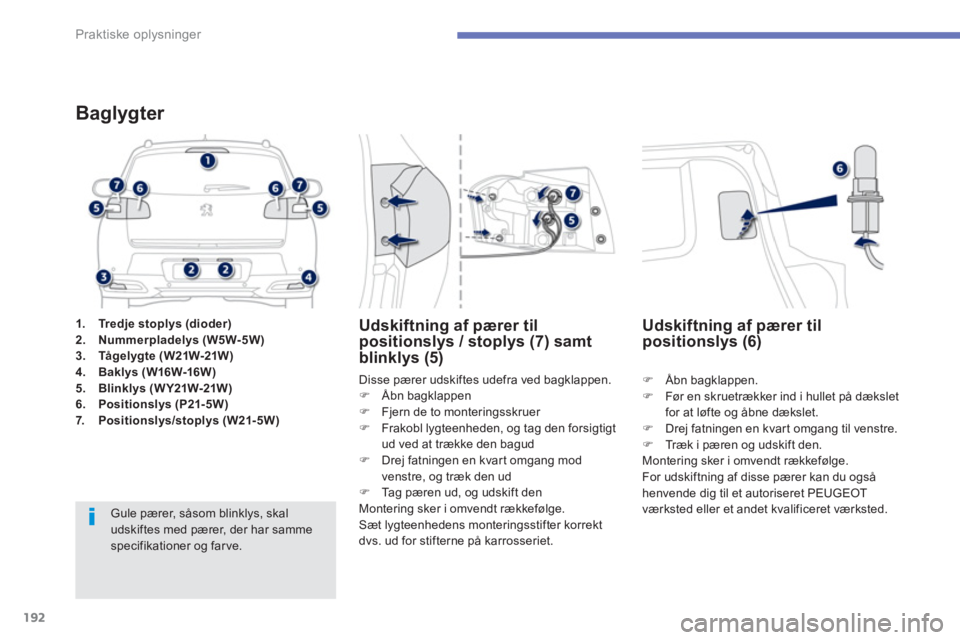

Page 194 of 368
192
Praktiske oplysninger
1.
Tredje stoplys (dioder)
2.
Nummerpladelys (W5W-5W)
3.
TÃ¥gelygte (W21W-21W)
4.
Baklys ( W16W-16W )
5.
Blinklys ( W Y21W-21W )
6.
Positionslys (P21-5W)
7.
Positionslys/stoplys (W21-5W)
Baglygter
Gule pærer, såsom blinklys, skal
udskiftes med pærer, der har samme
specifikationer og far ve.
Disse pærer udskiftes udefra ved bagklappen.
)
Ã…bn bagklappen
)
Fjern de to monteringsskruer
)
Frakobl lygteenheden, og tag den forsigtigt
ud ved at trække den bagud
)
Drej fatningen en kvart omgang mod
venstre, og træk den ud
)
Tag pæren ud, og udskift den
Montering sker i omvendt rækkefølge.
Sæt lygteenhedens monteringsstifter korrekt
dvs. ud for stifterne på karrosseriet.
Udskiftning af pærer til
positionslys / stoplys (7) samt
blinklys (5)
)
Ã…bn bagklappen.
)
Før en skruetrækker ind i hullet på dækslet
for at løfte og åbne dækslet.
)
Drej fatningen en kvart omgang til venstre.
)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
For udskiftning af disse pærer kan du også
henvende dig til et autoriseret PEUGEOT
værksted eller et andet kvalificeret værksted.
Udskiftning af pærer til
positionslys (6)
Page 195 of 368
193
7
Praktiske oplysninger

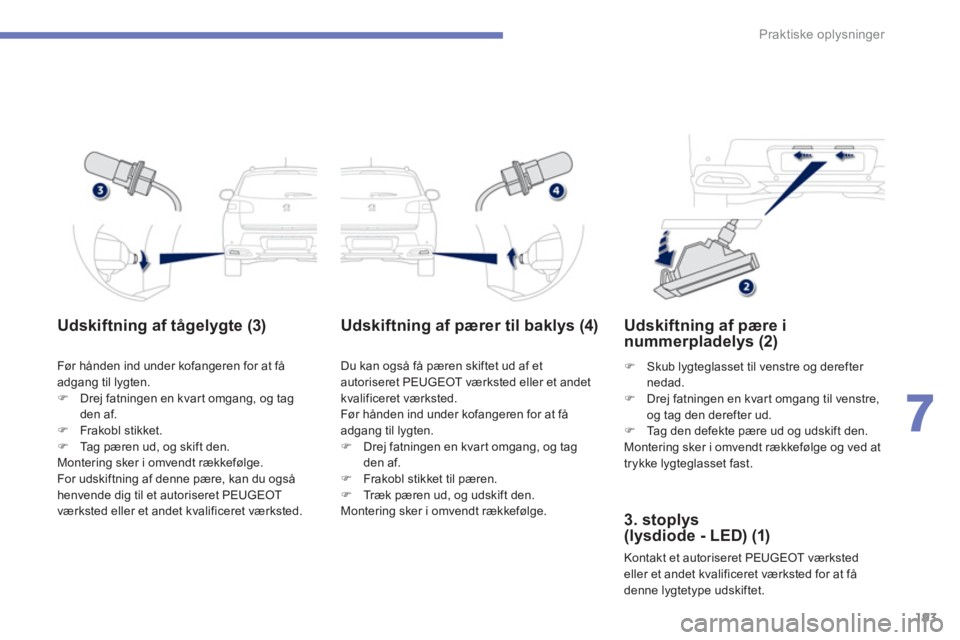

Udskiftning af tågelygte (3)
Før hånden ind under kofangeren for at få
adgang til lygten.
)
Drej fatningen en kvart omgang, og tag
den af.
)
Frakobl stikket .
)
Tag pæren ud, og skift den.
Montering sker i omvendt rækkefølge.
For udskiftning af denne pære, kan du også
henvende dig til et autoriseret PEUGEOT
værksted eller et andet kvalificeret værksted.
Udskiftning af pærer til baklys (4)
Du kan også få pæren skiftet ud af et
autoriseret PEUGEOT værksted eller et andet
kvalificeret værksted.
Før hånden ind under kofangeren for at få
adgang til lygten.
)
Drej fatningen en kvart omgang, og tag
den af.
)
Frakobl stikket til pæren.
)
Træk pæren ud, og udskift den.
Montering sker i omvendt rækkefølge.
Udskiftning af pære i
nummerpladelys (2)
)
Skub lygteglasset til venstre og derefter
nedad.
)
Drej fatningen en kvart omgang til venstre,
og tag den derefter ud.
)
Tag den defekte pære ud og udskift den
.
Montering sker i omvendt rækkefølge og ved at
trykke lygteglasset fast.
3. stoplys
(lysdiode - LED) (1)
Kontakt et autoriseret PEUGEOT værksted
eller et andet kvalificeret værksted for at få
denne lygtetype udskiftet.

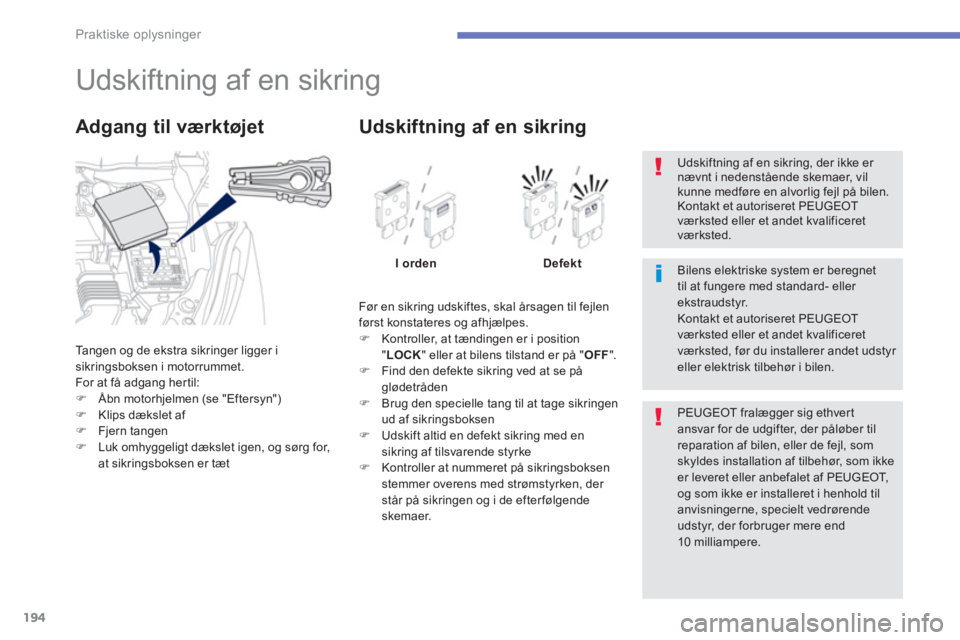

Page 196 of 368
194
Praktiske oplysninger
Udskiftning af en sikring
Tangen og de ekstra sikringer ligger i
sikringsboksen i motorrummet.
For at få adgang her til:
)
Ã…bn motorhjelmen (se "Eftersyn")
)
Klips dækslet af
)
Fjern tangen
)
Luk omhyggeligt dækslet igen, og sørg for,
at sikringsboksen er tæt
Adgang til værktøjet
Før en sikring udskiftes, skal årsagen til fejlen
først konstateres og afhjælpes.
)
Kontroller, at tændingen er i position
" LOCK
" eller at bilens tilstand er på " OFF
".
)
Find den defekte sikring ved at se på
glødetråden
)
Brug den specielle tang til at tage sikringen
ud af sikringsboksen
)
Udskift altid en defekt sikring med en
sikring af tilsvarende styrke
)
Kontroller at nummeret på sikringsboksen
stemmer overens med strømstyrken, der
står på sikringen og i de efter følgende
skemaer.
Udskiftning af en sikring
I orden Defekt
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber til
reparation af bilen, eller de fejl, som
skyldes installation af tilbehør, som ikke
er leveret eller anbefalet af PEUGEOT,
og som ikke er installeret i henhold til
anvisningerne, specielt vedrørende
udstyr, der forbruger mere end
10 milliampere.
Bilens elektriske system er beregnet
til at fungere med standard- eller
ekstraudstyr.
Kontakt et autoriseret PEUGEOT
værksted eller et andet kvalificeret
værksted, før du installerer andet udstyr
eller elektrisk tilbehør i bilen.
Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer, vil
kunne medføre en alvorlig fejl på bilen.
Kontakt et autoriseret PEUGEOT
værksted eller et andet kvalificeret
værksted.

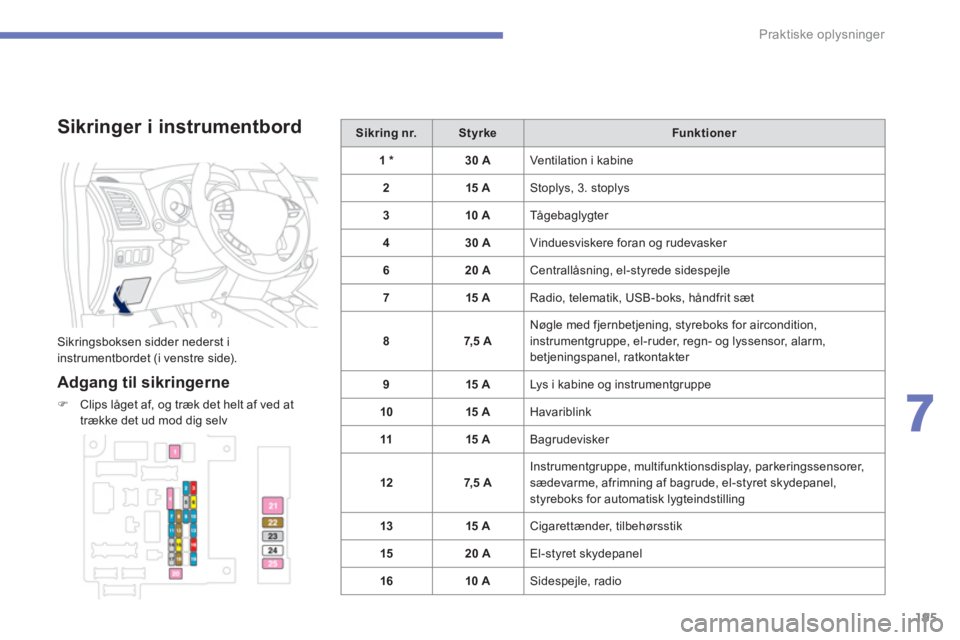

Page 197 of 368
195
7
Praktiske oplysninger
Sikringer i instrumentbord
Sikringsboksen sidder nederst i
instrumentbordet (i venstre side).
Adgang til sikringerne
)
Clips låget af, og træk det helt af ved at
trække det ud mod dig selv
Sikring nr.
Styrke
Funk tioner
1 *
30 A
Ventilation i kabine
2
15 A
Stoplys, 3. stoplys
3
10 A
TÃ¥ g e ba g lyg te r
4
30 A
Vinduesviskere foran og rudevasker
6
20 A
Centrallåsning, el-styrede sidespejle
7
15 A
Radio, telematik, USB-boks, håndfrit sæt
8
7,5 A
Nøgle med fjernbetjening, styreboks for aircondition,
instrumentgruppe, el-ruder, regn- og lyssensor, alarm,
betjeningspanel, ratkontakter
9
15 A
Lys i kabine og instrumentgruppe
10
15 A
Havariblink
11
15 A
Bagrudevisker
12
7,5 A
Instrumentgruppe, multifunktionsdisplay, parkeringssensorer,
sædevarme, afrimning af bagrude, el-styret skydepanel,
styreboks for automatisk lygteindstilling
13
15 A
Cigarettænder, tilbehørsstik
15
20 A
El-styret skydepanel
16
10 A
Sidespejle, radio

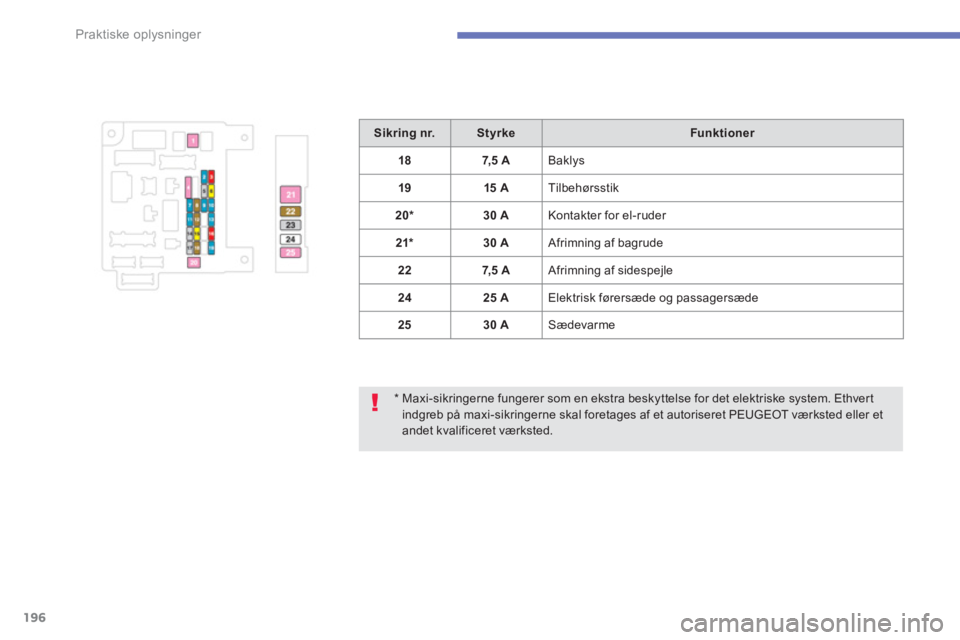

Page 198 of 368
196
Praktiske oplysninger
* Maxi-sikringerne fungerer som en ekstra beskyttelse for det elektriske system. Ethvert
indgreb på maxi-sikringerne skal foretages af et autoriseret PEUGEOT værksted eller et
andet kvalificeret værksted.
Sikring nr.
Styrke
Funk tioner
18
7,5 A
Baklys
19
15 A
Tilbehørsstik
20*
30 A
Kontakter for el-ruder
21*
30 A
Afrimning af bagrude
22
7,5 A
Afrimning af sidespejle
24
25 A
Elektrisk førersæde og passagersæde
25
30 A
Sædevarme

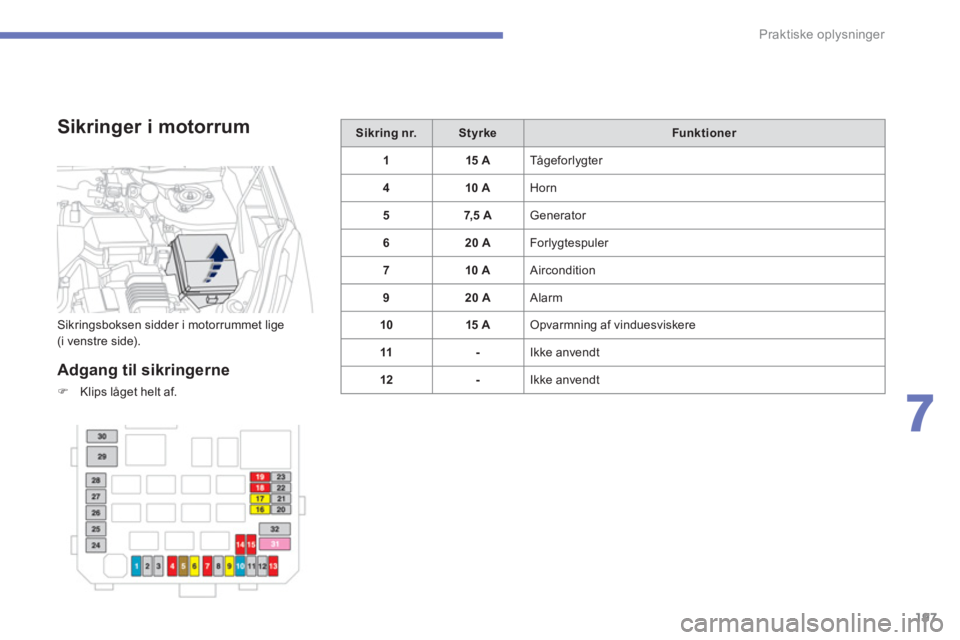

Page 199 of 368
197
7
Praktiske oplysninger
Sikringer i motorrum
Adgang til sikringerne
)
Klips låget helt af.
Sikring nr.
Styrke
Funk tioner
1
15 A
TÃ¥ g ef o r lyg te r
4
10 A
Horn
5
7,5 A
Generator
6
20 A
Forlygtespuler
7
10 A
Aircondition
9
20 A
Alarm
10
15 A
Opvarmning af vinduesviskere
11
-
Ikke anvendt
12
-
Ikke anvendt Sikringsboksen sidder i motorrummet lige
(i venstre side).

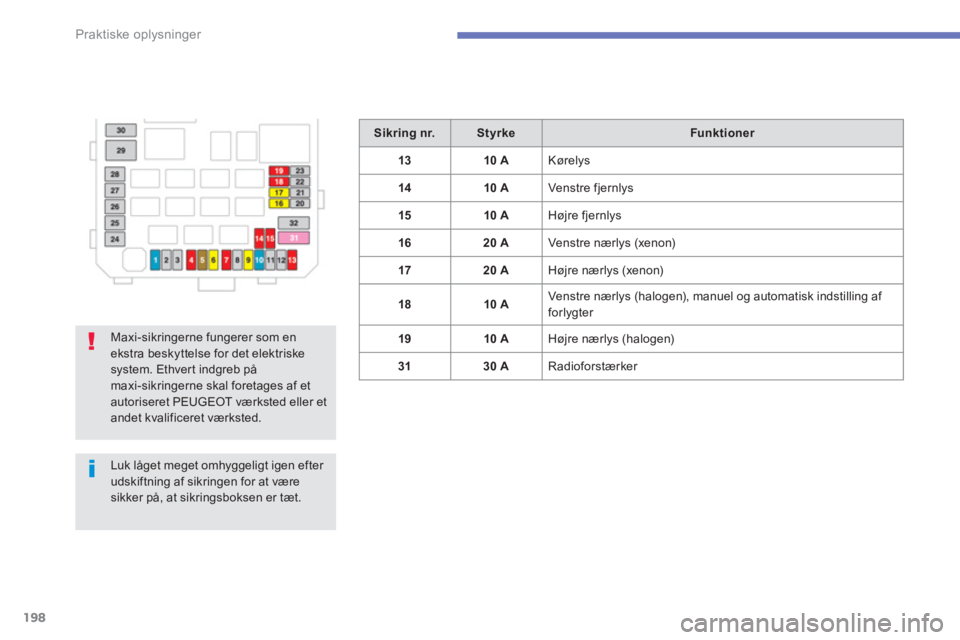

Page 200 of 368
198
Praktiske oplysninger
Sikring nr.
Styrke
Funk tioner
13
10 A
Kørelys
14
10 A
Venstre fjernlys
15
10 A
Højre fjernlys
16
20 A
Venstre nærlys (xenon)
17
20 A
Højre nærlys (xenon)
18
10 A
Venstre nærlys (halogen), manuel og automatisk indstilling af
forlygter
19
10 A
Højre nærlys (halogen)
31
30 A
Radioforstærker
Maxi-sikringerne fungerer som en
ekstra beskyttelse for det elektriske
system. Ethvert indgreb på
maxi-sikringerne skal foretages af et
autoriseret PEUGEOT værksted eller et
andet kvalificeret værksted.
Luk låget meget omhyggeligt igen efter
udskiftning af sikringen for at være
sikker på, at sikringsboksen er tæt.
