isofix PEUGEOT 4008 2014 Manuale duso (in Italian)

Sommario
Indicatori di direzione 147
Segnale d'emergenza 147
Avvisatore acustico 147
Sistemi d'assistenza in frenata 148
Sistemi di controllo della traiettoria 150
Cinture di sicurezza 152
Airbag 156
Seggiolini per bambini 161
Disattivazione dell'Airbag
lato passeggero 163
Seggiolini ISOFIX per bambini 170
Sicurezza bambini 176
Sicurezza
Kit di riparazione provvisoria pneumatici 177
Sostituzione di una ruota 181
Catene da neve 187
Sostituzione di una lampadina 188
Sostituzione di un fusibile 194
Batteria 12 V 200
Interruzione automatica
dell'alimentazione degli accessori 203
Sostituzione di una spazzola
del tergicristallo 203
Traino del veicolo 204
Traino di un rimorchio 207
Montaggio delle barre del tetto 209
Accessori 210
Informazioni pratiche
Cofano motore 213
Motori benzina 214
Motori Diesel 215
Serbatoio del carburante 216
Mancanza di carburante (Diesel) 218
Ver ifi ca dei livelli 219
Controlli 222
Ver if ic he
Motorizzazioni benzina 225
Masse benzina 226
Motorizzazioni Diesel 232
Masse Diesel 233
Dimensioni 239
Elementi d'identifi cazione 241
Caratteristiche tecniche
Telefono Bluetooth® con
riconoscimento vocale 243
Sistema AUDIO -TELEMATICA TOUCH 255
Sistema AUDIO - CD TOUCH 293
Sistema AUDIO - CD 313
Audio e telematica
Indice alfabetico
Ricerca Visiva

161
6
Sicurezza

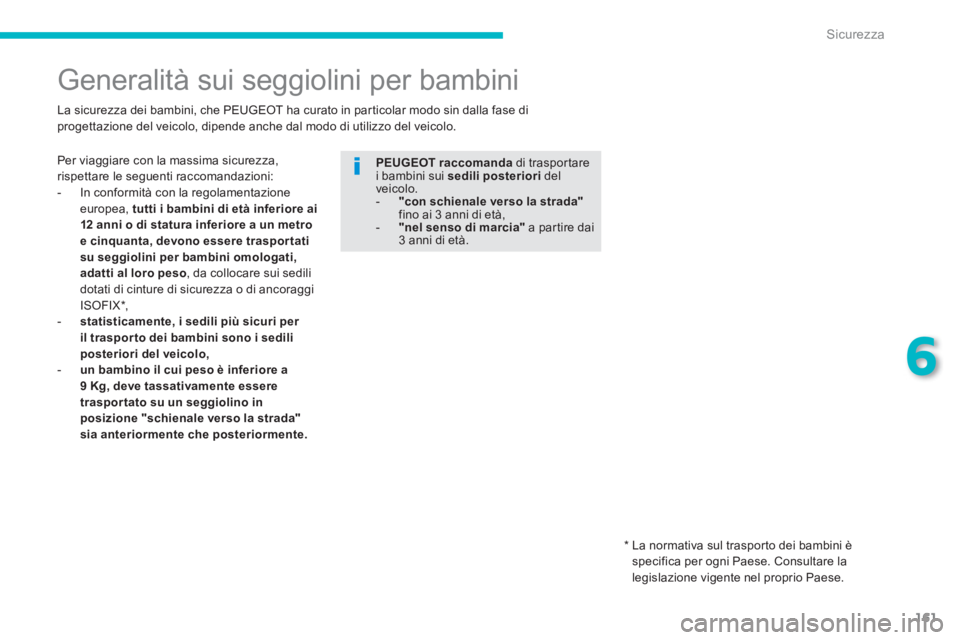

Generalità sui seggiolini per bambini


Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:


- In conformità con la regolamentazione
europea, tutti i bambini di età inferiore ai
12 anni o di statura inferiore a un metro
e cinquanta, devono essere traspor tati
su seggiolini per bambini omologati,
adatti al loro peso
, da collocare sui sedili
dotati di cinture di sicurezza o di ancoraggi
ISOFIX * ,

- statisticamente, i sedili più sicuri per
il traspor to dei bambini sono i sedili
posteriori del veicolo,


- un bambino il cui peso è inferiore a
9 Kg, deve tassativamente essere
traspor tato su un seggiolino in
posizione "schienale verso la strada"
sia anteriormente che posteriormente.



















PEUGEOT
raccomanda
di trasportare
i bambini sui sedili posteriori
del
veicolo.


- "con schienale verso la strada"

fino ai 3 anni di età,

- "nel senso di marcia"
a partire dai
3 anni di età.


La sicurezza dei bambini, che PEUGEOT ha curato in particolar modo sin dalla fase di
progettazione del veicolo, dipende anche dal modo di utilizzo del veicolo.

*
La normativa sul trasporto dei bambini è
specifica per ogni Paese. Consultare la
legislazione vigente nel proprio Paese.

167
6
Sicurezza

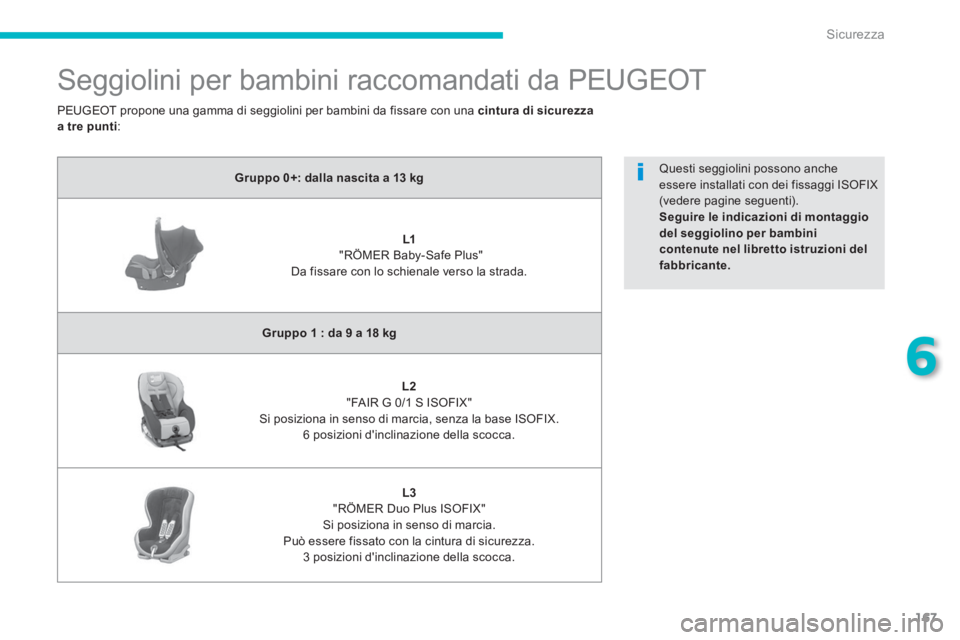

Seggiolini per bambini raccomandati da PEUGEOT



Gruppo 0+: dalla nascita a 13 kg






L1


"RÖMER Baby-Safe Plus"
Da fissare con lo schienale verso la strada
.


Gruppo 1 : da 9 a 18 kg






L2


"FAIR G 0/1 S ISOFIX"
Si posiziona in senso di marcia, senza la base ISOFIX.
6 posizioni d'inclinazione della scocca.




L3


"RÖMER Duo Plus ISOFIX"
Si posiziona in senso di marcia.
Può essere fissato con la cintura di sicurezza.
3 posizioni d'inclinazione della scocca. PEUGEOT propone una gamma di seggiolini per bambini da fissare con una cintura di sicurezza
a tre punti
:
Questi seggiolini possono anche
essere installati con dei fissaggi ISOFIX
(vedere pagine seguenti).

Seguire le indicazioni di montaggio
del seggiolino per bambini
contenute nel libretto istruzioni del
fabbricante.

170
Sicurezza




















Fissaggi "ISOFIX"

Il veicolo è stato omologato secondo l' ultima
regolamentazione
ISOFIX.
I sedili, rappresentati qui sotto, sono dotati di ancoraggi ISOFIX regolamentari :


- due anelli A
, situati tra lo schienale e la
seduta del sedile del veicolo, segnalati da
una marchiatura,
- un anello B
, situato dietro al sedile e
segnalato da una marchiatura, chiamato
To p Te t h e r
per il fissaggio della cinghia
alta.
Questo sistema di ancoraggio ISOFIX
garantisce un montaggio affidabile, solido e
rapido del seggiolino per bambini all'interno del
veicolo.
I seggiolini ISOFIX per bambini
sono dotati di
due sistemi di bloccaggio che si fissano ai due
anelli A
.
Alcuni sedili dispongono inoltre di una cinghia
alta
da fissare all'anello B
. Si tratta di tre anelli per ogni sedile :

171
6
Sicurezza
L'errata collocazione del seggiolino per
bambini nel veicolo compromette la
protezione del bambino in caso di urto.
Per conoscere le possibilità di
installazione dei seggiolini ISOFIX
nel veicolo, consultare la tabella
riassuntiva. Per fissare il seggiolino al TOP TETHER
:


- sollevare e riporre l'appoggiatesta prima
di collocare il seggiolino su questo sedile
(riposizionarlo dopo aver rimosso il
seggiolino),

- far passare la cinghia del seggiolino dietro
allo schienale del sedile, centrandola tra i
fori delle aste dell'appoggiatesta,

- fissare l'attacco della cinghia alta all'anello B
,

- tendere la cinghia alta. Alla collocazione di un seggiolino per bambini
ISOFIX sul sedile posteriore sinistro della
panchetta di sedili posteriore, prima di fissare
il sedile, spostare la cintura di sicurezza
posteriore centrale verso il centro del veicolo,
in modo da non intralciare il funzionamento
della cintura di sicurezza.
Rispettare rigorosamente i consigli per il
montaggio indicati nelle istruzioni fornite con il
seggiolino.

172
Sicurezza

















Seggiolini ISOFIX per bambini raccomandati da PEUGEOT

Questi seggiolini per bambini possono anche essere utilizzati sui sedili privi di ancoraggi ISOFIX.
In questo caso, devono essere obbligatoriamente agganciati al sedile del veicolo con la cintura di sicurezza a tre punti.

Seguire le istruzioni di montaggio del seggiolino per bambini indicate nelle istruzioni di montaggio del fabbricante del seggiolino.

PEUGEOT propone una gamma di seggiolini per bambini referenziati che si fissano mediante gli ancoraggi ISOFIX.


Gruppo 0+: fino a 13 kg




IL1


RÖMER Baby- Safe Plus e la sua base Baby- Safe plus ISOFIX


Si installa con le spalle verso la strada mediante una base ISOFIX che si aggancia agli anelli A
.
La base è provvista di un'asta regolabile in altezza.


IL2


FAIR G 0/1 S e la sua base RWF ISOFIX




S'installa con le spalle verso la strada mediante una base ISOFIX che si aggancia agli anelli A
.
La base è provvista di un'asta.
6 posizioni d'inclinazione della scocca.
Questa configurazione è riser vata ai bambini il cui peso è inferiore a 13 kg.

173
6
Sicurezza


Gruppo 1 : da 9 a 18 kg




IL3


RÖMER Duo Plus ISOFIX





S'installa in senso di marcia.
Si aggancia agli anelli A
, e all'anello B
, chiamato TOP TETHER, mediante una cinghia alta.
3 posizioni d'inclinazione della scocca.


IL4


FAIR G 0/1 S e la sua base FWF ISOFIX





S'installa con le spalle verso la strada mediante una base ISOFIX che si aggancia agli anelli A
.
La base comporta un'asta.
6 posizioni d'inclinazione della scocca.
Questa configurazione è indicata per bambini il cui peso è superiore a 13 kg.
Questi seggiolini per bambini possono anche essere utilizzati sui sedili non equipaggiati di ancoraggi ISOFIX.
In questo caso, sono obbligatoriamente agganciati al sedile del veicolo mediante la cintura di sicurezza a tre punti.

Seguire le indicazioni di montaggio del seggiolino per bambini contenute nelle istruzioni del fabbricante del seggiolino stesso.

174
Sicurezza

















Tabella riassiuntiva della collocazione dei seggiolini ISOFIX per
bambini
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX sui sedili provvisti di ancoraggi
ISOFIX nel veicolo.
Nei seggiolini ISOFIX universali e semiuniversali per bambini, la classe di misura ISOFIX del seggiolino per bambini, definita da una lettera compresa
tra A
e G
, è riportata sul seggiolino accanto al logo ISOFIX.




Peso del bambino
/ età indicativa


Inferiore a 10 kg
(gruppo 0)

Fino a circa
6 mesi

Inferiore a 10 kg
(gruppo 0)


Inferiore a 13 kg
(gruppo 0+)

Fino a circa 1 anno

Da 9 a 18 kg (gruppo 1)

Da 1 a 3 anni circa


Tipo di seggiolino per bambini ISOFIX



Navicella





"schienale rivolto verso la strada"



" schienale rivolto verso la strada"




"nel senso di marcia"




Classe di misura ISOFIX



F



G



C



D



E



C



D



A



B



B1




Seggiolini
ISOFIX per bambini universali e
semiuniversali che si possono collocare sui
sedili posteriori laterali



X



X



IL1



IL2



X



IUF



IUF:
sedile adatto alla collocazione di un seggiolino Isofix Universale, rivolto "nel senso di marcia"
agganciato con la cinghia alta "Top Tether".

IL- :
solo i seggiolini per bambini indicati possono essere installati mediante dei fissaggi ISOFIX.
Per agganciare la cinghia alta "Top Tether", fare riferimento al paragrafo "Fissaggi ISOFIX".

X:
sedile non adatto alla collocazione di un seggiolino ISOFIX della classe di misura indicata.
Rimuovere e riporre l'appoggiatesta,
prima di collocare un seggiolino
per bambini con schienale su un
sedile passeggero. Ricollocare
l'appoggiatesta dopo aver rimosso il
seggiolino per bambini.

338Indice alfabetico
Kit di riparazione provvisoria pneumatici ..... 177
Lampadine (sostituzione) ..............188, 192, 193
Lampadine (sostituzione,
riferimento) ......................................... 188, 192
Lavacristallo anteriore .................................. 141
Lavafari ......................................................... 141
Lettore Apple
® ...................................... 284, 308
Lettore CD MP3 ............307, 325, 331, 334, 335
Lettore USB.................. 282, 284, 308, 309, 330
Leva del cambio ..............................................22
Leva del cambio manuale ............................. 113
Liquido di raffreddamento ...............................46
Livelli e verifiche ....................214, 215, 219 -221
Livello additivo gasolio .................................. 221
Livello d'olio ................................................... 219
Livello liquido di raffreddamento ..................220
Livello liquido freni ........................................220
Livello liquido lavacristallo ............................ 221
Livello liquido lavafari .................................... 221
Livello minimo carburante ............................. 216
Luci della targa ...................................... 192, 193
Luci di posizione ...........................188, 190, 192
D
E
F
I
K
L
G
Gancio traino ................................................. 207
Gonfiaggio dei pneumatici ..............................22
Gonfiaggio occasionale (con kit) .................. 177
G.P.S. ............................................260, 270, 271
Guida ............................................260, 270, 271
Guida economica ...........................................22 Data (regolazione) ..........................................56
Dimensioni ....................................................239
Dimenticanza chiave inserita ........................ 108
Dimenticanza fari accesi .............................. 135
Disappannamento ...........................................98
Disattivazione ASC ....................................... 150
Disattivazione dei comandi degli
alzacristalli passeggero e posteriori ............ 78
Disattivazione dell’airbag passeggero ......... 156
Dischi dei freni ..............................................224
Display a colori..................... 256, 259, 294, 297
Display (autoradio) ............................. 54, 56, 58
Display nel
quadro strumenti.................. 24, 31, 41- 43, 114Fari (regolazioni) ........................................... 139
Filtro abitacolo ..............................................222
Filtro antiparticolato ..............213, 220, 221, 223
Filtro dell'aria .................................................222
Filtro dell'olio .................................................222
Fissaggi ISOFIX ............................ 170, 172, 174
Foratura pneumatici .............................. 177, 181
Freni ..............................................................224
Freno di stazionamento ........................ 112, 224
Frequenza (radio) ..........................................306
Funzionamento
automatico dei tergicristalli......................... 142
Funzione autostrada (lampeggianti) ............. 147
Funzione Stop & Star t (Auto Stop & Go)..............121
Funzioni autoradio ............... 256, 259, 294, 297
Fusibili ........................................................... 194Indicatore di livello carburante...................... 216
Indicatore di manutenzione ............................44
Indicatori di direzione .... 147, 188, 189, 191, 192
Informazioni sul traffico (TMC) ..................... 273
iPhone .................................................. 284, 308
iPod ...................................................... 284, 308
ISOFIX (fissaggi) .......................... 170, 172, 174
Eco-guida ........................................................22
Eco-guida (consigli) ........................................22
Elementi d'identificazione ............................. 241
Entrata ausiliaria .......................... 282, 329, 330
Entrata d’aria ...................................................94
Etichette d'identificazione ............................. 241
Fanali fendinebbia posteriori ................ 192, 193
Fanali posteriori ............................................ 192
Faretti di lettura carte .................................... 144
Faretti laterali ................................................ 191
Fari abbaglianti .....................................188, 190
Fari anabbaglianti .................................188, 190
Fari anteriori .................................................. 188
Fari diurni ..............................................136, 190
Fari diurni a LED ........................................... 190
Fari fendinebbia anteriori ..............135, 188, 190Identificazione veicolo .................................. 241
Illuminazione bagagliaio ............................... 146
Illuminazione d’accoglienza .......................... 138
Illuminazione interna ..................................... 146
Impostazione della data ..................................56
Impostazione dell'ora ......................... 54, 56, 58
Indicatore di cambio marcia ......................... 114
Indicatore di direzione laterale ..................... 191

.
339 Indice alfabetico
Luci di retromarcia ................................ 192, 193
Luci di stop .................................................... 192
Lunotto (sbrinamento) .....................................99
Mancanza di carburante (Diesel) ................. 218
Maniglie di sostegno ..................................... 105
Manovella smontaruota ................................ 181
Manutenzione corrente ...................................22
Manutenzioni ..................................................22
Mappa (display a colori) ................................ 271
Masse .....................................226 -231, 233 -238
Menu ............................................ 298, 300, 302
Menu (audio) ........................ 259, 297, 298, 300
Messaggi d'errore (autoradio) .............. 334, 335
Motore Diesel ................. 215, 217, 218, 232-238
Motori benzina ....................... 214, 217, 225 -231
Motorizzazioni .......................................225, 232
MP3 (CD) ..............................................280, 331Partenza assistita in salita ............................ 120
Pastiglie dei freni ..........................................224
Pila del telecomando ................................ 70, 71
Plafoniera anteriore ...................................... 144
Plafoniere posteriore .................................... 144
Pneumatici ......................................................22
Portabicchieri ................................................ 100
Portabottiglia ................................................. 100
Porte ................................................................ 72
Posacenere amovibile ..........................100, 102
Presa accessori 12 V ....................100, 102, 103
Presa ausiliaria ............................................. 104
Presa JACK .................................. 282, 329, 330
Presa USB ................................... 104, 282, 330
Prese audio .......................... 104, 282, 329, 330
Prese ausiliarie ............................ 282, 329, 330
Prese RCA ....................................................329
Pressione dei pneumatici ............................. 241
Protezione dei bambini ................ 161, 162, 166,
16 8 , 170, 172 , 174 -176
M
N
O
Regolazione dei sedili ............................... 81, 82
Regolazione della temperatura ......................94
Regolazione in altezza delle
cinture di sicurezza..................................... 152
Reinnesco circuito carburante ...................... 218
Reostato d'illuminazione ................................. 61
Retrovisore interno .........................................89
Retrovisori esterni ........................................... 87
Ricarica della batteria ...................................200
Ricircolo d'aria / Aria esterna .........................94
Ricollocazione del
tappetino di rivestimento ............................ 101
Rifornimento carburante ....................... 216, 217
Rigenerazione del filtro antiparticolato ........223
Rimontaggio di una ruota ............................. 183
Rimozione del tappetino di rivestimento ...... 101
Ripartitore elettronico della frenata (REF) ... 148
Ripiano posteriore......................................... 107
Riscaldamento ................................... 22, 92, 94
Ruota di scorta ....................................... 181-183
Sbloccaggio ..............................................62, 66
Sbrinamento ..............................................98, 99
Scatola dei fusibili nel vano motore .............. 194
Scatola fusibili nel cruscotto ......................... 194
Sedili anteriori ..................................... 81, 82, 84
Sedili con comandi elettrici ............................. 82
Sedili posteriori ...............................................85
Sedili riscaldati ................................................84
Seggiolini ISOFIX per bambini ..... 170, 172, 174
Seggiolini per bambini ...161, 162, 166 -168, 175
Segnale d’emergenza ................................... 147
Serbatoio del carburante .............................. 216
Serbatoio lavacristallo .................................. 221
Serbatoio lavafari .......................................... 221
P
R
SQ
Navigazione ..................................260, 270, 271
Numero di telaio veicolo ............................... 241
Olio motore.................................................... 219
Ora (impostazione) ............................ 54, 56, 58Quadro strumenti ............................................ 24
Radio .....................274, 278, 304, 305, 319, 321
RDS ...............................................................306
REF ............................................................... 148
Regolatore di velocità ................................... 126
Regolazione altezza e
profondità del volante ...................................89
Regolazione degli appoggiatesta ...................83
Regolazione dei fari ...................................... 139
