PEUGEOT 4008 2017 Manuel du propriétaire (in French)

29

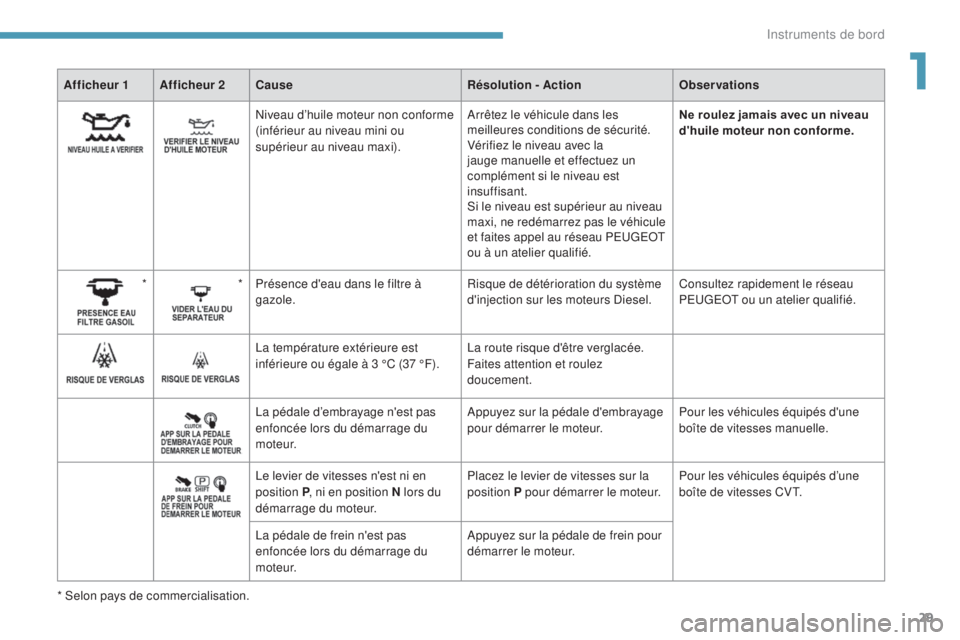

Afficheur 1 Afficheur 2Cause Résolution - ActionObservations
Niveau d’huile moteur non conforme
(inférieur au niveau mini ou
supérieur au niveau maxi). Arrêtez le véhicule dans les
meilleures conditions de sécurité.
Vérifiez le niveau avec la
jauge manuelle et effectuez un
complément si le niveau est
insuffisant.
Si le niveau est supérieur au niveau
maxi, ne redémarrez pas le véhicule
et faites appel au réseau PEUGEOT
ou à un atelier qualifié.Ne roulez jamais avec un niveau
d'huile moteur non conforme.
* * Présence d'eau dans le filtre à
gazole. Risque de détérioration du système
d'injection sur les moteurs Diesel.Consultez rapidement le réseau
PEUGEOT ou un atelier qualifié.
La température extérieure est
inférieure ou égale à 3 °C (37 °F). La route risque d'être verglacée.
Faites attention et roulez
doucement.
La pédale d’embrayage n'est pas
enfoncée lors du démarrage du
moteur. Appuyez sur la pédale d'embrayage
pour démarrer le moteur.
Pour les véhicules équipés d'une
boîte de vitesses manuelle.
Le levier de vitesses n'est ni en
position P , ni en position N lors du
démarrage du moteur. Placez le levier de vitesses sur la
position P pour démarrer le moteur.
Pour les véhicules équipés d’une
boîte de vitesses CVT.
La pédale de frein n'est pas
enfoncée lors du démarrage du
moteur. Appuyez sur la pédale de frein pour
démarrer le moteur.
* Selon pays de commercialisation.
1
Instruments de bord

30
Afficheur 1 Afficheur 2DispositifObservations

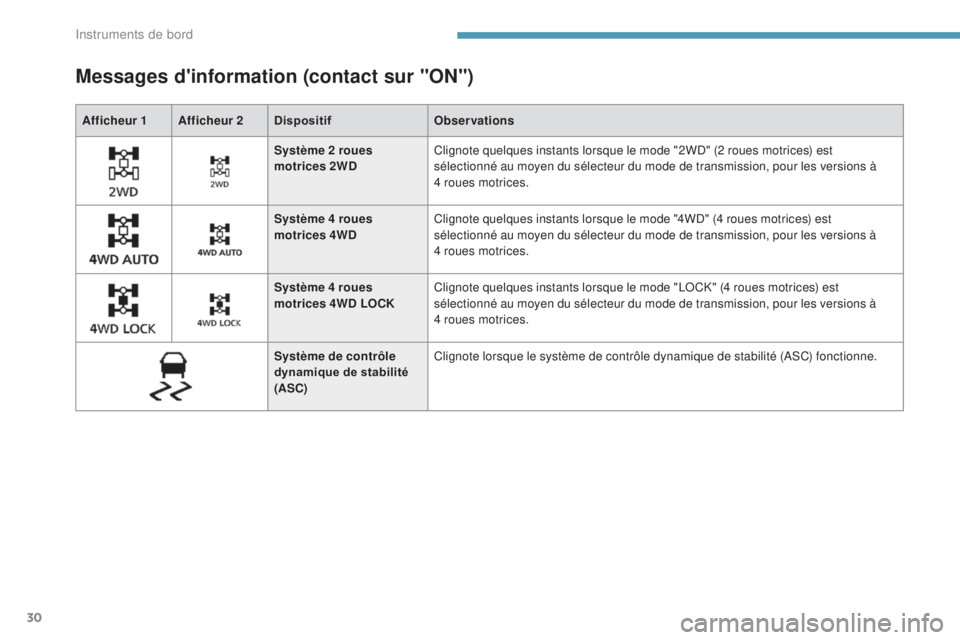

Messages d'information (contact sur "ON")
Système 2 roues
motrices 2WDClignote quelques instants lorsque le mode "2WD" (2 roues motrices) est
sélectionné au moyen du sélecteur du mode de transmission, pour les versions à
4


roues motrices.
Système 4 roues
motrices 4WD Clignote quelques instants lorsque le mode "4WD" (4 roues motrices) est
sélectionné au moyen du sélecteur du mode de transmission, pour les versions à
4


roues motrices.
Système 4 roues
motrices 4WD LOCK Clignote quelques instants lorsque le mode "LOCK" (4 roues motrices) est
sélectionné au moyen du sélecteur du mode de transmission, pour les versions à
4


roues motrices.
Système de contrôle
dynamique de stabilité
(ASC) Clignote lorsque le système de contrôle dynamique de stabilité (ASC) fonctionne.
Instruments de bord

31
Afficheur 1 Afficheur 2DispositifCause ObservationsRésolution - Actions

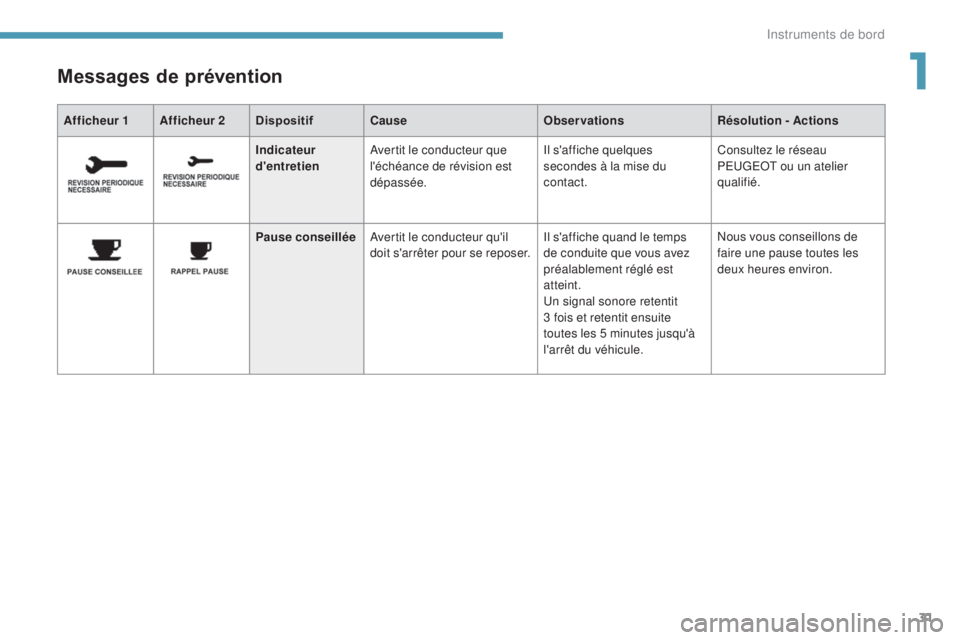

Messages de prévention
Indicateur
d'entretienAvertit le conducteur que
l'échéance de révision est
dépassée. Il s'affiche quelques
secondes à la mise du
contact.Consultez le réseau
PEUGEOT ou un atelier
qualifié.
Pause conseillée Avertit le conducteur qu'il
doit s'arrêter pour se reposer. Il s'affiche quand le temps
de conduite que vous avez
préalablement réglé est
atteint.
Un signal sonore retentit
3
fois et retentit ensuite
toutes les 5 minutes jusqu'à
l'arrêt du véhicule. Nous vous conseillons de
faire une pause toutes les
deux heures environ.
1
Instruments de bord

32

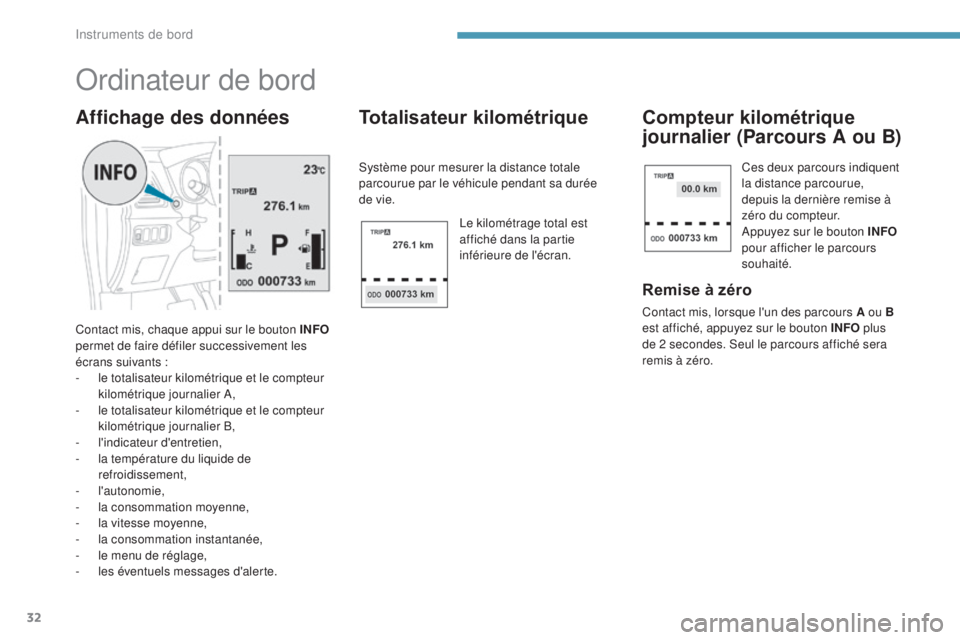

Ordinateur de bord
Contact mis, chaque appui sur le bouton INFO
permet de faire défiler successivement les
écrans suivants :
-

l
e totalisateur kilométrique et le compteur
kilométrique journalier A,
-

l
e totalisateur kilométrique et le compteur
kilométrique journalier B,
-

l
'indicateur d'entretien,
-

l
a température du liquide de
refroidissement,
-


l'autonomie,
-

l
a consommation moyenne,
-

l
a vitesse moyenne,
-
la

consommation instantanée,
-

l
e menu de réglage,
-
l

es éventuels messages d'alerte.
Affichage des données Totalisateur kilométrique
Système pour mesurer la distance totale
parcourue par le véhicule pendant sa durée
de vie.
Le kilométrage total est
affiché dans la partie
inférieure de l'écran.
Compteur kilométrique
journalier (Parcours A ou B)
Remise à zéro
Contact mis, lorsque l'un des parcours A ou B
est affiché, appuyez sur le bouton INFO plus
de 2 secondes. Seul le parcours affiché sera
remis à zéro.
Ces deux parcours indiquent
la distance parcourue,
depuis la dernière remise à
zéro du compteur.
Appuyez sur le bouton INFO
pour afficher le parcours
souhaité.
Instruments de bord

33

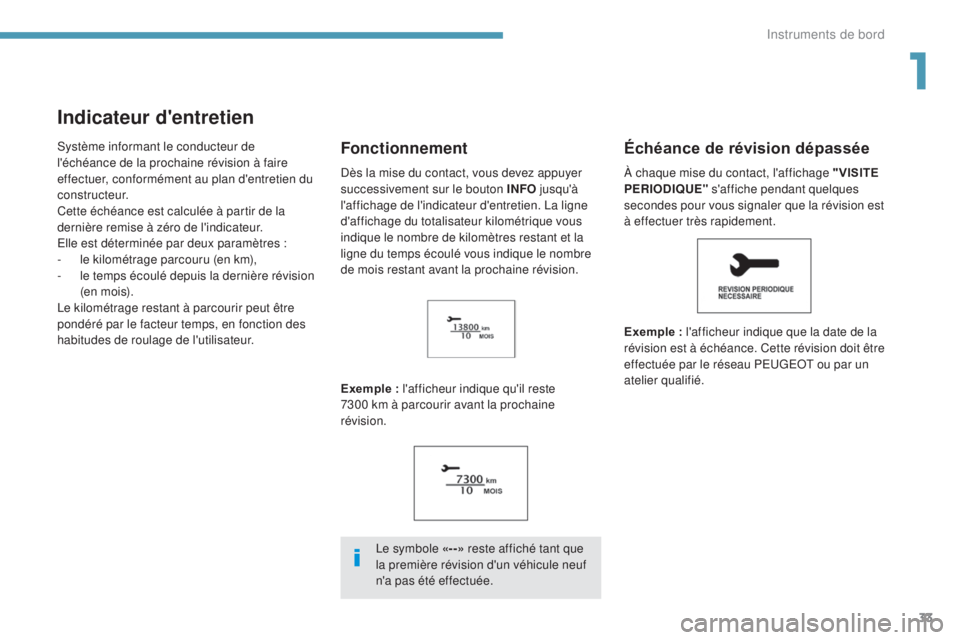

Indicateur d'entretien
Système informant le conducteur de
l'échéance de la prochaine révision à faire
effectuer, conformément au plan d'entretien du
constructeur.
Cette échéance est calculée à partir de la
dernière remise à zéro de l'indicateur.
Elle est déterminée par deux paramètres :
-
l
e kilométrage parcouru (en km),
-

l
e temps écoulé depuis la dernière révision
(en mois).
Le kilométrage restant à parcourir peut être
pondéré par le facteur temps, en fonction des
habitudes de roulage de l'utilisateur.
Exemple : l'afficheur indique qu'il reste
7300
km à parcourir avant la prochaine
révision.Échéance de révision dépassée
Exemple : l'afficheur indique que la date de la
révision est à échéance. Cette révision doit être
effectuée par le réseau PEUGEOT ou par un
atelier qualifié.
Fonctionnement
Le symbole «- -» reste affiché tant que
la première révision d'un véhicule neuf
n'a pas été effectuée. À chaque mise du contact, l'affichage "VISITE
PERIODIQUE"
s'affiche pendant quelques
secondes pour vous signaler que la révision est
à effectuer très rapidement.
Dès la mise du contact, vous devez appuyer
successivement sur le bouton INFO
jusqu'à
l'affichage de l'indicateur d'entretien. La ligne
d'affichage du totalisateur kilométrique vous
indique le nombre de kilomètres restant et la
ligne du temps écoulé vous indique le nombre
de mois restant avant la prochaine révision.
1
Instruments de bord

34

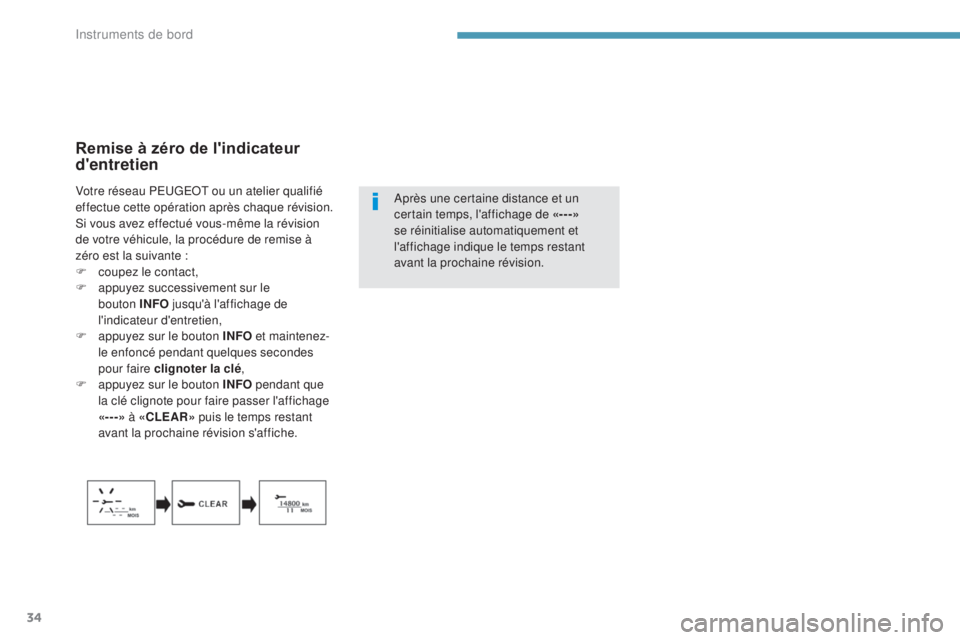

Remise à zéro de l'indicateur
d'entretien
Après une certaine distance et un
certain temps, l'affichage de «---»
se réinitialise automatiquement et
l'affichage indique le temps restant
avant la prochaine révision.
Votre réseau PEUGEOT ou un atelier qualifié
effectue cette opération après chaque révision.
Si vous avez effectué vous-même la révision
de votre véhicule, la procédure de remise à
zéro est la suivante :
F

c

oupez le contact,
F

a

ppuyez successivement sur le
bouton

INFO jusqu'à l'affichage de
l'indicateur d'entretien,
F

a

ppuyez sur le bouton INFO et maintenez-
le enfoncé pendant quelques secondes
pour faire clignoter la clé ,
F

a

ppuyez sur le bouton INFO pendant que
la clé clignote pour faire passer l'affichage
«---» à «CLEAR» puis le temps restant
avant la prochaine révision s'affiche.
Instruments de bord

35

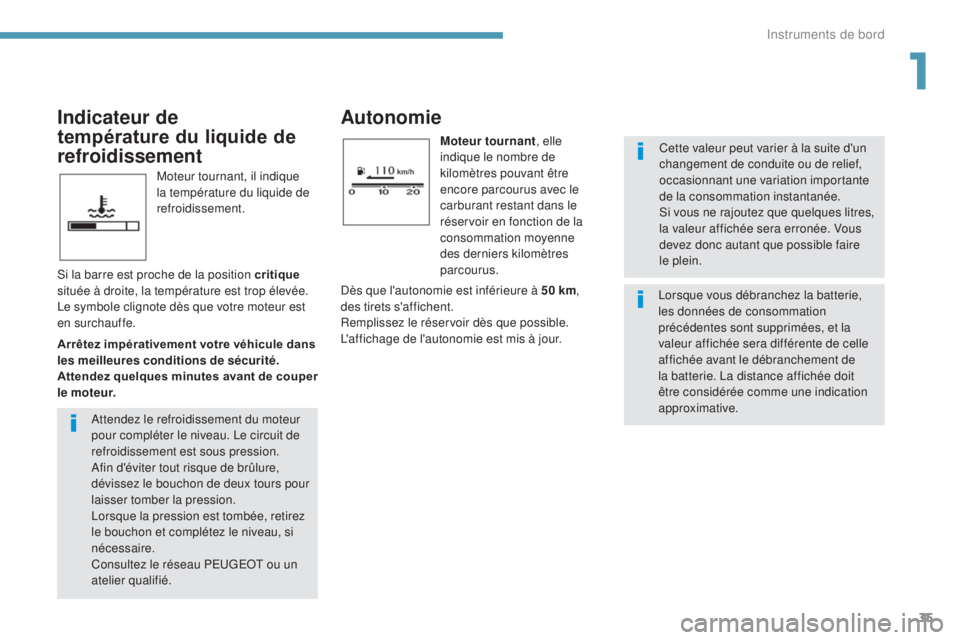

Moteur tournant, il indique
la température du liquide de
refroidissement.
Autonomie
Moteur tournant, elle
indique le nombre de
kilomètres pouvant être
encore parcourus avec le
carburant restant dans le
réservoir en fonction de la
consommation moyenne
des derniers kilomètres
parcourus. Cette valeur peut varier à la suite d'un
changement de conduite ou de relief,
occasionnant une variation importante
de la consommation instantanée.
Si vous ne rajoutez que quelques litres,
la valeur affichée sera erronée. Vous
devez donc autant que possible faire
le plein.
Indicateur de
température du liquide de
refroidissement
Si la barre est proche de la position critique

située à droite, la température est trop élevée.
Le symbole clignote dès que votre moteur est
en surchauffe.
Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper
le moteur. Dès que l'autonomie est inférieure à 50 km
,
des tirets s'affichent.
Remplissez le réservoir dès que possible.
L'affichage de l'autonomie est mis à jour.
Attendez le refroidissement du moteur
pour compléter le niveau. Le circuit de
refroidissement est sous pression.
Afin d'éviter tout risque de brûlure,
dévissez le bouchon de deux tours pour
laisser tomber la pression.
Lorsque la pression est tombée, retirez
le bouchon et complétez le niveau, si
nécessaire.
Consultez le réseau PEUGEOT ou un
atelier qualifié. Lorsque vous débranchez la batterie,
les données de consommation
précédentes sont supprimées, et la
valeur affichée sera différente de celle
affichée avant le débranchement de
la batterie. La distance affichée doit
être considérée comme une indication
approximative.
1
Instruments de bord

36
Consommation moyenne
(l/100 km ou km/l ou mpg)
C'est la consommation
moyenne de carburant
calculée depuis la
dernière remise à zéro des
informations de l'ordinateur
de bord.
Vitesse moyenne
(km/h ou mph)
C'est la vitesse moyenne
calculée depuis la
dernière remise à zéro des
informations de l'ordinateur
de bord.
Consommation instantanée
(l/100 km ou km/l ou mpg)
C'est la consommation de
carburant calculée sur les
dernières secondes.
Cette valeur peut varier à la suite d'un
changement de conduite ou de relief. Si des tirets «- - -» s'affichent
durablement en roulant à la place des
chiffres, consultez le réseau PEUGEOT
ou un atelier qualifié.Remise à zéro des informations
Lorsque l'information désirée est affichée,
appuyez plus de deux secondes sur le
bouton INFO pour remettre toutes les
informations à zéro.
À la mise du contact, la remise à zéro passe
automatiquement du mode manuel au mode
automatique.
Automatique
Si la clé de contact reste en position OFF
pendant plus de 4 heures, les informations sont
automatiquement remises à zéro.
Instruments de bord

37

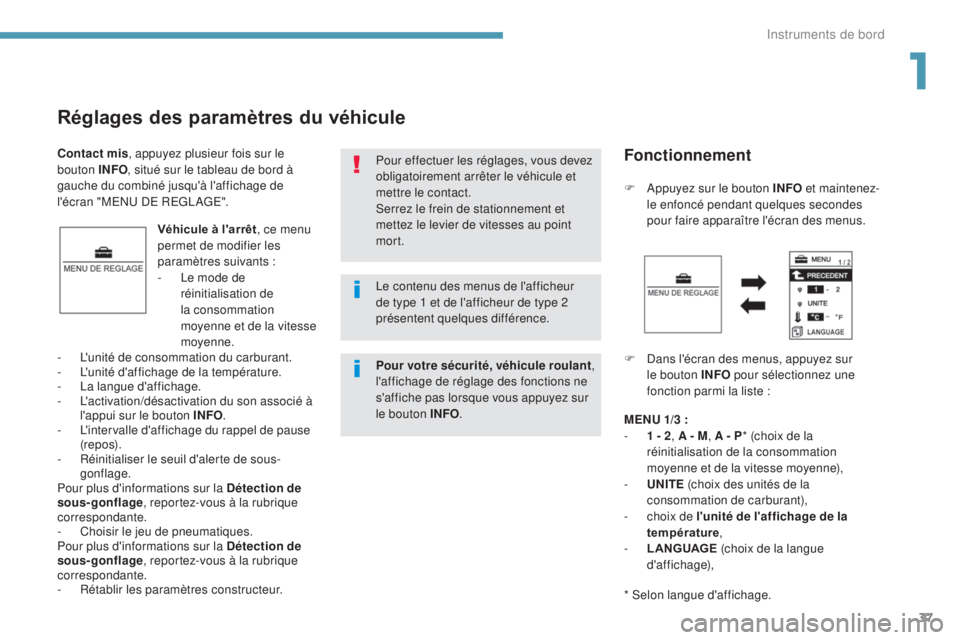

Réglages des paramètres du véhicule
Véhicule à l'arrêt, ce menu
permet de modifier les
paramètres suivants :
-

L
e mode de
réinitialisation de
la consommation
moyenne et de la vitesse
moyenne. F

A
ppuyez sur le bouton INFO
et maintenez-
le enfoncé pendant quelques secondes
pour faire apparaître l'écran des menus.
F
D
ans l'écran des menus, appuyez sur
le bouton INFO pour sélectionnez une
fonction parmi la liste :
-

L

'unité de consommation du carburant.
-

L

'unité d'affichage de la température.
-
L

a langue d'affichage.
-
L

'activation/désactivation du son associé à
l'appui sur le bouton INFO .
-

L

'intervalle d'affichage du rappel de pause
(r e p o s).
-
R

éinitialiser le seuil d'alerte de sous-
gonflage.
Pour plus d'informations sur la Détection de
sous-gonflage , reportez-vous à la rubrique
correspondante.
-
Ch

oisir le jeu de pneumatiques.
Pour plus d'informations sur la Détection de
sous-gonflage , reportez-vous à la rubrique
correspondante.
-
R

établir les paramètres constructeur. Pour effectuer les réglages, vous devez
obligatoirement arrêter le véhicule et
mettre le contact.
Serrez le frein de stationnement et
mettez le levier de vitesses au point
mort.
Contact mis
, appuyez plusieur fois sur le
bouton INFO , situé sur le tableau de bord à
gauche du combiné jusqu'à l'affichage de
l'écran "MENU DE REGLAGE".
Fonctionnement
MENU 1/3 :
- 1 - 2 ,
A - M, A - P * (choix de la
réinitialisation de la consommation
moyenne et de la vitesse moyenne),
-

U
NITE (choix des unités de la
consommation de carburant),
-

c
hoix de l'unité de l'affichage de la
température ,
-

L
ANGUAGE (choix de la langue
d'affichage),
* Selon langue d'affichage.
Le contenu des menus de l'afficheur
de type 1 et de l'afficheur de type 2
présentent quelques différence.
Pour votre sécurité, véhicule roulant
,
l'affichage de réglage des fonctions ne
s'affiche pas lorsque vous appuyez sur
le bouton INFO .
1
Instruments de bord

38
MENU 2/3 :
- a ctivation / désactivation du son du
bouton INFO ,
-

A
LERTE (modification de l'intervalle
d'affichage du rappel de repos "R APPEL
PAUS E"),
-

ch
oix du son des indicateurs de direction,
-

a
ctivation / désactivation de la
consommation instantanée ,
Appuyez sur le bouton INFO et
maintenez-le enfoncé pendant quelques
secondes pour revenir à l'écran
précédent.
À l'affichage de l'écran des menus,
si aucune opération n'est effectuée
dans les 15 secondes, l'écran des
paramètres des fonctions s'affiche.
MENU 3/3 :
-
R EINITIALISER (réinitialiser le seuil
d'alerte de sous-gonflage),
-

c
hoix du jeux de pneumatiques,
-

R
EINITIALISER (rétablir les paramètres
constructeur).
Choix du mode de réinitialisation
de la consommation moyenne et
de la vitesse moyenne
Vous pouvez choisir entre deux modes de
réinitialisation de la consommation moyenne et
de la vitesse moyenne :
-
r

éinitialisation automatique,
-
r

éinitialisation manuelle.
Dans l'écran des menus :
F

a
ppuyez sur le bouton INFO pour
sélectionner :
F

a
ppuyez sur le bouton INFO et maintenez-
le enfoncé pendant quelques secondes
pour passer successivement du mode
de réinitialisation 1 - A (automatique)*
au mode de réinitialisation 2 - M - P
(manuel)*.
Le mode sélectionné est validé.
* Selon langue d'affichage.
Instruments de bord
