anzünder Peugeot 406 2002.5 Betriebsanleitung (in German)

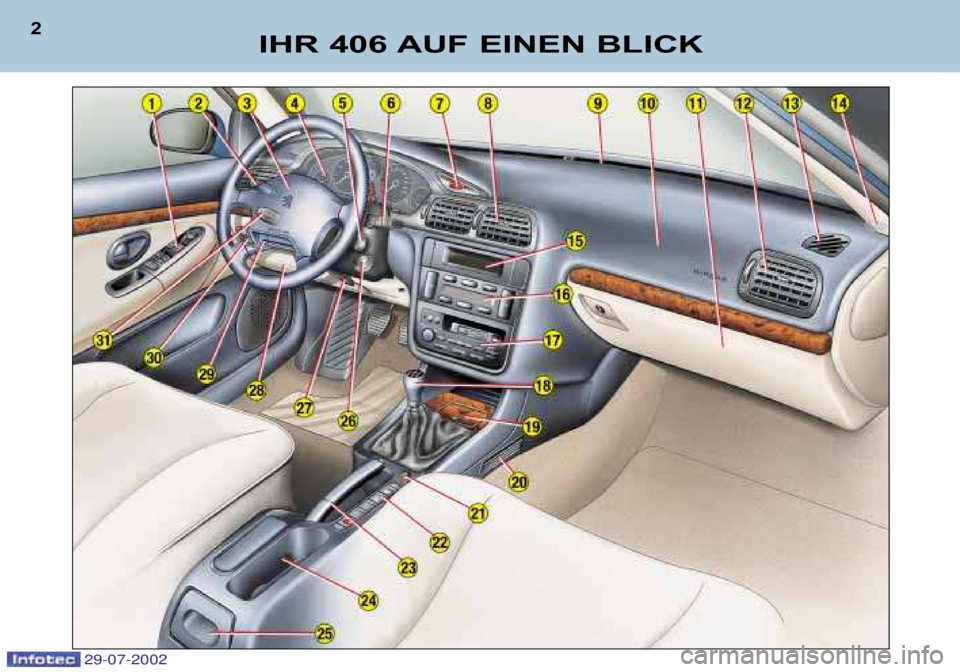

9 Abtaudüse für
Windschutzscheibe
10 Beifahrerairbag
11 Handschuhfach
12 Seitliche verstellbare Düse
für Heizung/Belüftung und
Regelung der Luftzufuhr
13 Abtaudüse für Seitenfenster
14 Sitz des
Hochtonlautsprechers
(Tweeter)
15 Multifunktionsanzeige
16 Bedienungsschalter
Heizung/Klimaanlage
17 Autoradio
18 Gangschalthebel
19 Aschenbecher vorn
20 Heizungsdüse für hinteren
Fußraum 21
Zigarettenanzünder
22 Schalter für Sitzheizungen
Münzfach
Schalter zur Inaktivierung
des Beifahrerairbags
23 Handbremse
24 Becherhalter
25 Aschenbecher hinten
26 Lenkzündschloss
27 Bedienungshebel
Lenkradverstellung
28 Sicherungskasten
29 Schalter für ASR/ESP
30 Scheinwerfer
Leuchtweitenverstellung
31 Schalter für
Geschwindigkeitsregler
IHR 406 AUF EINEN BLICK
3
1 Schalter für elektrische
Rückspiegel
Schalter für Fensterheber
Sperrschalter für
Fensterheber hinten
2 Lichtschalter, Blinker
Aktivierung/Inaktivierung der
automatischen Einschaltung
des Abblendlichts
3 Fahrerairbag
Hupe
4 Bordinstrumente
5 AutoradioFernbedienung
am Lenkrad
6 Schalter für
Scheibenwischer/
waschanlage
Schalter für Bordcomputer
7 Schalter für
Warnblinkanlage
8 Mittlere verstellbare Düsen
für Heizung/Belüftung und
Regelung der Luftzufuhr
29-07-2002

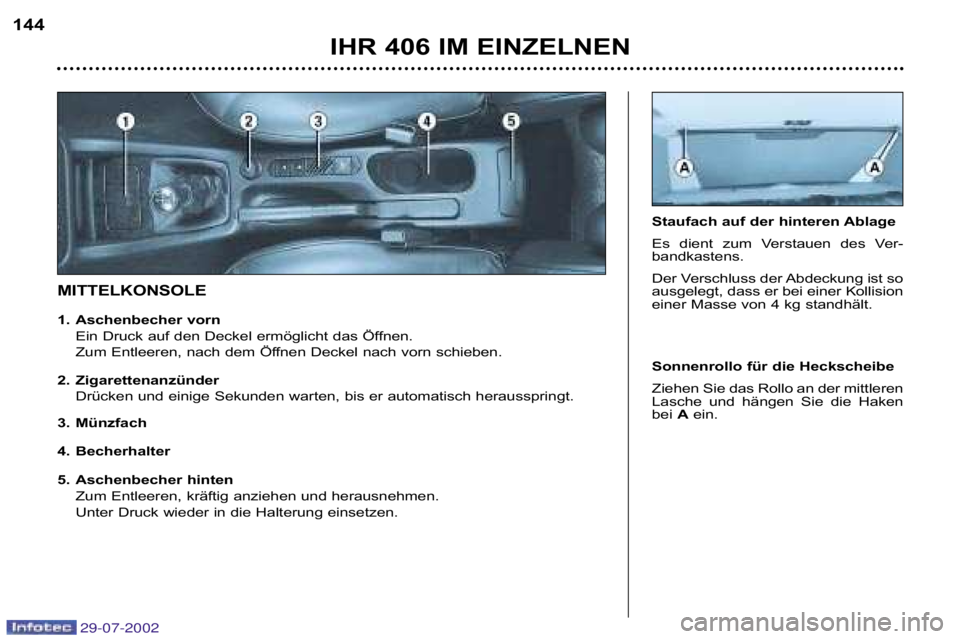

5. Aschenbecher hintenZum Entleeren, kräftig anziehen und herausnehmen.
Unter Druck wieder in die Halterung einsetzen.
MITTELKONSOLE Staufach auf der hinteren Ablage
Es dient zum Verstauen des Ver
bandkastens.
Der Verschluss der Abdeckung ist so
ausgelegt, dass er bei einer Kollision
einer Masse von 4 kg standhält.
Sonnenrollo für die Heckscheibe
Ziehen Sie das Rollo an der mittleren
Lasche und hängen Sie die Haken
bei
Aein.
2. Zigarettenanzünder
Drücken und einige Sekunden warten, bis er automatisch heraussprin gt.
1. Aschenbecher vorn
Ein Druck auf den Deckel ermöglicht das Öffnen.
Zum Entleeren, nach dem Öffnen Deckel nach vorn schieben.
3. Münzfach
4. Becherhalter IHR 406 IM EINZELNEN
144
29-07-2002

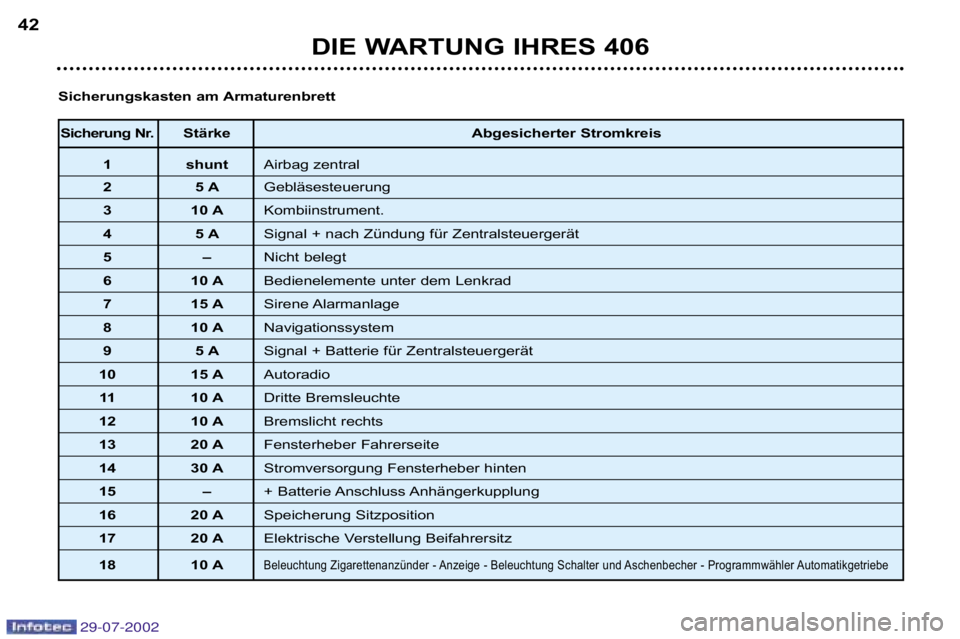

Sicherung Nr.Stärke Abgesicherter Stromkreis
1 shunt Airbag zentral
25 A Gebläsesteuerung
3 10 A Kombiinstrument.
45 A Signal + nach Zündung für Zentralsteuergerät
5– Nicht belegt
6 10 ABedienelemente unter dem Lenkrad
7 15 ASirene Alarmanlage
8 10 ANavigationssystem
95 A Signal + Batterie für Zentralsteuergerät
10 15 A Autoradio
11 10 ADritte Bremsleuchte
12 10 A Bremslicht rechts
13 20 AFensterheber Fahrerseite
14 30 AStromversorgung Fensterheber hinten
15 –+ Batterie Anschluss Anhängerkupplung
16 20 ASpeicherung Sitzposition
17 20 AElektrische Verstellung Beifahrersitz
18 10 A
Beleuchtung Zigarettenanzünder Anzeige Beleuchtung Schalter u nd Aschenbecher Programmwähler Automatikgetriebe
Sicherungskasten am Armaturenbrett
DIE WARTUNG IHRES 406
42
29-07-2002

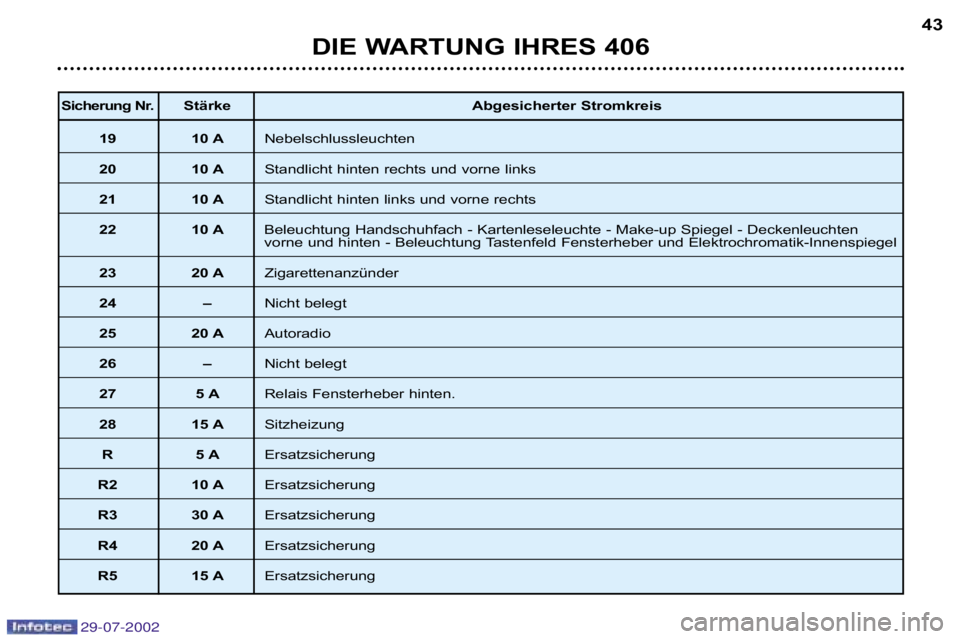

Sicherung Nr.Stärke Abgesicherter Stromkreis
19 10 A Nebelschlussleuchten
20 10 AStandlicht hinten rechts und vorne links
21 10 AStandlicht hinten links und vorne rechts
22 10 A Beleuchtung Handschuhfach Kartenleseleuchte Makeup Spiegel D eckenleuchten
vorne und hinten Beleuchtung Tastenfeld Fensterheber und ElektrochromatikInnenspiegel
23 20 AZigarettenanzünder
24 –Nicht belegt
25 20 AAutoradio
26 –Nicht belegt
27 5 ARelais Fensterheber hinten.
28 15 ASitzheizung
R5 A Ersatzsicherung
R2 10 A Ersatzsicherung
R3 30 AErsatzsicherung
R4 20 AErsatzsicherung
R5 15 A Ersatzsicherung
DIE WARTUNG IHRES 406 43
29-07-2002
