BARNSÄKERHET
11 9
Placera inte stödet på luckan
till förvaringsfacket, den kunde
skadas vid en kraftig stöt. Om
justeringen och inställning-
arna av stödet tillåter det, föreslår vi
två andra monteringsmöjligheter.
Mittplatsen bak har inget förvarings-
fack under fötterna. På den kan du
alltså lätt montera en bilbarnstol med
stöd, oavsett om det är fråga om en
Isofi x eller universell bilbarnstol (som
monteras med ett trepunktsbälte).

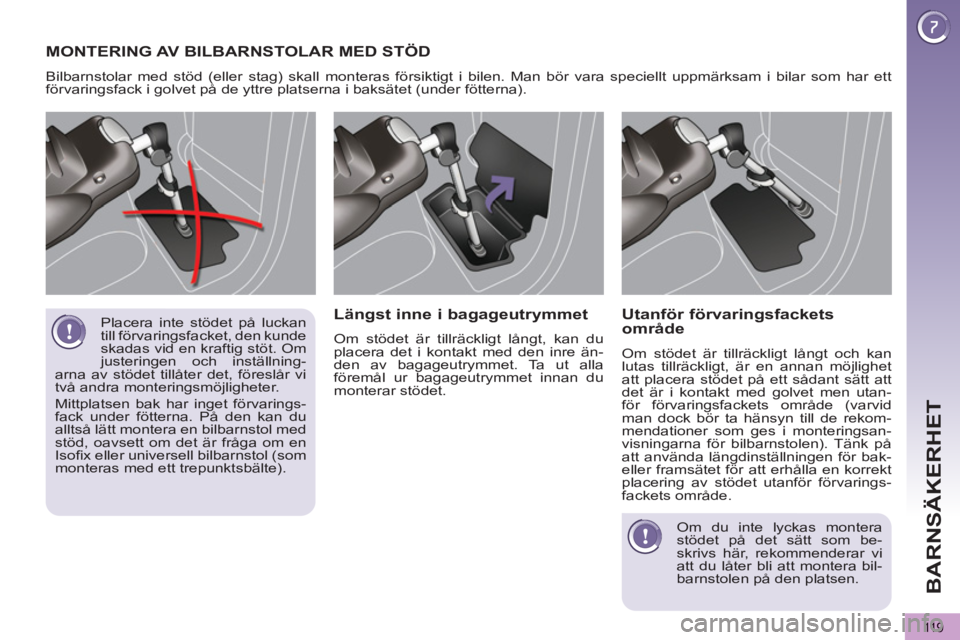

MONTERING AV BILBARNSTOLAR MED STÖD
Bilbarnstolar med stöd (eller stag) skall monteras försiktigt i bilen. Man bör vara speciellt uppmärksam i bilar som har ett
förvaringsfack i golvet på de yttre platserna i baksätet (under fötterna).

Längst inne i bagageutrymmet

Om stödet är tillräckligt långt, kan du
placera det i kontakt med den inre än-
den av bagageutrymmet. Ta ut alla
föremål ur bagageutrymmet innan du
monterar stödet.


Utanför förvaringsfackets
område
Om stödet är tillräckligt långt och kan
lutas tillräckligt, är en annan möjlighet
att placera stödet på ett sådant sätt att
det är i kontakt med golvet men utan-
för förvaringsfackets område (varvid
man dock bör ta hänsyn till de rekom-
mendationer som ges i monteringsan-
visningarna för bilbarnstolen). Tänk på
att använda längdinställningen för bak-
eller framsätet för att erhålla en korrekt
placering av stödet utanför förvarings-
fackets område.

Om du inte lyckas montera
stödet på det sätt som be-
skrivs här, rekommenderar vi
att du låter bli att montera bil-
barnstolen på den platsen.

BARNSÄKERHET
120

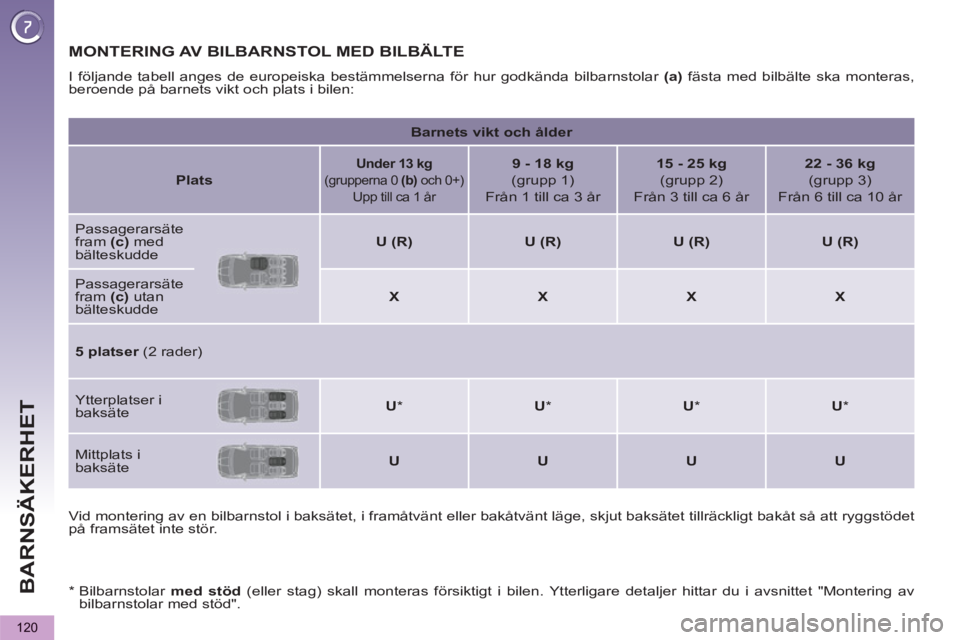

MONTERING AV BILBARNSTOL MED BILBÄLTE
I följande tabell anges de europeiska bestämmelserna för hur godkända bilbarnstolar (a)
fästa med bilbälte ska monteras,
beroende på barnets vikt och plats i bilen:


Barnets vikt och ålder




Plats





Under 13 kg
(grupperna 0 (

b

)
och 0+)
Upp till ca 1 år



9 - 18 kg

(grupp 1)
Från 1 till ca 3 år

15 - 25 kg

(grupp 2)
Från 3 till ca 6 år

22 - 36 kg

(grupp 3)
Från 6 till ca 10 år
Passagerarsäte
fram (

c

)
med
bälteskudde


U (R)



U
(R)



U
(R)



U
(R)


Passagerarsäte
fram (c)
utan
bälteskudde

X



X



X



X



5 platser
(2 rader)

Ytterplatser i
baksäte


U

*


U

*


U

*


U

*

Mittplats i
baksäte


U



U



U



U


Vid montering av en bilbarnstol i baksätet, i framåtvänt eller bakåtvänt läge, skjut baksätet tillräckligt bakåt så att ryggstödet
på framsätet inte stör.

*
Bilbarnstolar med
stöd
(eller stag) skall monteras försiktigt i bilen. Ytterligare detaljer hittar du i avsnittet "Montering av
bilbarnstolar med stöd".

BARNSÄKERHET
121

a
:
universal bilbarnstol som kan installeras i alla fordon med hjälp av säkerhetsbältet.

b
:
grupp 0: från födseln upp till 10 kg. Babyliftar och "bilsängar" kan inte installeras på passagerarplatsen fram.

c
:
ta reda på vad lagen säger i respektive land innan du monterar en bilbarnstol på denna plats.

U
:
plats som är anpassad för montering av typgodkänd universal bilbarnstol som fästs med bilbältet i bakåtvänt eller
framåtvänt läge.

U (R):
som U
, varvid bilsätet bör ställas i högsta läge.

L-:
endast de angivna bilbarnstolarna kan monteras på plats (beroende på land).

X:
plats olämplig för installation av bilbarnstol i angiven viktgrupp.
*

Bilbarnstolar med
stöd
(eller stag) skall monteras försiktigt i bilen. Ytterligare detaljer hittar du i avsnittet "Montering av
bilbarnstolar med stöd".

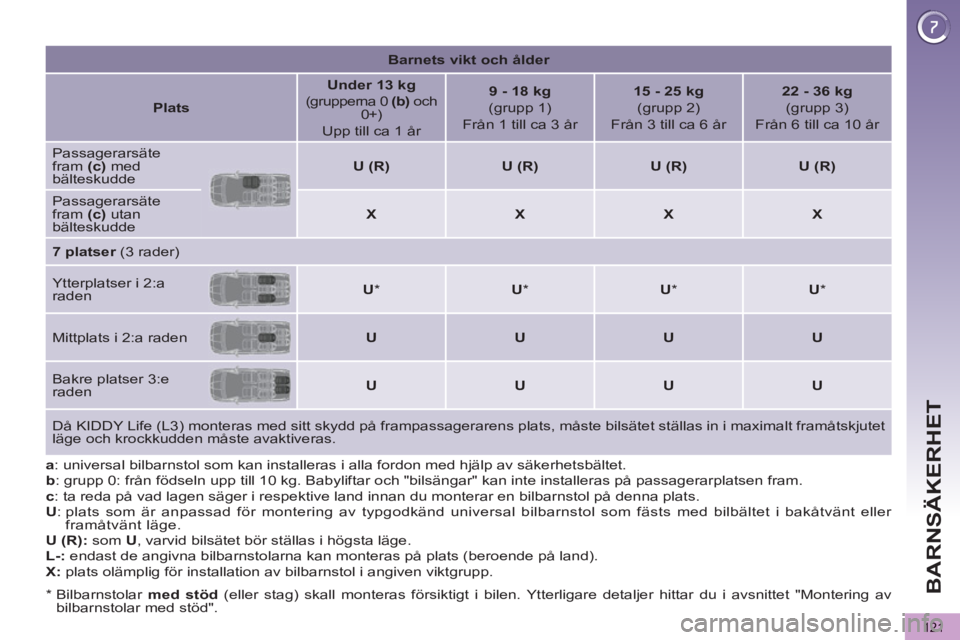

Barnets vikt och ålder




Plats



Under 13 kg

(grupperna 0 (b)
och
0+)
Upp till ca 1 år

9 - 18 kg

(grupp 1)
Från 1 till ca 3 år

15 - 25 kg

(grupp 2)
Från 3 till ca 6 år

22 - 36 kg

(grupp 3)
Från 6 till ca 10 år
Passagerarsäte
fram (c)
med
bälteskudde


U (R)



U (R)



U (R)



U (R)


Passagerarsäte
fram (c)
utan
bälteskudde


X



X



X



X



7 platser
(3 rader)

Ytterplatser i 2:a
raden


U

*


U

*


U

*


U

*

Mittplats i 2:a raden



U



U



U



U


Bakre platser 3:e
raden


U



U



U



U


Då KIDDY Life (L3) monteras med sitt skydd på frampassagerarens plats, måste bilsätet ställas in i maximalt framåtskjutet
läge och krockkudden måste avaktiveras.

BARNSÄKERHET
122

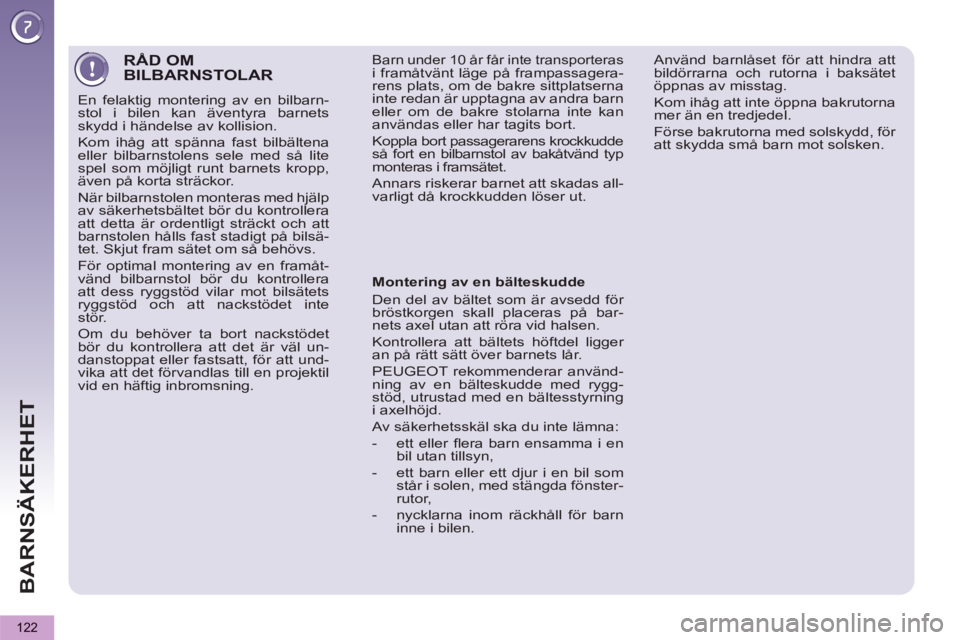

RÅD OMBILBARNSTOLAR
En felaktig montering av en bilbarn-
stol i bilen kan äventyra barnets
skydd i händelse av kollision.
Kom ihåg att spänna fast bilbältena
eller bilbarnstolens sele med så lite
spel som möjligt runt barnets kropp,
även på korta sträckor.
När bilbarnstolen monteras med hjälp
av säkerhetsbältet bör du kontrollera
att detta är ordentligt sträckt och att
barnstolen hålls fast stadigt på bilsä-
tet. Skjut fram sätet om så behövs.
För optimal montering av en framåt-
vänd bilbarnstol bör du kontrollera
att dess ryggstöd vilar mot bilsätets
ryggstöd och att nackstödet inte
stör.
Om du behöver ta bort nackstödet
bör du kontrollera att det är väl un-
danstoppat eller fastsatt, för att und-
vika att det förvandlas till en projektil
vid en häftig inbromsning.
Montering av en bälteskudde
Den del av bältet som är avsedd för
bröstkorgen skall placeras på bar-
nets axel utan att röra vid halsen.
Kontrollera att bältets höftdel ligger
an på rätt sätt över barnets lår.
PEUGEOT rekommenderar använd-
ning av en bälteskudde med rygg-
stöd, utrustad med en bältesstyrning
i axelhöjd.
Av säkerhetsskäl ska du inte lämna:


- ett eller fl era barn ensamma i en
bil utan tillsyn,

- ett barn eller ett djur i en bil som
står i solen, med stängda fönster-
rutor,

- nycklarna inom räckhåll för barn
inne i bilen. Använd barnlåset för att hindra att
bildörrarna och rutorna i baksätet
öppnas av misstag.
Kom ihåg att inte öppna bakrutorna
mer än en tredjedel.
Förse bakrutorna med solskydd, för
att skydda små barn mot solsken.


Barn under 10 år får inte transporteras i framåtvänt läge på frampassagera-
rens plats, om de bakre sittplatserna
inte redan är upptagna av andra barn
eller om de bakre stolarna inte kan
användas eller har tagits bort.
Koppla bort passagerarens krockkudde
så fort en bilbarnstol av bakåtvänd typ
monteras i framsätet.
Annars riskerar barnet att skadas all-
varligt då krockkudden löser ut.

BARNSÄKERHET
123

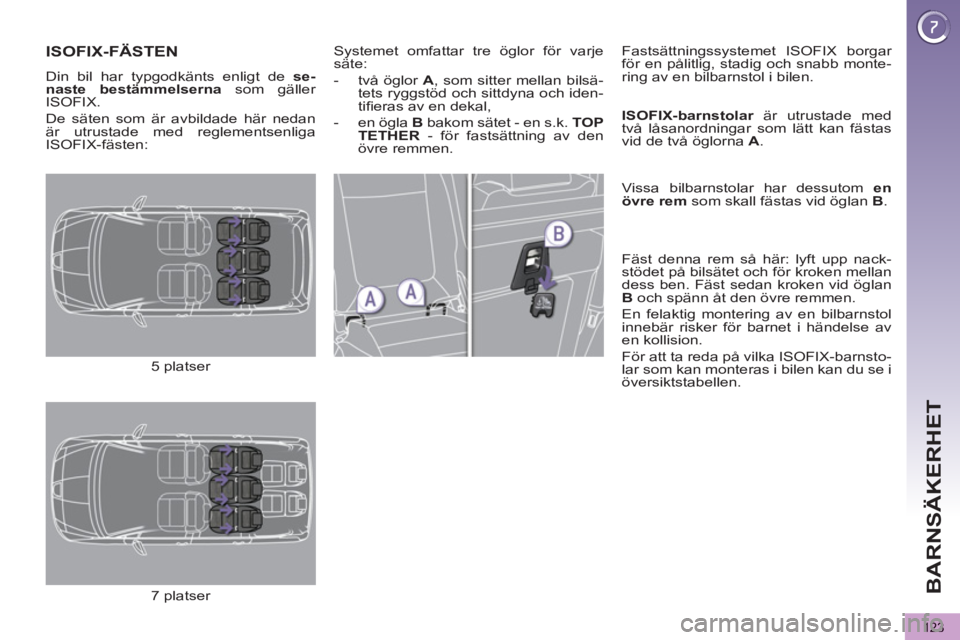

ISOFIX-FÄSTEN
Din bil har typgodkänts enligt de se-
naste bestämmelserna
som gäller
ISOFIX.
De säten som är avbildade här nedan
är utrustade med reglementsenliga
ISOFIX-fästen: Systemet omfattar tre öglor för varje
säte:


- två öglor A
, som sitter mellan bilsä-
tets ryggstöd och sittdyna och iden-
tifi eras av en dekal,

- en ögla B
bakom sätet - en s.k. TOP
TETHER
- för fastsättning av den
övre remmen. Fastsättningssystemet ISOFIX borgar
för en pålitlig, stadig och snabb monte-
ring av en bilbarnstol i bilen.

ISOFIX-barnstolar
är utrustade med
två låsanordningar som lätt kan fästas
vid de två öglorna A
.
Vissa bilbarnstolar har dessutom en
övre rem
som skall fästas vid öglan B
.
Fäst denna rem så här: lyft upp nack-
stödet på bilsätet och för kroken mellan
dess ben. Fäst sedan kroken vid öglan
B
och spänn åt den övre remmen.
En felaktig montering av en bilbarnstol
innebär risker för barnet i händelse av
en kollision.
För att ta reda på vilka ISOFIX-barnsto-
lar som kan monteras i bilen kan du se i
översiktstabellen.
5 platser
7 platser

BARNSÄKERHET
124

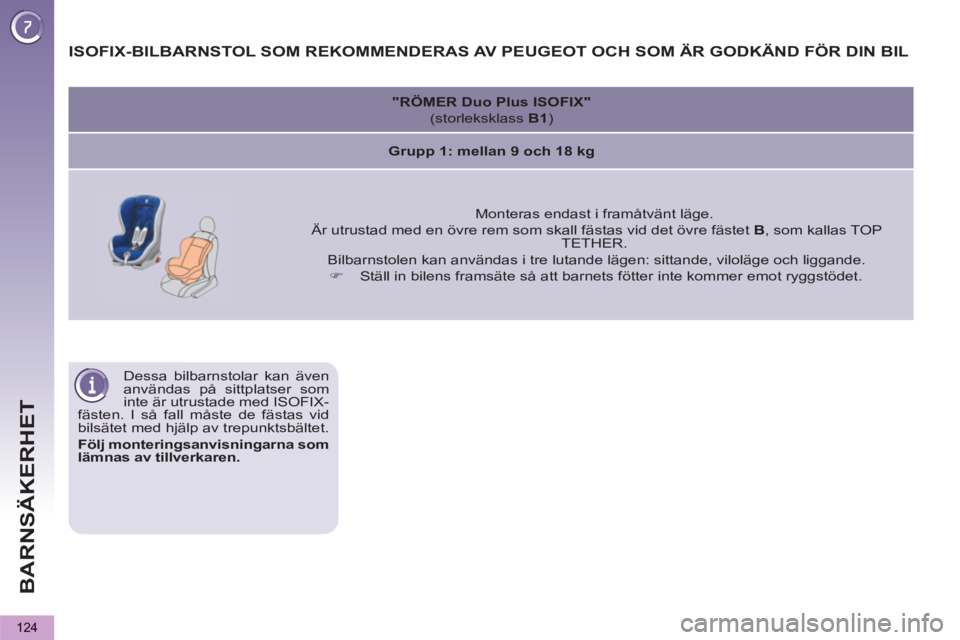

Dessa bilbarnstolar kan även
användas på sittplatser som
inte är utrustade med ISOFIX-
fästen. I så fall måste de fästas vid
bilsätet med hjälp av trepunktsbältet.

Följ monteringsanvisningarna som
lämnas av tillverkaren.
ISOFIX-BILBARNSTOL SOM REKOMMENDERAS AV PEUGEOT OCH SOM ÄR GODKÄND FÖR DIN BIL



"

RÖMER Duo Plus ISOFIX"

(storleksklass B1
)


Grupp 1: mellan 9 och 18 kg





Monteras endast i framåtvänt läge.
Är utrustad med en övre rem som skall fästas vid det övre fästet B
, som kallas TOP
TETHER.
Bilbarnstolen kan användas i tre lutande lägen: sittande, viloläge och liggande.


)
Ställ in bilens framsäte så att barnets fötter inte kommer emot ryggstödet.

./..
BARNSÄKERHET
125

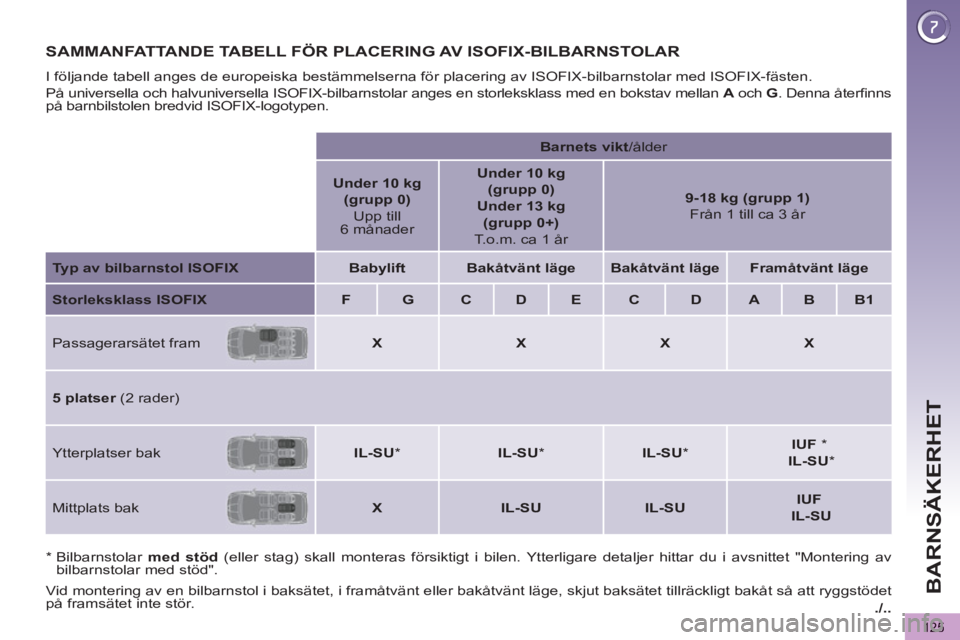

SAMMANFATTANDE TABELL FÖR PLACERING AV ISOFIX-BILBARNSTOLAR
I följande tabell anges de europeiska bestämmelserna för placering av ISOFIX-bilbarnstolar med ISOFIX-fästen.
På universella och halvuniversella ISOFIX-bilbarnstolar anges en storleksklass med en bokstav mellan A
och G
. Denna återfi nns
på barnbilstolen bredvid ISOFIX-logotypen.




Barnets vikt
/ålder


Under 10 kg
(grupp 0)

Upp till
6 månader


Under 10 kg

(grupp 0)


Under
13 kg

(grupp 0+)

T.o.m. ca 1 år

9-18 kg (grupp 1)

Från 1 till ca 3 år


Typ av bilbarnstol ISOFIX



Babylift



Bakåtvänt läge



Bakåtvänt läge



Framåtvänt läge




Storleksklass ISOFIX



F



G



C



D



E



C



D



A



B



B1


Passagerarsätet fram



X



X



X



X



5 platser
(2 rader)
Ytterplatser bak



IL-SU

*


IL-SU

*


IL-SU

*


IUF
*
IL-SU

*

Mittplats bak



X



IL-SU



IL-SU



IUF

IL-SU



*
Bilbarnstolar med
stöd
(eller stag) skall monteras försiktigt i bilen. Ytterligare detaljer hittar du i avsnittet "Montering av
bilbarnstolar med stöd".
Vid montering av en bilbarnstol i baksätet, i framåtvänt eller bakåtvänt läge, skjut baksätet tillräckligt bakåt så att ryggstödet
på framsätet inte stör.

BARNSÄKERHET
126

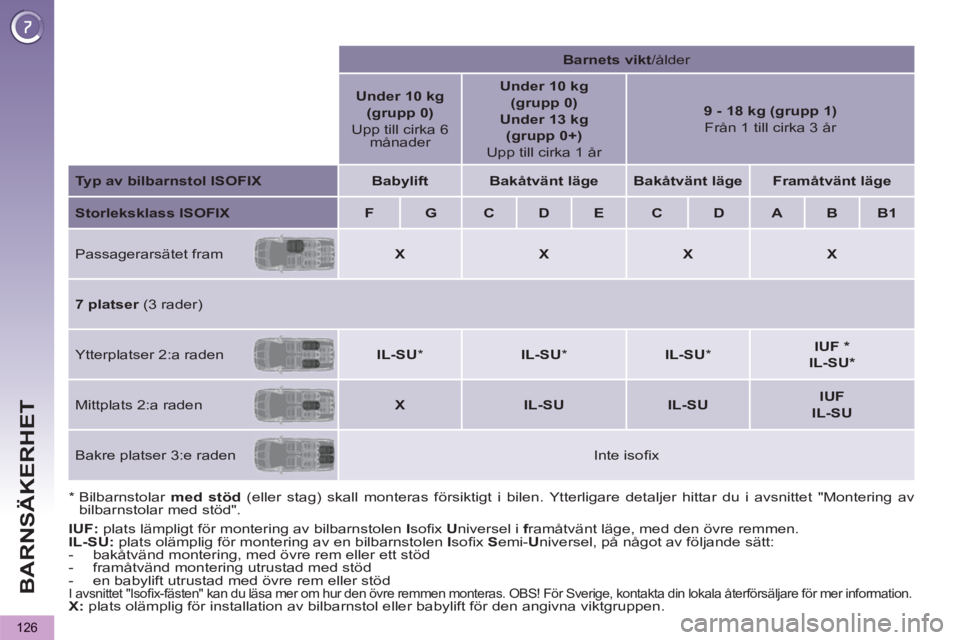

IUF:
plats lämpligt för montering av bilbarnstolen I
sofi x U
niversel i f
ramåtvänt läge, med den övre remmen.

IL-SU:
plats olämplig för montering av en bilbarnstolen I
sofi x S
emi- U
niversel, på något av följande sätt:


- bakåtvänd montering, med övre rem eller ett stöd

- framåtvänd montering utrustad med stöd

- en babylift utrustad med övre rem eller stöd

I avsnittet "Isofi x-fästen" kan du läsa mer om hur den övre remmen monteras. OBS! För Sverige, kontakta din lokala återförsäljare för mer information.

X:
plats olämplig för installation av bilbarnstol eller babylift för den angivna viktgruppen.



Barnets vikt
/ ålder



Under 10 kg
(grupp 0)

Upp till cirka 6
månader

Under 10 kg
(grupp 0)
Under 13 kg
(grupp 0+)

Upp till cirka 1 år

9 - 18 kg (grupp 1)

Från 1 till cirka 3 år


Typ av bilbarnstol ISOFIX



Babylift



Bakåtvänt läge



Bakåtvänt läge



Framåtvänt läge




Storleksklass ISOFIX



F



G



C



D



E



C



D



A



B



B1


Passagerarsätet fram



X



X



X



X



7 platser
(3 rader)
Ytterplatser 2:a raden



IL-SU

*


IL-SU

*


IL-SU

*


IUF *


IL-SU *


Mittplats 2:a raden



X



IL-SU



IL-SU



IUF

IL-SU


Bakre platser 3:e raden


Inte isofi x
*

Bilbarnstolar med
stöd
(eller stag) skall monteras försiktigt i bilen. Ytterligare detaljer hittar du i avsnittet "Montering av
bilbarnstolar med stöd".

BARNSÄKERHET
127

Systemet är fristående och er-
sätter under inga omständig-
heter centrallåsreglaget.
Kontrollera barnlåsets status
varje gång tändningen slås på.
Dra alltid ur tändningsnyckeln när du
går ut ur bilen, även om det bara är
för en kort stund.
I händelse av en häftig krock avaktive-
ras det elektriska barnlåset automatiskt,
så att passagerarna i baksätet kan ta
sig ut.

MEKANISKT
BARNSÄKERHETSLÅS
Mekaniskt system som används för att
hindra öppning av bakdörr med det inre
dörrhandtaget.
Reglaget är placerat på kanten av var-
dera bakdörren.


)
Vrid det röda reglaget ett åttonde-
dels varv med tändningsnyckeln en-
ligt vad som anges på etiketten på
dörren. Kontrollera att den stängts
ordentligt.

ELEKTRISKT BARNLÅS

Fjärrstyrt system som används för att
hindra öppning av bakdörrarna med de
inre dörrhandtagen och användning av
fönsterhissarna i baksätet.


)
Tryck på denna knapp med tänd-
ningen påslagen.
Lampan på knappen tänds, åtföljd av
ett meddelande som bekräftar aktive-
ringen.
Denna kontrollampa förblir tänd så
länge barnlåset är aktiverat.
Det går fortfarande att öppna dörrarna
utifrån och föraren kan använda elföns-
terhissarna bak.
Låsning

Upplåsning


)
Vrid det röda reglaget ett åttondedels
varv med tändningsnyckeln.




Aktivering
Bortkoppling


)
Tryck en gång till på knappen med
tändningen påslagen.
Lampan på knappen släcks, åtföljd av
ett meddelande som bekräftar bort-
kopplingen.
Denna kontrollampa förblir släckt så
länge barnlåset är bortkopplat.


Alla andra indikeringar med kon-
trollampan tyder på en funktions-
störning i det elektriska barnlåset.
Låt en PEUGEOT-verkstad eller en annan
kvalifi cerad verkstad göra en kontroll.

SÄ
K
128
BLINKERSLJUS
Om du glömmer att koppla
bort blinkersen i mer än tjugo
sekunder ökar ljudsignalens
volym, när hastigheten överstiger
60 km/tim.


)

Tryck belysningsreglaget helt nedåt,
när du ska svänga till vänster.

)
Tryck belysningsreglaget helt uppåt,
när du ska svänga till höger.
VARNINGSBLINKERS

Visuellt varningssystem som använder
körriktningsvisarna för att varna andra
trafi kanter vid motorstopp, bogsering el-
ler bilolycka.


)
Vippa eller tryck på knapp A
, körrikt-
ningsvisarna blinkar.
De fungerar med tändningen frånslagen.
Automatisk tändning av varningsblinkers

Vid en nödbromsning tänds varnings-
blinkersen automatiskt, beroende på
hur kraftig hastighetssänkningen är.
De släcks automatiskt vid det första
gaspådraget.


)
Du kan även släcka dem genom att
trycka på knappen.

SIGNALHORN



)
Tryck på någon av rattekrarna.

Använd signalhornet sparsamt
och bara i följande fall:


- omedelbar fara,

-
omkörning av cyklist eller fotgängare,


- då du närmar dig en plats utan sikt.

Signalhornet används för att varna an-
dra trafi kanter med en ljudsignal vid en
omedelbar fara.

Filbytesfunktion
Tryck reglaget en gång uppåt eller ned-
åt utan att passera den tröga punkten,
så blinkar motsvarande blinkersljus tre
gånger.
