tow PEUGEOT 5008 2012 Instrukcja obsługi (in Polish)

Na stronie Internetowej SERVICE BOX PEUGEOT
umożliwia bezpłatne i łatwe przeglądanie dokumenta-
cji samochodu on line.

Państwa samochód żyje w Internecie!


Prosimy sprawdzić najnowsze dostępne informacje.


Prosimy otworzyć stronę http://public.servicebox.peugeot.com :

Prosta i łatwa w obsłudze aplikacja SERVICE BOX daje
dostęp do:

Bardzo ważna informacja serwisowa:


Montaż wyposażenia lub akcesoriów elektrycznych, nie zatwierdzonych przez Automobiles PEUGEOT, może spo-
wodować usterkę elektronicznego systemu w samochodzie. Proszę zwrócić uwagę na tę informację i skontaktować
się z przedstawicielem Marki PEUGEOT, który przedstawi Państwu ofertę zatwierdzonych elementów doposażenia
i osprzętu.

●
Instrukcji obsługi,

●
poprzednich wersji Dokumentacji pokładowej.


wybrać język,
kliknąć odnośnik w strefi e "Klienci indywidualni",
aby móc przeglądać Dokumentację pokładową.
wybrać model samochodu,
na koniec kliknąć interesujący dział. wybrać rodzaj nadwozia i datę wydania instrukcji, Otworzy się okno, w którym znajdują się wszystkie in-
strukcje obsługi...

Odsyłacz do strony:

taki symbol odsyła Państwa
do strony, na której można
znaleźć szczegółowe informa-
cje na dany temat.


Legenda

Ochrona środowiska:

taki symbol towarzyszy po-
radom związanym z ochroną
środowiska.


Informacja:

taki symbol zwraca uwagę na
dodatkowe informacje, mogą-
ce przydać się dla lepszego wykorzy-
stywania samochodu.


Ostrzeżenie:

taki symbol oznacza ostrzeże-
nie, które należy bezwzględnie
wziąć pod uwagę dla bezpieczeństwa
swojego, innych oraz aby nie spowo-
dować uszkodzenia samochodu.
SZANOWNI PAŃSTWO

Dziękujemy za wybranie 5008, symbo-
lu zaufania, pasji i inspiracji.
Mamy nadzieję, że niniejsza instrukcja
obsługi pozwoli Państwu w pełni wyko-
rzystać zalety 5008 w każdej możliwej
sytuacji.
Na pierwszych stronach instrukcji znaj-
duje się obrazkowy spis treści, a po
nim wprowadzenie, ułatwiające pozna-
nie samochodu.
Szczegółowe informacje na temat 5008,
komfortu, bezpieczeństwa oraz stano-
wiska kierowcy opisane są w kolejnych
rozdziałach, prezentujących zalety samo-
chodu, aby móc w pełni z nich korzystać.
Na końcu instrukcji znajduje się indeks
obrazkowy, który ułatwi Państwu szyb-
kie odnalezienie danego wyposażenia
lub funkcji.
Poszczególne modele mogą posiadać
tylko część opisanego w niniejszej in-
strukcji wyposażenia w zależności od
poziomu wykończenia, modeli, wersji
oraz przepisów obowiązujących w kra-
ju, w którym zostały sprzedane.

W
P
19

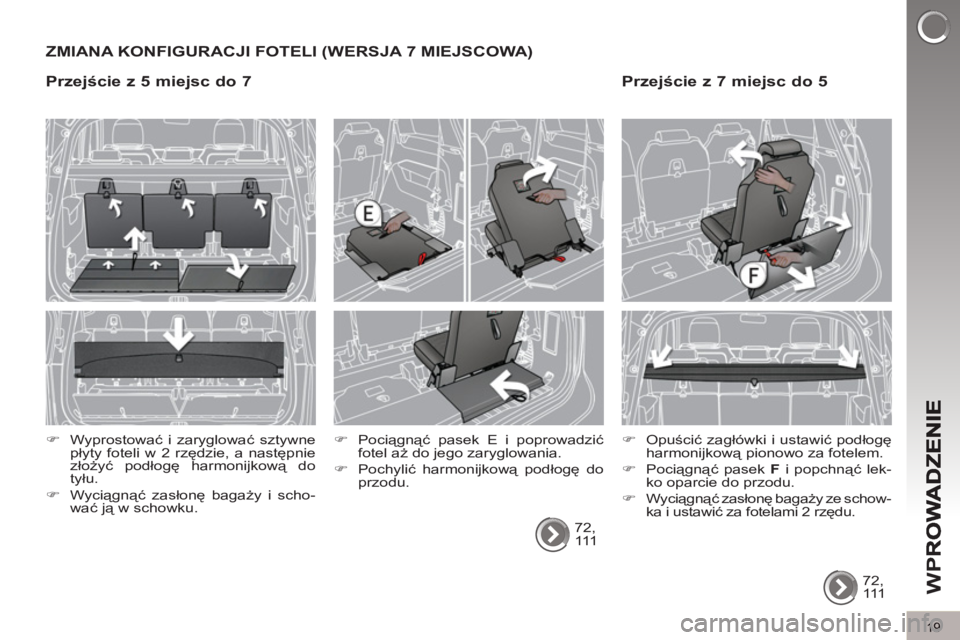

ZMIANA KONFIGURACJI FOTELI (WERSJA 7 MIEJSCOWA)
72,
111
)
Pociągnąć pasek E i poprowadzić
fotel aż do jego zaryglowania.

)
Pochylić harmonijkową podłogę do
przodu.

)
Opuścić zagłówki i ustawić podłogę
harmonijkową pionowo za fotelem.

)
Pociągnąć pasek F
i popchnąć lek-
ko oparcie do przodu.

)
Wyciągnąć zasłonę bagaży ze schow-
ka i ustawić za fotelami 2 rzędu.

)
Wyprostować i zaryglować sztywne
płyty foteli w 2 rzędzie, a następnie
złożyć podłog
ę harmonijkową do
tyłu.

)
Wyciągnąć zasłonę bagaży i scho-
wać ją w schowku.
Przejście z 7 miejsc do 5 Przejście z 5 miejsc do 7

72,
111

27
K
O

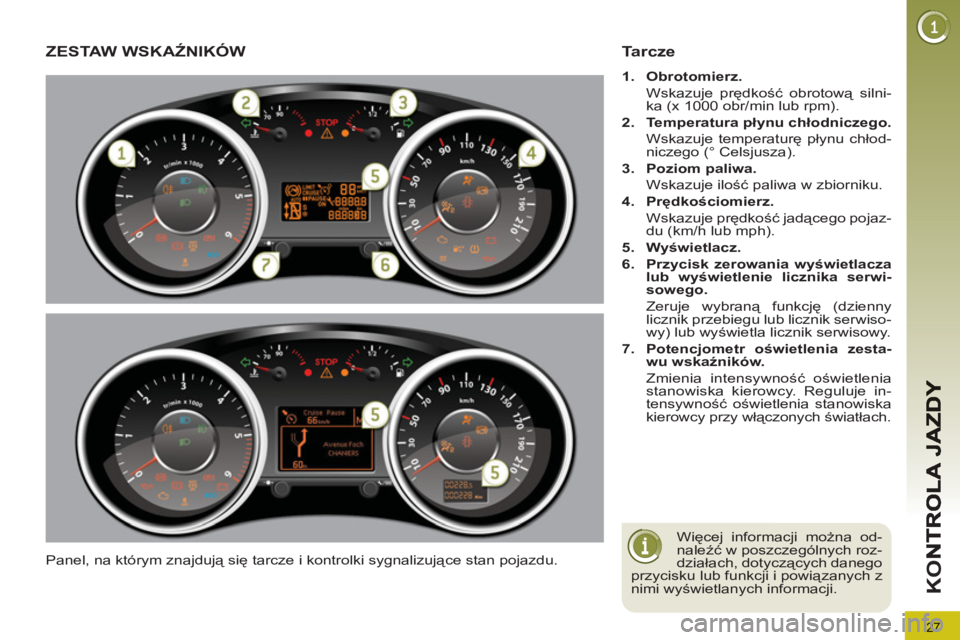

ZESTAW WSKAŹNIKÓW

Panel, na którym znajdują się tarcze i kontrolki sygnalizujące stan pojazdu.
Tarcze



1.
Obrotomierz.


Wskazuje prędkość obrotową silni-
ka (x 1000 obr/min lub rpm).

2.
Temperatura płynu chłodniczego.


Wskazuje temperaturę płynu chłod-
niczego (° Celsjusza).

3.
Poziom paliwa.


Wskazuje ilość paliwa w zbiorniku.

4.
Prędkościomierz.


Wskazuje prędkość jadącego pojaz-
du (km/h lub mph).

5.
Wyświetlacz.


6.
Przycisk zerowania wyświetlacza
lub wyświetlenie licznika serwi-
sowego.


Zeruje wybraną funkcję (dzienny
licznik przebiegu lub licznik serwiso-
wy) lub wyświetla licznik serwisowy.

7.
Potencjometr oświetlenia zesta-
wu wskaźników.


Zmienia intensywność oświetlenia
stanowiska kierowcy. Reguluje in-
tensywność oświetlenia stanowiska
kierowcy przy w
łączonych światłach.
Więcej informacji można od-
naleźć w poszczególnych roz-
działach, dotyczących danego
przycisku lub funkcji i powiązanych z
nimi wyświetlanych informacji.

29
K
O

Parametry pojazdu
To menu pozwala włączyć lub wyłączyć
niektóre funkcje prowadzenia i komfortu
(zależnie od kraju przeznaczenia):


- wycieraczka szyby sprzężona z bie-
giem wstecznym (patrz rozdział "Wi-
doczność"),

- odryglowanie selektywne (patrz roz-
dział "Otwieranie"),

- oświetlenie towarzyszące i witające
(patrz rozdział "Widoczność"),

- oświetlenie wewnętrzne (patrz roz-
dział "Widoczność"),

- światła dzienne (patrz rozdział "Wi-
doczność"),

- refl ektory kierunkowe (patrz rozdział
"Widoczność"),

- hamulec parkingowy automatyczny
lub ręczny (patrz rozdział "Prowa-
dzenie").


Wybór jednostek
To menu pozwala wybrać jednostki:
temperatury (°C lub °F) i zużycia paliwa
(l/100, mpg lub km/l).

Wybór języka
To menu pozwala wybrać język wy-
świetlanych informacji: Niemiecki, An-
gielski, Hiszpański, Francuski, Włoski,
Holenderski, Portugalski, Turecki * . Menu główne i znajdujące się
w nim funkcje są dostępne wy-
łącznie na postoju, za pośred-
nictwem przycisków od 1
do 4
.
Po przekroczeniu pewnej prędkości
na wyświetlaczu wyświetli się komu-
nikat, który informuje, że nie można
wyświetlić głównego menu.
Wyświetlenia komputera pokładowe-
go dostępne są wyłącznie podczas
jazdy, za pośrednictwem przycisku
2
i 3
(patrz rozdział "Komputer pokła-
dowy").

Menu główne


)
Nacisnąć przycisk 1
, aby otworzyć
menu główne i wybrać jedną z na-
stępujących funkcji:


- "Parametry pojazdu",

- "Wybór języka",

- "Wybór jednostek".

)
Nacisnąć przycisk 2
lub 3
, aby poru-
szać się po ekranie.

)
Nacisnąć ponownie przycisk 1
, aby
zatwierdzić w wybór.


*
W zależności od kraju przeznaczenia.
Kontrolki

Sygnalizatory wzrokowe informują kie-
rowcę o włączeniu danego systemu
(kontrolki działania lub wyłączenia) lub
o pojawieniu się usterki (kontrolka alar-
mowa).

Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają
się na kilka sekund w momencie włą-
czenia zapłonu.
Po uruchomieniu silnika kontrolki te po-
winny zgasnąć.
Jeżeli palą się na stałe przed ruszeniem,
sprawdzić znaczenie danego alarmu.

Ostrzeżenia powiązane
Zapaleniu się niektórych kontrolek
może towarzyszyć sygnał dźwiękowy i
komunikat na ekranie wielofunkcyjnym.
Kontrolka może zapalić się na
stałe lub migać.
Niektóre kontrolki mogą posia-
dać dwa tryby sygnalizacji. Tylko na
podstawie związku sygnału kontrolki
ze stanem pracy samochodu można
stwierdzić, czy jest to sytuacja nor-
malna, czy pojawiła się usterka.

31
K
O


Kontrolka



jest
zapalona



Przyczyna



Działanie / Uwagi




Wyłączenie
automatycznych
funkcji
elektrycznego
hamulca
postojowego


na stałe. Wyłączenie lub usterka
funkcji "automatycznego
włączania hamulca"
(po wyłączeniu silnika) i
"automatycznego zwalniania
hamulca". Włączyć funkcję (zależnie od kraju
przeznaczenia) w menu konfi guracji samochodu
lub skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.


Stopa na
hamulcu


na stałe. Pedał hamulca powinien być
wciśnięty. Nacisnąć pedał hamulca, aby uruchomić silnik
w przypadku zautomatyzowanej ręcznej skrzyni
biegów z 6 biegami (dźwignia w położeniu N
)
lub automatycznej skrzyni biegów (dźwignia w
położeniu P
).
Zwalniając hamulec postojowy, bez naciskania
pedału hamulca, kontrolka pozostanie zapalona.

miga.

W zautomatyzowanej
ręcznej skrzyni biegów, jeżeli
samochód jest przytrzymywany
na wzniesieniu za pomocą
pedału przyspieszenia,
sprzęgło się przegrzewa.

Użyć pedała hamulca i/lub elektrycznego
hamulca postojowego.

Pomiar
dostępnego
miejsca
na stałe. Włączona funkcja pomiaru
dostępnego miejsca. Nacisnąć odpowiedni przycisk, aby ją wyłączyć.

miga. System wykonuje pomiar
miejsca. Po wykonaniu pomiaru, kontrolka znowu pali się
na stałe.




Stop & Start


na stałe.

Funkcja Stop & Start przełączyła
silnik w tryb STOP wskutek
zatrzymania samochodu (czerwone
światło, znak stop, korki, ...).
Kontrolka gaśnie i silnik rusza automatycznie
w trybie START, gdy tylko kierowca chce
odjechać.

miga
przez kilka
sekund,
a potem
gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START włączył się
automatycznie. Patrz rozdział "Jazda - § Stop & Start" odnośnie
do szczególnych przypadków trybu STOP i
trybu START.

32
K
O










Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.
Może temu towarzyszyć sygnał dźwiękowy i komunikat na ekranie wielofunkcyjnym.



Kontrolka



jest
zapalona



Przyczyna



Działanie / Uwagi




System
poduszki
powietrznej
pasażera


na stałe. Przełącznik w schowku
znajduje się w położeniu
"OFF"
.


Czołowa poduszka powietrzna
pasażera jest wyłączona.
W tym przypadku można
zainstalować fotelik dziecięcy
"tyłem do kierunku jazdy".

Aby włączyć czołową poduszkę
powietrzną
pasażera, należy ustawić przełącznik w
położeniu "ON"
.
W tym wypadku nie należy montować fotelika
dziecięcego "tyłem do kierunku jazdy".

ESP/ASR

na stałe. Przycisk w dolnej lewej
części deski rozdzielczej
jest wciśnięty. Kontrolka
przycisku świeci się.
ESP/ASR jest wyłączony.
ESP: kontrola dynamiczna
stabilności.
ASR: system zapobiegający
poślizgowi kół. Nacisnąć przycisk, aby włączyć ESP/ASR.
Kontrolka gaśnie.
System ESP/ASR włącza się automatycznie po
uruchomieniu samochodu.
W przypadłku rozłączenia system aktywuje się
automatycznie powyżej 50 km/h.

K
O










Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy włączonym silniku lub podczas jazdy sygnalizuje usterkę wymagającą in-
terwencji kierowcy.
Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga przeprowadzenia dodatkowej diagnostyki poprzez
zapoznanie się z komunikatem wyświetlanym na ekranie wielofunkcyjnym.
W razie wątpliwości skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.



Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi



STOP


na stałe, sama albo
powiązana z inną
kontrolką alarmową,
sygnałem dźwiękowym
i komunikatem na
ekranie.
Zapalenie kontrolki wiąże się
z poważną usterką układu
hamulcowego, układu
kierowniczego ze wspomaganiem,
układu smarowania silnika, układu
chłodzenia lub przebiciem opony.
Należy koniecznie zatrzymać pojazd
zachowując wszelkie środki bezpieczeństwa,
gdyż silnik może się wyłączyć podczas jazdy.
Zatrzymać się, wyłączyć zapłon i
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.






Service


świeci czasowo. Pojawienie się mniejszych
usterek niepowiązanych z
żadną kontrolką. Zidentyfi kować usterkę sprawdzając
komunikat wyświetlony na ekranie, np.:


- zamknięcie drzwi, bagażnika lub
pokrywy silnika,

- poziom oleju silnikowego,

- poziom płynu spryskiwacza szyb,

- bateria pilota zdalnego sterowania,

- ciśnienie w ogumieniu,

- zatkanie fi ltra cząstek stałych (Diesel),

- ...
W razie innych usterek skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

na stałe. Pojawienie się poważnych
usterek niepowiązanych z
żadną kontrolką.

Zidentyfi kować usterkę sprawdzając komunikat
wyświetlony na ekranie i jak najszybciej
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.


(FAP: fi ltr
cząstek
stałych,
Diesel)




na stałe, sprzężona
czasowo z
komunikatem o ryzyku
zatkania fi ltra FAP.
Sygnalizuje początek
zatkania fi ltra cząstek
stałych. Gdy tylko warunki na drodze na to
pozwolą, wykonać regenerację fi ltra
jadąc z prędkością co najmniej 60 km/h
aż do zgaśnięcia kontrolki serwisowej.

na stałe.

Sygnalizuje minimalny poziom w zbiorniku
dodatku do oleju napędowego.
Jak najszybciej uzupełnić poziom w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.

34
K
O

Elektryczny
hamulec
postojowy
miga. Włączanie lub wyłączanie
elektrycznego hamulca
postojowego zostało
przerwane. Należy koniecznie zatrzymać pojazd
zachowując wszelkie środki bezpieczeństwa.
Zatrzymać samochód na poziomej powierzchni,
wyłączyć zapłon i skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym .

+
Usterka
elektrycznego
hamulca
postojowego
na stałe. Elektryczny hamulec
postojowy jest uszkodzony.
Włączanie / wyłączanie automatyczne nie jest
już możliwe.
Jak najszybciej skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Hamulec może być zwolniony ręcznie przy
zastosowaniu procedury odblokowania
awaryjnego.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w rozdziale
"Jazda".


Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi



Układ
hamulcowy
na stałe, powiązana
z kontrolką STOP. Duży spadek poziomu płynu
w układzie hamulcowym.

Należy koniecznie zatrzymać się z zachowaniem
wszelkich środków bezpieczeństwa.
Uzupełnić poziom płynem hamulcowym zalecanym
przez PEUGEOTA.
Jeżeli problem nadal występuje, sprawdzić układ w ASO
sieci PEUGEOT lub w warsztacie specjalistycznym.

+
na stałe, powiązana
z kontrolką usterki
elektrycznego
hamulca
postojowego, jeżeli
jest on zwolniony. Usterka układu
hamulcowego.
Należy koniecznie zatrzymać się z
zachowaniem wszelkich środków
bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.

+
na stałe, powiązana
z kontrolkami STOP
i ABS. Usterka elektronicznego
rozdzielacza siły hamowania
(REF).
Należy koniecznie zatrzymać się z zachowaniem
wszelkich środków bezpieczeństwa.

Sprawdzić działanie w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.


System
zapobiegający
zablokowaniu
kół (ABS)



na stałe. Usterka systemu zapobiega-
jącego zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z
umiarkowaną prędkością i jak najszybciej
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.

K
O


Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi





System
autodiagnostyki
silnika


na stałe. Usterka układu czystości
spalin.
Kontrolka powinna zgasnąć po uruchomieniu
silnika.
Jeżeli nie zgaśnie, skontaktować się szybko z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.

miga. Usterka systemu kontroli
silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.






Minimalny
poziom
paliwa


na stałe, wskazówka
w czerwonej strefi e. Gdy kontrolka zapali się po
raz pierwszy w zbiorniku
paliwa znajduje się około
6 litrów paliwa .
Od tego momentu jedziesz
na rezerwie paliwa.
Należy bezwzględnie uzupełnić poziom paliwa, aby
uniknąć unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu
stacyjki dopóki nie zostanie zatankowana
wystarczająca ilość paliwa.

Pojemność zbiornika: około 60 litrów
.
Nigdy nie doprowadzać do unieruchomienia silnika
z powodu braku paliwa, może to spowodować
uszkodzenie układu oczyszczania spalin i wtryskowego.



Temperatura
maksymalna
płynu
chłodzącego

na stałe, wskazówka
w czerwonej strefi e. Zbyt wysoka temperatura
w układzie chłodzenia.

Należy koniecznie zatrzymać pojazd zachowując
wszelkie środki bezpieczeństwa.
Przed dolaniem płynu, jeśli to konieczne, należy
poczekać na ostygnięcie silnika.
Jeżeli problem nie zniknie, skontaktować się
z ASO SIECI PEUGEOT lub z warsztatem
specjalistycznym.


Ciśnienie
oleju
silnikowego


na stałe. Usterka układu smarowania
silnika. Należy koniecznie zatrzymać pojazd z
zachowaniem środków bezpieczeństwa.

Zatrzymać się, wyłączyć zapłon i skontaktować się z
ASO sieci PEUGEOT lub z warsztatem specjalistycznym.


Dynamiczna
kontrola
stabilności
(ESP/ASR)


miga. Uruchomienie regulacji ESP/
ASR. System optymalizuje działanie układu
napędowego i poprawia stabilność
pojazdu.

na stałe.

Jeżeli system nie jest wyłączony
(naciśnięcie przycisku i
zapalenie kontrolki) oznacza
usterkę systemu ESP/ASR.
Sprawdzić w ASO SIECI PEUGEOT lub
w warsztacie specjalistycznym.
