Page 71 of 364
CO
69
Panel rígido
Hay un panel rígido fijado al respaldo
de cada asiento de la 2ª fila.
Este panel permite:
- obtener una superficie de carga con-
tinua en el maletero, independiente-
mente de la posición de los asientos;
- evitar el deslizamiento de objetos
bajo los asientos de la 2ª fila. Cada
panel soporta una carga máxima de
30 kg.
Desbloqueo/Bloqueo del panel
rígido
)
Antes de desplegar los paneles rígi-
dos, compruebe que los asientos de la
2ª fila estén retrocedidos al máximo.
)
Deslice hacia arriba el pestillo E
del
panel para desbloquearlo.
)
Levante el panel y deslice el pesti-
llo E
hacia abajo para bloquearlo.
Entrada/Salida de la 3ª fila (7 plazas) Recolocación del asiento desdeel exterior con la puerta abierta
Si hay pasajeros sentados en 3ª fila
(7 plazas):
)
Lleve el conjunto hacia atrás ma-
nualmente hasta el tope. El asiento
no volverá a la posición de retroce-
so máximo, con el fin de preservar
espacio para las piernas de los pa-
sajeros de la 3ª fila.
)
Abata el cojín de asiento.
)
Levante la bandeja de tipo "avión" del
asiento de la 2ª fila, si está bajada.
)
Tire hacia arriba de la palanca F
. El
asiento se desbloqueará y el cojín
de asiento se levantará hasta el res-
paldo.
)
Empuje el respaldo del asiento hacia
delante, manteniendo la palanca F
hacia delante.

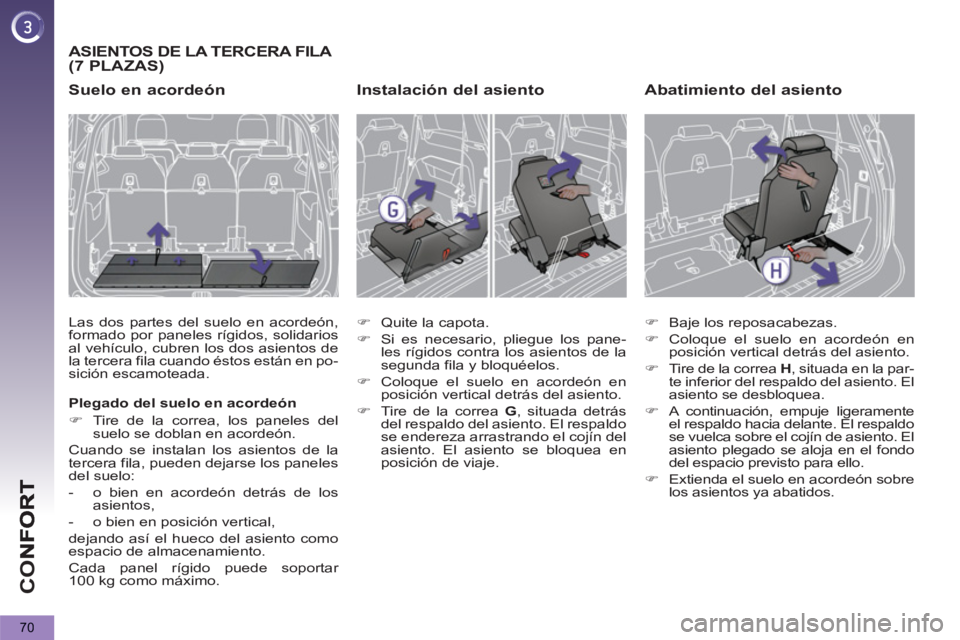

Page 72 of 364
CO
70
ASIENTOS DE LA TERCERA FILA (7 PLAZAS)
Suelo en acordeón
Las dos partes del suelo en acordeón,
formado por paneles rígidos, solidarios
al vehículo, cubren los dos asientos de
la tercera fila cuando éstos están en po-
sición escamoteada.
Plegado del suelo en acordeón
)
Tire de la correa, los paneles del
suelo se doblan en acordeón.
Cuando se instalan los asientos de la
tercera fila, pueden dejarse los paneles
del suelo:
- o bien en acordeón detrás de los
asientos,
- o bien en posición vertical,
dejando así el hueco del asiento como
espacio de almacenamiento.
Cada panel rígido puede soportar
100 kg como máximo.
Instalación del asiento
)
Quite la capota.
)
Si es necesario, pliegue los pane-
les rígidos contra los asientos de la
segunda fila y bloquéelos.
)
Coloque el suelo en acordeón en
posición vertical detrás del asiento.
)
Tire de la correa G
, situada detrás
del respaldo del asiento. El respaldo
se endereza arrastrando el cojín del
asiento. El asiento se bloquea en
posición de viaje.
Abatimiento del asiento
)
Baje los reposacabezas.
)
Coloque el suelo en acordeón en
posición vertical detrás del asiento.
)
Tire de la correa H
, situada en la par-
te inferior del respaldo del asiento. El
asiento se desbloquea.
)
A continuación, empuje ligeramente
el respaldo hacia delante. El respaldo
se vuelca sobre el cojín de asiento. El
asiento plegado se aloja en el fondo
del espacio previsto para ello.
)
Extienda el suelo en acordeón sobre
los asientos ya abatidos.

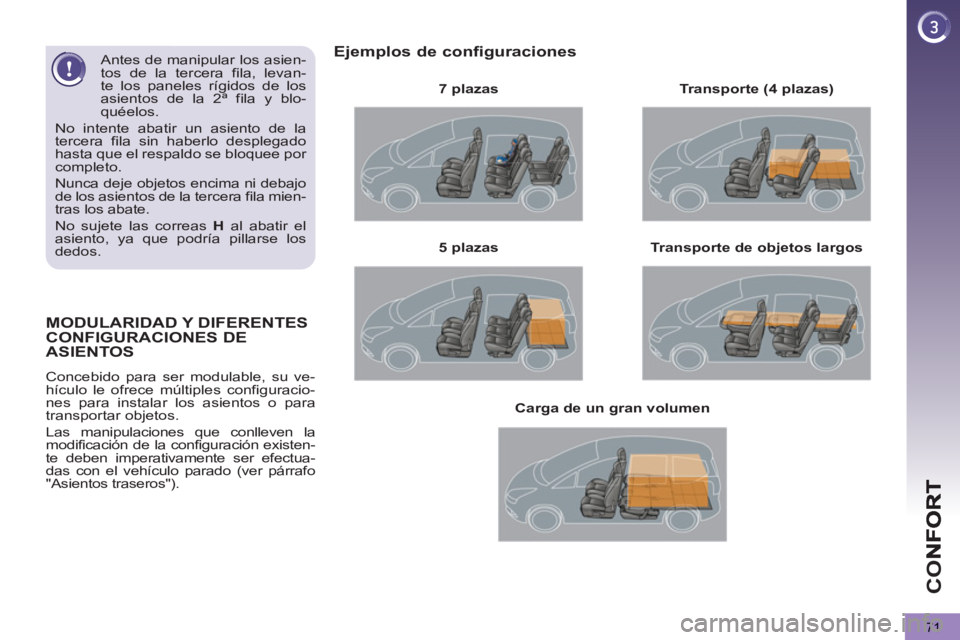

Page 73 of 364
CO
71
MODULARIDAD Y DIFERENTES
CONFIGURACIONES DE
ASIENTOS
Concebido para ser modulable, su ve-
hículo le ofrece múltiples configuracio-
nes para instalar los asientos o para
transportar objetos.
Las manipulaciones que conlleven la
modificación de la configuración existen-
te deben imperativamente ser efectua-
das con el vehículo parado (ver párrafo
"Asientos traseros").
Ejemplos de configuraciones
7 plazas
Transporte de objetos largos
5 plazas
Transporte (4 plazas)
Carga de un gran volumen
Antes de manipular los asien-
tos de la tercera fila, levan-
te los paneles rígidos de los
asientos de la 2ª fila y blo-
quéelos.
No intente abatir un asiento de la
tercera fila sin haberlo desplegado
hasta que el respaldo se bloquee por
completo.
Nunca deje objetos encima ni debajo
de los asientos de la tercera fila mien-
tras los abate.
No sujete las correas H
al abatir el
asiento, ya que podría pillarse los
dedos.

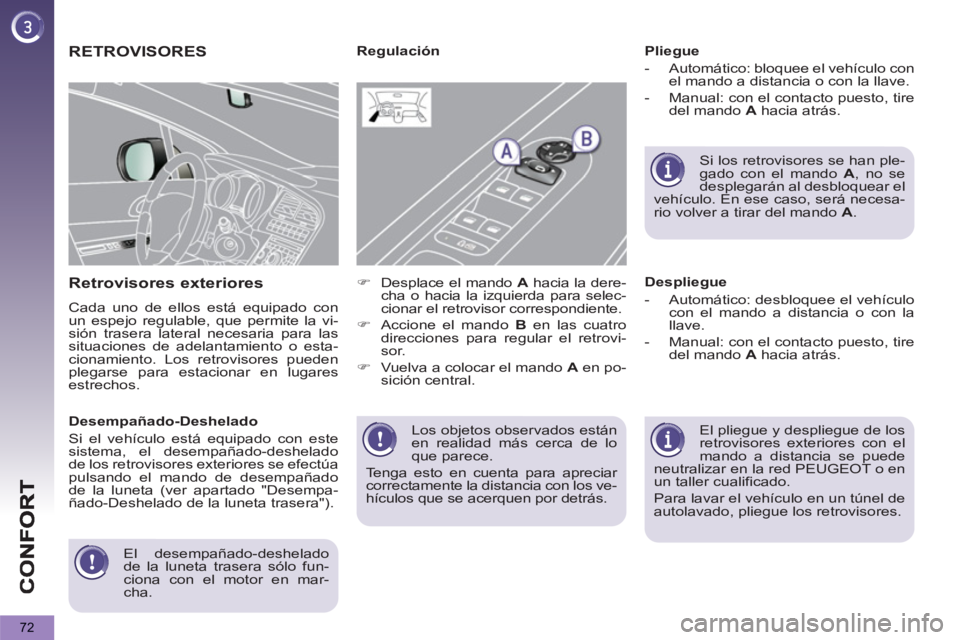

Page 74 of 364
72
Los objetos observados están
en realidad más cerca de lo
que parece.
Tenga esto en cuenta para apreciar
correctamente la distancia con los ve-
hículos que se acerquen por detrás.
RETROVISORES
Retrovisores exteriores
Cada uno de ellos está equipado con
un espejo regulable, que permite la vi-
sión trasera lateral necesaria para las
situaciones de adelantamiento o esta-
cionamiento. Los retrovisores pueden
plegarse para estacionar en lugares
estrechos.
Pliegue
- Automático: bloquee el vehículo con
el mando a distancia o con la llave.
- Manual: con el contacto puesto, tire
del mando A
hacia atrás.
El pliegue y despliegue de los
retrovisores exteriores con el
mando a distancia se puede
neutralizar en la red PEUGEOT o en
un taller cualificado.
Para lavar el vehículo en un túnel de
autolavado, pliegue los retrovisores.
Regulación
Despliegue
- Automático: desbloquee el vehículo
con el mando a distancia o con la
llave.
- Manual: con el contacto puesto, tire
del mando A
hacia atrás.
Si los retrovisores se han ple-
gado con el mando A
, no se
desplegarán al desbloquear el
vehículo. En ese caso, será necesa-
rio volver a tirar del mando A
.
)
Desplace el mando A
hacia la dere-
cha o hacia la izquierda para selec-
cionar el retrovisor correspondiente.
)
Accione el mando B
en las cuatro
direcciones para regular el retrovi-
sor.
)
Vuelva a colocar el mando A
en po-
sición central.
Desempañado-Deshelado
Si el vehículo está equipado con este
sistema, el desempañado-deshelado
de los retrovisores exteriores se efectúa
pulsando el mando de desempañado
de la luneta (ver apartado "Desempa-
ñado-Deshelado de la luneta trasera").
El desempañado-deshelado
de la luneta trasera sólo fun-
ciona con el motor en mar-
cha.

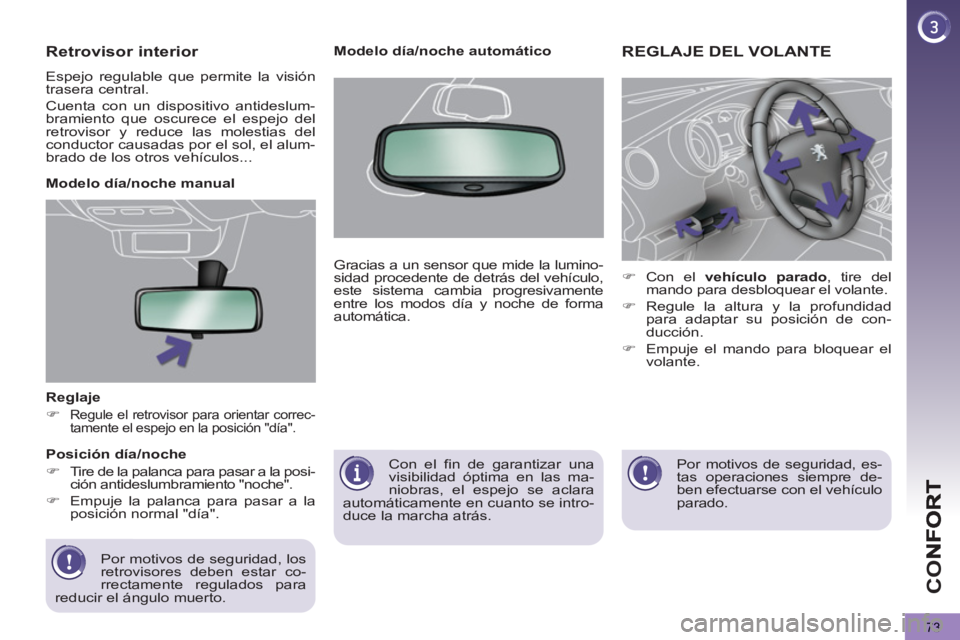

Page 75 of 364
CO
73
Reglaje
)
Regule el retrovisor para orientar correc-
tamente el espejo en la posición "día".
Por motivos de seguridad, los
retrovisores deben estar co-
rrectamente regulados para
reducir el ángulo muerto.
Modelo día/noche manual
Posición día/noche
)
Tire de la palanca para pasar a la posi-
ción antideslumbramiento "noche".
)
Empuje la palanca para pasar a la
posición normal "día".
Retrovisor interior
Espejo regulable que permite la visión
trasera central.
Cuenta con un dispositivo antideslum-
bramiento que oscurece el espejo del
retrovisor y reduce las molestias del
conductor causadas por el sol, el alum-
brado de los otros vehículos...
Con el fin de garantizar una
visibilidad óptima en las ma-
niobras, el espejo se aclara
automáticamente en cuanto se intro-
duce la marcha atrás.
Modelo día/noche automático
Gracias a un sensor que mide la lumino-
sidad procedente de detrás del vehículo,
este sistema cambia progresivamente
entre los modos día y noche de forma
automática.
REGLAJE DEL VOLANTE
)
Con el vehículo
parado
, tire del
mando para desbloquear el volante.
)
Regule la altura y la profundidad
para adaptar su posición de con-
ducción.
)
Empuje el mando para bloquear el
volante.
Por motivos de seguridad, es-
tas operaciones siempre de-
ben efectuarse con el vehículo
parado.

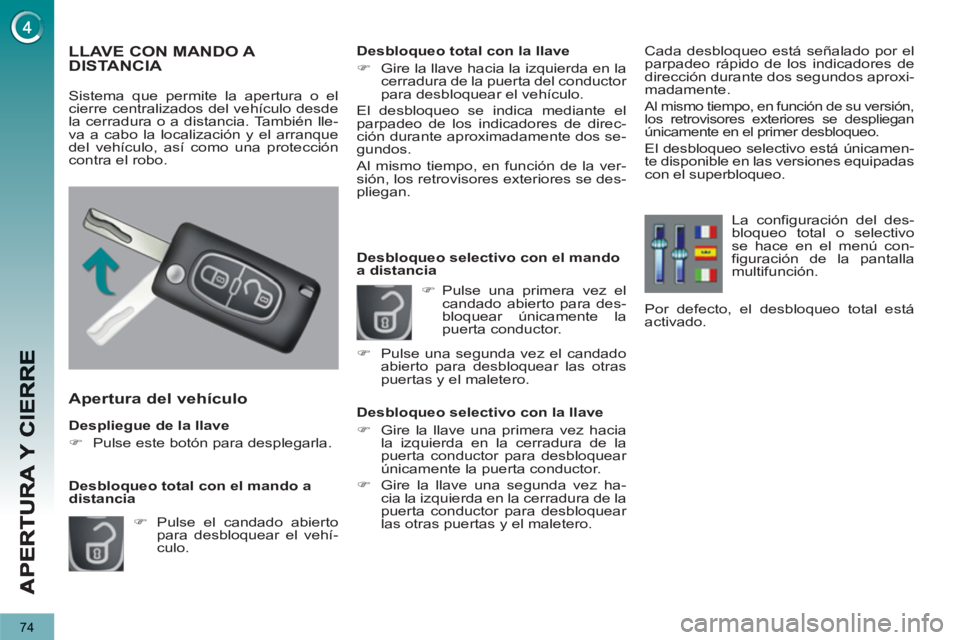

Page 76 of 364
74
Despliegue de la llave
)
Pulse este botón para desplegarla.
Apertura del vehículo
)
Pulse el candado abierto
para desbloquear el vehí-
culo.
Desbloqueo total con el mando a
distancia
LLAVE CON MANDO A DISTANCIA
Sistema que permite la apertura o el
cierre centralizados del vehículo desde
la cerradura o a distancia. También lle-
va a cabo la localización y el arranque
del vehículo, así como una protección
contra el robo.
Desbloqueo total con la llave
)
Gire la llave hacia la izquierda en la
cerradura de la puerta del conductor
para desbloquear el vehículo.
El desbloqueo se indica mediante el
parpadeo de los indicadores de direc-
ción durante aproximadamente dos se-
gundos.
Al mismo tiempo, en función de la ver-
sión, los retrovisores exteriores se des-
pliegan.
Desbloqueo selectivo con el mando
a distancia
Desbloqueo selectivo con la llave
)
Gire la llave una primera vez hacia
la izquierda en la cerradura de la
puerta conductor para desbloquear
únicamente la puerta conductor.
)
Gire la llave una segunda vez ha-
cia la izquierda en la cerradura de la
puerta conductor para desbloquear
las otras puertas y el maletero.
)
Pulse una primera vez el
candado abierto para des-
bloquear únicamente la
puerta conductor.
)
Pulse una segunda vez el candado
abierto para desbloquear las otras
puertas y el maletero.
Cada desbloqueo está señalado por el
parpadeo rápido de los indicadores de
dirección durante dos segundos aproxi-
madamente. Al mismo tiempo, en función de su versión,
los retrovisores exteriores se despliegan
únicamente en el primer desbloqueo.
El desbloqueo selectivo está únicamen-
te disponible en las versiones equipadas
con el superbloqueo.
La configuración del des-
bloqueo total o selectivo
se hace en el menú con-
figuración de la pantalla
multifunción.
Por defecto, el desbloqueo total está
activado.

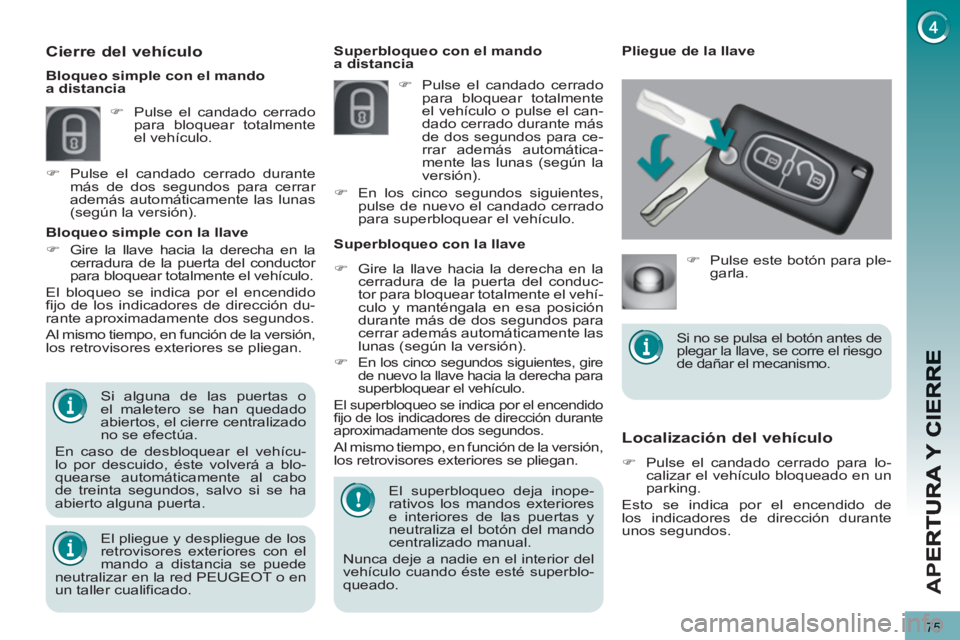

Page 77 of 364
AP
E
75
Localización del vehículo
)
Pulse el candado cerrado para lo-
calizar el vehículo bloqueado en un
parking.
Esto se indica por el encendido de
los indicadores de dirección durante
unos segundos.
El superbloqueo deja inope-
rativos los mandos exteriores
e interiores de las puertas y
neutraliza el botón del mando
centralizado manual.
Nunca deje a nadie en el interior del
vehículo cuando éste esté superblo-
queado.
Superbloqueo con el mando
a distancia
Superbloqueo con la llave
Pliegue de la llave
)
Pulse el candado cerrado
para bloquear totalmente
el vehículo o pulse el can-
dado cerrado durante más
de dos segundos para ce-
rrar además automática-
mente las lunas (según la
versión).
)
Gire la llave hacia la derecha en la
cerradura de la puerta del conduc-
tor para bloquear totalmente el vehí-
culo y manténgala en esa posición
durante más de dos segundos para
cerrar además automáticamente las
lunas (según la versión).
)
En los cinco segundos siguientes, gire
de nuevo la llave hacia la derecha para
superbloquear el vehículo.
El superbloqueo se indica por el encendido
fijo de los indicadores de dirección durante
aproximadamente dos segundos.
Al mismo tiempo, en función de la versión,
los retrovisores exteriores se pliegan.
Si alguna de las puertas o
el maletero se han quedado
abiertos, el cierre centralizado
no se efectúa.
En caso de desbloquear el vehícu-
lo por descuido, éste volverá a blo-
quearse automáticamente al cabo
de treinta segundos, salvo si se ha
abierto alguna puerta.
Bloqueo simple con la llave
)
Gire la llave hacia la derecha en la
cerradura de la puerta del conductor
para bloquear totalmente el vehículo.
El bloqueo se indica por el encendido
fijo de los indicadores de dirección du-
rante aproximadamente dos segundos.
Al mismo tiempo, en función de la versión,
los retrovisores exteriores se pliegan.
El pliegue y despliegue de los
retrovisores exteriores con el
mando a distancia se puede
neutralizar en la red PEUGEOT o en
un taller cualificado.
Cierre del vehículo
)
Pulse el candado cerrado
para bloquear totalmente
el vehículo.
)
Pulse el candado cerrado durante
más de dos segundos para cerrar
además automáticamente las lunas
(según la versión).
Bloqueo simple con el mando
a distancia
)
Pulse este botón para ple-
garla.
)
En los cinco segundos siguientes,
pulse de nuevo el candado cerrado
para superbloquear el vehículo.
Si no se pulsa el botón antes de
plegar la llave, se corre el riesgo
de dañar el mecanismo.
Page 78 of 364
AP
E
76

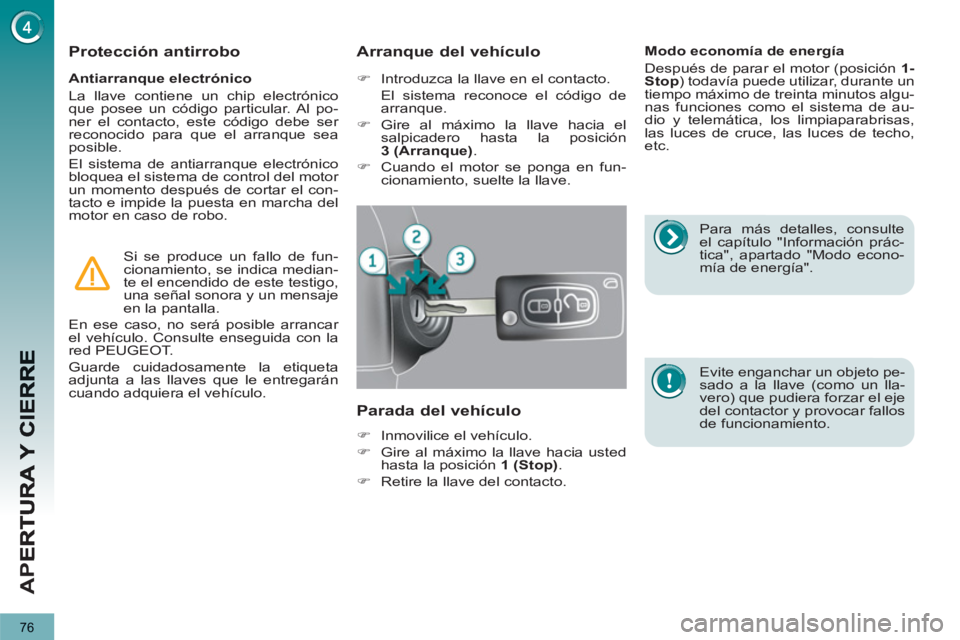

Antiarranque electrónico
La llave contiene un chip electrónico
que posee un código particular. Al po-
ner el contacto, este código debe ser
reconocido para que el arranque sea
posible.
El sistema de antiarranque electrónico
bloquea el sistema de control del motor
un momento después de cortar el con-
tacto e impide la puesta en marcha del
motor en caso de robo.
Protección antirrobo
Si se produce un fallo de fun-
cionamiento, se indica median-
te el encendido de este testigo,
una señal sonora y un mensaje
en la pantalla.
En ese caso, no será posible arrancar
el vehículo. Consulte enseguida con la
red PEUGEOT.
Guarde cuidadosamente la etiqueta
adjunta a las llaves que le entregarán
cuando adquiera el vehículo.
Para más detalles, consulte
el capítulo "Información prác-
tica", apartado "Modo econo-
mía de energía".
Arranque del vehículo
)
Introduzca la llave en el contacto.
El sistema reconoce el código de
arranque.
)
Gire al máximo la llave hacia el
salpicadero hasta la posición
3 (Arranque)
.
)
Cuando el motor se ponga en fun-
cionamiento, suelte la llave.
Parada del vehículo
)
Inmovilice el vehículo.
)
Gire al máximo la llave hacia usted
hasta la posición 1 (Stop)
.
)
Retire la llave del contacto.
Modo economía de energía
Después de parar el motor (posición 1-
Stop
) todavía puede utilizar, durante un
tiempo máximo de treinta minutos algu-
nas funciones como el sistema de au-
dio y telemática, los limpiaparabrisas,
las luces de cruce, las luces de techo,
etc.
Evite enganchar un objeto pe-
sado a la llave (como un lla-
vero) que pudiera forzar el eje
del contactor y provocar fallos
de funcionamiento.
Page 79 of 364
AP
E
77

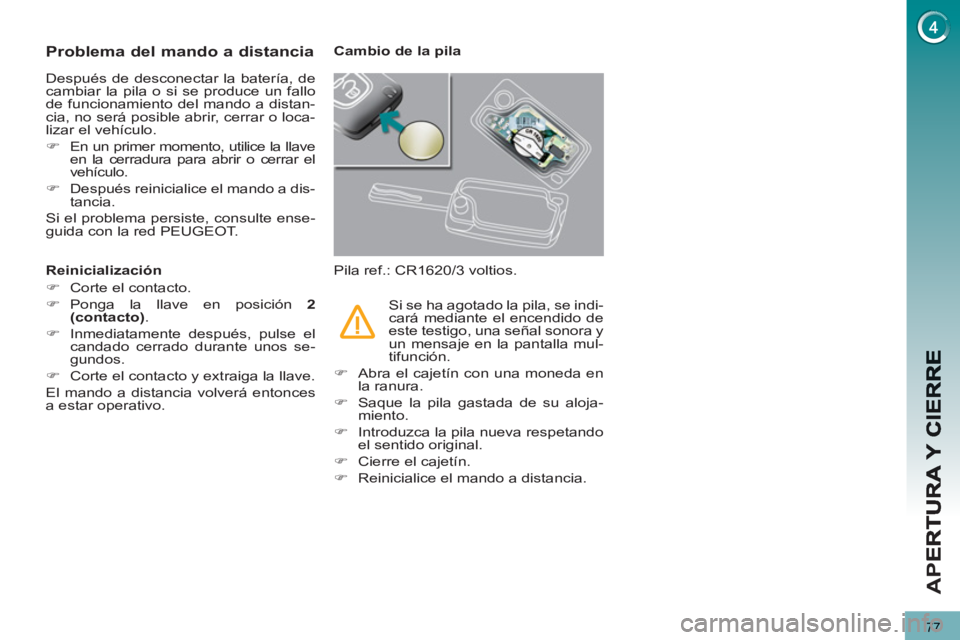

Problema del mando a distancia
Después de desconectar la batería, de
cambiar la pila o si se produce un fallo
de funcionamiento del mando a distan-
cia, no será posible abrir, cerrar o loca-
lizar el vehículo.
)
En un primer momento, utilice la llave
en la cerradura para abrir o cerrar el
vehículo.
)
Después reinicialice el mando a dis-
tancia.
Si el problema persiste, consulte ense-
guida con la red PEUGEOT.
Cambio de la pila
Pila ref.: CR1620/3 voltios.
Reinicialización
)
Corte el contacto.
)
Ponga la llave en posición 2
(contacto)
.
)
Inmediatamente después, pulse el
candado cerrado durante unos se-
gundos.
)
Corte el contacto y extraiga la llave.
El mando a distancia volverá entonces
a estar operativo. Si se ha agotado la pila, se indi-
cará mediante el encendido de
este testigo, una señal sonora y
un mensaje en la pantalla mul-
tifunción.
)
Abra el cajetín con una moneda en
la ranura.
)
Saque la pila gastada de su aloja-
miento.
)
Introduzca la pila nueva respetando
el sentido original.
)
Cierre el cajetín.
)
Reinicialice el mando a distancia.
Page 80 of 364
AP
E
78

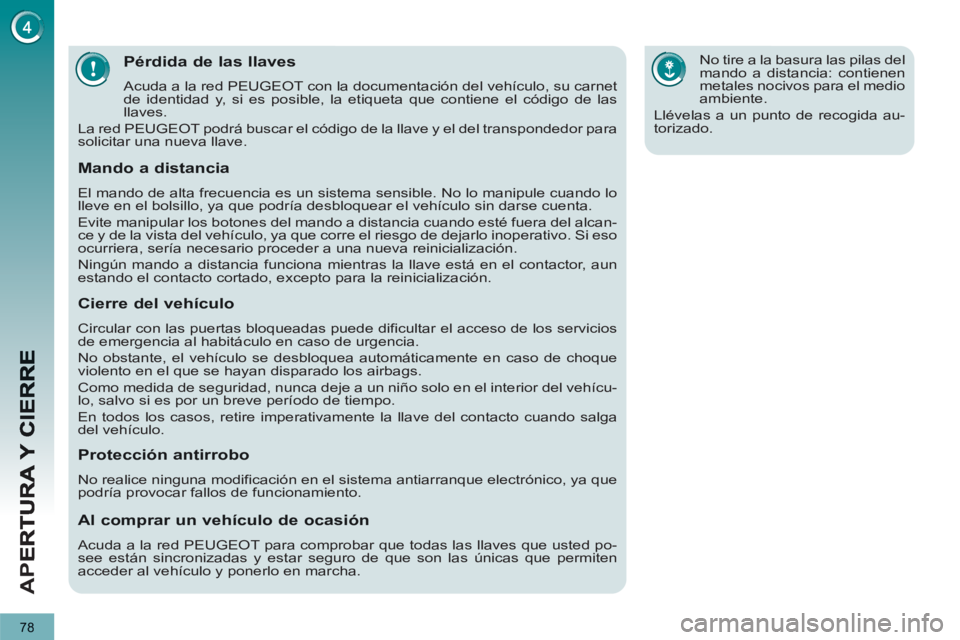

Pérdida de las llaves
Acuda a la red PEUGEOT con la documentación del vehículo, su carnet
de identidad y, si es posible, la etiqueta que contiene el código de las
llaves.
La red PEUGEOT podrá buscar el código de la llave y el del transpondedor para
solicitar una nueva llave.
No tire a la basura las pilas del
mando a distancia: contienen
metales nocivos para el medio
ambiente.
Llévelas a un punto de recogida au-
torizado.
Mando a distancia
El mando de alta frecuencia es un sistema sensible. No lo manipule cuando lo
lleve en el bolsillo, ya que podría desbloquear el vehículo sin darse cuenta.
Evite manipular los botones del mando a distancia cuando esté fuera del alcan-
ce y de la vista del vehículo, ya que corre el riesgo de dejarlo inoperativo. Si eso
ocurriera, sería necesario proceder a una nueva reinicialización.
Ningún mando a distancia funciona mientras la llave está en el contactor, aun
estando el contacto cortado, excepto para la reinicialización.
Cierre del vehículo
Circular con las puertas bloqueadas puede dificultar el acceso de los servicios
de emergencia al habitáculo en caso de urgencia.
No obstante, el vehículo se desbloquea automáticamente en caso de choque
violento en el que se hayan disparado los airbags.
Como medida de seguridad, nunca deje a un niño solo en el interior del vehícu-
lo, salvo si es por un breve período de tiempo.
En todos los casos, retire imperativamente la llave del contacto cuando salga
del vehículo.
Protección antirrobo
No realice ninguna modificación en el sistema antiarranque electrónico, ya que
podría provocar fallos de funcionamiento.
Al comprar un vehículo de ocasión
Acuda a la red PEUGEOT para comprobar que todas las llaves que usted po-
see están sincronizadas y estar seguro de que son las únicas que permiten
acceder al vehículo y ponerlo en marcha.
