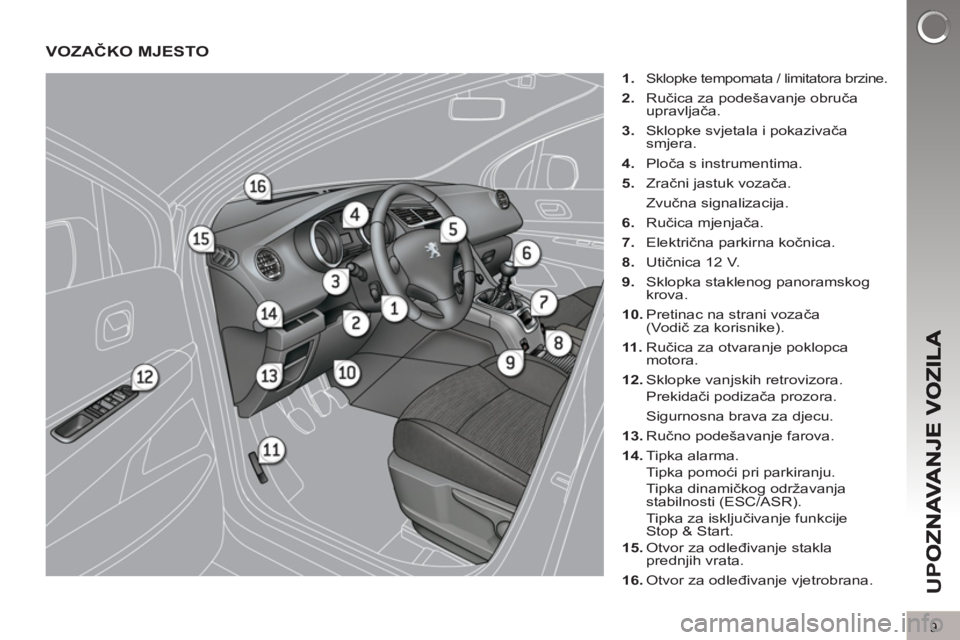

VOZAČKO MJESTO



1.
Sklopke tempomata / limitatora brzine.


2.
Ručica za podešavanje obruča
upravljača.

3.
Sklopke svjetala i pokazivača
smjera.

4.
Ploča s instrumentima.

5.
Zračni jastuk vozača.
Zvučna signalizacija.

6.
Ručica mjenjača.

7.
Električna parkirna kočnica.

8.
Utičnica 12 V.

9.
Sklopka staklenog panoramskog
krova.

10.
Pretinac na strani vozača
(Vodič za korisnike).

11 .
Ručica za otvaranje poklopca
motora.

12.
Sklopke vanjskih retrovizora.
Prekidači podizača prozora.
Sigurnosna brava za djecu.

13.
Ručno podešavanje farova.

14.
Tipka alarma.
Tipka pomoći pri parkiranju.
Tipka dinamičkog održavanja
stabilnosti (ESC/ASR).
Tipka za isključivanje funkcije
Stop & Start.

15.
Otvor za odleđivanje stakla
prednjih vrata.

16.
Otvor za odleđivanje vjetrobrana.

U
PO
10

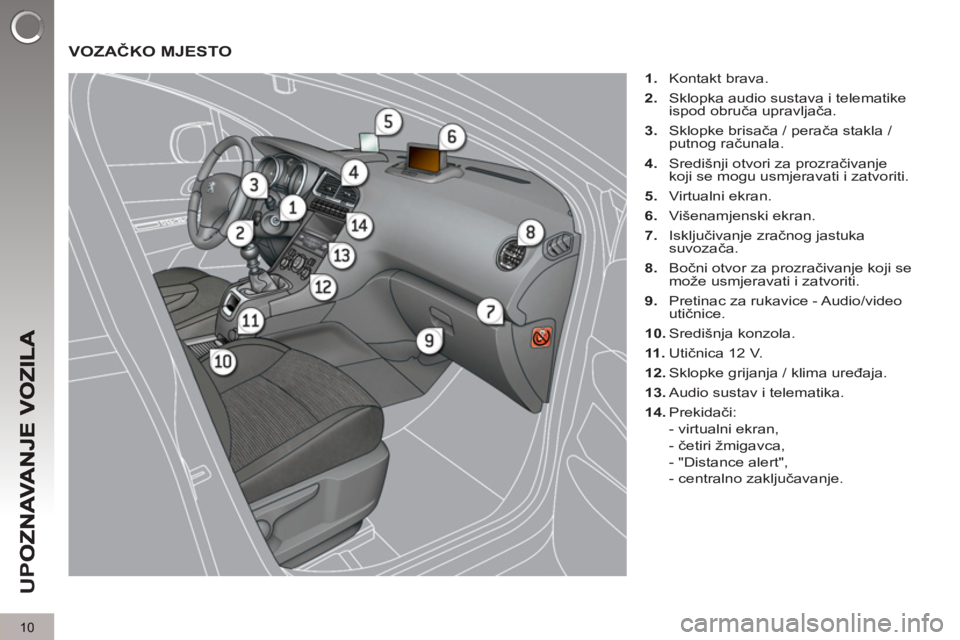

VOZAČKO MJESTO



1.
Kontakt brava.

2.
Sklopka audio sustava i telematike
ispod obruča upravljača.

3.
Sklopke brisača / perača stakla /
putnog računala.

4.
Središnji otvori za prozračivanje
koji se mogu usmjeravati i zatvoriti.

5.
Virtualni ekran.

6.
Višenamjenski ekran.

7.
Isključivanje zračnog jastuka
suvozača.

8.
Bočni otvor za prozračivanje koji se
može usmjeravati i zatvoriti.

9.
Pretinac za rukavice - Audio/video
utičnice.

10.
Središnja konzola.

11 .
Utičnica 12 V.

12.
Sklopke grijanja / klima uređaja.

13.
Audio sustav i telematika.

14.
Prekidači:
- virtualni ekran,
- četiri žmigavca,
- "Distance alert",
- centralno zaključavanje.

U
PO
11
POLOŽAJ ZA VOŽNJU
S
jedalo vozača


Uzdužni položaj
Visina



Ručna podešavanja

63


Električnapodešavanja
64
Nagib naslona

U
PO
12

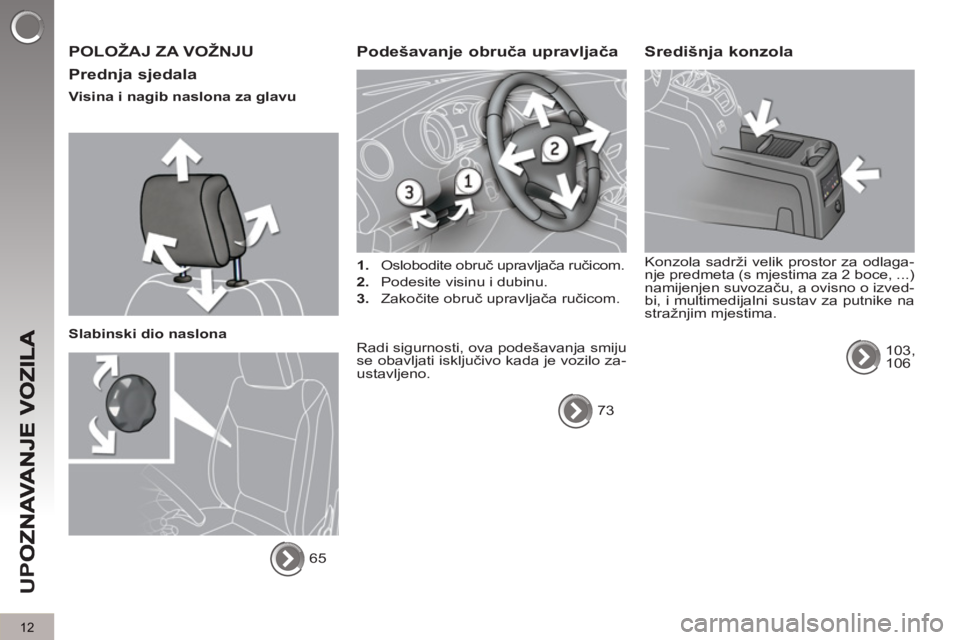

POLOŽAJ ZA VOŽNJU

Predn
ja sjedala


Visina i nagib naslona za glavu

Slabinski dio naslona
65

Podešavanje obruča upravljača



1.
Oslobodite obruč upravljača ručicom.

2.
Podesite visinu i dubinu.

3.
Zakočite obruč upravljača ručicom.
Radi sigurnosti, ova podešavanja smiju
se obavljati isključivo kada je vozilo za-
ustavljeno.
73


Središnja konzola

Konzola sadrži velik prostor za odlaga-
nje predmeta (s mjestima za 2 boce, ...)
namijenjen suvozaču, a ovisno o izved-
bi, i multimedijalni sustav za putnike na
stražnjim mjestima.
103,
106

13

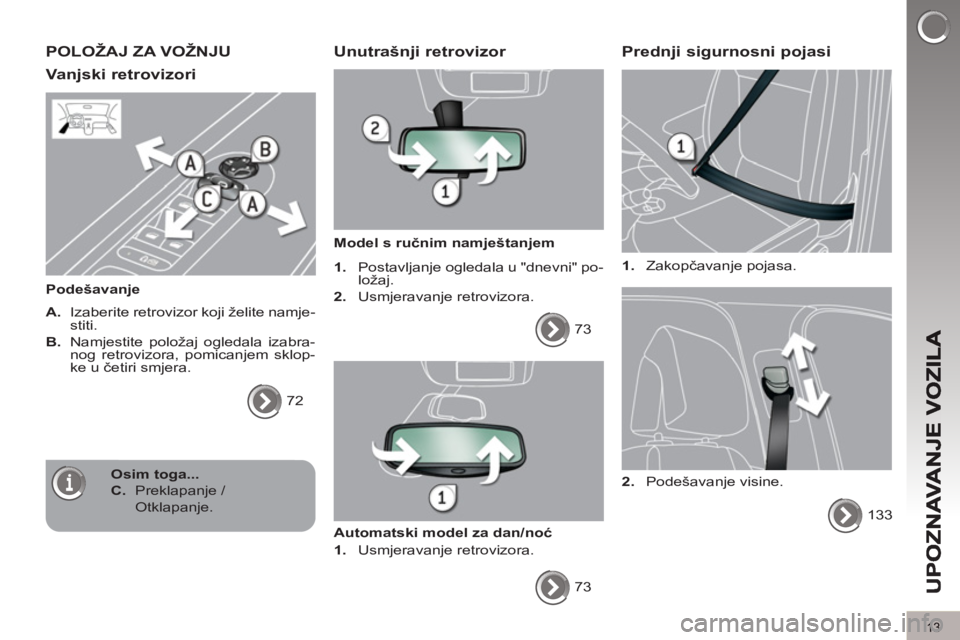

POLOŽAJ ZA VOŽNJU
Vanjski retrovizori

Podešavanje

A.
Izaberite retrovizor koji želite namje-
stiti.

B.
Namjestite položaj ogledala izabra-
nog retrovizora, pomicanjem sklop-
ke u četiri smjera.
72



Unutrašnji retrovizor


Model s ručnim namještanjem


1.
Postavljanje ogledala u "dnevni" po-
ložaj.

2.
Usmjeravanje retrovizora.
73

Automatski model za dan/noć


1.
Usmjeravanje retrovizora.
73

Prednji sigurnosni pojasi



1.
Zakopčavanje pojasa.
133
2.
Podešavanje visine.
Osim toga...


C.
Preklapanje /
Otklapanje.

U
PO
14

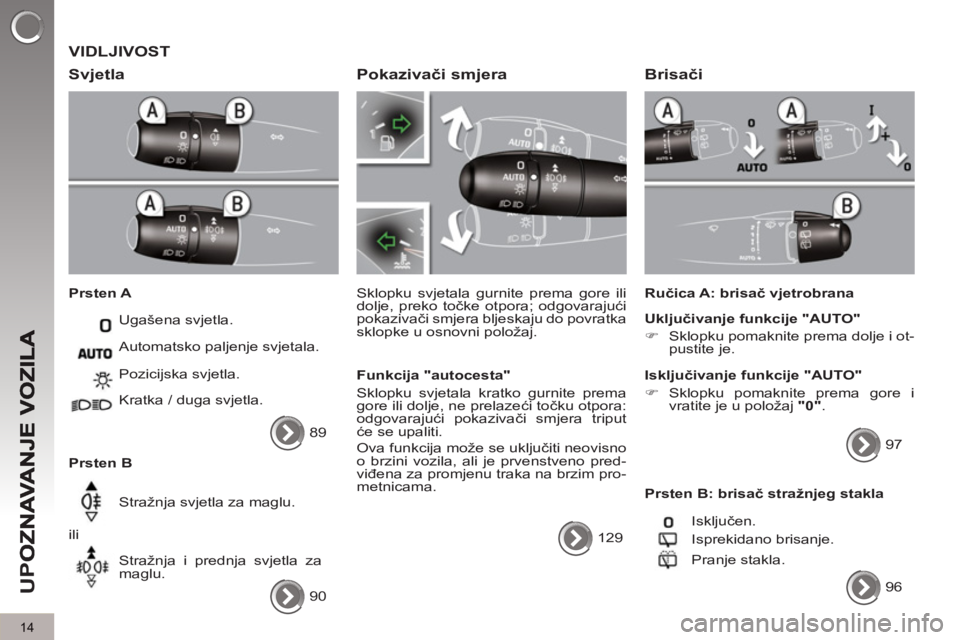

VIDLJIVOST

Sv
jetla


Prsten A
Ugašena svjetla.

Prsten B Pozicijska svjetla.
Kratka / duga svjetla.
Stražnja svjetla za maglu.
ili
Stražnja i prednja svjetla za
maglu. Automatsko paljenje svjetala.
90

Pokazivači smjera

Sklopku svjetala gurnite prema gore ili
dolje, preko točke otpora; odgovarajući
pokazivači smjera bljeskaju do povratka
sklopke u osnovni položaj.

Funkcija "autocesta"
Sklopku svjetala kratko gurnite prema
gore ili dolje, ne prelazeći točku otpora:
odgovarajući pokazivači smjera triput
će se upaliti.
Ova funkcija može se uključiti neovisno
o brzini vozila, ali je prvenstveno pred-
viđena za promjenu traka na brzim pro-
metnicama.
129



Brisači


Ručica A: brisač vjetrobrana

Uključivanje funkcije "AUTO"


)
Sklopku pomaknite prema dolje i ot-
pustite je.


Isključivanje funkcije "AUTO"


)
Sklopku pomaknite prema gore i
vratite je u položaj "0"
.
97

Prsten B: brisač stražnjeg stakla
Isključen.
Isprekidano brisanje.
Pranje stakla.
96
89

U
PO
15

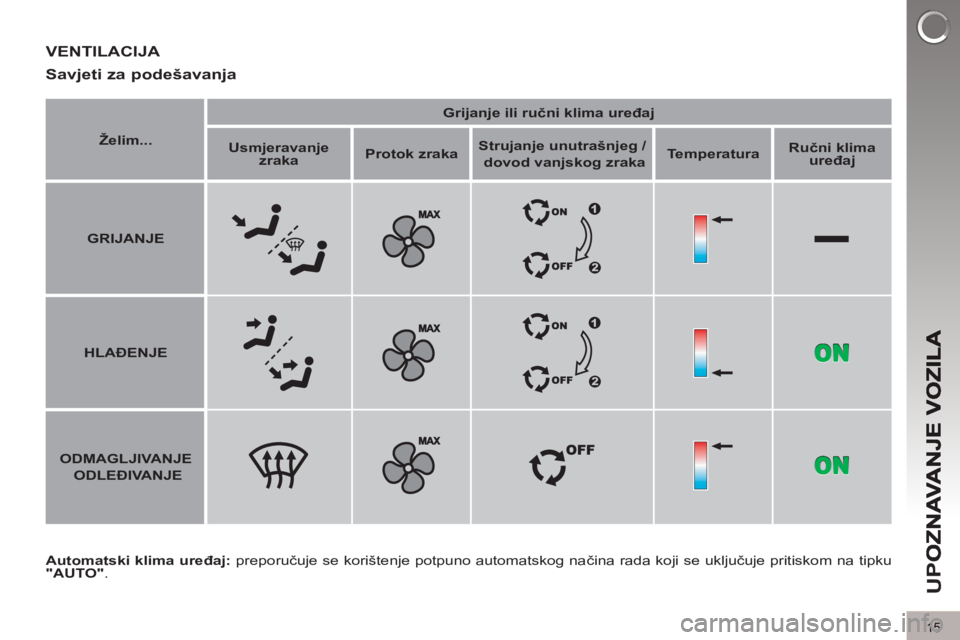

Automatski klima uređaj:
preporučuje se korištenje potpuno automatskog načina rada koji se uključuje pritiskom na tipku
"AUTO"
.
VENTILACIJA
Sav
jeti za podešavanja


Želim...



Grijanje ili ručni klima uređaj




Usmjeravanje
zraka



Protok zraka



Strujanje unutrašnjeg /



dovod vanjskog zraka



Temperatura



Ručni klima
uređaj




GRIJANJE







HLAĐENJE






ODMAGLJIVANJE

ODLEĐIVANJE

U
PO
16

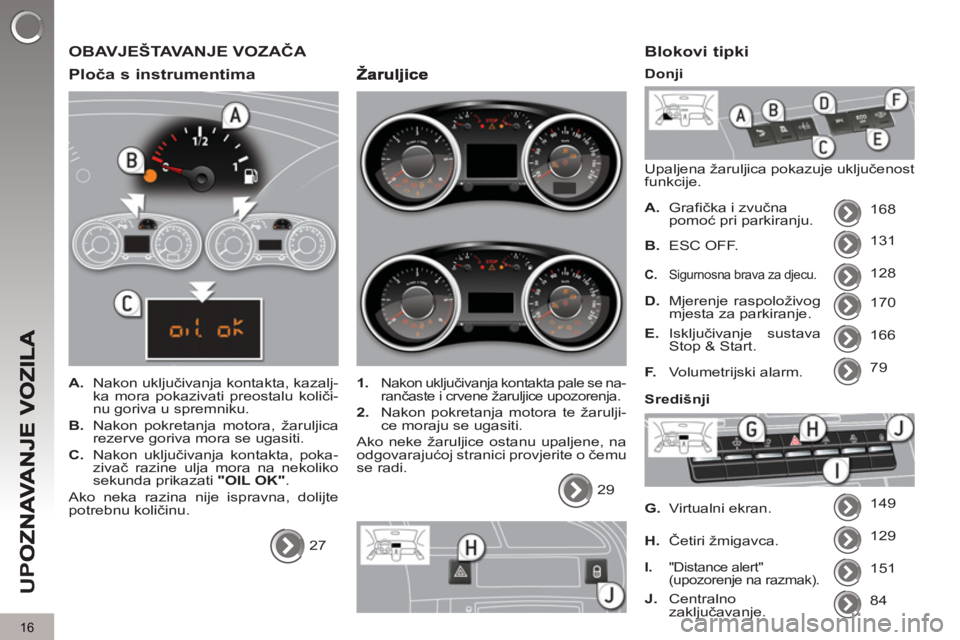

OBAVJEŠTAVA N J E VOZAČA

Ploča s instrumentima



A.
Nakon uključivanja kontakta, kazalj-
ka mora pokazivati preostalu količi-
nu goriva u spremniku.

B.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti.

C.
Nakon uključivanja kontakta, poka-
zivač razine ulja mora na nekoliko
sekunda prikazati "OIL OK"
.
Ako neka razina nije ispravna, dolijte
potrebnu količinu.
27


1.
Nakon uključivanja kontakta pale se na-
rančaste i crvene žaruljice upozorenja.


2.
Nakon pokretanja motora te žarulji-
ce moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, na
odgovarajućoj stranici provjerite o čemu
se radi.
29

Blokovi tipki

Upaljena žaruljica pokazuje uključenost
funkcije.


A.
Grafička i zvučna
pomoć pri parkiranju. 168
131
128
170
166
79
149
129
B.
ESC OFF.


C.
Sigurnosna brava za djecu.


D.
Mjerenje raspoloživog
mjesta za parkiranje.

E.
Isključivanje sustava
Stop & Start.

F.
Volumetrijski alarm.

G.
Virtualni ekran.

H.
Četiri žmigavca.
Donji


Središnji

151

I.
"Distance alert"
(upozorenje na razmak).
84

J.
Centralno
zaključavanje.

U
PO
17

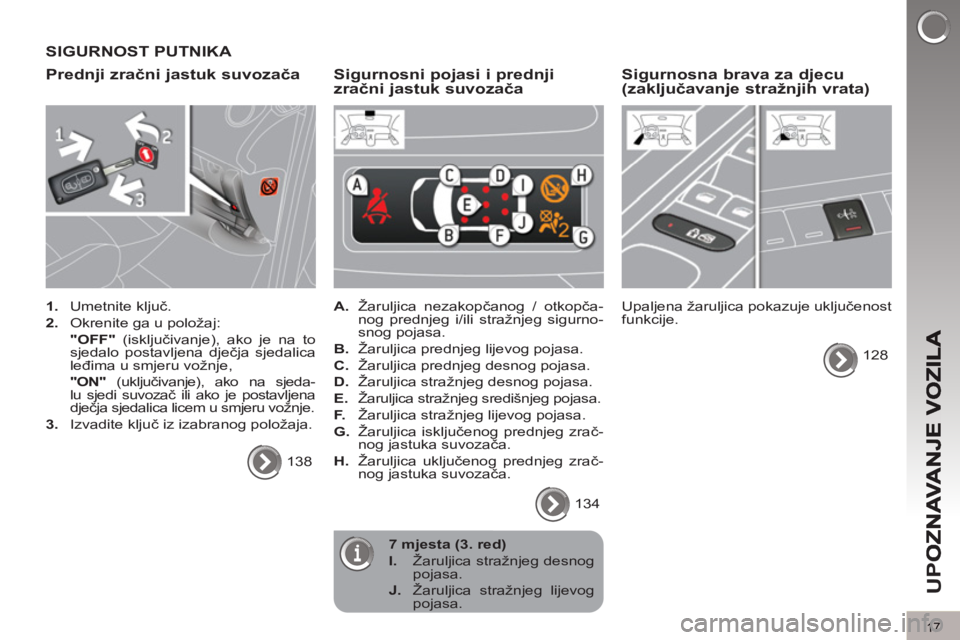

SIGURNOST PUTNIKA
Predn
ji zračni jastuk suvozača



1.
Umetnite ključ.

2.
Okrenite ga u položaj:
"OFF"
(isključivanje), ako je na to
sjedalo postavljena dječja sjedalica
leđima u smjeru vožnje,
"ON"
(uključivanje), ako na sjeda-
lu sjedi suvozač ili ako je postavljena
dječja sjedalica licem u smjeru vožnje.

3.
Izvadite ključ iz izabranog položaja.
138


Sigurnosni pojasi i prednji
zračni jastuk suvozača



A.
Žaruljica nezakopčanog / otkopča-
nog prednjeg i/ili stražnjeg sigurno-
snog pojasa.

B.
Žaruljica prednjeg lijevog pojasa.

C.
Žaruljica prednjeg desnog pojasa.

D.
Žaruljica stražnjeg desnog pojasa.

E.
Žaruljica stražnjeg središnjeg pojasa.

F.
Žaruljica stražnjeg lijevog pojasa.

G.
Žaruljica isključenog prednjeg zrač-
nog jastuka suvozača.

H.
Žaruljica uključenog prednjeg zrač-
nog jastuka suvozača.
134
Sigurnosna brava za djecu(zaključavanje stražnjih vrata)

Upaljena žaruljica pokazuje uključenost
funkcije.
128


7 mjesta (3. red)


I.
Žaruljica stražnjeg desnog
pojasa.

J.
Žaruljica stražnjeg lijevog
pojasa.

U
PO
18

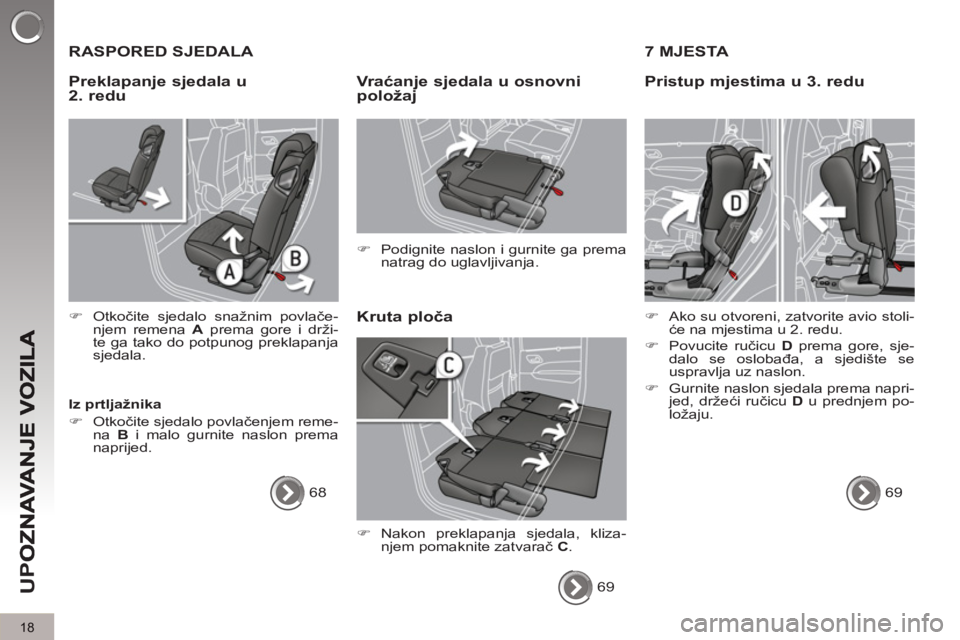

RASPORED SJEDALA
Kruta
ploča
Vraćanje sjedala u osnovni položaj



)
Podignite naslon i gurnite ga prema
natrag do uglavljivanja.


Iz prtljažnika


)
Otkočite sjedalo povlačenjem reme-
na B
i malo gurnite naslon prema
naprijed.


Preklapanje sjedala u
2. redu



)
Otkočite sjedalo snažnim povlače-
njem remena A
prema gore i drži-
te ga tako do potpunog preklapanja
sjedala.



Pristup mjestima u 3. redu



)
Ako su otvoreni, zatvorite avio stoli-
će na mjestima u 2. redu.

)
Povucite ručicu D
prema gore, sje-
dalo se oslobađa, a sjedište se
uspravlja uz naslon.

)
Gurnite naslon sjedala prema napri-
jed, držeći ručicu D
u prednjem po-
ložaju.
69
68
69

7 MJESTA



)
Nakon preklapanja sjedala, kliza-
njem pomaknite zatvarač C
.
