129

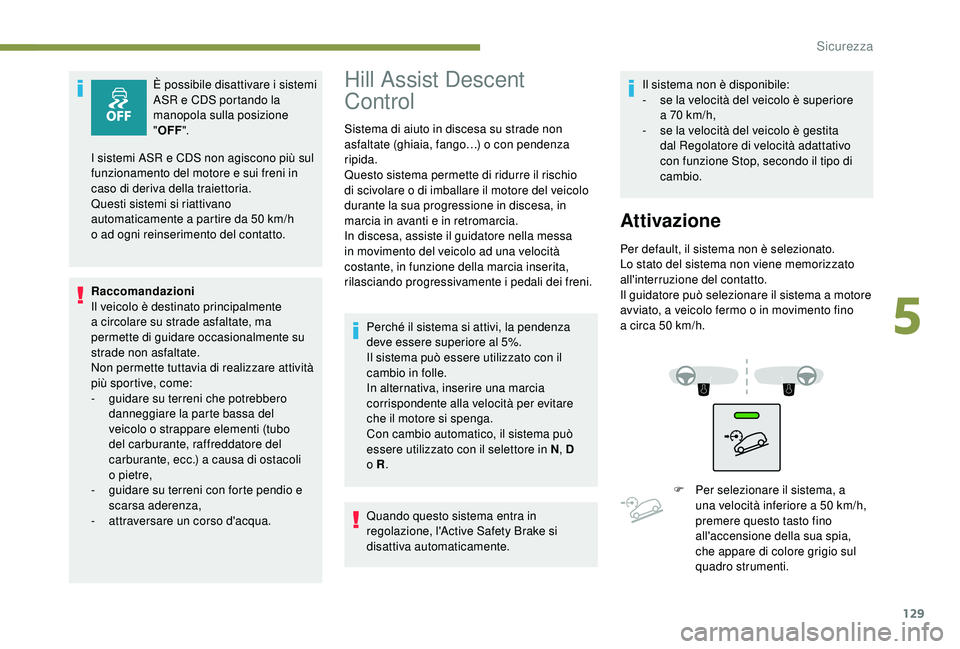

È possibile disattivare i sistemi
ASR e CDS portando la
manopola sulla posizione
" OFF ".
Raccomandazioni
Il veicolo è destinato principalmente
a

circolare su strade asfaltate, ma
permette di guidare occasionalmente su
strade non asfaltate.
Non permette tuttavia di realizzare attività
più sportive, come:
-

g

uidare su terreni che potrebbero
danneggiare la parte bassa del
veicolo o
strappare elementi (tubo
del carburante, raffreddatore del
carburante, ecc.) a causa di ostacoli
o

pietre,
-

g

uidare su terreni con forte pendio e
scarsa aderenza,
-

a

ttraversare un corso d'acqua.
I sistemi ASR e CDS non agiscono più sul
funzionamento del motore e sui freni in
caso di deriva della traiettoria.
Questi sistemi si riattivano
automaticamente a
partire da 50 km/h
o

ad ogni reinserimento del contatto.Hill Assist Descent
Control
Sistema di aiuto in discesa su strade non
asfaltate (ghiaia, fango…) o con pendenza
ripida.
Questo sistema permette di ridurre il rischio
di scivolare o di imballare il motore del veicolo
durante la sua progressione in discesa, in
marcia in avanti e in retromarcia.
In discesa, assiste il guidatore nella messa
in movimento del veicolo ad una velocità
costante, in funzione della marcia inserita,
rilasciando progressivamente i


pedali dei freni.
Perché il sistema si attivi, la pendenza
deve essere superiore al 5%.
Il sistema può essere utilizzato con il
cambio in folle.
In alternativa, inserire una marcia
corrispondente alla velocità per evitare
che il motore si spenga.
Con cambio automatico, il sistema può
essere utilizzato con il selettore in N , D
o
R.
Quando questo sistema entra in
regolazione, l'Active Safety Brake si
disattiva automaticamente. Il sistema non è disponibile:
-

s
e la velocità del veicolo è superiore
a 70 km/h,
- s e la velocità del veicolo è gestita
dal Regolatore di velocità adattativo
con funzione Stop, secondo il tipo di
cambio.
Attivazione
Per default, il sistema non è selezionato.
Lo stato del sistema non viene memorizzato
all'interruzione del contatto.
Il guidatore può selezionare il sistema a
motore
avviato, a veicolo fermo o
in movimento fino
a
circa 50 km/h.
F

Pe
r selezionare il sistema, a
una velocità inferiore a
50 km/h,
premere questo tasto fino
all'accensione della sua spia,
che appare di colore grigio sul
quadro strumenti.
5
Sicurezza

130

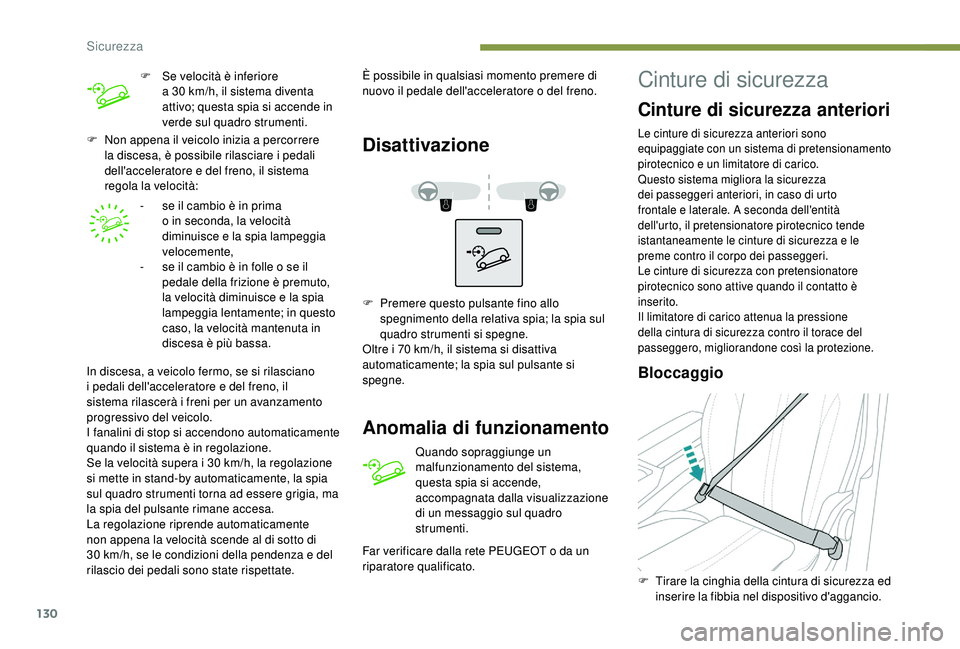

F Non appena il veicolo inizia a percorrere
la discesa, è possibile rilasciare i pedali
dell'acceleratore e del freno, il sistema
regola la velocità:
-

s
e il cambio è in prima
o
in seconda, la velocità
diminuisce e la spia lampeggia
velocemente,
-

s
e il cambio è in folle o se il
pedale della frizione è premuto,
la velocità diminuisce e la spia
lampeggia lentamente; in questo
caso, la velocità mantenuta in
discesa è più bassa. È possibile in qualsiasi momento premere di
nuovo il pedale dell'acceleratore o
del freno.Disattivazione
Anomalia di funzionamento
Quando sopraggiunge un
malfunzionamento del sistema,
questa spia si accende,
accompagnata dalla visualizzazione
di un messaggio sul quadro
strumenti.
F

S

e velocità è inferiore
a

30

km/h, il sistema diventa
attivo; questa spia si accende in
verde sul quadro strumenti.
In discesa, a veicolo fermo, se si rilasciano
i

pedali dell'acceleratore e del freno, il
sistema rilascerà i

freni per un avanzamento
progressivo del veicolo.
I fanalini di stop si accendono automaticamente
quando il sistema è in regolazione.
Se la velocità supera i

30

km/h, la regolazione
si mette in stand-by automaticamente, la spia
sul quadro strumenti torna ad essere grigia, ma
la spia del pulsante rimane accesa.
La regolazione riprende automaticamente
non appena la velocità scende al di sotto di
30

km/h, se le condizioni della pendenza e del
rilascio dei pedali sono state rispettate. F

P

remere questo pulsante fino allo
spegnimento della relativa spia; la spia sul
quadro strumenti si spegne.
Oltre i

70

km/h, il sistema si disattiva
automaticamente; la spia sul pulsante si
spegne.
Far verificare dalla rete PEUGEOT o
da un
riparatore qualificato.
Cinture di sicurezza
Cinture di sicurezza anteriori
Le cinture di sicurezza anteriori sono
equipaggiate con un sistema di pretensionamento
pirotecnico e un limitatore di carico.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urto
frontale e laterale. A seconda dell'entità
dell'urto, il pretensionatore pirotecnico tende
istantaneamente le cinture di sicurezza e le
preme contro il corpo dei passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è
inserito.
Il limitatore di carico attenua la pressione
della cintura di sicurezza contro il torace del
passeggero, migliorandone così la protezione.
Bloccaggio
F Tirare la cinghia della cintura di sicurezza ed
inserire la fibbia nel dispositivo d'aggancio.
Sicurezza

131

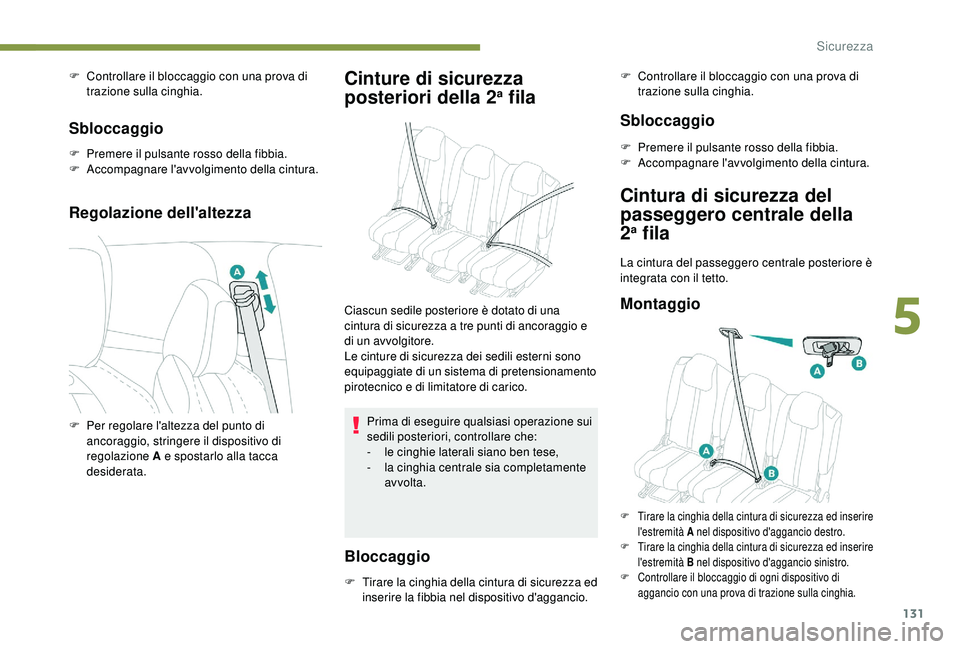

F Controllare il bloccaggio con una prova di trazione sulla cinghia.
Sbloccaggio
F Premere il pulsante rosso della fibbia.
F A ccompagnare l'avvolgimento della cintura.
Regolazione dell'altezza
Cinture di sicurezza
posteriori della 2a fila
F Per regolare l'altezza del punto di ancoraggio, stringere il dispositivo di
regolazione A e spostarlo alla tacca
desiderata.
Bloccaggio
F Tirare la cinghia della cintura di sicurezza ed
inserire la fibbia nel dispositivo d'aggancio.
Sbloccaggio
F Premere il pulsante rosso della fibbia.
F A ccompagnare l'avvolgimento della cintura.
Prima di eseguire qualsiasi operazione sui
sedili posteriori, controllare che:
-

l

e cinghie laterali siano ben tese,
-

l

a cinghia centrale sia completamente
avvolta.
Ciascun sedile posteriore è dotato di una
cintura di sicurezza a tre punti di ancoraggio e
di un avvolgitore.
Le cinture di sicurezza dei sedili esterni sono
equipaggiate di un sistema di pretensionamento
pirotecnico e di limitatore di carico.
F Controllare il bloccaggio con una prova di trazione sulla cinghia.
Cintura di sicurezza del
passeggero centrale della
2
a fila
La cintura del passeggero centrale posteriore è
integrata con il tetto.
Montaggio
F Tirare la cinghia della cintura di sicurezza ed inserire l'estremità A nel dispositivo d'aggancio destro.
F

T
irare la cinghia della cintura di sicurezza ed inserire
l'estremità B nel dispositivo d'aggancio sinistro.
F

C
ontrollare il bloccaggio di ogni dispositivo di
aggancio con una prova di trazione sulla cinghia.
5
Sicurezza

132

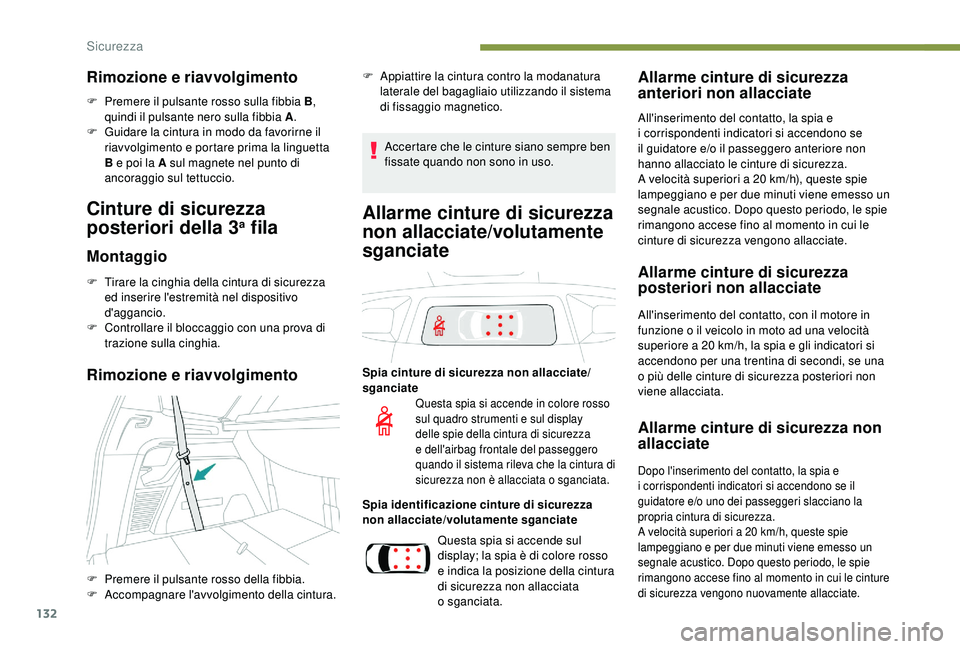

Rimozione e riavvolgimento
F Premere il pulsante rosso sulla fibbia B,
quindi il pulsante nero sulla fibbia A .
F

G
uidare la cintura in modo da favorirne il
riavvolgimento e portare prima la linguetta
B e poi la A sul magnete nel punto di
ancoraggio sul tettuccio.
Cinture di sicurezza
posteriori della 3a fila
Montaggio
F Tirare la cinghia della cintura di sicurezza ed inserire l'estremità nel dispositivo
d'aggancio.
F

C
ontrollare il bloccaggio con una prova di
trazione sulla cinghia.
Rimozione e riavvolgimento
Accertare che le cinture siano sempre ben
fissate quando non sono in uso.
Allarme cinture di sicurezza
non allacciate/volutamente
sganciate
Spia cinture di sicurezza non allacciate/
sganciate
Spia identificazione cinture di sicurezza
non allacciate/volutamente sganciate
Allarme cinture di sicurezza
anteriori non allacciate
All'inserimento del contatto, la spia e
i corrispondenti indicatori si accendono se
il guidatore e/o il passeggero anteriore non
hanno allacciato le cinture di sicurezza.
A velocità superiori a
20 km/h), queste spie
lampeggiano e per due minuti viene emesso un
segnale acustico. Dopo questo periodo, le spie
rimangono accese fino al momento in cui le
cinture di sicurezza vengono allacciate.
Allarme cinture di sicurezza
posteriori non allacciate
All'inserimento del contatto, con il motore in
funzione o il veicolo in moto ad una velocità
superiore a
20 km/h, la spia e gli indicatori si
accendono per una trentina di secondi, se una
o
più delle cinture di sicurezza posteriori non
viene allacciata.
Allarme cinture di sicurezza non
allacciate
F Appiattire la cintura contro la modanatura laterale del bagagliaio utilizzando il sistema
di fissaggio magnetico.
F

P

remere il pulsante rosso della fibbia.
F

A

ccompagnare l'avvolgimento della cintura.
Questa spia si accende in colore rosso
sul quadro strumenti e sul display
delle spie della cintura di sicurezza
e dell'airbag frontale del passeggero
quando il sistema rileva che la cintura di
sicurezza non è allacciata o sganciata.
Questa spia si accende sul
display; la spia è di colore rosso
e indica la posizione della cintura
di sicurezza non allacciata
o

sganciata.
Dopo l'inserimento del contatto, la spia e
i corrispondenti indicatori si accendono se il
guidatore e/o uno dei passeggeri slacciano la
propria cintura di sicurezza.
A velocità superiori a
20 km/h, queste spie
lampeggiano e per due minuti viene emesso un
segnale acustico. Dopo questo periodo, le spie
rimangono accese fino al momento in cui le cinture
di sicurezza vengono nuovamente allacciate.
Sicurezza

133

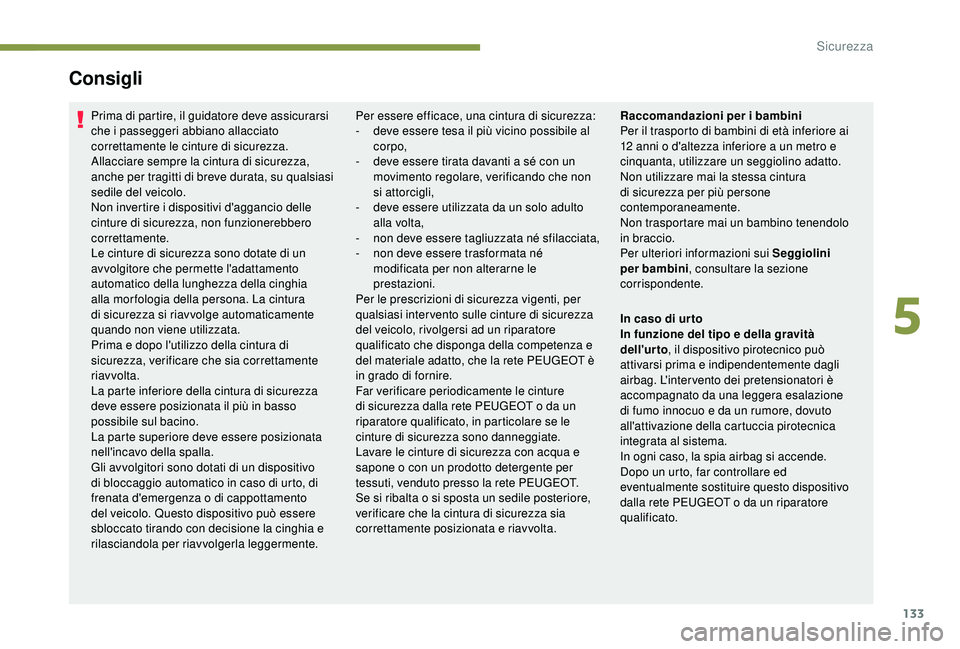

Consigli
Prima di partire, il guidatore deve assicurarsi
che i passeggeri abbiano allacciato
correttamente le cinture di sicurezza.
Allacciare sempre la cintura di sicurezza,
anche per tragitti di breve durata, su qualsiasi
sedile del veicolo.
Non invertire i


dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o
di cappottamento
del veicolo. Questo dispositivo può essere
sbloccato tirando con decisione la cinghia e
rilasciandola per riavvolgerla leggermente. Per essere efficace, una cintura di sicurezza:
-
d eve essere tesa il più vicino possibile al
corpo,
-

d
eve essere tirata davanti a sé con un
movimento regolare, verificando che non
si attorcigli,
-

d
eve essere utilizzata da un solo adulto
alla volta,
-
n

on deve essere tagliuzzata né sfilacciata,
-

n
on deve essere trasformata né
modificata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigenti, per
qualsiasi intervento sulle cinture di sicurezza
del veicolo, rivolgersi ad un riparatore
qualificato che disponga della competenza e
del materiale adatto, che la rete PEUGEOT è
in grado di fornire.
Far verificare periodicamente le cinture
di sicurezza dalla rete PEUGEOT o
da un
riparatore qualificato, in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o
con un prodotto detergente per
tessuti, venduto presso la rete PEUGEOT.
Se si ribalta o
si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta. Raccomandazioni per i
bambini
Per il trasporto di bambini di età inferiore ai
12
anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più persone
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni sui Seggiolini
per bambini , consultare la sezione
corrispondente.
In caso di ur to
In funzione del tipo e della gravità
dell'urto , il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'inter vento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all'attivazione della cartuccia pirotecnica
integrata al sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire questo dispositivo
dalla rete PEUGEOT o
da un riparatore
qualificato.
5
Sicurezza

134

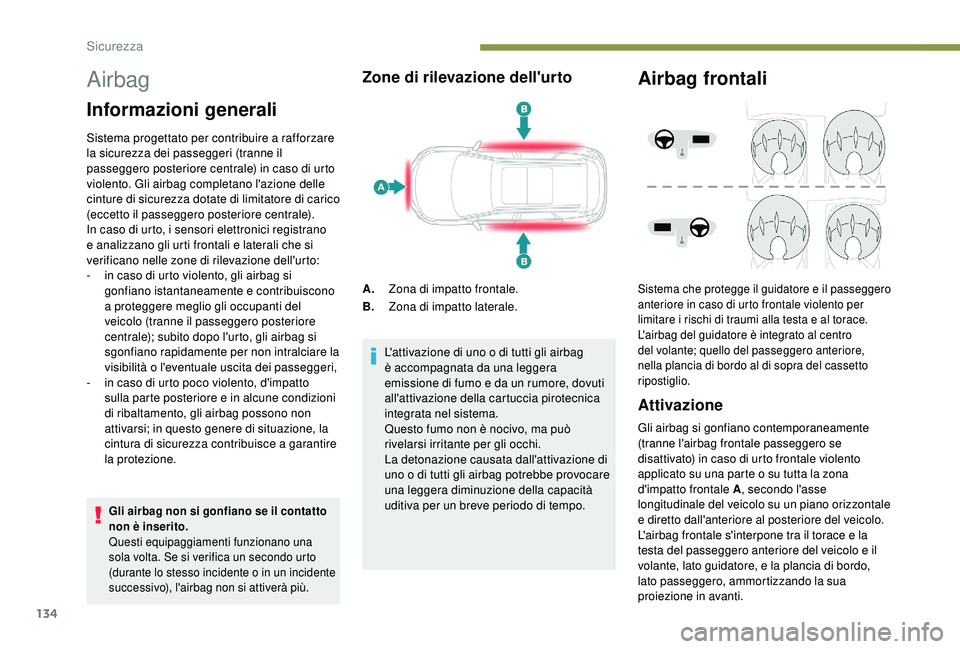

Airbag
Informazioni generali
Sistema progettato per contribuire a rafforzare
l a sicurezza dei passeggeri (tranne il
passeggero posteriore centrale) in caso di urto
violento. Gli airbag completano l'azione delle
cinture di sicurezza dotate di limitatore di carico
(eccetto il passeggero posteriore centrale).
In caso di urto, i sensori elettronici registrano
e analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto:
-

i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a
proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare la
visibilità o


l'eventuale uscita dei passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi; in questo genere di situazione, la
cintura di sicurezza contribuisce a
garantire
la protezione.
Gli airbag non si gonfiano se il contatto
non è inserito.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo urto
(durante lo stesso incidente o
in un incidente
successivo), l'airbag non si attiverà più.
Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Zona di impatto laterale.
L'attivazione di uno o
di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore, dovuti
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione causata dall'attivazione di
uno o
di tutti gli airbag potrebbe provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Airbag frontali
Sistema che protegge il guidatore e il passeggero
anteriore in caso di urto frontale violento per
limitare i
rischi di traumi alla testa e al torace.
L'airbag del guidatore è integrato al centro
del volante; quello del passeggero anteriore,
nella plancia di bordo al di sopra del cassetto
ripostiglio.
Attivazione
Gli airbag si gonfiano contemporaneamente
(tranne l'airbag frontale passeggero se
disattivato) in caso di urto frontale violento
applicato su una parte o
su tutta la zona
d'impatto frontale A , secondo l'asse
longitudinale del veicolo su un piano orizzontale
e diretto dall'anteriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace e la
testa del passeggero anteriore del veicolo e il
volante, lato guidatore, e la plancia di bordo,
lato passeggero, ammortizzando la sua
proiezione in avanti.
Sicurezza

135

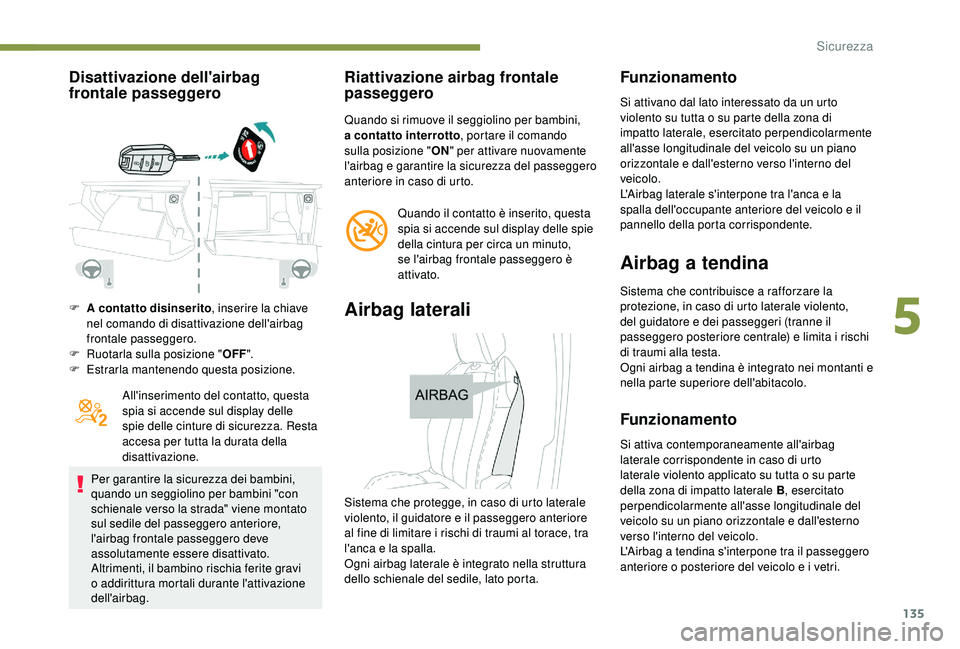

Disattivazione dell'airbag
frontale passeggero
F A contatto disinserito, inserire la chiave
nel comando di disattivazione dell'airbag
frontale passeggero.
F

R
uotarla sulla posizione " OFF".
F

E
strarla mantenendo questa posizione. All'inserimento del contatto, questa
spia si accende sul display delle
spie delle cinture di sicurezza. Resta
accesa per tutta la durata della
disattivazione.
Per garantire la sicurezza dei bambini,
quando un seggiolino per bambini "con
schienale verso la strada" viene montato
sul sedile del passeggero anteriore,
l'airbag frontale passeggero deve
assolutamente essere disattivato.
Altrimenti, il bambino rischia ferite gravi
o
addirittura mortali durante l'attivazione
dell'airbag.
Riattivazione airbag frontale
passeggero
Quando si rimuove il seggiolino per bambini,
a contatto interrotto , portare il comando
sulla posizione " ON" per attivare nuovamente
l'airbag e garantire la sicurezza del passeggero
anteriore in caso di urto.
Quando il contatto è inserito, questa
spia si accende sul display delle spie
della cintura per circa un minuto,
se l'airbag frontale passeggero è
attivato.
Airbag laterali
Funzionamento
Si attivano dal lato interessato da un urto
violento su tutta o su parte della zona di
impatto laterale, esercitato perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e dall'esterno verso l'interno del
veicolo.
L'Airbag laterale s'interpone tra l'anca e la
spalla dell'occupante anteriore del veicolo e il
pannello della porta corrispondente.
Airbag a tendina
Sistema che contribuisce a rafforzare la
p rotezione, in caso di urto laterale violento,
del guidatore e dei passeggeri (tranne il
passeggero posteriore centrale) e limita i
rischi
di traumi alla testa.
Ogni airbag a
tendina è integrato nei montanti e
nella parte superiore dell'abitacolo.
Funzionamento
Si attiva contemporaneamente all'airbag
laterale corrispondente in caso di urto
laterale violento applicato su tutta o
su parte
della zona di impatto laterale B , esercitato
perpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L'Airbag a
tendina s'interpone tra il passeggero
anteriore o
posteriore del veicolo e i vetri.
Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore
al fine di limitare i

rischi di traumi al torace, tra
l'anca e la spalla.
Ogni airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.
5
Sicurezza

136
Anomalia di funzionamento
Se questa spia si accende sul
quadro strumenti, rivolgersi
tassativamente alla rete PEUGEOT
o ad un riparatore qualificato per
una verifica del sistema.
Gli airbag potrebbero non attivarsi più in caso
di urto violento.
In caso di urto lieve o
di urto laterale lieve
o

di cappottamento, gli airbag potrebbero
non attivarsi.
In caso di urto posteriore o
frontale,
nessun airbag laterale si attiva.
Sicurezza

137
Consigli
Per ottenere la massima efficacia degli
airbag, rispettare le seguenti regole di
sicurezza.
Adottare una posizione seduta normale e
dritta.
Allacciare la cintura di sicurezza dopo averla
regolata correttamente.
Lo spazio compreso tra i passeggeri e gli
airbag deve essere sempre sgombro, non si
devono trovare bambini, animali, oggetti, ecc.
Non fissare o


incollare oggetti in prossimità
o
sulla traiettoria d'apertura degli airbag,
perché ciò potrebbe provocare lesioni in caso
di attivazione.
Non modificare la definizione d'origine del
veicolo, particolarmente nella zona d'azione
degli airbag.
Dopo un incidente o
il furto del veicolo, far
verificare i
sistemi airbag.
Qualsiasi intervento sul sistema deve
essere realizzato esclusivamente dalla
rete PEUGEOT oppure da un riparatore
qualificato.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di lesioni o
di leggere
ustioni alla testa, al torace e alle braccia
in caso di attivazione dell'airbag. Infatti
l'airbag si gonfia quasi immediatamente (in
pochi millesimi di secondo), poi si sgonfia
emettendo gas caldi attraverso i
fori previsti
allo scopo. Airbag frontali
Non guidare tenendo le mani sulle razze
o


sulla parte centrale del volante.
Non appoggiare i
piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli airbag può
provocare scottature o
lesioni causate da
sigarette.
Non smontare o
forare il volante, non
sottoporlo ad urti violenti.
Non fissare o
incollare oggetti né sul volante
è sul cruscotto, ciò potrebbe provocare delle
lesioni in caso di attivazione degli airbag.
Airbag a


tendina
Non fissare o
appendere alcun oggetto dal
sottotetto, per evitare lesioni alla testa in caso
di attivazione dell'airbag a


tendina.
Se il veicolo ne è equipaggiato, non smontare
le maniglie di sostegno situate sul sottotetto,
che fanno parte del fissaggio degli airbag
a


tendina.Airbag laterali
Coprire i
sedili solo con foderine omologate,
compatibili con l'attivazione degli airbag
laterali. Per informazioni sulla gamma di
foderine adatte al veicolo, rivolgersi alla rete
P E U G E O T.
Non appendere o
fissare oggetti sugli
schienali dei sedili (abiti, ecc.), per evitare
lesioni alle braccia o
al torace in caso di
attivazione dell'airbag laterale.
Non sedersi con il busto eccessivamente
vicino alla porta.
I pannelli delle porte anteriori del veicolo sono
dotati di sensori d'urto laterali.
Una porta danneggiata o
qualsiasi inter vento
non conforme (modifica o
riparazione) alle
porte anteriori o
sul loro rivestimento interno
può compromettere il funzionamento di questi
sensori – rischio di malfunzionamento degli
airbag laterali!
Questi inter venti devono essere realizzati
esclusivamente dalla rete PEUGEOT o
da un
riparatore qualificato.
5
Sicurezza

138

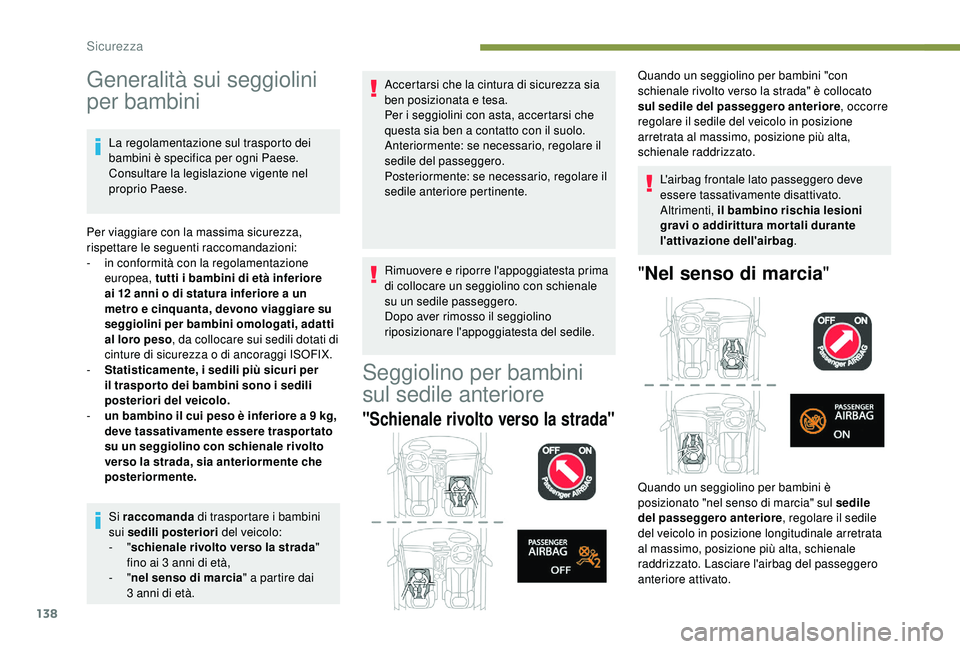

Generalità sui seggiolini
per bambini
La regolamentazione sul trasporto dei
bambini è specifica per ogni Paese.
Consultare la legislazione vigente nel
proprio Paese.
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:
-

i

n conformità con la regolamentazione
europea, tutti i
bambini di età inferiore
ai 12
anni o di statura inferiore a un
metro e cinquanta, devono viaggiare su
seggiolini per bambini omologati, adatti
al loro peso , da collocare sui sedili dotati di
cinture di sicurezza o
di ancoraggi ISOFIX.
-

S
tatisticamente, i sedili più sicuri per
il traspor to dei bambini sono i
sedili
posteriori del veicolo.
-

u
n bambino il cui peso è inferiore a 9 kg,
deve tassativamente essere traspor tato
su un seggiolino con schienale rivolto
verso la strada, sia anteriormente che
posteriormente.
Si raccomanda di trasportare i
bambini
sui sedili posteriori del veicolo:
-
"schienale rivolto verso la strada "
fino ai 3
anni di età,
-
"nel senso di marcia " a partire dai
3
anni di età. Accertarsi che la cintura di sicurezza sia
ben posizionata e tesa.
Per i
seggiolini con asta, accertarsi che
questa sia ben a contatto con il suolo.
Anteriormente: se necessario, regolare il
sedile del passeggero.
Posteriormente: se necessario, regolare il
sedile anteriore pertinente.
Rimuovere e riporre l'appoggiatesta prima
di collocare un seggiolino con schienale
su un sedile passeggero.
Dopo aver rimosso il seggiolino
riposizionare l'appoggiatesta del sedile.
Seggiolino per bambini
sul sedile anteriore
"Schienale rivolto verso la strada"
Quando un seggiolino per bambini "con
schienale rivolto verso la strada" è collocato
sul sedile del passeggero anteriore , occorre
regolare il sedile del veicolo in posizione
arretrata al massimo, posizione più alta,
schienale raddrizzato.
L'airbag frontale lato passeggero deve
essere tassativamente disattivato.
Altrimenti, il bambino rischia lesioni
gravi o


addirittura mortali durante
l'attivazione dell'airbag .
"Nel senso di marcia "
Quando un seggiolino per bambini è
posizionato "nel senso di marcia" sul sedile
del passeggero anteriore , regolare il sedile
del veicolo in posizione longitudinale arretrata
al massimo, posizione più alta, schienale
raddrizzato. Lasciare l'airbag del passeggero
anteriore attivato.
Sicurezza
