PEUGEOT 5008 2020 Bruksanvisningar (in Swedish)

99
Säkerhet

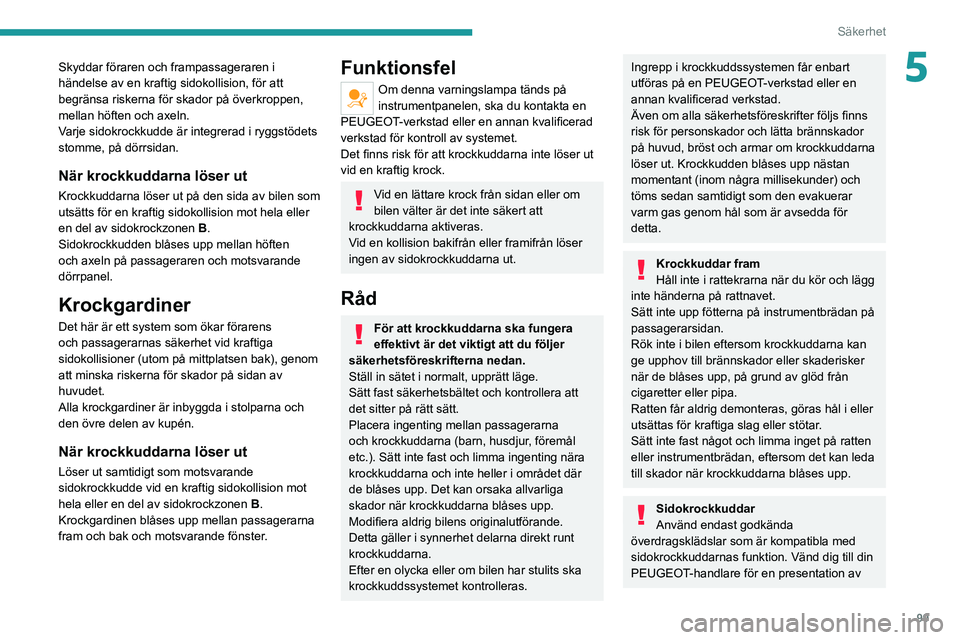

5Skyddar föraren och frampassageraren i
händelse av en kraftig sidokollision, för att
begränsa riskerna för skador på överkroppen,
mellan höften och axeln.
Varje sidokrockkudde är integrerad i ryggstödets
stomme, på dörrsidan.
När krockkuddarna löser ut
Krockkuddarna löser ut på den sida av bilen som
utsätts för en kraftig sidokollision mot hela eller
en del av sidokrockzonen B.
Sidokrockkudden blåses upp mellan höften
och axeln på passageraren och motsvarande
dörrpanel.
Krockgardiner
Det här är ett system som ökar förarens
och passagerarnas säkerhet vid kraftiga
sidokollisioner (utom på mittplatsen bak), genom
att minska riskerna för skador på sidan av
huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.
När krockkuddarna löser ut
Löser ut samtidigt som motsvarande
sidokrockkudde vid en kraftig sidokollision mot
hela eller en del av sidokrockzonen B.
Krockgardinen blåses upp mellan passagerarna
fram och bak och motsvarande fönster.
Funktionsfel
Om denna varningslampa tänds på
instrumentpanelen, ska du kontakta en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad för kontroll av systemet.
Det finns risk för att krockkuddarna inte löser ut
vid en kraftig krock.
Vid en lättare krock från sidan eller om
bilen välter är det inte säkert att
krockkuddarna aktiveras.
Vid en kollision bakifrån eller framifrån löser
ingen av sidokrockkuddarna ut.
Råd
För att krockkuddarna ska fungera
effektivt är det viktigt att du följer
säkerhetsföreskrifterna nedan.
Ställ in sätet i normalt, upprätt läge.
Sätt fast säkerhetsbältet och kontrollera att
det sitter på rätt sätt.
Placera ingenting mellan passagerarna
och krockkuddarna (barn, husdjur, föremål
etc.). Sätt inte fast och limma ingenting nära
krockkuddarna och inte heller i området där
de blåses upp. Det kan orsaka allvarliga
skador när krockkuddarna blåses upp.
Modifiera aldrig bilens originalutförande.
Detta gäller i synnerhet delarna direkt runt
krockkuddarna.
Efter en olycka eller om bilen har stulits ska
krockkuddssystemet kontrolleras.
Ingrepp i krockkuddssystemen får enbart
utföras på en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Även om alla säkerhetsföreskrifter följs finns
risk för personskador och lätta brännskador
på huvud, bröst och armar om krockkuddarna
löser ut. Krockkudden blåses upp nästan
momentant (inom några millisekunder) och
töms sedan samtidigt som den evakuerar
varm gas genom hål som är avsedda för
detta.
Krockkuddar fram
Håll inte i rattekrarna när du kör och lägg
inte händerna på rattnavet.
Sätt inte upp fötterna på instrumentbrädan på
passagerarsidan.
Rök inte i bilen eftersom krockkuddarna kan
ge upphov till brännskador eller skaderisker
när de blåses upp, på grund av glöd från
cigaretter eller pipa.
Ratten får aldrig demonteras, göras hål i eller
utsättas för kraftiga slag eller stötar.
Sätt inte fast något och limma inget på ratten
eller instrumentbrädan, eftersom det kan leda
till skador när krockkuddarna blåses upp.
Sidokrockkuddar
Använd endast godkända
överdragsklädslar som är kompatibla med
sidokrockkuddarnas funktion. Vänd dig till din
PEUGEOT-handlare för en presentation av

100
Säkerhet
Kom ihåg att inte öppna bakrutorna mer än
en tredjedel.
Förse bakrutorna med solskydd för att skydda
små barn mot solsken.
Av säkerhetsskäl ska du inte lämna:
– ett barn ensamt i en bil utan tillsyn,
– ett barn eller ett djur i ett fordon som står i
solen, med stängda fönsterrutor,
– nycklarna inom räckhåll för barn inne i
bilen.
Bilbarnstol bak
Framåtvänd eller bakåtvänd



► Skjut fram det främre bilsätet och räta upp
ryggstödet så att barnet i den framåtvända eller
bakåtvända bilbarnstolen inte vidrör det främre
bilsätet med sina ben.
► Kontrollera att den framåtvända
bilbarnstolens ryggstöd befinner sig så nära
bilsätets ryggstöd som möjligt, och helst ligger
an mot det.

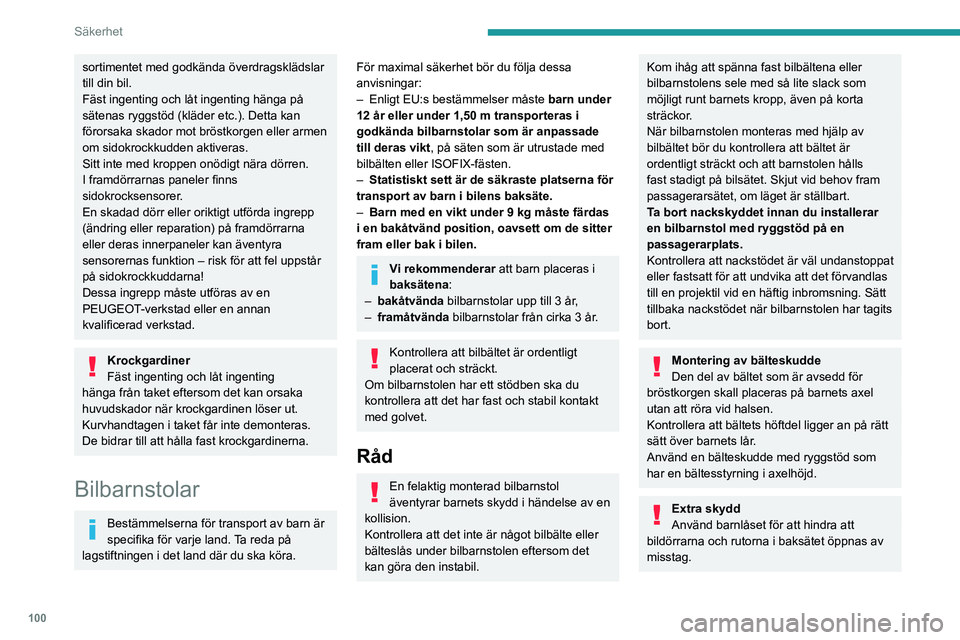

sortimentet med godkända överdragsklädslar
till din bil.
Fäst ingenting och låt ingenting hänga på
sätenas ryggstöd (kläder etc.). Detta kan
förorsaka skador mot bröstkorgen eller armen
om sidokrockkudden aktiveras.
Sitt inte med kroppen onödigt nära dörren.
I framdörrarnas paneler finns
sidokrocksensorer.
En skadad dörr eller oriktigt utförda ingrepp
(ändring eller reparation) på framdörrarna
eller deras innerpaneler kan äventyra
sensorernas funktion – risk för att fel uppstår
på sidokrockkuddarna!
Dessa ingrepp måste utföras av en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Krockgardiner
Fäst ingenting och låt ingenting
hänga från taket eftersom det kan orsaka
huvudskador när krockgardinen löser ut.
Kurvhandtagen i taket får inte demonteras.
De bidrar till att hålla fast krockgardinerna.
Bilbarnstolar
Bestämmelserna för transport av barn är
specifika för varje land. Ta reda på
lagstiftningen i det land där du ska köra.
För maximal säkerhet bör du följa dessa
anvisningar:
–

Enligt EU:s bestämmelser måste barn under
12 år eller under 1,50 m transporteras i
godkända bilbarnstolar som är anpassade
till deras vikt

, på säten som är utrustade med
bilbälten eller ISOFIX-fästen.
–

Statistiskt sett är de säkraste platserna för
transport av barn i bilens baksäte.
–


Barn med en vikt under 9 kg måste färdas
i en bakåtvänd position, oavsett om de sitter
fram eller bak i bilen.
Vi rekommenderar att barn placeras i
baksätena :
–

bakåtvända
bilbarnstolar upp till 3 år,
–

framåtvända bilbarnstolar från cirka

3 år.
Kontrollera att bilbältet är ordentligt
placerat och sträckt.
Om bilbarnstolen har ett stödben ska du
kontrollera att det har fast och stabil kontakt
med golvet.
Råd
En felaktig monterad bilbarnstol
äventyrar barnets skydd i händelse av en
kollision.
Kontrollera att det inte är något bilbälte eller
bälteslås under bilbarnstolen eftersom det
kan göra den instabil.
Kom ihåg att spänna fast bilbältena eller
bilbarnstolens sele med så lite slack som
möjligt runt barnets kropp, även på korta
sträckor.
När bilbarnstolen monteras med hjälp av
bilbältet bör du kontrollera att bältet är
ordentligt sträckt och att barnstolen hålls
fast stadigt på bilsätet. Skjut vid behov fram
passagerarsätet, om läget är ställbart.
Ta bort nackskyddet innan du installerar
en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är väl undanstoppat
eller fastsatt för att undvika att det förvandlas
till en projektil vid en häftig inbromsning. Sätt
tillbaka nackstödet när bilbarnstolen har tagits
bort.
Montering av bälteskudde
Den del av bältet som är avsedd för
bröstkorgen skall placeras på barnets axel
utan att röra vid halsen.
Kontrollera att bältets höftdel ligger an på rätt
sätt över barnets lår.
Använd en bälteskudde med ryggstöd som
har en bältesstyrning i axelhöjd.
Extra skydd
Använd barnlåset för att hindra att
bildörrarna och rutorna i baksätet öppnas av
misstag.

101
Säkerhet
5Kom ihåg att inte öppna bakrutorna mer än
en tredjedel.
Förse bakrutorna med solskydd för att skydda
små barn mot solsken.
Av säkerhetsskäl ska du inte lämna:
–
ett barn ensamt i en bil utan tillsyn,
–


ett barn eller ett djur i ett fordon som står i
solen, med stängda fönsterrutor

,
–

nycklarna inom räckhåll för barn inne i
bilen.
Bilbarnstol bak
Framåtvänd eller bakåtvänd



► Skjut fram det främre bilsätet och räta upp
ryggstödet så att barnet i den framåtvända eller
bakåtvända bilbarnstolen inte vidrör det främre
bilsätet med sina ben.
►

Kontrollera att den framåtvända
bilbarnstolens ryggstöd befinner sig så nära
bilsätets ryggstöd som möjligt, och helst ligger
an mot det.
Om det finns ett hundnät måste
bilbarnstol med ryggstöd
installeras i andra raden.
Mittplats i baksäte

En bilbarnstol med stödben får aldrig installeras
på mittplatsen i baksätet.
Bilbarnstol fram

► Justera passagerarsätet till det högsta och
maximalt bakåtskjutna läget, med ryggstödet
upprätt.
Framåtvänt läge

Låt den främre krockkudden på
passagerarplatsen vara aktiverad.
”Bakåtvänd”

Frampassagerarens krockkudde måste
kopplas ur när en bakåtvänd bilbarnstol
installeras. Annars riskerar barnet att
skadas allvarligt eller förolyckas om
krockkudden löser ut.

102
Säkerhet
Placering av bilbarnstolar som sätts fast med bilbältet
I enlighet med EU:s bestämmelser visar denna tabell alternativen fö\
r installation av universellt godkända (a) bilbarnstolar som säkras med hjälp av bilbältet
baserat på barnets vikt och stolens placering i fordonet.
Barnets vikt/ålder
Säte Frampassagerarens
krockkudde Under 13 kg
(grupperna 0 (b)
och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25 kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36 kg
(grupp 3)
Från cirka 6 till 10 år
Rad 1 (c) Passagerarsäte
med höjdjustering (d)
utan höjdjustering (e)


Inaktiverad: ”OFF” UUUU
Aktiverad: ”ON” XUF UFUF

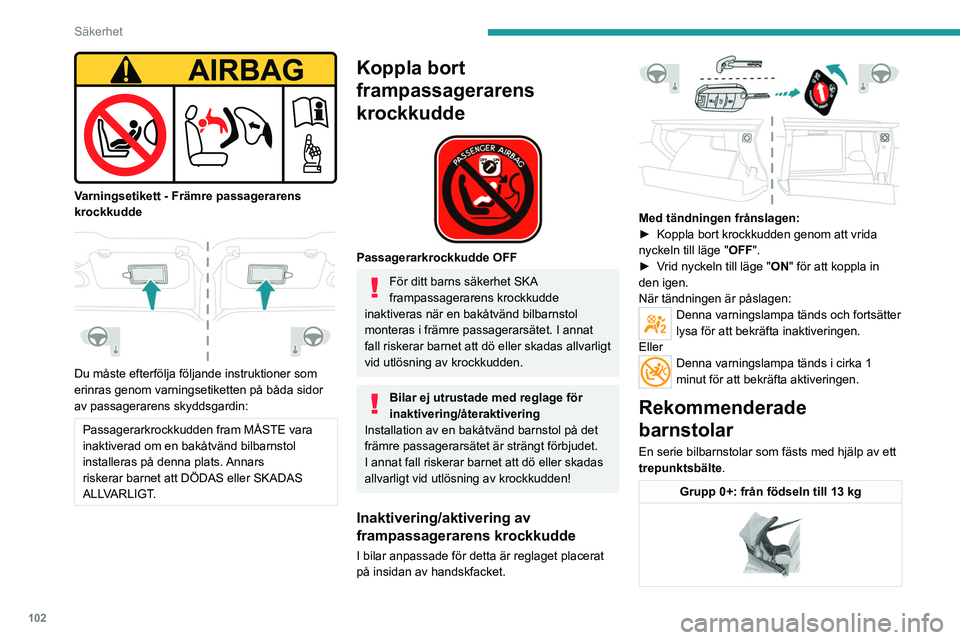

Varningsetikett - Främre passagerarens
krockkudde


Du måste efterfölja följande instruktioner som
erinras genom varningsetiketten på båda sidor
av passagerarens skyddsgardin:
Passagerarkrockkudden fram MÅSTE vara
inaktiverad om en bakåtvänd bilbarnstol
installeras på denna plats. Annars
riskerar barnet att DÖDAS eller SKADAS
ALLVARLIGT.
Koppla bort
frampassagerarens
krockkudde


Passagerarkrockkudde OFF
För ditt barns säkerhet SKA
frampassagerarens krockkudde
inaktiveras när en bakåtvänd bilbarnstol
monteras i främre passagerarsätet. I annat
fall riskerar barnet att dö eller skadas allvarligt
vid utlösning av krockkudden.
Bilar ej utrustade med reglage för
inaktivering/återaktivering
Installation av en bakåtvänd barnstol på det
främre passagerarsätet är strängt förbjudet.
I annat fall riskerar barnet att dö eller skadas
allvarligt vid utlösning av krockkudden!
Inaktivering/aktivering av
frampassagerarens krockkudde
I bilar anpassade för detta är reglaget placerat
på insidan av handskfacket.


Med tändningen frånslagen:
► Koppla bort krockkudden genom att vrida
nyckeln till läge " OFF".
►

V
rid nyckeln till läge " ON" för att koppla in
den igen.
När tändningen är påslagen:
Denna varningslampa tänds och fortsätter
lysa för att bekräfta inaktiveringen.
Eller
Denna varningslampa tänds i cirka 1
minut för att bekräfta aktiveringen.
Rekommenderade
barnstolar
En serie bilbarnstolar som fästs med hjälp av ett
trepunktsbälte.
Grupp 0+: från födseln till 13 kg

103
Säkerhet
5Grupp 0+: från födseln till 13 kgL1
"RÖMER Baby-Safe Plus"
Monteras i bakåtvänt läge.
Grupp 2 och 3: från 15 till 36 kg

Grupp 2 och 3: från 15 till 36 kg
L5
"RÖMER KIDFIX XP"
Kan sättas fast i ISOFIX-fästena i bilen. Barnet hålls fast med bilbältet.
Monteras endast på baksätets baksida. Nackstödet måste tas bort från sätet.Grupp 2 och 3: från 15 till 36 kg

L6
"GRACO Booster"
Barnet hålls fast med bilbältet.
Placeras bara på passagerarsätet fram eller på de yttre baksätena.

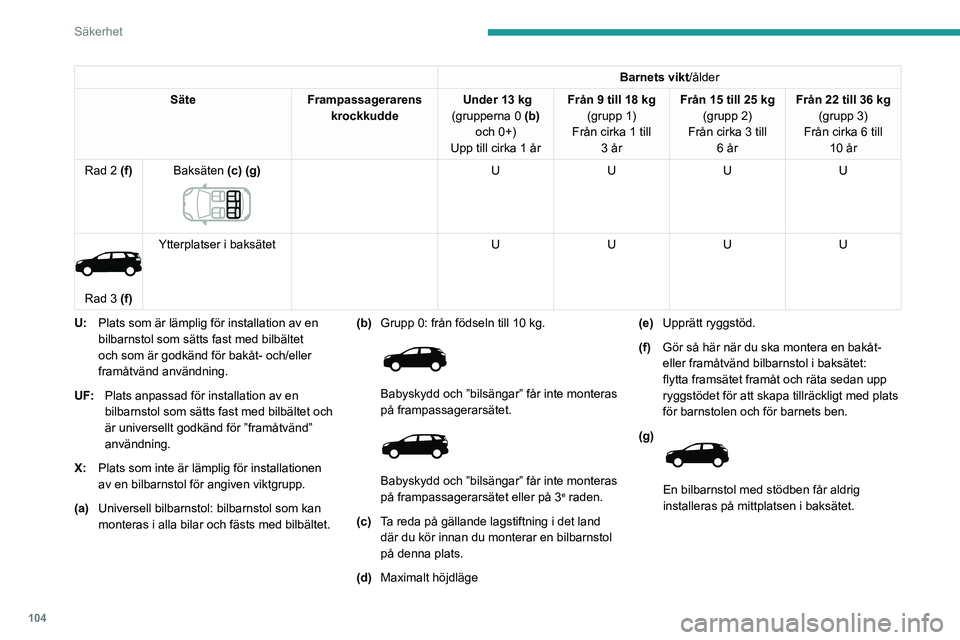

Placering av bilbarnstolar som sätts fast med bilbältet
I enlighet med EU:s bestämmelser visar denna tabell alternativen fö\
r installation av universellt godkända (a) bilbarnstolar som säkras med hjälp av bilbältet
baserat på barnets vikt och stolens placering i fordonet.
Barnets vikt /ålder
Säte Frampassagerarens
krockkudde Under 13

kg
(grupperna 0 (b)
och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25
kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36
kg
(grupp 3)
Från cirka 6 till 10 år
Rad 1 (c) Passagerarsäte
med höjdjustering (d)
utan höjdjustering (e)


Inaktiverad: ”OFF” UUUU
Aktiverad: ”ON” XUF UFUF

104
Säkerhet
”ISOFIX” (fästen)
De säten som är avbildade nedan är utrustade
med reglementsenliga ISOFIX-fästen:








Barnets vikt /ålder
Säte Frampassagerarens
krockkudde Under 13

kg
(grupperna 0 (b)
och 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år Från 15 till 25
kg
(grupp 2)
Från cirka 3 till 6 år Från 22 till 36
kg
(grupp 3)
Från cirka 6 till 10 år
Rad 2 (f) Baksäten (c) (g)


U UUU


Rad 3 (f)Ytterplatser i baksätet
UUUU
U: Plats som är lämplig för installation av en
bilbarnstol som sätts fast med bilbältet
och som är godkänd för bakåt- och/eller
framåtvänd användning.
UF: Plats anpassad för installation av en
bilbarnstol som sätts fast med bilbältet och
är universellt godkänd för ”framåtvänd”
användning.
X: Plats som inte är lämplig för installationen
av en bilbarnstol för angiven viktgrupp.
(a) Universell bilbarnstol: bilbarnstol som kan
monteras i alla bilar och fästs med bilbältet. (b)
Grupp 0: från födseln till 10
kg.


Babyskydd och ”bilsängar” får inte monteras
på frampassagerarsätet.


Babyskydd och ”bilsängar” får inte monteras
på frampassagerarsätet eller på 3e raden.
(c) Ta reda på gällande lagstiftning i det land
där du kör innan du monterar en bilbarnstol
på denna plats.
(d) Maximalt höjdläge (e)
Upprätt ryggstöd.
(f) Gör så här när du ska montera en bakåt-
eller framåtvänd bilbarnstol i baksätet:
flytta framsätet framåt och räta sedan upp
ryggstödet för att skapa tillräckligt med plats
för barnstolen och för barnets ben.
(g)


En bilbarnstol med stödben får aldrig
installeras på mittplatsen i baksätet.

105
Säkerhet

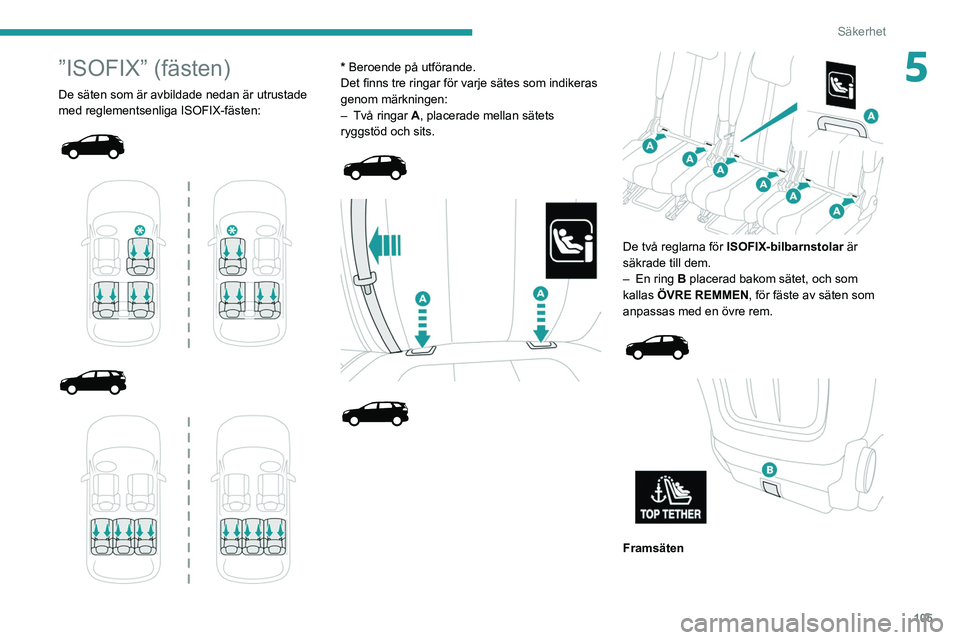

5”ISOFIX” (fästen)
De säten som är avbildade nedan är utrustade
med reglementsenliga ISOFIX-fästen:








* Beroende på utförande.
Det finns tre ringar för varje sätes som indikeras
genom märkningen:
–
Två ringar
A, placerade mellan sätets
ryggstöd och sits.








De två reglarna för ISOFIX-bilbarnstolar är
säkrade till dem.
–

En ring
B placerad bakom sätet, och som
kallas ÖVRE REMMEN, för fäste av säten som
anpassas med en övre rem.




Framsäten

106
Säkerhet
Placering av ISOFIX-barnstolar
I enlighet med EU:s bestämmelser anges i följande tabell möjlig\
heterna att montera ISOFIX-barnstolar på de platser i bilen som är\
utrustade med
ISOFIX-fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storl\
eksklass, som anges med en bokstav mellan A och G, på bilbarnstolen bredvid
i-Size-logotypen.







* Beroende på försäljningsland.

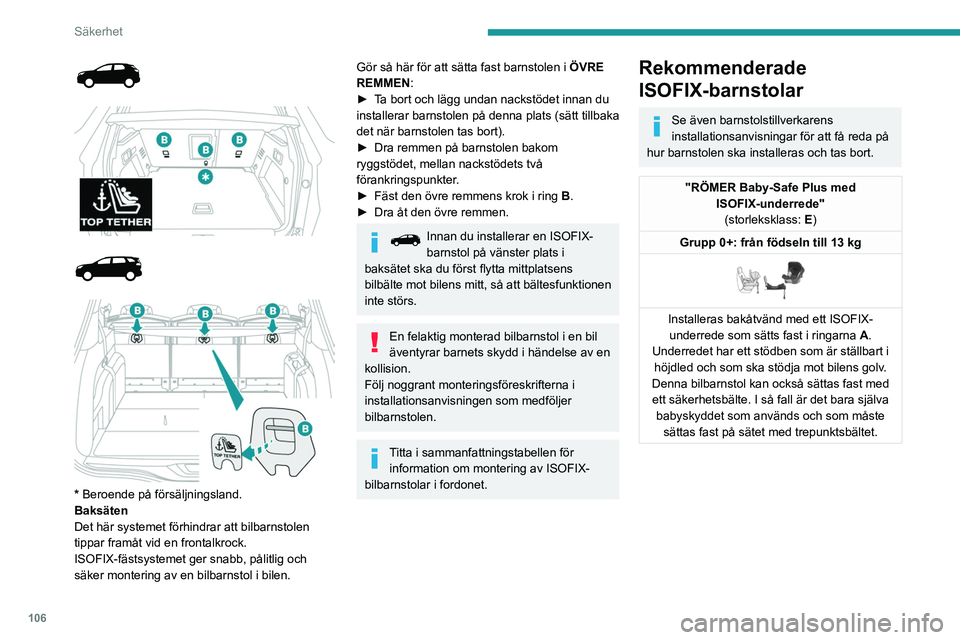

Baksäten
Det här systemet förhindrar att bilbarnstolen
tippar framåt vid en frontalkrock.
ISOFIX-fästsystemet ger snabb, pålitlig och
säker montering av en bilbarnstol i bilen.
Gör så här för att sätta fast barnstolen i ÖVRE
REMMEN:
►
T
a bort och lägg undan nackstödet innan du
installerar barnstolen på denna plats (sätt tillbaka
det när barnstolen tas bort).
►

Dra remmen på barnstolen bakom
ryggstödet, mellan nackstödets två
förankringspunkter

.
►

Fäst den övre remmens krok i ring

B
.
►

Dra åt den övre remmen.
Innan du installerar en ISOFIX-
barnstol på vänster plats i
baksätet ska du först flytta mittplatsens
bilbälte mot bilens mitt, så att bältesfunktionen
inte störs.
En felaktig monterad bilbarnstol i en bil
äventyrar barnets skydd i händelse av en
kollision.
Följ noggrant monteringsföreskrifterna i
installationsanvisningen som medföljer
bilbarnstolen.
Titta i sammanfattningstabellen för information om montering av ISOFIX-
bilbarnstolar i fordonet.
Rekommenderade
ISOFIX-barnstolar
Se även barnstolstillverkarens
installationsanvisningar för att få reda på
hur barnstolen ska installeras och tas bort.
"RÖMER Baby-Safe Plus med ISOFIX-underrede"(storleksklass: E)
Grupp 0+: från födseln till 13 kg


Installeras bakåtvänd med ett ISOFIX- underrede som sätts fast i ringarna A.
Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan också sättas fast med ett säkerhetsbälte. I så fall är det bara själva babyskyddet som används och som måste sättas fast på sätet med trepunktsbältet.

107
Säkerhet

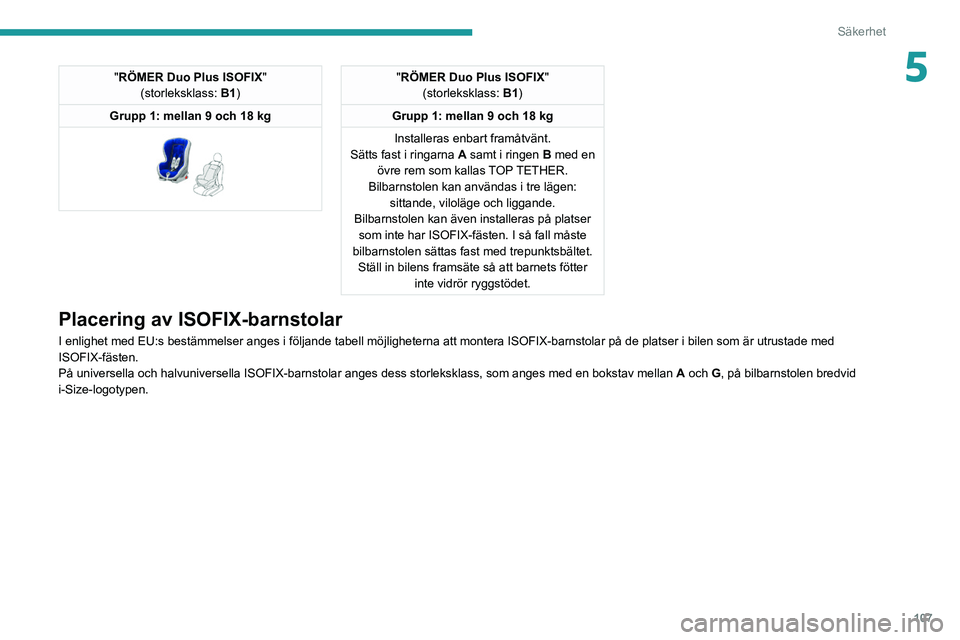

5"RÖMER Duo Plus ISOFIX"
(storleksklass: B1)
Grupp 1: mellan 9 och 18 kg


"RÖMER Duo Plus ISOFIX "
(storleksklass: B1)
Grupp 1: mellan 9 och 18 kg Installeras enbart framåtvänt.
Sätts fast i ringarna A samt i ringen B med en övre rem som kallas TOP TETHER.
Bilbarnstolen kan användas i tre lägen: sittande, viloläge och liggande.
Bilbarnstolen kan även installeras på platser som inte har ISOFIX-fästen. I så fall måste
bilbarnstolen sättas fast med trepunktsbältet. Ställ in bilens framsäte så att barnets fötter inte vidrör ryggstödet.
Placering av ISOFIX-barnstolar
I enlighet med EU:s bestämmelser anges i följande tabell möjlig\
heterna att montera ISOFIX-barnstolar på de platser i bilen som är\
utrustade med
ISOFIX-fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storl\
eksklass, som anges med en bokstav mellan A och G, på bilbarnstolen bredvid
i-Size-logotypen.

108
Säkerhet

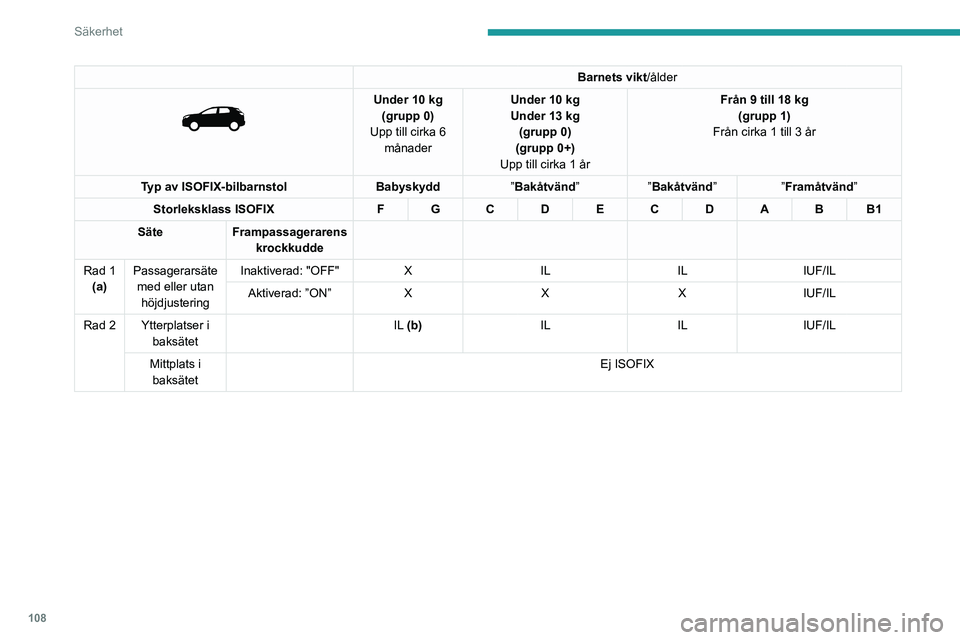

Barnets vikt/ålder

Under 10 kg
(grupp 0)
Upp till cirka 6 månader Under 10
kg
Under 13 kg
(grupp 0)
(grupp 0+)
Upp till cirka 1 år Från 9 till 18 kg
(grupp 1)
Från cirka 1 till 3 år
Typ av ISOFIX-bilbarnstol Babyskydd”Bakåtvänd” ”Bakåtvänd” ”Framåtvänd”
Storleksklass ISOFIX F G C D E C D A B B1
Säte Frampassagerarens
krockkudde
Rad 1 (a) Passagerarsäte
med eller utan höjdjustering Inaktiverad: "OFF"
XIL ILIUF/IL
Aktiverad: ”ON” XXXIUF/IL
Rad 2 Ytterplatser i baksätet IL (b)
ILILIUF/IL
Mittplats i baksätet Ej ISOFIX
