PEUGEOT 5008 2020 Bruksanvisningar (in Swedish)

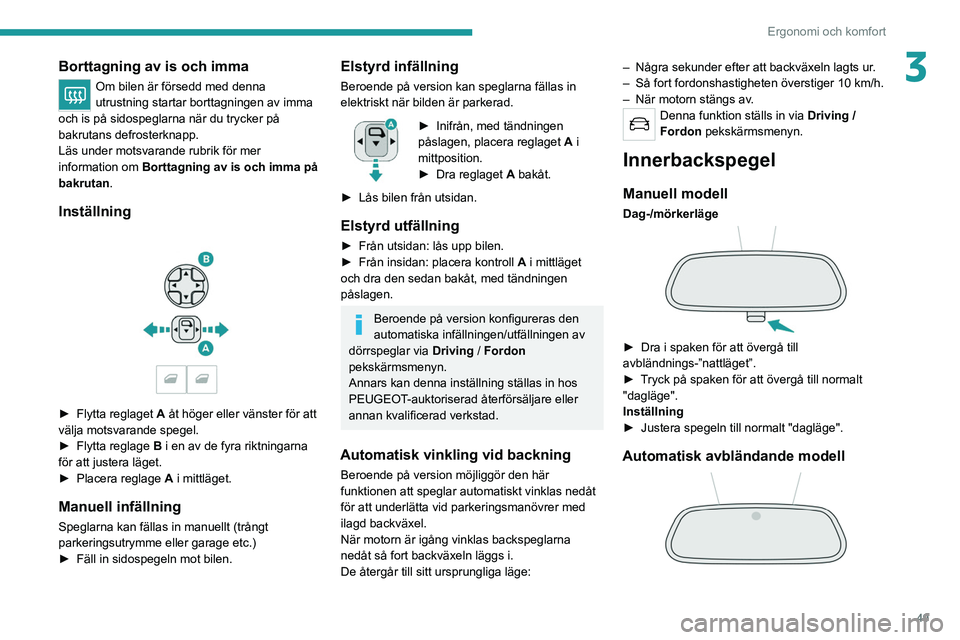

49
Ergonomi och komfort
3Borttagning av is och imma
Om bilen är försedd med denna
utrustning startar borttagningen av imma
och is på sidospeglarna när du trycker på
bakrutans defrosterknapp.
Läs under motsvarande rubrik för mer
information om Borttagning av is och imma på
bakrutan.
Inställning

► Flytta reglaget A åt höger eller vänster för att
välja motsvarande spegel.
►

Flytta reglage
B i en av de fyra riktningarna
för att justera läget.
►

Placera reglage A

i mittläget.
Manuell infällning
Speglarna kan fällas in manuellt (trångt
parkeringsutrymme eller garage etc.)
►
Fäll in sidospegeln mot bilen.
Elstyrd infällning
Beroende på version kan speglarna fällas in
elektriskt när bilden är parkerad.
► Inifrån, med tändningen
påslagen, placera reglaget A
i
mittposition.
►

Dra reglaget A

bakåt.
►

Lås bilen från utsidan.
Elstyrd utfällning
► Från utsidan: lås upp bilen.
► Från insidan: placera kontroll A
i mittläget
och dra den sedan bakåt, med tändningen
påslagen.
Beroende på version konfigureras den
automatiska infällningen/utfällningen av
dörrspeglar via

Driving
/ Fordon
pekskärmsmenyn.
Annars kan denna inställning ställas in hos
PEUGEOT-auktoriserad återförsäljare eller
annan kvalificerad verkstad.
Automatisk vinkling vid backning
Beroende på version möjliggör den här
funktionen att speglar automatiskt vinklas nedåt
för att underlätta vid parkeringsmanövrer med
ilagd backväxel.
När motorn är igång vinklas backspeglarna
nedåt så fort backväxeln läggs i.
De återgår till sitt ursprungliga läge: –

Några sekunder efter att backväxeln lagts ur
.
–
Så fort fordonshastigheten överstiger 10 km/h.
–

När motorn stängs av
.
Denna funktion ställs in via
Driving /
Fordon pekskärmsmenyn.
Innerbackspegel
Manuell modell
Dag-/mörkerläge

► Dra i spaken för att övergå till
avbländnings-”nattläget”.
►

T
ryck på spaken för att övergå till normalt
"dagläge".
Inställning
►

Justera spegeln till normalt "dagläge".
Automatisk avbländande modell

50
Ergonomi och komfort
Detta system växlar automatiskt och gradvis
mellan dag och natt, med hjälp av en sensor
som mäter ljuset som kommer in från baksidan
av bilen.
För att garantera en optimal sikt vid
parkeringsmanövrer blir spegeln
automatiskt ljus så fort backväxeln läggs i.
Nackstöd bak







Högt läge (använd):
► Dra upp nackstödet så långt det går .
Lågt läge (för förvaring, när ingen sitter på
sätet):
►

T
ryck på klackarna A för att frigöra
nackstödet och tryck det nedåt.
De bakre nackstöden kan tas bort.
Ta bort ett nackstöd
► Dra upp nackstödet så långt det går .
► T ryck på klackarna A för att frigöra
nackstödet och ta bort det helt.
►

Förvara nackstödet.
Sätta tillbaka ett nackstöd
► För in nackstödets stänger i motsvarande
ryggstöds öppningar .
►

Skjut ned nackstödet så långt det går
.
►

T
ryck på klackarna A för att frigöra
nackstödet och tryck det nedåt.
Kör aldrig med passagerare i baksätet
när nackstöden är borttagna. Nackstöden
måste sitta på plats och vara inställda i det
höga läget.
Mittplatsens nackstöd kan inte
monteras på ett sidosäte, och vice
versa.
Bakre bänksäte

Baksäte med fasta sittdynor och ryggstöd som
kan fällas ned i två delar (2/3-1/3) för att förstora
lastutrymmet.
Nedfällning av ryggstöden

Varje del av ryggstödet har två reglage för
upplåsning:
–

ett handtag
1 på ryggstödets utsida,
–

ett reglage
2 på bagageutrymmets sidopanel.

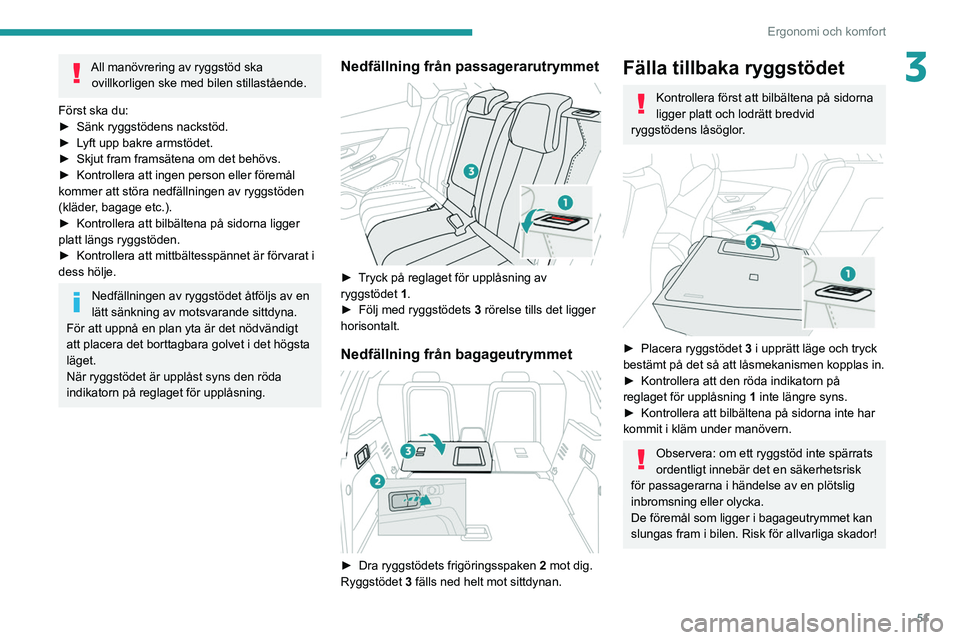

51
Ergonomi och komfort
3All manövrering av ryggstöd ska ovillkorligen ske med bilen stillastående.
Först ska du:
►

Sänk ryggstödens nackstöd.
►


L

yft upp bakre armstödet.
►

Skjut fram framsätena om det behövs.
►


Kontrollera att ingen person eller föremål
kommer att störa nedfällningen av ryggstöden
(kläder

, bagage etc.).
►

Kontrollera att bilbältena på sidorna ligger
platt längs ryggstöden.
►


Kontrollera att mittbältesspännet är förvarat i
dess hölje.
Nedfällningen av ryggstödet åtföljs av en
lätt sänkning av motsvarande sittdyna.
För att uppnå en plan yta är det nödvändigt
att placera det borttagbara golvet i det högsta
läget.
När ryggstödet är upplåst syns den röda
indikatorn på reglaget för upplåsning.
Nedfällning från passagerarutrymmet

► Tryck på reglaget för upplåsning av
ryggstödet 1.
►

Följ med ryggstödets 3

rörelse tills det ligger
horisontalt.
Nedfällning från bagageutrymmet

► Dra ryggstödets frigöringsspaken 2 mot dig.
Ryggstödet 3 fälls ned helt mot sittdynan.
Fälla tillbaka ryggstödet
Kontrollera först att bilbältena på sidorna
ligger platt och lodrätt bredvid
ryggstödens låsöglor.


► Placera ryggstödet 3 i upprätt läge och tryck
bestämt på det så att låsmekanismen kopplas in.
►

Kontrollera att den röda indikatorn på
reglaget för upplåsning 1

inte längre syns.
►

Kontrollera att bilbältena på sidorna inte har
kommit i kläm under manövern.
Observera: om ett ryggstöd inte spärrats
ordentligt innebär det en säkerhetsrisk
för passagerarna i händelse av en plötslig
inbromsning eller olycka.
De föremål som ligger i bagageutrymmet kan
slungas fram i bilen. Risk för allvarliga skador!

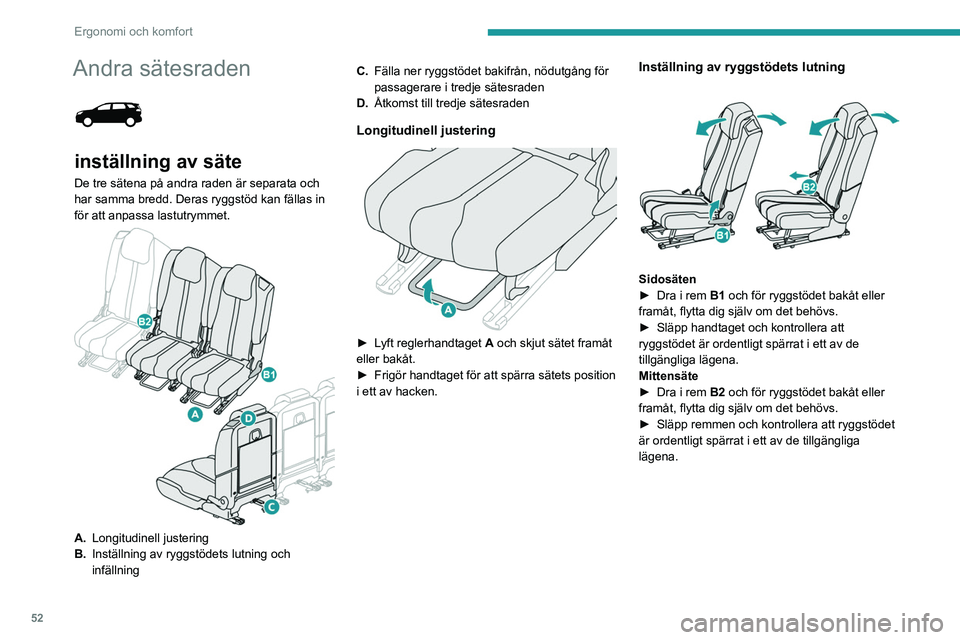

52
Ergonomi och komfort
Andra sätesraden

inställning av säte
De tre sätena på andra raden är separata och
har samma bredd. Deras ryggstöd kan fällas in
för att anpassa lastutrymmet.


A.Longitudinell justering
B. Inställning av ryggstödets lutning och
infällning C.
Fälla ner ryggstödet bakifrån, nödutgång för
passagerare i tredje sätesraden
D. Åtkomst till tredje sätesraden
Longitudinell justering

► Lyft reglerhandtaget A och skjut sätet framåt
eller bakåt.
►

Frigör handtaget för att spärra sätets position
i ett av hacken.
Inställning av ryggstödets lutning

Sidosäten
► Dra i rem B1 och för ryggstödet bakåt eller
framåt, flytta dig själv om det behövs.
►

Släpp handtaget och kontrollera att
ryggstödet är ordentligt spärrat i ett av de
tillgängliga lägena.
Mittensäte
►


Dra i rem
B2 och för ryggstödet bakåt eller
framåt, flytta dig själv om det behövs.
►

Släpp remmen och kontrollera att ryggstödet
är ordentligt spärrat i ett av de tillgängliga
lägena.
Platt golv

Nedfällning av ryggstöden
► Kontrollera att de fällbara borden på
framsätena är ordentligt uppfällda.
► Skjut sätena i andra sätesraden så långt bak
som det går.
Kontrollera att passagerarna, speciellt
barn, inte har händer eller fötter nära
sätenas rörliga delar (gångjärn, skenor etc)
före och under manövrering av sätena) – risk
för allvarliga skador!

53
Ergonomi och komfort
3Platt golv

Nedfällning av ryggstöden
► Kontrollera att de fällbara borden på
framsätena är ordentligt uppfällda.
►

Skjut sätena i andra sätesraden så långt bak
som det går

.
Kontrollera att passagerarna, speciellt
barn, inte har händer eller fötter nära
sätenas rörliga delar (gångjärn, skenor etc)
före och under manövrering av sätena) – risk
för allvarliga skador!
Fälla ned utifrån

► Dra i handtaget B1 eller remmen B2 tills
ryggstödet är helt fällt.
►

Släpp reglaget.
►


T
ryck försiktigt ryggstödet framåt så att det
lutas tills det ligger på sittdynan.
Nedfällning från bagageutrymmet

Vid exempelvis ilastning, eller från tredje
sätesraden:
►

Dra i remmen
C för att frigöra önskat säte
och tryck ryggstödet framåt en bit.
Sätta tillbaka sätet

► Placera skyddsplattorna till andra
sätesradens säten mot ryggstöden igen.
►

Res upp ryggstödet tills sätet spärras.
Kontrollera att sidobältena är rätt spända
för att undvika skada på bilbältena innan
du utför någon åtgärd på baksätena.
Mittenbältet måste förvaras i takklädseln.

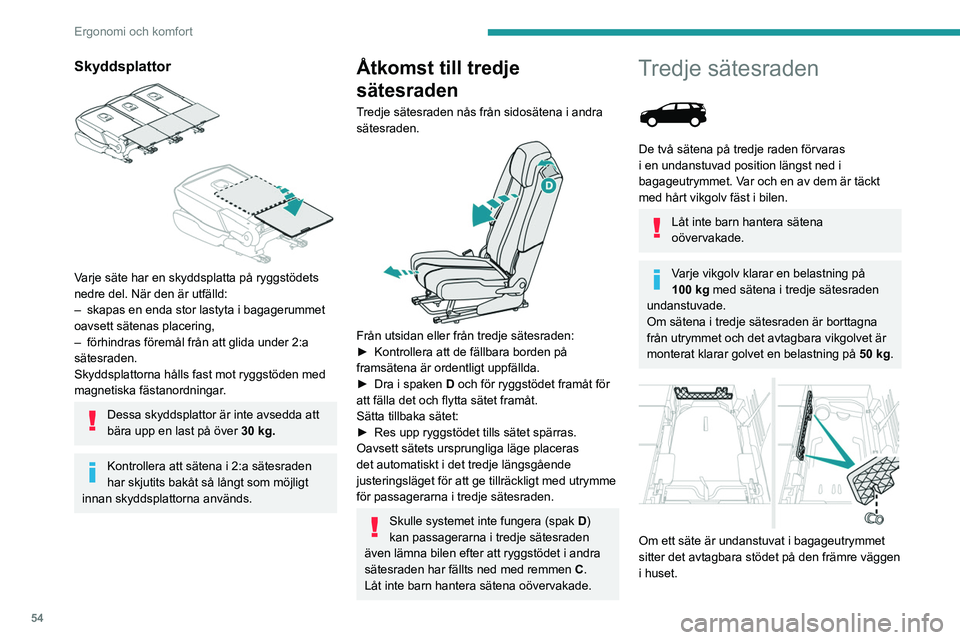

54
Ergonomi och komfort
Skyddsplattor

Varje säte har en skyddsplatta på ryggstödets
nedre del. När den är utfälld:
–
skapas en enda stor lastyta i bagagerummet
oavsett sätenas placering,
–


förhindras föremål från att glida under 2:a
sätesraden.
Skyddsplattorna hålls fast mot ryggstöden med
magnetiska fästanordningar

.
Dessa skyddsplattor är inte avsedda att
bära upp en last på över 30 kg.
Kontrollera att sätena i 2:a sätesraden
har skjutits bakåt så långt som möjligt
innan skyddsplattorna används.
Åtkomst till tredje
sätesraden
Tredje sätesraden nås från sidosätena i andra
sätesraden.


Från utsidan eller från tredje sätesraden:
► Kontrollera att de fällbara borden på
framsätena är ordentligt uppfällda.
►

Dra i spaken D

och för ryggstödet framåt för
att fälla det och flytta sätet framåt.
Sätta tillbaka sätet:
►

Res upp ryggstödet tills sätet spärras.
Oavsett sätets ursprungliga läge placeras
det automatiskt i det tredje längsgående
justeringsläget för att ge tillräckligt med utrymme
för passagerarna i tredje sätesraden.
Skulle systemet inte fungera (spak D)
kan passagerarna i tredje sätesraden
även lämna bilen efter att ryggstödet i andra
sätesraden har fällts ned med remmen C.
Låt inte barn hantera sätena oövervakade.
Tredje sätesraden

De två sätena på tredje raden förvaras
i en undanstuvad position längst ned i
bagageutrymmet. Var och en av dem är täckt
med hårt vikgolv fäst i bilen.
Låt inte barn hantera sätena
oövervakade.
Varje vikgolv klarar en belastning på
100 kg med sätena i tredje sätesraden
undanstuvade.
Om sätena i tredje sätesraden är borttagna
från utrymmet och det avtagbara vikgolvet är
monterat klarar golvet en belastning på 50
kg.


Om ett säte är undanstuvat i bagageutrymmet
sitter det avtagbara stödet på den främre väggen
i huset.
Om du tar bort sätet från bagageutrymmet för
extra utrymme ska du fästa det avtagbara stödet
i de två hakarna på den mittre väggen.
Vika ihop golvpanelerna

► Dra i en av remmarna för att vika ihop
golvpanelen.
När den tredje sätesraden fälls upp kan dessa
golvpaneler antingen:
– läggas bakom sätena,
– ställas i vertikalt läge,
och därigenom frigöra lagringsutrymme.
Fälla upp sätena
Du gör detta från kanten av bagageutrymmet.

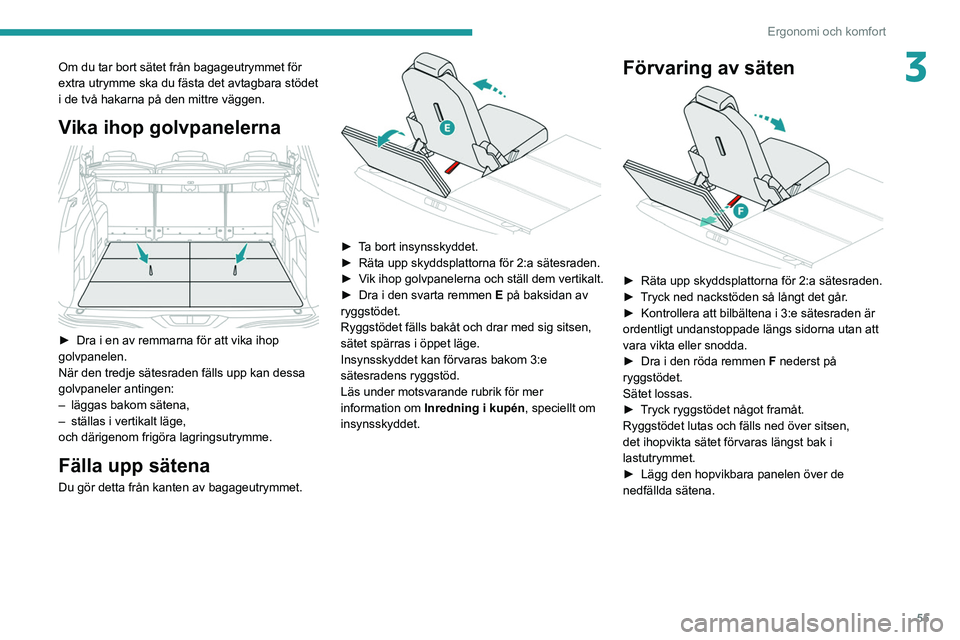

55
Ergonomi och komfort
3Om du tar bort sätet från bagageutrymmet för
extra utrymme ska du fästa det avtagbara stödet
i de två hakarna på den mittre väggen.
Vika ihop golvpanelerna

► Dra i en av remmarna för att vika ihop
golvpanelen.
När den tredje sätesraden fälls upp kan dessa
golvpaneler antingen:
–

läggas bakom sätena,
–


ställas i vertikalt läge,
och därigenom frigöra lagringsutrymme.
Fälla upp sätena
Du gör detta från kanten av bagageutrymmet.

► Ta bort insynsskyddet.
► Räta upp skyddsplattorna för 2:a sätesraden.
►

V
ik ihop golvpanelerna och ställ dem vertikalt.
►

Dra i den svarta remmen E

på baksidan av
ryggstödet.
Ryggstödet fälls bakåt och drar med sig sitsen,
sätet spärras i öppet läge.
Insynsskyddet kan förvaras bakom 3:e
sätesradens ryggstöd.
Läs under motsvarande rubrik för mer
information om Inredning i kupén , speciellt om
insynsskyddet.
Förvaring av säten

► Räta upp skyddsplattorna för 2:a sätesraden.
► T ryck ned nackstöden så långt det går.
►

Kontrollera att bilbältena i 3:e sätesraden är
ordentligt undanstoppade längs sidorna utan att
vara vikta eller snodda.
►


Dra i den röda remmen F

nederst på
ryggstödet.
Sätet lossas.
►

T
ryck ryggstödet något framåt.
Ryggstödet lutas och fälls ned över sitsen,
det ihopvikta sätet förvaras längst bak i
lastutrymmet.
►

Lägg den hopvikbara panelen över de
nedfällda sätena.

56

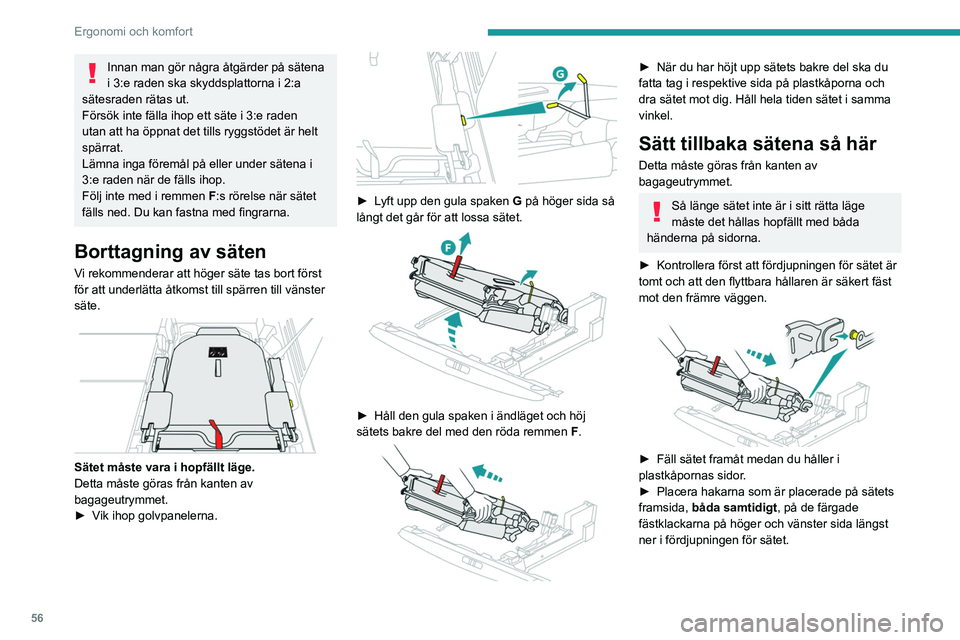

Ergonomi och komfort
Innan man gör några åtgärder på sätena
i 3:e raden ska skyddsplattorna i 2:a
sätesraden rätas ut.
Försök inte fälla ihop ett säte i 3:e raden
utan att ha öppnat det tills ryggstödet är helt
spärrat.
Lämna inga föremål på eller under sätena i
3:e raden när de fälls ihop.
Följ inte med i remmen F:s rörelse när sätet
fälls ned. Du kan fastna med fingrarna.
Borttagning av säten
Vi rekommenderar att höger säte tas bort först
för att underlätta åtkomst till spärren till vänster
säte.


Sätet måste vara i hopfällt läge.
Detta måste göras från kanten av
bagageutrymmet.
►

V
ik ihop golvpanelerna.


► Lyft upp den gula spaken G på höger sida så
långt det går för att lossa sätet.


► Håll den gula spaken i ändläget och höj
sätets bakre del med den röda remmen F
.


► När du har höjt upp sätets bakre del ska du
fatta tag i respektive sida på plastkåporna och
dra sätet mot dig. Håll hela tiden sätet i samma
vinkel.
Sätt tillbaka sätena så här
Detta måste göras från kanten av
bagageutrymmet.
Så länge sätet inte är i sitt rätta läge
måste det hållas hopfällt med båda
händerna på sidorna.
►

Kontrollera först att fördjupningen för sätet är
tomt och att den flyttbara hållaren är säkert fäst
mot den främre väggen.


► Fäll sätet framåt medan du håller i
plastkåpornas sidor .
►

Placera hakarna som är placerade på sätets
framsida,

båda samtidigt, på de färgade
fästklackarna på höger och vänster sida längst
ner i fördjupningen för sätet.
Kontrollera att sätets främre hakar är
korrekt placerade på de båda klackarna.
Om det inte är fallet måste du lyfta upp sätet
och göra om proceduren från början.


► Släpp ner sätets bakre del som spärras på
plats av egen vikt.
Den gula spaken G fälls automatiskt.
Om sätet inte är helt horisontellt ska du
inte trycka på ryggstödet och inte
försöka fälla ut det – risk att mekanismen
skadas.
Ta ut sätet och gör om proceduren från
början.
Säteskonfiguration

57

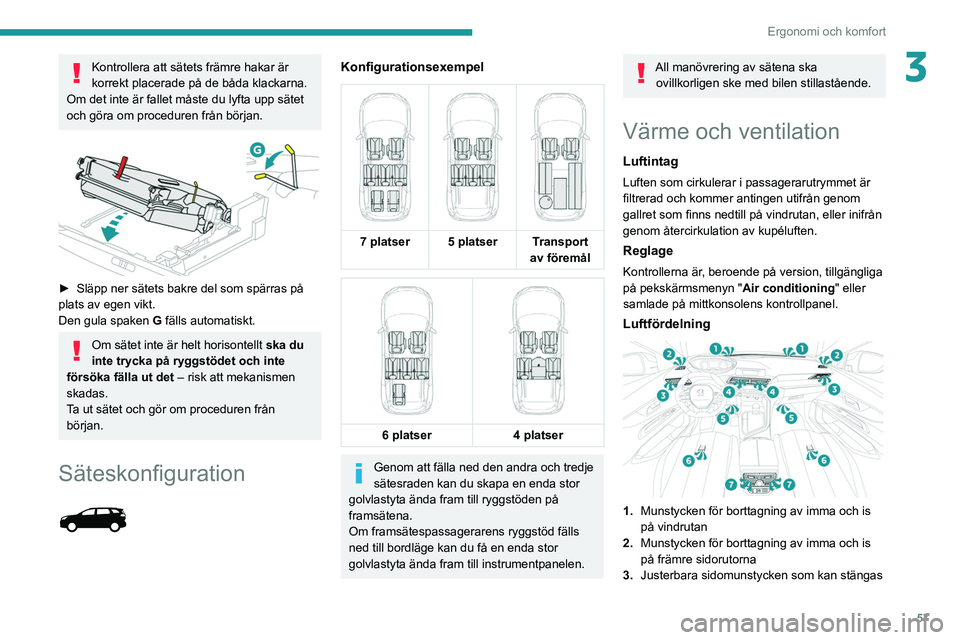

Ergonomi och komfort
3Kontrollera att sätets främre hakar är
korrekt placerade på de båda klackarna.
Om det inte är fallet måste du lyfta upp sätet
och göra om proceduren från början.


► Släpp ner sätets bakre del som spärras på
plats av egen vikt.
Den gula spaken G
fälls automatiskt.
Om sätet inte är helt horisontellt ska du
inte trycka på ryggstödet och inte
försöka fälla ut det – risk att mekanismen
skadas.
Ta ut sätet och gör om proceduren från
början.
Säteskonfiguration

Konfigurationsexempel


7 platser 5 platser Transport
av föremål


6 platser
4 platser
Genom att fälla ned den andra och tredje
sätesraden kan du skapa en enda stor
golvlastyta ända fram till ryggstöden på
framsätena.
Om framsätespassagerarens ryggstöd fälls
ned till bordläge kan du få en enda stor
golvlastyta ända fram till instrumentpanelen.
All manövrering av sätena ska ovillkorligen ske med bilen stillastående.
Värme och ventilation
Luftintag
Luften som cirkulerar i passagerarutrymmet är
filtrerad och kommer antingen utifrån genom
gallret som finns nedtill på vindrutan, eller inifrån
genom återcirkulation av kupéluften.
Reglage
Kontrollerna är, beroende på version, tillgängliga
på pekskärmsmenyn " Air conditioning" eller
samlade på mittkonsolens kontrollpanel.
Luftfördelning

1. Munstycken för borttagning av imma och is
på vindrutan
2. Munstycken för borttagning av imma och is
på främre sidorutorna
3. Justerbara sidomunstycken som kan stängas

58
Ergonomi och komfort
4.Justerbara mittmunstycken som kan stängas
5. Luftutsläpp mot framsätets benutrymmen
6. Luftutsläpp mot fotutrymmen i baksätet
7. Justerbara luftmunstycken med fläkt
(beroende på version)
Råd
Rekommendationer för ventilation och
luftkonditionering
►

För att luften ska fördelas jämnt ska
man se till att det inte finns några hinder
i de yttre luftintagsgallren längst ner
på vindrutan, ventilationsmunstycken,
ventilationsöppningar

, luftutsläpp och
luftutsuget i bagageutrymmet.
►

Täck inte över solsensorn som finns på
instrumentbrädan. Den används för reglering
av den automatiska luftkonditioneringen.
►


Aktivera luftkonditioneringen i minst 5 till
10 minuter en eller två gånger per månad för
att hålla systemet i fullgott skick.
►


Om systemet inte producerar någon
kyla ska du stänga av det och kontakta en
PEUGEOT

-återförsäljare eller en annan
kvalificerad verkstad.
Om bilen drar ett maximalt lastat släp i en
brant uppförsbacke vid hög lufttemperatur kan
du genom att stänga av luftkonditioneringen
vinna en del motoreffekt och därmed förbättra
bilens dragkapacitet.
Undvik att köra längre sträckor med
avstängd ventilation eller med
återcirkulation av kupéluft inkopplad. Risk för
imbildning och sämre luftkvalitet i bilen.
Om temperaturen inne i bilen är mycket
hög efter att bilen stått länge i solen,
ska du vädra kupén en liten stund.
Ställ luftflödesreglaget i ett läge som
garanterar en god luftväxling i kupén.
Kondensationen som skapas av
luftkonditioneringen gör att det rinner ut
lite vatten under bilen då den står stilla, vilket
är helt normalt.
Underhåll av ventilation och
luftkonditionering
►

Kontrollera att kupéfiltret är i gott skick och
låt regelbundet byta filtren.
V

i rekommenderar att använda ett kombinerat
kupéfilter. Tack vare dess specifika
egenskaper renas andningsluften i bilen
och du får en fräschare kupé (minskning
av allergiska symptom, dålig lukt och feta
beläggningar).
►

För att luftkonditioneringen ska
fungera korrekt, ska du kontrollera den
enligt rekommendationerna i garanti- och
servicehäftet.
Stop & Start
Värmen och luftkonditioneringen fungerar
bara när motorn är i gång.
Koppla tillfälligt ur Stop & Start-systemet för
att behålla en behaglig temperatur i kupén,
Läs motsvarande avsnitt för mer information
om Stop & Start.
Manuell luftkonditionering
Luftkonditioneringen fungerar bara när motorn
är i gång.


1. Inställning av temperaturen
2. Inställning av luftflödet
3. Inställning av luftfördelningen
4. Återcirkulation av kupéluft
5. Luftkonditionering på/av
Inställning av temperaturen
► Vrid knoppen 1 från blått (kallt) till rött (varmt).
Inställning av luftfördelning
Vindruta och sidorutor.
Ventilationsmunstycken i mitten och på
sidorna.
Benutrymmen.
► Tryck på knappen 3 så många gånger som
behövs för att välja önskad luftfördelning.
Luftfördelningen kan justeras genom att man
använder flera av de orange kontrollamporna
samtidigt.
Inställning av luftflödet
► Tryck på en av knapparna 2 “stor fläkt” eller
“liten fläkt” för att öka eller minska luftflödet.
Motsvarande orange kontrollampor tänds.
Om du trycker på knappen "liten fläkt" tills alla
kontrollampor släckts (bortkoppling av systemet)
är värmekomforten inte längre aktiverad.
En lätt luftström kan ändå märkas på grund av
att bilen är i rörelse.
Luftkonditionering på/av
Luftkonditioneringssystemet är avsett att fungera
effektivt under alla årstider, med rutorna stängda.
Den används till:
– att sänka temperaturen på sommaren,
– att göra borttagning av imma mer effektiv på
vintern, vid temperaturer över 3 °C.
► Tryck på knappen 5 för att sätta på/stänga av
luftkonditioneringen.
När funktionen är aktiverad tänds kontrollampan
på knappen.
