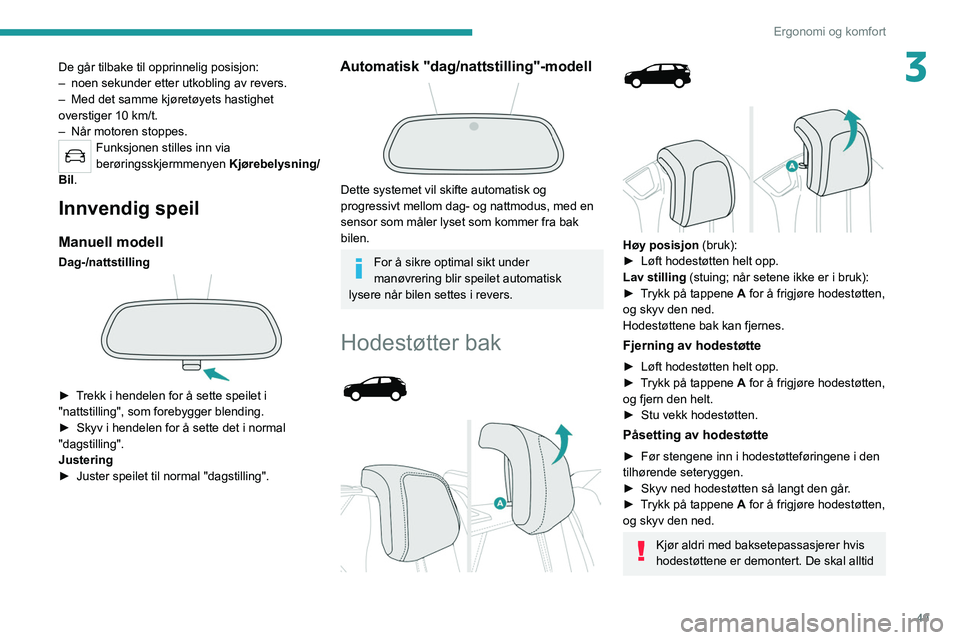

Page 51 of 308
49
Ergonomi og komfort
3De går tilbake til opprinnelig posisjon:
– noen sekunder etter utkobling av revers.
–
Med det samme kjøretøyets hastighet
overstiger 10 km/t.
–
Når motoren stoppes.
Funksjonen stilles inn via
berøringsskjermmenyen Kjørebelysning/
Bil.
Innvendig speil
Manuell modell
Dag-/nattstilling
► Trekk i hendelen for å sette speilet i
"nattstilling", som forebygger blending.
►
Skyv i hendelen for å sette det i normal
"dagstilling".
Justering
►
Juster speilet til normal "dagstilling".
Automatisk "dag/nattstilling"-modell
Dette systemet vil skifte automatisk og
progressivt mellom dag- og nattmodus, med en
sensor som måler lyset som kommer fra bak
bilen.
For å sikre optimal sikt under
manøvrering blir speilet automatisk
lysere når bilen settes i revers.
Hodestøtter bak
Høy posisjon (bruk):
► Løft hodestøtten helt opp.
Lav stilling (stuing; når setene ikke er i bruk):
►
T
rykk på tappene A for å frigjøre hodestøtten,
og skyv den ned.
Hodestøttene bak kan fjernes.
Fjerning av hodestøtte
► Løft hodestøtten helt opp.
► T rykk på tappene A for å frigjøre hodestøtten,
og fjern den helt.
►
Stu vekk hodestøtten.
Påsetting av hodestøtte
► Før stengene inn i hodestøtteføringene i den
tilhørende seteryggen.
►
Skyv ned hodestøtten så langt den går
.
►
T
rykk på tappene A for å frigjøre hodestøtten,
og skyv den ned.
Kjør aldri med baksetepassasjerer hvis
hodestøttene er demontert. De skal alltid

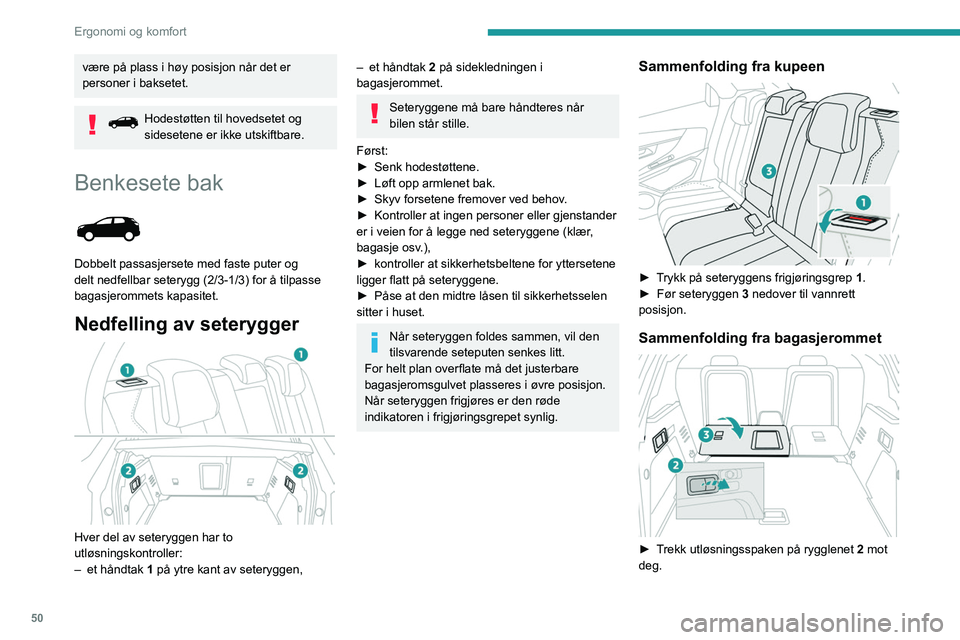

Page 52 of 308
50
Ergonomi og komfort
Seteryggen 3 folder seg helt sammen over
seteputen.
Flytting av seteryggene
Kontroller først at de ytre
sikkerhetsbeltene ligger flatt langs
seteryggenes låseringer.
► Plasser seteryggen 3 i oppreist stilling og dytt
hardt for å feste holderen på plass.
► Sjekk at den røde indikatoren ikke lenger
vises i håndtaket 1.
► Kontroller at sikkerhetsbeltene for yttersetene
ikke kom i klem under håndteringen.
Merk: Hvis seteryggen ikke er ordentlig
låst på plass, kan det gå ut over
være på plass i høy posisjon når det er
personer i baksetet.
Hodestøtten til hovedsetet og
sidesetene er ikke utskiftbare.
Benkesete bak
Dobbelt passasjersete med faste puter og
delt nedfellbar seterygg (2/3-1/3) for å tilpasse
bagasjerommets kapasitet.
Nedfelling av seterygger
Hver del av seteryggen har to
utløsningskontroller:
–
et håndtak
1 på ytre kant av seteryggen,
– et håndtak 2 på sidekledningen i
bagasjerommet.
Seteryggene må bare håndteres når
bilen står stille.
Først:
►
Senk hodestøttene.
►
Løft opp armlenet bak.
►
Skyv forsetene fremover ved behov
.
►
Kontroller at ingen personer eller gjenstander
er i veien for å legge ned seteryggene (klær
,
bagasje osv.),
►
kontroller at sikkerhetsbeltene for yttersetene
ligger flatt på seteryggene.
►
Påse at den midtre låsen til sikkerhetsselen
sitter i huset.
Når seteryggen foldes sammen, vil den
tilsvarende seteputen senkes litt.
For helt plan overflate må det justerbare
bagasjeromsgulvet plasseres i øvre posisjon.
Når seteryggen frigjøres er den røde
indikatoren i frigjøringsgrepet synlig.
Sammenfolding fra kupeen
► Trykk på seteryggens frigjøringsgrep 1.
► Før seteryggen 3 nedover til vannrett
posisjon.
Sammenfolding fra bagasjerommet
► Trekk utløsningsspaken på rygglenet 2 mot
deg.
Page 53 of 308
51
Ergonomi og komfort
3Seteryggen 3 folder seg helt sammen over
seteputen.
Flytting av seteryggene
Kontroller først at de ytre
sikkerhetsbeltene ligger flatt langs
seteryggenes låseringer.
► Plasser seteryggen 3 i oppreist stilling og dytt
hardt for å feste holderen på plass.
►
Sjekk at den røde indikatoren ikke lenger
vises i håndtaket 1
.
►
Kontroller at sikkerhetsbeltene for yttersetene
ikke kom i klem under håndteringen.
Merk: Hvis seteryggen ikke er ordentlig
låst på plass, kan det gå ut over
passasjerenes sikkerhet ved bråbremsing
eller et uhell.
Innholdet i bagasjerommet kan slynges
fremover i bilen – fare for alvorlig
personskade!
Seter på andre rad
Setejustering
De tre setene i andre rad er uavhengige og av
samme bredde. Seteryggene kan felles ned for å
tilpasse bagasjerommets kapasitet.
A. Regulering forover og bakover
B. Justering av seteryggens vinkel og nedfelling
av ryggstøtten
C. Nedfelling av ryggstøtten bakfra og
nødutgang for passasjerer i tredje rad
D. Tilgang til seter på tredje rad
Page 54 of 308
52
Ergonomi og komfort
Sammenfolding fra bagasjerommet
For eksempel ved innlasting eller fra setene i
tredje rad:
► Trekk i stropp C for å låse opp ønsket sete,
og gi seteryggen et lett skyv forover.
Skifte setet
► Plasser kontinuitetspanelene på andre
seterad mot bakhvilerne igjen.
Regulering forover og bakover
► Løft betjeningsstangen A og skyv setet
forover eller bakover.
►
Slipp betjeningsstangen for å låse setet i
posisjon i ett av hakkene.
Justering av seteryggens vinkel
Sideseter ►
Løft kontrollhåndtaket
B1 og før baksetet
forover eller bakover. Løft deg selv litt opp hvis
nødvendig.
►
Slipp håndtaket og sikre at seteryggen er
forsvarlig låst i én av posisjonene som tilbys.
Midtsete
►
Løft kontrollhåndtaket
B2 og før baksetet
forover eller bakover, slik at du løfter deg selv litt
opp hvis nødvendig.
►
Slipp stroppen og kontroller at seteryggen er
forsvarlig låst i én av posisjonene som tilbys.
Flatt gulv
Nedfelling av seterygger
► Kontroller at «flysetebordene» i forsetene er
godt foldet inn.
►
Plasser setene på andre rad i maksimal
bakre posisjon.
Før du gjør noe med setene må du
kontrollere at passasjerene, spesielt
barn, har hender og føtter langt unna
bevegelige elementer i setene (hengsler,
skinnedeler osv.) – Fare for alvorlig
personskade!
Innfolding fra utsiden
► Trekk håndtak B1 eller stropp B2 til
seteryggen er helt nedfelt.
►
Slipp betjeningskontrollen.
►
Skyv seteryggen forsiktig forover slik at
seteryggen skråstilles til den folder seg over
seteputen.

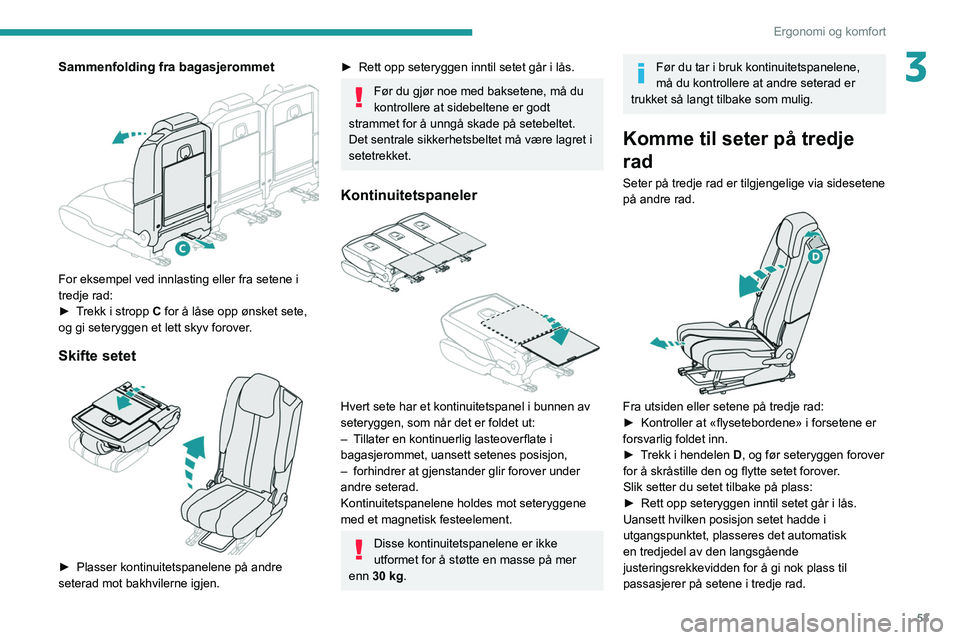

Page 55 of 308
53
Ergonomi og komfort
3Sammenfolding fra bagasjerommet
For eksempel ved innlasting eller fra setene i
tredje rad:
►
T
rekk i stropp C for å låse opp ønsket sete,
og gi seteryggen et lett skyv forover.
Skifte setet
► Plasser kontinuitetspanelene på andre
seterad mot bakhvilerne igjen.
► Rett opp seteryggen inntil setet går i lås.
Før du gjør noe med baksetene, må du
kontrollere at sidebeltene er godt
strammet for å unngå skade på setebeltet.
Det sentrale sikkerhetsbeltet må være lagret i
setetrekket.
Kontinuitetspaneler
Hvert sete har et kontinuitetspanel i bunnen av
seteryggen, som når det er foldet ut:
–
T
illater en kontinuerlig lasteoverflate i
bagasjerommet, uansett setenes posisjon,
–
forhindrer at gjenstander glir forover under
andre seterad.
Kontinuitetspanelene holdes mot seteryggene
med et magnetisk festeelement.
Disse kontinuitetspanelene er ikke
utformet for å støtte en masse på mer
enn 30 kg.
Før du tar i bruk kontinuitetspanelene,
må du kontrollere at andre seterad er
trukket så langt tilbake som mulig.
Komme til seter på tredje
rad
Seter på tredje rad er tilgjengelige via sidesetene
på andre rad.
Fra utsiden eller setene på tredje rad:
► Kontroller at «flysetebordene» i forsetene er
forsvarlig foldet inn.
►
T
rekk i hendelen D, og før seteryggen forover
for å skråstille den og flytte setet forover.
Slik setter du setet tilbake på plass:
►
Rett opp seteryggen inntil setet går i lås.
Uansett hvilken posisjon setet hadde i
utgangspunktet, plasseres det automatisk
en tredjedel av den langsgående
justeringsrekkevidden for å gi nok plass til
passasjerer på setene i tredje rad.

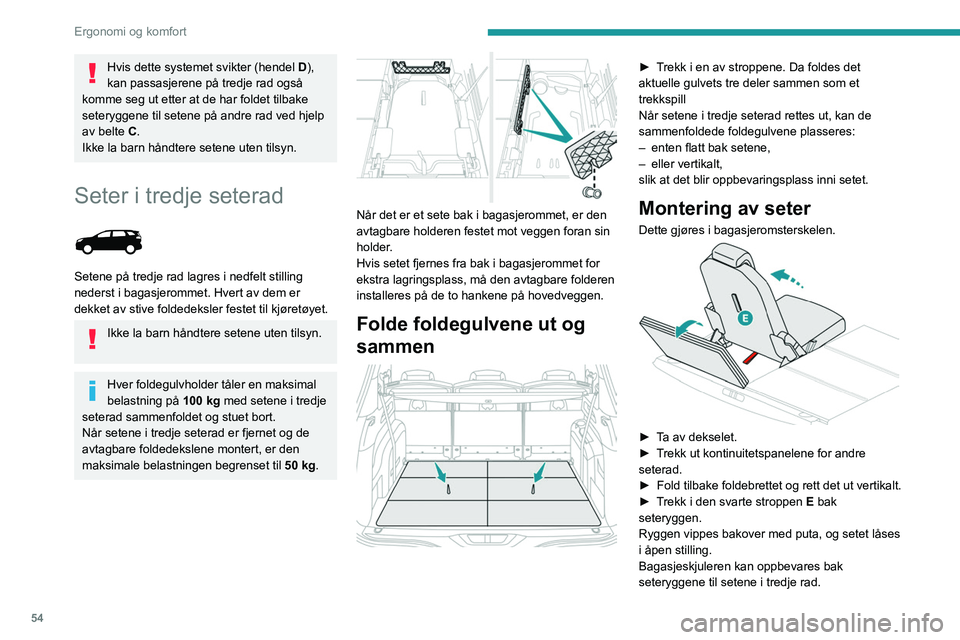

Page 56 of 308
54
Ergonomi og komfort
Du finner ytterligere opplysninger om innredning
innvendig og om dekselet i avsnittet om dette.
Oppbevaring av sete
► Trekk ut kontinuitetspanelene for andre
seterad.
► Sett hodestøttene i laveste posisjon.
► Kontroller at setebeltene på tredje rad er
riktig plassert langs sidelistene, uten at de er
foldet eller vridd.
► Trekk i stropp F nederst på seteryggen.
Setet frigjøres.
► Skyv seteryggen litt forover.
Seteryggen vippes og felles på puta. Det
nedfelte setet oppbevares bak i det tilegnede
området.
► Sett foldebrettene tilbake over de nedfelte
setene.
Hvis dette systemet svikter (hendel D),
kan passasjerene på tredje rad også
komme seg ut etter at de har foldet tilbake
seteryggene til setene på andre rad ved hjelp
av belte C.
Ikke la barn håndtere setene uten tilsyn.
Seter i tredje seterad
Setene på tredje rad lagres i nedfelt stilling
nederst i bagasjerommet. Hvert av dem er
dekket av stive foldedeksler festet til kjøretøyet.
Ikke la barn håndtere setene uten tilsyn.
Hver foldegulvholder tåler en maksimal
belastning på 100 kg med setene i tredje
seterad sammenfoldet og stuet bort.
Når setene i tredje seterad er fjernet og de
avtagbare foldedekslene montert, er den
maksimale belastningen begrenset til 50 kg.
Når det er et sete bak i bagasjerommet, er den
avtagbare holderen festet mot veggen foran sin
holder.
Hvis setet fjernes fra bak i bagasjerommet for
ekstra lagringsplass, må den avtagbare folderen
installeres på de to hankene på hovedveggen.
Folde foldegulvene ut og
sammen
► Trekk i en av stroppene. Da foldes det
aktuelle gulvets tre deler sammen som et
trekkspill
Når setene i tredje seterad rettes ut, kan de
sammenfoldede foldegulvene plasseres:
–
enten flatt bak setene,
–
eller vertikalt,
slik at det blir oppbevaringsplass inni setet.
Montering av seter
Dette gjøres i bagasjeromsterskelen.
► Ta av dekselet.
► T rekk ut kontinuitetspanelene for andre
seterad.
►
Fold
tilbake foldebrettet og rett det ut vertikalt.
►
T
rekk i den svarte stroppen E bak
seteryggen.
Ryggen vippes bakover med puta, og setet låses
i åpen stilling.
Bagasjeskjuleren kan oppbevares bak
seteryggene til setene i tredje rad.
Page 57 of 308
55
Ergonomi og komfort
3Du finner ytterligere opplysninger om innredning
innvendig og om dekselet i avsnittet om dette.
Oppbevaring av sete
► Trekk ut kontinuitetspanelene for andre
seterad.
►
Sett hodestøttene i laveste posisjon.
►
Kontroller at setebeltene på tredje rad er
riktig plassert langs sidelistene, uten at de er
foldet eller vridd.
►
T
rekk i stropp F nederst på seteryggen.
Setet frigjøres.
►
Skyv seteryggen litt forover
.
Seteryggen vippes og felles på puta. Det
nedfelte setet oppbevares bak i det tilegnede
området.
►
Sett foldebrettene tilbake over de nedfelte
setene.
Før du gjør noe med setene på tredje
rad, retter du ut forlengelsespanelene for
setene på andre rad.
Ikke prøv å felle ned et sete på tredje rad uten
å ha åpnet det slik at seteryggen er helt låst.
Ikke la noe bli liggende på eller under setene
på tredje rad når de felles ned.
Ikke bruk stropp F når du oppbevarer setet –
fingrene kan klemmes!
Fjerning av seter
Det anbefales å fjerne høyre sete først for å lette
adkomsten til frigjøringsmekanismen for venstre
sete.
Setet må være felt ned.
Disse operasjonene må utføres fra
bagasjeromsterskelen.
►
Fold tilbake foldebrettene.
► Lås opp setet ved å løfte opp den gule
spaken G på høyre side til den stopper.
► Mens du holder den gule spaken på stoppen,
hever du bakre part av setet ved hjelp av den
røde stroppen
F.
Page 58 of 308

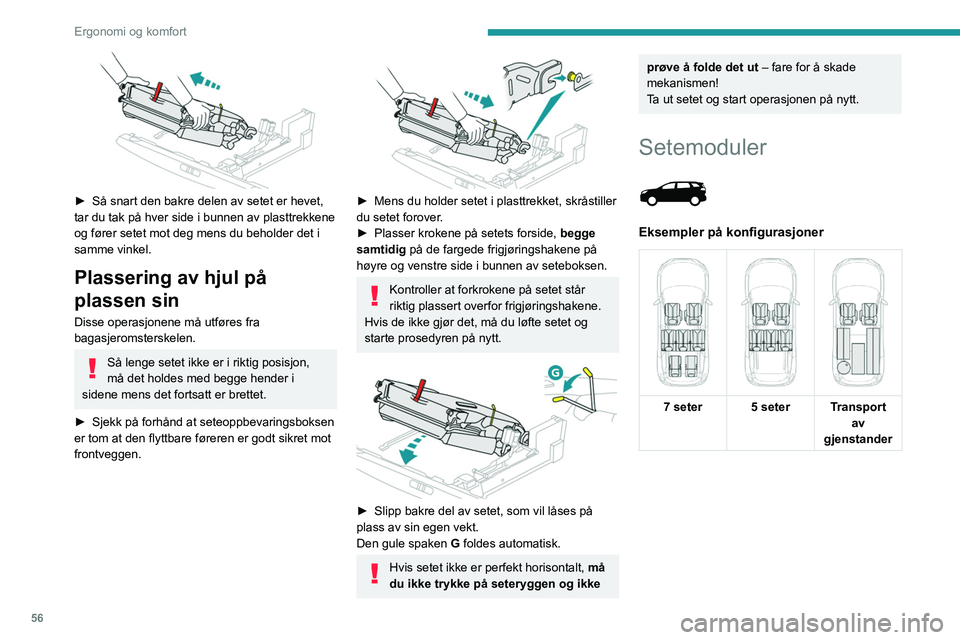

56
Ergonomi og komfort
6 seter
4 seter
Ved å folde ned andre seterad og ta ut
tredje seterad kan du få en
gjennomgående oppbevaringsflate som
strekker seg helt til ryggen på forsetene.
Ved å sette passasjersetet foran i
bordposisjon, oppnår du en gjennomgående
oppbevaringsflate som strekker seg helt til
dashbordet.
Omflytting av setene må bare gjøres når
kjøretøyet står stille.
Varme og ventilasjon
Luftinntak
Luften som sirkulerer i kupéen, filtreres, og
kommer enten utenfra via luftinntaksgrillen
plassert nær frontruten eller innenfra i
luftresirkuleringsmodus.
► Så snart den bakre delen av setet er hevet,
tar du tak på hver side i bunnen av plasttrekkene
og fører setet mot deg mens du beholder det i
samme vinkel.
Plassering av hjul på
plassen sin
Disse operasjonene må utføres fra
bagasjeromsterskelen.
Så lenge setet ikke er i riktig posisjon,
må det holdes med begge hender i
sidene mens det fortsatt er brettet.
►
Sjekk på forhånd at seteoppbevaringsboksen
er tom at den flyttbare føreren er godt sikret mot
frontveggen.
► Mens du holder setet i plasttrekket, skråstiller
du setet forover .
►
Plasser krokene på setets forside, begge
samtidig
på de fargede frigjøringshakene på
høyre og venstre side i bunnen av seteboksen.
Kontroller at forkrokene på setet står
riktig plassert overfor frigjøringshakene.
Hvis de ikke gjør det, må du løfte setet og
starte prosedyren på nytt.
► Slipp bakre del av setet, som vil låses på
plass av sin egen vekt.
Den gule spaken G
foldes automatisk.
Hvis setet ikke er perfekt horisontalt, må
du ikke trykke på seteryggen og ikke
prøve å folde det ut – fare for å skade
mekanismen!
Ta ut setet og start operasjonen på nytt.
Setemoduler
Eksempler på konfigurasjoner
7 seter 5 seter Transport
av
gjenstander
Page 59 of 308
57

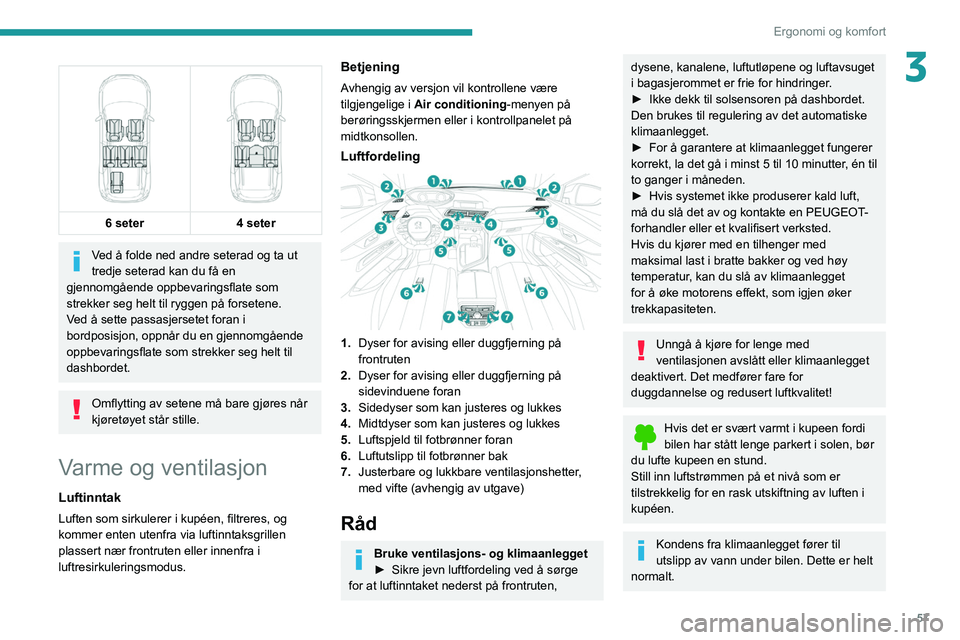

Ergonomi og komfort
3
6 seter
4 seter
Ved å folde ned andre seterad og ta ut
tredje seterad kan du få en
gjennomgående oppbevaringsflate som
strekker seg helt til ryggen på forsetene.
Ved å sette passasjersetet foran i
bordposisjon, oppnår du en gjennomgående
oppbevaringsflate som strekker seg helt til
dashbordet.
Omflytting av setene må bare gjøres når
kjøretøyet står stille.
Varme og ventilasjon
Luftinntak
Luften som sirkulerer i kupéen, filtreres, og
kommer enten utenfra via luftinntaksgrillen
plassert nær frontruten eller innenfra i
luftresirkuleringsmodus.
Betjening
Avhengig av versjon vil kontrollene være
tilgjengelige i Air conditioning -menyen på
berøringsskjermen eller i kontrollpanelet på
midtkonsollen.
Luftfordeling
1. Dyser for avising eller duggfjerning på
frontruten
2. Dyser for avising eller duggfjerning på
sidevinduene foran
3. Sidedyser som kan justeres og lukkes
4. Midtdyser som kan justeres og lukkes
5. Luftspjeld til fotbrønner foran
6. Luftutslipp til fotbrønner bak
7. Justerbare og lukkbare ventilasjonshetter,
med vifte (avhengig av utgave)
Råd
Bruke ventilasjons- og klimaanlegget
►
Sikre jevn luftfordeling ved å sørge
for at luftinntaket nederst på frontruten,
dysene, kanalene, luftutløpene og luftavsuget
i bagasjerommet er frie for hindringer.
►
Ikke dekk til solsensoren på dashbordet.
Den brukes til regulering av det automatiske
klimaanlegget.
►
For å garantere at klimaanlegget fungerer
korrekt, la det gå i minst 5 til 10 minutter
, én til
to ganger i måneden.
►
Hvis systemet ikke produserer kald luft,
må du slå det av og kontakte en PEUGEOT
-
forhandler eller et kvalifisert verksted.
Hvis du kjører med en tilhenger med
maksimal last i bratte bakker og ved høy
temperatur, kan du slå av klimaanlegget
for å øke motorens effekt, som igjen øker
trekkapasiteten.
Unngå å kjøre for lenge med
ventilasjonen avslått eller klimaanlegget
deaktivert. Det medfører fare for
duggdannelse og redusert luftkvalitet!
Hvis det er svært varmt i kupeen fordi
bilen har stått lenge parkert i solen, bør
du lufte kupeen en stund.
Still inn luftstrømmen på et nivå som er
tilstrekkelig for en rask utskiftning av luften i
kupéen.
Kondens fra klimaanlegget fører til
utslipp av vann under bilen. Dette er helt
normalt.
Page 60 of 308

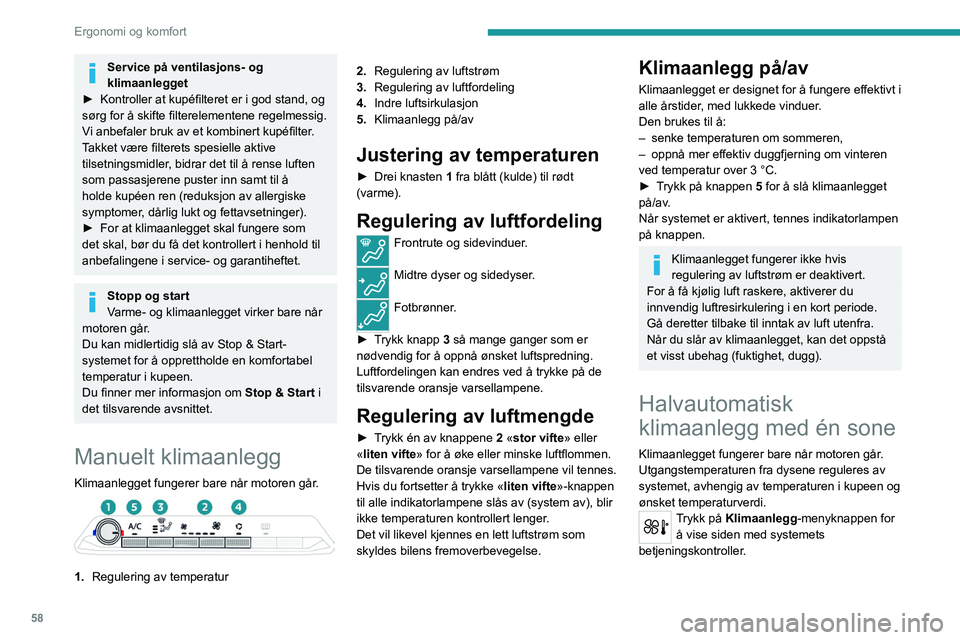

58
Ergonomi og komfort
1. Regulering av temperatur
2. Regulering av luftstrøm
3. Regulering av luftfordeling
4. Indre luftsirkulasjon
5. Klimaanlegg på/av
6. Maksimal bruk av klimaanlegget
7. Skru av funksjonen
8. Automatisk siktprogram
Regulering av temperatur
► Trykk på en av knappene 1 for å øke (rødt)
eller redusere (blått) verdien.
Verdien som vises tilsvarer et komfortnivå og
ikke en nøyaktig temperatur.
Service på ventilasjons- og
klimaanlegget
►
Kontroller at kupéfilteret er i god stand, og
sørg for å skifte filterelementene regelmessig.
V
i anbefaler bruk av et kombinert kupéfilter.
Takket være filterets spesielle aktive
tilsetningsmidler, bidrar det til å rense luften
som passasjerene puster inn samt til å
holde kupéen ren (reduksjon av allergiske
symptomer, dårlig lukt og fettavsetninger).
►
For at klimaanlegget skal fungere som
det skal, bør du få det kontrollert i henhold til
anbefalingene i service- og garantiheftet.
Stopp og start
Varme- og klimaanlegget virker bare når
motoren går.
Du kan midlertidig slå av Stop & Start-
systemet for å opprettholde en komfortabel
temperatur i kupeen.
Du finner mer informasjon om Stop & Start i
det tilsvarende avsnittet.
Manuelt klimaanlegg
Klimaanlegget fungerer bare når motoren går.
1. Regulering av temperatur 2.
Regulering av luftstrøm
3. Regulering av luftfordeling
4. Indre luftsirkulasjon
5. Klimaanlegg på/av
Justering av temperaturen
► Drei knasten 1 fra blått (kulde) til rødt
(varme).
Regulering av luftfordeling
Frontrute og sidevinduer.
Midtre dyser og sidedyser.
Fotbrønner.
►
T
rykk knapp 3 så mange ganger som er
nødvendig for å oppnå ønsket luftspredning.
Luftfordelingen kan endres ved å trykke på de
tilsvarende oransje varsellampene.
Regulering av luftmengde
► Trykk én av knappene 2 «stor vifte» eller
«liten vifte» for å øke eller minske luftflommen.
De tilsvarende oransje varsellampene vil tennes.
Hvis du fortsetter å trykke «liten vifte»-knappen
til alle indikatorlampene slås av (system av), blir
ikke temperaturen kontrollert lenger.
Det vil likevel kjennes en lett luftstrøm som
skyldes bilens fremoverbevegelse.
Klimaanlegg på/av
Klimaanlegget er designet for å fungere effektivt i
alle årstider, med lukkede vinduer.
Den brukes til å:
–
senke temperaturen om sommeren,
–
oppnå mer effektiv duggfjerning om vinteren
ved temperatur over 3 °C.
►
T
rykk på knappen 5 for å slå klimaanlegget
på/av.
Når systemet er aktivert, tennes indikatorlampen
på knappen.
Klimaanlegget fungerer ikke hvis
regulering av luftstrøm er deaktivert.
For å få kjølig luft raskere, aktiverer du
innvendig luftresirkulering i en kort periode.
Gå deretter tilbake til inntak av luft utenfra.
Når du slår av klimaanlegget, kan det oppstå
et visst ubehag (fuktighet, dugg).
Halvautomatisk
klimaanlegg med én sone
Klimaanlegget fungerer bare når motoren går.
Utgangstemperaturen fra dysene reguleres av
systemet, avhengig av temperaturen i kupeen og
ønsket temperaturverdi.
Trykk på Klimaanlegg-menyknappen for å vise siden med systemets
betjeningskontroller.
