179
Praktische Tipps

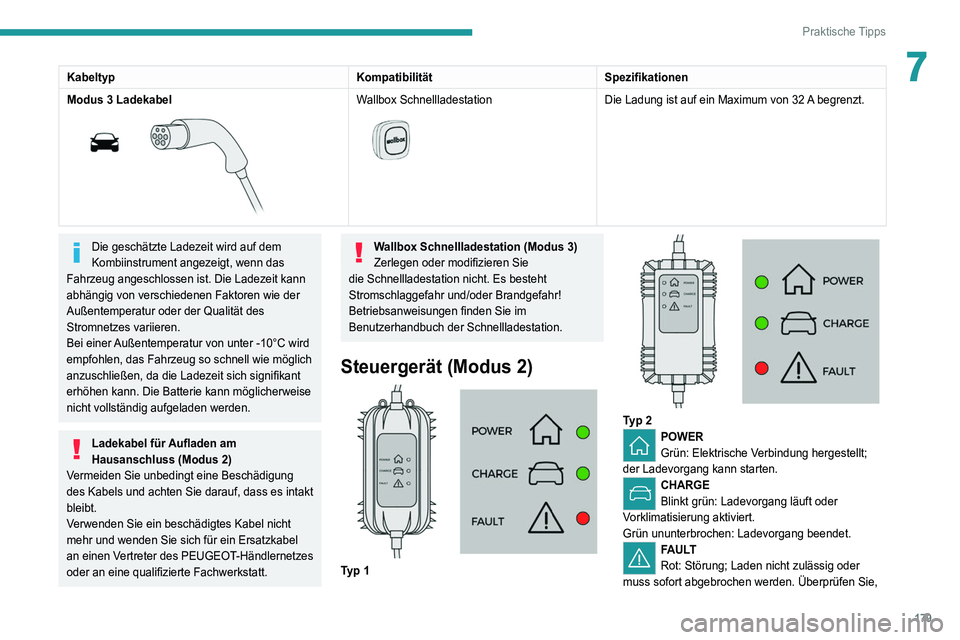

7KabeltypKompatibilitätSpezifikationen
Modus 3 Ladekabel


Wallbox Schnellladestation

Die Ladung ist auf ein Maximum von 32 A begrenzt.
Die geschätzte Ladezeit wird auf dem
Kombiinstrument angezeigt, wenn das
Fahrzeug angeschlossen ist. Die Ladezeit kann
abhängig von verschiedenen Faktoren wie der
Außentemperatur oder der Qualität des
Stromnetzes variieren.
Bei einer Außentemperatur von unter -10°C wird
empfohlen, das Fahrzeug so schnell wie möglich
anzuschließen, da die Ladezeit sich signifikant
erhöhen kann. Die Batterie kann möglicherweise
nicht vollständig aufgeladen werden.
Ladekabel für Aufladen am
Hausanschluss (Modus 2)
Vermeiden Sie unbedingt eine Beschädigung
des Kabels und achten Sie darauf, dass es intakt
bleibt.
Verwenden Sie ein beschädigtes Kabel nicht
mehr und wenden Sie sich für ein Ersatzkabel
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Wallbox Schnellladestation (Modus 3)
Zerlegen oder modifizieren Sie
die Schnellladestation nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Betriebsanweisungen finden Sie im
Benutzerhandbuch der Schnellladestation.
Steuergerät (Modus 2)

Typ 1

Typ 2POWER
Grün: Elektrische Verbindung hergestellt;
der Ladevorgang kann starten.
CHARGE
Blinkt grün: Ladevorgang läuft oder
Vorklimatisierung aktiviert.
Grün ununterbrochen: Ladevorgang beendet.
FAULT
Rot: Störung; Laden nicht zulässig oder
muss sofort abgebrochen werden. Überprüfen Sie,

180
Praktische Tipps

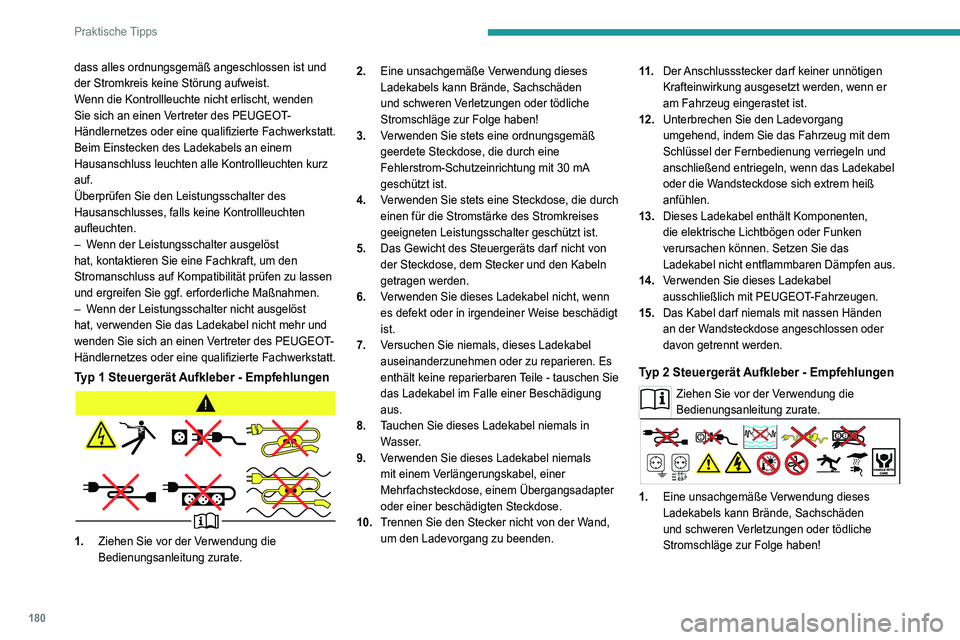

dass alles ordnungsgemäß angeschlossen ist und
der Stromkreis keine Störung aufweist.
Wenn die Kontrollleuchte nicht erlischt, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Beim Einstecken des Ladekabels an einem
Hausanschluss leuchten alle Kontrollleuchten kurz
auf.
Überprüfen Sie den Leistungsschalter des
Hausanschlusses, falls keine Kontrollleuchten
aufleuchten.
–
W
enn der Leistungsschalter ausgelöst
hat, kontaktieren Sie eine Fachkraft, um den
Stromanschluss auf Kompatibilität prüfen zu lassen
und ergreifen Sie ggf. erforderliche Maßnahmen.
–

W
enn der Leistungsschalter nicht ausgelöst
hat, verwenden Sie das Ladekabel nicht mehr und
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Typ 1 Steuergerät Aufkleber - Empfehlungen
1. Ziehen Sie vor der Verwendung die
Bedienungsanleitung zurate. 2.
Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!
3. Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30 mA
geschützt ist.
4. Verwenden Sie stets eine Steckdose, die durch
einen für die Stromstärke des Stromkreises
geeigneten Leistungsschalter geschützt ist.
5. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
6. Verwenden Sie dieses Ladekabel nicht, wenn
es defekt oder in irgendeiner Weise beschädigt
ist.
7. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren. Es
enthält keine reparierbaren Teile - tauschen Sie
das Ladekabel im Falle einer Beschädigung
aus.
8. Tauchen Sie dieses Ladekabel niemals in
Wasser.
9. Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Ãœbergangsadapter
oder einer beschädigten Steckdose.
10. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden. 11 .
Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
12. Unterbrechen Sie den Ladevorgang
umgehend, indem Sie das Fahrzeug mit dem
Schlüssel der Fernbedienung verriegeln und
anschließend entriegeln, wenn das Ladekabel
oder die Wandsteckdose sich extrem heiß
anfühlen.
13. Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das
Ladekabel nicht entflammbaren Dämpfen aus.
14. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
15. Das Kabel darf niemals mit nassen Händen
an der Wandsteckdose angeschlossen oder
davon getrennt werden.
Typ 2 Steuergerät Aufkleber - Empfehlungen
Ziehen Sie vor der Verwendung die
Bedienungsanleitung zurate.
1.Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!

181
Praktische Tipps

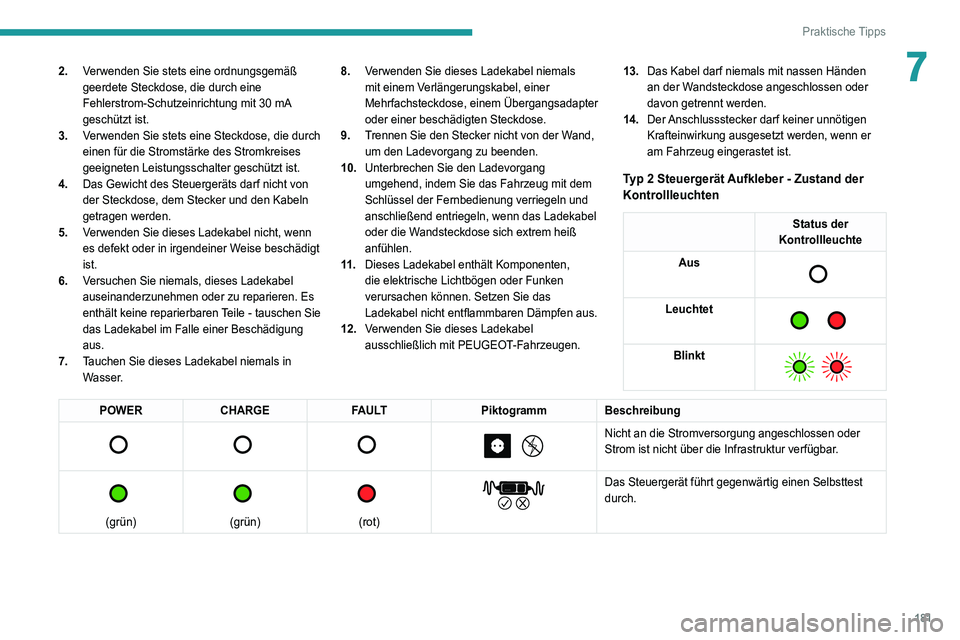

72.Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30 mA
geschützt ist.
3. Verwenden Sie stets eine Steckdose, die durch
einen für die Stromstärke des Stromkreises
geeigneten Leistungsschalter geschützt ist.
4. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
5. Verwenden Sie dieses Ladekabel nicht, wenn
es defekt oder in irgendeiner Weise beschädigt
ist.
6. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren. Es
enthält keine reparierbaren Teile - tauschen Sie
das Ladekabel im Falle einer Beschädigung
aus.
7. Tauchen Sie dieses Ladekabel niemals in
Wasser. 8.
Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Ãœbergangsadapter
oder einer beschädigten Steckdose.
9. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden.
10. Unterbrechen Sie den Ladevorgang
umgehend, indem Sie das Fahrzeug mit dem
Schlüssel der Fernbedienung verriegeln und
anschließend entriegeln, wenn das Ladekabel
oder die Wandsteckdose sich extrem heiß
anfühlen.
11 . Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das
Ladekabel nicht entflammbaren Dämpfen aus.
12. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen. 13.
Das Kabel darf niemals mit nassen Händen
an der Wandsteckdose angeschlossen oder
davon getrennt werden.
14. Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
Typ 2 Steuergerät Aufkleber - Zustand der
Kontrollleuchten
Status der
Kontrollleuchte
Aus


Leuchtet

Blinkt

POWER CHARGE FAULTPiktogrammBeschreibung

Nicht an die Stromversorgung angeschlossen oder
Strom ist nicht über die Infrastruktur verfügbar.


(grün)


(grün)


(rot)


Das Steuergerät führt gegenwärtig einen Selbsttest
durch.

182
Praktische Tipps
Aufladen der Antriebsbatterie
(Wiederaufladbarer Hybrid)
Um das Fahrzeug vollständig aufzuladen, führen
Sie den Ladevorgang ohne Unterbrechung aus,
bis der Ladevorgang automatisch endet. Der
Ladevorgang kann sofort (standardmäßig) oder mit
Verzögerung ausgeführt werden.
Verzögertes Laden wird über den
Touchscreen oder die App MyPeugeot
eingestellt.
Wenn das Fahrzeug angeschlossen ist, werden
folgende Informationen auf dem Kombiinstrument
angezeigt:
– Status der Batterie (%),
– Verbleibende Reichweite (km oder Meilen),
– geschätzte Ladezeit (die Berechnung kann einige
Sekunden dauern),
– Ladegeschwindigkeit (kW/h).
Nachdem das Kombiinstrument in den Standby-
Modus gegangen ist, kann diese Information wieder
angezeigt werden, indem das Fahrzeug entriegelt
wird oder eine Tür geöffnet wird.
Der Fortschritt des Ladevorgangs kann
auch über die App MyPeugeot überwacht
werden.
Weitere Informationen zum Thema
Fernbediente Funktionen finden Sie im
entsprechenden Abschnitt.

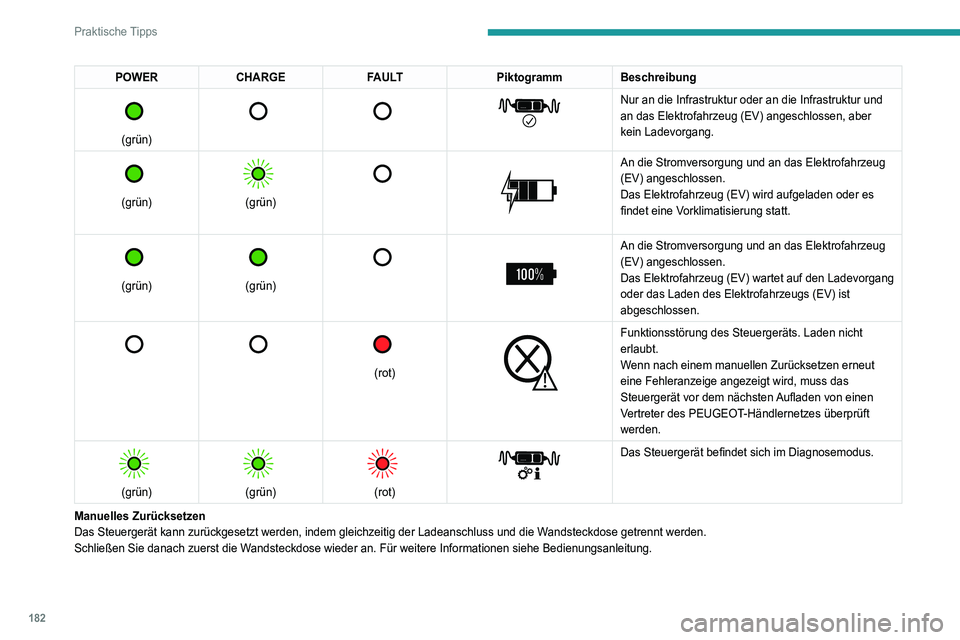

POWER CHARGE FAULTPiktogrammBeschreibung

(grün)


Nur an die Infrastruktur oder an die Infrastruktur und
an das Elektrofahrzeug (EV) angeschlossen, aber
kein Ladevorgang.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wird aufgeladen oder es
findet eine Vorklimatisierung statt.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wartet auf den Ladevorgang
oder das Laden des Elektrofahrzeugs (EV) ist
abgeschlossen.


(rot)


Funktionsstörung des Steuergeräts. Laden nicht
erlaubt.
Wenn nach einem manuellen Zurücksetzen erneut
eine Fehleranzeige angezeigt wird, muss das
Steuergerät vor dem nächsten Aufladen von einen
Vertreter des PEUGEOT-Händlernetzes überprüft
werden.


(grün)


(grün)


(rot)


Das Steuergerät befindet sich im Diagnosemodus.
Manuelles Zurücksetzen
Das Steuergerät kann zurückgesetzt werden, indem gleichzeitig der \
Ladeanschluss und die Wandsteckdose getrennt werden.
Schließen Sie danach zuerst die Wandsteckdose wieder an. Für weitere Informationen siehe Bedienungsanl\
eitung.

183
Praktische Tipps

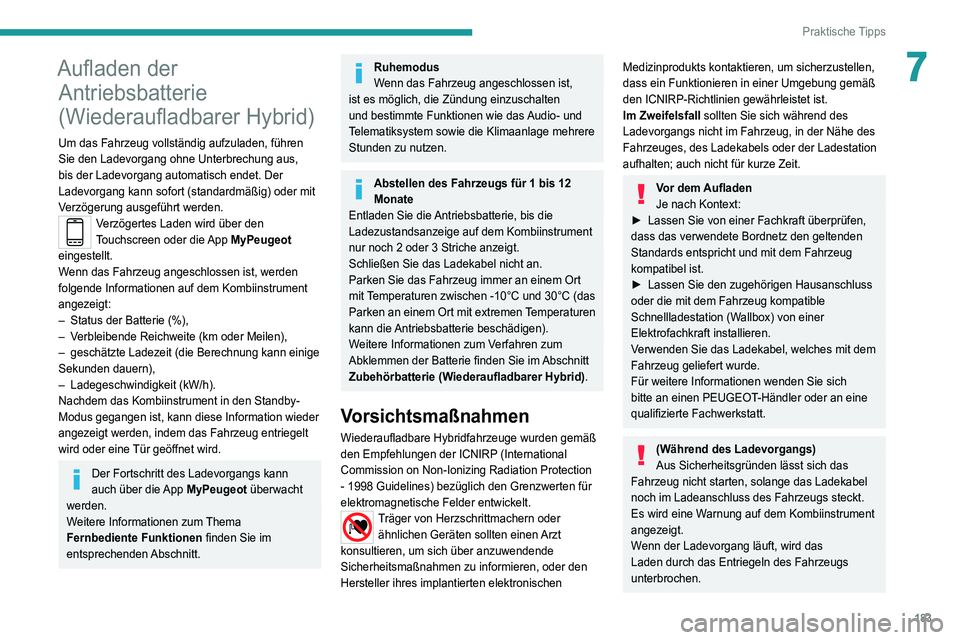

7Aufladen der Antriebsbatterie
(Wiederaufladbarer Hybrid)
Um das Fahrzeug vollständig aufzuladen, führen
Sie den Ladevorgang ohne Unterbrechung aus,
bis der Ladevorgang automatisch endet. Der
Ladevorgang kann sofort (standardmäßig) oder mit
Verzögerung ausgeführt werden.
Verzögertes Laden wird über den
Touchscreen oder die App MyPeugeot
eingestellt.
Wenn das Fahrzeug angeschlossen ist, werden
folgende Informationen auf dem Kombiinstrument
angezeigt:
–

Status der Batterie (%),
–


V

erbleibende Reichweite (km oder Meilen),
–

geschätzte Ladezeit (die Berechnung kann einige
Sekunden dauern),
–


Ladegeschwindigkeit (kW/h).
Nachdem das Kombiinstrument in den Standby-
Modus gegangen ist, kann diese Information wieder
angezeigt werden, indem das Fahrzeug entriegelt
wird oder eine

Tür geöffnet wird.
Der Fortschritt des Ladevorgangs kann
auch über die App MyPeugeot überwacht
werden.
Weitere Informationen zum Thema
Fernbediente Funktionen finden Sie im
entsprechenden Abschnitt.
Ruhemodus
Wenn das Fahrzeug angeschlossen ist,
ist es möglich, die Zündung einzuschalten
und bestimmte Funktionen wie das Audio- und
Telematiksystem sowie die Klimaanlage mehrere
Stunden zu nutzen.
Abstellen des Fahrzeugs für 1 bis 12
Monate
Entladen Sie die Antriebsbatterie, bis die
Ladezustandsanzeige auf dem Kombiinstrument
nur noch 2 oder 3 Striche anzeigt.
Schließen Sie das Ladekabel nicht an.
Parken Sie das Fahrzeug immer an einem Ort
mit Temperaturen zwischen -10°C und 30°C (das
Parken an einem Ort mit extremen Temperaturen
kann die Antriebsbatterie beschädigen).
Weitere Informationen zum Verfahren zum
Abklemmen der Batterie finden Sie im Abschnitt
Zubehörbatterie (Wiederaufladbarer Hybrid).
Vorsichtsmaßnahmen
Wiederaufladbare Hybridfahrzeuge wurden gemäß
den Empfehlungen der ICNIRP (International
Commission on Non-Ionizing Radiation Protection
- 1998 Guidelines) bezüglich den Grenzwerten für
elektromagnetische Felder entwickelt.
Träger von Herzschrittmachern oder ähnlichen Geräten sollten einen Arzt
konsultieren, um sich über anzuwendende
Sicherheitsmaßnahmen zu informieren, oder den
Hersteller ihres implantierten elektronischen
Medizinprodukts kontaktieren, um sicherzustellen,
dass ein Funktionieren in einer Umgebung gemäß
den ICNIRP-Richtlinien gewährleistet ist.
Im Zweifelsfall
sollten Sie sich während des
Ladevorgangs nicht im Fahrzeug, in der Nähe des
Fahrzeuges, des Ladekabels oder der Ladestation
aufhalten; auch nicht für kurze Zeit.
Vor dem Aufladen
Je nach Kontext:
â–º

Lassen Sie von einer Fachkraft überprüfen,
dass das verwendete Bordnetz den geltenden
Standards entspricht und mit dem Fahrzeug
kompatibel ist.
â–º


Lassen Sie den zugehörigen Hausanschluss
oder die mit dem Fahrzeug kompatible
Schnellla

destation (Wallbox) von einer
Elektrofachkraft installieren.
Verwenden Sie das Ladekabel, welches mit dem
Fahrzeug geliefert wurde.
Für weitere Informationen wenden Sie sich
bitte an einen PEUGEOT-Händler oder an eine
qualifizierte Fachwerkstatt.
(Während des Ladevorgangs)
Aus Sicherheitsgründen lässt sich das
Fahrzeug nicht starten, solange das Ladekabel
noch im Ladeanschluss des Fahrzeugs steckt.
Es wird eine Warnung auf dem Kombiinstrument
angezeigt.
Wenn der Ladevorgang läuft, wird das
Laden durch das Entriegeln des Fahrzeugs
unterbrochen.

184
Praktische Tipps
Trennung

Vor dem Trennen des Ladesteckers vom
Ladeanschluss:
â–º Wenn das Fahrzeug verriegelt ist, entriegeln
Sie es.
â–º Wenn das Fahrzeug entriegelt ist, verriegeln
und entriegeln Sie es.
Wenn Einzelentriegelung der Türen aktiviert
ist, drücken Sie zwei Mal auf die
Entriegelungstaste der Fernbedienung, um den
Ladestecker zu trennen.
Die rote Kontrollleuchte in der Klappe erlischt, um
zu bestätigen, dass der Ladestecker entriegelt ist.
â–º Entfernen Sie den Ladestecker innerhalb von 30
Sekunden.
Aufladen am Hausanschluss (Modus 2)
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und
durch ein ununterbrochenes Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
â–º Bringen Sie nach dem Trennen die
Schutzabdeckung wieder am Ladestecker an und
schließen Sie die Ladeklappe.
► Trennen Sie das Ladekabel des Steuergeräts
vom Hausanschluss.
Ohne Eingriff an einer der Öffnungen (Tür oder
Kofferraum) oder am Ladestecker wird das
Fahrzeug nach 30 Sekunden wieder verriegelt
und der Ladevorgang wird automatisch
fortgesetzt.
Führen Sie keine Arbeiten im Motorraum durch.
–

Einige Bereiche können sehr heiß sein, selbst
eine Stunde nach

Abschluss des Ladevorgangs.
Es besteht Verbrennungsgefahr!
–

Der Lüfter kann jederzeit anlaufen. Es besteht
die Gefahr von Schnittverletzungen oder
Strangulation!
Nach dem Aufladen
Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!

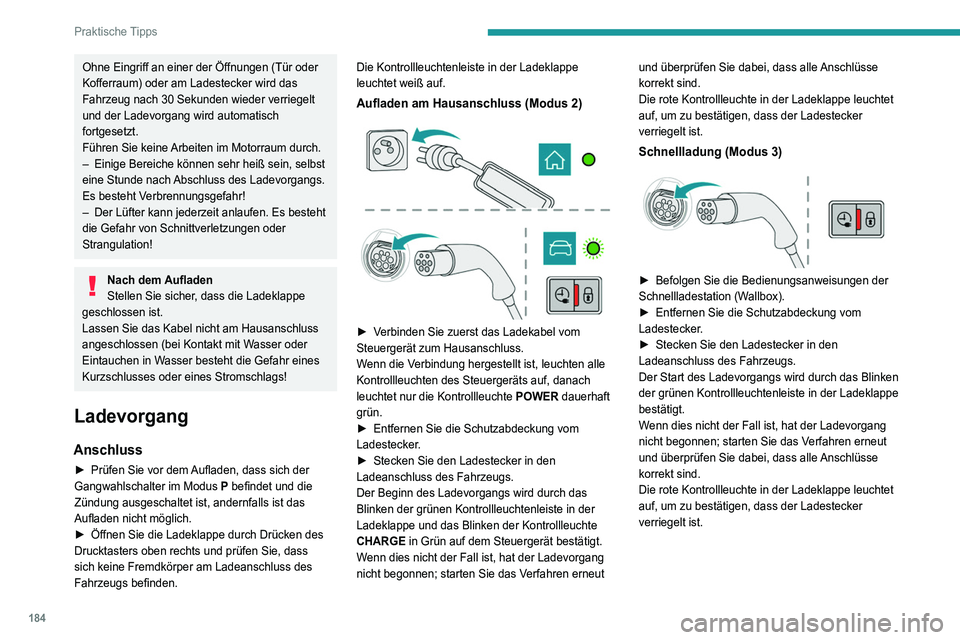

Ladevorgang
Anschluss
► Prüfen Sie vor dem Aufladen , dass sich der
Gangwahlschalter im Modus P befindet und die
Zündung ausgeschaltet ist, andernfalls ist das
Aufladen nicht möglich.
â–º

Öffnen Sie die Ladeklappe durch Drücken des
Drucktasters oben rechts und prüfen Sie, dass
sich keine Fremdkörper am Ladeanschluss des
Fahrzeugs befinden. Die Kontrollle

uchtenleiste in der Ladeklappe
leuchtet weiß auf.
Aufladen am Hausanschluss (Modus 2)



â–º Verbinden Sie zuerst das Ladekabel vom
Steuergerät zum Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach
leuchtet nur die Kontrollleuchte POWER dauerhaft
grün.
â–º
Entfernen Sie die Schutzabdeckung vom
Ladestecker

.
â–º

Stecken Sie den Ladestecker in den
Ladeanschluss des Fahrzeugs.
Der Beginn des Ladevorgangs wird durch das
Blinken der grünen Kontrollle

uchtenleiste in der
Ladeklappe und das Blinken der Kontrollleuchte
CHARGE in Grün auf dem Steuergerät bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Schnellladung (Modus 3)

â–º Befolgen Sie die Bedienungsanweisungen der
Schnellla destation (Wallbox).
â–º

Entfernen Sie die Schutzabdeckung vom
Ladestecker

.
â–º

Stecken Sie den Ladestecker in den
Ladeanschluss des Fahrzeugs.
Der Start des Ladevorgangs wird durch das Blinken
der grünen Kontrollle

uchtenleiste in der Ladeklappe
bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.

185
Praktische Tipps

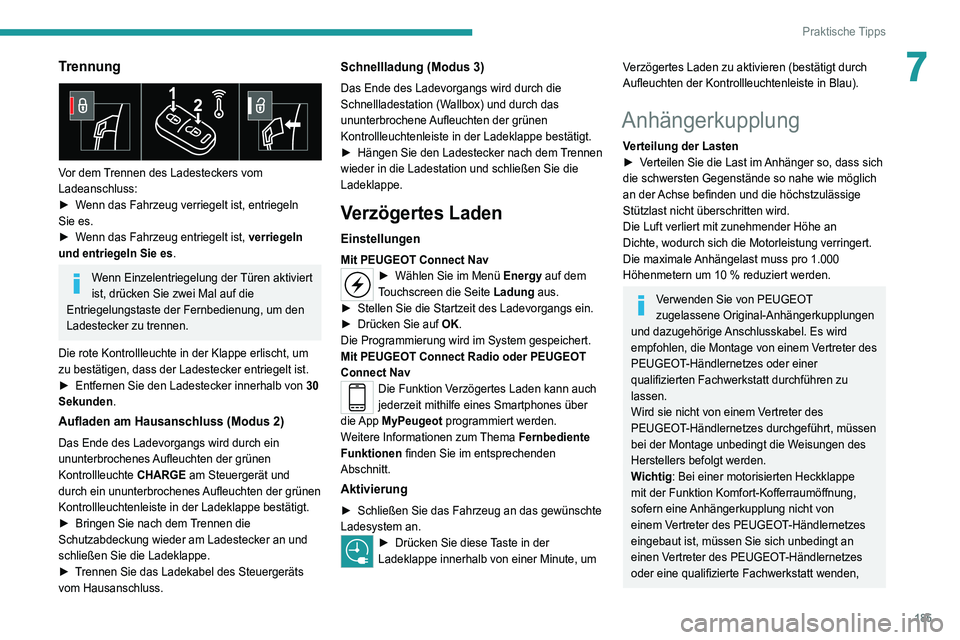

7Trennung

Vor dem Trennen des Ladesteckers vom
Ladeanschluss:
â–º
W
enn das Fahrzeug verriegelt ist, entriegeln
Sie es.
â–º

W
enn das Fahrzeug entriegelt ist, verriegeln
und entriegeln Sie es.
Wenn Einzelentriegelung der Türen aktiviert
ist, drücken Sie zwei Mal auf die
Entriegelungstaste der Fernbedienung, um den
Ladestecker zu trennen.
Die rote Kontrollleuchte in der Klappe erlischt, um
zu bestätigen, dass der Ladestecker entriegelt ist.
â–º

Entfernen Sie den Ladestecker innerhalb von
30
Sekunden.
Aufladen am Hausanschluss (Modus 2)
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und
durch ein ununterbrochenes Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
â–º

Bringen Sie nach dem
Trennen die
Schutzabdeckung wieder am Ladestecker an und
schließen Sie die Ladeklappe.
â–º

T
rennen Sie das Ladekabel des Steuergeräts
vom Hausanschluss.
Schnellladung (Modus 3)
Das Ende des Ladevorgangs wird durch die
Schnellladestation (Wallbox) und durch das
ununterbrochene Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
â–º

Hängen Sie den Ladestecker nach dem
Trennen
wieder in die Ladestation und schließen Sie die
Ladeklappe.
Verzögertes Laden
Einstellungen
Mit PEUGEOT Connect Nav► Wählen Sie im Menü Energy auf dem
Touchscreen die Seite Ladung aus.
â–º

Stellen Sie die Startzeit des Ladevorgangs ein.
â–º


Drücken Sie auf
OK.
Die Programmierung wird im System gespeichert.
Mit PEUGEOT Connect Radio oder PEUGEOT
Connect Nav
Die Funktion Verzögertes Laden kann auch
jederzeit mithilfe eines Smartphones über
die App MyPeugeot programmiert werden.
Weitere Informationen zum Thema Fernbediente
Funktionen finden Sie im entsprechenden
Abschnitt.
Aktivierung
► Schließen Sie das Fahrzeug an das gewünschte
Ladesystem an.
► Drücken Sie diese Taste in der
Ladeklappe innerhalb von einer Minute, um
Verzögertes Laden zu aktivieren (bestätigt durch
Aufleuchten der Kontrollleuchtenleiste in Blau).
Anhängerkupplung
Verteilung der Lasten
► V erteilen Sie die Last im Anhänger so, dass sich
die schwersten Gegenstände so nahe wie möglich
an der Achse befinden und die höchstzulässige
Stützlast nicht überschritten wird.
Die Luft verliert mit zunehmender Höhe an
Dichte, wodurch sich die Motorleistung verringert.
Die maximale Anhängelast muss pro 1.000
Höhenmetern um 10 % reduziert werden.
Verwenden Sie von PEUGEOT
zugelassene Original-Anhängerkupplungen
und dazugehörige Anschlusskabel. Es wird
empfohlen, die Montage von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchführen zu
lassen.
Wird sie nicht von einem Vertreter des
PEUGEOT-Händlernetzes durchgeführt, müssen
bei der Montage unbedingt die Weisungen des
Herstellers befolgt werden.
Wichtig: Bei einer motorisierten Heckklappe
mit der Funktion Komfort-Kofferraumöffnung,
sofern eine Anhängerkupplung nicht von
einem Vertreter des PEUGEOT-Händlernetzes
eingebaut ist, müssen Sie sich unbedingt an
einen Vertreter des PEUGEOT-Händlernetzes
oder eine qualifizierte Fachwerkstatt wenden,

186
Praktische Tipps
A. Verriegelte Position (die grünen Markierungen stehen sich gegenüber); das Rad liegt an dem
Kugelkopf an (kein Zwischenraum).
B. Entriegelte Position (rote Markierung gegenüber grüner Markierung); das Rad liegt
nicht mehr an dem Kugelkopf an (Zwischenraum
ca. 5 mm).
Bringen Sie das beiliegende Etikett an einer
gut sichtbaren Stelle an, in der Nähe der
Halterung oder innen im Kofferraum.
Anhänger mit LED-Leuchten sind für den Kabelstrang dieser Kupplung nicht
geeignet.
Um während der Fahrt mit einer
Anhängerkupplung volle Sicherheit zu
gewährleisten, siehe entsprechenden Abschnitt.
Vor jedem Einsatz
Prüfen Sie, ob der Kupplungskopf richtig
montiert ist, indem Sie die folgenden Punkte
überprüfen:
– Die grüne Markierung auf dem Rad ist auf
die grüne Markierung auf dem Kugelkopf
ausgerichtet.
– Das Rad hat Kontakt mit dem Kugelkopf
(Position A).
– Das Sicherheitsschloss ist geschlossen und
der Schlüssel abgezogen; das Rad kann nicht
mehr betätigt werden.
um das Erkennungssystem neu kalibrieren
zu lassen. Es besteht die Gefahr einer
Funktionsstörung hinsichtlich der Funktion
Komfort-Kofferraumöffnung.
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige
Manövrierhilfe- und Fahrassistenzfunktionen
automatisch deaktiviert.
Weitere Informationen zum Fahren mit einem
an der Anhängerkupplung angebrachten
Anhänger in Verbindung mit dem Anhänger-
Stabilitätssystem finden Sie im entsprechenden
Abschnitt.
Bitte beachten Sie die erlaubten
Anhängehöchstlasten, die auf dem
Fahrzeugschein, dem Typenschild und im
Abschnitt Technische Daten dieser
Bedienungsanleitung angegeben sind.
Bei der Verwendung von Zubehör
(beispielsweise Fahrradträger, TowBox
usw.):
–

Beachten Sie die Einhaltung der maximal
zulässigen Stützlast.
–


T

ransportieren Sie nicht mehr als 3 Fahrräder.
Stellen Sie beim Laden von Fahrrädern auf
einen Fahrradträger am Kugelkopf sicher, dass
die schwersten Fahrräder so nah wie möglich
am Fahrzeug platziert werden.
Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie
fahren.
Fahrzeuge mit motorisierter Heckklappe
mit der Funktion
Komfort-Kofferraumöffnung
Um ein unbeabsichtigtes Öffnen der Heckklappe
bei Verwendung der Anhängerkupplung zu
vermeiden:
–

Deaktivieren Sie diese Funktion vorab im
Konfigurationsmenü Ihres Fahrzeugs,
–


oder entfernen Sie bei geschlossener
Heckklappe den elektronischen Schlüssel aus
dem Erkennungsbereich,

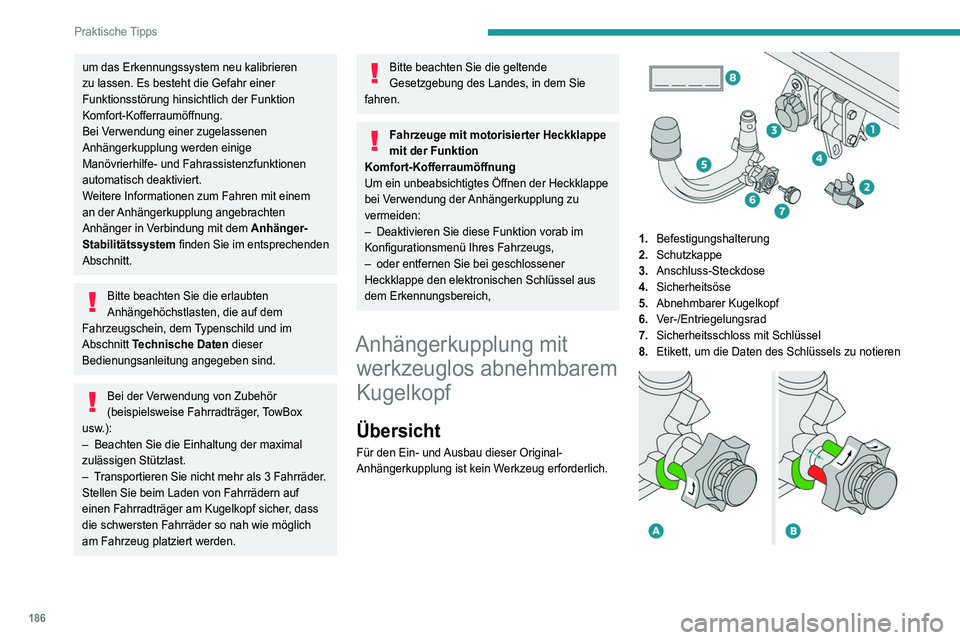

Anhängerkupplung mit werkzeuglos abnehmbarem
Kugelkopf
Ãœbersicht
Für den Ein- und Ausbau dieser Original-
Anhängerkupplung ist kein Werkzeug erforderlich.


1. Befestigungshalterung
2. Schutzkappe
3. Anschluss-Steckdose
4. Sicherheitsöse
5. Abnehmbarer Kugelkopf
6. Ver-/Entriegelungsrad
7. Sicherheitsschloss mit Schlüssel
8. Etikett, um die Daten des Schlüssels zu notieren

187
Praktische Tipps

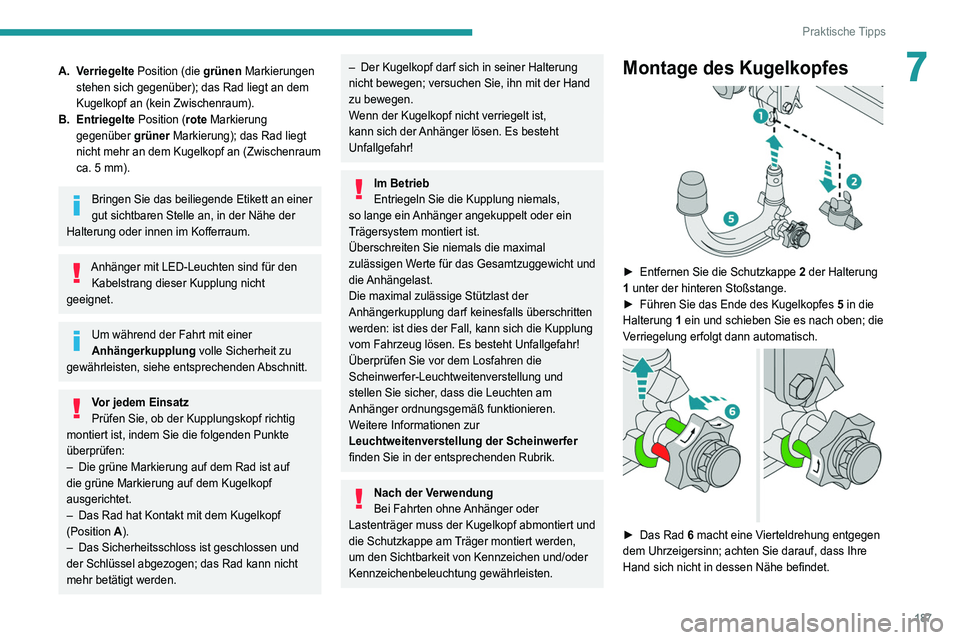

7A. Verriegelte Position (die grünen Markierungen stehen sich gegenüber); das Rad liegt an dem
Kugelkopf an (kein Zwischenraum).
B. Entriegelte Position (rote Markierung gegenüber grüner Markierung); das Rad liegt
nicht mehr an dem Kugelkopf an (Zwischenraum
ca. 5
mm).
Bringen Sie das beiliegende Etikett an einer
gut sichtbaren Stelle an, in der Nähe der
Halterung oder innen im Kofferraum.
Anhänger mit LED-Leuchten sind für den Kabelstrang dieser Kupplung nicht
geeignet.
Um während der Fahrt mit einer
Anhängerkupplung volle Sicherheit zu
gewährleisten, siehe entsprechenden Abschnitt.
Vor jedem Einsatz
Prüfen Sie, ob der Kupplungskopf richtig
montiert ist, indem Sie die folgenden Punkte
überprüfen:
–

Die grüne Markierung auf dem Rad ist auf
die grüne Markierung auf dem Kugelkopf
ausgerichtet.
–


Das Rad hat Kontakt mit dem Kugelkopf
(Position

A).
–

Das Sicherheitsschloss ist geschlossen und
der Schlüssel abgezogen; das Rad kann nicht
mehr betätigt werden.
– Der Kugelkopf darf sich in seiner Halterung
nicht bewegen; versuchen Sie, ihn mit der Hand
zu bewegen.
W
enn der Kugelkopf nicht verriegelt ist,
kann sich der Anhänger lösen. Es besteht
Unfallgefahr!
Im Betrieb
Entriegeln Sie die Kupplung niemals,
so lange ein Anhänger angekuppelt oder ein
Trägersystem montiert ist.
Ãœberschreiten Sie niemals die maximal
zulässigen Werte für das Gesamtzuggewicht und
die Anhängelast.
Die maximal zulässige Stützlast der
Anhängerkupplung darf keinesfalls überschritten
werden: ist dies der Fall, kann sich die Kupplung
vom Fahrzeug lösen. Es besteht Unfallgefahr!
Überprüfen Sie vor dem Losfahren die
Scheinwerfer-Leuchtweitenverstellung und
stellen Sie sicher, dass die Leuchten am
Anhänger ordnungsgemäß funktionieren.
Weitere Informationen zur
Leuchtweitenverstellung der Scheinwerfer
finden Sie in der entsprechenden Rubrik.
Nach der Verwendung
Bei Fahrten ohne Anhänger oder
Lastenträger muss der Kugelkopf abmontiert und
die Schutzkappe am Träger montiert werden,
um den Sichtbarkeit von Kennzeichen und/oder
Kennzeichenbeleuchtung gewährleisten.
Montage des Kugelkopfes

â–º Entfernen Sie die Schutzkappe 2 der Halterung
1 unter der hinteren Stoßstange.
â–º

Führen Sie das Ende des Kugelkopfes
5 in die
Halterung 1 ein und schieben Sie es nach oben; die
Verriegelung erfolgt dann automatisch.


â–º Das Rad 6 macht eine Vierteldrehung entgegen
dem Uhrzeigersinn; achten Sie darauf, dass Ihre
Hand sich nicht in dessen Nähe befindet.

188
Praktische Tipps


â–º Bringen Sie die Schutzkappe 2 wieder an der
Halterung 1 an.
► Verstauen Sie den Kugelkopf in seiner Hülle so,
dass er vor Stoßeinwirkung und Schmutz geschützt
ist.
Wartung
Eine korrekte Funktionsweise ist nur möglich,
wenn der Kugelkopf und dessen Halterung nicht
verschmutzt sind.
Bevor Sie das Fahrzeug mit einem
Hochdruckreiniger reinigen, muss der Kugelkopf
ausgebaut sein und die Schutzkappe in die
Halterung eingeführt sein.
Arbeiten an der Anhängerkupplung
Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
=

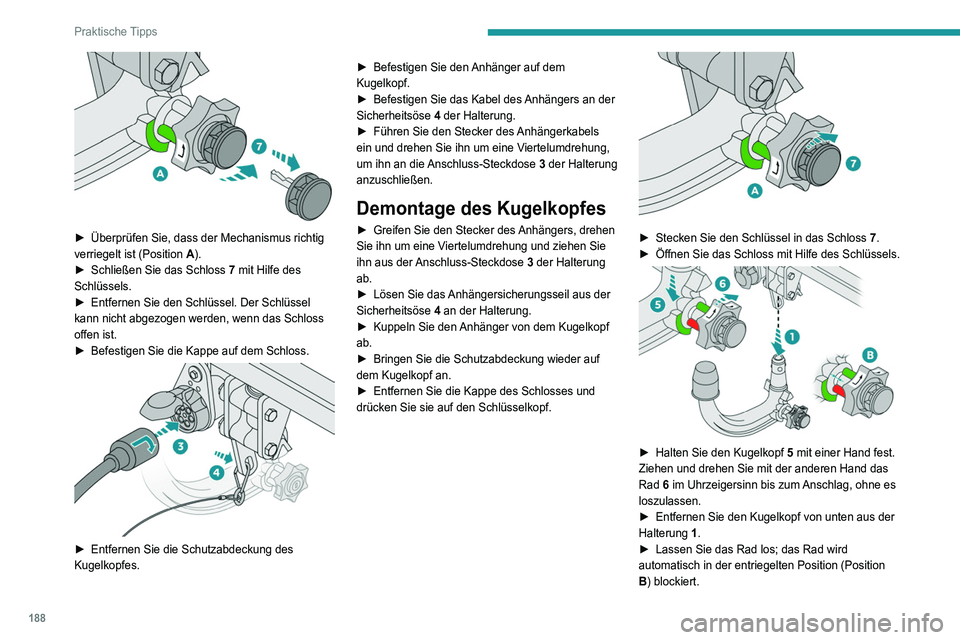

► Überprüfen Sie, dass der Mechanismus richtig
verriegelt ist (Position A).
â–º

Schließen Sie das Schloss
7 mit Hilfe des
Schlüssels.
â–º

Entfernen Sie den Schlüssel. Der Schlüssel
kann nicht abgezogen werden, wenn das Schloss
offen ist.
â–º


Befestigen Sie die Kappe auf dem Schloss.

â–º Entfernen Sie die Schutzabdeckung des
Kugelkopfes. â–º

Befestigen Sie den
Anhänger auf dem
Kugelkopf.
â–º
Befestigen Sie das Kabel des
Anhängers an der
Sicherheitsöse 4 der Halterung.
â–º
Führen Sie den Stecker des
Anhängerkabels
ein und drehen Sie ihn um eine Viertelumdrehung,
um ihn an die Anschluss-Steckdose 3 der Halterung
anzuschließen.
Demontage des Kugelkopfes
► Greifen Sie den Stecker des Anhängers, drehen
Sie ihn um eine Viertelumdrehung und ziehen Sie
ihn aus der Anschluss-Steckdose 3 der Halterung
ab.
â–º

Lösen Sie das
Anhängersicherungsseil aus der
Sicherheitsöse 4 an der Halterung.
â–º

Kuppeln Sie den
Anhänger von dem Kugelkopf
ab.
â–º

Bringen Sie die Schutzabdeckung wieder auf
dem

Kugelkopf an.
â–º

Entfernen Sie die Kappe des Schlosses und
drücken Sie sie auf den Schlüsselkopf.


► Stecken Sie den Schlüssel in das Schloss 7.
► Öffnen Sie das Schloss mit Hilfe des Schlüssels.

â–º Halten Sie den Kugelkopf 5 mit einer Hand fest.
Ziehen und drehen Sie mit der anderen Hand das
Rad 6 im Uhrzeigersinn bis zum Anschlag, ohne es
loszulassen.
â–º

Entfernen Sie den
Kugelkopf von unten aus der
Halterung 1.
â–º

Lassen Sie das Rad los; das Rad wird
automatisch in der entriegelten Position (Position
B

) blockiert.
