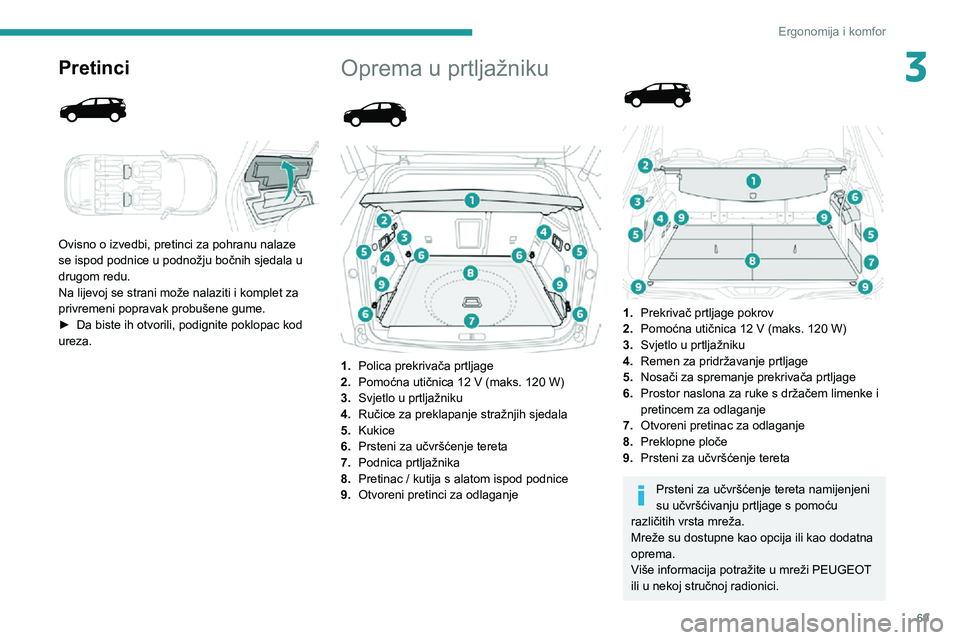

69
Ergonomija i komfor
3Pretinci


Ovisno o izvedbi, pretinci za pohranu nalaze
se ispod podnice u podnožju bočnih sjedala u
drugom redu.
Na lijevoj se strani može nalaziti i komplet za
privremeni popravak probušene gume.
► Da biste ih otvorili, podignite poklopac kod ureza.
Oprema u prtljažniku


1. Polica prekrivača prtljage
2. Pomoćna utičnica 12 V (maks. 120 W)
3. Svjetlo u prtljažniku
4. Ručice za preklapanje stražnjih sjedala
5. Kukice
6. Prsteni za učvršćenje tereta
7. Podnica prtljažnika
8. Pretinac / kutija s alatom ispod podnice
9. Otvoreni pretinci za odlaganje



1.Prekrivač prtljage pokrov
2. Pomoćna utičnica 12 V (maks. 120 W)
3. Svjetlo u prtljažniku
4. Remen za pridržavanje prtljage
5. Nosači za spremanje prekrivača prtljage
6. Prostor naslona za ruke s držačem limenke i
pretincem za odlaganje
7. Otvoreni pretinac za odlaganje
8. Preklopne ploče
9. Prsteni za učvršćenje tereta
Prsteni za učvršćenje tereta namijenjeni
su učvršćivanju prtljage s pomoću
različitih vrsta mreža.
Mreže su dostupne kao opcija ili kao dodatna
oprema.
Više informacija potražite u mreži PEUGEOT
ili u nekoj stručnoj radionici.

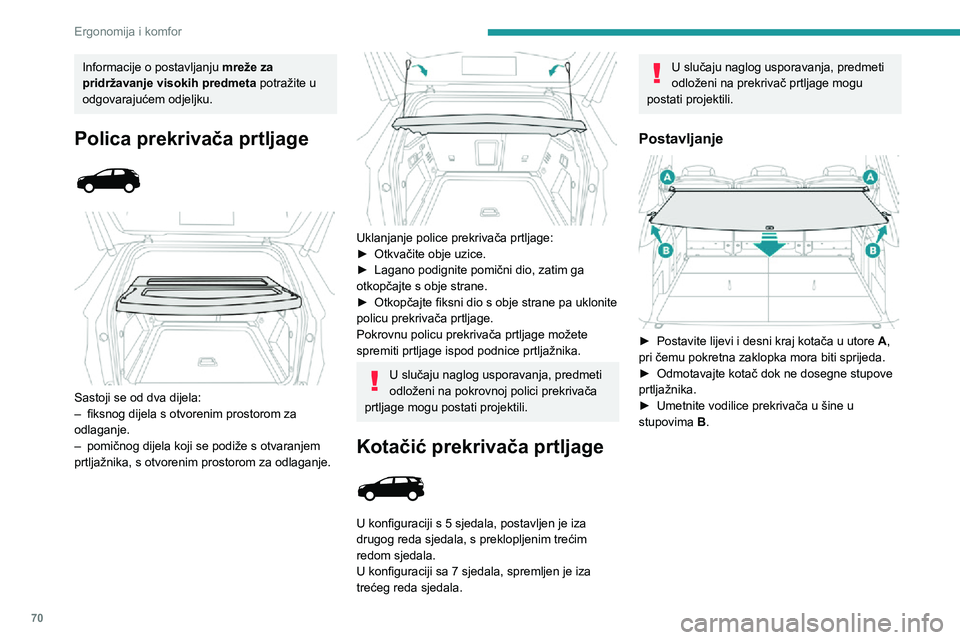

70
Ergonomija i komfor
Informacije o postavljanju mreže za
pridržavanje visokih predmeta potražite u
odgovarajućem odjeljku.
Polica prekrivača prtljage


Sastoji se od dva dijela :– fiksnog dijela s otvorenim prostorom za odlaganje.– pomičnog dijela koji se podiže s otvaranjem prtljažnika, s otvorenim prostorom za odlaganje.

Uklanjanje police prekrivača prtljage:► Otkvačite obje uzice.► Lagano podignite pomični dio, zatim ga otkopčajte s obje strane.► Otkopčajte fiksni dio s obje strane pa uklonite policu prekrivača prtljage.
Pokrovnu policu prekrivača prtljage možete
spremiti prtljage ispod podnice prtljažnika.
U slučaju naglog usporavanja, predmeti
odloženi na pokrovnoj polici prekrivača
prtljage mogu postati projektili.
Kotačić prekrivača prtljage

U konfiguraciji s 5 sjedala , postavljen je iza
drugog reda sjedala, s preklopljenim trećim
redom sjedala.
U konfiguraciji sa 7 sjedala, spremljen je iza
trećeg reda sjedala.
U slučaju naglog usporavanja, predmeti
odloženi na prekrivač prtljage mogu
postati projektili.
Postavljanje

► Postavite lijevi i desni kraj kotača u utore A,
pri čemu pokretna zaklopka mora biti sprijeda.
► Odmotavajte kotač dok ne dosegne stupove prtljažnika.► Umetnite vodilice prekrivača u šine u stupovima B.
Skidanje

► Uklonite vodilice prekrivača iz šina u stupovima B.► Pridržavajte prekrivač dok traje namatanje.► Oslobodite prekrivač pritiskanjem jedne od ručica na krajevima nosača prekrivača.
Pretinci iza sjedala u trećem redu

► Provjerite da su sjedala u trećem redu preklopljena.

71
Ergonomija i komfor

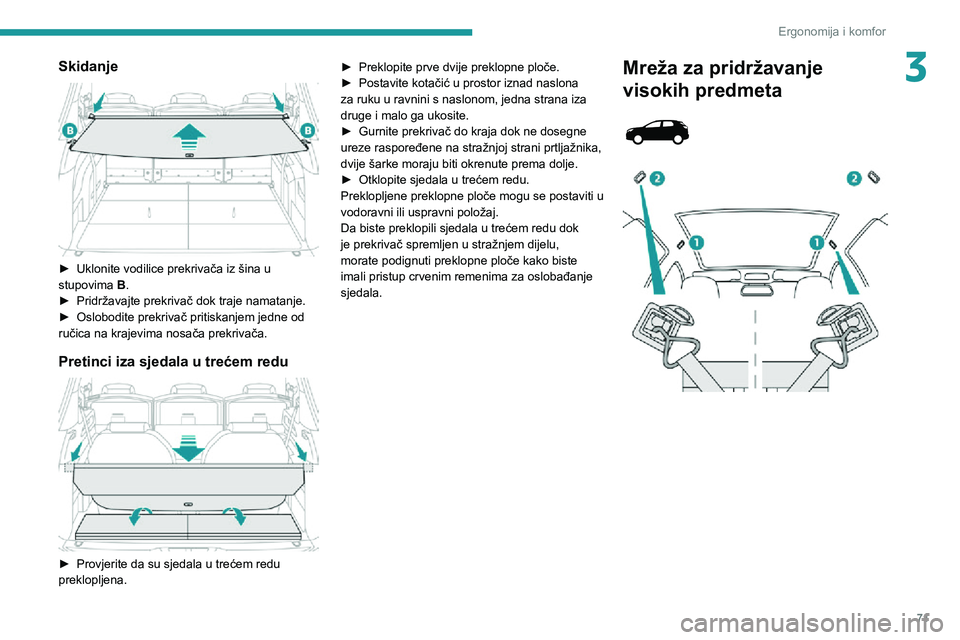

3Skidanje

► Uklonite vodilice prekrivača iz šina u stupovima B.► Pridržavajte prekrivač dok traje namatanje.► Oslobodite prekrivač pritiskanjem jedne od ručica na krajevima nosača prekrivača.
Pretinci iza sjedala u trećem redu

► Provjerite da su sjedala u trećem redu preklopljena.
► Preklopite prve dvije preklopne ploče.► Postavite kotačić u prostor iznad naslona za ruku u ravnini s naslonom, jedna strana iza
druge i malo ga ukosite.
► Gurnite prekrivač do kraja dok ne dosegne ureze raspoređene na stražnjoj strani prtljažnika,
dvije šarke moraju biti okrenute prema dolje.
► Otklopite sjedala u trećem redu.Preklopljene preklopne ploče mogu se postaviti u
vodoravni ili uspravni položaj.
Da biste preklopili sjedala u trećem redu dok
je prekrivač spremljen u stražnjem dijelu,
morate podignuti preklopne ploče kako biste
imali pristup crvenim remenima za oslobađanje
sjedala.
Mreža za pridržavanje
visokih predmeta

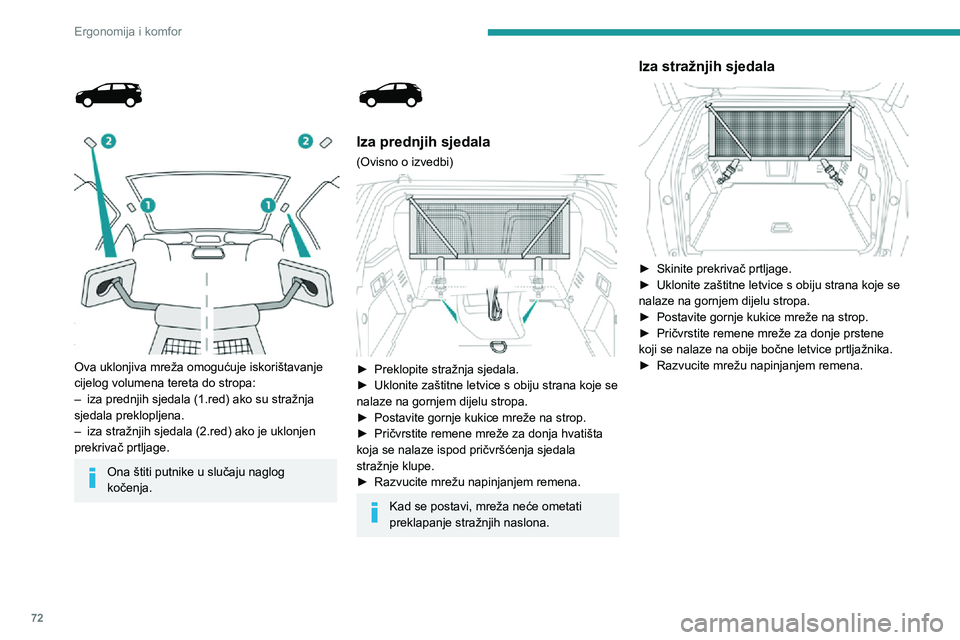

72
Ergonomija i komfor



Ova uklonjiva mreža omogućuje iskorištavanje
cijelog volumena tereta do stropa:
– iza prednjih sjedala (1.red) ako su stražnja sjedala preklopljena.
– iza stražnjih sjedala (2.red) ako je uklonjen prekrivač prtljage.
Ona štiti putnike u slučaju naglog
kočenja.


Iza prednjih sjedala
(Ovisno o izvedbi)

► Preklopite stražnja sjedala.► Uklonite zaštitne letvice s obiju strana koje se nalaze na gornjem dijelu stropa.► Postavite gornje kukice mreže na strop.
► Pričvrstite remene mreže za donja hvatišta koja se nalaze ispod pričvršćenja sjedala
stražnje klupe.
► Razvucite mrežu napinjanjem remena.
Kad se postavi, mreža neće ometati
preklapanje stražnjih naslona.
Iza stražnjih sjedala

► Skinite prekrivač prtljage.► Uklonite zaštitne letvice s obiju strana koje se nalaze na gornjem dijelu stropa.► Postavite gornje kukice mreže na strop.► Pričvrstite remene mreže za donje prstene koji se nalaze na obije bočne letvice prtljažnika.► Razvucite mrežu napinjanjem remena.


Iza prednjih sjedala

► Preklopite stražnja sjedala.► Redom umetnite krajeve šipke u mjesta za učvršćivanje na stropu.► Skinite kapice s priključaka Top Tether.► Pričvrstite remene mreže za donja hvatišta
koja se nalaze u kućištu priključaka Top Tether.► Razvucite mrežu napinjanjem remena.

73
Ergonomija i komfor

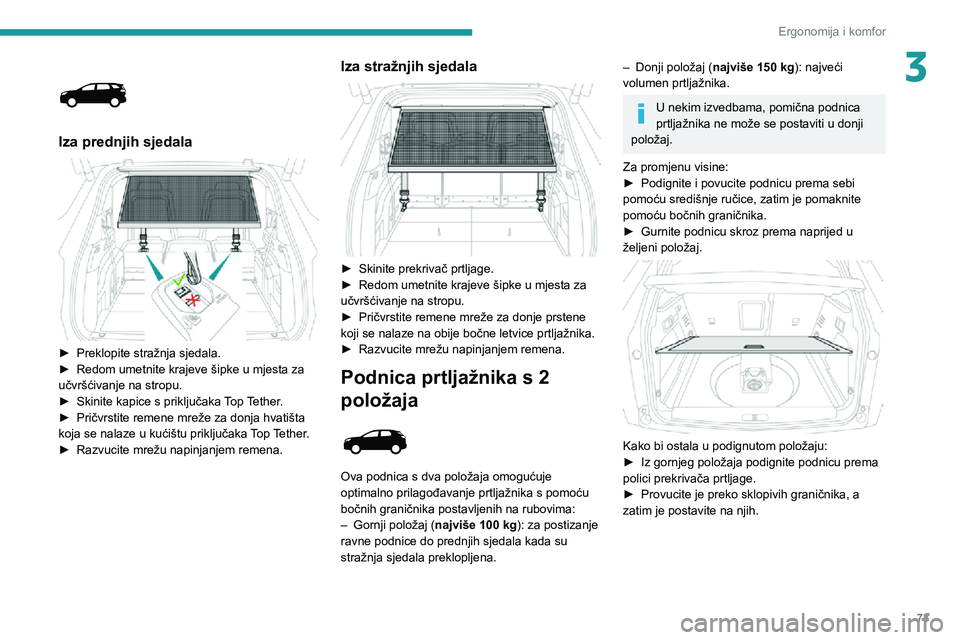

3

Iza prednjih sjedala

► Preklopite stražnja sjedala.► Redom umetnite krajeve šipke u mjesta za učvršćivanje na stropu.► Skinite kapice s priključaka Top Tether.► Pričvrstite remene mreže za donja hvatišta
koja se nalaze u kućištu priključaka Top Tether.► Razvucite mrežu napinjanjem remena.
Iza stražnjih sjedala

► Skinite prekrivač prtljage.► Redom umetnite krajeve šipke u mjesta za učvršćivanje na stropu.► Pričvrstite remene mreže za donje prstene koji se nalaze na obije bočne letvice prtljažnika.► Razvucite mrežu napinjanjem remena.
Podnica prtljažnika s 2
položaja


Ova podnica s dva položaja omogućuje
optimalno prilagođavanje prtljažnika s pomoću
bočnih graničnika postavljenih na rubovima:
– Gornji položaj (najviše 100 kg): za postizanje
ravne podnice do prednjih sjedala kada su
stražnja sjedala preklopljena.
– Donji položaj (najviše 150 kg): najveći
volumen prtljažnika.
U nekim izvedbama, pomična podnica
prtljažnika ne može se postaviti u donji
položaj.
Za promjenu visine:
► Podignite i povucite podnicu prema sebi pomoću središnje ručice, zatim je pomaknite
pomoću bočnih graničnika.
► Gurnite podnicu skroz prema naprijed u željeni položaj.

Kako bi ostala u podignutom položaju:► Iz gornjeg položaja podignite podnicu prema polici prekrivača prtljage.► Provucite je preko sklopivih graničnika, a zatim je postavite na njih.

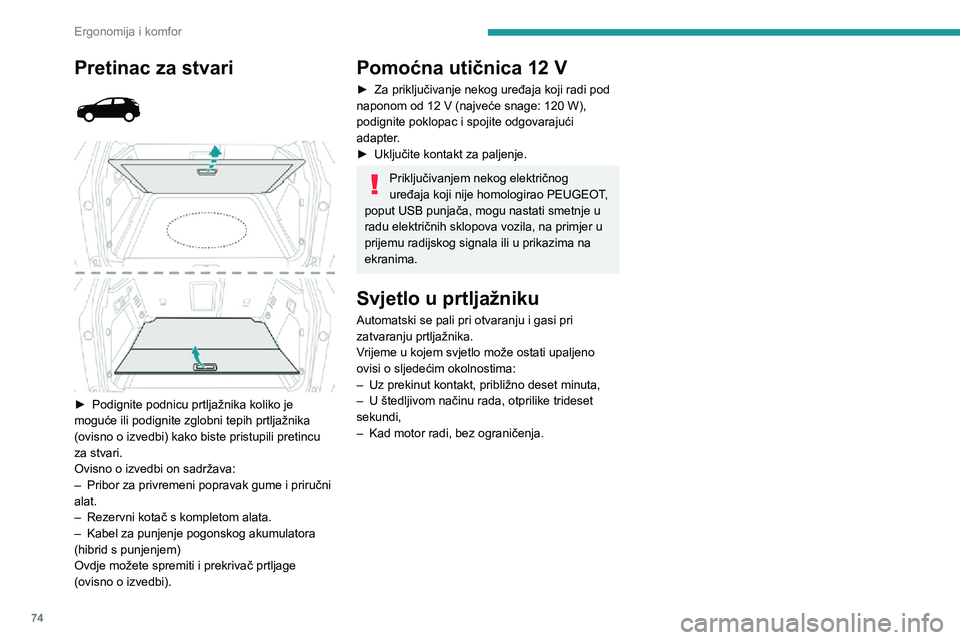

74
Ergonomija i komfor
Pretinac za stvari


► Podignite podnicu prtljažnika koliko je
moguće ili podignite zglobni tepih prtljažnika
(ovisno o izvedbi) kako biste pristupili pretincu
za stvari.
Ovisno o izvedbi on sadržava:
– Pribor za privremeni popravak gume i priručni alat.– Rezervni kotač s kompletom alata.– Kabel za punjenje pogonskog akumulatora (hibrid s punjenjem)
Ovdje možete spremiti i prekrivač prtljage
(ovisno o izvedbi).
Pomoćna utičnica 12 V
► Za priključivanje nekog uređaja koji radi pod naponom od 12 V (najveće snage: 120 W), podignite poklopac i spojite odgovarajući
adapter.
► Uključite kontakt za paljenje.
Priključivanjem nekog električnog
uređaja koji nije homologirao PEUGEOT,
poput USB punjača, mogu nastati smetnje u
radu električnih sklopova vozila, na primjer u
prijemu radijskog signala ili u prikazima na
ekranima.
Svjetlo u prtljažniku
Automatski se pali pri otvaranju i gasi pri
zatvaranju prtljažnika.
Vrijeme u kojem svjetlo može ostati upaljeno
ovisi o sljedećim okolnostima:
– Uz prekinut kontakt, približno deset minuta,– U štedljivom načinu rada, otprilike trideset sekundi,
– Kad motor radi, bez ograničenja.

75

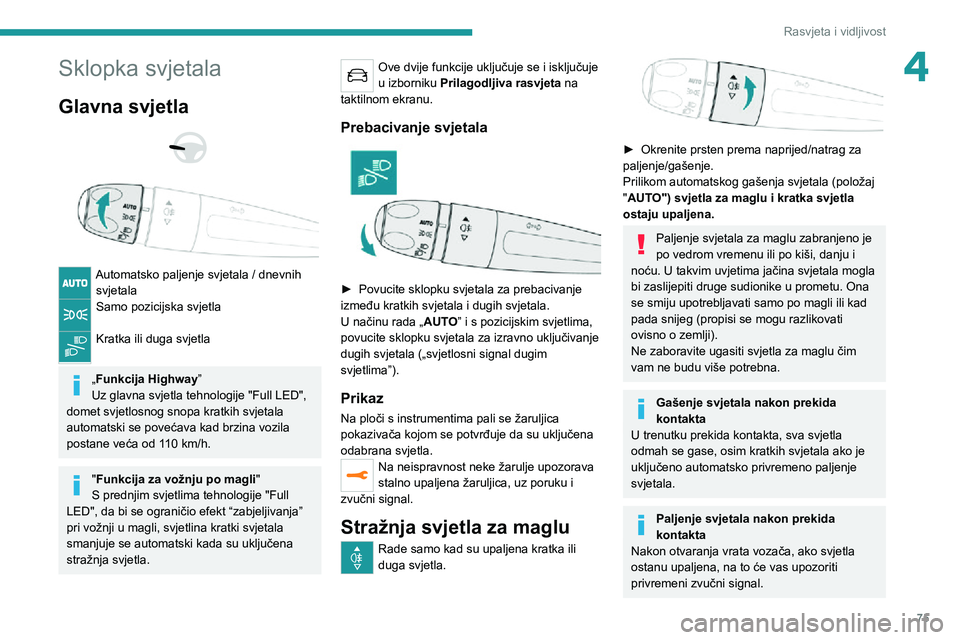

Rasvjeta i vidljivost
4Sklopka svjetala
Glavna svjetla


Automatsko paljenje svjetala / dnevnih svjetala
Samo pozicijska svjetla
Kratka ili duga svjetla
„Funkcija Highway”
Uz glavna svjetla tehnologije "Full LED",
domet svjetlosnog snopa kratkih svjetala
automatski se povećava kad brzina vozila
postane veća od 110 km/h.
"Funkcija za vožnju po magli "
S prednjim svjetlima tehnologije "Full
LED", da bi se ograničio efekt “zabjeljivanja”
pri vožnji u magli, svjetlina kratki svjetala
smanjuje se automatski kada su uključena
stražnja svjetla.
Ove dvije funkcije uključuje se i isključuje
u izborniku Prilagodljiva rasvjeta na
taktilnom ekranu.
Prebacivanje svjetala

► Povucite sklopku svjetala za prebacivanje između kratkih svjetala i dugih svjetala.
U načinu rada „ AUTO” i s pozicijskim svjetlima,
povucite sklopku svjetala za izravno uključivanje
dugih svjetala („svjetlosni signal dugim
svjetlima”).
Prikaz
Na ploči s instrumentima pali se žaruljica
pokazivača kojom se potvrđuje da su uključena
odabrana svjetla.
Na neispravnost neke žarulje upozorava
stalno upaljena žaruljica, uz poruku i
zvučni signal.
Stražnja svjetla za maglu
Rade samo kad su upaljena kratka ili
duga svjetla.


► Okrenite prsten prema naprijed/natrag za paljenje/gašenje.
Prilikom automatskog gašenja svjetala (položaj
"AUTO") svjetla za maglu i kratka svjetla
ostaju upaljena.
Paljenje svjetala za maglu zabranjeno je
po vedrom vremenu ili po kiši, danju i
noću. U takvim uvjetima jačina svjetala mogla
bi zaslijepiti druge sudionike u prometu. Ona
se smiju upotrebljavati samo po magli ili kad
pada snijeg (propisi se mogu razlikovati
ovisno o zemlji).
Ne zaboravite ugasiti svjetla za maglu čim
vam ne budu više potrebna.
Gašenje svjetala nakon prekida
kontakta
U trenutku prekida kontakta, sva svjetla
odmah se gase, osim kratkih svjetala ako je
uključeno automatsko privremeno paljenje
svjetala.
Paljenje svjetala nakon prekida
kontakta
Nakon otvaranja vrata vozača, ako svjetla
ostanu upaljena, na to će vas upozoriti
privremeni zvučni signal.

76
Rasvjeta i vidljivost
Podešavanje visine
svjetala
Ručno podešavanje farova s
LED tehnologijom



Kako ne biste ometali ostale sudionike u
prometu, visina svjetlosnog snopa mora biti
prilagođena opterećenju vozila.


0(Početne postavke)
Samo vozač ili vozač + suvozač
1 5 osoba
2 Ne koristi se
3 5 osoba + opterećenje u prtljažniku
4 Ne koristi se
5 Samo vozač + opterećenje u prtljažniku
6 Ne koristi se

6YMHWOD

77
Rasvjeta i vidljivost

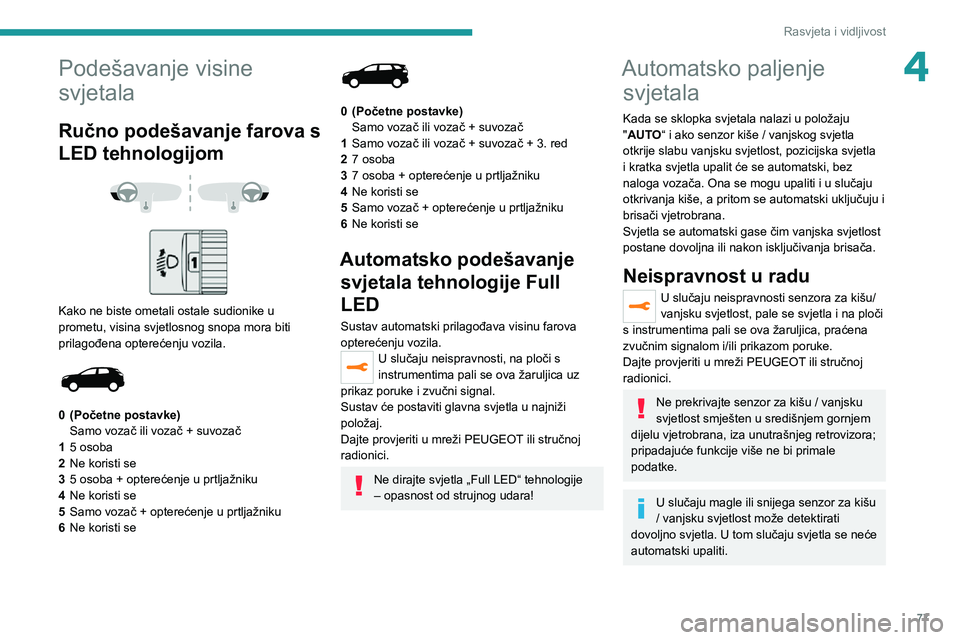

4Podešavanje visine
svjetala
Ručno podešavanje farova s
LED tehnologijom



Kako ne biste ometali ostale sudionike u
prometu, visina svjetlosnog snopa mora biti
prilagođena opterećenju vozila.


0(Početne postavke)
Samo vozač ili vozač + suvozač
1 5 osoba
2 Ne koristi se
3 5 osoba + opterećenje u prtljažniku
4 Ne koristi se
5 Samo vozač + opterećenje u prtljažniku
6 Ne koristi se


0(Početne postavke)
Samo vozač ili vozač + suvozač
1 Samo vozač ili vozač + suvozač + 3. red
2 7 osoba
3 7 osoba + opterećenje u prtljažniku
4 Ne koristi se
5 Samo vozač + opterećenje u prtljažniku
6 Ne koristi se
Automatsko podešavanje
svjetala tehnologije Full
LED
Sustav automatski prilagođava visinu farova
opterećenju vozila.
U slučaju neispravnosti, na ploči s
instrumentima pali se ova žaruljica uz
prikaz poruke i zvučni signal.
Sustav će postaviti glavna svjetla u najniži
položaj.
Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Ne dirajte svjetla „Full LED“ tehnologije
– opasnost od strujnog udara!
Automatsko paljenje svjetala
Kada se sklopka svjetala nalazi u položaju
"AUTO“ i ako senzor kiše / vanjskog svjetla
otkrije slabu vanjsku svjetlost, pozicijska svjetla
i kratka svjetla upalit će se automatski, bez
naloga vozača. Ona se mogu upaliti i u slučaju
otkrivanja kiše, a pritom se automatski uključuju i
brisači vjetrobrana.
Svjetla se automatski gase čim vanjska svjetlost
postane dovoljna ili nakon isključivanja brisača.
Neispravnost u radu
U slučaju neispravnosti senzora za kišu/
vanjsku svjetlost, pale se svjetla i na ploči
s instrumentima pali se ova žaruljica, praćena
zvučnim signalom i/ili prikazom poruke.
Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Ne prekrivajte senzor za kišu / vanjsku
svjetlost smješten u središnjem gornjem
dijelu vjetrobrana, iza unutrašnjeg retrovizora;
pripadajuće funkcije više ne bi primale
podatke.
U slučaju magle ili snijega senzor za kišu
/ vanjsku svjetlost može detektirati
dovoljno svjetla. U tom slučaju svjetla se neće
automatski upaliti.

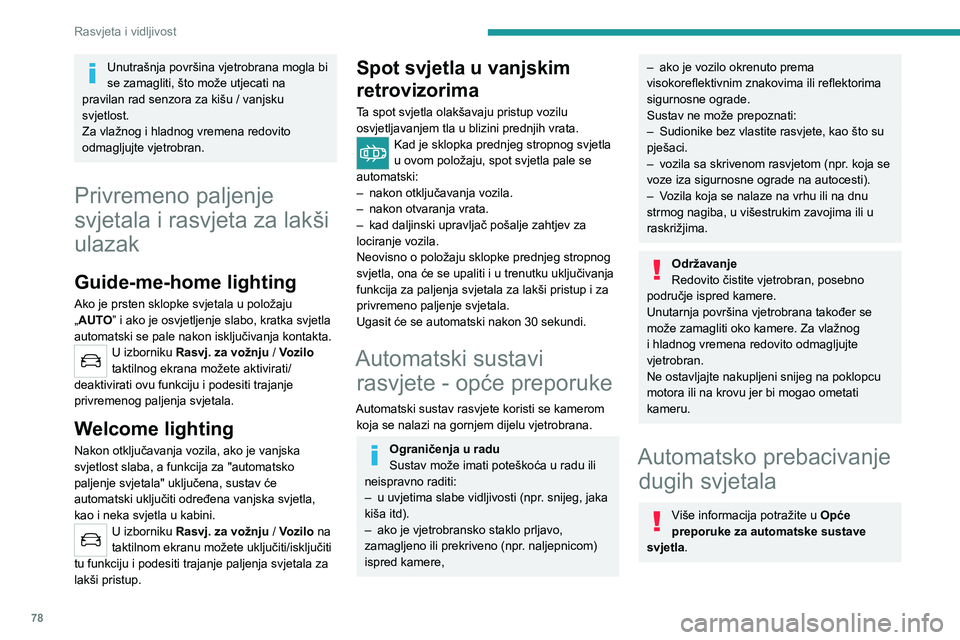

78
Rasvjeta i vidljivost
Unutrašnja površina vjetrobrana mogla bi
se zamagliti, što može utjecati na
pravilan rad senzora za kišu / vanjsku
svjetlost.
Za vlažnog i hladnog vremena redovito
odmagljujte vjetrobran.
Privremeno paljenje
svjetala i rasvjeta za lakši
ulazak
Guide-me-home lighting
Ako je prsten sklopke svjetala u položaju
„AUTO” i ako je osvjetljenje slabo, kratka svjetla
automatski se pale nakon isključivanja kontakta.
U izborniku Rasvj. za vožnju / Vozilo
taktilnog ekrana možete aktivirati/
deaktivirati ovu funkciju i podesiti trajanje
privremenog paljenja svjetala.
Welcome lighting
Nakon otključavanja vozila, ako je vanjska
svjetlost slaba, a funkcija za "automatsko
paljenje svjetala" uključena, sustav će
automatski uključiti određena vanjska svjetla,
kao i neka svjetla u kabini.
U izborniku Rasvj. za vožnju / Vozilo na taktilnom ekranu možete uključiti/isključiti
tu funkciju i podesiti trajanje paljenja svjetala za
lakši pristup.
Spot svjetla u vanjskim
retrovizorima
Ta spot svjetla olakšavaju pristup vozilu
osvjetljavanjem tla u blizini prednjih vrata.
Kad je sklopka prednjeg stropnog svjetla
u ovom položaju, spot svjetla pale se
automatski:
– nakon otključavanja vozila.– nakon otvaranja vrata.– kad daljinski upravljač pošalje zahtjev za lociranje vozila.
Neovisno o položaju sklopke prednjeg stropnog
svjetla, ona će se upaliti i u trenutku uključivanja
funkcija za paljenja svjetala za lakši pristup i za
privremeno paljenje svjetala.
Ugasit će se automatski nakon 30 sekundi.
Automatski sustavi rasvjete - opće preporuke
Automatski sustav rasvjete koristi se kamerom
koja se nalazi na gornjem dijelu vjetrobrana.
Ograničenja u radu
Sustav može imati poteškoća u radu ili
neispravno raditi:
– u uvjetima slabe vidljivosti (npr . snijeg, jaka kiša itd).– ako je vjetrobransko staklo prljavo, zamagljeno ili prekriveno (npr. naljepnicom)
ispred kamere,
– ako je vozilo okrenuto prema visokoreflektivnim znakovima ili reflektorima
sigurnosne ograde.
Sustav ne može prepoznati:
– Sudionike bez vlastite rasvjete, kao što su pješaci.– vozila sa skrivenom rasvjetom (npr . koja se voze iza sigurnosne ograde na autocesti).– Vozila koja se nalaze na vrhu ili na dnu strmog nagiba, u višestrukim zavojima ili u
raskrižjima.
Održavanje
Redovito čistite vjetrobran, posebno
područje ispred kamere.
Unutarnja površina vjetrobrana također se
može zamagliti oko kamere. Za vlažnog
i hladnog vremena redovito odmagljujte
vjetrobran.
Ne ostavljajte nakupljeni snijeg na poklopcu
motora ili na krovu jer bi mogao ometati
kameru.
Automatsko prebacivanje dugih svjetala
Više informacija potražite u Opće
preporuke za automatske sustave
svjetla.
