159
Fahrbetrieb

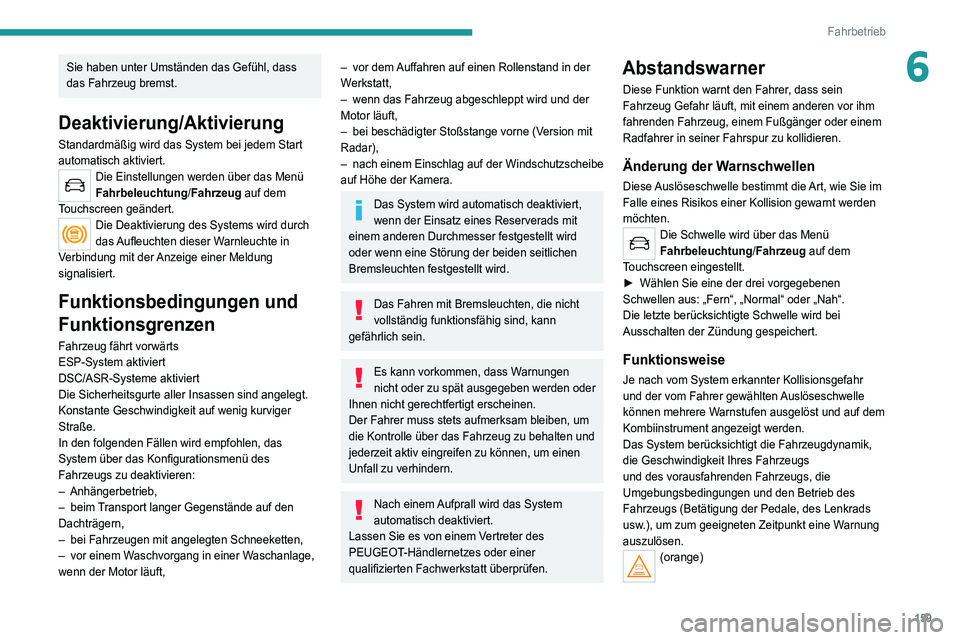

6Sie haben unter Umständen das Gefühl, dass
das Fahrzeug bremst.
Deaktivierung/Aktivierung
Standardmäßig wird das System bei jedem Start
automatisch aktiviert.
Die Einstellungen werden über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen geändert.
Die Deaktivierung des Systems wird durch
das Aufleuchten dieser Warnleuchte in
Verbindung mit der Anzeige einer Meldung
signalisiert.
Funktionsbedingungen und
Funktionsgrenzen
Fahrzeug fährt vorwärts
ESP-System aktiviert
DSC/ASR-Systeme aktiviert
Die Sicherheitsgurte aller Insassen sind angelegt.
Konstante Geschwindigkeit auf wenig kurviger
Straße.
In den folgenden Fällen wird empfohlen, das
System über das Konfigurationsmenü des
Fahrzeugs zu deaktivieren:
–

Anhängerbetrieb,
–


beim
Transport langer Gegenstände auf den
Dachträgern,
–

bei Fahrzeugen mit angelegten Schneeketten,
–


vor einem W
aschvorgang in einer Waschanlage,
wenn der Motor läuft,
– vor dem Auffahren auf einen Rollenstand in der
Werkstatt,
–

wenn das Fahrzeug abgeschleppt wird und der
Motor läuft,
–


bei beschädigter Stoßstange vorne (V
ersion mit
Radar),
–

nach
einem Einschlag auf der Windschutzscheibe
auf Höhe der Kamera.
Das System wird automatisch deaktiviert,
wenn der Einsatz eines Reserverads mit
einem anderen Durchmesser festgestellt wird
oder wenn eine Störung der beiden seitlichen
Bremsleuchten festgestellt wird.
Das Fahren mit Bremsleuchten, die nicht
vollständig funktionsfähig sind, kann
gefährlich sein.
Es kann vorkommen, dass Warnungen
nicht oder zu spät ausgegeben werden oder
Ihnen nicht gerechtfertigt erscheinen.
Der Fahrer muss stets aufmerksam bleiben, um
die Kontrolle über das Fahrzeug zu behalten und
jederzeit aktiv eingreifen zu können, um einen
Unfall zu verhindern.
Nach einem Aufprall wird das System
automatisch deaktiviert.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Abstandswarner
Diese Funktion warnt den Fahrer, dass sein
Fahrzeug Gefahr läuft, mit einem anderen vor ihm
fahrenden Fahrzeug, einem Fußgänger oder einem
Radfahrer in seiner Fahrspur zu kollidieren.
Änderung der Warnschwellen
Diese Auslöseschwelle bestimmt die Art, wie Sie im
Falle eines Risikos einer Kollision gewarnt werden
möchten.
Die Schwelle wird über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen eingestellt.
►

Wählen Sie eine der drei vorgegebenen
Schwellen aus: „Fern“, „Normal“ oder „Nah“.
Die letzte berücksichtigte Schwelle wird bei
Ausschalten der Zündung gespeichert.
Funktionsweise
Je nach vom System erkannter Kollisionsgefahr
und der vom Fahrer gewählten Auslöseschwelle
können mehrere Warnstufen ausgelöst und auf dem
Kombiinstrument angezeigt werden.
Das System berücksichtigt die Fahrzeugdynamik,
die Geschwindigkeit Ihres Fahrzeugs
und des vorausfahrenden Fahrzeugs, die
Umgebungsbedingungen und den Betrieb des
Fahrzeugs (Betätigung der Pedale, des Lenkrads
usw.), um zum geeigneten Zeitpunkt eine Warnung
auszulösen.
(orange)

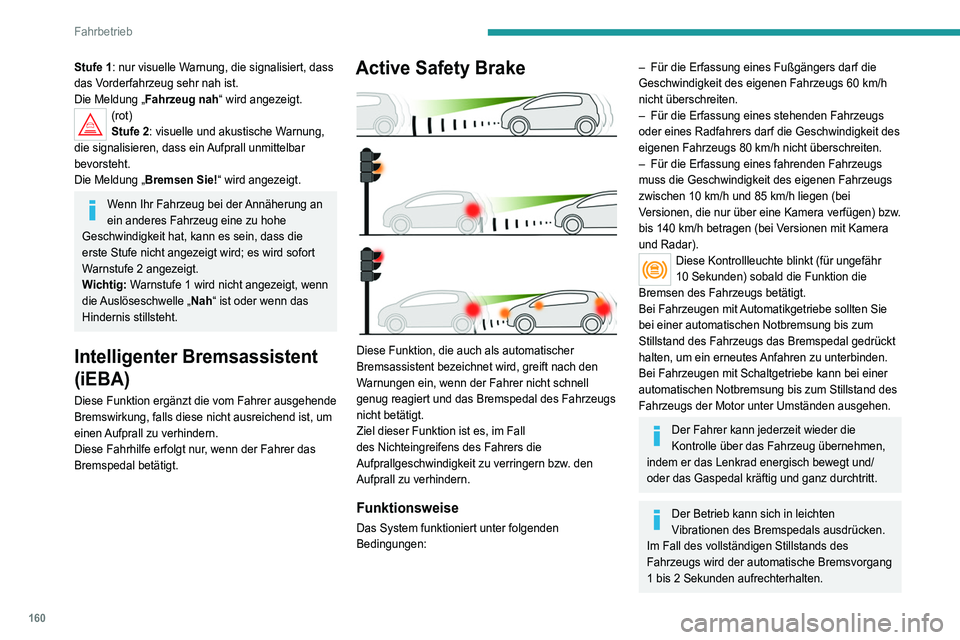

160
Fahrbetrieb
Stufe 1: nur visuelle Warnung, die signalisiert, dass
das Vorderfahrzeug sehr nah ist.
Die Meldung „Fahrzeug nah“ wird angezeigt.
(rot)
Stufe 2: visuelle und akustische Warnung,
die signalisieren, dass ein Aufprall unmittelbar
bevorsteht.
Die Meldung „Bremsen Sie!“ wird angezeigt.
Wenn Ihr Fahrzeug bei der Annäherung an
ein anderes Fahrzeug eine zu hohe
Geschwindigkeit hat, kann es sein, dass die
erste Stufe nicht angezeigt wird; es wird sofort
Warnstufe 2 angezeigt.
Wichtig: Warnstufe 1 wird nicht angezeigt, wenn
die Auslöseschwelle „Nah“ ist oder wenn das
Hindernis stillsteht.
Intelligenter Bremsassistent
(iEBA)
Diese Funktion ergänzt die vom Fahrer ausgehende
Bremswirkung, falls diese nicht ausreichend ist, um
einen Aufprall zu verhindern.
Diese Fahrhilfe erfolgt nur, wenn der Fahrer das
Bremspedal betätigt.
Active Safety Brake

Diese Funktion, die auch als automatischer
Bremsassistent bezeichnet wird, greift nach den
Warnungen ein, wenn der Fahrer nicht schnell
genug reagiert und das Bremspedal des Fahrzeugs
nicht betätigt.
Ziel dieser Funktion ist es, im Fall
des Nichteingreifens des Fahrers die
Aufprallgeschwindigkeit zu verringern bzw. den
Aufprall zu verhindern.
Funktionsweise
Das System funktioniert unter folgenden
Bedingungen:
– Für die Erfassung eines Fußgängers darf die
Geschwindigkeit des eigenen Fahrzeugs 60 km/h
nicht überschreiten.
–

Für die Erfassung eines stehenden Fahrzeugs
oder eines Radfahrers darf die Geschwindigkeit des
eigenen Fahrzeugs 80

km/h nicht überschreiten.
–

Für die Erfassung eines fahrenden Fahrzeugs
muss die Geschwindigkeit des eigenen Fahrzeugs
zwischen 10

km/h und 85 km/h liegen (bei
Versionen, die nur über eine Kamera verfügen) bzw.
bis 140
km/h betragen (bei Versionen mit Kamera
und Radar).
Diese Kontrollleuchte blinkt (für ungefähr
10 Sekunden) sobald die Funktion die
Bremsen des Fahrzeugs betätigt.
Bei Fahrzeugen mit Automatikgetriebe sollten Sie
bei einer automatischen Notbremsung bis zum
Stillstand des Fahrzeugs das Bremspedal gedrückt
halten, um ein erneutes Anfahren zu unterbinden.
Bei Fahrzeugen mit Schaltgetriebe kann bei einer
automatischen Notbremsung bis zum Stillstand des
Fahrzeugs der Motor unter Umständen ausgehen.
Der Fahrer kann jederzeit wieder die
Kontrolle über das Fahrzeug übernehmen,
indem er das Lenkrad energisch bewegt und/
oder das Gaspedal kräftig und ganz durchtritt.
Der Betrieb kann sich in leichten
Vibrationen des Bremspedals ausdrücken.
Im Fall des vollständigen Stillstands des
Fahrzeugs wird der automatische Bremsvorgang
1 bis 2 Sekunden aufrechterhalten.
Funktionsstörung
Bei einer Funktionsstörung leuchtet diese
Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal auf.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Diese Kontrollleuchten leuchten auf
dem Kombiinstrument auf, wenn der
Sicherheitsgurt des Fahrers und/oder der
Sicherheitsgurt des Beifahrers (je nach Version)
nicht angelegt wurden. Automatisches Bremsen
bleibt deaktiviert, bis die Gurte angelegt werden.
Müdigkeitswarner
Weitere Informationen finden Sie in den
allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.
Je nach Ausführung enthält die Funktion nur das
System „Warnung Fahreraufmerksamkeit“ oder wird
durch das System „Warnung Fahreraufmerksamkeit
über Kamera“ ergänzt.
Zielsetzung dieser Systeme ist es nicht, den
Fahrer wach zu halten oder zu verhindern,
dass er am Lenkrad einschläft.
Wenn der Fahrer müde ist, liegt es in seiner
Verantwortung, anzuhalten.

161
Fahrbetrieb

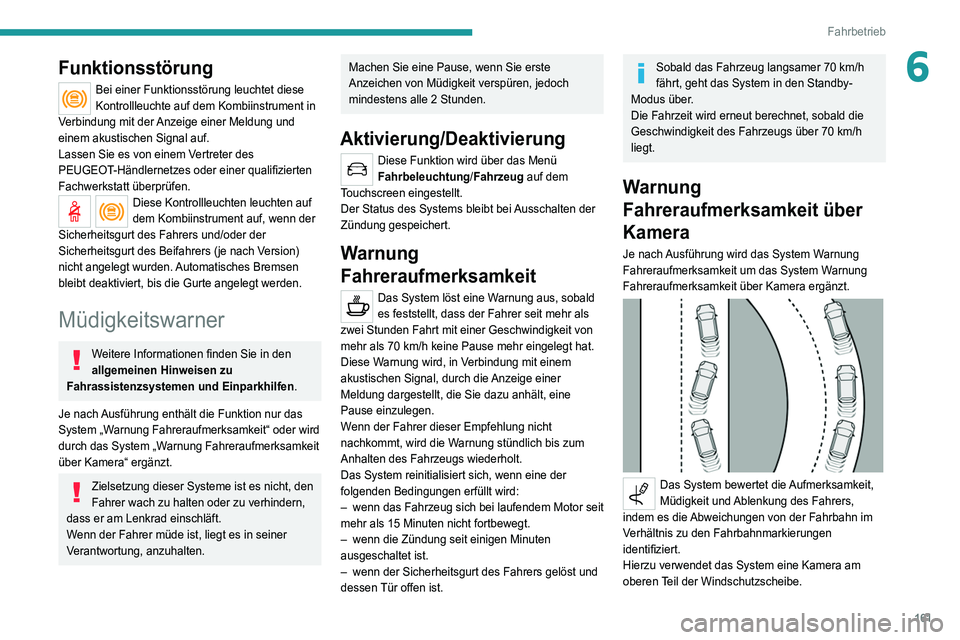

6Funktionsstörung
Bei einer Funktionsstörung leuchtet diese
Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal auf.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Diese Kontrollleuchten leuchten auf
dem Kombiinstrument auf, wenn der
Sicherheitsgurt des Fahrers und/oder der
Sicherheitsgurt des Beifahrers (je nach Version)
nicht angelegt wurden. Automatisches Bremsen
bleibt deaktiviert, bis die Gurte angelegt werden.
Müdigkeitswarner
Weitere Informationen finden Sie in den
allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.
Je nach Ausführung enthält die Funktion nur das
System „Warnung Fahreraufmerksamkeit“ oder wird
durch das System „Warnung Fahreraufmerksamkeit
über Kamera“ ergänzt.
Zielsetzung dieser Systeme ist es nicht, den
Fahrer wach zu halten oder zu verhindern,
dass er am Lenkrad einschläft.
Wenn der Fahrer müde ist, liegt es in seiner
Verantwortung, anzuhalten.
Machen Sie eine Pause, wenn Sie erste
Anzeichen von Müdigkeit verspüren, jedoch
mindestens alle 2 Stunden.
Aktivierung/Deaktivierung
Diese Funktion wird über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen eingestellt.
Der Status des Systems bleibt bei Ausschalten der
Zündung gespeichert.
Warnung
Fahreraufmerksamkeit
Das System löst eine Warnung aus, sobald
es feststellt, dass der Fahrer seit mehr als
zwei Stunden Fahrt mit einer Geschwindigkeit von
mehr als 70
km/h keine Pause mehr eingelegt hat.
Diese Warnung wird, in Verbindung mit einem
akustischen Signal, durch die Anzeige einer
Meldung dargestellt, die Sie dazu anhält, eine
Pause einzulegen.
Wenn der Fahrer dieser Empfehlung nicht
nachkommt, wird die Warnung stündlich bis zum
Anhalten des Fahrzeugs wiederholt.
Das System reinitialisiert sich, wenn eine der
folgenden Bedingungen erfüllt wird:
–

wenn
das Fahrzeug sich bei laufendem Motor seit
mehr als 15
Minuten nicht fortbewegt.
–

wenn die Zündung seit einigen Minuten
ausgeschaltet ist.
–


wenn der Sicherheitsgurt des Fahrers gelöst und
dessen

Tür offen ist.
Sobald das Fahrzeug langsamer 70 km/h
fährt, geht das System in den Standby-
Modus über
.
Die Fahrzeit wird erneut berechnet, sobald die
Geschwindigkeit des Fahrzeugs über 70
km/h
liegt.
Warnung
Fahreraufmerksamkeit über
Kamera
Je nach Ausführung wird das System Warnung
Fahreraufmerksamkeit um das System Warnung
Fahreraufmerksamkeit über Kamera ergänzt.


Das System bewertet die Aufmerksamkeit,
Müdigkeit und Ablenkung des Fahrers,
indem es die Abweichungen von der Fahrbahn im
Verhältnis zu den Fahrbahnmarkierungen
identifiziert.
Hierzu verwendet das System eine Kamera am
oberen Teil der Windschutzscheibe.

162
Fahrbetrieb

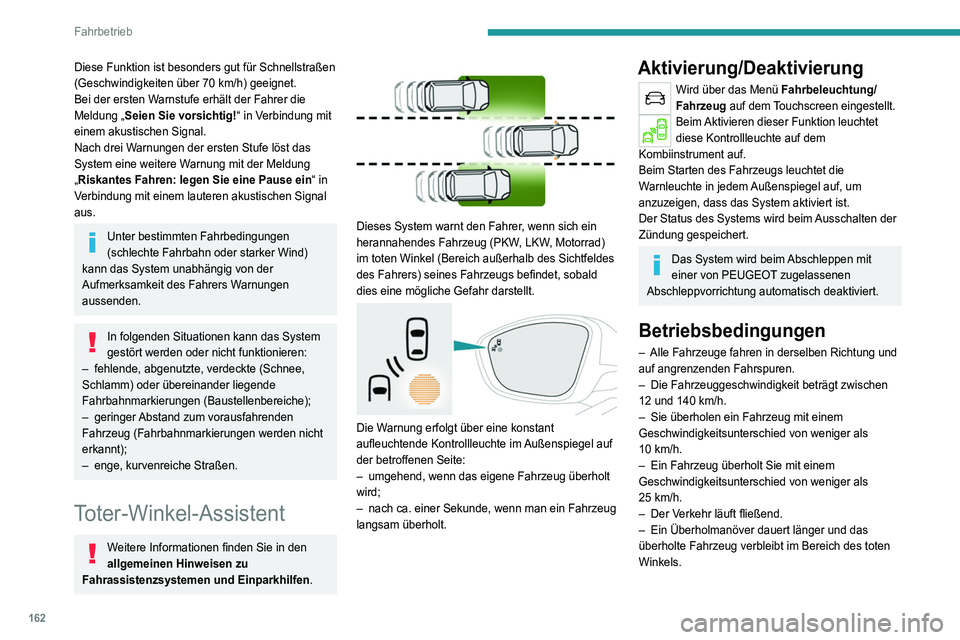

Diese Funktion ist besonders gut für Schnellstraßen
(Geschwindigkeiten über 70 km/h) geeignet.
Bei der ersten Warnstufe erhält der Fahrer die
Meldung „Seien Sie vorsichtig!“ in Verbindung mit
einem akustischen Signal.
Nach drei Warnungen der ersten Stufe löst das
System eine weitere Warnung mit der Meldung
„Riskantes Fahren: legen Sie eine Pause ein“ in
Verbindung mit einem lauteren akustischen Signal
aus.
Unter bestimmten Fahrbedingungen
(schlechte Fahrbahn oder starker Wind)
kann das System unabhängig von der
Aufmerksamkeit des Fahrers Warnungen
aussenden.
In folgenden Situationen kann das System
gestört werden oder nicht funktionieren:
–

fehlende, abgenutzte, verdeckte (Schnee,
Schlamm) oder übereinander liegende
Fahrbahnmarkierungen (Baustellenbereiche);
–


geringer
Abstand zum vorausfahrenden
Fahrzeug (Fahrbahnmarkierungen werden nicht
erkannt);
–

enge, kurvenreiche Straßen.
Toter-Winkel-Assistent
Weitere Informationen finden Sie in den
allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Dieses System warnt den Fahrer, wenn sich ein
herannahendes Fahrzeug (PKW, LKW, Motorrad)
im toten Winkel (Bereich außerhalb des Sichtfeldes
des Fahrers) seines Fahrzeugs befindet, sobald
dies eine mögliche Gefahr darstellt.


Die Warnung erfolgt über eine konstant
aufleuchtende Kontrollleuchte im Außenspiegel auf
der betroffenen Seite:
–

umgehend, wenn das eigene Fahrzeug überholt
wird;
–


nach ca. einer Sekunde, wenn man ein Fahrzeug
langsam überholt.
Aktivierung/Deaktivierung
Wird über das Menü Fahrbeleuchtung/
Fahrzeug auf dem Touchscreen eingestellt.
Beim Aktivieren dieser Funktion leuchtet
diese Kontrollleuchte auf dem
Kombiinstrument auf.
Beim Starten des Fahrzeugs leuchtet die
Warnleuchte in jedem Außenspiegel auf, um
anzuzeigen, dass das System aktiviert ist.
Der Status des Systems wird beim Ausschalten der
Zündung gespeichert.
Das System wird beim Abschleppen mit
einer von PEUGEOT zugelassenen
Abschleppvorrichtung automatisch deaktiviert.
Betriebsbedingungen
– Alle Fahrzeuge fahren in derselben Richtung und
auf angrenzenden Fahrspuren.
–

Die Fahrzeuggeschwindigkeit beträgt zwischen
12 und 140

km/h.
–

Sie überholen ein Fahrzeug mit einem
Geschwindigkeitsunterschied von weniger als
10

km/h.
–

Ein Fahrzeug überholt Sie mit einem
Geschwindigkeitsunterschied von weniger als
25

km/h.
–

Der V
erkehr läuft fließend.
–

Ein Überholmanöver dauert länger und das
überholte Fahrzeug verbleibt im Bereich des toten
Winkels.
– Sie fahren geradeaus bzw. in einer leichten
Kurve.
– Ihr Fahrzeug zieht keinen Anhänger, Wohnwagen
usw.

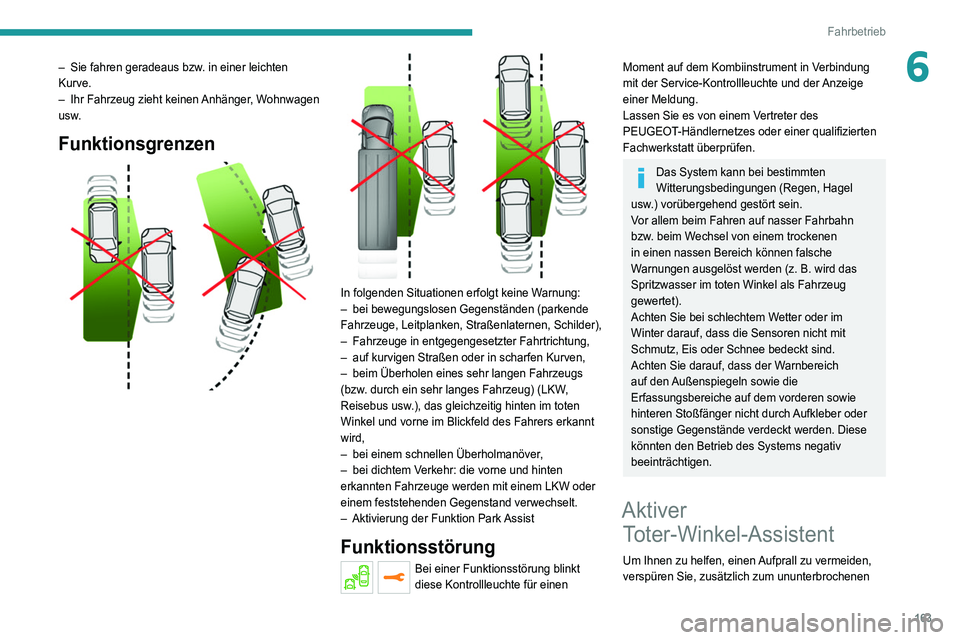

Funktionsgrenzen

163
Fahrbetrieb
6– Sie fahren geradeaus bzw. in einer leichten
Kurve.
–

Ihr Fahrzeug zieht keinen
Anhänger, Wohnwagen
usw.
Funktionsgrenzen



In folgenden Situationen erfolgt keine Warnung:
– bei bewegungslosen Gegenständen (parkende
Fahrzeuge, Leitplanken, Straßenlaternen, Schilder),
–

Fahrzeuge in entgegengesetzter Fahrtrichtung,
–


auf kurvigen Straßen oder in scharfen Kurven,
–


beim Überholen eines sehr langen Fahrzeugs
(bzw

. durch ein sehr langes Fahrzeug) (LKW,
Reisebus usw.), das gleichzeitig hinten im toten
Winkel und vorne im Blickfeld des Fahrers erkannt
wird,
–

bei einem schnellen Überholmanöver
,
–

bei dichtem V
erkehr: die vorne und hinten
erkannten Fahrzeuge werden mit einem LKW oder
einem feststehenden Gegenstand verwechselt.
–

Aktivierung der Funktion Park
Assist
Funktionsstörung
Bei einer Funktionsstörung blinkt
diese Kontrollleuchte für einen
Moment auf dem Kombiinstrument in Verbindung
mit der Service-Kontrollleuchte und der Anzeige
einer Meldung.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Das System kann bei bestimmten
Witterungsbedingungen (Regen, Hagel
usw.) vorübergehend gestört sein.
Vor allem beim Fahren auf nasser Fahrbahn
bzw. beim Wechsel von einem trockenen
in einen nassen Bereich können falsche
Warnungen ausgelöst werden (z.
B. wird das
Spritzwasser im toten Winkel als Fahrzeug
gewertet).
Achten Sie bei schlechtem Wetter oder im
Winter darauf, dass die Sensoren nicht mit
Schmutz, Eis oder Schnee bedeckt sind.
Achten Sie darauf, dass der Warnbereich
auf den Außenspiegeln sowie die
Erfassungsbereiche auf dem vorderen sowie
hinteren Stoßfänger nicht durch Aufkleber oder
sonstige Gegenstände verdeckt werden. Diese
könnten den Betrieb des Systems negativ
beeinträchtigen.
Aktiver Toter-Winkel-Assistent
Um Ihnen zu helfen, einen Aufprall zu vermeiden,
verspüren Sie, zusätzlich zum ununterbrochenen

164
Fahrbetrieb

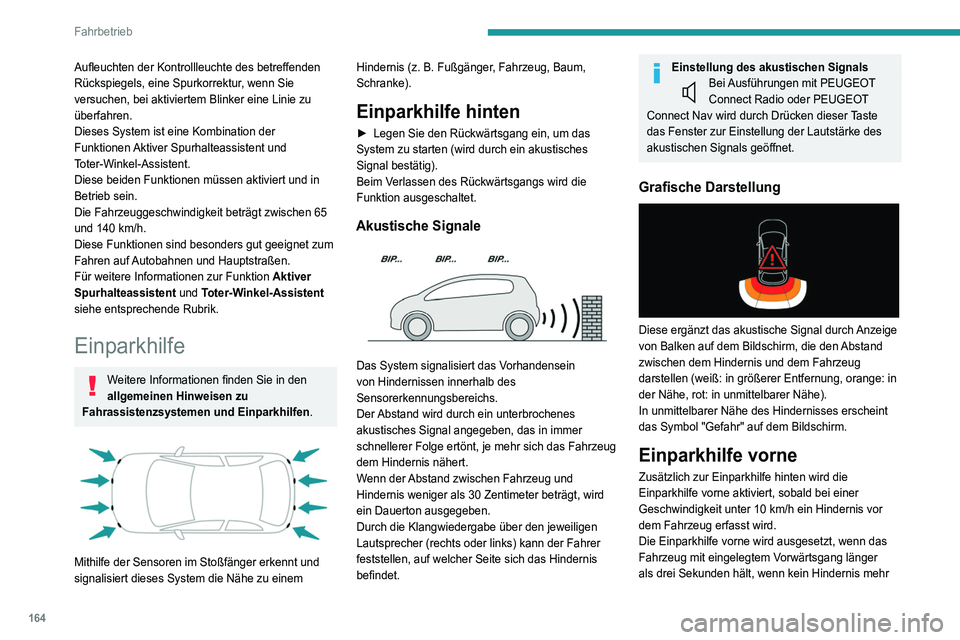

Aufleuchten der Kontrollleuchte des betreffenden
Rückspiegels, eine Spurkorrektur, wenn Sie
versuchen, bei aktiviertem Blinker eine Linie zu
überfahren.
Dieses System ist eine Kombination der
Funktionen Aktiver Spurhalteassistent und
Toter-Winkel-Assistent.
Diese beiden Funktionen müssen aktiviert und in
Betrieb sein.
Die Fahrzeuggeschwindigkeit beträgt zwischen 65
und 140 km/h.
Diese Funktionen sind besonders gut geeignet zum
Fahren auf Autobahnen und Hauptstraßen.
Für weitere Informationen zur Funktion Aktiver
Spurhalteassistent und Toter-Winkel-Assistent
siehe entsprechende Rubrik.
Einparkhilfe
Weitere Informationen finden Sie in den
allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Mithilfe der Sensoren im Stoßfänger erkennt und
signalisiert dieses System die Nähe zu einem Hindernis (z.
B. Fußgänger, Fahrzeug, Baum,
Schranke).
Einparkhilfe hinten
► Legen Sie den Rückwärtsgang ein, um das
System zu starten (wird durch ein akustisches
Signal bestätig).
Beim Verlassen des Rückwärtsgangs wird die
Funktion ausgeschaltet.
Akustische Signale

Das System signalisiert das Vorhandensein
von Hindernissen innerhalb des
Sensorerkennungsbereichs.
Der Abstand wird durch ein unterbrochenes
akustisches Signal angegeben, das in immer
schnellerer Folge ertönt, je mehr sich das Fahrzeug
dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als 30 Zentimeter beträgt, wird
ein Dauerton ausgegeben.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.
Einstellung des akustischen SignalsBei Ausführungen mit PEUGEOT
Connect Radio oder PEUGEOT
Connect Nav wird durch Drücken dieser Taste
das Fenster zur Einstellung der Lautstärke des
akustischen Signals geöffnet.
Grafische Darstellung

Diese ergänzt das akustische Signal durch Anzeige
von Balken auf dem Bildschirm, die den Abstand
zwischen dem Hindernis und dem Fahrzeug
darstellen (weiß: in größerer Entfernung, orange: in
der Nähe, rot: in unmittelbarer Nähe).
In unmittelbarer Nähe des Hindernisses erscheint
das Symbol "Gefahr" auf dem Bildschirm.
Einparkhilfe vorne
Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorne aktiviert, sobald bei einer
Geschwindigkeit unter 10
km/h ein Hindernis vor
dem Fahrzeug erfasst wird.
Die Einparkhilfe vorne wird ausgesetzt, wenn das
Fahrzeug mit eingelegtem Vorwärtsgang länger
als drei Sekunden hält, wenn kein Hindernis mehr
erfasst wird bzw. wenn eine Geschwindigkeit von
10 km/h überschritten wird.
Durch die Tonwiedergabe über den
jeweiligen Lautsprecher (vorne oder hinten)
kann der Fahrer feststellen, ob sich das
Hindernis bezüglich der Fahrtrichtung vor oder
hinter dem Fahrzeug befindet.
Deaktivierung/Aktivierung
Die Einstellungen werden über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen geändert.
Der Systemstatus wird beim Ausschalten der
Zündung gespeichert.
Die Einparkhilfe hinten wird bei Montage
eines Anhängers oder eines Fahrradträgers
auf der Anhängerkupplung (bei Fahrzeugen mit
nach Herstellervorgaben montierter
Anhängerkupplung) automatisch deaktiviert.
Während eines Abmessvorgangs der Funktion Park
Assist wird die Einparkhilfe deaktiviert.
Weitere Informationen zur Funktion Park Assist
finden Sie in der entsprechenden Rubrik.
Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.

165
Fahrbetrieb

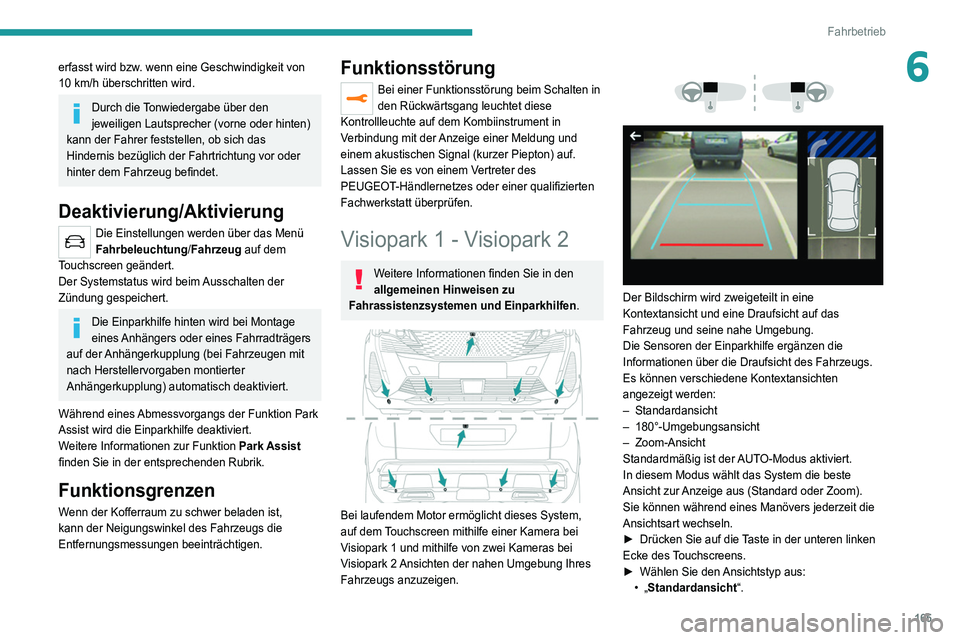

6erfasst wird bzw. wenn eine Geschwindigkeit von
10 km/h überschritten wird.
Durch die Tonwiedergabe über den
jeweiligen Lautsprecher (vorne oder hinten)
kann der Fahrer feststellen, ob sich das
Hindernis bezüglich der Fahrtrichtung vor oder
hinter dem Fahrzeug befindet.
Deaktivierung/Aktivierung
Die Einstellungen werden über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen geändert.
Der Systemstatus wird beim Ausschalten der
Zündung gespeichert.
Die Einparkhilfe hinten wird bei Montage
eines Anhängers oder eines Fahrradträgers
auf der Anhängerkupplung (bei Fahrzeugen mit
nach Herstellervorgaben montierter
Anhängerkupplung) automatisch deaktiviert.
Während eines Abmessvorgangs der Funktion Park
Assist wird die Einparkhilfe deaktiviert.
Weitere Informationen zur Funktion Park Assist
finden Sie in der entsprechenden Rubrik.
Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten in
den Rückwärtsgang leuchtet diese
Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal (kurzer Piepton) auf.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Visiopark 1 - Visiopark 2
Weitere Informationen finden Sie in den
allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Bei laufendem Motor ermöglicht dieses System,
auf dem Touchscreen mithilfe einer Kamera bei
Visiopark 1 und mithilfe von zwei Kameras bei
Visiopark 2 Ansichten der nahen Umgebung Ihres
Fahrzeugs anzuzeigen.




Der Bildschirm wird zweigeteilt in eine
Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.
Die Sensoren der Einparkhilfe ergänzen die
Informationen über die Draufsicht des Fahrzeugs.
Es können verschiedene Kontextansichten
angezeigt werden:
–
Standardansicht
–


180°-Umgebungsansicht
–


Zoom-Ansicht
Standardmäßig ist der

AUTO-Modus aktiviert.
In diesem Modus wählt das System die beste
Ansicht zur Anzeige aus (Standard oder Zoom).
Sie können während eines Manövers jederzeit die
Ansichtsart wechseln.
►

Drücken Sie auf die
Taste in der unteren linken
Ecke des Touchscreens.
►

Wählen Sie den
Ansichtstyp aus:
•
„Standardansicht“.

166
Fahrbetrieb

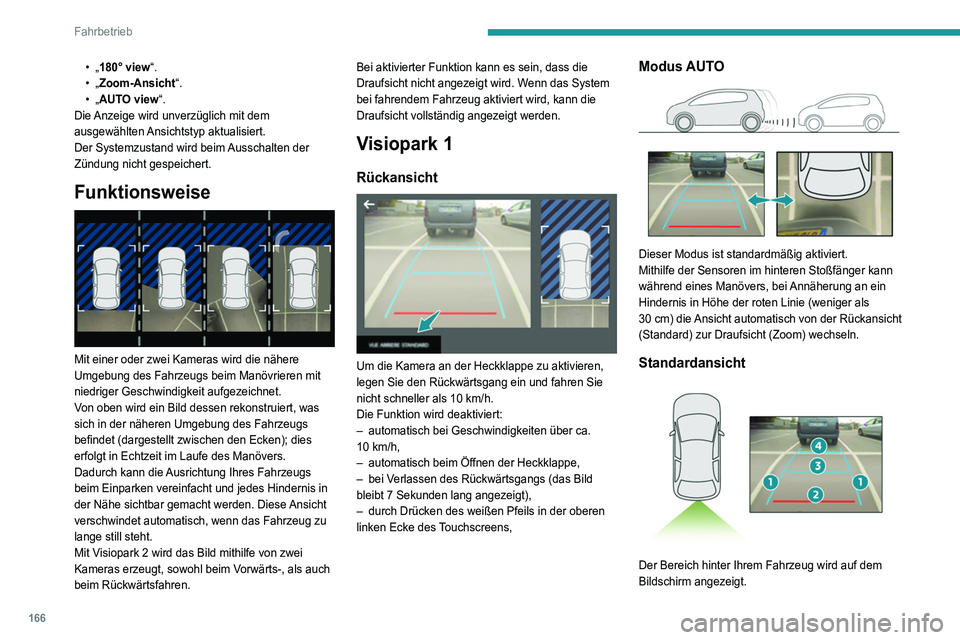

• „180° view“.
• „Zoom-Ansicht“.
•
„AUTO view“.
Die Anzeige wird unverzüglich mit dem
ausgewählten Ansichtstyp aktualisiert.
Der Systemzustand wird beim Ausschalten der
Zündung nicht gespeichert.
Funktionsweise

Mit einer oder zwei Kameras wird die nähere
Umgebung des Fahrzeugs beim Manövrieren mit
niedriger Geschwindigkeit aufgezeichnet.
Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis in
der Nähe sichtbar gemacht werden. Diese Ansicht
verschwindet automatisch, wenn das Fahrzeug zu
lange still steht.
Mit Visiopark 2 wird das Bild mithilfe von zwei
Kameras erzeugt, sowohl beim Vorwärts-, als auch
beim Rückwärtsfahren. Bei aktivierter Funktion kann es sein, dass die
Draufsicht nicht angezeigt wird. Wenn das System
bei fahrendem Fahrzeug aktiviert wird, kann die
Draufsicht vollständig angezeigt werden.
Visiopark 1
Rückansicht

Um die Kamera an der Heckklappe zu aktivieren,
legen Sie den Rückwärtsgang ein und fahren Sie
nicht schneller als 10
km/h.
Die Funktion wird deaktiviert:
–

automatisch bei Geschwindigkeiten über ca.
10

km/h,
–

automatisch beim Öffnen der Heckklappe,
–


bei V
erlassen des Rückwärtsgangs (das Bild
bleibt 7 Sekunden lang angezeigt),
–

durch Drücken des weißen Pfeils in der oberen
linken Ecke des

Touchscreens,
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger kann
während eines Manövers, bei Annäherung an ein
Hindernis in Höhe der roten Linie (weniger als
30
cm)
die Ansicht automatisch von der Rückansicht
(Standard) zur Draufsicht (Zoom) wechseln.
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.

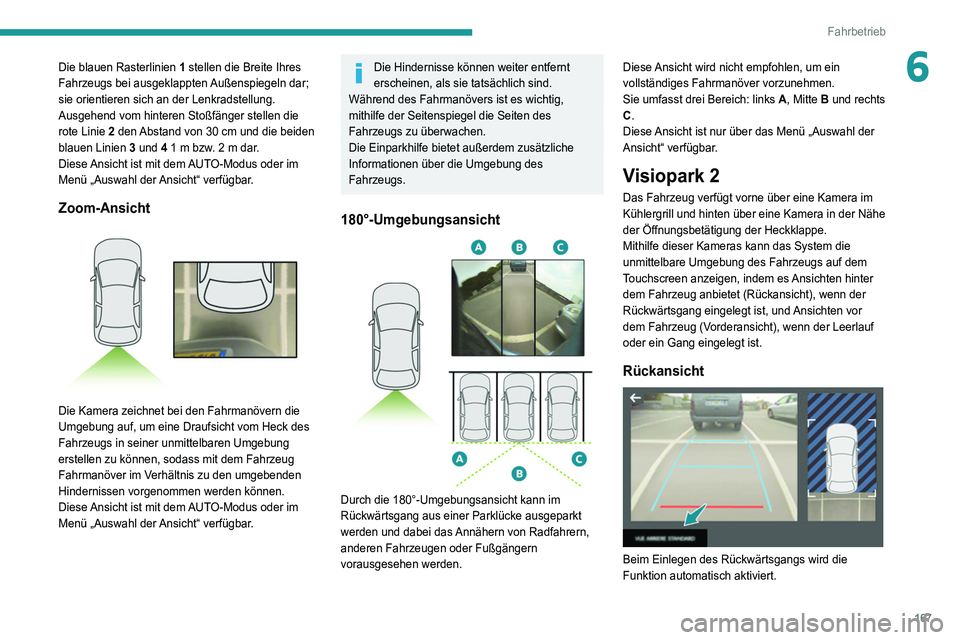

Die blauen Rasterlinien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen die
rote Linie 2 den Abstand von 30 cm und die beiden
blauen Linien 3 und 4 1 m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht vom Heck des
Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.

167
Fahrbetrieb
6Die blauen Rasterlinien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen die
rote Linie 2 den Abstand von 30 cm und die beiden
blauen Linien 3 und 4 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht vom Heck des
Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt
erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des
Fahrzeugs.
180°-Umgebungsansicht

Durch die 180°-Umgebungsansicht kann im
Rückwärtsgang aus einer Parklücke ausgeparkt
werden und dabei das

Annähern
von Radfahrern,
anderen Fahrzeugen oder Fußgängern
vorausgesehen werden. Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie umfasst drei Bereich: links A, Mitte B und rechts
C.
Diese Ansicht ist nur über das Menü „Auswahl der
Ansicht“ verfügbar.
Visiopark 2
Das Fahrzeug verfügt vorne über eine Kamera im
Kühlergrill und hinten über eine Kamera in der Nähe
der Öffnungsbetätigung der Heckklappe.
Mithilfe dieser Kameras kann das System die
unmittelbare Umgebung des Fahrzeugs auf dem
Touchscreen anzeigen, indem es Ansichten hinter
dem Fahrzeug anbietet (Rückansicht), wenn der
Rückwärtsgang eingelegt ist, und Ansichten vor
dem Fahrzeug (Vorderansicht), wenn der Leerlauf
oder ein Gang eingelegt ist.
Rückansicht

Beim Einlegen des Rückwärtsgangs wird die
Funktion automatisch aktiviert.

168

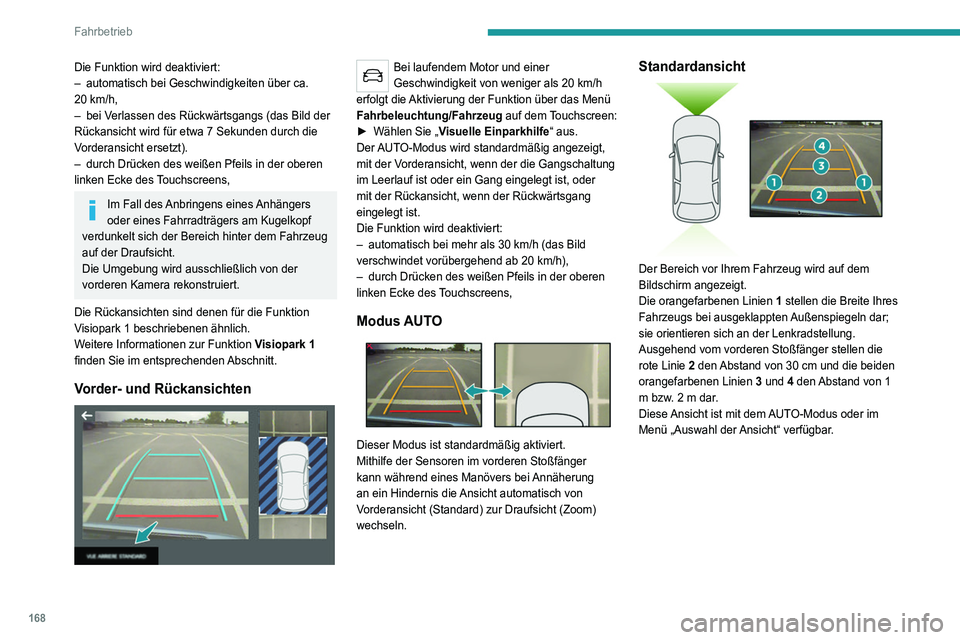

Fahrbetrieb
Die Funktion wird deaktiviert:
– automatisch bei Geschwindigkeiten über ca.
20
km/h,
–

bei V
erlassen des Rückwärtsgangs (das Bild der
Rückansicht wird für etwa 7
Sekunden durch die
Vorderansicht ersetzt).
–

durch Drücken des weißen Pfeils in der oberen
linken Ecke des

Touchscreens,
Im Fall des Anbringens eines Anhängers
oder eines Fahrradträgers am Kugelkopf
verdunkelt sich der Bereich hinter dem Fahrzeug
auf der Draufsicht.
Die Umgebung wird ausschließlich von der
vorderen Kamera rekonstruiert.
Die Rückansichten sind denen für die Funktion
Visiopark 1 beschriebenen ähnlich.
Weitere Informationen zur Funktion Visiopark 1
finden Sie im entsprechenden Abschnitt.
Vorder- und Rückansichten

Bei laufendem Motor und einer
Geschwindigkeit von weniger als 20 km/h
erfolgt die Aktivierung der Funktion über das Menü
Fahrbeleuchtung/Fahrzeug auf dem Touchscreen:
►

Wählen Sie „
Visuelle Einparkhilfe“ aus.
Der AUTO-Modus wird standardmäßig angezeigt,
mit der Vorderansicht, wenn der die Gangschaltung
im Leerlauf ist oder ein Gang eingelegt ist, oder
mit der Rückansicht, wenn der Rückwärtsgang
eingelegt ist.
Die Funktion wird deaktiviert:
–

automatisch bei mehr als 30
km/h (das Bild
verschwindet vorübergehend ab 20
km/h),
–

durch Drücken des weißen Pfeils in der oberen
linken Ecke des

Touchscreens,
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im vorderen Stoßfänger
kann während eines Manövers bei Annäherung
an ein Hindernis die Ansicht automatisch von
Vorderansicht (Standard) zur Draufsicht (Zoom)
wechseln.
Standardansicht

Der Bereich vor Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die orangefarbenen Linien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom vorderen Stoßfänger stellen die
rote Linie 2 den Abstand von 30 cm und die beiden
orangefarbenen Linien 3 und 4 den Abstand von 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht von der Front
des Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt
erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu kontrollieren.
Mithilfe der Einparkhilfe können außerdem
die Informationen über die Umgebung des
Fahrzeugs ergänzt werden.
