Page 4 of 292
2
Innehåll
■
Översikt
■
Eco-driving
1InstrumentpanelFörarinformation 9
Digitala instrumentpaneler 9
Kontrollampor och varningslampor 11
Indikatorer 16
Manuellt test 20
Kilometerräknare 20
Belysningsreostat 21
Färddator 21
Pekskärm 22
Fjärrstyrbara tilläggsfunktioner (uppladdningsbar
hybrid)
24
2ÅtkomstElektronisk nyckel med fjärrkontrollfunktion och
inbyggd nyckel 26
Nyckelfritt lås- och startsystem 28
Centrallås 30
Hjälpmetoder 30
Dörrar 32
Baklucka 32
Baklucka med handsfreefunktion 33
Larm 36
Elmanövrerade fönsterhissar 38
Panoramatak 39
3Ergonomi och komfortKörställning 42
Framsäten 43
Inställning av ratten 46
Backspeglar 47
Bakre bänksäte 48
Baksäten 50
Säteskonfiguration 55
Värme och ventilation 55
Automatisk tvåzons luftkonditionering 56
Borttagning av imma och is på vindrutan 60
Eluppvärmd vindruta 60
Borttagning av imma och is på bakrutan 60
Temperatur förkonditionering (uppladdningsbar
hybrid)
61
Inredning fram 61
Taklampor 65
Komfortbelysning 66
Inredning bak 66
Inredning i bagageutrymmet 68
4Belysning och siktBelysningsreglage 74
Blinkers 75
Inställning av strålkastarhöjd 75
Automatisk tändning av ljusen 76
Follow me home-belysning och
instegsbelysning
76
Automatiska belysningssystem – Allmänna
rekommendationer
77
helljusassistent | automatisk omkoppling till
helljus
77
Statiskt kurvljus 78
Night Vision 78
Torkarreglage 80
Automatiska vindrutetorkare 81
Byte av torkarblad 82
5SäkerhetAllmänna rekommendationer om säkerheten 84
Varningsblinkers 84
Signalhorn 85
Ljudsignal för fotgängare (uppladdningsbar
hybrid)
85
Nöd- eller assistanssamtal 85
Antisladdsystem (ESC) 87
Advanced Grip Control 89
Hill Assist Descent Control 91
Säkerhetsbälten 92
Krockkuddar 95
Bilbarnstolar 98
Koppla bort frampassagerarens krockkudde 100
ISOFIX-bilbarnstolar 103
Bilbarnstolar av typ i-Size 108
Barnsäkerhet 109
6KörningRåd vid körning 111
Starta/stänga av motorn 11 2
Starta uppladdningsbara hybridbilar 11 3
Elektrisk parkeringsbroms 11 5
Manuell sexväxlad växellåda 11 7
Automatisk växellåda (typ 1) 11 7
Automatisk växellåda (typ 2) 120
Backstartshjälp 124
Körlägen 124
Växlingsindikator 126
Stop & Start 126
Däcktrycksvarnare 128
Allmänna råd för hjälpfunktioner 129
Minneslagring av hastigheter 131
Igenkänning av vägskyltar 131
Fartbegränsare 134
Page 6 of 292
4
Översikt
Presentation
Dessa bilder och beskrivningar är avsedda som
en guide. Förekomsten och placeringen av vissa
utrustningar varierar beroende på version eller
utrustningsnivå.
Instrument och reglage
1. Reglage för soltak och solskyddsgardin
Främre taklampa/kartlampor
Display med varningslampor för bilbälten och
frampassagerarens krockkudde
Nödsamtal/assistanssamtal
2. Inre vyer bakåt backspegel/körning i Electric-
läge LED-indikator
3. Digital head up-display
4. Säkringsbox
5. Öppning av motorhuv
6. Manöverpanel för ytterbackspeglar och
elektriska fönsterhissar
7. Frampassagerarens krockkudde
8. Handskfack
Inaktivering av frampassagerarens
krockkudde
Mittkonsol
1.8- eller 10-tums HD-pekskärm
2. 12 V-uttag/USB-uttag
Trådlös smarttelefonladdare 3.
”START/STOP”-knappen
4. Körlägesväljare
5. Växellåda
6. Hill Assist Descent Control
7. Elektrisk parkeringsbroms
Reglage på ratten
1.Reglage för utvändig belysning/blinkers
2. Reglage för torkare/spolare/färddator
3. Växlingspaddlar för automatlåda
4. Signalhorn/förarkrockkudde
5. Kontroller för farthållare/fartbegränsare/
Adaptiv farthållare
6. Inställningsreglage för instrumentpanel
och
ljudsystem
A. Välj visningsläge för instrumentpanelen
B. Röststyrning
Page 9 of 292
7
Eco-driving
Eco-driving
Eco-driving avser flera rutiner i vardagen som
innebär att bilisten kan optimera fordonets
energiförbrukning (bränsle och/eller el) och
CO
2-utsläpp.
Optimera din användning av växellådan
Ge dig av med försiktighet och växla upp snabbt
med manuell växellåda. Växla upp tidigt då du
accelererar.
Gynna automatläge med automatväxellåda.
Trampa inte hårt eller plötsligt på gaspedalen.
Växlingsindikatorn kräver att du lägger i den bäst
lämpade växeln. Följ rådet när helst indikeringen
visas på instrumentpanelen.
Den här indikatorn visas enbart i det manuella
läget i en automatisk växellåda.
Kör mjukt
Håll ett säkert avstånd mellan fordon, använd
motorbromsning istället för bromspedalen och
tryck in gasen gradvis. Dessa metoder hjälper
till att spara när det gäller energiförbrukning,
minska CO
2-utsläppen och minska trafikbuller i
allmänhet.
När trafiken flyter smidigt välj farthållare.
Lär dig använda elektrisk utrustning
Om passagerarutrymmet är för varmt ska du
först ventilera bilen genom att öppna rutorna
och luftventilerna innan du kör iväg och aktiverar
luftkonditioneringen. Vid hastigheter över 50 km/tim ska du stänga
fönstren och lämna luftventilerna öppna.
Tänk på att använda den utrustning som gör
det möjligt att sänka passagerarutrymmets
temperatur (tex. soltakgardin, fönstergardiner).
Stäng av luftkonditioneringen, om inte
regleringen sker automatiskt, så snart den
önskade temperaturen har uppnåtts.
Stäng av funktionerna borttagning av imma och
frost om dessa inte hanteras automatiskt.
Stäng snarast möjligt av sätesvärmen.
Anpassa din användning av strålkastare och/
eller dimljus till synlighetsnivån i enlighet med
gällande lagstiftning i det land där du kör.
Undvik att låta bilen gå på tomgång innan du
kör iväg, speciellt under vintern (annat än under
svåra vinterförhållanden: temperatur under -23
°C). Bilen värms upp mycket snabbare under
körning.
För att minska energiförbrukningen undvik som
passagerare att ansluta dina mediaenheter (tex.
film, musik, videospel, osv.).
Koppla ur alla bärbara apparater innan du
lämnar bilen.
Minska orsakerna till onödigt hög
bränsleförbrukning
Fördela vikten i hela bilen. Placera det tyngsta
bagaget i bagageutrymmet så nära baksätena
som möjligt.
Se till att bilen inte är för tungt lastad och
minimera luftmotståndet (tex. lastbågar, takräcke, cykelhållare, släpvagn). Använd helst
en takbox.
Ta bort lastbågar och lasträcke efter användning.
Montera bort vinterdäcken och byt till
sommardäck så fort vintern är över.
Undvik att använda ”Dynamic Pack” för länge för
att minska din energiförbrukning.
Följ serviceinstruktionerna
Kontrollera däcktrycket regelbundet på kalla
däck och jämför värdena med däcktrycksdekalen
i dörröppningen på förarsidan.
Denna kontroll ska särskilt göras:
–
före en lång resa.
–
vid varje årstidsväxling.
–
när bilen stått oanvänd under en längre
period.
Glöm inte att också kontrollera reservhjulet och,
då det behövs, släpvagnens eller husvagnens
däck.
Serva bilen regelbundet (tex. olja, oljefilter
,
luftfilter, passagerarutrymmesfilter etc.). Följ
instruktionerna i tillverkarens serviceschema.
Med en BlueHDi-dieselmotor, vid fel på SCR-
systemet, släpper bilen ut föroreningar. Vänd dig
till en PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad så snart som möjligt
för att återställa ditt fordons kväveoxidutsläpp till
lagliga nivåer.
När du fyller bränsletanken fortsätt inte, för att
undvika översvämning, efter kontakthandtagets
tredje avstängning.

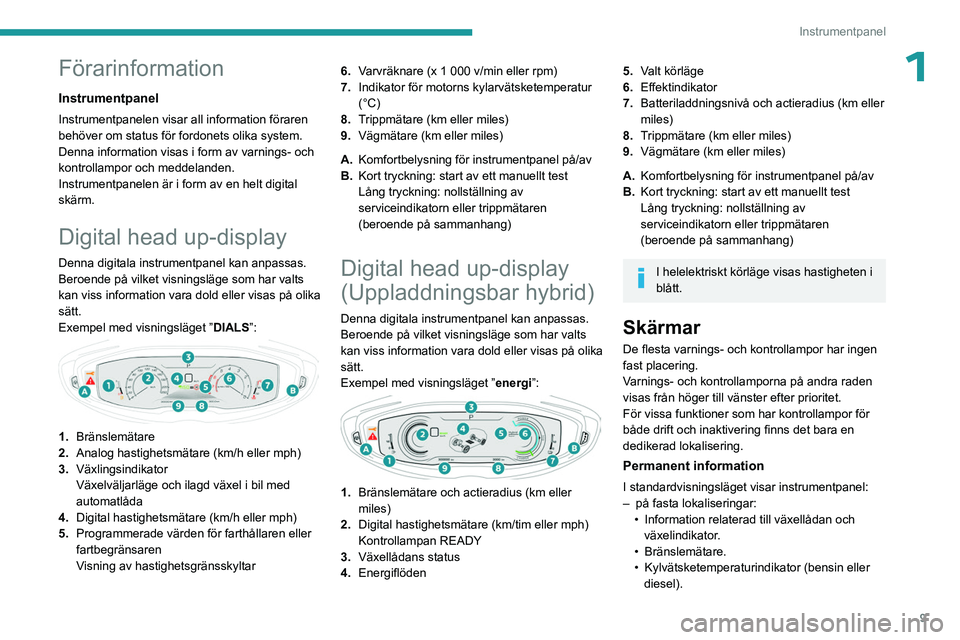

Page 11 of 292
9
Instrumentpanel
1Förarinformation
Instrumentpanel
Instrumentpanelen visar all information föraren
behöver om status för fordonets olika system.
Denna information visas i form av varnings- och
kontrollampor och meddelanden.
Instrumentpanelen är i form av en helt digital
skärm.
Digital head up-display
Denna digitala instrumentpanel kan anpassas.
Beroende på vilket visningsläge som har valts
kan viss information vara dold eller visas på olika
sätt.
Exempel med visningsläget ”DIALS”:
1.Bränslemätare
2. Analog hastighetsmätare (km/h eller mph)
3. Växlingsindikator
Växelväljarläge och ilagd växel i bil med
automatlåda
4. Digital hastighetsmätare (km/h eller mph)
5. Programmerade värden för farthållaren eller
fartbegränsaren
Visning av hastighetsgränsskyltar 6.
Varvräknare (x 1 000 v/min eller rpm)
7. Indikator för motorns kylarvätsketemperatur
(°C)
8. Trippmätare (km eller miles)
9. Vägmätare (km eller miles)
A. Komfortbelysning för instrumentpanel på/av
B. Kort tryckning: start av ett manuellt test
Lång tryckning: nollställning av
serviceindikatorn eller trippmätaren
(beroende på sammanhang)
Digital head up-display
(Uppladdningsbar hybrid)
Denna digitala instrumentpanel kan anpassas.
Beroende på vilket visningsläge som har valts
kan viss information vara dold eller visas på olika
sätt.
Exempel med visningsläget ” energi”:
1.Bränslemätare och actieradius (km eller
miles)
2. Digital hastighetsmätare (km/tim eller mph)
Kontrollampan READY
3. Växellådans status
4. Energiflöden
5.Valt körläge
6. Effektindikator
7. Batteriladdningsnivå och actieradius (km eller
miles)
8. Trippmätare (km eller miles)
9. Vägmätare (km eller miles)
A. Komfortbelysning för instrumentpanel på/av
B. Kort tryckning: start av ett manuellt test
Lång tryckning: nollställning av
serviceindikatorn eller trippmätaren
(beroende på sammanhang)
I helelektriskt körläge visas hastigheten i
blått.
Skärmar
De flesta varnings- och kontrollampor har ingen
fast placering.
Varnings- och kontrollamporna på andra raden
visas från höger till vänster efter prioritet.
För vissa funktioner som har kontrollampor för
både drift och inaktivering finns det bara en
dedikerad lokalisering.
Permanent information
I standardvisningsläget visar instrumentpanel:
–
på fasta lokaliseringar:
•
Information relaterad till växellådan och
växelindikator
.
•
Bränslemätare.
•
Kylvätsketemperaturindikator (bensin eller
diesel).

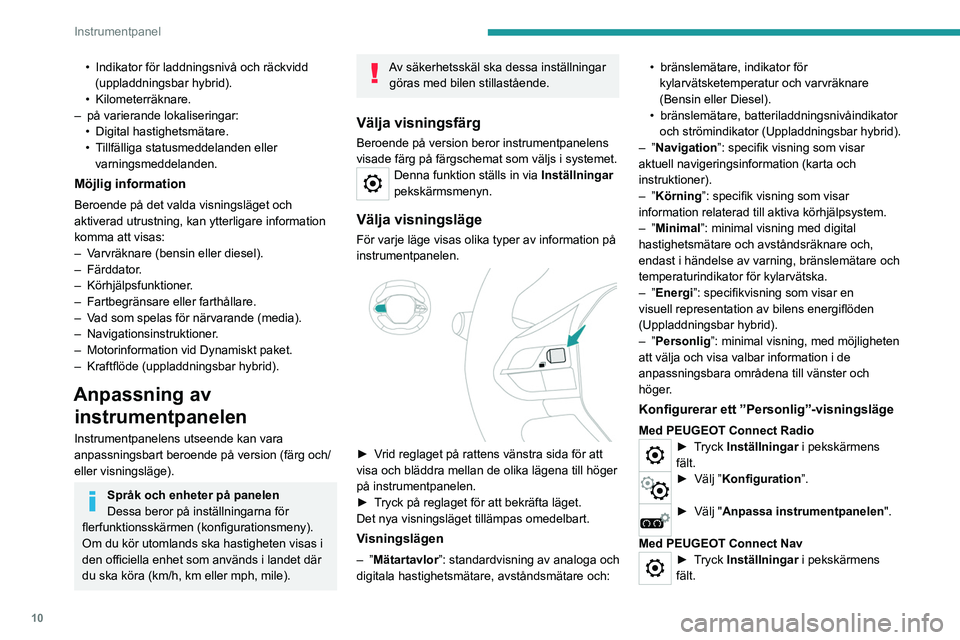

Page 12 of 292
10
Instrumentpanel
• Indikator för laddningsnivå och räckvidd
(uppladdningsbar hybrid).
•
Kilometerräknare.
–
på varierande lokaliseringar:
•
Digital hastighetsmätare.
•
T
illfälliga statusmeddelanden eller
varningsmeddelanden.
Möjlig information
Beroende på det valda visningsläget och
aktiverad utrustning, kan ytterligare information
komma att visas:
–
V
arvräknare (bensin eller diesel).
–
Färddator.
–
Körhjälpsfunktioner.
–
Fartbegränsare eller farthållare.
–
V
ad som spelas för närvarande (media).
–
Navigationsinstruktioner.
–
Motorinformation vid Dynamiskt paket.
–
Kraftflöde (uppladdningsbar hybrid).
Anpassning av instrumentpanelen
Instrumentpanelens utseende kan vara
anpassningsbart beroende på version (färg och/
eller visningsläge).
Språk och enheter på panelen
Dessa beror på inställningarna för
flerfunktionsskärmen (konfigurationsmeny).
Om du kör utomlands ska hastigheten visas i
den officiella enhet som används i landet där
du ska köra (km/h, km eller mph, mile).
Av säkerhetsskäl ska dessa inställningar göras med bilen stillastående.
Välja visningsfärg
Beroende på version beror instrumentpanelens
visade färg på färgschemat som väljs i systemet.
Denna funktion ställs in via Inställningar
pekskärmsmenyn.
Välja visningsläge
För varje läge visas olika typer av information på
instrumentpanelen.
► Vrid reglaget på rattens vänstra sida för att
visa och bläddra mellan de olika lägena till höger
på instrumentpanelen.
►
T
ryck på reglaget för att bekräfta läget.
Det nya visningsläget tillämpas omedelbart.
Visningslägen
– ”Mätartavlor ”: standardvisning av analoga och
digitala hastighetsmätare, avståndsmätare och: •
bränslemätare, indikator för
kylarvätsketemperatur och varvräknare
(Bensin eller Diesel).
•
bränslemätare, batteriladdningsnivåindikator
och strömindikator (Uppladdningsbar hybrid).
–
”Navigation”: specifik visning som visar
aktuell navigeringsinformation (karta och
instruktioner).
– ”Körning”: specifik visning som visar
information relaterad till aktiva körhjälpsystem.
– ”Minimal”: minimal visning med digital
hastighetsmätare och avståndsräknare och,
endast i händelse av varning, bränslemätare och
temperaturindikator för kylarvätska.
– ”Energi”: specifikvisning som visar en
visuell representation av bilens energiflöden
(Uppladdningsbar hybrid).
– ”Personlig”: minimal visning, med möjligheten
att välja och visa valbar information i de
anpassningsbara områdena till vänster och
höger.
Konfigurerar ett ”Personlig”-visningsläge
Med PEUGEOT Connect Radio► Tryck Inställningar i pekskärmens
fält.
► Välj ” Konfiguration”.
► Välj " Anpassa instrumentpanelen".
Med PEUGEOT Connect Nav
► Tryck Inställningar i pekskärmens
fält.
Page 13 of 292

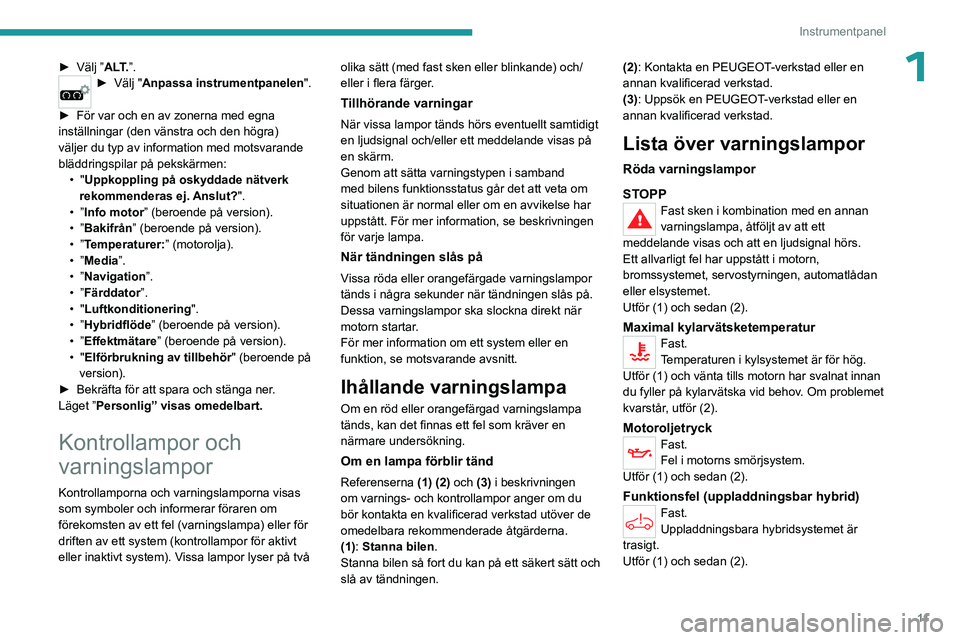

11
Instrumentpanel
1► Välj ”A LT.”.► Välj " Anpassa instrumentpanelen".
►
För var och en av zonerna med egna
inställningar (den vänstra och den högra)
väljer du typ av information med motsvarande
bläddringspilar på pekskärmen: •
"
Uppkoppling på oskyddade nätverk
rekommenderas ej. Anslut?".
•
”Info motor ” (beroende på version).
•
”Bakifrån” (beroende på version).
•
”Temperaturer: ” (motorolja).
•
”Media”.
•
”Navigation”.
•
”Färddator”.
•
"
Luftkonditionering ".
•
”Hybridflöde” (beroende på version).
•
”Effektmätare ” (beroende på version).
•
"
Elförbrukning av tillbehör " (beroende på
version).
►
Bekräfta för att spara och stänga ner
.
Läget ”Personlig” visas omedelbart.
Kontrollampor och
varningslampor
Kontrollamporna och varningslamporna visas
som symboler och informerar föraren om
förekomsten av ett fel (varningslampa) eller för
driften av ett system (kontrollampor för aktivt
eller inaktivt system). Vissa lampor lyser på två olika sätt (med fast sken eller blinkande) och/
eller i flera färger.
Tillhörande varningar
När vissa lampor tänds hörs eventuellt samtidigt
en ljudsignal och/eller ett meddelande visas på
en skärm.
Genom att sätta varningstypen i samband
med bilens funktionsstatus går det att veta om
situationen är normal eller om en avvikelse har
uppstått. För mer information, se beskrivningen
för varje lampa.
När tändningen slås på
Vissa röda eller orangefärgade varningslampor
tänds i några sekunder när tändningen slås på.
Dessa varningslampor ska slockna direkt när
motorn startar.
För mer information om ett system eller en
funktion, se motsvarande avsnitt.
Ihållande varningslampa
Om en röd eller orangefärgad varningslampa
tänds, kan det finnas ett fel som kräver en
närmare undersökning.
Om en lampa förblir tänd
Referenserna
(1) (2) och (3) i beskrivningen
om varnings- och kontrollampor anger om du
bör kontakta en kvalificerad verkstad utöver de
omedelbara rekommenderade åtgärderna.
(1): Stanna bilen .
Stanna bilen så fort du kan på ett säkert sätt och
slå av tändningen. (2): Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
(3): Uppsök en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Lista över varningslampor
Röda varningslampor
STOPP
Fast sken i kombination med en annan
varningslampa, åtföljt av att ett
meddelande visas och att en ljudsignal hörs.
Ett allvarligt fel har uppstått i motorn,
bromssystemet, servostyrningen, automatlådan
eller elsystemet.
Utför (1) och sedan (2).
Maximal kylarvätsketemperatur Fast.
Temperaturen i kylsystemet är för hög.
Utför (1) och vänta tills motorn har svalnat innan
du fyller på kylarvätska vid behov. Om problemet
kvarstår, utför (2).
Motoroljetryck
Fast.
Fel i motorns smörjsystem.
Utför (1) och sedan (2).
Funktionsfel (uppladdningsbar hybrid)Fast.
Uppladdningsbara hybridsystemet är
trasigt.
Utför (1) och sedan (2).
Page 14 of 292

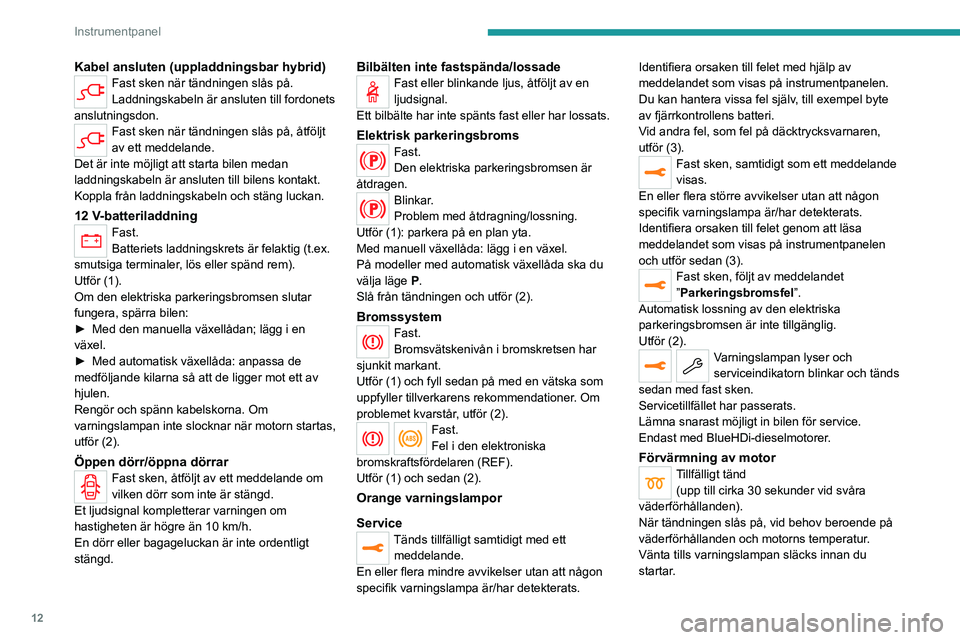

12
Instrumentpanel
Kabel ansluten (uppladdningsbar hybrid)Fast sken när tändningen slås på.
Laddningskabeln är ansluten till fordonets
anslutningsdon.
Fast sken när tändningen slås på, åtföljt
av ett meddelande.
Det är inte möjligt att starta bilen medan
laddningskabeln är ansluten till bilens kontakt.
Koppla från laddningskabeln och stäng luckan.
12 V-batteriladdningFast.
Batteriets laddningskrets är felaktig (t.ex.
smutsiga terminaler, lös eller spänd rem).
Utför (1).
Om den elektriska parkeringsbromsen slutar
fungera, spärra bilen:
►
Med den manuella växellådan; lägg i en
växel.
►
Med automatisk växellåda: anpassa de
medföljande kilarna så att de ligger mot ett av
hjulen.
Rengör och spänn kabelskorna. Om
varningslampan inte slocknar när motorn startas,
utför (2).
Öppen dörr/öppna dörrarFast sken, åtföljt av ett meddelande om
vilken dörr som inte är stängd.
Et ljudsignal kompletterar varningen om
hastigheten är högre än 10 km/h.
En dörr eller bagageluckan är inte ordentligt
stängd.
Bilbälten inte fastspända/lossadeFast eller blinkande ljus, åtföljt av en
ljudsignal.
Ett bilbälte har inte spänts fast eller har lossats.
Elektrisk parkeringsbromsFast.
Den elektriska parkeringsbromsen är
åtdragen.
Blinkar.
Problem med åtdragning/lossning.
Utför (1): parkera på en plan yta.
Med manuell växellåda: lägg i en växel.
På modeller med automatisk växellåda ska du
välja läge
P
.
Slå från tändningen och utför (2).
BromssystemFast.
Bromsvätskenivån i bromskretsen har
sjunkit markant.
Utför (1) och fyll sedan på med en vätska som
uppfyller tillverkarens rekommendationer. Om
problemet kvarstår, utför (2).
Fast.
Fel i den elektroniska
bromskraftsfördelaren (REF).
Utför (1) och sedan (2).
Orange varningslampor
Service
Tänds tillfälligt samtidigt med ett meddelande.
En eller flera mindre avvikelser utan att någon
specifik varningslampa är/har detekterats. Identifiera orsaken till felet med hjälp av
meddelandet som visas på instrumentpanelen.
Du kan hantera vissa fel själv, till exempel byte
av fjärrkontrollens batteri.
Vid andra fel, som fel på däcktrycksvarnaren,
utför (3).
Fast sken, samtidigt som ett meddelande
visas.
En eller flera större avvikelser utan att någon
specifik varningslampa är/har detekterats.
Identifiera orsaken till felet genom att läsa
meddelandet som visas på instrumentpanelen
och utför sedan (3).
Fast sken, följt av meddelandet
”Parkeringsbromsfel ”.
Automatisk lossning av den elektriska
parkeringsbromsen är inte tillgänglig.
Utför (2).
Varningslampan lyser och
serviceindikatorn blinkar och tänds
sedan med fast sken.
Servicetillfället har passerats.
Lämna snarast möjligt in bilen för service.
Endast med BlueHDi-dieselmotorer.
Förvärmning av motorTillfälligt tänd (upp till cirka 30 sekunder vid svåra
väderförhållanden).
När tändningen slås på, vid behov beroende på
väderförhållanden och motorns temperatur.
Vänta tills varningslampan släcks innan du
startar.
Page 15 of 292

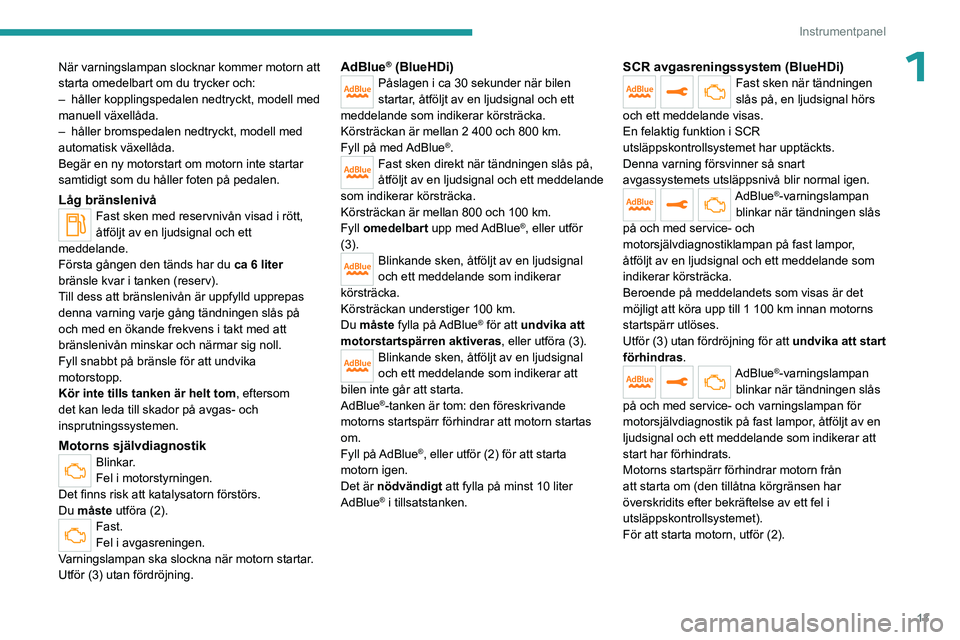

13
Instrumentpanel
1När varningslampan slocknar kommer motorn att
starta omedelbart om du trycker och:
–
håller kopplingspedalen nedtryckt, modell med
manuell växellåda.
–
håller bromspedalen nedtryckt, modell med
automatisk växellåda.
Begär en ny motorstart om motorn inte startar
samtidigt som du håller foten på pedalen.
Låg bränslenivåFast sken med reservnivån visad i rött,
åtföljt av en ljudsignal och ett
meddelande.
Första gången den tänds har du ca 6 liter
bränsle kvar i tanken (reserv).
Till dess att bränslenivån är uppfylld upprepas
denna varning varje gång tändningen slås på
och med en ökande frekvens i takt med att
bränslenivån minskar och närmar sig noll.
Fyll snabbt på bränsle för att undvika
motorstopp.
Kör inte tills tanken är helt tom , eftersom
det kan leda till skador på avgas- och
insprutningssystemen.
Motorns självdiagnostikBlinkar.
Fel i motorstyrningen.
Det finns risk att katalysatorn förstörs.
Du måste utföra (2).
Fast.
Fel i avgasreningen.
Varningslampan ska slockna när motorn startar.
Utför (3) utan fördröjning.
AdBlue® (BlueHDi)Påslagen i ca 30 sekunder när bilen
startar, åtföljt av en ljudsignal och ett
meddelande som indikerar körsträcka.
Körsträckan är mellan 2 400 och 800
km.
Fyll på med AdBlue
®.Fast sken direkt när tändningen slås på,
åtföljt av en ljudsignal och ett meddelande
som indikerar körsträcka.
Körsträckan är mellan 800 och 100
km.
Fyll omedelbart upp med AdBlue
®, eller utför
(3).
Blinkande sken, åtföljt av en ljudsignal
och ett meddelande som indikerar
körsträcka.
Körsträckan understiger 100
km.
Du måste fylla på AdBlue
® för att undvika att
motorstartspärren aktiveras , eller utföra (3).
Blinkande sken, åtföljt av en ljudsignal
och ett meddelande som indikerar att
bilen inte går att starta.
AdBlue
®-tanken är tom: den föreskrivande
motorns startspärr förhindrar att motorn startas
om.
Fyll på AdBlue
®, eller utför (2) för att starta
motorn igen.
Det är nödvändigt att fylla på minst 10 liter
AdBlue
® i tillsatstanken.
SCR avgasreningssystem (BlueHDi)Fast sken när tändningen
slås på, en ljudsignal hörs
och ett meddelande visas.
En felaktig funktion i SCR
utsläppskontrollsystemet har upptäckts.
Denna varning försvinner så snart
avgassystemets utsläppsnivå blir normal igen.
AdBlue®-varningslampan
blinkar när tändningen slås
på och med service- och
motorsjälvdiagnostiklampan på fast lampor,
åtföljt av en ljudsignal och ett meddelande som
indikerar körsträcka.
Beroende på meddelandets som visas är det
möjligt att köra upp till 1 100
km innan motorns
startspärr utlöses.
Utför (3) utan fördröjning för att undvika att start
förhindras.
AdBlue®-varningslampan
blinkar när tändningen slås
på och med service- och varningslampan för
motorsjälvdiagnostik på fast lampor, åtföljt av en
ljudsignal och ett meddelande som indikerar att
start har förhindrats.
Motorns startspärr förhindrar motorn från
att starta om (den tillåtna körgränsen har
överskridits efter bekräftelse av ett fel i
utsläppskontrollsystemet).
För att starta motorn, utför (2).
Page 16 of 292

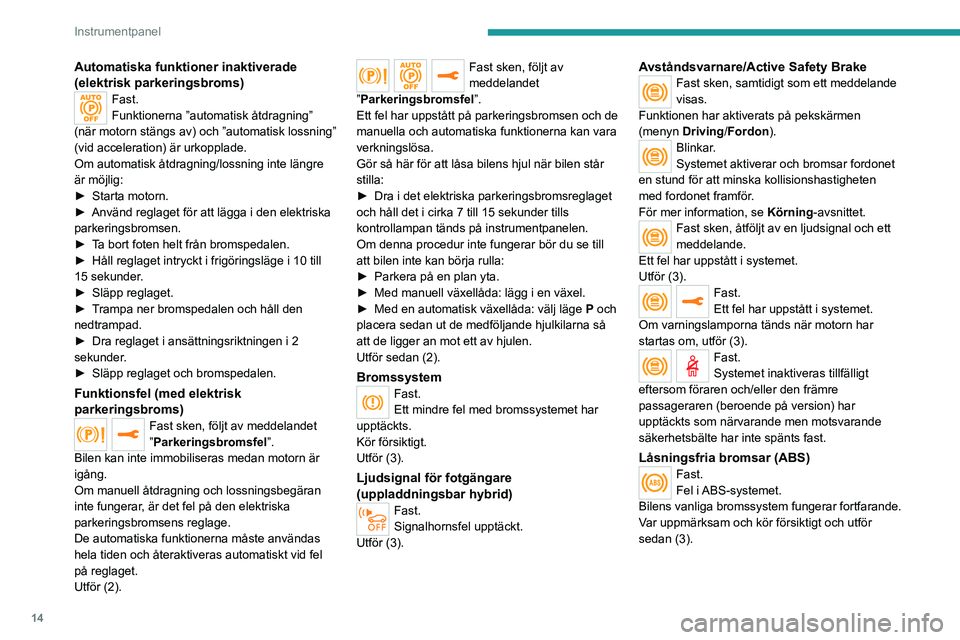

14
Instrumentpanel
Automatiska funktioner inaktiverade
(elektrisk parkeringsbroms)
Fast.
Funktionerna ”automatisk åtdragning”
(när motorn stängs av) och ”automatisk lossning”
(vid acceleration) är urkopplade.
Om automatisk åtdragning/lossning inte längre
är möjlig:
►
Starta motorn.
►
Använd reglaget för att lägga i den elektriska
parkeringsbromsen.
►
T
a bort foten helt från bromspedalen.
►
Håll reglaget intryckt i frigöringsläge i 10 till
15 sekunder
.
►
Släpp reglaget.
►
T
rampa ner bromspedalen och håll den
nedtrampad.
►
Dra reglaget i ansättningsriktningen i 2
sekunder
.
►
Släpp reglaget och bromspedalen.
Funktionsfel (med elektrisk
parkeringsbroms)
Fast sken, följt av meddelandet
”Parkeringsbromsfel ”.
Bilen kan inte immobiliseras medan motorn är
igång.
Om manuell åtdragning och lossningsbegäran
inte fungerar, är det fel på den elektriska
parkeringsbromsens reglage.
De automatiska funktionerna måste användas
hela tiden och återaktiveras automatiskt vid fel
på reglaget.
Utför (2).
Fast sken, följt av
meddelandet
”Parkeringsbromsfel ”.
Ett fel har uppstått på parkeringsbromsen och de
manuella och automatiska funktionerna kan vara
verkningslösa.
Gör så här för att låsa bilens hjul när bilen står \
stilla:
►
Dra i det elektriska parkeringsbromsreglaget
och håll det i cirka 7 till 15 sekunder tills
kontrollampan tänds på instrumentpanelen.
Om denna procedur inte fungerar bör du se till
att bilen inte kan börja rulla:
►
Parkera på en plan yta.
►
Med manuell växellåda: lägg i en växel.
►
Med en automatisk växellåda: välj läge
P
och
placera sedan ut de medföljande hjulkilarna så
att de ligger an mot ett av hjulen.
Utför sedan (2).
BromssystemFast.
Ett mindre fel med bromssystemet har
upptäckts.
Kör försiktigt.
Utför (3).
Ljudsignal för fotgängare
(uppladdningsbar hybrid)
Fast.
Signalhornsfel upptäckt.
Utför (3).
Avståndsvarnare/Active Safety BrakeFast sken, samtidigt som ett meddelande
visas.
Funktionen har aktiverats på pekskärmen
(menyn Driving/Fordon ).
Blinkar.
Systemet aktiverar och bromsar fordonet
en stund för att minska kollisionshastigheten
med fordonet framför.
För mer information, se Körning-avsnittet.
Fast sken, åtföljt av en ljudsignal och ett
meddelande.
Ett fel har uppstått i systemet.
Utför (3).
Fast.
Ett fel har uppstått i systemet.
Om varningslamporna tänds när motorn har
startas om, utför (3).
Fast.
Systemet inaktiveras tillfälligt
eftersom föraren och/eller den främre
passageraren (beroende på version) har
upptäckts som närvarande men motsvarande
säkerhetsbälte har inte spänts fast.
Låsningsfria bromsar (ABS)Fast.
Fel i ABS-systemet.
Bilens vanliga bromssystem fungerar fortfarande.
Var uppmärksam och kör försiktigt och utför
sedan (3).
Page 17 of 292
15
Instrumentpanel

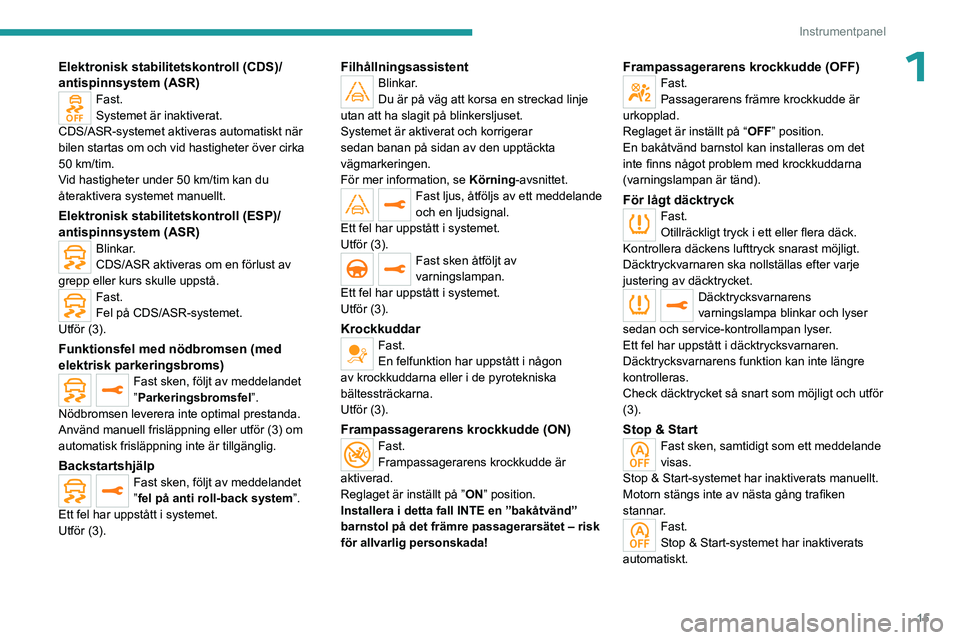

1Elektronisk stabilitetskontroll (CDS)/
antispinnsystem (ASR)
Fast.
Systemet är inaktiverat.
CDS/ASR-systemet aktiveras automatiskt när
bilen startas om och vid hastigheter över cirka
50
km/tim.
Vid hastigheter under 50
km/tim kan du
återaktivera systemet manuellt.
Elektronisk stabilitetskontroll (ESP)/
antispinnsystem (ASR)
Blinkar.
CDS/ASR aktiveras om en förlust av
grepp eller kurs skulle uppstå.
Fast.
Fel på CDS/ASR-systemet.
Utför (3).
Funktionsfel med nödbromsen (med
elektrisk parkeringsbroms)
Fast sken, följt av meddelandet
”Parkeringsbromsfel ”.
Nödbromsen leverera inte optimal prestanda.
Använd manuell frisläppning eller utför (3) om
automatisk frisläppning inte är tillgänglig.
BackstartshjälpFast sken, följt av meddelandet
”fel på anti roll-back system”.
Ett fel har uppstått i systemet.
Utför (3).
FilhållningsassistentBlinkar.
Du är på väg att korsa en streckad linje
utan att ha slagit på blinkersljuset.
Systemet är aktiverat och korrigerar
sedan banan på sidan av den upptäckta
vägmarkeringen.
För mer information, se Körning-avsnittet.
Fast ljus, åtföljs av ett meddelande
och en ljudsignal.
Ett fel har uppstått i systemet.
Utför (3).
Fast sken åtföljt av
varningslampan.
Ett fel har uppstått i systemet.
Utför (3).
KrockkuddarFast.
En felfunktion har uppstått i någon
av krockkuddarna eller i de pyrotekniska
bältessträckarna.
Utför (3).
Frampassagerarens krockkudde (ON)Fast.
Frampassagerarens krockkudde är
aktiverad.
Reglaget är inställt på ” ON” position.
Installera i detta fall INTE en ”bakåtvänd”
barnstol på det främre passagerarsätet – risk
för allvarlig personskada!
Frampassagerarens krockkudde (OFF)Fast.
Passagerarens främre krockkudde är
urkopplad.
Reglaget är inställt på “ OFF” position.
En bakåtvänd barnstol kan installeras om det
inte finns något problem med krockkuddarna
(varningslampan är tänd).
För lågt däcktryckFast.
Otillräckligt tryck i ett eller flera däck.
Kontrollera däckens lufttryck snarast möjligt.
Däcktryckvarnaren ska nollställas efter varje
justering av däcktrycket.
Däcktrycksvarnarens
varningslampa blinkar och lyser
sedan och service-kontrollampan lyser.
Ett fel har uppstått i däcktrycksvarnaren.
Däcktrycksvarnarens funktion kan inte längre
kontrolleras.
Check däcktrycket så snart som möjligt och utför
(3).
Stop & StartFast sken, samtidigt som ett meddelande
visas.
Stop & Start-systemet har inaktiverats manuellt.
Motorn stängs inte av nästa gång trafiken
stannar.
Fast.
Stop & Start-systemet har inaktiverats
automatiskt.
