Peugeot 508 2011 Betriebsanleitung (in German)

.
9
Kurzbeschreibung

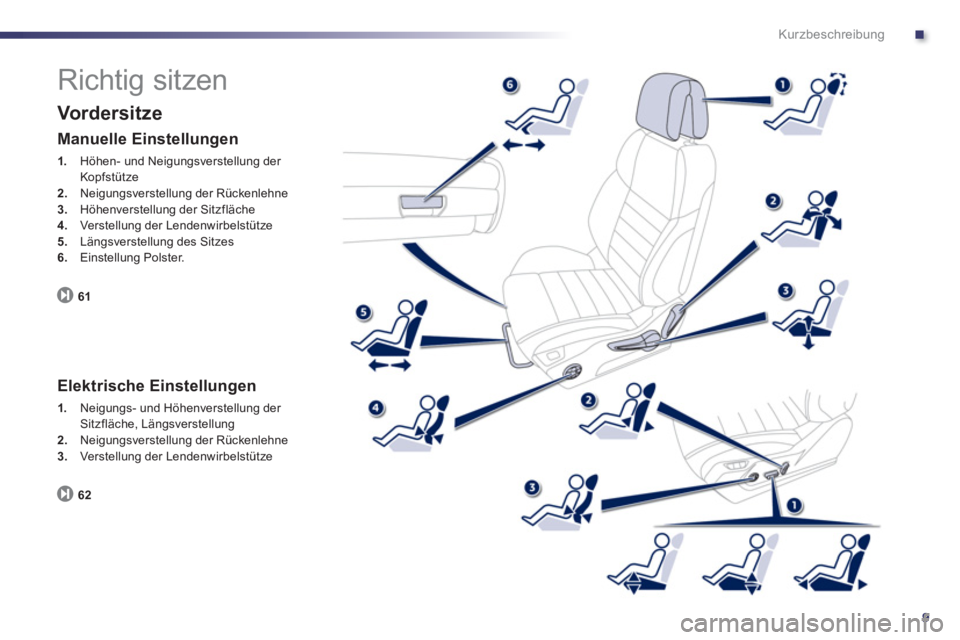

Richtig sitzen


Vord er si t ze


61




Manuelle Einstellungen



1.
Höhen- und Neigungsverstellung der
Kopfstütze

2.
Neigungsverstellung der Rückenlehne

3.
Höhenverstellung der Sitzfläche

4.
Verstellung der Lendenwirbelstütze

5.
Längsverstellung des Sitzes


Elektrische Einstellungen



1.
Neigungs- und Höhenverstellung der
Sitzfläche, Längsverstellung

2.
Neigungsverstellung der Rückenlehne

3.
Verstellung der Lendenwirbelstütze

62




6.
Einstellung Polster.

10
Kurzbeschreibung

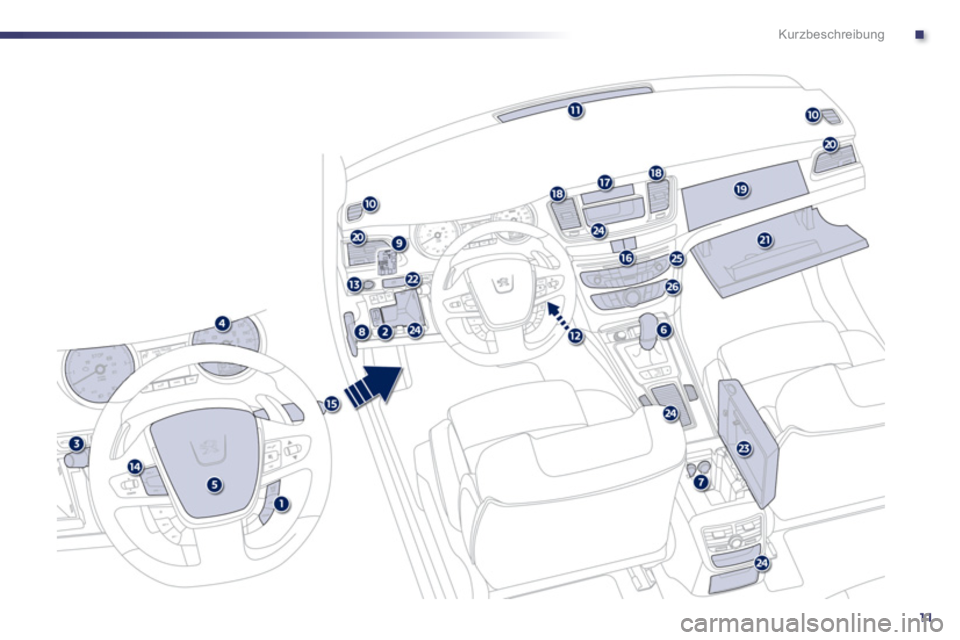

9.
Sicherungskasten

10.
Abtaudüse für vordere Seitenscheibe

11.
Abtaudüse für Windschutzscheibe

12 .
Lenkschloss und Star ten mit dem
Schlüssel

13.
Star ten mit dem elektronischen Schlüssel

14 .
Bedienungsschalter für Autoradio am
Lenkrad

15.
Schalter für Scheibenwischer/
Scheibenwaschanlage/Bordcomputer

16.
Schalter für Warnblinker und
Zentralverriegelung

17.
Multifunktionsbildschirm

Bedienungseinheit



1.
Schalter für Geschwindigkeitsregler/
Geschwindigkeitsbegrenzer

2.
Scheinwerfer-Leuchtweitenverstellung

3.
Lichtschalter und Blinker

4.
Kombiinstrument

5.
Fahrerairbag
Hupe

6.
Gangschalthebel

7.
12 V Steckdose für Zubehör
USB/JACK-Anschlüsse

8.
Hebel zum Öffnen der Motorhaube
18.
Mittlere verstellbare und verschließbare
Belüftungsdüsen

19.
Beifahrerairbag

20.
Seitliche verstellbare und verschließbare
Belüftungsdüsen

21.
Handschuhfach/Deaktivierung des
Beifahrerairbags

22.
Elektrische Feststellbremse

23.
Mittelarmlehne mit Staumöglichkeit

24.
Staufächer ( je nach Ausstattung)

25.
Autoradio

26.
Schalter für Heizung/Klimaanlage

.
11
Kurzbeschreibung

12
!
Kurzbeschreibung

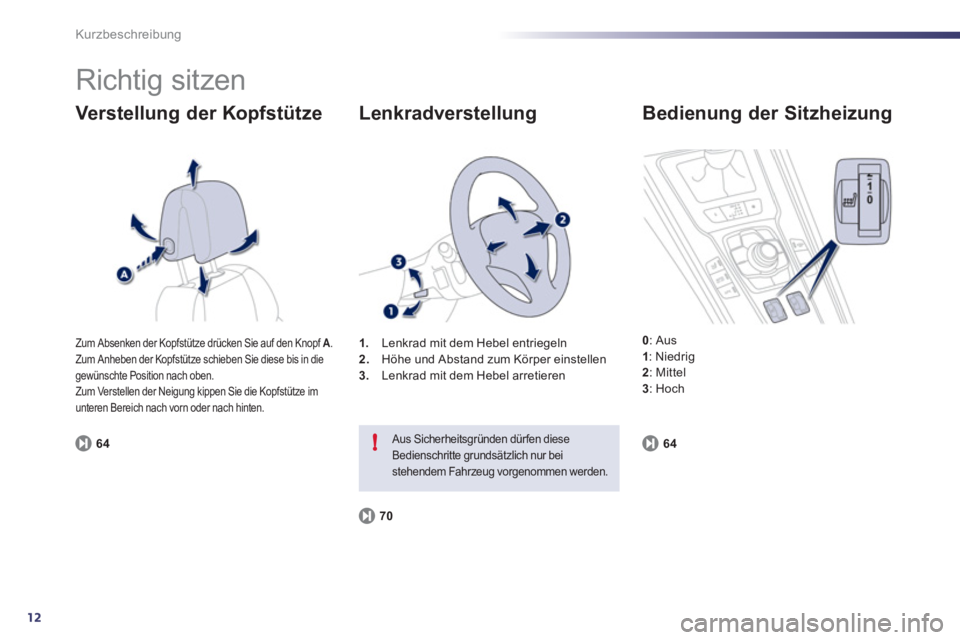

Richtig sitzen


Verstellung der Kopfstütze


64



1.
Lenkrad mit dem Hebel entriegeln

2.
Höhe und Abstand zum Körper einstellen

3.
Lenkrad mit dem Hebel arretieren


Lenkradverstellung


70



Aus Sicherheitsgründen dür fen diese
Bedienschritte grundsätzlich nur bei
stehendem Fahrzeug vorgenommen werden.

Bedienung der Sitzheizung


0
: Aus

1
: Niedrig

2
: Mittel

3
: Hoch
Zum Absenken der Kopfstütze drücken Sie auf den Knopf A
.
Zum Anheben der Kopfstütze schieben Sie diese bis in die
gewünschte Position nach oben.
Zum Verstellen der Neigung kippen Sie die Kopfstütze im
unteren Bereich nach vorn oder nach hinten.

64

.
13
i
Kurzbeschreibung

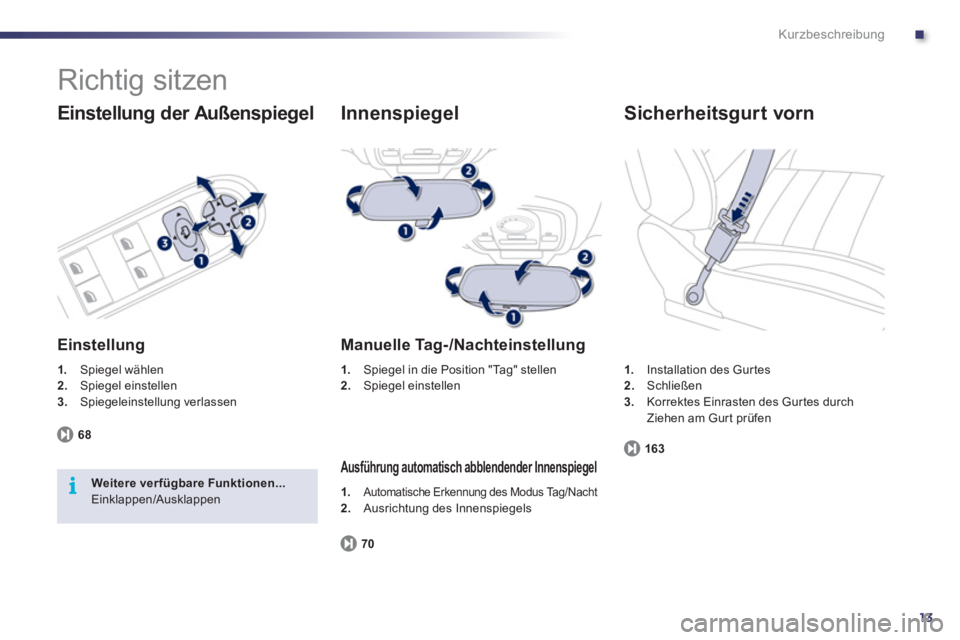

Richtig sitzen


Einstellung der Außenspiegel


Einstellung



1.
Spiegel wählen

2.
Spiegel einstellen

3.
Spiegeleinstellung verlassen

68



Weitere verfügbare Funktionen...

Einklappen/Ausklappen


Innenspiegel


Manuelle Tag-/Nachteinstellung



1.
Spiegel in die Position "Tag" stellen

2.
Spiegel einstellen



Ausführung automatisch abblendender Innenspiegel


70




1.

Automatische Erkennung des Modus Tag/Nacht

2.
Ausrichtung des Innenspiegels

1.
Installation des Gur tes

2.
Schließen

3.
Korrektes Einrasten des Gur tes durch
Ziehen am Gurt prüfen


Sicherheitsgurt vorn


163

14
Kurzbeschreibung

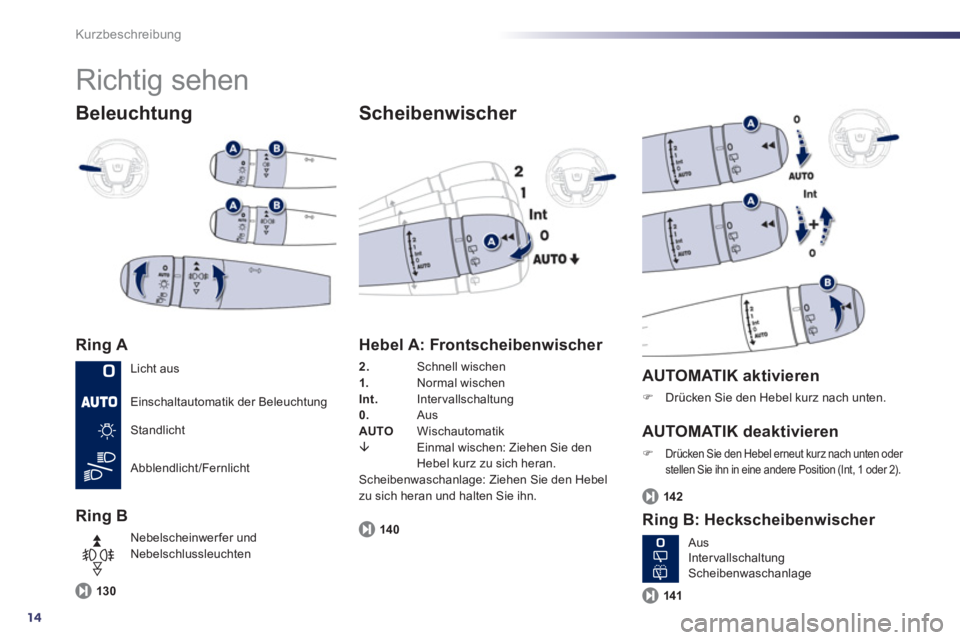

Richtig sehen


Beleuchtung


Ring A

Ring B


Scheibenwischer


130





Hebel A: Frontscheibenwischer


2.
Schnell wischen

1.
Normal wischen

Int.
Intervallschaltung

0.
Aus

AUTO
Wischautomatik

.
15
Kurzbeschreibung


Gewünschte
Einstellung...



Heizung oder manuelle Klimaanlage




Luftverteilung



Gebläsestärke



Luftumwälzung/
Frischluftzufuhr



Te m p e r a t u r



A/C manuell




WARM







KALT






BESCHLAG
ENTFERNEN

ABTAUEN





Richtig belüften


Automatische Klimaanlage:
Lassen Sie die Anlage vorzugsweise vollautomatisch arbeiten, indem Sie auf die Taste "AU TO "
drücken.


Empfehlungen für die Einstellungen im Innenraum

16
Kurzbeschreibung

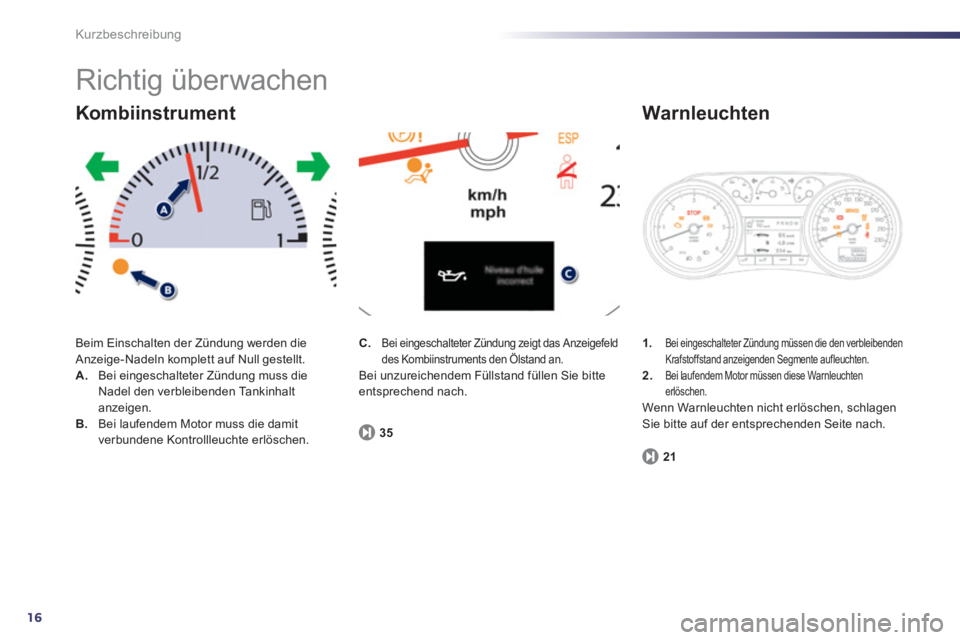

Richtig überwachen

Beim Einschalten der Zündung werden die
Anzeige-Nadeln komplett auf Null gestellt.


A.
Bei eingeschalteter Zündung muss die
Nadel den verbleibenden Tankinhalt
anzeigen.

B.
Bei laufendem Motor muss die damit
verbundene Kontrollleuchte erlöschen.

Kombiinstrument


1.
Bei eingeschalteter Zündung müssen die den verbleibenden
Krafstoffstand anzeigenden Segmente aufleuchten.

2.
Bei laufendem Motor müssen diese Warnleuchten
erlöschen.

Wenn Warnleuchten nicht erlöschen, schlagen
Sie bitte auf der entsprechenden Seite nach.

Warnleuchten


21


C.

Bei eingeschalteter Zündung zeigt das Anzeigefeld
des Kombiinstruments den Ölstand an.
Bei unzureichendem Füllstand füllen Sie bitte
entsprechend nach.

35

.
17
Kurzbeschreibung

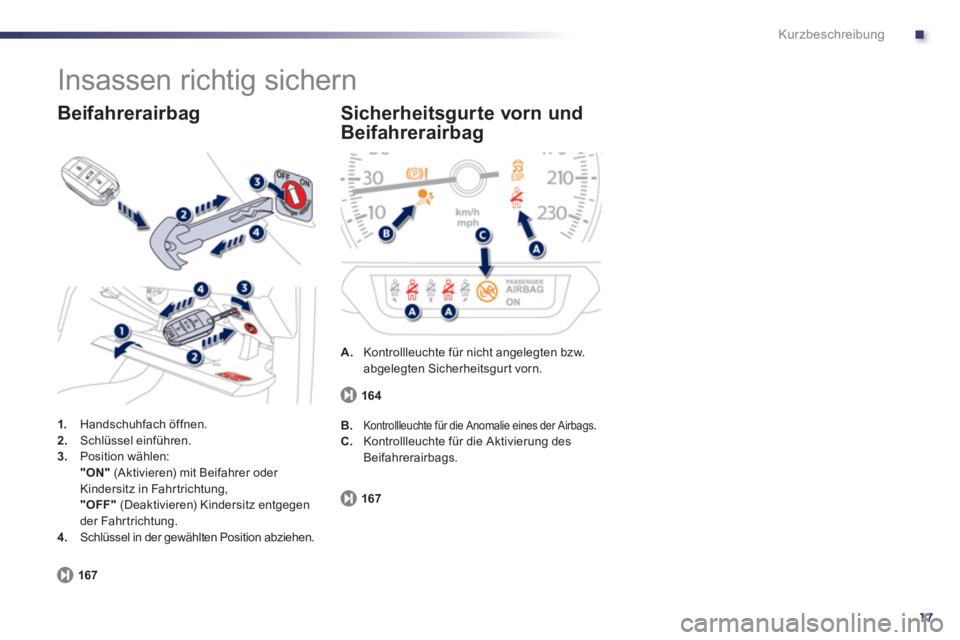

Insassen richtig sichern



1.
Handschuhfach öffnen.

2.
Schlüssel einführen.

3.
Position wählen:
"ON"
(Aktivieren) mit Beifahrer oder
Kindersitz in Fahrtrichtung,
"OFF"
(Deaktivieren) Kindersitz entgegen
der Fahrtrichtung.

4.
Schlüssel in der gewählten Position abziehen.


Beifahrerairbag


167



A.
Kontrollleuchte für nicht angelegten bzw.
abgelegten Sicherheitsgurt vorn.


Sicherheitsgurte vorn und
Beifahrerairbag

167


B.

Kontrollleuchte für die Anomalie eines der Airbags.

C.
Kontrollleuchte für die Aktivierung des
Beifahrerairbags. 164

18
i
!
Kurzbeschreibung

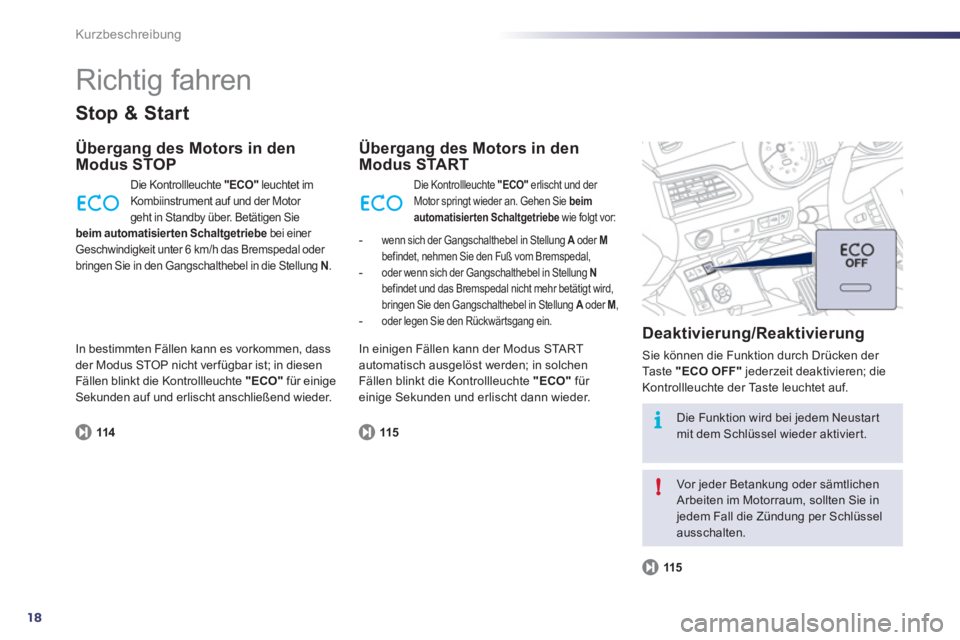

Richtig fahren


Stop & Start


Übergang des Motors in den
Modus STOP

114



Die Kontrollleuchte "ECO"
leuchtet im
Kombiinstrument auf und der Motor
geht in Standby über. Betätigen Sie
beim automatisierten Schaltgetriebe
bei einer
Geschwindigkeit unter 6 km/h das Bremspedal oder
bringen Sie in den Gangschalthebel in die Stellung N
.


Übergang des Motors in den
Modus START

Deaktivierung/Reaktivierung

Sie können die Funktion durch Drücken der
Taste "ECO OFF"
jederzeit deaktivieren; die
Kontrollleuchte der Taste leuchtet auf.

115



115


Die Funktion wird bei jedem Neustar t
mit dem Schlüssel wieder aktivier t.
Vor jeder Betankung oder sämtlichen
Arbeiten im Motorraum, sollten Sie in
jedem Fall die Zündung per Schlüssel
ausschalten.
Die Kontrollleuchte "ECO"
erlischt und der
Motor springt wieder an. Gehen Sie beim
automatisierten Schaltgetriebe
wie folgt vor:



- wenn sich der Gangschalthebel in Stellung A
oder M
befindet, nehmen Sie den Fuß vom Bremspedal,

- oder wenn sich der Gangschalthebel in Stellung N
befindet und das Bremspedal nicht mehr betätigt wird,
bringen Sie den Gangschalthebel in Stellung A
oder M
,

- oder legen Sie den Rückwärtsgang ein.

In bestimmten Fällen kann es vorkommen, dass
der Modus STOP nicht ver fügbar ist; in diesen
Fällen blinkt die Kontrollleuchte "ECO"
für einige
Sekunden auf und erlischt anschließend wieder. In einigen Fällen kann der Modus START
automatisch ausgelöst werden; in solchen
Fällen blinkt die Kontrollleuchte "ECO"
für
einige Sekunden und erlischt dann wieder.
