10
Ele alış


9.
Sigor ta kutusu.

10.
Ön kapı camı buz çözme kanalı.

11.
Ön cam buz çözme kanalı.

12 .
Hırsızlık önleyici ve anahtar ile çalıştırma.

13.
Elektronik anahtar ile çalıştırma.

14 .
Direksiyondaki oto radyo kumandası.

15.
Cam sileceği/cam yıkayıcı/yol bilgisayarı
kumandaları.

16.
Flaşör ve merkezi kilit düğmeleri.

17.
Çok işlevli ekran.

Sürücü mahalli



1.
Hız sabitleyici/sınırlayıcı kumandaları.

2.
Farların yükseklik ayarı.

3.
Aydınlatma ve sinyal lambaları
kumandaları.

4.
Gösterge tablosu.

5.
Sürücü Airbag'i.
Korna.

6.
Vites kolu.

7.
Aksesuar prizi 12 V.
USB/Jack girişleri.

8.
Motor kaputunu açma kumandası.
18.
Yönlendirilebilir ve kapatılabilir or ta
havalandırıcılar.

19.
Yolcu Airbag'i.

20.
Yönlendirilebilir ve kapatılabilir yan
havalandırıcılar.

21.
Torpido gözü/ Yolcu Airbag'inin devre dışı
bırakılması.

22.
Elektrikli park freni.

23.
Ye r l eş
tirme gözlü orta kol dayanağı.

24.
Ye r l eştirme gözleri (versiyona göre).

25.
Oto radyo.

26.
Isıtma/klima kumandaları.

.
17
Ele alış

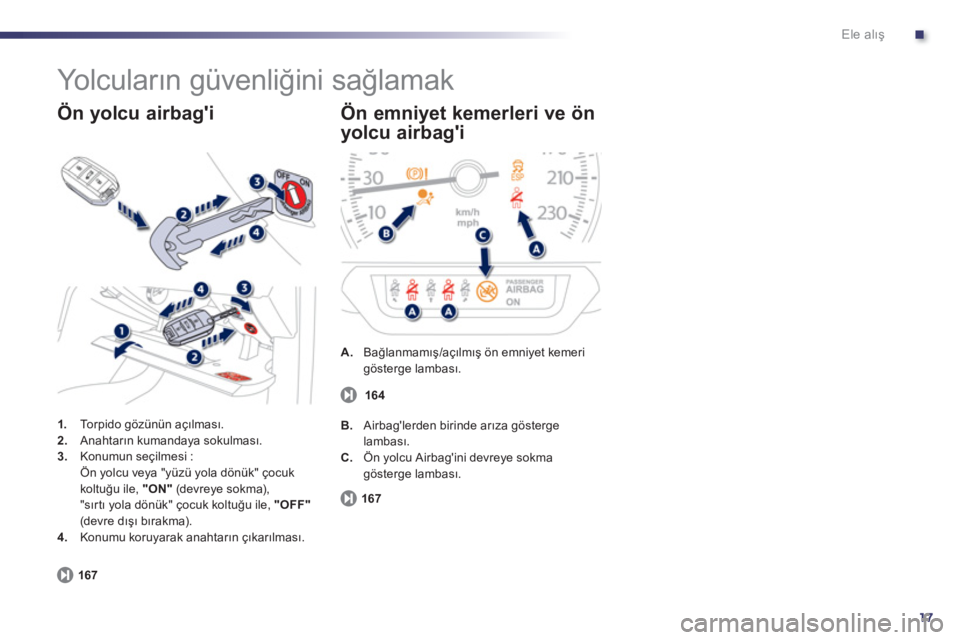

Yo l c u l a rın güvenliğini sağlamak



1.
Torpido gözünün açılması.

2.
Anahtarın kumandaya sokulması.

3.
Konumun seçilmesi :
Ön yolcu veya "yüzü yola dönük" çocuk
koltuğu ile, "ON"
(devreye sokma),
"sırtı yola dönük" çocuk koltuğu ile, "OFF"

(devre dışı bırakma).

4.
Konumu koruyarak anahtarın çıkarılması.


Ön yolcu airbag'i


167



A.
Bağlanmamış/açılmış ön emniyet kemeri
gösterge lambası.


Ön emniyet kemerleri ve ön
yolcu airbag'i

167


B.
Airbag'lerden birinde arıza gösterge
lambası.

C.
Ön yolcu Airbag'ini devreye sokma
gösterge lambası. 164

24

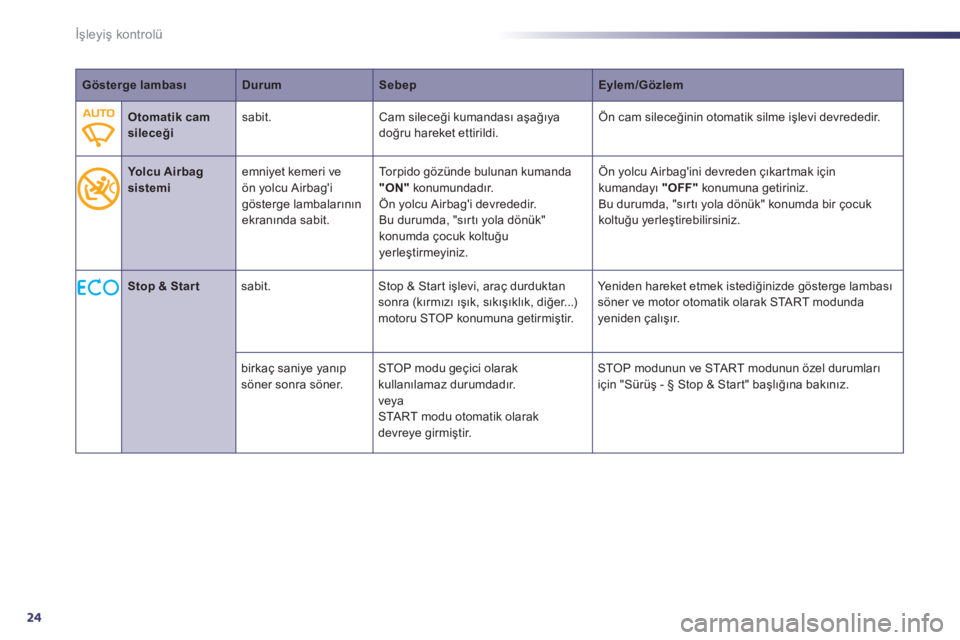

İşleyiş kontrolü



Gösterge lambası



Durum



Sebep



Eylem/Gözlem







Otomatik cam
sileceği


sabit. Cam sileceği kumandası aşağıya
doğru hareket ettirildi. Ön cam sileceğinin otomatik silme işlevi devrededir.




Yolcu Airbag
sistemi
emniyet kemeri ve
ön yolcu Airbag'i
gösterge lambalarının
ekranında sabit. Torpido gözünde bulunan kumanda
"ON"
konumundadır.
Ön yolcu Airbag'i devrededir.
Bu durumda, "sırtı yola dönük"
konumda çocuk koltuğu
yerleştirmeyiniz. Ön yolcu Airbag'ini devreden çıkar tmak için
kumandayı "OFF"
konumuna getiriniz.
Bu durumda, "sırtı yola dönük" konumda bir çocuk
koltuğu yerleştirebilirsiniz.




Stop & Start


sabit. Stop & Star t işlevi, araç durduktan
sonra (kırmızı ışık, sıkışıklık, diğer...)
motoru STOP konumuna getirmiştir. Yeniden hareket etmek istediğinizde gösterge lambası
söner ve motor otomatik olarak START modunda
yeniden çalışır.

birkaç saniye yanıp
söner sonra söner. STOP modu geçici olarak
kullanılamaz durumdadır.
veya
START modu otomatik olarak
devreye girmiştir. STOP modunun ve START modunun özel durumları
için "Sürüş - § Stop & Star t" başlığına bakınız.

1
25
İşleyiş kontrolü











Devre dışı bırakma gösterge lambaları

Bu gösterge lambalarından birinin yanması, ilgili sistemin isteyerek durdurulduğunu teyit eder.
Bu lambaya sesli bir ikaz ve gösterge tablosu ekranında bir mesaj eşlik edebilir.



Gösterge lambası



Durum



Sebep



Eylem/Gözlem








Yolcu Airbag
sistemi


gösterge tablosunda
ve/veya emniyet kemeri
ve ön yolcu Airbag'i
gösterge lambalarının
ekranında sabit yanar. Torpido gözünde bulunan kumanda
" OFF
" konumundadır.
Ön yolcu Airbag'i devre dışıdır. Ön yolcu Airbag'ini devreye sokmak için kumandayı
" ON
" konumuna getiriniz.
Bu durumda, "sırtı yola dönük" konumda çocuk
koltuğu yerleştirmeyiniz.




ESP/ASR


sabit. Tuş (kumanda panelinin solunda,
aşağıda, kapatılabilir panelin
üzerinde bulunan) basılıdır. Tuşun
ışığı yanar.
ESP/ASR devre dışıdır.
ESP : dinamik denge kontrolü.
ASR : tekerlek patinaj önleyici. ESP/ASR işlevini devreye sokmak için tuşa basınız.
Tuşun ışığı söner.
Araç çalıştırıldığında, ESP/ASR sistemi otomatik
olarak devreye girer.
Devre dışındaysa, yaklaşık 50 km/s süratin üzerinde,
sistem otomatik olarak yeniden devreye girer.

326
Görsel arama
Sürücü mahalli


Ta v a n l a m b a l a rı 14 4
Emniyet kemeri/yolcu tarafı ön Airbag'i
gösterge lambaları ekranı 164, 167
İç dikiz aynası 70
Panoramik camlı tavan SW 56 -57

Dış dikiz aynaları 68-69
Elektrikli camlar, devre dışı bırakma 50 - 51

Manuel park freni 103
Isıtma, havalandırma 80 - 81
Manuel klima 82- 83
Çift bölgeli klima 84- 86
Dör t bölgeli ön klima 87- 89
Buz çözdürme/buğu giderme 92

WIP girişi -USB okuyucu 73
Elektrikli park freni 96 -102
Ön konsol sigortaları 192-193

5/6 vitesli düz vites kutusu 104
Vites değiştirme göstergesi 105
Otomatik vites kutusu 106 -109
Otomatikleştirilmiş düz vites
kutusu 110-113
Stop & Star t 114-116
Yo k uşta kalkış yardımı 117


Torpido gözünün arkasındaki
sigortalar 194


Dör t bölgeli arka klima 90 -91
WIP Nav+ 233 -286
Ta r i h / s a a t a y a rı 277

Oto radyo 287-317
Ta r i h / s a a t a y a rı 310
Kaputun açılması 208
