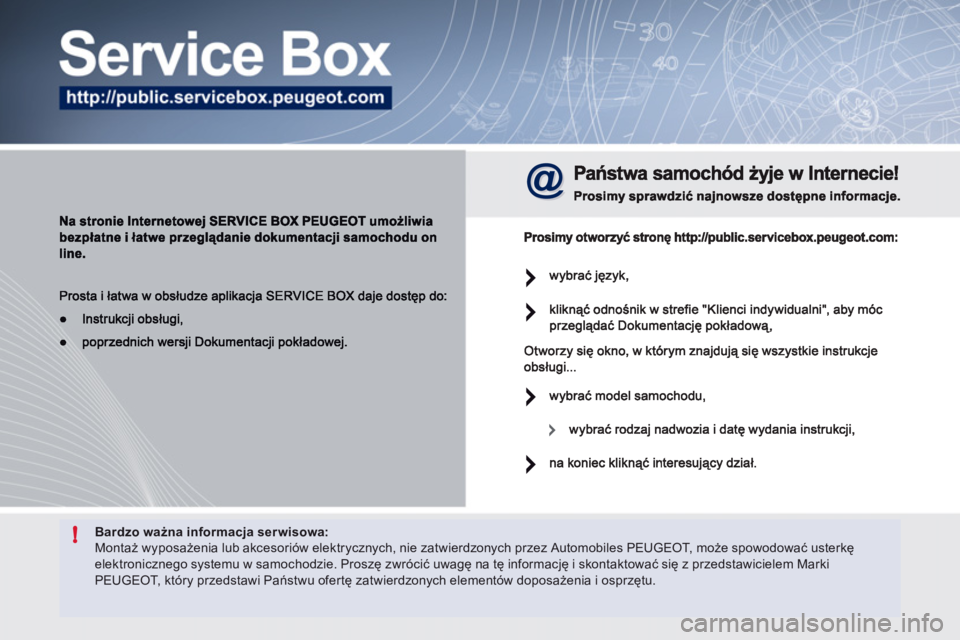

!Bardzo ważna informacja ser wisowa:
Montaż wyposażenia lub akcesoriów elektrycznych, nie zatwierdzonych przez Automobiles PEUGEOT, m oże spowodować usterkęelektronicznego systemu w samochodzie. Proszę zwrócić uwagę na tę informację i skontaktować się z przedstawicielem Marki PEUGEOT, który przedstawi Państwu ofertę zatwierdzonych elementów doposażenia i osprzętu.
Page 3 of 340
i !

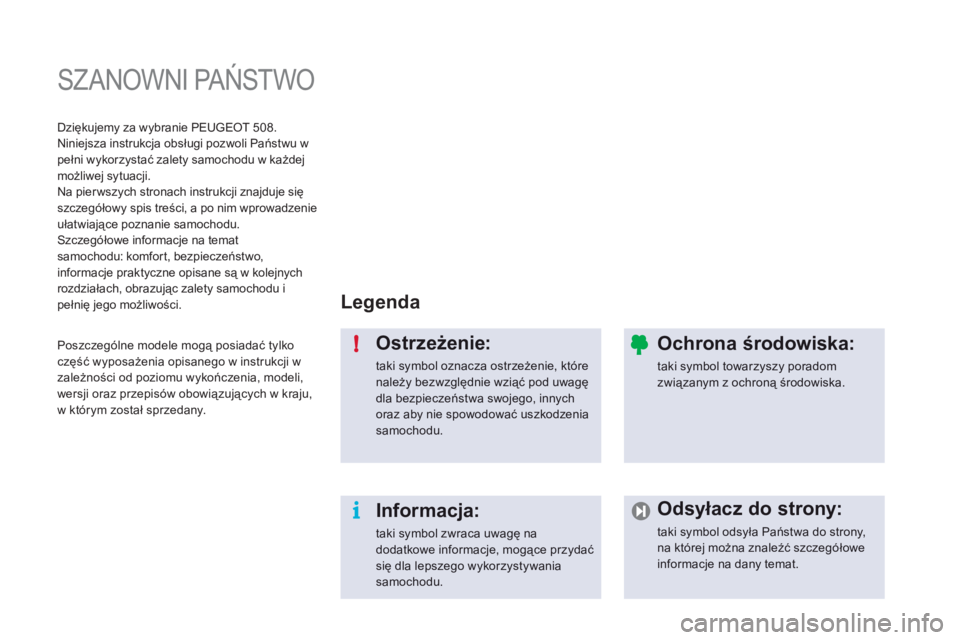

SZANOWNI PAŃSTWO
Legenda
Ostrzeżenie:
taki symbol oznacza ostrzeżenie, którenależy bezwzględnie wziąć pod uwagę dla bezpieczeństwa swojego, innychoraz aby nie spowodować uszkodzenia samochodu.
Informacja:
taki symbol zwraca uwagę nadodatkowe informacje, mogące przydać się dla lepszego wykorzystywaniasamochodu.
Ochrona środowiska:
taki symbol towarzyszy poradomzwiązanym z ochroną środowiska.
Odsyłacz do strony:
taki symbol odsyła Państwa do strony,
na której można znaleźć szczeg
Page 4 of 340
.

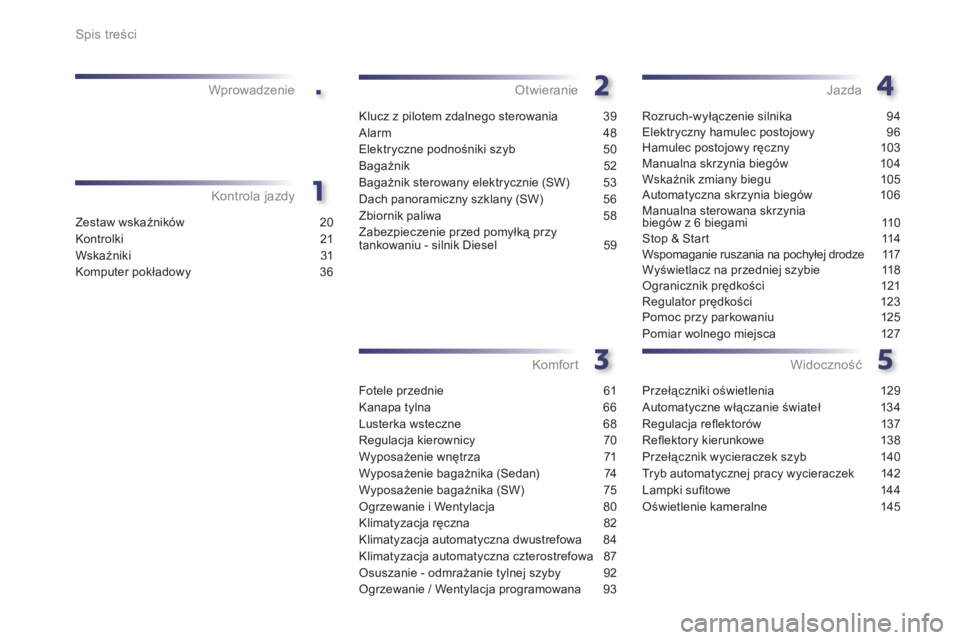

Spis treści
Zestaw wskaźników 20
Kontrolki 21
Wskaźniki 31
Komputer pokładowy 36
Kontrola jazdy Wprowadzenie
Klucz z pilotem zdalnego sterowania 39
Alarm 48
Elektryczne podnośniki szyb 50
Bagażnik 52
Bagażnik sterowany elektrycznie (SW) 53
Dach panoramiczny szklany (SW) 56
Zbiornik paliwa 58
Zabezpieczenie przed pomyłką przy
tankowaniu - silnik Diesel 59
Otwieranie
Fotele przednie 61
Kanapa tylna 66
Lusterka wsteczne 68
Regulacja kierownicy 70
Wyposażenie wnętrza 71
Wyposażenie bagażnika (Sedan) 74
Wyposażenie bagażnika
(SW) 75
Ogrzewanie i Wentylacja 80
Klimatyzacja ręczna 82
Klimatyzacja automatyczna dwustrefowa 84
Klimatyzacja automatyczna czterostrefowa 87
Osuszanie - odmrażanie tylnej szyby 92
Ogrzewanie / Wentylacja programowana 93
Komfor t
Rozruch-wyłączenie silnika 94Elektryczny hamulec postojowy 96Hamulec postojowy ręczny 103Manualna skrzynia biegów 104
Wskaźnik zmiany biegu 105Automatyczna skrzynia biegów 106Manualna sterowana skrzynia
biegów z 6 biegami 110Stop & Start 114
Wspomaganie ruszania na pochyłej drodze 117Wyświetlacz na przedniej szybie 118Ogranicznik prędkości 121Regulator prędkości 123Pomoc przy parkowaniu 125
Pomiar wolnego miejsca 127
Jazda
Przełączniki oświetlenia 129
Automatyczne włączanie świateł 134
Regulacja refl ektorÛw 137
Refl ektory kierunkowe 138
Przełącznik wycieraczek szyb 140
Tryb automatycznej pracy wycieraczek 142
Lampki sufi towe 144
Oświetlenie kameralne 145
Widoczność
Page 5 of 340
.
.

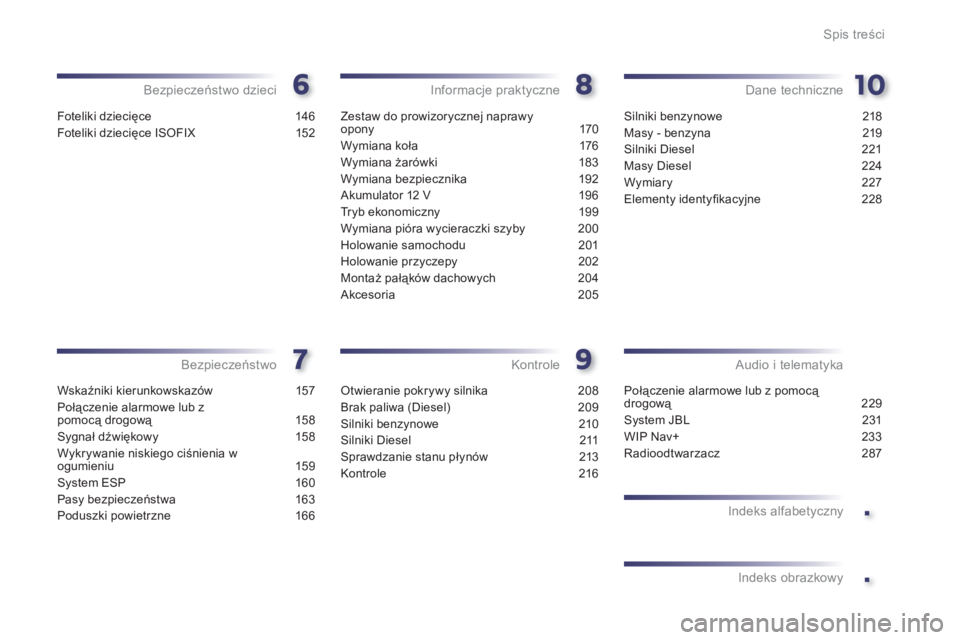

Spis treści
Foteliki dziecięce 146
Foteliki dziecięce ISOFIX 152
Bezpieczeństwo dzieci
Wskaźniki kierunkowskazów 157
Połączenie alarmowe lub zpomocą drogową 158
Sygnał dźwiękowy 158
Wykrywanie niskiego ciśnienia w
ogumieniu 159
System ESP 160
Pasy bezpieczeństwa 163
Poduszki powietrzne 166
Bezpieczeństwo
Zestaw do prowizorycznej naprawy
opony 170
Wymiana koła 176
Wymiana żarówki 183
Wymiana bezpiecznika 192
Akumulator 12 V 196
Tryb ekonomiczny 199
Wymiana pióra wycieraczki szyby 200
Holowanie samochodu 201
Holowanie przyczepy 202
Montaż pałąków dachowych 204
Akcesoria 205
Informacje praktyczne
Otwieranie pokrywy silnika 208
Brak paliwa (Diesel) 209
Silniki benzynowe 210
Silniki Diesel 211
Sprawdzanie stanu płynów 213
Kontrole 216
Kontrole
Silniki benzynowe 218
Masy - benzyna 219
Silniki Diesel 221
Masy Diesel 224
W
ymiary 227
Elementy identyfi kacyjne 228
Dane techniczne
Połączenie alarmowe lub z pomocą
drogową 229
System JBL 231
WIP Nav+ 233
Radioodtwarzacz 287
Audio i telematyka
Indeks alfabetyczny
Indeks obrazkowy
Page 6 of 340
4
Wprowadzenie
Klucz elektroniczny:
Zdalny dostęp i rozruch
System ten pozwala otworzyć,
zamknąć i uruchomić samochód
trzyma
jąc klucz przy sobie, w określonej strefie.
System mierzy wielkość wolnego miejsca i
informuje o możliwości zaparkowania.
12
7

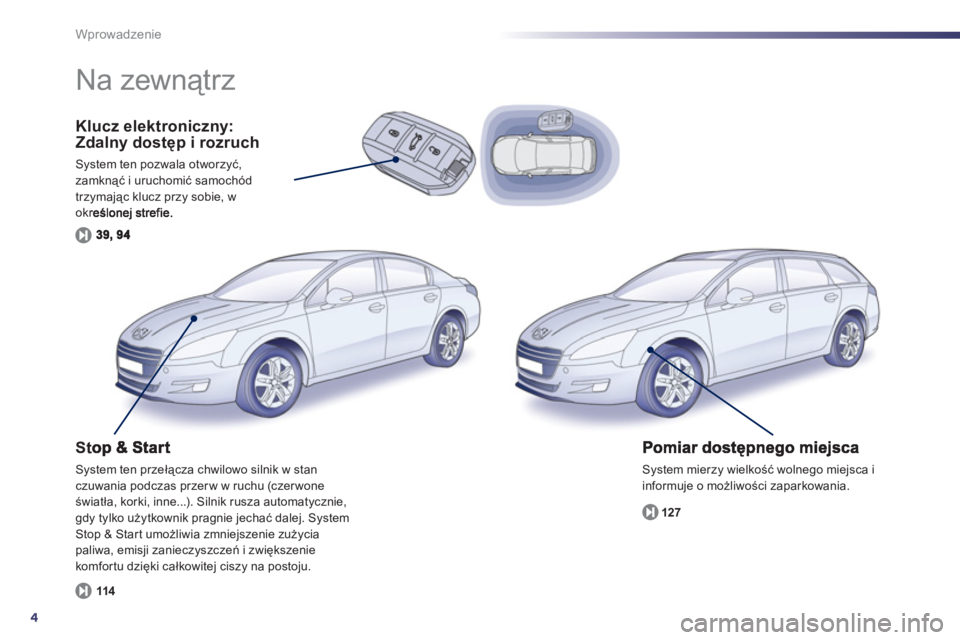

Na zewnątrz
St
System ten przełącza chwilowo silnik w stan czuwania podczas przer w w ruchu (czerwone światła, korki, inne...). Silnik rusza automatycznie, gdy tylko użytkownik pragnie jechać dalej. System Stop & Star t umożliwia zmniejszenie zużycia paliwa, emisji zanieczyszczeń i zwiększenie
komfortu dzięki całkowitej ciszy na postoju.
114
Page 7 of 340
.
5
Wprowadzenie
Pomoc przy parkowaniu przodem i tyłem
W trakcie manewru cofania system ostrzega
o wykryciu przeszkody znajdującej się za samochodem.
12
5
Bagażnik mechaniczny (SW)
Po naciśnięciu przycisku system umożliwia
mechaniczne otwarcie lub zamknięcie
bagażnika.
53
Zestaw do tymczasowej naprawy opon
Zestaw ten jest kompletnym systemem,
składającym się z kompresora i pojemnika
z produktem do zatykania otworów, umożliwiającym tymczasową naprawę opony.
170
Na zewnątrz
Page 8 of 340
6
i
Wprowadzenie

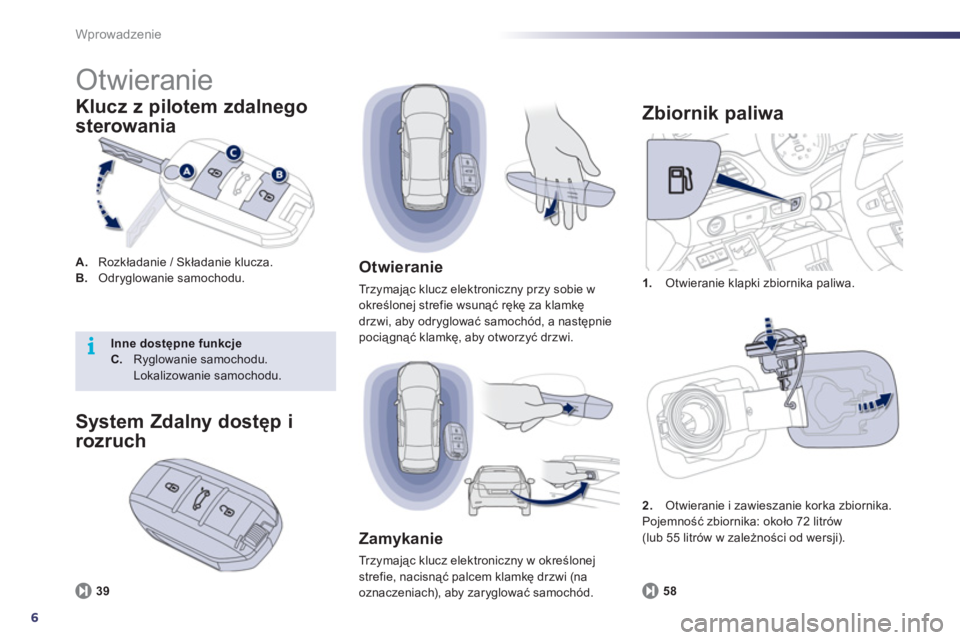

Otwieranie
A.
Rozkładanie / Składanie klucza.B.Odryglowanie samochodu.
Klucz z pilotem zdalnego
sterowan
ia
1. Otwieranie klapki zbiornika paliwa.
Zbiornik paliwa
58
Otwieranie
Tr z y m a jąc klucz elektroniczny przy sobie w
określonej strefie wsunąć rękę za klamkę
drzwi, aby odryglować samochód, a następnie
pociągnąć klamkę, aby otworzyć drzwi.
Zamykanie
Tr z y m a jąc klucz elektroniczny w określonej
strefie, nacisnąć palcem klamkę drzwi (na
oznaczeniach), aby zaryglować samochód.
System Zdalny dostęp i
rozruch
2.Otwieranie i zawieszanie korka zbiornika.
Pojemność zbiornika: około 72 litrów (lub 55 litrów w zależności od wersji).
Inne dostępne funkcjeC.Ryglowanie samochodu. Lokalizowanie samochodu.
39
Page 9 of 340
.
7
Wprowadzenie

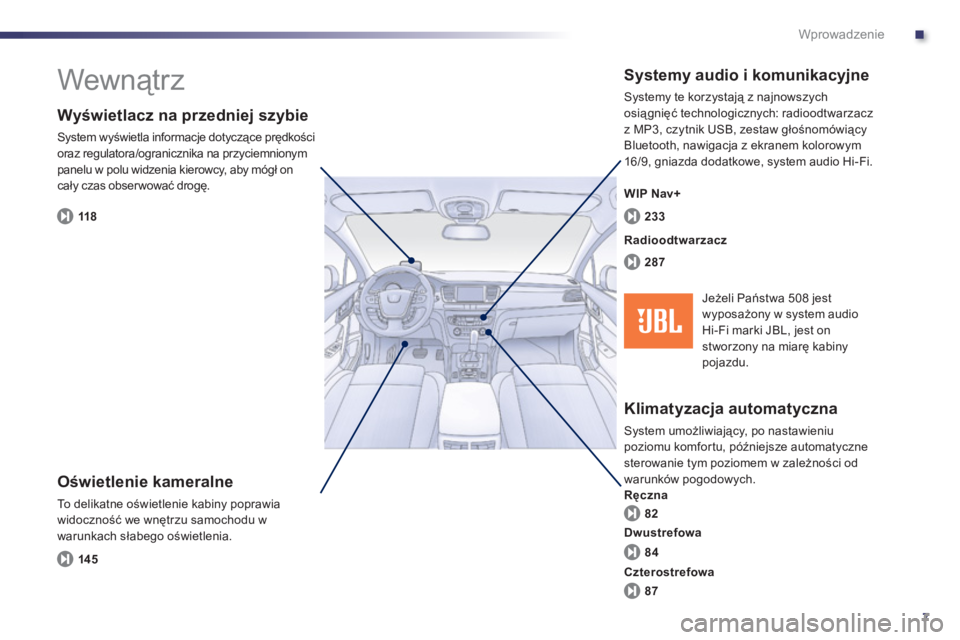

Wewnątrz
Oświetlenie kameralne
To delikatne oświetlenie kabiny poprawia
widoczność we wnętrzu samochodu w
warunkach słabe
go oświetlenia.
Wyświetlacz na przedniej szybie
System wyświetla informacje dotyczące prędkości
oraz regulatora/ogranicznika na przyciemnionympanelu w polu widzenia kierowcy, aby mógł oncały czas obser wować drogę.
Klimatyzacja automatyczna
System umożliwiający, po nastawieniu
poziomu komfortu, późniejsze automatycznesterowanie tym poziomem w zależności od
warunków pogodowych.
Ręczna
Systemy audio i komunikacyjne
Systemy te korzystają z najnowszych osiągnięć technologicznych: radioodtwarzacz
z MP3, czytnik USB, zestaw głośnomówiący
Bluetooth, nawigacja z ekranem kolorowym
16/9,
gniazda dodatkowe, system audio Hi-Fi.
WIP Nav+
14 5 11
8
82 28
7
233
Radioodtwarzacz
84
87
Dwustrefowa
Czterostrefowa
Jeżeli Państwa 508 jest wyposażony w system audio Hi-Fi marki JBL, jest on
stworzony na miarę kabiny
pojazdu.
Page 10 of 340
8
Wprowadzenie
Zapalenie się kontrolki sygnalizuje stan
odpowiedniej funkcji.

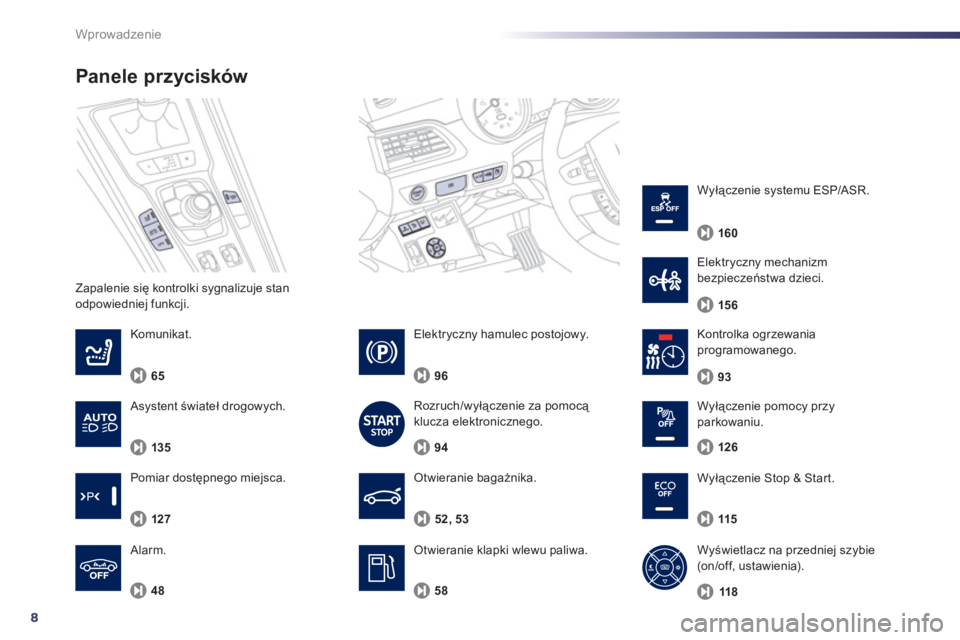

Panele przycisków
Otwieranie bagażnika.
Otwieranie klapki wlewu paliwa. 52, 5
3
Komunikat.
65
48
Alarm.
Kontrolka o
grzewania
programowanego.
5
8
93
Elektryczny hamulec postojowy.
96
Rozruch
/wyłączenie za pomocą klucza elektronicznego.
94
Wyłączenie Stop & Start.
115
Wyświetlacz na przedniej szybie (on/off, ustawienia).
11
8
Wyłączenie pomocy przyparkowaniu.
126
Pomiar dostępnego miejsca.
127
Elektryczny mechanizm bezpieczeństwa dzieci.
156
Wyłączenie systemu ESP/ASR.
160
As
ystent świateł drogowych.
135
