Praktische informatie

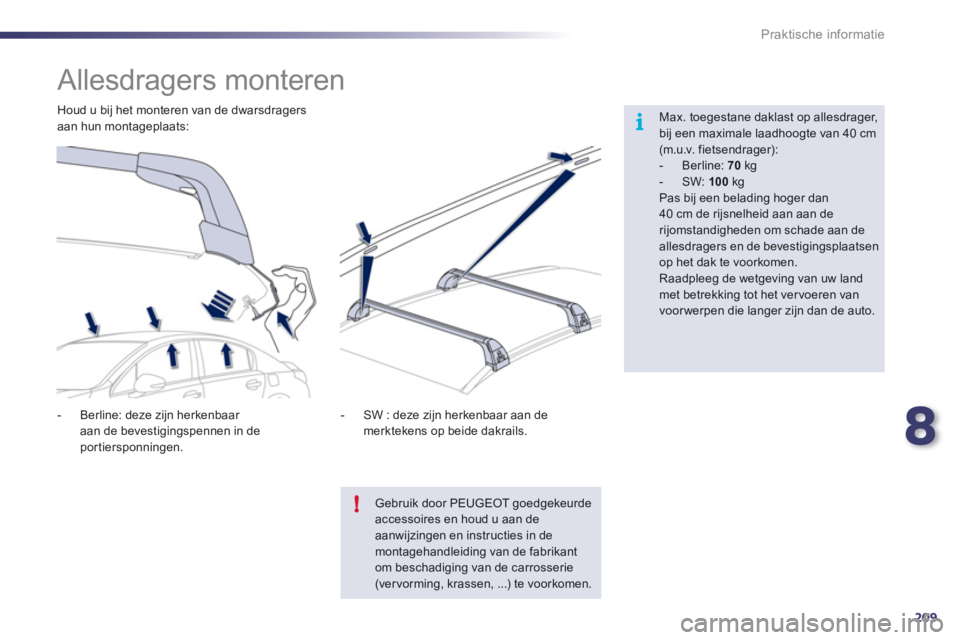

Allesdragers monteren


Max. toegestane daklast op allesdrager, bij een maximale laadhoogte van 40 cm(m.u.v. fietsendrager):


- Berline: 70kg

- SW: 100kg

Pas bij een belading hoger dan40 cm de rijsnelheid aan aan derijomstandigheden om schade aan de allesdragers en de bevestigingsplaatsenop het dak te voorkomen.
Raadpleeg de wetgeving van uw landmet betrekking tot het ver voeren vanvoor werpen die langer zijn dan de auto.



- Berline: deze zi
jn herkenbaar
aan de bevestigingspennen in de portiersponningen.
Houd u bi
j het monteren van de dwarsdragers
aan hun montageplaats:
- SW : deze zi
jn herkenbaar aan de
merktekens op beide dakrails.
Gebruik door PEUGEOT goedgekeurdeaccessoires en houd u aan de aanwijzingen en instructies in de montagehandleiding van de fabrikantom beschadiging van de carrosserie (ver vorming, krassen, ...) te voorkomen.

210
Praktische informatie




Accessoires
Een ruime keuze aan accessoires en originele onderdelen wordt u aangeboden door het
PEUGEOT- net wer k .Deze accessoires en onderdelen zijn getest en goedgekeurd ten aanzien van bedrijfszekerheid en veiligheid.
Ze zijn volledig aangepast aan uw auto, zijn voorzien van een artikelnummer en beschikken over degarantie van PEUGEOT.
"Comfort":
thermomodule, rokersset, 230V-aansluiting,
uitneembare lamp, ...
"Familie en recreatie":
zitverhogers en kinderzitjes, bak in
bagageruimte, dakkoffer, skidrager,fietsendrager op trekhaak, trekhaken (zwanenhals, zonder gereedschap afneembare
kogel, wegklapbaar), bedrading, verschuifbare
laadvloer, ombouwset bedrijfsauto, ...
De trekhaak en bijbehorende bedradingmoeten door het PEUGEOT- net wer k wo r dengemonteerd.

"Styling":

spoiler, spatlappen voor en achter,
aluminium pookknop, lichtmetalen velgen(16, 17, 18 en 19 inch), carrosseriestylingset,buitenspiegelkappen, windgeleiders op de por tieren, ...

*

Om te voorkomen dat pedalen blijvenhangen:
- controleer of de mat goed op zijn plaatsligt en goed is bevestigd,
- leg nooit meerdere matten op één plaats.



"Veiligheid":

snelheidsregelaar/-begrenzer, inbraakalarm,
hyperfrequentie-eenheid, graveren van ruiten,
slotbouten, alcoholtest,
EHBO-trommel, gevarendriehoek,
veiligheidsvest, voertuigvolgsysteem voor lokalisering na diefstal, winteruitrusting (stalen
17 i n c h - ve lgen geschikt voor sneeuwkettingen),
sneeuwkettingen, achteruitrijcamera,
parkeerhulp voor en achter, bagageblok, ...

"Bescherming":

matten *
, stoelhoezen, beschermhoes voor de auto, zonneschermen, bagagenet, bagagenet voor hoge lading, hondenrek,
dorpelbeschermers voor portieren en
bagageruimte, kunststof stootlijsten, ...

8
211
i
!i
Praktische informatie

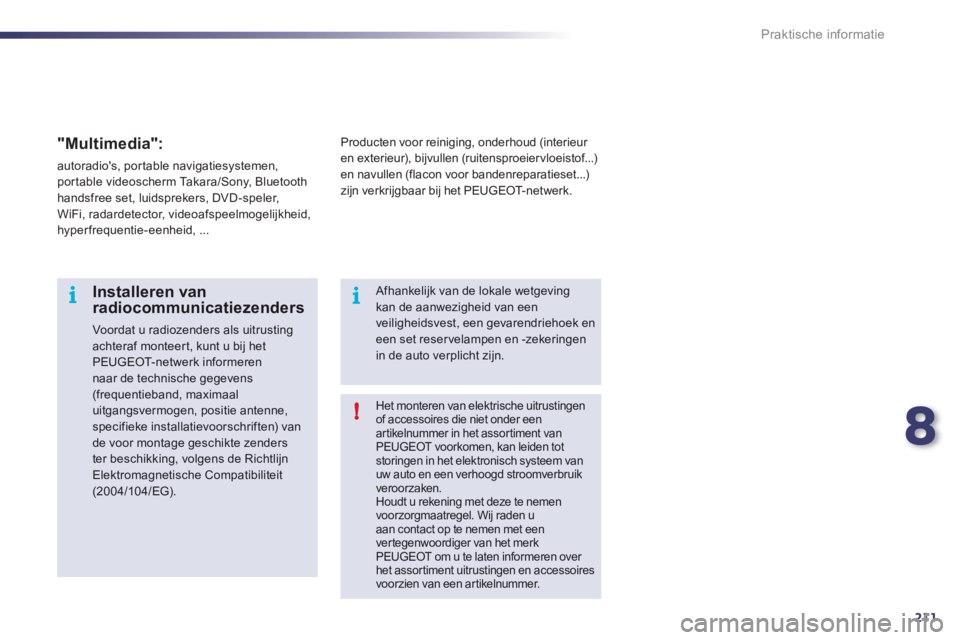

Het monteren van elektrische uitrustingen of accessoires die niet onder een artikelnummer in het assortiment vanPEUGEOT voorkomen, kan leiden tot storingen in het elektronisch systeem vanuw auto en een verhoogd stroomverbruik veroorzaken.Houdt u rekening met deze te nemen voorzorgmaatregel. Wij raden uaan contact op te nemen met een ver tegenwoordiger van het merkPEUGEOT om u te laten informeren over het assortiment uitrustingen en accessoiresvoorzien van een artikelnummer.



Installeren vanradiocommunicatiezenders

Voordat u radiozenders als uitrustingachteraf monteert, kunt u bij het PEUGEOT-netwerk informerennaar de technische gegevens(frequentieband, maximaal uitgangsvermogen, positie antenne,specifieke installatievoorschriften) van
de voor montage geschikte zenders ter beschikking, volgens de RichtlijnElektromagnetische Compatibiliteit(2004/10 4/EG).




Afhankelijk van de lokale wetgeving kan de aanwezigheid van een veiligheidsvest, een gevarendriehoek en een set reser velampen en -zekeringen in de auto verplicht zijn. Producten voor reini
ging, onderhoud (interieur
en exterieur), bijvullen (ruitensproeiervloeistof...)en navullen (flacon voor bandenreparatieset...) zijn verkrijgbaar bij het PEUGEOT- net wer k .


"Multimedia":

autoradio's, portable navigatiesystemen,por table videoscherm Takara/Sony, Bluetoothhandsfree set, luidsprekers, DVD-speler,
WiFi, radardetector, videoafspeelmogelijkheid, hyper frequentie-eenheid, ...

212
Onderhoud

9
213
!
Onderhoud

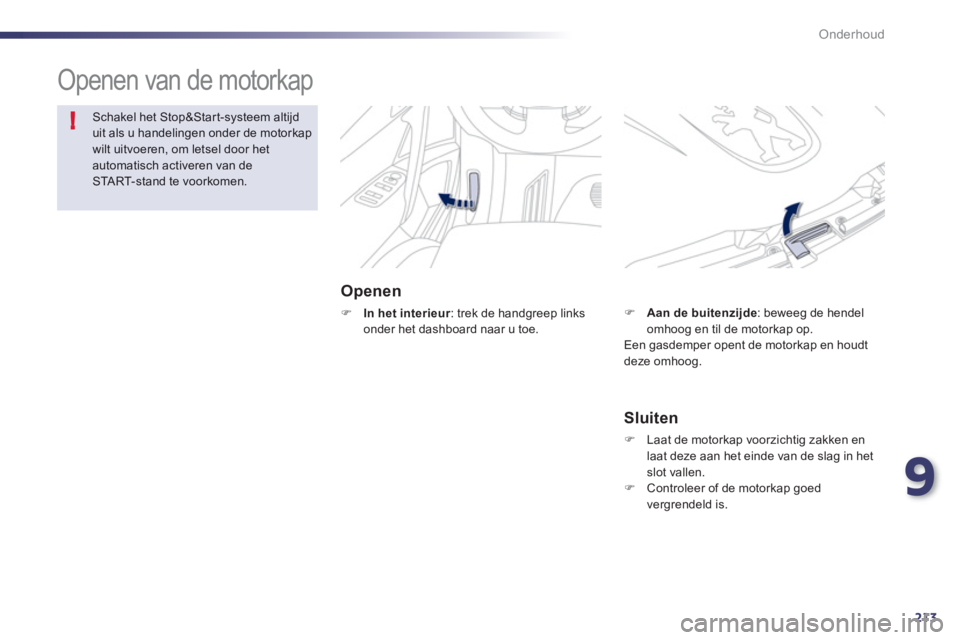

Openen van de motorkap
Openen
)In het interieur
: trek de handgreep links onder het dashboard naar u toe.
Schakel het Stop&Start-systeem altijduit als u handelingen onder de motorkapwilt uitvoeren, om letsel door het automatisch activeren van de STA R T- s t a n d t e v o o r ko m e n .


Sluiten
)
Laat de motorkap voorzichtig zakken en
laat deze aan het einde van de slag in het
slot vallen. ) Controleer of de motorkap goed
vergrendeld is.
)Aan de buitenzijde : beweeg de hendel
omhoog en til de motorkap op.
Een gasdemper opent de motorkap en houdt
deze omhoog.

214
i
!
Onderhoud
Bij auto's met HDi-motor is het in het geval van een lege brandstoftank noodzakelijk om het
brandstofsysteem te ontluchten: raadpleeg deafbeelding van de motorruimte in de paragraaf "Dieselmotoren".

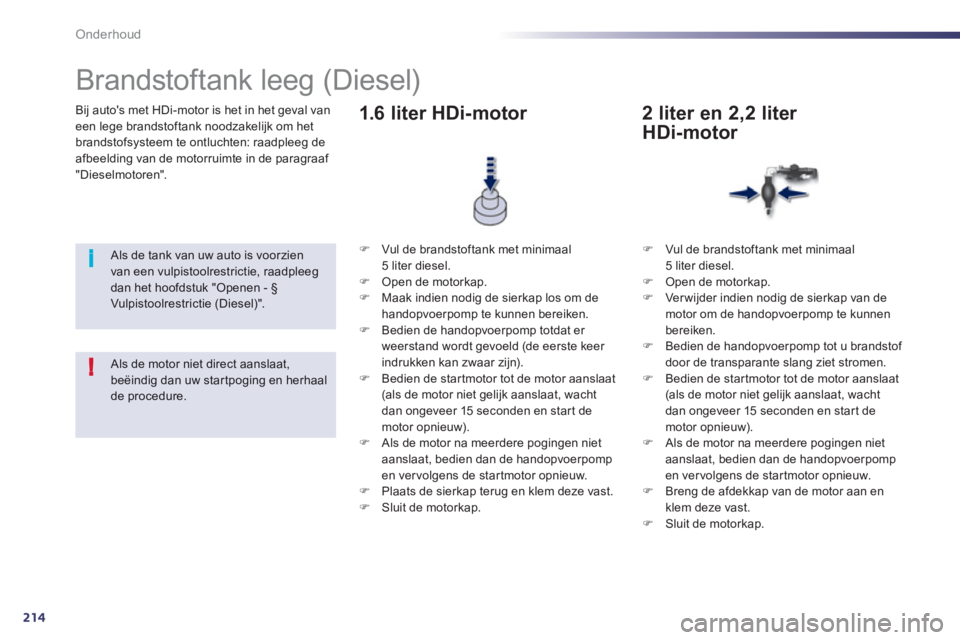

Brandstoftank leeg (Diesel)
Als de tank van uw auto is voorzien van een vulpistoolrestrictie, raadpleeg dan het hoofdstuk "Openen - § Vulpistoolrestrictie (Diesel)".
)
Vul de brandstoftank met minimaal5 liter diesel. )
Open de motorkap.)
Maak indien nodig de sierkap los om de
handopvoerpomp te kunnen bereiken.
) Bedien de handopvoerpomp totdat er
weerstand wordt gevoeld (de eerste keer
indrukken kan zwaar zijn). ) Bedien de startmotor tot de motor aanslaat (als de motor niet gelijk aanslaat, wacht
dan ongeveer 15 seconden en star t de
motor opnieuw). ) Als de motor na meerdere pogingen niet
aanslaat, bedien dan de handopvoerpomp
en ver volgens de star tmotor opnieuw.) Plaats de sierkap terug en klem deze vast. )
Sluit de motorkap.



1.6 liter HDi-motor
)Vul de brandstoftank met minimaal 5 liter diesel.)Open de motorkap. )Ver wijder indien nodig de sierkap van demotor om de handopvoerpomp te kunnenbereiken.)Bedien de handopvoerpomp tot u brandstof door de transparante slang ziet stromen.)Bedien de startmotor tot de motor aanslaat(als de motor niet gelijk aanslaat, wacht
dan ongeveer 15 seconden en star t de motor opnieuw).)Als de motor na meerdere pogingen nietaanslaat, bedien dan de handopvoerpomp en ver volgens de star tmotor opnieuw. )Breng de afdekkap van de motor aan en klem deze vast. )Sluit de motorkap.
2 liter en 2,2 liter
HDi-motor
Als de motor niet direct aanslaat, beëindig dan uw star tpoging en herhaal de procedure.

9
215
Onderhoud
Dit overzicht is een hulpmiddel bijhet controleren van de verschillendevloeistofniveaus en het ver vangen van
bepaalde onderdelen.

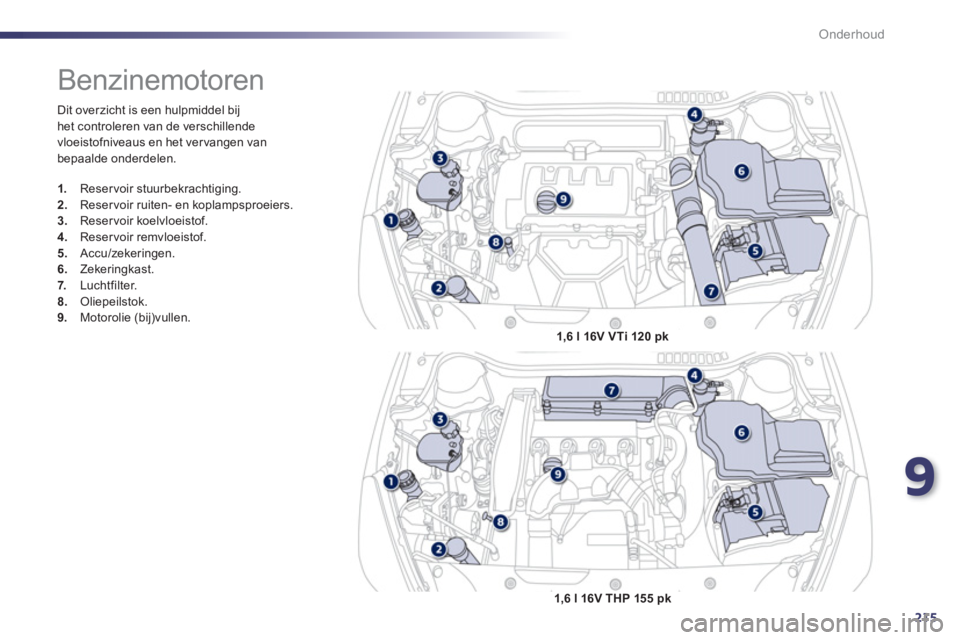

Benzinemotoren
1.
Reservoir stuurbekrachtiging. 2.Reservoir ruiten- en koplampsproeiers. 3.Reservoir koelvloeistof. 4.
Reservoir remvloeistof.
5. Accu/zekeringen.
6.Zekeringkast.
7. Luchtfilter.8.Oliepeilstok.9.
Motorolie (bij)vullen.
1,6 l 16V VTi 120
pk
1,6 l 16V THP 155 pk

216
Onderhoud
het controleren van de verschillendevloeistofniveaus, het ver vangen van bepaaldeonderdelen en het ontluchten van hetbrandstofcircuit.
*
Vol
gens motoruitvoering.












Dieselmotoren
1.
Reservoir stuurbekrachtiging. 2.
Reservoir ruiten- en koplampsproeiers. 3.
Reservoir koelvloeistof.4.
Reservoir remvloeistof.5.
Accu/zekeringen.
6.Zekeringkast.
7. Luchtfilter. 8.Oliepeilstok. 9.
Motorolie (bij)vullen.10.Handopvoerpomp * . 11.
Ontluchtnippel * . 1,6 l HDi 110
pk
2,0 l HDi 140 pk

9
217
Onderhoud
Dit overzicht is een hulpmiddel bijhet controleren van de verschillendevloeistofniveaus, het ver vangen van bepaaldeonderdelen en het ontluchten van hetbrandstofcircuit.

*
Volgens motoruitvoering.












Dieselmotoren
1.
Reservoir stuurbekrachtiging. 2.Reservoir ruiten- en koplampsproeiers. 3.Reservoir koelvloeistof. 4.
Reservoir remvloeistof.
5. Accu/zekeringen.
6.Zekeringkast.
7. Luchtfilter.8.Oliepeilstok.9.
Motorolie (bij)vullen.10.Handopvoerpomp *
. 11.
Ontluchtnippel *
.
2,0 l HDi 163 pk
2,2 l HDi 200 pk

218
!
Onderhoud

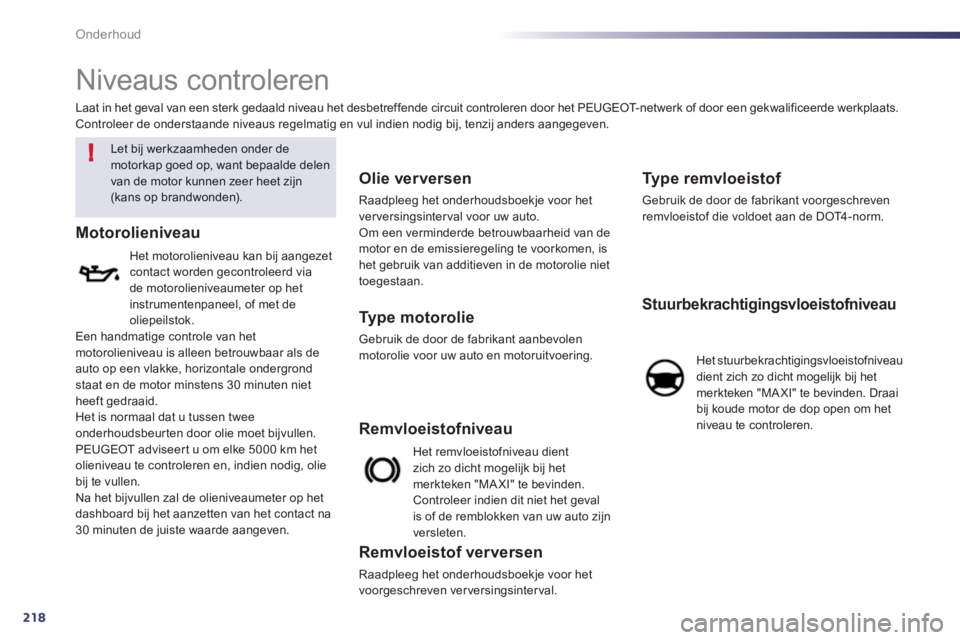

Niveaus controleren


Let bij werkzaamheden onder de
motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden).
Motorolieniveau
Het motorolieniveau kan bij aangezetcontact worden gecontroleerd via de motorolieniveaumeter op het
instrumentenpaneel, of met de
oliepeilstok.
Een handmatige controle van het
motorolieniveau is alleen betrouwbaar als de auto op een vlakke, horizontale ondergrondstaat en de motor minstens 30 minuten nietheeft gedraaid.
Het is normaal dat u tussen tweeonderhoudsbeurten door olie moet bijvullen.
PEUGEOT adviseert u om elke 5000 km het
olieniveau te controleren en, indien nodig, olie
bij te vullen.
Na het bi
jvullen zal de olieniveaumeter op het
dashboard bij het aanzetten van het contact na30 minuten de juiste waarde aangeven.


Olie verversen

Raadpleeg het onderhoudsboekje voor het
ver versingsinterval voor uw auto.
Om een verminderde betrouwbaarheid van de
motor en de emissieregeling te voorkomen, is
het gebruik van additieven in de motorolie niet
toegestaan.
Type motorolie
Gebruik de door de fabrikant aanbevolen
motorolie voor uw auto en motoruitvoering.
Het remvloeistofniveau dientzich zo dicht mogelijk bij het
merkteken "MA XI" te bevinden.Controleer indien dit niet het geval
is of de remblokken van uw auto zijn
versleten.
Remvloeistofniveau

Remvloeistof verversen

Raadpleeg het onderhoudsboekje voor het
voorgeschreven ver versingsinterval.


Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof die voldoet aan de DOT4 - n o r m .
Stuurbekrachtigingsvloeistofniveau
Het stuurbekrachtigingsvloeistofniveau dient zich zo dicht mogelijk bij hetmerkteken "MA XI" te bevinden. Draai
bij koude motor de dop open om hetniveau te controleren. Laat in het
geval van een sterk gedaald niveau het desbetreffende circuit controleren door het PEUGEOT- net wer k of door een gekwalificeerde werkplaats. Controleer de onderstaande niveaus regelmatig en vul indien nodig bij, tenzij anders aangegeven.
