Peugeot 508 2012 Omistajan käsikirja (in Finnish)

7
169
i

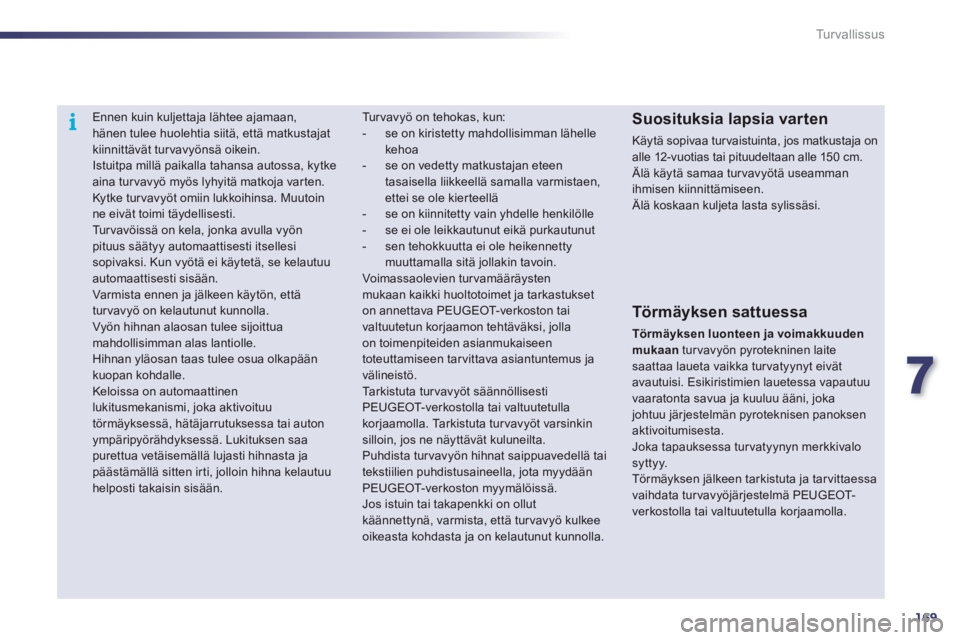

Tu r v a l l i s s u s




Ennen kuin kuljettaja lähtee ajamaan,hänen tulee huolehtia siitä, että matkustajatkiinnittävät tur vavyönsä oikein.
Istuitpa millä paikalla tahansa autossa, kytke aina turvavyö myös lyhyitä matkoja varten.
Kytke tur vavyöt omiin lukkoihinsa. Muutoinne eivät toimi täydellisesti.
Tu r v a vöissä on kela, jonka avulla vyönpituus säätyy automaattisesti itsellesi sopivaksi. Kun vyötä ei käytetä, se kelautuu automaattisesti sisään. Varmista ennen ja jälkeen käytön, että turvavyö on kelautunut kunnolla. Vyön hihnan alaosan tulee sijoittuamahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olkapään kuopan kohdalle.
Keloissa on automaattinenlukitusmekanismi, joka aktivoituu törmäyksessä, hätäjarrutuksessa tai autonympäripyörähdyksessä. Lukituksen saa purettua vetäisemällä lujasti hihnasta ja päästämällä sitten irti, jolloin hihna kelautuuhelposti takaisin sisään.
Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos matkustaja onalle 12-vuotias tai pituudeltaan alle 150 cm.

Älä käytä samaa tur vavyötä useammanihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.

Tu r v a vyö on tehokas, kun:


- se on kiristetty mahdollisimman lähellekehoa


- se on vedetty matkustajan eteen tasaisella liikkeellä samalla varmistaen, ettei se ole kierteellä

- se on kiinnitetty vain yhdelle henkilölle

- se ei ole leikkautunut eikä purkautunut

- sen tehokkuutta ei ole heikennetty muuttamalla sitä jollakin tavoin.
Voimassaolevien tur vamääräystenmukaan kaikki huoltotoimet ja tarkastukset on annettava PEUGEOT-verkoston tai valtuutetun korjaamon tehtäväksi, jollaon toimenpiteiden asianmukaiseentoteuttamiseen tarvittava asiantuntemus javälineistö.
Tarkistuta turvavyöt säännöllisesti PEUGEOT-verkostolla tai valtuutetullakorjaamolla. Tarkistuta turvavyöt varsinkinsilloin, jos ne näyttävät kuluneilta. Puhdista turvavyön hihnat saippuavedellä tai tekstiilien puhdistusaineella, jota myydäänPEUGEOT-verkoston myymälöissä.
Jos istuin tai takapenkki on ollut käännettynä, varmista, että turvavyö kulkee
oikeasta kohdasta ja on kelautunut kunnolla.
Törmäyksen sattuessa
Törmäyksen luonteen ja voimakkuuden mukaan
turvavyön pyrotekninen laitesaattaa laueta vaikka turvatyynyt eivät avautuisi. Esikiristimien lauetessa vapautuu vaaratonta savua ja kuuluu ääni, joka johtuu järjestelmän pyroteknisen panoksenaktivoitumisesta.Joka tapauksessa tur vatyynyn merkkivalosyttyy. Törmäyksen jälkeen tarkistuta ja tar vittaessavaihdata tur vavyöjärjestelmä PEUGEOT-verkostolla tai valtuutetulla korjaamolla.

170
i
!
Tu r v a l l i s s u s
Tu r v a t y y n y t
Tu r v a tyynyt on suunniteltu matkustajien (paitsi
takapenkin keskimatkustajan) turvallisuuden
optimoimiseksi rajuissa törmäyksissä. Ne
täydentävät voimanrajoittimella varustettuja
turvavöitä (paitsi takapenkin keskimatkustajaa). Törmäystilanteessa elektroniset törmäysanturit havaitsevat ja analysoivat törmäyksenhavainnointialueille kohdistuneet etu- ja sivutörmäykset:
- Tu r v a tyynyt täyttyvät hetkessä ja suojaavat
siten auton matkustajia (paitsi takapenkinkeskimatkustajaa) rajuissa törmäyksissä.
Välittömästi törmäyksen jälkeen turvatyynyt
tyhjentyvät nopeasti, jotta näkyvyys
ei estyisi ja matkustajat pääsisivätpoistumaan autosta.
- Tu r v a t y y n y t e i vät täyty lievemmissätörmäyksissä, takatörmäyksissä ja
tietynlaisissa ympäripyörähdyksissä, vaanpelkkä turvavyö riittää takaamaan parhaan
mahdollisen suojan näissä tilanteissa.
Turvatyynyt eivät toimi, kun virta onkatkaistu.
Tämä varuste on törmäyskohtainen,se laukeaa vain kerran. Tur vatyyny ei laukea toisessa törmäyksessä(samassa onnettomuudessa taitoisessa onnettomuudessa).
Kun turvatyynyt laukeavat, niistä purkautuu hieman vaaratontasavua ja kuuluu ääni, joka johtuu järjestelmän pyroteknisen panoksen aktivoitumisesta.Savu ei ole haitallista, mutta voiaiheuttaa ärsytysoireita herkille ihmisille.Pamahdus voi aiheuttaa kuulonhetkellisen heikentymisen.

Törmäyksen tunnistusalueet
A.
EtutörmäysalueB.
Sivutörmäysalue
Etuturvatyynyt

Turvatyynyjen aktivointi
Mikäli etumatkustajan turvatyynyn toimintaa ei
ole estetty, tur vatyynyt laukeavat samanaikaisesti
voimakkaassa etutörmäyksessä, joka kohdistuu
kokonaan tai osittain etutörmäysalueelle Avaakatasossa olevan auton pitkittäisakselinsuuntaisesti edestä taaksepäin.
Etutur vatyyny aukeaa etumatkustajan pään sekä rintakehän alueen ja kojelaudan väliin,
kuljettajan puolella pään sekä rintakehän
alueen ja ohjauspyörän väliin ja vaimentaa kehon iskeytymistä eteenpäin. J
ärjestelmä, joka suojelee voimakkaassaetutörmäyksessä kuljettajaa ja etumatkustajaasekä rajoittaa pään ja rintakehän
vammautumisen riskiä.
Kuljettajan turvatyyny sijaitsee ohjauspyörän
keskiössä ja etumatkustajan turvatyyny kojelaudassa hansikaslokeron yläpuolella.

7
171
!
!
Tu r v a l l i s s u s

Toiminnanesto

Vain matkust ajan etuturvatyyny voidaan poistaa toiminnasta:)kun sytytysvir ta on katkaistu
, työnnävirta-avain matkustajan turvatyynyn
toiminnaneston kytkimeen )käännä se asentoon OFF)vedä avain sitten ulos tässä asennossa.
Tämä merkkivalo syttyy mallista riippuen joko mittaristossa tai
etumatkustajan turvavyön jaetuturvatyynyn merkkivalojen näytössä, kun
sytytysvirta on kytketty, ja palaa niin kauan kuin
turvatyynyn toiminta on estetty.
Etumatkustajan etuturvatyyny on ehdottomasti kytkettävä pois toiminnasta, jos lasten tur vaistuin kiinnitetään etuistuimelle selkä menosuuntaan. Jos näin ei tehdä, lapsi voi saadavakavia vammoja tai menettää henkensä turvatyynyn lauetessa.

Jos vähintään toinen tur vatyynyjen
merkkivaloista palaa jatkuvasti, älä asennalastenistuinta etumatkustajan paikalle.
Tarkastuta turvatyyny PEUGEOT-verkostolla tai valtuutettussa korjaamossa.

Uudelleenaktivointi
Heti kun lastenistuin poistetaan etuistuimelta,
sytytysvirta katkaistuna , käännä kytkin asentoon
ON . Tällöin turvatyyny aktivoituu jälleen ja suojaa
etumatkustajaa törmäystilanteessa.

Kun sytytysvirta on kytketty, tämämerkkivalo syttyy etumatkustajan
turvavyön ja etuturvatyynyn
merkkivalo
jen näytössä noin
minuutiksi, jos etumatkustajan etuturvatyyny on aktivoitu.


To i m i n t a häiriö
Jos oheinen merkkivalo mittaristossa
on syttynyt, varoitusmerkkiääni kuuluu ja mittariston näytössä näkyy viesti,
vie auto PEUGEOT-ver ko sto ll e t ai
valtuutettuun korjaamoon turvatyynyjärjestelmän
tarkistusta varten. Tur vatyynyt saattavat olla
laukeamatta edes voimakkaassa törmäyksessä.
Jos t
ämä merkkivalo vilkkuu, ota yhteysPEUGEOT-verkostoon tai valtuutettuun
korjaamoon. On mahdollista, että
etumatkustajan etuturvatyyny ei laukea
edes voimakkaassa törmäyksessä.

172
!
Tu r v a l l i s s u s
Sivuturvatyynyt
Laukeaminen
Turvatyynyt laukeavat törmäyksen puolella
voimakkaassa sivutörmäyksessä, joka
kohdistuu joko kokonaan tai osittain sivutörmäysalueeseen B , kun törmäys osuu
kohtisuorassa ja vaakatasossa auton pituusakselinsuunnassa ulkopuolelta sisäpuolelle.
Sivuturvatyyny aukeaa etumatkustajan lantion ja
olkapään välisen alueen sekä vastaavan ovilevyn
väliin. J
ärjestelmä suojaa voimakkaassasivutörmäyksessä kuljettajaa sekä etumatkustajaa vähentäen ylävartalon alueen (lantion ja olkapään välillä) vammautumisriskiä.
Sivuturvatyynyt on sijoitettu istuimen selkänojan runkoon oven puolelle.

Törmäyksen tunnistusalueet
A.
Etutörmäysalue
B. Sivutörmäysalue


Verhoturvatyynyt
Järjestelmä suojaa voimakkaassa
sivutörmäyksessä kuljettajaa ja matkustajia (lukuun ottamatta takana keskellä olevaa
matkustajaa) ja rajoittaa näin pään alueelle kohdistuvia vammoja.
Ver hotyynyt on sijoitettu ikkunapylväisiin ja
matkustamon yläosaan.
Lievissä törmäyksissä tai kolhaisuissatai auton kääntyessä ympäri turvatyyny saattaa olla laukeamatta.
Myöskään taka- tai etutörmäyksessä verhoturvatyyny ei laukea.


Laukeaminen

Ver hotur vatyyny laukeaa samanaikaisesti
vastaavien sivuturvatyynyjen kanssa
voimakkaassa sivutörmäyksessä,joka kohdistuu kokonaan tai osittain sivutörmäysalueelle B kohtisuoraan ja
vaakatasossa auton pituusakselin suhteen, ja
auton ulkopuolelta sisäpuolelle.
Ver hotur vatyyny asettuu etu- tai
takamatkustajan ja ikkunoiden väliin.
Jos t
ämä merkkivalo syttyy mittaristossa ja samalla kuuluu merkkiääni sekämittariston näyttöön tulee viesti, otayhteys PEUGEOT-ver ko sto o n t ai
valtuutettuun korjaamoon järjestelmän tarkistusta
varten, sillä on mahdollista etteivät tur vatyynyt
laukea enää edes voimakkaassa törmäyksessä.

To i m i n t a häiriö

7
173
!
Tu r v a l l i s s u s
Istu normaaliasennossa ja pystyssä.
Käytä turvavyötä ja säädä se oikein. Älä pidä mitään istujan ja tur vatyynyjen välissä (esimerkiksi lapsia, eläimiä,tavaroita). Ne saattaisivat estää tur vatyynyn toiminnan tai vahingoittaa matkustajaatyynyn täyttyessä. Tarkastuta turvatyynyjärjestelmän kunto ainakolarin tai autoon tehdyn murron jälkeen. Turvatyynyjärjestelmän työt on ehdottomasti annettava ainoastaan PEUGEOT-huoltoverkoston tai valtuutetun korjaamontehtäväksi.
Vaikka kaikkia turvallisuussääntöjänoudatettaisiin, pään alueen, rintakehäntai käsivarsien loukkaantumisvaara tailievien palovammojen vaara on olemassa, kun turvatyyny laukeaa. Turvatyyny täyttyy
hyvin nopeasti (muutamassa sekunnin tuhannesosassa) ja myös tyhjenee yhtä nopeasti. Siitä purkautuu samalla kuumaa kaasua tähän tarkoitukseen varatuistaaukoista.
Sivuturvatyynyt
Käytä ainoastaan merkin hyväksymiä sekä sivuturvatyynyjen laukeamisen kanssayhteensopivia istuinsuojia. Ota yhteys PEUGEOT-verkostoon, kun haluat tietoja autoosi sopivista istuinpäällisistä (katso luku"Käytännön tietoja - Lisävarusteet"). Älä kiinnitä tai liimaa mitään istuinten selkänojiin (vaatteita jne.). Tämä saattaisi aiheuttaa vammoja rintakehään tai käsivarsiin sivuturvatyynyn avautuessa. Pidä ylävartalo riittävän kaukana ovesta.


Etuturvatyynyt

Älä pidä ajaessasi kiinni ohjauspyöränhaaroista tai jätä käsiä ohjauspyörän keskiönpäälle.
Matkustaja ei saa asettaa jalkoja kojelaudalle. Vältä tupakointia autossa, sillä palavasavuke tai piippu saattaa aiheuttaa palo- tai muita vammoja tur vatyynyn lauetessa.
Älä irrota ohjauspyörää, puhkaise ohjauspyörän keskiötyynyä tai kohdistasiihen voimakkaita iskuja.

Verhoturvatyynyt
Älä kiinnitä tai liimaa mitään kattoon.
Tämä saattaisi aiheuttaa vammoja päähän verhoturvatyynyn auetessa.
Älä irrota katossa olevia tukikahvoja, jos ne ovat autossasi varusteena, sillä ne ovat osaverhotur vatyynyjen kiinnitystä.
Jotta turvatyynyt toimivat tehokkaasti, noudata seuraavia turvallisuussääntöjä:

174
Hyödyllisiä tietoja
olevassa säilytyslaatikossa. T
äydellinen sarja, johon kuuluu kompressori japaikkausainepatruuna, joiden avulla renkaan
voi paikata tilapäisesti , jotta auton voi ajaa
lähimmälle korjaamolle.Sen avulla voi paikata useimmat rengasvauriot,jotka ovat kulutuspinnalla tai renkaanolkaosassa.

















Renkaan väliaikaisen paikkauksen korjaussarja
Sarjan ottaminen esille



Työkalut

Kaikki seuraavat työkalut on tarkoitettu
ajoneuvollesi tehtäviä toimenpiteitä varten
ja voivat vahdella ajoneuvon varustetasostariippuen. Älä käytä niitä muihin tarkoituksiin. 1.Kompressori 12 V.
Sisältää renkaan tilapäiseen korjaukseen
tarkoitetun paikkausaineen ja kompressorin
avulla voi säätää rengaspainetta.
2. Kiilan *
auton etupyörän kiilaamista varten.3.
Irrotettava hinausrengas.
Katso kohta "Auton hinaaminen".

*
Kohdemaasta tai varustetasosta riippuen.

8
175
i
Hyödyllisiä tietoja
A.Paikkaus- tai ilmantäyttöasennon valitsin
B.Käynnistys- "I"/pysäytyskytkin "O"C.Renkaan tyhjennyspainikeD.Painemittari (yksikkönä baari tai p.s.i.) E. Säilytyslaatikko, jossa:
- johto ja sovitin 12 V:n pistorasiaa varten
- suukappaleita erilaisten varusteiden
ilmantäyttöä varten, kuten pallojen,polkupyörän renkaiden jne.

Paikkaussarja
F.
Paikkausainepatruuna G.
Valkoinen korkillinen letku korjausta varten H.Musta letku ilmantäyttöä vartenI.Nopeudenrajoitustarra


Kiinnitä nopeudenrajoitustarra Iohjauspyörään, jotta muistat yhden pyörän olevan tilapäiskäytössä. Älä aja yli 80 km/h:n nopeutta, kun käytössä on tällä tavoin väliaikaisesti korjattu pyörä.

176
!i!
Hyödyllisiä tietoja
Renkaan paikkaaminen
1. Paikkaaminen
)Katkaise sytytysvirta. )Kierrä valitsin A paikkausasentoon. )Varmista, että kytkin Bonasennossa "O".
)
Pyöritä valkoinen letku G
kokonaan auki. )
Ruuvaa valkoisen letkun korkki auki.)
Liitä valkoinen letku korjattavan pyörän
venttiiliin.
)Kiinnitä kompressorin pistoke auton 12 V:npistorasiaan.)Käynnistä auto ja anna moottorin käydä.
Huomioi, että tuote on myrkyllistä nieltynä (sisältää muun muassaetyleeniglykolia ja kolofonia)ja ärsyttää silmiä. Säilytä tuotetta poissa lasten ulottuvilta.

Älä poista renkaan mahdollisesti läpäisseitä vieraita esineitä.


Älä käynnistä kompressoria ennen kuin olet liittänyt valkoisen letkun paikattavanpyörän venttiiliin: paikkausaine leviäämuutoin ulkopuolelle.

8
177
i
i
Hyödyllisiä tietoja

Mikäli noin 5 - 7 minuutin kuluttuarengaspaine ei nouse, pyörää ei voikorjata. Ota yhteyttä PEUGEOT-verkostoon tai valtuutettuun korjaamoonvian korjaamiseksi.
)Käynnistä kompressori kääntämälläkytkin B
asentoon "I", kunnes renkaanpaine on 2,0 baaria.
Paikkausaine ruiskutetaan paineella
renkaaseen; älä irrota venttiilin letkua
toimenpiteen aikana (roiskeidenestämiseksi).
) Irrota kompressori ja kiinnitä valkoisen letkun korkki takaisin paikoilleen.
Huolehdi, ettei neste tahraa autoa. Säilytäkompressori käden ulottuvilla.) Aja autolla välittömästi noin viisi kilometriäalhaisella nopeudella (20-60 km/h), jottarengas paikkaantuu.)
Pysähdy ja tarkasta paikkaus sekärengaspaine kompressorin avulla.

Rengaspaineenvalvontajärjestelmä
Jos ajoneuvossa on rengaspaineenvalvontajärjestelmä, sen merkkivalo palaa siitä lähtien, kun rengas on korjattu, siihensaakka, kunnes järjestelmä on alustettuuudelleen PEUGEOT-ver ko sto s s a t ai valtuutetussa korjaamossa.

178
!
Hyödyllisiä tietoja
2. Ilmantäyttö
)Kierrä valitsin Ailmantäyttöasentoon.)Pyöritä musta letku H kokonaan auki. )Liitä musta letku suoraan korjatun pyörän
v
enttiiliin.
) Kiinnitä kompressorin pistoke uudelleen
auton 12 V:n pistorasiaan.) Käynnistä auto uudelleen ja anna moottorinkäydä.
)Säädä rengaspainetta kompressorin avulla (täytä kääntämällä kytkin B
asentoon "I"
,
tyhjennä kääntämällä kytkin Basentoon "O"
ja painamalla painiketta C ) auton rengaspainetarran ohjeidenmukaisesti (sijaitsee kuljettajan oven
tasolla). Jos paine laskee jatkuvasti, vuoto ei ole hyvin tukittu; ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon
vian kor
jaamiseksi.
)Irrota paikkaussarja ja laita se paikalleen. )Aja alhaisella nopeudella (enintään 80 km/h)
korkeintaan noin 200 kilometriä.
)Mene mahdollisimmannopeasti PEUGEOT-ver ko sto n huoltokorjaamoon tai valtuutettuun korjaamoon. Kerro mekaanikolle, että olet käyttänyt
tätä paikkaussarjaa. Mekaanikko tekee rengastarkastuksen ja diagnoosin, minkä jälkeen hän kertoo, voidaankorengas korjata vai onko se vaihdettava.
