Peugeot 508 2013 Kullanım Kılavuzu (in Turkish)

8
199
Pratik bilgiler

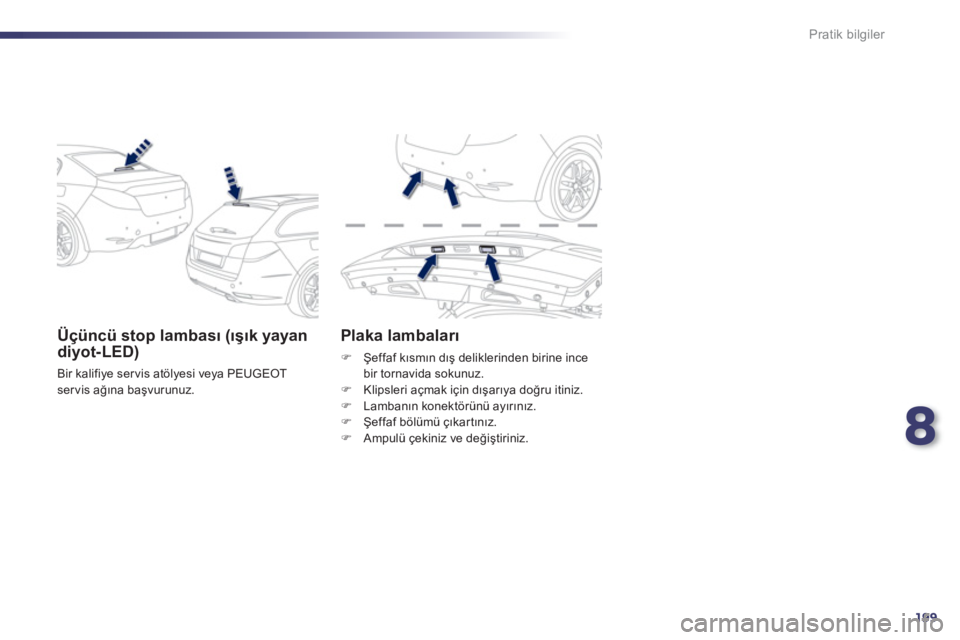

Üçüncü stop lambası (ışık yayan diyot-LED)

Bir kalifiye ser vis atölyesi veya PEUGEOT servis ağına başvurunuz.

Plaka lambaları
)
Şeffaf kısmın dış deliklerinden birine ince bir tornavida sokunuz.)
Klipsleri açmak için dışarıya doğru itiniz.)
Lambanın konektörünü ayırınız. )
Şeffaf b

200
Pratik bilgiler

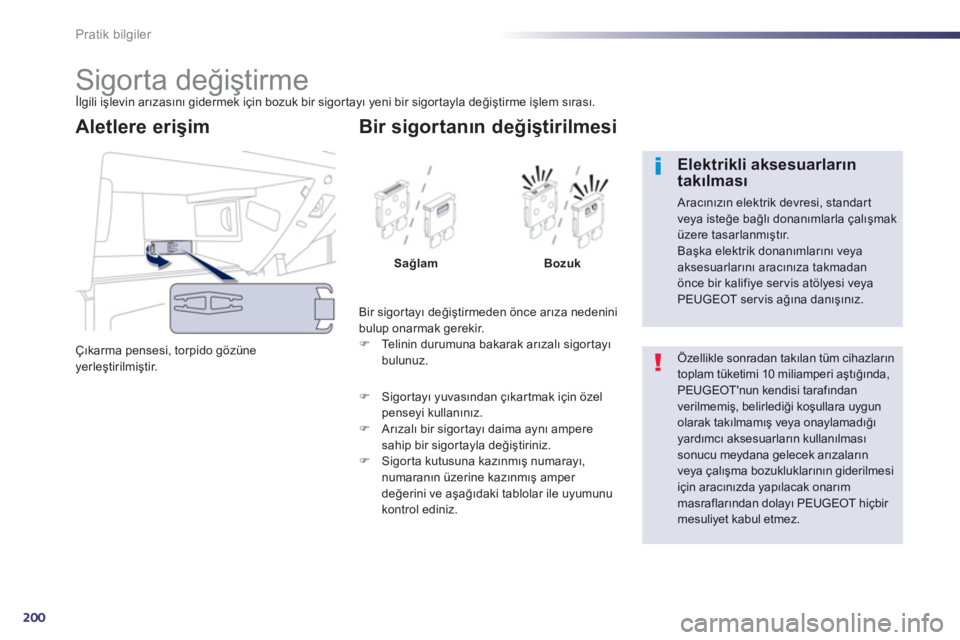

Sigorta değiştirme İlgili işlevin arızasını gidermek için bozuk bir sigor tayı yeni bir sigortayla değiştirme işlem sırası. gğş

8
201
Pratik bilgiler

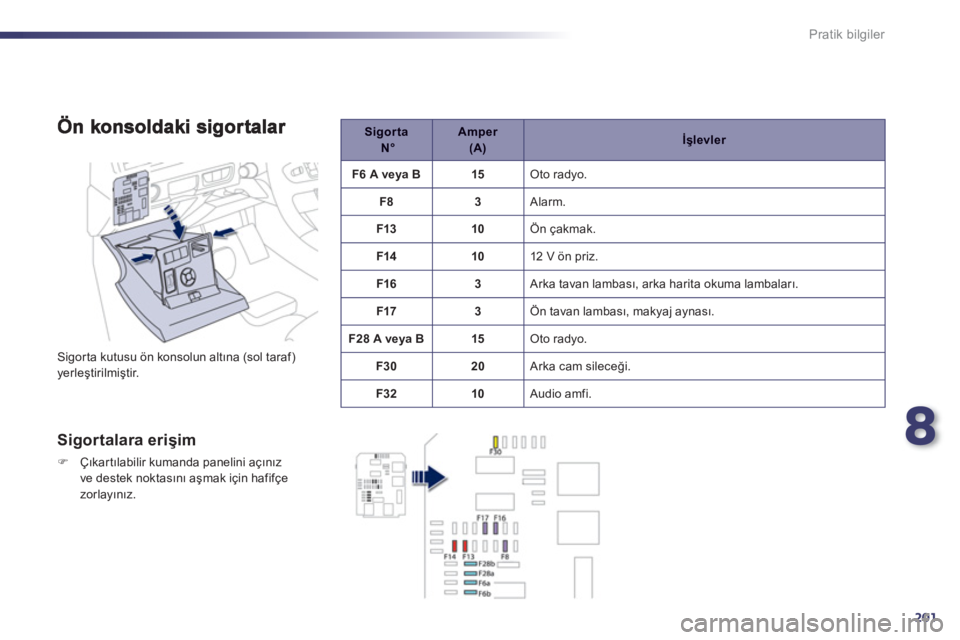

Sigor ta kutusu ön konsolun altına (sol taraf)
yerleştirilmiştir.


Sigortalara erişim
)Çıkartılabilir kumanda panelini açınız
ve destek noktasını aşmak için hafifçe
zorla
yınız.


Sigorta N°

Amper (
A)İşlevler

F6 A ve
ya B15 Oto radyo.
F
83 Alarm.
F1
310 Ön çakmak.
F1410
12 V ön priz.
F1
63 Arka tavan lambası, arka harita okuma lambaları.
F17
3 Ön tavan lambası, makyaj aynası.
F28 A ve
ya B15 Oto radyo.
F3
020 Arka cam sileceği.
F32 10
A
udio amfi.

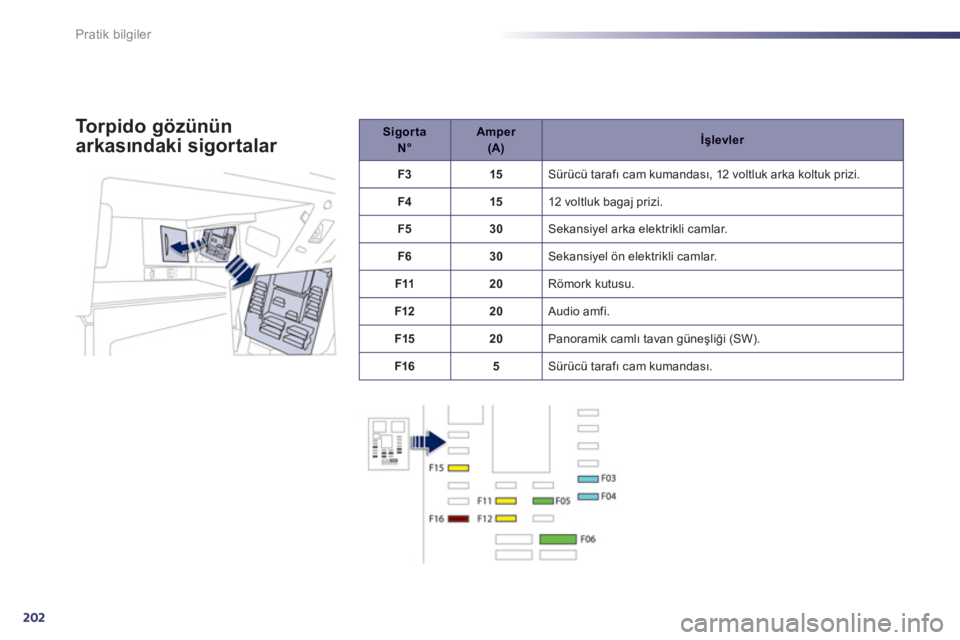

202
Pratik bilgiler
Sigorta N°

Amper
(A)

İşlevler

F3
15 Sürücü tarafı cam kumandası, 12 voltluk arka koltuk prizi.
F
415 12 voltluk bagaj prizi.
F530 Sekansiyel arka elektrikli camlar.
F
630
Sekansiyel ön elektrikli camlar.
F1
120
Römork kutusu.
F12 20
A
udio amfi.
F1
520
Panoramik camlı tavan güneşliği (SW).
F1
65 Sürücü tarafı cam kumandası.
Torpido gözünün
arkasındaki sigortalar

8
203
Pratik bilgiler

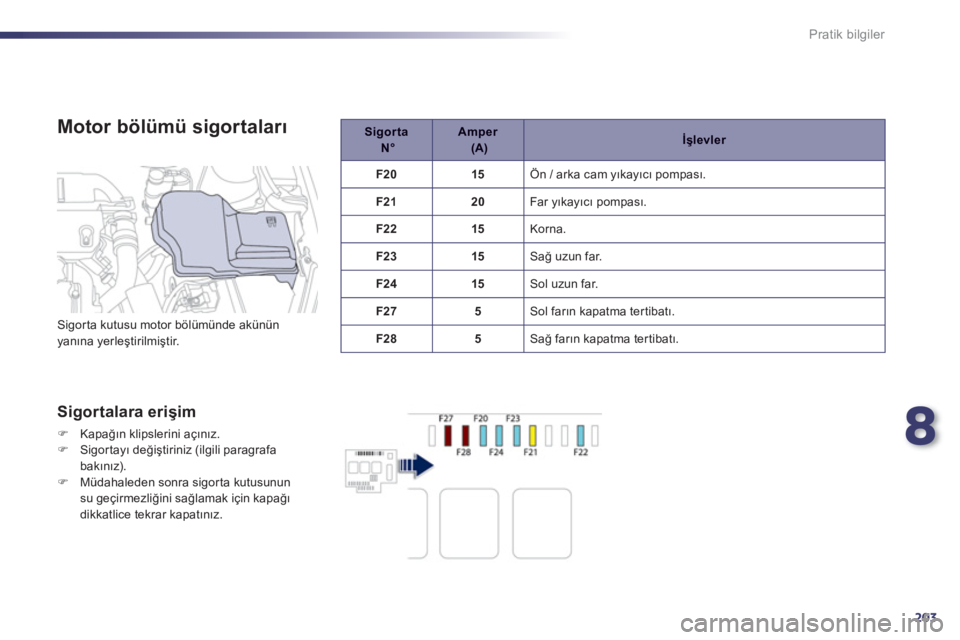

Motor bölümü sigortaları


Sigortalara erişim
)Kapağın klipslerini açınız. )Sigortayı değiştiriniz (ilgili paragrafa
bakınız).)Müdahaleden sonra sigorta kutusununsu geçirmezliğini sağlamak için kapağı
dikkatlice tekrar kapatınız.
Sigorta N°

Amper (A)

İşlevler

F20 15
Ön / arka cam
yıkayıcı pompası.
F2
120 Far yıkayıcı pompası.
F2215 Korna.
F2
315 Sağ uzun far.
F2
415 Sol uzun far.
F27 5
Sol farın kapatma ter tibatı.
F2
85 Sağ farın kapatma ter tibatı. Sigorta kutusu motor bölümünde akünün
yanına yerleştirilmiştir.

204
Pratik bilgiler

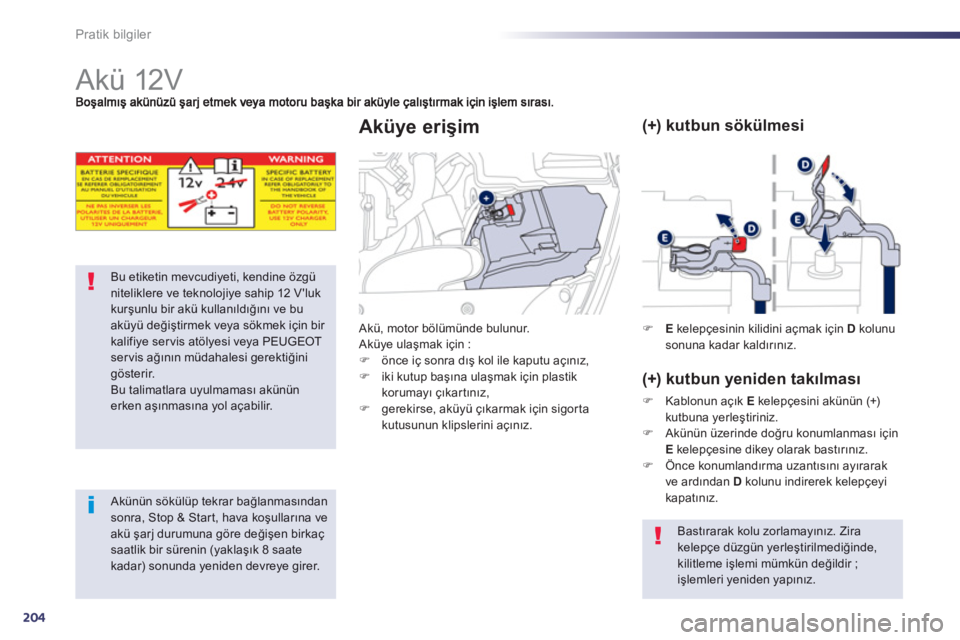

Akü 12V
Bu etiketin mevcudiyeti, kendine özgüniteliklere ve teknolojiye sahip 12 V'lukkurşunlu bir akü kullanıldığını ve buaküyü değiútirmek veya sökmek için bir kalifiye ser vis atölyesi veya PEUGEOT servis ağının müdahalesi gerektiğinigösterir.
Bu talimatlara uyulmaması akününerken aşınmasına yol açabilir.

Akünün sökülüp tekrar bağlanmasından sonra, Stop & Start, hava koşullarına veakü şarj durumuna göre değiúen birkaçsaatlik bir sürenin (yaklaşık 8 saate kadar) sonunda yeniden devreye girer.
Akü, motor bölümünde bulunur.
Aküye ulaşmak için :)
önce iç sonra dış kol ile kaputu açınız, )
iki kutup başına ulaşmak için plastikkorumayı çıkartınız, )
gerekirse, aküyü çıkarmak için sigor takutusunun klipslerini açınız.


Aküye erişim
)Ekelepçesinin kilidini açmak için D
kolunu sonuna kadar kaldırınız.


(+) kutbun sökülmesi

(+) kutbun yeniden takılması
)Kablonun açık E
kelepçesini akünün (+)kutbuna yerleştiriniz.
)Akünün üzerinde doğru konumlanması içinEkelepçesine dikey olarak bastırınız.)Önce konumlandırma uzantısını ayırarak
ve ardından D
kolunu indirerek kelepçeyi
kapatınız.
Bastırarak kolu zorlamayınız. Zira
kelepçe düzgün yerleştirilmediğinde,kilitleme işlemi mümkün değildir ;işlemleri yeniden yapınız.

8
205
Pratik bilgiler

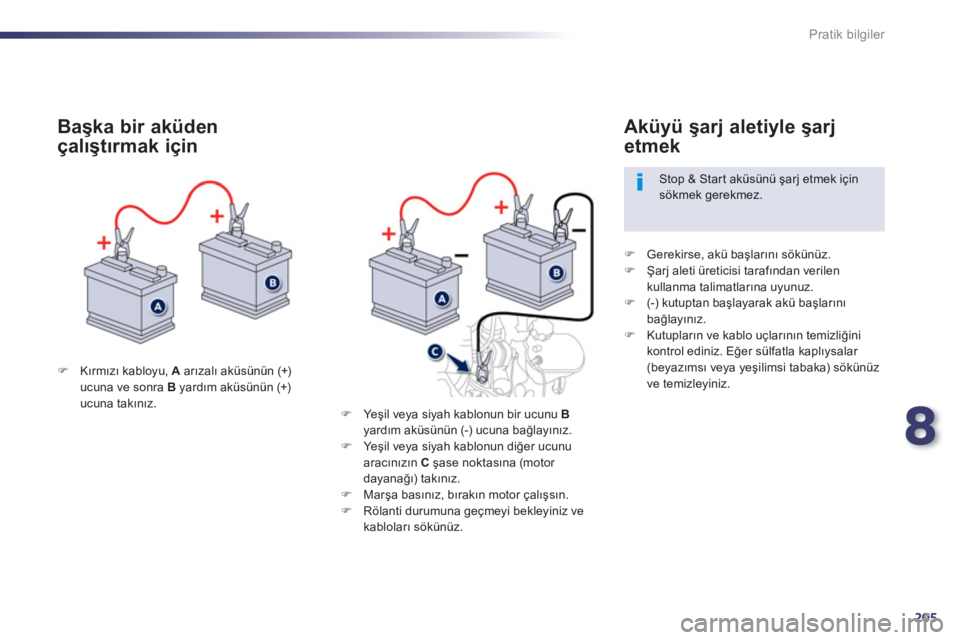

)Kırmızı kabloyu, Aarızalı aküsünün (+)ucuna ve sonra B
yardım aküsünün (+)ucuna takınız.


Başka bir ak

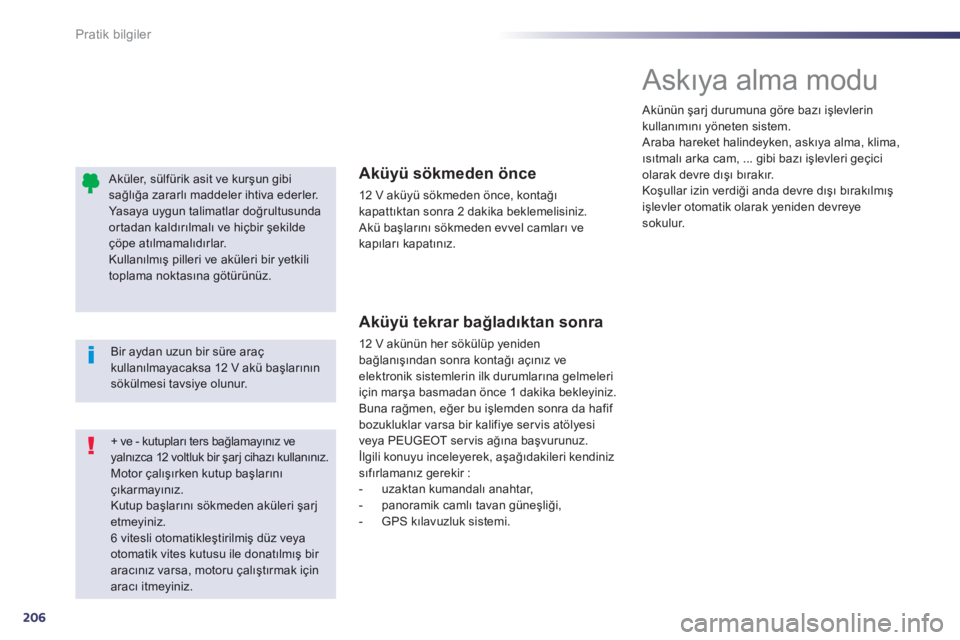

206
Pratik bilgiler
Aküler, sülfürik asit ve kurşun gibi sağlığa zararlı maddeler ihtiva ederler.Yasaya uygun talimatlar doğrultusundaortadan kaldırılmalı ve hiçbir şekildeçöpe atılmamalıdırlar.
Kullanılmış pilleri ve aküleri bir yetkilitoplama noktasına götürünüz.


+ ve - kutupları ters bağlamayınız veyalnızca 12 voltluk bir şarj cihazı kullanınız.
Motor çalışırken kutup başlarınıçõkarmayınız.
Kutup başlarını sökmeden aküleri şarjetmeyiniz.
6 vitesli otomatikleştirilmiş düz veyaotomatik vites kutusu ile donatılmış bir aracınız varsa, motoru çalıştırmak için aracı itmeyiniz.

Bir aydan uzun bir süre araçkullanılmayacaksa 12 V akü başlarının sökülmesi tavsiye olunur.


Aküyü sökmeden önce

12 V aküyü sökmeden önce, kontağı kapattıktan sonra 2 dakika beklemelisiniz.

Akü başlarını sökmeden evvel camları vekapıları kapatınız.


Aküyü tekrar bağladıktan sonra

12 V akünün her sökülüp yeniden bağlanışından sonra kontağı açınız ve elektronik sistemlerin ilk durumlarına gelmeleriiçin marşa basmadan önce 1 dakika bekleyiniz.
Buna rağmen, eğer bu işlemden sonra da hafif bozukluklar varsa bir kalifiye ser vis atölyesi
veya PEUGE
OT ser vis ağına başvurunuz.
İlgili konuyu inceleyerek, aşağıdakileri kendiniz
sıfırlamanız gerekir :


- uzaktan kumandalı anahtar,

- panoramik camlı tavan güneşli÷i,

- GPS kılavuzluk sistemi.









Askıya alma modu
Akünün şarj durumuna göre bazı işlevlerin
kullanımını yöneten sistem.
Araba hareket halindeyken, askıya alma, klima,
ısıtmalı arka cam, ... gibi bazı işlevleri geçici
olarak devre dışı bırakır.
Koşullar izin verdiği anda devre dışı bırakılmışiúlevler otomatik olarak yeniden devreye sokulur.

8
207
Pratik bilgiler
Akünün yeterli bir şarj seviyesini korumak için
bazı işlevlerin kullanım süresini yöneten sistem.
Motor durdurulduktan sonra, audio ve telematik
sistemi, cam silecekleri, kısa farlar, tavan
lambaları... gibi işlevleri en fazla toplam
40 dakika daha kullanabilirsiniz.

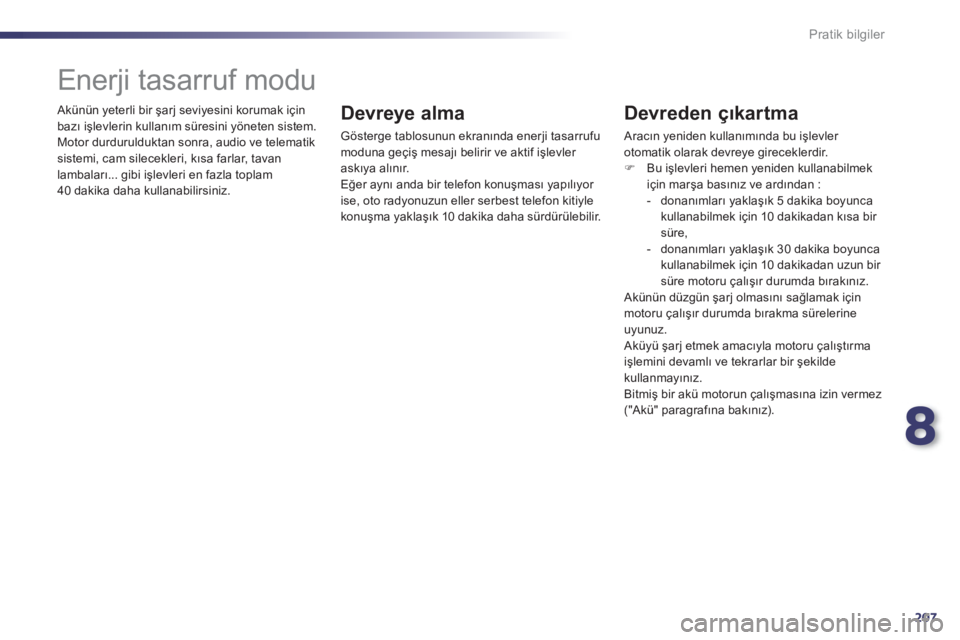

Enerji tasarruf modu
Devreye alma
Gösterge tablosunun ekranında enerji tasarrufu
moduna geçiş mesajı belirir ve aktif işlevler
askıya alınır.
Eğer aynı anda bir telefon konuşması yapılıyor
ise, oto radyonuzun eller serbest telefon kitiyle
konuşma yaklaşık 10 dakika daha sürdürülebilir.


Devreden çıkartma
Aracın yeniden kullanımında bu işlevler otomatik olarak devreye gireceklerdir.
)
Bu işlevleri hemen yeniden kullanabilmek için marşa basınız ve ardından :
- donanımları yaklaşık 5 dakika boyunca
kullanabilmek için 10 dakikadan kısa bir süre,
- donanımları yaklaşık 30 dakika boyunca
kullanabilmek için
10 dakikadan uzun bir süre motoru çalışır durumda bırakınız.

Akünün düzgün şarj olmasını sağlamak için
motoru çalışır durumda bırakma sürelerine
uyunuz.
Aküyü şarj etmek amacıyla motoru çalıştırma işlemini devamlı ve tekrarlar bir şekilde
kullanmayınız.
Bitmiş bir ak
ü motorun çalışmasına izin vermez("A kü" paragrafına bakınız).

208
Pratik bilgiler

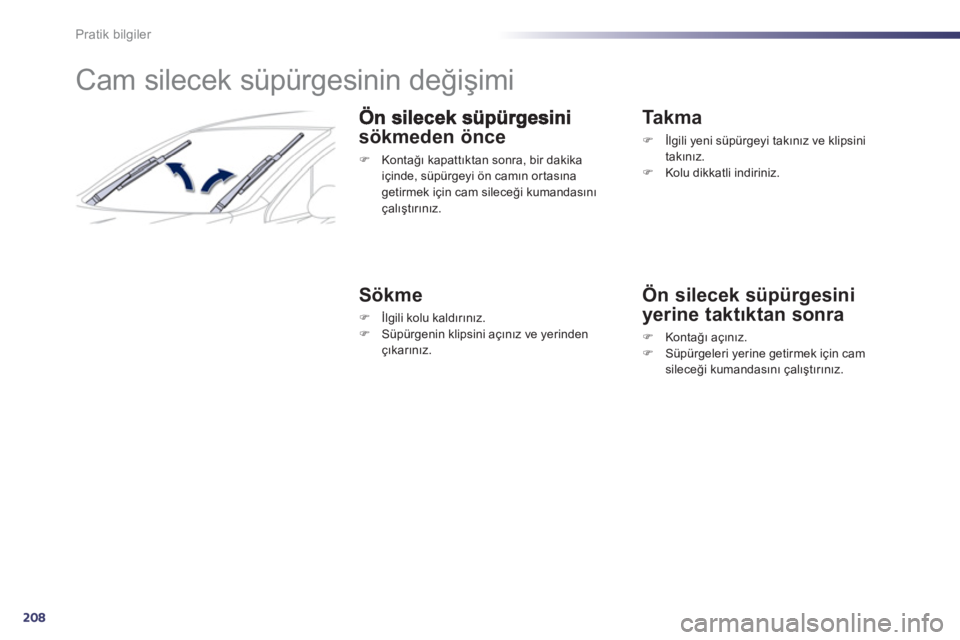

Cam silecek süpürgesinin değişimi
sökmeden önce
)
Kontağı kapattıktan sonra, bir dakika içinde, süpürgeyi ön camın or tasına
getirmek için cam sileceği kumandasını çalıştırınız.


Sökme
)
İlgili kolu kaldırınız. )
Süpürgenin klipsini açınız ve yerindençıkarınız.



Ta k m a
)İlgili yeni süpürgeyi takınız ve klipsini
takınız.
)Kolu dikkatli indiriniz.


Ön silecek süpürgesini
yerine taktıktan sonra
)Kontağı açınız. )Süpürgeleri yerine getirmek için camsileceği kumandasını çalıştırınız.
