Peugeot 508 2018 Инструкция по эксплуатации (in Russian)

9

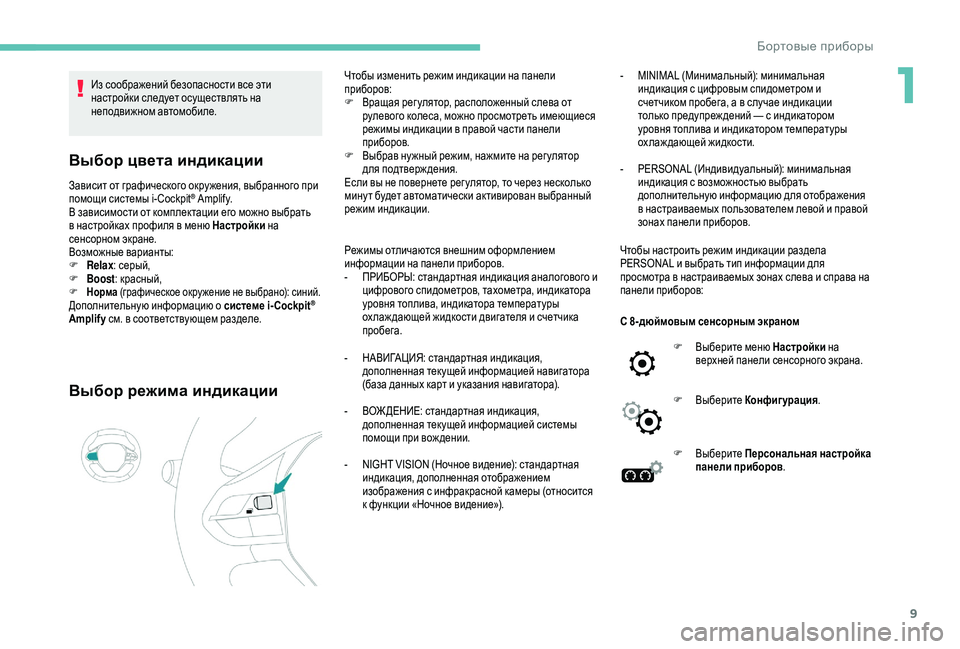

Из соображений безопасности все эти
настройки следует осуществлять на
неподвижном автомобиле.
Выбор цвета индикации
Зависит от графического окру жения, выбранного при
помощи системы i- Cockpit® A m p l i f y.
В зависимости от комплектации его можно выбрать
в настройках профиля в меню Настройки на
сенсорном экране.
Возможные варианты:
F
Re

lax : серый,
F
Bo

ost : красный,
F Норма (графическое окру жение не выбрано): синий.Дополнительную информацию о системе i- Cockpit®
Amplify см. в соответствующем разделе.
Выбор режима индикации
Чтобы изменить режим индикации на панели
приборов:
F
В

ращая рег улятор, расположенный слева от
рулевого колеса, можно просмотреть имеющиеся
режимы индикации в правой части панели
приборов.
F
В

ыбрав ну жный режим, нажмите на рег улятор
для подтверждения.
Если вы не повернете рег улятор, то через несколько
минут будет автоматически активирован выбранный
режим индикации.
Режимы отличаются внешним оформлением
информации на панели приборов.
-

П
РИБОРЫ: стандартная индикация аналогового и
цифрового спидометров, тахометра, индикатора
уровня топлива, индикатора температуры
ох лаж дающей жидкости двигателя и счетчика
пробега.
-

Н
АВИГАЦИЯ: стандартная индикация,
дополненная текущей информацией навигатора
(база данных карт и указания навигатора).
-

В
ОЖ ДЕНИЕ: стандартная индикация,
дополненная текущей информацией системы
помощи при вож дении.
-

N
IGHT VISION (Ночное видение): стандартная
индикация, дополненная отображением
изображения с инфракрасной камеры (относится
к функции «Ночное видение»). -
M INIMAL (Минимальный): минимальная
индикация с цифровым спидометром и
счетчиком пробега, а в случае индикации
только предупреж дений
— с индикатором
уровня топлива и индикатором температуры
охлаждающей жидкости.
-
P

ERSONAL (Индивидуальный): минимальная
индикация с возможностью выбрать
дополнительную информацию для отображения
в настраиваемых пользователем левой и правой
зонах панели приборов.
Чтобы настроить режим индикации раздела
PERSONAL и выбрать тип информации для
просмотра в настраиваемых зонах слева и справа на
панели приборов:
С 8-дюймовым сенсорным экраном F
В

ыберите меню Настройки на
верхней панели сенсорного экрана.
F
В

ыберите Конфигурация .
F
В

ыберите Персональная настройка
панели приборов .
1
Бортовые приборы

10

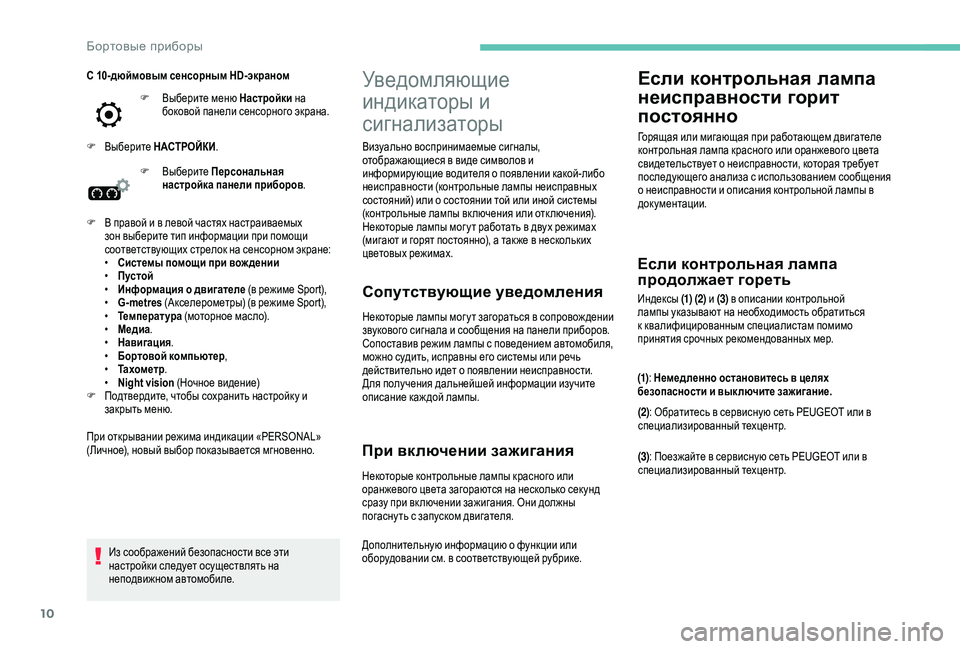

Уведомляющие
индикаторы и
сигнализаторы
Сопутствующие уведомления
Некоторые лампы мог у т загораться в сопровож дении
звукового сигнала и сообщения на панели приборов.
Сопоставив режим лампы с поведением автомобиля,
можно судить, исправны его системы или речь
действительно идет о появлении неисправности.
Для получения дальнейшей информации изучите
описание каж дой лампы.
При включении зажигания
Некоторые контрольные лампы красного или
оранжевого цвета загораются на несколько сек унд
сразу при вк лючении зажигания. Они должны
погасну ть с запуском двигателя.
Если контрольная лампа
неисправности горит
постоянно
Горящая или мигающая при работающем двигателе
контрольная лампа красного или оранжевого цвета
свидетельствует о неисправности, которая требует
последующего анализа с использованием сообщения
о неисправности и описания контрольной лампы в
документации.
Если контрольная лампа
продолжает гореть
Индексы (1) (2) и (3) в описании контрольной
лампы указывают на необходимость обратиться
к квалифицированным специалистам помимо
принятия срочных рекомендованных мер.
(1) : Немедленно остановитесь в целях
безопасности и вык лючите зажигание.
(2): Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
(3) : Поезжайте в сервисную сеть PEUGEOT или в
специализированный техцентр.
Из соображений безопасности все эти
настройки следует осуществлять на
неподвижном автомобиле. Визуально воспринимаемые сигналы,
отображающиеся в виде символов и
информирующие водителя о появлении какой-либо
неисправности (контрольные лампы неисправных
состояний) или о состоянии той или иной системы
(контрольные лампы вк лючения или отк лючения).
Некоторые лампы мог у т работать в двух режимах
(мигают и горят постоянно), а так же в нескольких
цветовых режимах.
Дополнительную информацию о функции или
оборудовании см. в соответствующей рубрике.
F
В

ыберите
Персональная
настройка панели приборов .
F
В п

равой и в левой частях настраиваемых
зон выберите тип информации при помощи
соответствующих стрелок на сенсорном экране:
•

С

истемы помощи при вож дении
•

П

устой
•
И
нформация о двигателе (в режиме Sport),
•
G
-metres (Акселерометры) (в режиме Sport),
•

Т

емпература (моторное масло).
•

М

едиа .
•

Н

авигация .
•

Б

ортовой компьютер ,
•

Т

ахометр .
•

N

ight vision (Ночное видение)
F
П

одтвердите, чтобы сохранить настройку и
закрыть меню.
При открывании режима индикации «PERSONAL»
(Личное), новый выбор показывается мгновенно. С 10-дюймовым сенсорным HD-экраном F
В

ыберите меню Настройки
на
боковой панели сенсорного экрана.
F
В

ыберите
НАСТРОЙКИ .
Бортовые приборы

11

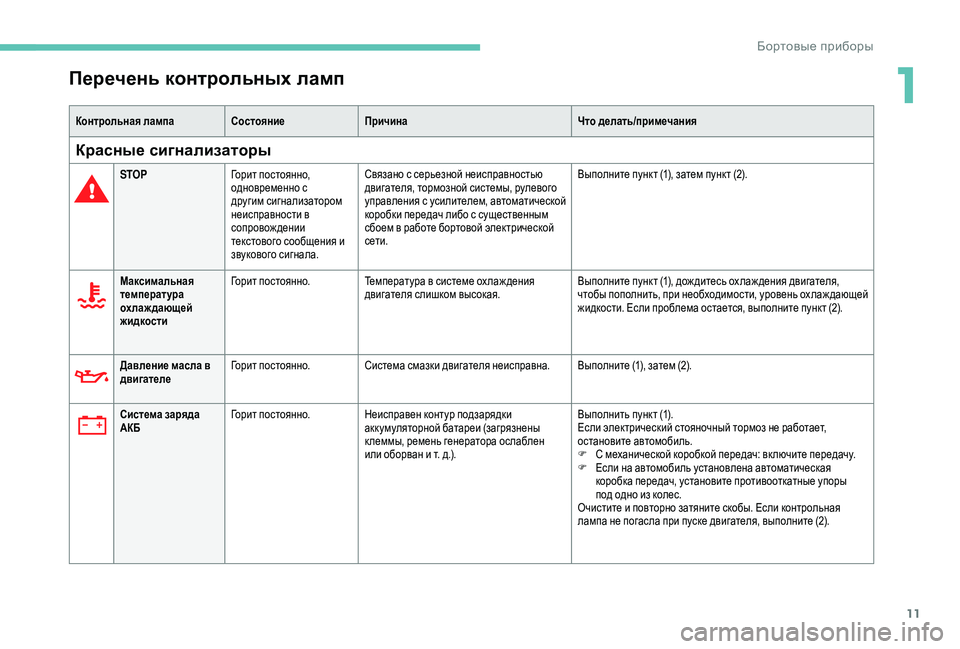

Перечень контрольных ламп
Контрольная лампаСостояниеПричина Что делать/примечания
Красные сигнализаторы
STOPГорит постоянно,
одновременно с
другим сигнализатором
неисправности в
сопровождении
текстового сообщения и
звукового сигнала. Связано с серьезной неисправностью
двигателя, тормозной системы, рулевого
управления с усилителем, автоматической
коробки передач либо с существенным
сбоем в работе бортовой электрической
сети.
Выполните пункт (1), затем пункт (2).
Максимальная
температура
охлаждающей
жидкости Горит постоянно.
Температура в системе ох лаж дения
двигателя слишком высокая. Выполните пункт (1), дож дитесь ох лаж дения двигателя,
чтобы пополнить, при необходимости, уровень ох лаж дающей
жидкости. Если проблема остается, выполните пункт (2).
Давление масла в
двигателе Горит постоянно.
Система смазки двигателя неисправна. Выполните (1), затем (2).
Система заряда
АКБ Горит постоянно.
Неисправен контур подзарядки
аккумуляторной батареи (загрязнены
к леммы, ремень генератора ослаблен
или оборван и т.
д.).Выполнить пункт (1).
Если электрический стояночный тормоз не работает,
остановите автомобиль.
F
С м

еханической коробкой передач: вк лючите передачу.
F
Е

сли на автомобиль установлена автоматическая
коробка передач, установите противооткатные упоры
под одно из колес.
Очистите и повторно затяните скобы. Если контрольная
лампа не погасла при пуске двигателя, выполните (2).
1
Бортовые приборы

12

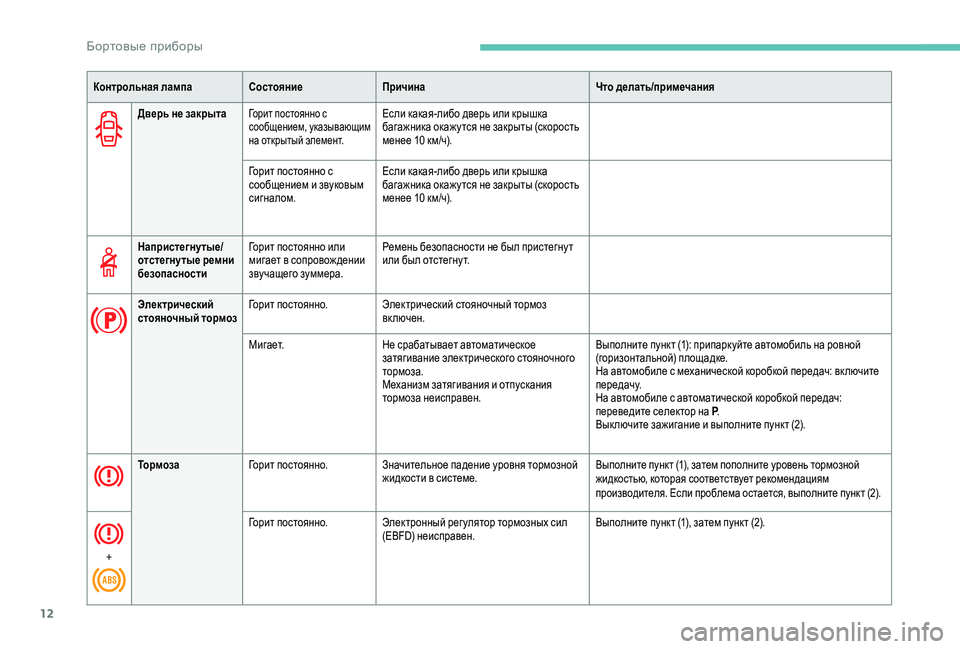

Дверь не закрытаГорит постоянно с
сообщением, указывающим
на открытый элемент.Если какая-либо дверь или крышка
багажника окажу тся не закрыты (скорость
менее 10 км/ч).
Горит постоянно с
сообщением и звуковым
сигналом. Если какая-либо дверь или крышка
багажника окажу тся не закрыты (скорость
менее 10 км/ч).
Контрольная лампа
СостояниеПричина Что делать/примечания
Напристегнутые/
отстегнутые ремни
безопасности Горит постоянно или
мигает в сопровож дении
звучащего зуммера. Ремень безопасности не был пристегну т
или был отстегну т.
Электрический
стояночный тормоз Горит постоянно.
Электрический стояночный тормоз
включен.
Мигает. Не срабатывает автоматическое
затягивание электрического стояночного
тормоза.
Механизм затягивания и отпускания
тормоза неисправен. Выполните пункт (1): припарк уйте автомобиль на ровной
(горизонтальной) площадке.
На автомобиле с механической коробкой передач: вк лючите
передачу.
На автомобиле с автоматической коробкой передач:
переведите селектор на P
.
Вык лючите зажигание и выполните пункт (2).
Тормоза Горит постоянно. Значительное падение уровня тормозной
жидкости в системе.
Выполните пункт (1), затем пополните уровень тормозной
жидкостью, которая соответствует рекомендациям
производителя. Если проблема остается, выполните пункт (2).
+ Горит постоянно.
Электронный рег улятор тормозных сил
(EBFD) неисправен. Выполните пункт (1), затем пункт (2).
Бортовые приборы

13
Контрольная лампаСостояниеПричина Что делать/примечания
Оранжевые контрольные лампы
ServiceЗагорается на короткое
время в сопровож дении
сообщения. Обнару жены один или несколько
несущественных сбоев в системах, не
имеющих собственной контрольной
лампы. Определите причину неисправности по сообщению на
панели приборов.
Причину некоторых неисправностей можно определить
самостоятельно, например открытую дверь или начало
перенасыщения сажевого фильтра.
В остальных случаях, например при неисправности системы
контроля низкого давления в шинах, выполните пункт (3).
Горит постоянно,
сопровождается показом
сообщения. Обнару жены одна или несколько
серьезных неисправностей, для которых
нет отдельных контрольных ламп. Определите причину неисправности по сообщению на
панели приборов, затем выполните пункт (3).
+ Горит контрольная
лампа обслуживания
и мигает красная
пиктограмма гаечного
ключа.Срок технического обслу живания
пропущен.
Только на версиях Diesel BlueHDi.
Следует провести плановое техническое обслу живание
автомобиля при первой же возможности.
Горит индикатор, а так же
отображается сообщение
«Неисправен стояночный
тормоз».
Автоматическое выключение
электрического стояночного тормоза
недоступно.
Выполните пункт (2).
(1) : Немедленно остановитесь в целях
безопасности и вык лючите зажигание. (2): Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.(3)
: Поезжайте в сервисную сеть PEUGEOT или в
специализированный техцентр.
1
Бортовые приборы

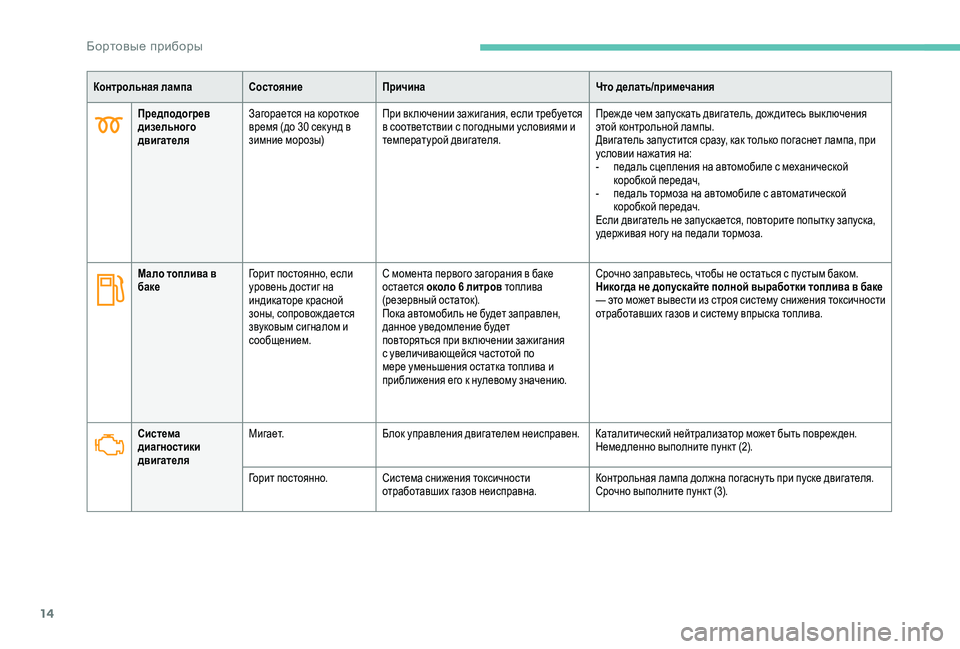

14
Предподогрев
дизельного
двигателяЗагорается на короткое
время (до 30 сек унд в
зимние морозы) При вк лючении зажигания, если требуется
в соответствии с погодными условиями и
температурой двигателя. Преж де чем запускать двигатель, дож дитесь вык лючения
этой контрольной лампы.
Двигатель запустится сразу, как только погаснет лампа, при
условии нажатия на:
-

п
едаль сцепления на автомобиле с механической
коробкой передач,
-

п
едаль тормоза на автомобиле с автоматической
коробкой передач.
Если двигатель не запускается, повторите попытк у запуска,
удерживая ног у на педали тормоза.
Мало топлива в
баке Горит постоянно, если
уровень достиг на
индикаторе красной
зоны, сопровождается
звуковым сигналом и
сообщением. С момента первого загорания в баке
остается около 6
литров топлива
(резервный остаток).
Пока автомобиль не будет заправлен,
данное уведомление будет
повторяться при включении зажигания
с увеличивающейся частотой по
мере уменьшения остатка топлива и
приближения его к нулевому значению. Срочно заправьтесь, чтобы не остаться с пустым баком.
Никогда не допускайте полной выработки топлива в баке

— это может вывести из строя систему снижения токсичности
отработавших газов и систему впрыска топлива.
Система
диагностики
двигателя Мигает.
Блок управления двигателем неисправен. Каталитический нейтрализатор может быть поврежден.
Немедленно выполните пункт (2).
Горит постоянно. Система снижения токсичности
отработавших газов неисправна. Контрольная лампа должна погасну ть при пуске двигателя.
Срочно выполните пункт (3).
Контрольная лампа
СостояниеПричина Что делать/примечания

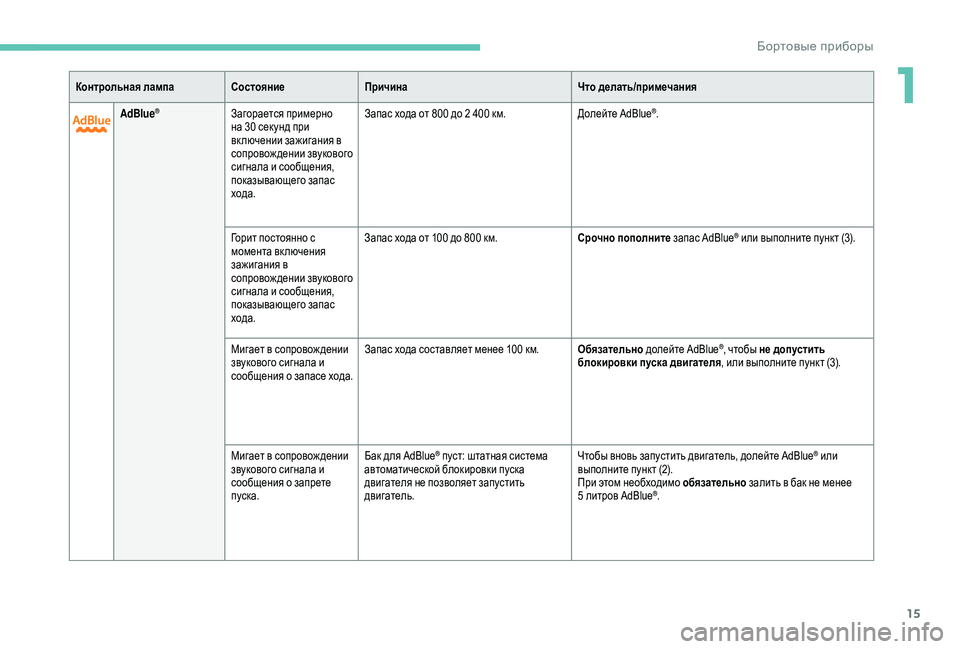

Бортовые приборы

15
AdBlue®Загорается примерно
на 30 сек унд при
вк лючении зажигания в
сопровождении звукового
сигнала и сообщения,
показывающего запас
хода.Запас хода от 800 до 2
400 км.
Долейте AdBlue®.
Горит постоянно с
момента включения
зажигания в
сопровождении звукового
сигнала и сообщения,
показывающего запас
хода. Запас хода от 100 до 800

км. Срочно пополните запас AdBlue
® или выполните пункт (3).
Мигает в сопровож дении
звукового сигнала и
сообщения о запасе хода. Запас хода составляет менее 100

км. Обязательно долейте AdBlue
®, чтобы не допустить
блокировки пуска двигателя , или выполните пункт (3).
Мигает в сопровож дении
звукового сигнала и
сообщения о запрете
пуска. Бак для AdBlue
® пуст: штатная система
автоматической блокировки пуска
двигателя не позволяет запустить
двигатель. Чтобы вновь запустить двигатель, долейте AdBlue® или
выполните пункт (2).
При этом необходимо обязательно залить в бак не менее
5

литров AdBlue
®.
Контрольная лампа
СостояниеПричина Что делать/примечания
1

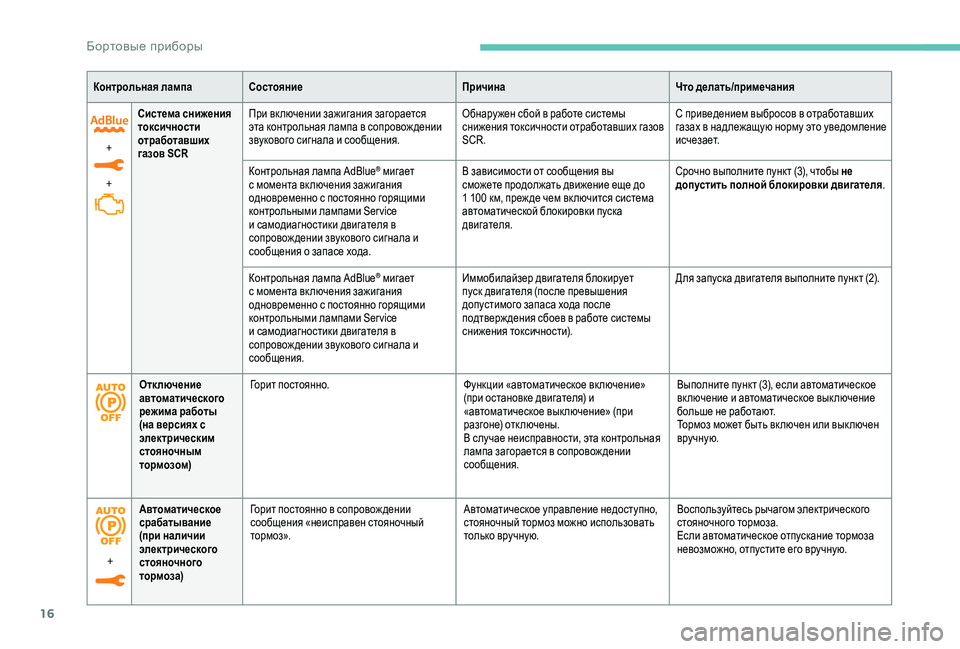

Бортовые приборы

16
+
+Система снижения
токсичности
отработавших
газов SCR
При вк лючении зажигания загорается
эта контрольная лампа в сопровож дении
звукового сигнала и сообщения.
Обнару жен сбой в работе системы
снижения токсичности отработавших газов
SCR.С приведением выбросов в отработавших
газах в надлежащую норму это уведомление
и с ч е з а е т.
Контрольная лампа AdBlue
® мигает
с момента вк лючения зажигания
одновременно с постоянно горящими
контрольными лампами Ser vice
и самодиагностики двигателя в
сопровож дении звукового сигнала и
сообщения о запасе хода. В зависимости от сообщения вы
сможете продолжать движение еще до
1
100 км, преж де чем вк лючится система
автоматической блокировки пуска
двигателя. Срочно выполните пункт (3), чтобы не
допустить полной блокировки двигателя
.
Контрольная лампа AdBlue
® мигает
с момента вк лючения зажигания
одновременно с постоянно горящими
контрольными лампами Ser vice
и самодиагностики двигателя в
сопровож дении звукового сигнала и
сообщения. Иммобилайзер двигателя блокирует
пуск двигателя (после превышения
допустимого запаса хода после
подтверж дения сбоев в работе системы
снижения токсичности).
Для запуска двигателя выполните пункт (2).
Контрольная лампа
Состояние ПричинаЧто делать/примечания
Отключение
автоматического
режима работы
(на версиях с
электрическим
стояночным
тормозом) Горит постоянно.
Функции «автоматическое включение»
(при остановке двигателя) и
«автоматическое вык лючение» (при
разгоне) отключены.
В случае неисправности, эта контрольная
лампа загорается в сопровож дении
сообщения.Выполните пункт (3), если автоматическое
вк лючение и автоматическое вык лючение
больше не работают.
Тормоз может быть вк лючен или вык лючен
вручную.
+ Автоматическое
срабатывание
(при наличии
электрического
стояночного
тормоза) Горит постоянно в сопровож дении
сообщения «неисправен стояночный
тормоз».
Автоматическое управление недоступно,
стояночный тормоз можно использовать
только вручную.Воспользуйтесь рычагом электрического
стояночного тормоза.
Если автоматическое отпускание тормоза
невозможно, отпустите его вручную.

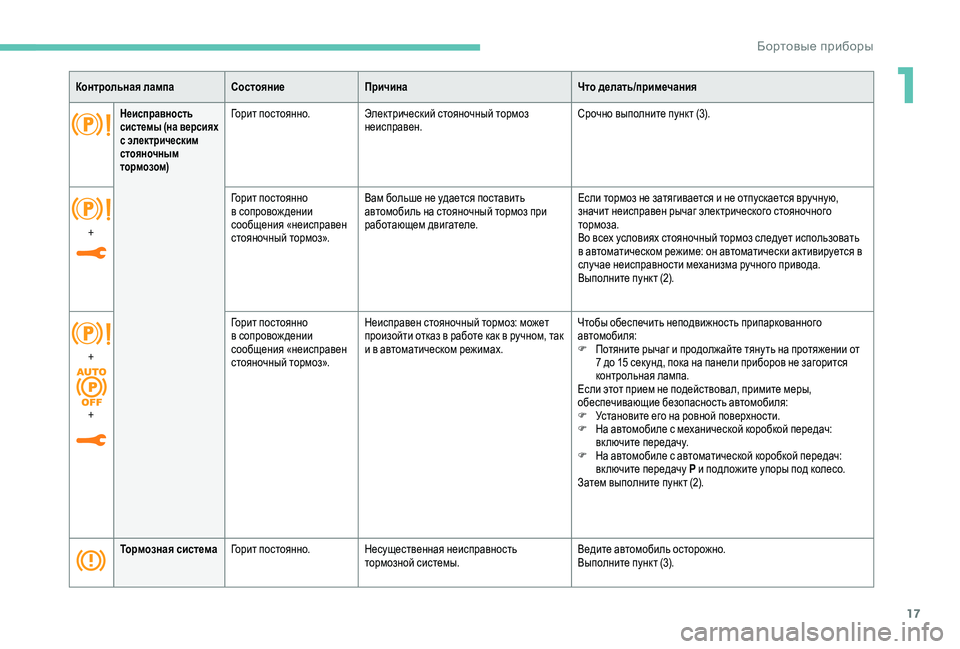

Бортовые приборы

17
Тормозная системаГорит постоянно. Несущественная неисправность
тормозной системы. Ведите автомобиль осторожно.
Выполните пункт (3).
Контрольная лампа
СостояниеПричина Что делать/примечания
+ Горит постоянно
в сопровождении
сообщения «неисправен
стояночный тормоз».Вам больше не удается поставить
автомобиль на стояночный тормоз при
работающем двигателе.
Если тормоз не затягивается и не отпускается вручную,
значит неисправен рычаг электрического стояночного
тормоза.
Во всех условиях стояночный тормоз следует использовать
в автоматическом режиме: он автоматически активируется в
случае неисправности механизма ручного привода.
Выполните пункт (2).
Неисправность
системы (на версиях
с электрическим
стояночным
тормозом)Горит постоянно.
Электрический стояночный тормоз
неисправен. Срочно выполните пункт (3).
+
+ Горит постоянно
в сопровождении
сообщения «неисправен
стояночный тормоз».
Неисправен стояночный тормоз: может
произойти отказ в работе как в ручном, так
и в автоматическом режимах.
Чтобы обеспечить неподвижность припаркованного
автомобиля:
F
П

отяните рычаг и продолжайте тяну ть на протяжении от
7 до 15
сек унд, пока на панели приборов не загорится
контрольная лампа.
Если этот прием не подействовал, примите меры,
обеспечивающие безопасность автомобиля:
F
У

становите его на ровной поверхности.
F
Н

а автомобиле с механической коробкой передач:
включите передачу.
F
Н

а автомобиле с автоматической коробкой передач:
включите передачу P и подложите упоры под колесо.
Затем выполните пункт (2).
1

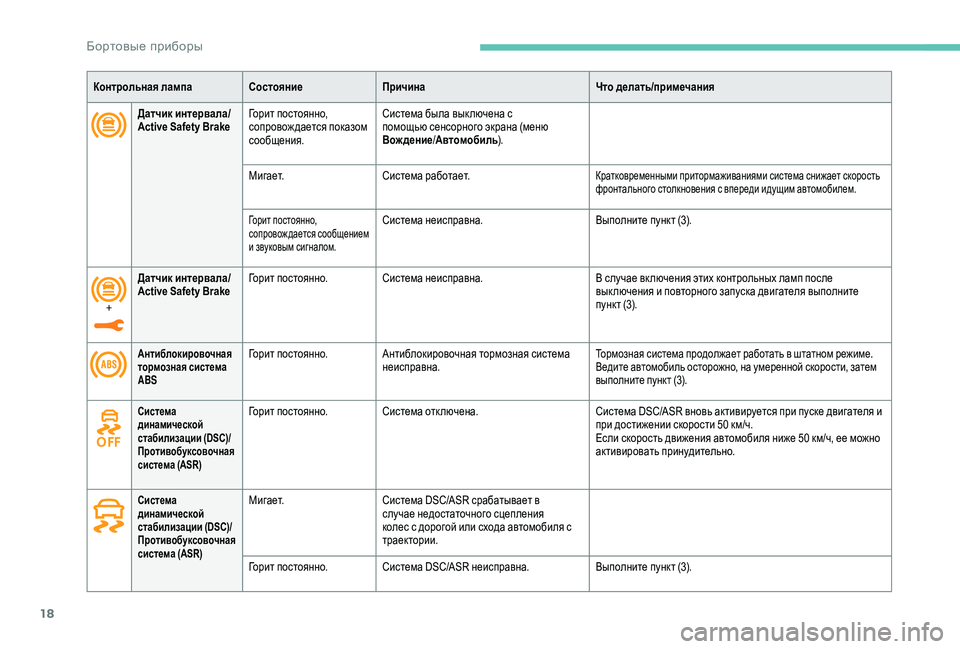

Бортовые приборы

18
Датчик интервала/
Active Safety BrakeГорит постоянно,
сопровождается показом
сообщения. Система была вык лючена с
помощью сенсорного экрана (меню
Вождение
/Автомобиль ).
Мигает. Система работает.
Кратковременными притормаживаниями система снижает скорость
фронтального столкновения с впереди идущим автомобилем.
Горит постоянно,
сопровождается сообщением
и звуковым сигналом.Система неисправна. Выполните пункт (3).
Антиблокировочная
тормозная система
ABSГорит постоянно.Антиблокировочная тормозная система
неисправна.Тормозная система продолжает работать в штатном режиме.
Ведите автомобиль осторожно, на умеренной скорости, затем
выполните пункт (3).
Контрольная лампа СостояниеПричина Что делать/примечания
Система
динамической
стабилизации (DSC)/
Противобуксовочная
система (ASR)Горит постоянно.Система отключена. Система DSC/ASR вновь активируется при пуске двигателя и
при достижении скорости 50
км/ч.
Если скорость движения автомобиля ниже 50
км/ч, ее можно
активировать принудительно.
Система
динамической
стабилизации (DSC)/
Противобуксовочная
система (ASR)Мигает. Система DSC/ASR срабатывает в
случае недостаточного сцепления
колес с дорогой или схода автомобиля с
траектории.
Горит постоянно. Система DSC/ASR неисправна. Выполните пункт (3).
+
Датчик интервала/
Active Safety Brake
Горит постоянно.
Система неисправна. В случае вк лючения этих контрольных ламп после
вык лючения и повторного запуска двигателя выполните
пункт (3).
Бортовые приборы
