179
Problemløsning

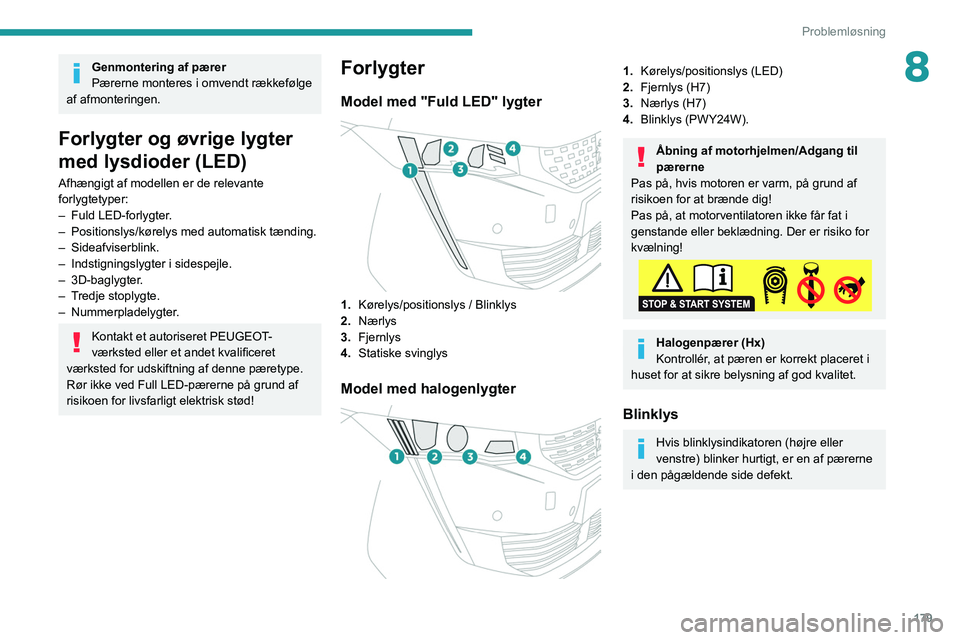

8Genmontering af pærer
Pærerne monteres i omvendt rækkefølge
af afmonteringen.
Forlygter og øvrige lygter
med lysdioder (LED)
Afhængigt af modellen er de relevante
forlygtetyper:
–

Fuld LED-forlygter
.
–

Positionslys/kørelys med automatisk tænding.
–

Sideafviserblink.
–

Indstigningslygter i sidespejle.
–

3D-baglygter.
–

T
redje stoplygte.
–
Nummerpladelygter.
Kontakt et autoriseret PEUGEOT-
værksted eller et andet kvalificeret
værksted for udskiftning af denne pæretype.
Rør ikke ved Full LED-pærerne på grund af
risikoen for livsfarligt elektrisk stød!
Forlygter
Model med "Fuld LED" lygter

1. Kørelys/positionslys / Blinklys
2. Nærlys
3. Fjernlys
4. Statiske svinglys
Model med halogenlygter

1.Kørelys/positionslys (LED)
2. Fjernlys (H7)
3. Nærlys (H7)
4. Blinklys
(PWY24W).
Åbning af motorhjelmen/Adgang til
pærerne
Pas på, hvis motoren er varm, på grund af
risikoen for at brænde dig!
Pas på, at motorventilatoren ikke får fat i
genstande eller beklædning. Der er risiko for
kvælning!
Halogenpærer (Hx)
Kontrollér, at pæren er korrekt placeret i
huset for at sikre belysning af god kvalitet.
Blinklys
Hvis blinklysindikatoren (højre eller
venstre) blinker hurtigt, er en af pærerne
i den pågældende side defekt.

180
Problemløsning

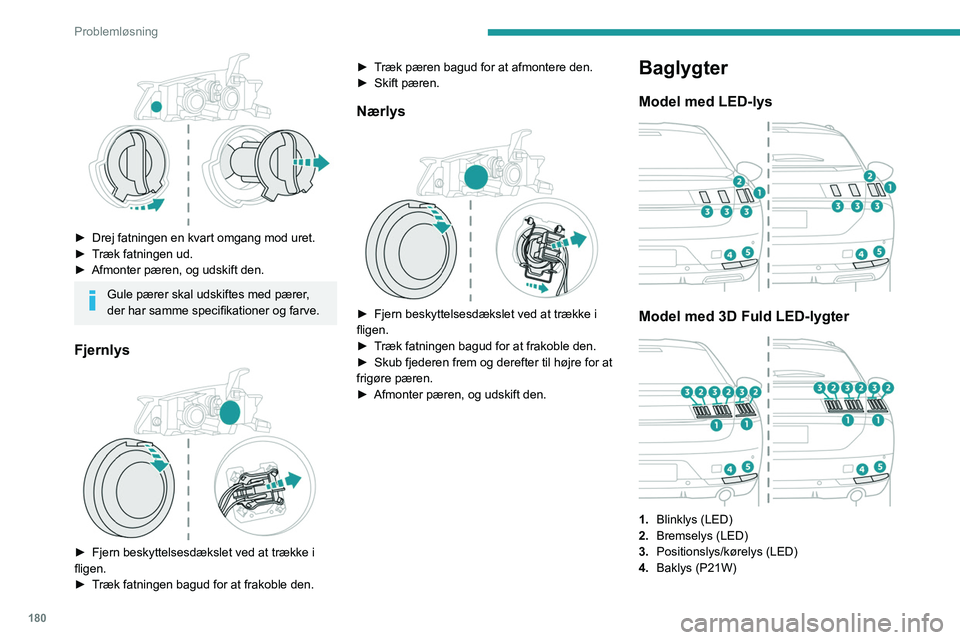

► Drej fatningen en kvart omgang mod uret.
► T ræk fatningen ud.
►

Afmonter pæren, og udskift den.
Gule pærer skal udskiftes med pærer,
der har samme specifikationer og farve.
Fjernlys

► Fjern beskyttelsesdækslet ved at trække i
fligen.
►

T
ræk fatningen bagud for at frakoble den. ►

T
ræk pæren bagud for at afmontere den.
►
Skift pæren.
Nærlys

► Fjern beskyttelsesdækslet ved at trække i
fligen.
►

T
ræk fatningen bagud for at frakoble den.
►

Skub fjederen frem og derefter til højre for at
frigøre pæren.
►


Afmonter pæren, og udskift den.
Baglygter
Model med LED-lys

Model med 3D Fuld LED-lygter

1. Blinklys (LED)
2. Bremselys (LED)
3. Positionslys/kørelys (LED)
4. Baklys (P21W)
5.Tågelygter (P21W)
Baklys/tågelygter

Baklys

Tågelygter
Disse pærer udskiftes udefra i bagkofangeren.
► Før hånden ind under kofangeren.
► Drej fatningen en kvart omgang, og tag den
ud.

181
Problemløsning

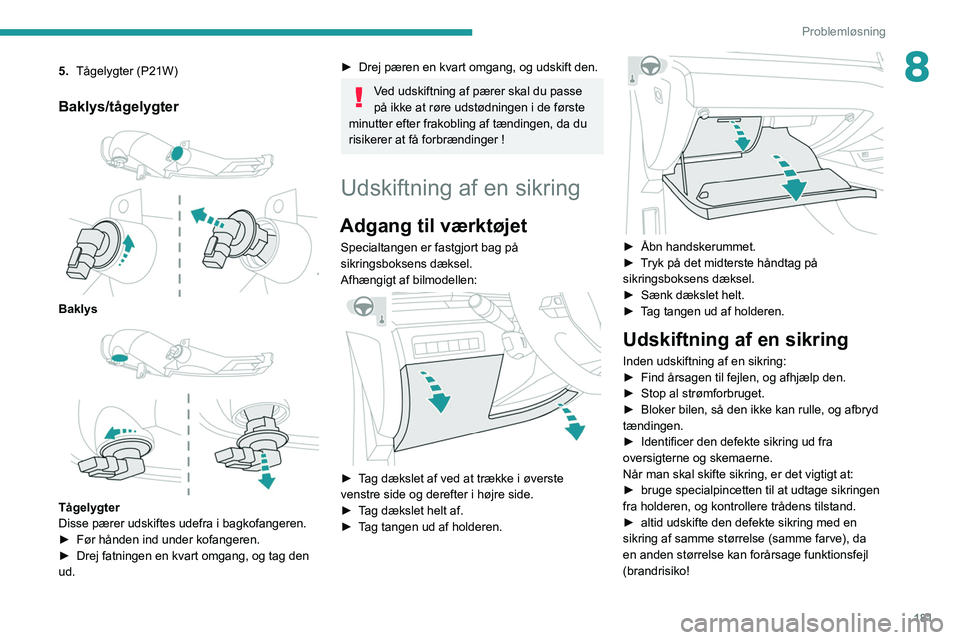

85.Tågelygter (P21W)
Baklys/tågelygter

Baklys

Tågelygter
Disse pærer udskiftes udefra i bagkofangeren.
►

Før hånden ind under kofangeren.
►


Drej fatningen en kvart omgang, og tag den
ud.
► Drej pæren en kvart omgang, og udskift den.
Ved udskiftning af pærer skal du passe
på ikke at røre udstødningen i de første
minutter efter frakobling af tændingen,
da du
risikerer
at få forbrændinger !
Udskiftning af en sikring
Adgang til værktøjet
Specialtangen er fastgjort bag på
sikringsboksens dæksel.
Afhængigt af bilmodellen:


► Tag dækslet af ved at trække i øverste
venstre side og derefter i højre side.
►

T
ag dækslet helt af.
►

T
ag tangen ud af holderen.


► Åbn handskerummet.
► T ryk på det midterste håndtag på
sikringsboksens dæksel.
►

Sænk dækslet helt.
►


T
ag tangen ud af holderen.
Udskiftning af en sikring
Inden udskiftning af en sikring:
► Find årsagen til fejlen, og afhjælp den.
►

Stop al strømforbruget.
►


Bloker bilen, så den ikke kan rulle, og afbryd
tændingen.
►


Identificer den defekte sikring ud fra
oversigterne og skemaerne.
Når man skal skifte sikring, er det vigtigt at:
►


bruge specialpincetten til at udtage sikringen
fra holderen, og kontrollere trådens tilstand.
►


altid udskifte den defekte sikring med en
sikring af samme størrelse (samme farve), da
en anden størrelse kan forårsage funktionsfejl
(brandrisiko!

182
Problemløsning

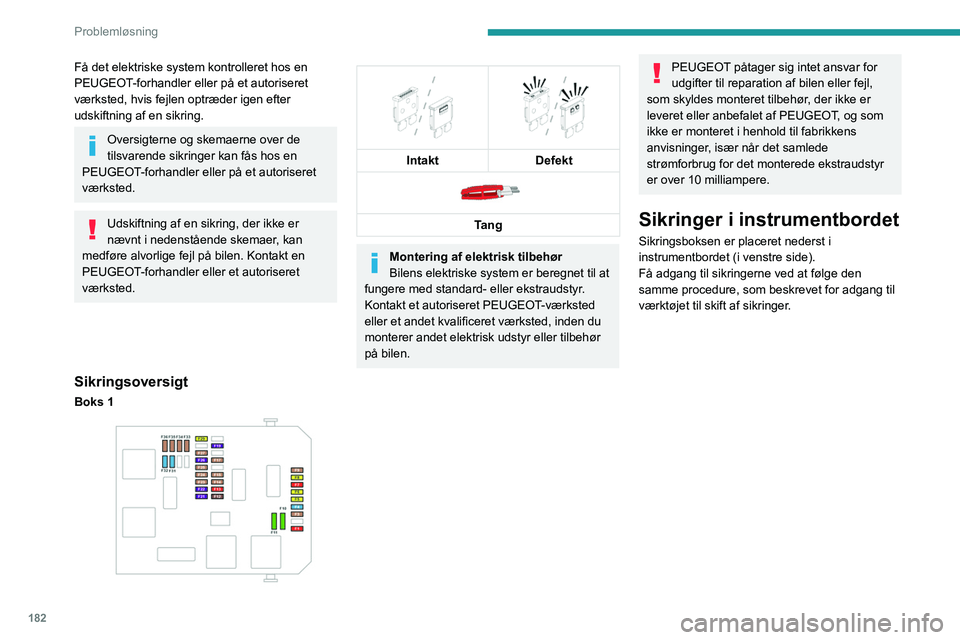

Få det elektriske system kontrolleret hos en
PEUGEOT-forhandler eller på et autoriseret
værksted, hvis fejlen optræder igen efter
udskiftning af en sikring.
Oversigterne og skemaerne over de
tilsvarende sikringer kan fås hos en
PEUGEOT-forhandler eller på et autoriseret
værksted.
Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer, kan
medføre alvorlige fejl på bilen. Kontakt en
PEUGEOT-forhandler eller et autoriseret
værksted.


Intakt
Defekt

Tang
Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at
fungere med standard- eller ekstraudstyr.
Kontakt et autoriseret PEUGEOT-værksted
eller et andet kvalificeret værksted, inden du
monterer andet elektrisk udstyr eller tilbehør
på bilen.
PEUGEOT påtager sig intet ansvar for
udgifter til reparation af bilen eller fejl,
som skyldes monteret tilbehør, der ikke er
leveret eller anbefalet af PEUGEOT, og som
ikke er monteret i henhold til fabrikkens
anvisninger, især når det samlede
strømforbrug for det monterede ekstraudstyr
er over 10 milliampere.
Sikringer i instrumentbordet
Sikringsboksen er placeret nederst i
instrumentbordet (i venstre side).
Få adgang til sikringerne ved at følge den
samme procedure, som beskrevet for adgang til
værktøjet til skift af sikringer.
Sikringsoversigt
Boks 1

183
Problemløsning
8SikringsnummerStørrelse (A) Funktioner
F1 10 AElektrokrome spejle
F3 5ATilpassede 3D-baglygter.
F4 15 AHorn.
F5 20 ASprinklervæskepumpe til bagrude (SW)
F6 20 AForrudevaskerpumpe
F7 10 ABageste USB-porte.
F8 20 ABagrudevisker (SW)
F10 30 ACentrallås.
F 11 30 ALåsning/oplåsning af bagklap.
F14 5AAlarm- og vejhjælpsopkald, alarmstyreboks
F24 5AHiFi-forstærker
F27 5AAlarmsirene
F29 20 ALydanlæg med berøringsskærm.
F31 15 A12
V tilbehørsstik ved bagsæder
F32 15 ACigartænder/12
V-stik ved forsæder
Boks 2

184
Problemløsning

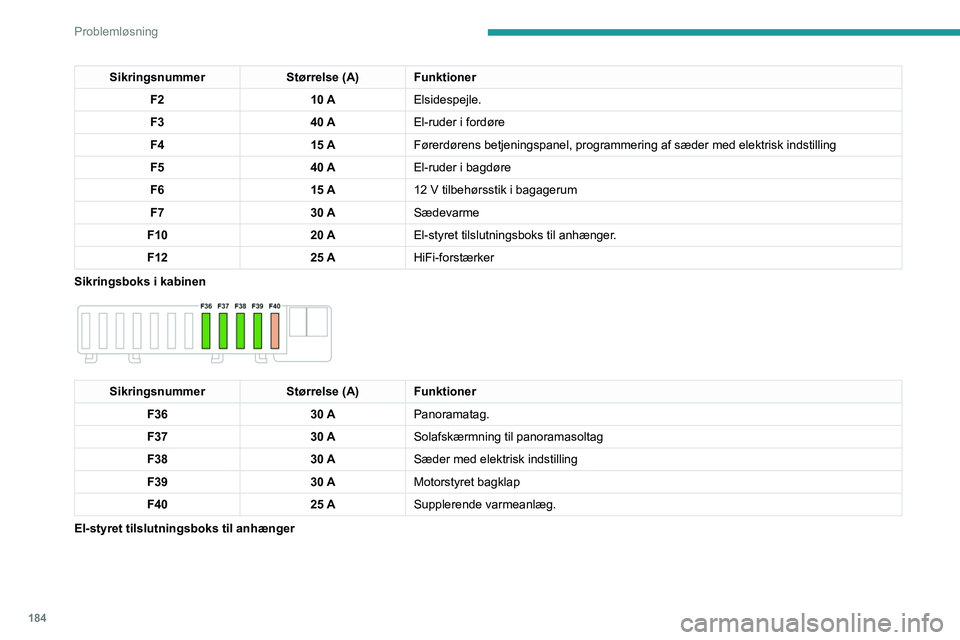

SikringsnummerStørrelse (A) Funktioner
F2 10 AElsidespejle.
F3 40 AEl-ruder i fordøre
F4 15 AFørerdørens betjeningspanel, programmering af sæder med elektri\
sk indstilling
F5 40 AEl-ruder i bagdøre
F6 15 A12
V tilbehørsstik i bagagerum
F7 30 ASædevarme
F10 20 AEl-styret tilslutningsboks til anhænger.
F12 25 AHiFi-forstærker
Sikringsboks i kabinen


Sikringsnummer Størrelse (A) Funktioner
F36 30 APanoramatag.
F37 30 ASolafskærmning til panoramasoltag
F38 30 ASæder med elektrisk indstilling
F39 30 AMotorstyret bagklap
F40 25 ASupplerende varmeanlæg.
El-styret tilslutningsboks til anhænger

Sikringer i motorrum
Sikringsboksen er placeret i motorrummet ved
batteriet.
Adgang til sikringerne

► Udløs de to låse A.
► Afmonter låget.
► Skift sikringen.

185
Problemløsning
8

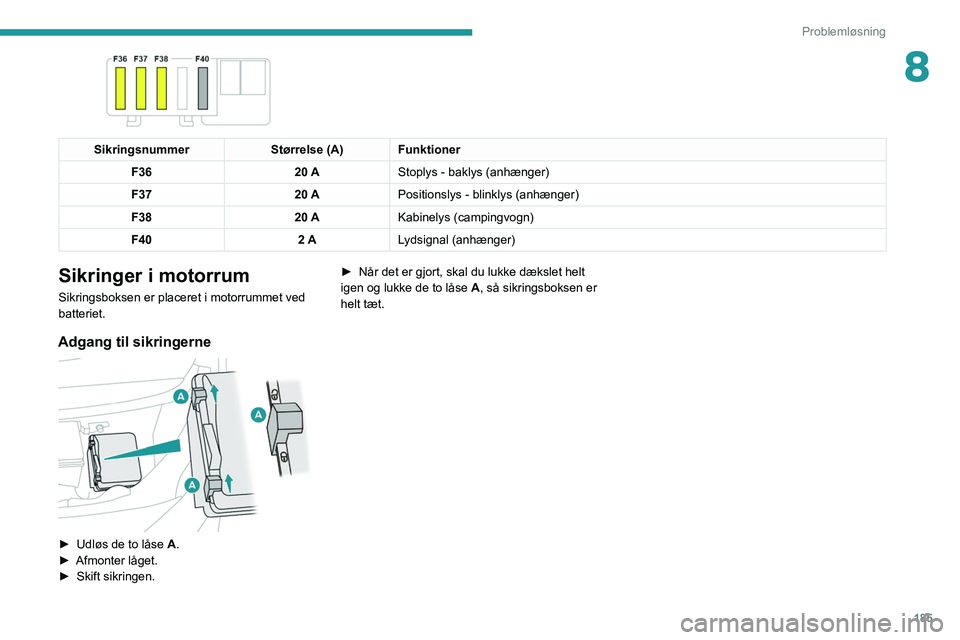

SikringsnummerStørrelse (A) Funktioner
F36 20 AStoplys - baklys (anhænger)
F37 20 APositionslys - blinklys (anhænger)
F38 20 AKabinelys (campingvogn)
F40 2 ALydsignal (anhænger)
Sikringer i motorrum
Sikringsboksen er placeret i motorrummet ved
batteriet.
Adgang til sikringerne

► Udløs de to låse A.
► Afmonter låget.
►

Skift sikringen. ►


Når det er gjort, skal du lukke dækslet helt
igen og lukke de to låse A
, så sikringsboksen er
helt tæt.

186
Problemløsning
Sikringsoversigt

SikringsnummerStørrelse (A) Funktioner
F5 50 ABlinklys i højre side - forreste højre positionslys - højre sto\
plys - venstre baklys - højre
tågelys.
F16 20 AKørelys.
F18 10 AHøjre fjernlys.
F19 10 AVenstre fjernlys.
F24 40 AEl-styret tilslutningsboks til anhænger.
F27 25 AHøjre nærlysforlygte - højre baklys - venstre tågelys - bage\
ste venstre positionslys -
ekstra stoplygte.
F29 40 AForrudeviskere.
F32 80 AVenstre nærlysforlygte - statisk svinglys - sideblinklys - venstre bli\
nklys - forreste venstre
positionslys og bageste højre positionslys - venstre stoplys - nummer\
pladelys.
12 V batteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Blyholdige startbatterier
Disse batterier indeholder skadelige
stoffer (svovlsyre og bly).
De skal bortskaffes miljørigtigt og under ingen
omstændigheder som husholdningsaffald.
Indlever brugte batterier på genbrugspladsen
eller et andet godkendt indsamlingssted.
Beskyt øjne og ansigt inden håndtering
af batteriet.
Alt arbejde på batteriet skal foretages et sted
med god ventilation på afstand af åben ild og
gnister for at undgå risiko for eksplosion og
brand.
Vask hænder bagefter.
Adgang til batteriet
Batteriet er placeret i motorrummet.

187
Problemløsning
812 V batteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Blyholdige startbatterier
Disse batterier indeholder skadelige
stoffer (svovlsyre og bly).
De skal bortskaffes miljørigtigt og under ingen
omstændigheder som husholdningsaffald.
Indlever brugte batterier på genbrugspladsen
eller et andet godkendt indsamlingssted.
Beskyt øjne og ansigt inden håndtering
af batteriet.
Alt arbejde på batteriet skal foretages et sted
med god ventilation på afstand af åben ild og
gnister for at undgå risiko for eksplosion og
brand.
Vask hænder bagefter.
Adgang til batteriet
Batteriet er placeret i motorrummet.

Sådan får du adgang til plus-polen (+):
► Åbn motorhjelmen ved at aktivere det
indvendige udløsergreb og dernæst det
udvendige betjeningsgreb.
►

Hæv motorhjelmen.
(+)

pluspol.
Denne pol har en slip-let-klemme.
(-) minuspol.
Der er ikke adgang til minuspolen; derfor er der
et separat stelpunkt tæt ved batteriet.
Motorstart med et andet
batteri
Hvis din bils batteri er fladt, kan motoren startes
med et hjælpebatteri (ekstra eller monteret i en
anden bil) og startkabler eller med en booster.
Start aldrig motoren, samtidig med at der
tilsluttes en batterilader.
Brug aldrig en booster på 24
V eller derover.
Kontroller først, at hjælpebatteriet har en
nominel spænding på 12 V og en kapacitet på
mindst svarende til det afladede batteri.
De to biler må ikke være i berøring med
hinanden.
Sluk alt det udstyr, der bruger el
(audiosystem, vinduesviskere, lygter mv.) på
begge biler.
Pas på, at startkablerne ikke kommer tæt på
motorens bevægelige dele (ventilator, rem
mv.).
Plus-polen (+) må ikke frakobles, når motoren
er i gang.


► Løft plastdækslet på (+) polen, hvis bilen er
udstyret med et.
►

T
ilslut det røde kabel på plus-polen (+) på det
afladede batteri A (ved den vinklede metaldel)
og derefter til plus-polen (+) på hjælpebatteriet B
eller boosteren.
►

T
ilslut den ene ende af det grønne eller
sorte kabel til minus-polen (-) på hjælpebatteriet

188
Problemløsning
B eller boosteren (eller til et stelpunkt på den
anden bil).
►
T
ilslut den anden ende af det grønne eller
sorte kabel på stelpunktet C.
►

Start motoren på den anden bil, og lad
motoren arbejde i nogle minutter

.
►

Aktiver starteren på den afladede bil, og lad
motoren arbejde.
Hvis motoren ikke starter med det samme, skal
tændingen afbrydes. Forsøg at starte igen efter
et par minutter

.
►

V
ent, indtil den arbejder i tomgang.
►

Frakobl startkablerne i modsat rækkefølge

.
►

Sæt
plastdækslet på (+) polen igen, hvis bilen
er udstyret med et.
►

Lad motoren arbejde i mindst 30 minutter
,
mens du holder stille, så batteriet kan lade
tilstrækkeligt op.
Kør forsigtigt de første 30 minutter efter
motoren er startet.
Forsøg aldrig at starte motoren ved at
skubbe bilen, hvis den har automatgear.
Genopladning af batteriet
med en batterioplader
For optimal batterilevetid skal der opretholdes en
tilstrækkelig ladestand på batteriet.
I nogle tilfælde kan det være nødvendigt at
oplade batteriet:
–

Hvis bilen primært anvendes til korte ture.
– Hvis bilen skal holde stille i flere uger .
Kontakt en PEUGEOT-forhandler eller et
autoriseret værksted.
Hvis du selv vil oplade batteriet, må du
kun bruge en oplader, der er beregnet til
12

V blyakkumulatorer.
Følg producentens anvisninger til
opladeren.
Polerne må aldrig tilsluttes omvendt.
Det er ikke nødvendigt at frakoble
batteriet.
►

Afbryd tændingen.
►


Sluk for alt elektrisk udstyr (lydsystem, lys,
rudeviskere mv

.).


► For at undgå farlige gnister skal du slukke for
opladeren B
, inden kablerne sættes på batteriet.
►

Kontroller
, at opladerens kabler er intakte.
► Løft plastdækslet på (+) polen, hvis bilen er
udstyret med et.
►

T
ilslut kablerne fra opladeren B på følgende
måde: •

Det røde (+) pluskabel på (+) pluspolen på
batteriet

A.
•

Det sorte (-) minuskabel på bilens stelpunkt
C

.
►

Efter endt opladning skal du slukke for
opladeren B

, inden kablerne kobles fra batteriet
A.

24v 12v
Hvis denne etiket findes,må der kun
bruges en 12 V-oplader. Ellers er der fare
for at forårsage uoprettelig skade på det
elektriske udstyr, der er forbundet med Stop &
Start-systemet.
Forsøg aldrig at oplade et frosset batteri
- Eksplosionsfare!
Hvis batteriet er frosset, skal du få det
kontrolleret på et aut. PEUGEOT-værksted
eller et andet kvalificeret værksted, der
kontrollerer, at de interne komponenter ikke er
beskadigede, og at beholderen ikke er revnet,
hvilket vil medføre risiko for, at batteriet
lækker giftig og ætsende syre.
Nogle funktioner, såsom,Stop & Start, er
ikke tilgængelige, så længe batteriet ikke
har nået en tilstrækkelig ladetilstand.
Frakobling af batteriet
For at opretholde tilstrækkelig ladetilstand på
batteriet, så motoren kan startes, anbefales det
at frakoble batteriet, hvis bilen ikke skal ud og
køre i lang tid.
Inden frakobling af batteriet:
► Luk alle døre, bagklap, ruder og tag.
► Sluk for alt elektrisk udstyr (audiosystem,
viskere, lygter mv.).
► Afbryd tændingen, og vent 4 minutter.
Du behøver kun frakoble batteriets (+) pol.
Lynkobling
Frakobling af (+) polen

► Afhængigt af udstyr, løftes plastikdækslet på
(+)-polen.
