Peugeot 508 2020 Omistajan käsikirja (in Finnish)

179

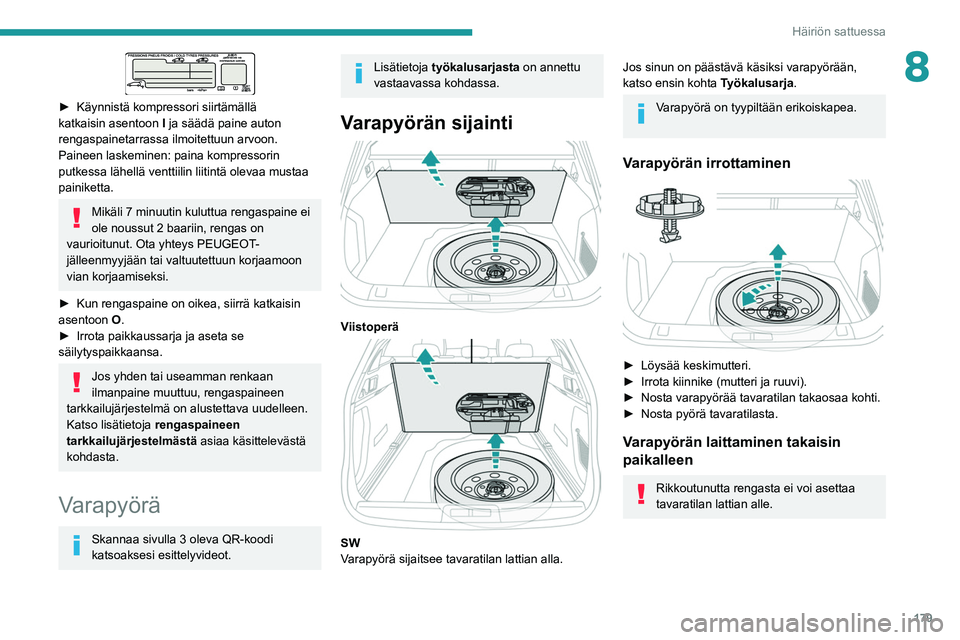

Häiriön sattuessa
8
►  Käynnistä kompressori siirtämällä katkaisin asentoon I
ja säädä paine auton
rengaspainetarrassa ilmoitettuun arvoon.
Paineen laskeminen: paina kompressorin
putkessa lähellä venttiilin liitintä olevaa mustaa
painiketta.
Mikäli 7 minuutin kuluttua rengaspaine ei ole noussut 2 baariin, rengas on
vaurioitunut. Ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon
vian korjaamiseksi.
►  Kun
  rengaspaine   on   oikea,   siirrä   katkaisin  
asentoon O

.
►  Irrota
  paikkaussarja   ja   aseta   se  
säilytyspaikkaansa.
Jos yhden tai useamman renkaan
ilmanpaine muuttuu, rengaspaineen
tarkkailujärjestelmä on alustettava uudelleen.
Katso lisätietoja rengaspaineen
tarkkailujärjestelmästä asiaa käsittelevästä
kohdasta.
Varapyörä
Skannaa sivulla 3 oleva QR-koodi
katsoaksesi esittelyvideot.
Lisätietoja työkalusarjasta on annettu
vastaavassa kohdassa.
Varapyörän sijainti

Viistoperä

SW
Varapyörä sijaitsee tavaratilan lattian alla.
Jos sinun on päästävä käsiksi varapyörään,
katso ensin kohta Työkalusarja.
Varapyörä on tyypiltään erikoiskapea.
Varapyörän irrottaminen

►  Löysää keskimutteri.
►  Irrota   kiinnike   (mutteri   ja   ruuvi).
►  Nosta
  varapyörää   tavaratilan   takaosaa   kohti.
►  Nosta
  pyörä   tavaratilasta.
Varapyörän laittaminen takaisin
paikalleen
Rikkoutunutta rengasta ei voi asettaa
tavaratilan lattian alle.

180

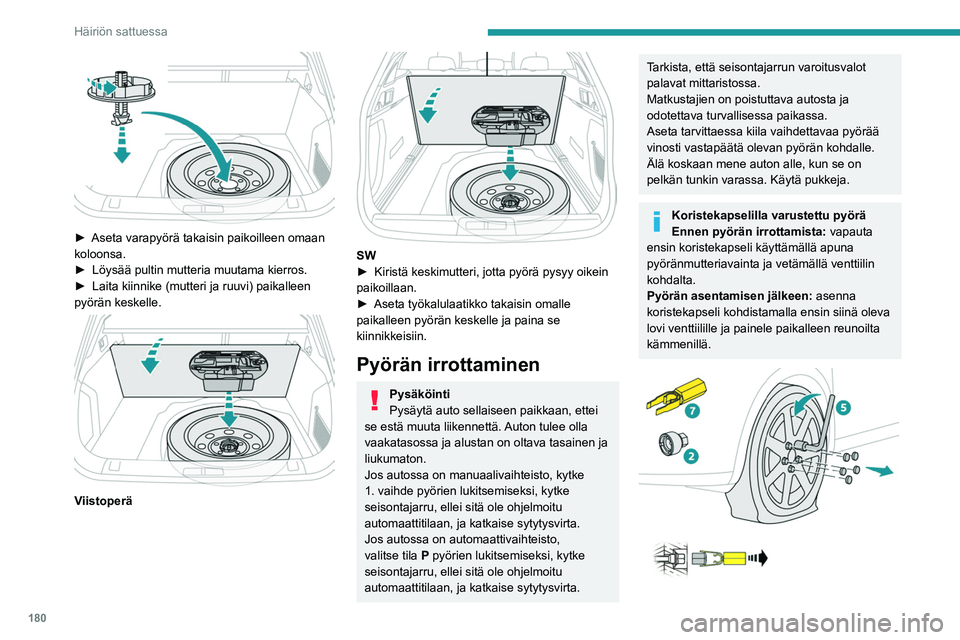

Häiriön sattuessa

►  Aseta varapyörä takaisin paikoilleen omaan koloonsa.
► Löysää   pultin   mutteria   muutama   kierros.
►  Laita
  kiinnike   (mutteri   ja   ruuvi)   paikalleen  
pyörän keskelle.

Viistoperä

SW
►  Kiristä  keskimutteri,   jotta   pyörä   pysyy   oikein  
paikoillaan.
► 

Aseta   työkalulaatikko   takaisin   omalle  
paikalleen pyörän keskelle ja paina se
kiinnikkeisiin.
Pyörän irrottaminen
Pysäköinti
Pysäytä auto sellaiseen paikkaan, ettei
se estä muuta liikennettä. Auton tulee olla
vaakatasossa ja alustan on oltava tasainen ja
liukumaton.
Jos autossa on manuaalivaihteisto, kytke
1. vaihde pyörien lukitsemiseksi, kytke
seisontajarru, ellei sitä ole ohjelmoitu
automaattitilaan, ja katkaise sytytysvirta.
Jos autossa on automaattivaihteisto,
valitse tila
P pyörien lukitsemiseksi, kytke
seisontajarru, ellei sitä ole ohjelmoitu
automaattitilaan, ja katkaise sytytysvirta.
Tarkista, että seisontajarrun varoitusvalot
palavat mittaristossa.
Matkustajien on poistuttava autosta ja
odotettava turvallisessa paikassa.
Aseta tarvittaessa kiila vaihdettavaa pyörää
vinosti vastapäätä olevan pyörän kohdalle.
Älä koskaan mene auton alle, kun se on
pelkän tunkin varassa. Käytä pukkeja.
Koristekapselilla varustettu pyörä
Ennen pyörän irrottamista: vapauta
ensin koristekapseli käyttämällä apuna
pyöränmutteriavainta ja vetämällä venttiilin
kohdalta.
Pyörän asentamisen jälkeen: asenna
koristekapseli kohdistamalla ensin siinä oleva
lovi venttiilille ja painele paikalleen reunoilta
kämmenillä.

181
Häiriön sattuessa

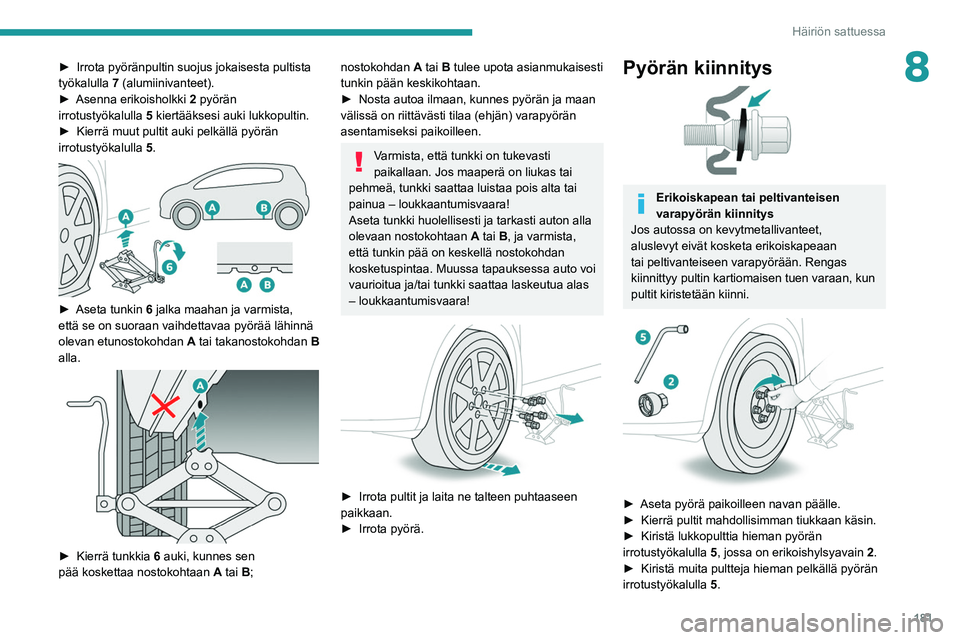

8►  Irrota pyöränpultin suojus jokaisesta pultista työkalulla 7 (alumiinivanteet).
►  Asenna
  erikoisholkki  
2
pyörän
irrotustyökalulla

5
kiertääksesi auki lukkopultin.
►  Kierrä
  muut   pultit   auki   pelkällä   pyörän  
irrotustyökalulla


5
.


►  Aseta tunkin 6 jalka maahan ja varmista,
että se on suoraan vaihdettavaa pyörää lähinnä
olevan etunostokohdan

A
tai takanostokohdan
B

alla.


►  Kierrä tunkkia 6 auki, kunnes sen
pää koskettaa nostokohtaan A tai B;
nostokohdan A tai B tulee upota asianmukaisesti
tunkin pään keskikohtaan.
►  Nosta
  autoa   ilmaan,   kunnes   pyörän   ja   maan  
välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseksi paikoilleen.
Varmista, että tunkki on tukevasti
paikallaan. Jos maaperä on liukas tai
pehmeä, tunkki saattaa luistaa pois alta tai
painua – loukkaantumisvaara!
Aseta tunkki huolellisesti ja tarkasti auton alla
olevaan nostokohtaan

A
tai B, ja varmista,
että tunkin pää on keskellä nostokohdan
kosketuspintaa. Muussa tapauksessa auto voi
vaurioitua ja/tai tunkki saattaa laskeutua alas
– loukkaantumisvaara!


►  Irrota pultit ja laita ne talteen puhtaaseen paikkaan.
► 
Irrota   pyörä.
Pyörän kiinnitys

Erikoiskapean tai peltivanteisen
varapyörän kiinnitys
Jos autossa on kevytmetallivanteet,
aluslevyt eivät kosketa erikoiskapeaan
tai peltivanteiseen varapyörään. Rengas
kiinnittyy pultin kartiomaisen tuen varaan, kun
pultit kiristetään kiinni.


►  Aseta pyörä paikoilleen navan päälle.
►  Kierrä   pultit   mahdollisimman   tiukkaan   käsin.
►  Kiristä
  lukkopulttia   hieman   pyörän  
irrotustyökalulla


5
, jossa on erikoishylsyavain
2
.
►  Kiristä
  muita   pultteja   hieman   pelkällä   pyörän  
irrotustyökalulla


5
.

182

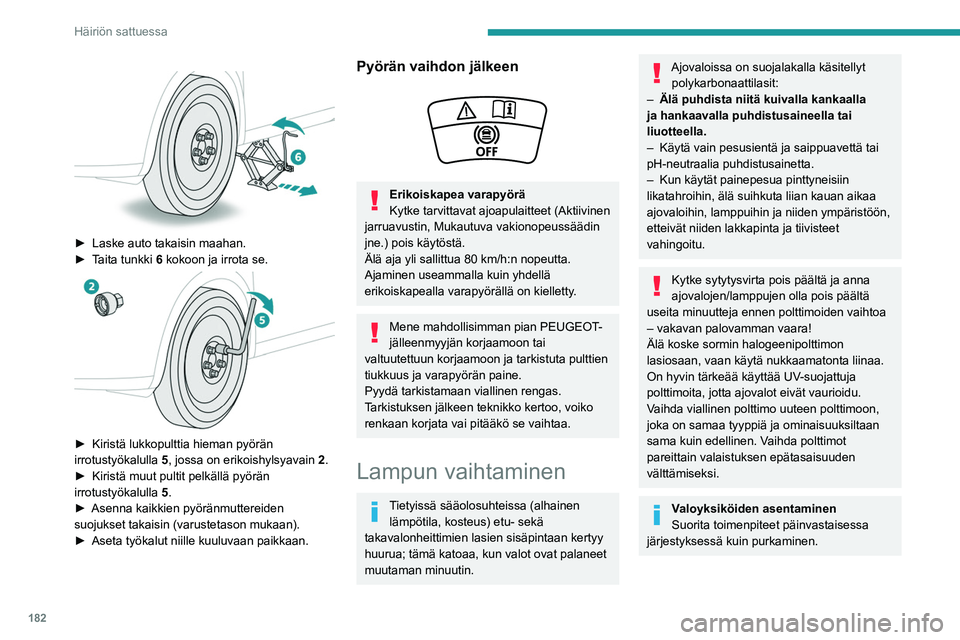

Häiriön sattuessa


►  Laske auto takaisin maahan.
►  Taita   tunkki   6 kokoon ja irrota se.


►  Kiristä lukkopulttia hieman pyörän irrotustyökalulla 5 , jossa on erikoishylsyavain 2 .
►  Kiristä
  muut   pultit   pelkällä   pyörän  
irrotustyökalulla


5
.
►  Asenna
  kaikkien   pyöränmuttereiden  
suojukset takaisin (varustetason mukaan).
► 

Aseta   työkalut   niille   kuuluvaan   paikkaan.
Pyörän vaihdon jälkeen

Erikoiskapea varapyörä
Kytke tarvittavat ajoapulaitteet (Aktiivinen
jarruavustin, Mukautuva vakionopeussäädin
jne.) pois käytöstä.
Älä aja yli sallittua 80 km/h:n nopeutta.
Ajaminen useammalla kuin yhdellä
erikoiskapealla varapyörällä on kielletty.
Mene mahdollisimman pian PEUGEOT-
jälleenmyyjän korjaamoon tai
valtuutettuun korjaamoon ja tarkistuta pulttien
tiukkuus ja varapyörän paine.
Pyydä tarkistamaan viallinen rengas.
Tarkistuksen jälkeen teknikko kertoo, voiko
renkaan korjata vai pitääkö se vaihtaa.
Lampun vaihtaminen
Tietyissä sääolosuhteissa (alhainen lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan kertyy
huurua; tämä katoaa, kun valot ovat palaneet
muutaman minuutin.
Ajovaloissa on suojalakalla käsitellyt polykarbonaattilasit:
–

Älä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuotteella.
–


Käytä vain pesusientä ja saippuavettä tai
pH-neutraalia puhdistusainetta.
–


Kun käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan aikaa
ajovaloihin, lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Kytke sytytysvirta pois päältä ja anna
ajovalojen/lamppujen olla pois päältä
useita minuutteja ennen polttimoiden vaihtoa
– vakavan palovamman vaara!
Älä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen. Vaihda polttimot
pareittain valaistuksen epätasaisuuden
välttämiseksi.
Valoyksiköiden asentaminen
Suorita toimenpiteet päinvastaisessa
järjestyksessä kuin purkaminen.

183

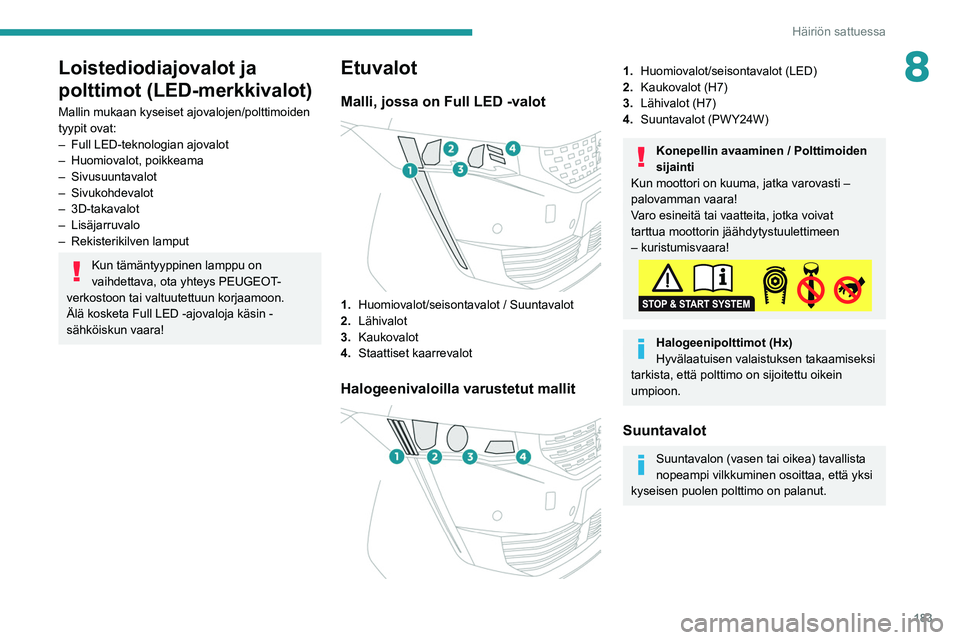

Häiriön sattuessa
8Loistediodiajovalot ja
polttimot (LED-merkkivalot)
Mallin mukaan kyseiset ajovalojen/polttimoiden
tyypit ovat:
–
Full LED-teknologian ajovalot
–


Huomiovalot, poikkeama
–

Sivusuuntavalot
–
Sivukohdevalot
–
3D-takavalot
–
Lisäjarruvalo
–

Rekisterikilven lamput
Kun tämäntyyppinen lamppu on
vaihdettava, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Älä kosketa Full LED -ajovaloja käsin -
sähköiskun vaara!
Etuvalot
Malli, jossa on Full LED -valot

1. Huomiovalot/seisontavalot / Suuntavalot
2. Lähivalot
3. Kaukovalot
4. Staattiset kaarrevalot
Halogeenivaloilla varustetut mallit

1.Huomiovalot/seisontavalot (LED)
2. Kaukovalot
  (H7)
3. Lähivalot
  (H7)
4. Suuntavalot (PWY24W)
Konepellin avaaminen / Polttimoiden
sijainti
Kun moottori on kuuma, jatka varovasti –
palovamman vaara!
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimeen
– kuristumisvaara!
Halogeenipolttimot (Hx)
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Suuntavalot
Suuntavalon (vasen tai oikea) tavallista
nopeampi vilkkuminen osoittaa, että yksi
kyseisen puolen polttimo on palanut.

184

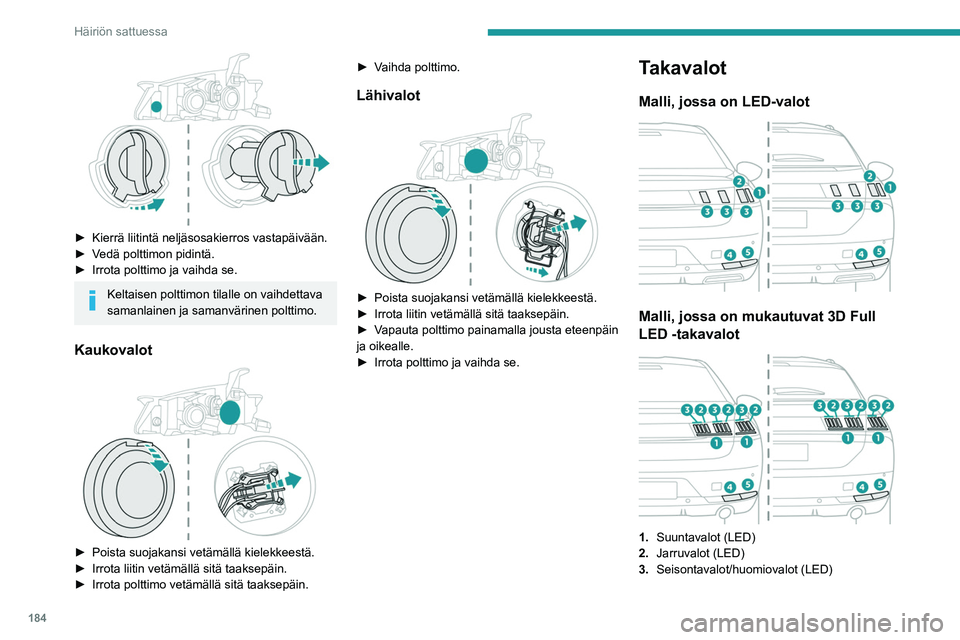

Häiriön sattuessa

►  Kierrä liitintä neljäsosakierros vastapäivään.
►  Vedä   polttimon   pidintä.
►  Irrota
  polttimo   ja   vaihda   se.
Keltaisen polttimon tilalle on vaihdettava
samanlainen ja samanvärinen polttimo.
Kaukovalot

►  Poista suojakansi vetämällä kielekkeestä.
►  Irrota   liitin   vetämällä   sitä   taaksepäin.
►  Irrota
  polttimo   vetämällä   sitä   taaksepäin.►  Vaihda
  polttimo.
Lähivalot

►  Poista suojakansi vetämällä kielekkeestä.
►  Irrota   liitin   vetämällä   sitä   taaksepäin.
►  Vapauta
  polttimo   painamalla   jousta   eteenpäin  
ja oikealle.
► 

Irrota   polttimo   ja   vaihda   se.
Takavalot
Malli, jossa on LED-valot

Malli, jossa on mukautuvat 3D Full
LED -takavalot


1.Suuntavalot (LED)
2. Jarruvalot (LED)
3. Seisontavalot/huomiovalot (LED)

185

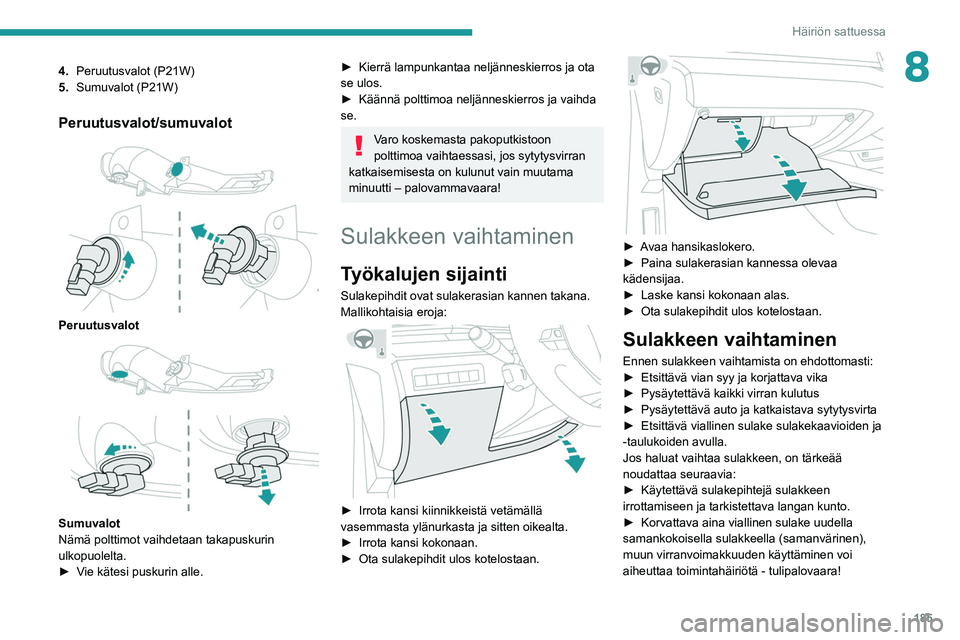

Häiriön sattuessa
84.Peruutusvalot (P21W)
5. Sumuvalot (P21W)
Peruutusvalot/sumuvalot

Peruutusvalot

Sumuvalot
Nämä polttimot vaihdetaan takapuskurin
ulkopuolelta.
►  Vie
  kätesi   puskurin   alle.
►  Kierrä lampunkantaa neljänneskierros ja ota se ulos.
► Käännä   polttimoa   neljänneskierros   ja   vaihda  
se.
Varo koskemasta pakoputkistoon
polttimoa vaihtaessasi, jos sytytysvirran
katkaisemisesta on kulunut vain muutama
minuutti – palovammavaara!
Sulakkeen vaihtaminen
Työkalujen sijainti
Sulakepihdit ovat sulakerasian kannen takana.
Mallikohtaisia eroja:


►  Irrota kansi kiinnikkeistä vetämällä vasemmasta ylänurkasta ja sitten oikealta.
► 
Irrota   kansi   kokonaan.
►  Ota
  sulakepihdit   ulos   kotelostaan.


►  Avaa hansikaslokero.
►  Paina   sulakerasian   kannessa   olevaa  
kädensijaa.
► 

Laske   kansi   kokonaan   alas.
►  Ota
  sulakepihdit   ulos   kotelostaan.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista on ehdottomasti:
►  Etsittävä  vian   syy   ja   korjattava   vika
►  Pysäytettävä
  kaikki   virran   kulutus
►  Pysäytettävä
  auto   ja   katkaistava   sytytysvirta
►  Etsittävä
  viallinen   sulake   sulakekaavioiden   ja  
-taulukoiden avulla.
Jos haluat vaihtaa sulakkeen, on tärkeää
noudattaa seuraavia:
► 

Käytettävä   sulakepihtejä   sulakkeen  
irrottamiseen ja tarkistettava langan kunto.
► 

Korvattava   aina   viallinen   sulake   uudella  
samankokoisella sulakkeella (samanvärinen),
muun virranvoimakkuuden käyttäminen voi
aiheuttaa toimintahäiriötä - tulipalovaara!

186

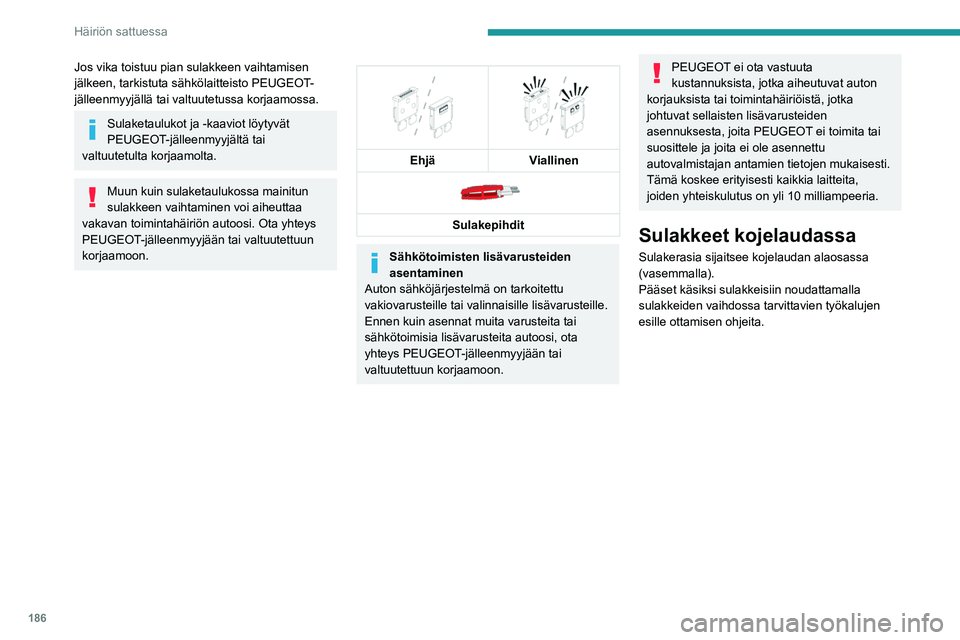

Häiriön sattuessa
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa.
Sulaketaulukot ja -kaaviot löytyvät
PEUGEOT-jälleenmyyjältä tai
valtuutetulta korjaamolta.
Muun kuin sulaketaulukossa mainitun
sulakkeen vaihtaminen voi aiheuttaa
vakavan toimintahäiriön autoosi. Ota yhteys
PEUGEOT-jälleenmyyjään tai valtuutettuun
korjaamoon.


Ehjä
Viallinen

Sulakepihdit
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei toimita tai
suosittele ja joita ei ole asennettu
autovalmistajan antamien tietojen mukaisesti.
Tämä koskee erityisesti kaikkia laitteita,
joiden yhteiskulutus on yli 10 milliampeeria.
Sulakkeet kojelaudassa
Sulakerasia sijaitsee kojelaudan alaosassa
(vasemmalla).
Pääset käsiksi sulakkeisiin noudattamalla
sulakkeiden vaihdossa tarvittavien työkalujen
esille ottamisen ohjeita.

187
Häiriön sattuessa
8Sulaketaulukot
Rasia 1

Sulake nroKoko (A)Toiminnot
F1 10 AHimmenevät peilit.
F3 5 AMukautuvat 3D-takavalot.
F4 15 AÄänimerkki.
F5 20 ATakalasin pesulaitteen pumppu (farmari).
F6 20 ATuulilasin pesulaitteen pumppu.
F7 10 AUSB-liitäntä takana.
F8 20 ATakalasinpyyhin (farmari).
F10 30 AKeskuslukitus.
F 11 30 ATakaluukun lukitseminen / lukituksen avaaminen.
F14 5 AHätäpuhelun ja tiepalvelukutsun painikkeet, hälyttimen ohjausyk\
sikkö.
F24 5 AHi-Fi-vahvistin.
F27 5 AHälytyssireeni.

188
Häiriön sattuessa
Sulake nroKoko (A)Toiminnot
F29 20 AAudiojärjestelmän kosketusnäyttö.
F31 15 ATakaosan 12
V:n pistorasia.
F32 15 ASavukkeensytytin / etuosan 12
V:n pistorasia.
Rasia 2


Sulake nro Koko (A)Toiminnot
F2 10 ALämmitettävät sivupeilit
F3 40 AImpulssikytkimellä toimivat etulasinnostimet.
F4 15 AKuljettajan oven ohjauspaneeli, sähkösäätöisten istuimien\
muistiasetukset.
F5 40 AImpulssikytkimellä toimivat takalasinnostimet.
F6 15 A12
V:n pistorasia tavaratilassa.
F7 30 AIstuinlämmittimet.
F10 20 APerävaunun kytkentäyksikkö.
F12 25 AHi-Fi-vahvistin.
