U slučaju kvara

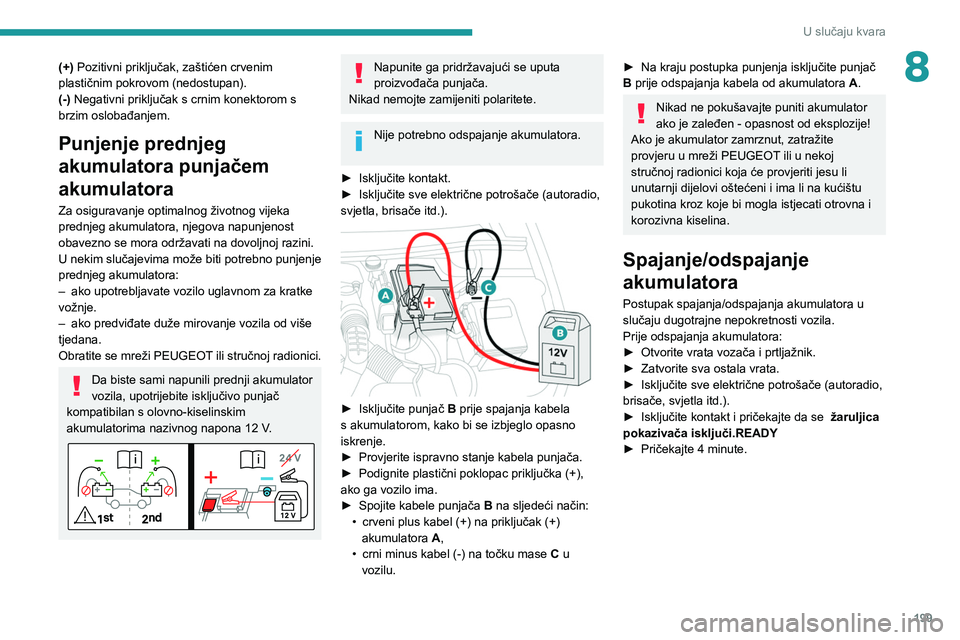

8(+) Pozitivni priključak, zaštićen crvenim
plastičnim pokrovom (nedostupan).
(-) Negativni priključak s crnim konektorom s
brzim oslobađanjem.
Punjenje prednjeg
akumulatora punjačem
akumulatora
Za osiguravanje optimalnog životnog vijeka
prednjeg akumulatora, njegova napunjenost
obavezno se mora održavati na dovoljnoj razini.
U nekim slučajevima može biti potrebno punjenje
prednjeg akumulatora:
–
ako upotrebljavate vozilo uglavnom za kratke
vožnje.
–


ako predviđate duže mirovanje vozila od više
tjedana.
Obratite

se mreži PEUGEOT ili stručnoj radionici.
Da biste sami napunili prednji akumulator
vozila, upotrijebite isključivo punjač
kompatibilan s olovno-kiselinskim
akumulatorima nazivnog napona 12
V.
Napunite ga pridržavajući se uputa
proizvođača punjača.
Nikad nemojte zamijeniti polaritete.
Nije potrebno odspajanje akumulatora.
►

Isključite kontakt.
►


Isključite sve električne potrošače (autoradio,
svjetla, brisače itd.).


► Isključite punjač B prije spajanja kabela
s akumulatorom, kako bi se izbjeglo opasno
iskrenje.
►

Provjerite ispravno stanje kabela punjača.
►


Podignite plastični poklopac priključka (+),
ako ga vozilo ima.
►


Spojite kabele punjača B

na sljedeći način:
•

crveni plus kabel (+) na priključak (+)
akumulatora A

,
•

crni minus kabel (-) na točku mase C

u
vozilu.
► Na kraju postupka punjenja isključite punjač
B prije odspajanja kabela od akumulatora A.
Nikad ne pokušavajte puniti akumulator
ako je zaleđen - opasnost od eksplozije!
Ako je akumulator zamrznut, zatražite
provjeru u mreži PEUGEOT ili u nekoj
stručnoj radionici koja će provjeriti jesu li
unutarnji dijelovi oštećeni i ima li na kućištu
pukotina kroz koje bi mogla istjecati otrovna i
korozivna kiselina.
Spajanje/odspajanje
akumulatora
Postupak spajanja/odspajanja akumulatora u
slučaju dugotrajne nepokretnosti vozila.
Prije odspajanja akumulatora:
►

Otvorite vrata vozača i prtljažnik.
►


Zatvorite sva ostala vrata.
►


Isključite sve električne potrošače (autoradio,
brisače, svjetla itd.).
►


Isključite kontakt i pričekajte da se žaruljica
pokazivača isključi.READY
►


Pričekajte 4 minute.

200

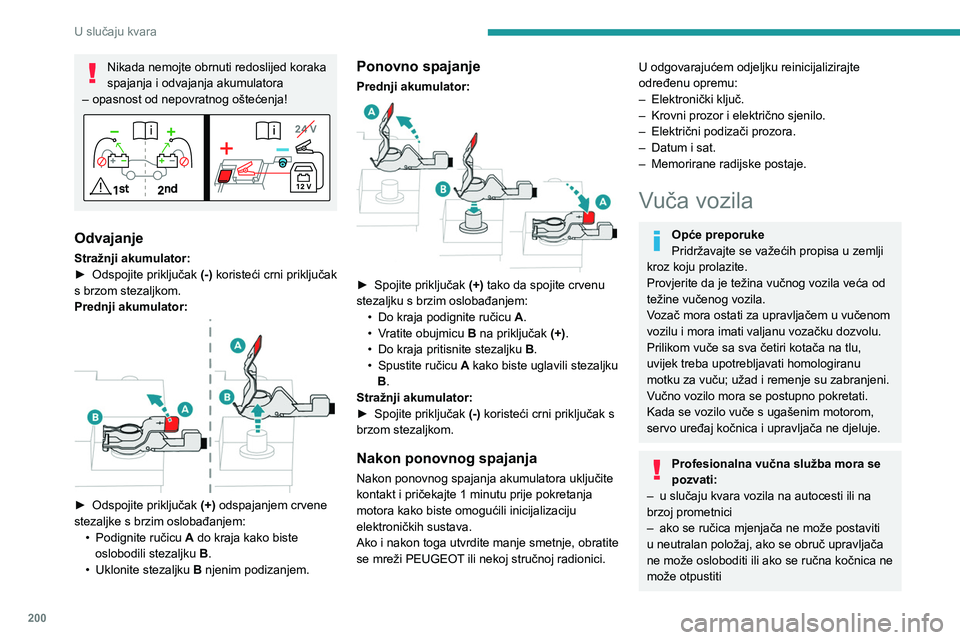

U slučaju kvara
Nikada nemojte obrnuti redoslijed koraka
spajanja i odvajanja akumulatora
– opasnost od nepovratnog oštećenja!
Odvajanje
Stražnji akumulator:
► Odspojite priključak (-)
koristeći crni priključak
s brzom stezaljkom.
Prednji akumulator:


► Odspojite priključak (+) odspajanjem crvene
stezaljke s brzim oslobađanjem: •

Podignite ručicu A

do kraja kako biste
oslobodili stezaljku B.
•

Uklonite stezaljku B

njenim podizanjem.
Ponovno spajanje
Prednji akumulator:

► Spojite priključak (+) tako da spojite crvenu
stezaljku s brzim oslobađanjem: •

Do kraja podignite ručicu

A
.
•

V
ratite obujmicu B na priključak (+).
•

Do kraja pritisnite stezaljku B

.
•

Spustite ručicu
A kako biste uglavili stezaljku
B.
Stražnji akumulator:
►

Spojite priključak (-)

koristeći crni priključak s
brzom stezaljkom.
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora uključite
kontakt i pričekajte 1 minutu prije pokretanja
motora kako biste omogućili inicijalizaciju
elektroničkih sustava.
Ako i nakon toga utvrdite manje smetnje, obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
U odgovarajućem odjeljku reinicijalizirajte
određenu opremu:
–

Elektronički ključ.
–


Krovni prozor i električno sjenilo.
–


Električni podizači prozora.
–


Datum i sat.
–


Memorirane radijske postaje.
Vuča vozila
Opće preporuke
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Provjerite da je težina vučnog vozila veća od
težine vučenog vozila.
Vozač mora ostati za upravljačem u vučenom
vozilu i mora imati valjanu vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba upotrebljavati homologiranu
motku za vuču; užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče s ugašenim motorom,
servo uređaj kočnica i upravljača ne djeluje.
Profesionalna vučna služba mora se
pozvati:
–

u slučaju kvara vozila na autocesti ili na
brzoj prometnici
–


ako se ručica mjenjača ne može postaviti
u neutralan položaj, ako se obruč upravljača
ne može osloboditi ili ako se ručna kočnica ne
može otpustiti

201
U slučaju kvara
8– ako nije moguća vuča vozila s automatskim
mjenjačem uz pokrenut motor
–

za vuču vozila sa samo dva kotača na tlu
–


za vozilo s četiri pogonska kotača
–


ako homologirana motka za vuču nije na
raspolaganju.
Hibridna vozila s punjenjem
Prije intervencije, s uključenim
kontaktom, pritisnite papučicu kočnice i
odaberite način rada N, zatim isključite
hibridni sustav (isključena READY žaruljica
pokazivača).Obvezno se obratite profesionalnoj službi za
prijevoz vašeg vozila na prikolici.
Prsten za vuču koristite samo za oslobađanje
zaglavljenog vozila ili njegovo pričvršćivanje
za vuču na platformi ili prikolici.

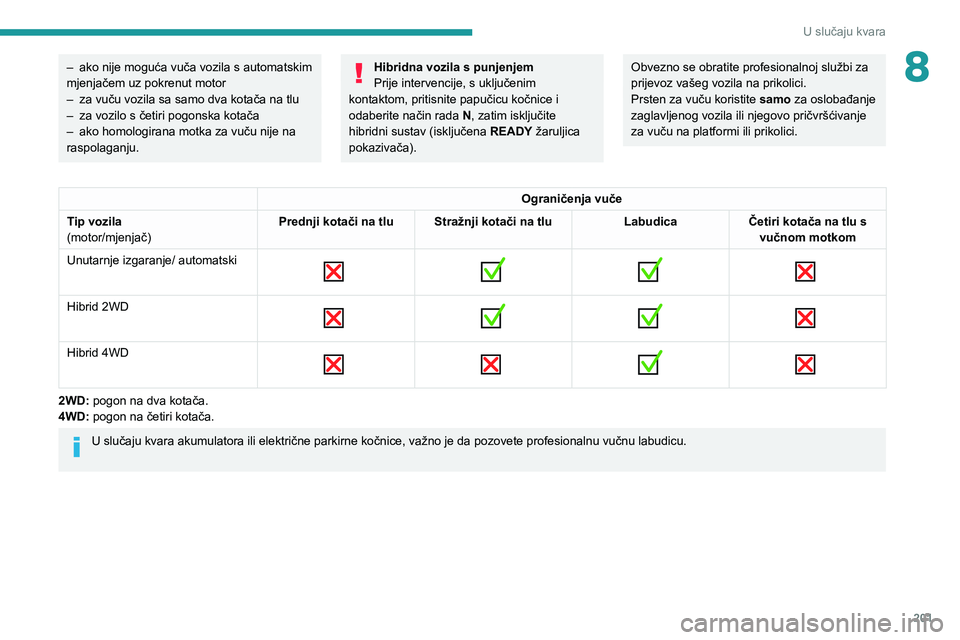

Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu Stražnji kotači na tlu
LabudicaČetiri kotača na tlu s
vučnom motkom
Unutarnje izgaranje/ automatski


Hibrid 2WD

Hibrid 4WD

2WD: pogon na dva kotača.
4WD: pogon na četiri kotača.
U slučaju kvara akumulatora ili električne parkirne kočnice, važno je da p
ozovete profesionalnu vučnu labudicu.

202
U slučaju kvara

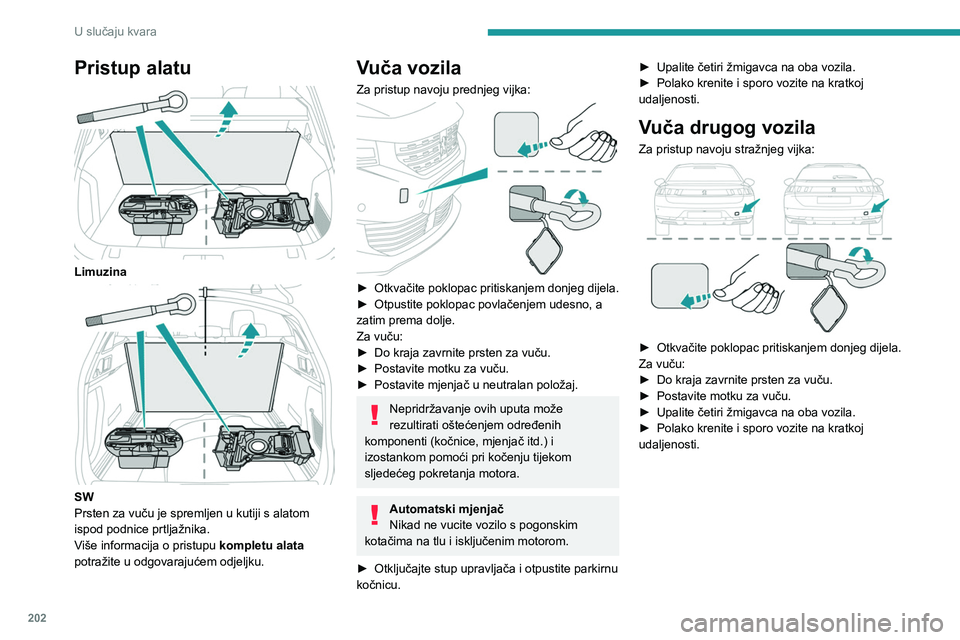

Pristup alatu

Limuzina

SW
Prsten za vuču je spremljen u kutiji s alatom
ispod podnice prtljažnika.
Više informacija o pristupu kompletu alata
potražite u odgovarajućem odjeljku.
Vuča vozila
Za pristup navoju prednjeg vijka:

► Otkvačite poklopac pritiskanjem donjeg dijela.
► Otpustite poklopac povlačenjem udesno, a
zatim prema dolje.
Za vuču:
►

Do kraja zavrnite prsten za vuču.
►


Postavite motku za vuču.
►


Postavite mjenjač u neutralan položaj.
Nepridržavanje ovih uputa može
rezultirati oštećenjem određenih
komponenti (kočnice, mjenjač itd.) i
izostankom pomoći pri kočenju tijekom
sljedećeg pokretanja motora.
Automatski mjenjač
Nikad ne vucite vozilo s pogonskim
kotačima na tlu i isključenim motorom.
►

Otključajte stup upravljača i otpustite parkirnu
kočnicu. ►


Upalite četiri žmigavca na oba vozila.
►

Polako krenite i sporo vozite na kratkoj
udaljenosti.
Vuča drugog vozila
Za pristup navoju stražnjeg vijka:

► Otkvačite poklopac pritiskanjem donjeg dijela.
Za vuču:
►

Do kraja zavrnite prsten za vuču.
►


Postavite motku za vuču.
►


Upalite četiri žmigavca na oba vozila.
►


Polako krenite i sporo vozite na kratkoj
udaljenosti.

203
Tehnički podaci

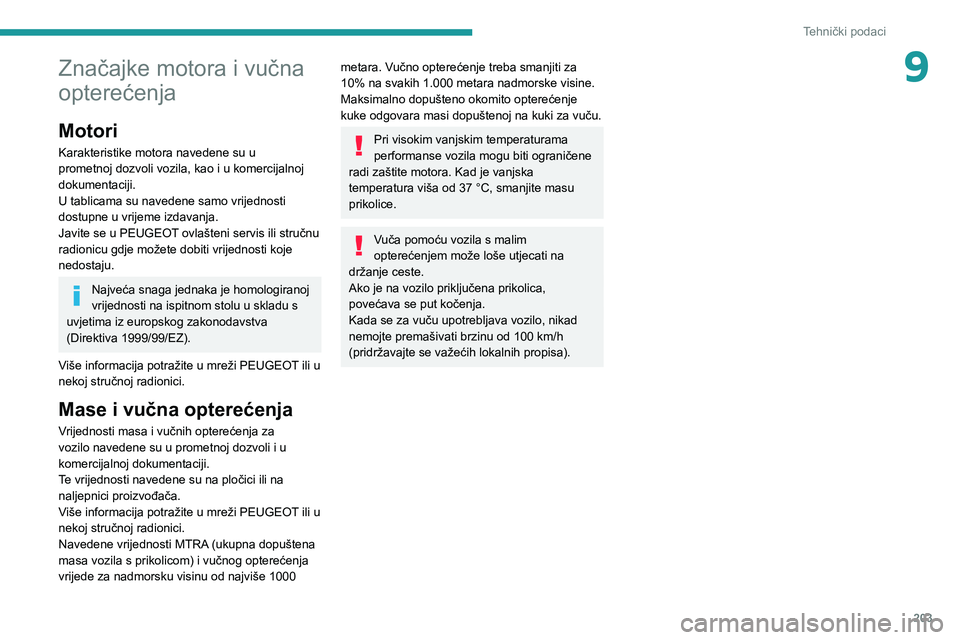

9Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.
U tablicama su navedene samo vrijednosti
dostupne u vrijeme izdavanja.
Javite se u PEUGEOT ovlašteni servis ili stručnu
radionicu gdje možete dobiti vrijednosti koje
nedostaju.
Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Navedene vrijednosti MTRA (ukupna dopuštena
masa vozila s prikolicom) i vučnog opterećenja
vrijede za nadmorsku visinu od najviše 1000
metara. Vučno opterećenje treba smanjiti za
10% na svakih 1.000 metara nadmorske visine.
Maksimalno dopušteno okomito opterećenje
kuke odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
performanse vozila mogu biti ograničene
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Vuča pomoću vozila s malim
opterećenjem može loše utjecati na
držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100
km/h
(pridržavajte se važećih lokalnih propisa).

204
Tehnički podaci
Motori i vučna opterećenja – benzin
MotoriPureTech 130 EAT8THP 150
EAT6 THP 165
EAT6 PureTech 180 S&S EAT8
Mjenjači Automatski s 8 stupnjeva
prijenosa Automatski
sa 6
stupnjeva prijenosa Automatski
sa 6
stupnjeva prijenosa Automatski s 8 stupnjeva
prijenosa
Kodovi EB2ADTS ATN8 Euro
6,3 EP6FDTMD AT6III Euro
5EP6FDTM
AT6III Euro
5EP6FADTXD ATN8 STT
Euro
6.3
Kodovi modela
Limuzina: FP... F3...
SW: FR... F4... HNST
5GXV 5GYV 5GFT
Oblici karoserije Limuzina SW Limuzina Limuzina Limuzina SW
Obujam (cm
3) 1.1991.5981.598 1.598
Maksimalna snaga: EC standard (kW) 9611 0121 133
Gorivo BezolovnoBezolovno Bezolovno Bezolovno
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 1.330
1.290 6006001.600 1.600
Prikolica bez kočnice (kg) 735745600600745745
Maksimalno dopušteno okomito opterećenje
kuke (kg) 70
7075757575

205
Tehnički podaci

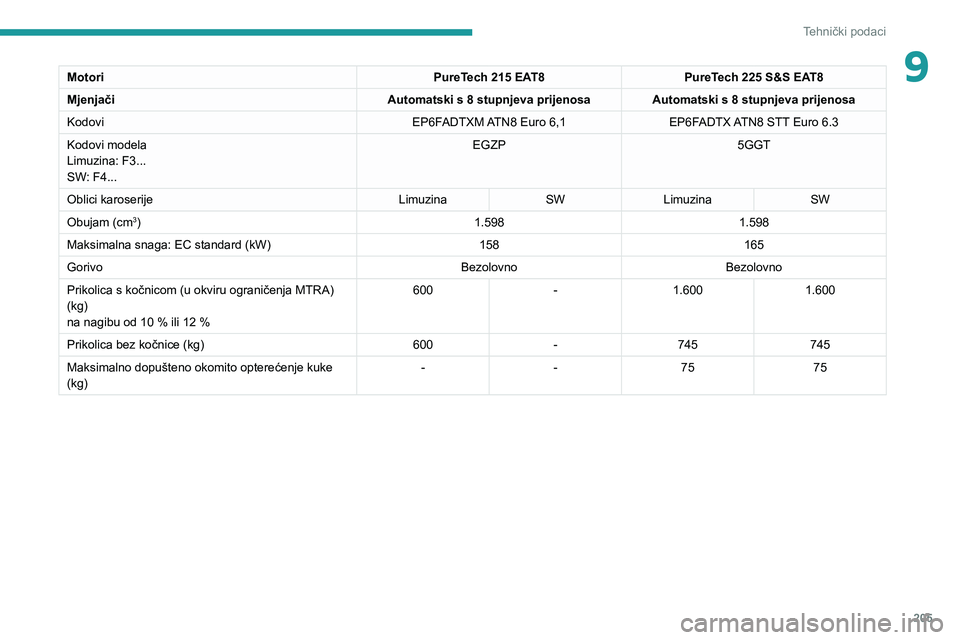

9MotoriPureTech 215 EAT8PureTech 225 S&S EAT8
Mjenjači Automatski s 8 stupnjeva prijenosaAutomatski s 8 stupnjeva prijenosa
Kodovi EP6FADTXM ATN8 Euro
6,1EP6FADTX ATN8 STT Euro
6.3
Kodovi modela
Limuzina: F3...
SW: F4... EGZP
5GGT
Oblici karoserije LimuzinaSWLimuzina SW
Obujam (cm
3) 1.5981.598
Maksimalna snaga: EC standard (kW) 158165
Gorivo BezolovnoBezolovno
Prikolica s kočnicom (u okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 600
-1.600 1.600
Prikolica bez kočnice (kg) 600-745 745
Maksimalno dopušteno okomito opterećenje kuke
(kg) -
-75 75

206
Tehnički podaci
Motori i vučna opterećenja – dizel
MotoriHDi 180 EAT8
Mjenjači Automatski s 8 stupnjeva prijenosa
Kodovi DW10FC AMN8 Euro 5
Kodovi modela
Limuzina: FH...
SW: FJ... EHZN
Oblici karoserije LimuzinaSW
Obujam (cm
3) 1.997
Maksimalna snaga: EC standard (kW) 133
Gorivo Dizel
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 600
1.800* 600
1.800*
Prikolica bez kočnice (kg) 600
750* 600
750*
Maksimalno dopušteno okomito opterećenje
kuke (kg) 75
75
* Samo za Rusiju.

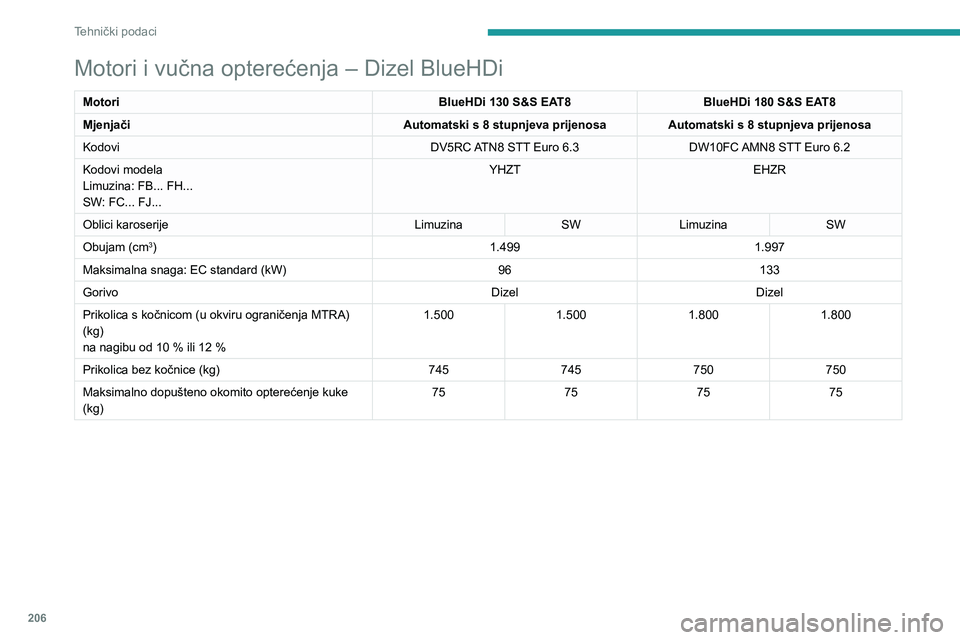

Motori i vučna opterećenja – Dizel BlueHDi
Motori BlueHDi 130 S&S EAT8BlueHDi 180 S&S EAT8
Mjenjači Automatski s 8 stupnjeva prijenosaAutomatski s 8 stupnjeva prijenosa
Kodovi DV5RC ATN8 STT Euro
6.3DW10FC AMN8 STT Euro
6.2
Kodovi modela
Limuzina: FB... FH...
SW: FC... FJ... YHZT
EHZR
Oblici karoserije LimuzinaSWLimuzina SW
Obujam (cm
3) 1.4991.997
Maksimalna snaga: EC standard (kW) 96133
Gorivo DizelDizel
Prikolica s kočnicom (u okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 1.500
1.5001.8001.800
Prikolica bez kočnice (kg) 745745750750
Maksimalno dopušteno okomito opterećenje kuke
(kg) 75
757575

207
Tehnički podaci

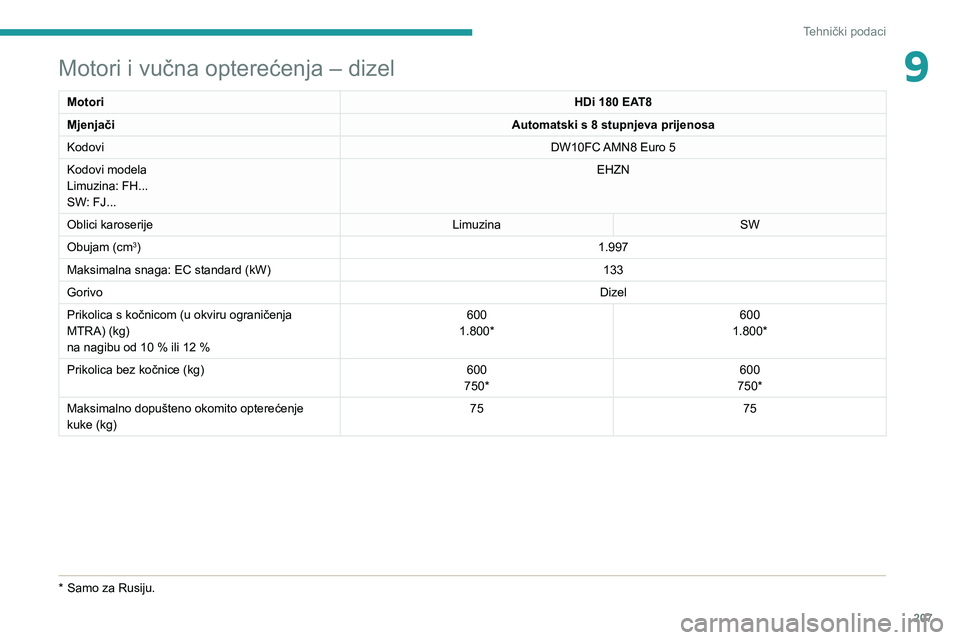

9Motori i vučna opterećenja – dizel
MotoriHDi 180 EAT8
Mjenjači Automatski s 8 stupnjeva prijenosa
Kodovi DW10FC AMN8 Euro
5
Kodovi modela
Limuzina: FH...
SW: FJ... EHZN
Oblici karoserije LimuzinaSW
Obujam (cm
3) 1.997
Maksimalna snaga: EC standard (kW) 133
Gorivo Dizel
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 600
1.800* 600
1.800*
Prikolica bez kočnice (kg) 600
750* 600
750*
Maksimalno dopušteno okomito opterećenje
kuke (kg) 75
75
* Samo za Rusiju.

208
Tehnički podaci
Dimenzije (mm)
Ove dimenzije vrijede za neopterećeno vozilo.

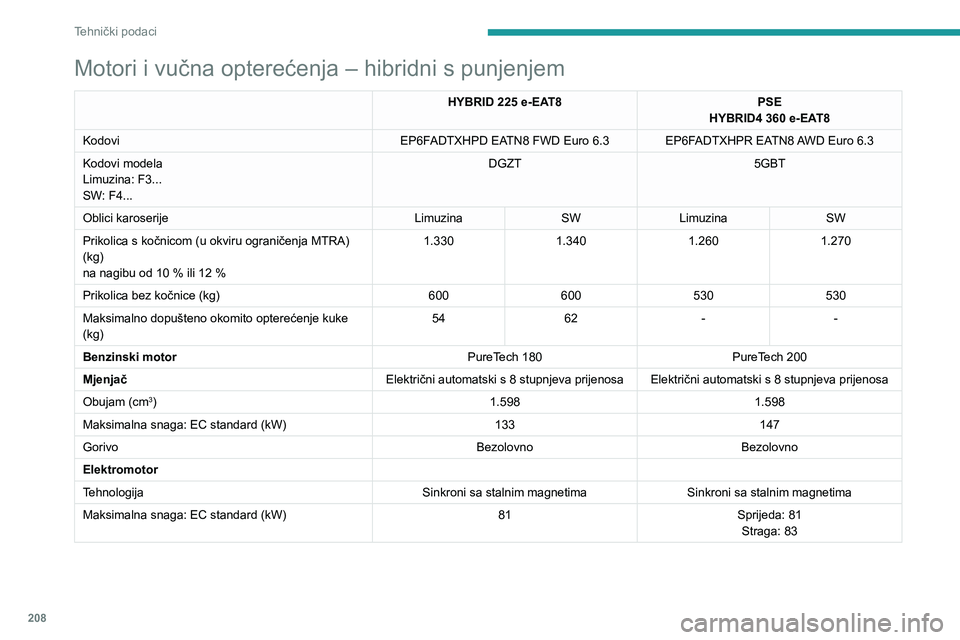

Motori i vučna opterećenja – hibridni s punjenjem
HYBRID 225 e-EAT8PSE
HYBRID4 360 e-EAT8
Kodovi EP6FADTXHPD EATN8 FWD Euro
6.3 EP6FADTXHPR EATN8 AWD Euro 6.3
Kodovi modela
Limuzina: F3...
SW: F4... DGZT
5GBT
Oblici karoserije LimuzinaSWLimuzina SW
Prikolica s kočnicom (u okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 1.330
1.3401.2601.270
Prikolica bez kočnice (kg) 600600530530
Maksimalno dopušteno okomito opterećenje kuke
(kg) 54
62 --
Benzinski motor PureTech
180 PureTech
200
Mjenjač Električni automatski s 8 stupnjeva prijenosa Električni automatski s 8 stupnjeva prijenosa
Obujam (cm
3) 1.5981.598
Maksimalna snaga: EC standard (kW) 133147
Gorivo BezolovnoBezolovno
Elektromotor
Tehnologija Sinkroni sa stalnim magnetimaSinkroni sa stalnim magnetima
Maksimalna snaga: EC standard (kW) 81Sprijeda: 81
Straga: 83
