Peugeot 508 Hybrid 2011 Manual del propietario (in Spanish)

8
189
Información práctica

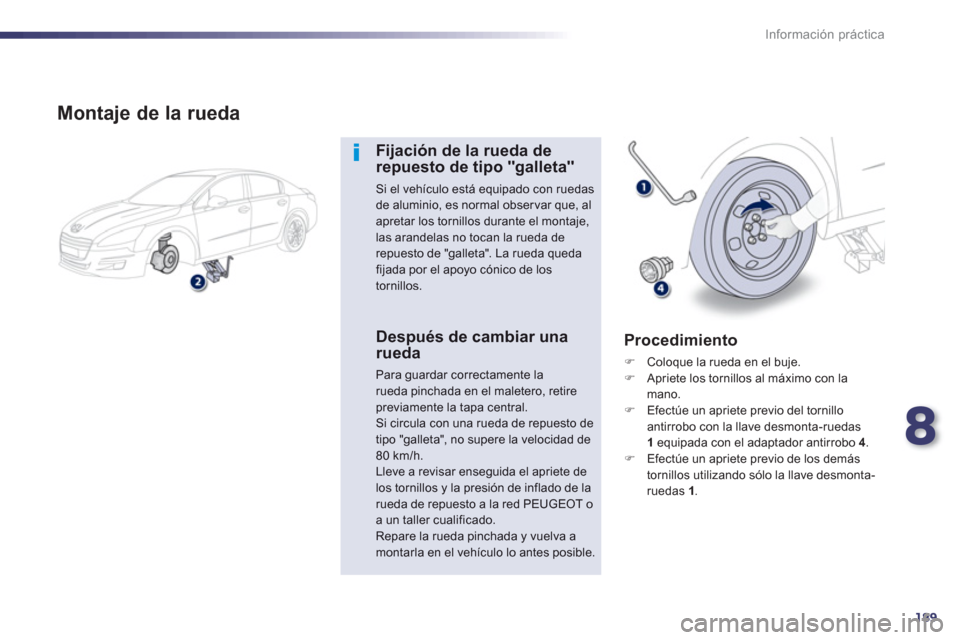

Montaje de la rueda
Fijación de la rueda derepuesto de tipo "galleta"
Si el vehículo está equipado con ruedasde aluminio, es normal obser var que, al apretar los tornillos durante el montaje,
las arandelas no tocan la rueda de repuesto de "galleta". La rueda quedafijada por el apoyo cónico de lostornillos.
Después de cambiar una rueda
Para guardar correctamente la rueda pinchada en el maletero, retirepreviamente la tapa central. Si circula con una rueda de repuesto detipo "galleta", no supere la velocidad de 80 km/h.Lleve a revisar enseguida el apriete de los tornillos y la presión de inflado de la rueda de repuesto a la red PEUGEOT oa un taller cualificado.Repare la rueda pinchada y vuelva a montarla en el vehículo lo antes posible.

Procedimiento
)
Coloque la rueda en el buje. )
Apriete los tornillos al máximo con la mano.)
Efectúe un apriete previo del tornillo antirrobo con la llave desmonta-ruedas
1equipada con el adaptador antirrobo 4
. )
Efectúe un apriete previo de los demás
tornillos utilizando sólo la llave desmonta-
ruedas 1.

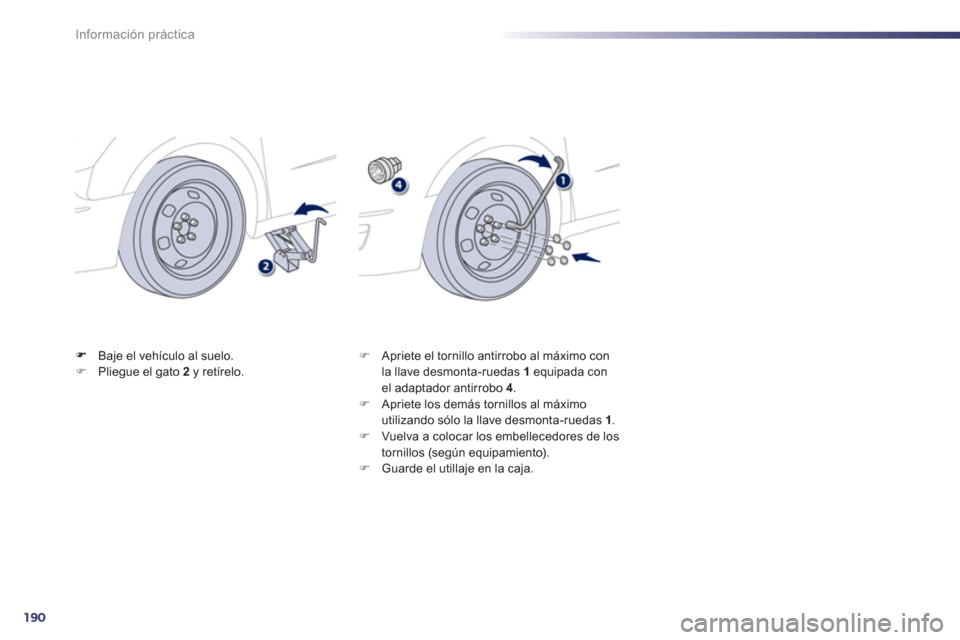

190
Información práctica
Baje el vehículo al suelo.)Pliegue el gato 2y retírelo.
)
Apriete el tornillo antirrobo al máximo conla llave desmonta-ruedas 1
equipada conel adaptador antirrobo 4.)
Apriete los demás tornillos al máximo utilizando sólo la llave desmonta-ruedas 1.
)
Vuelva a colocar los embellecedores de los
tornillos (según equipamiento). ) Guarde el utillaje en la caja.

8
191
Información práctica

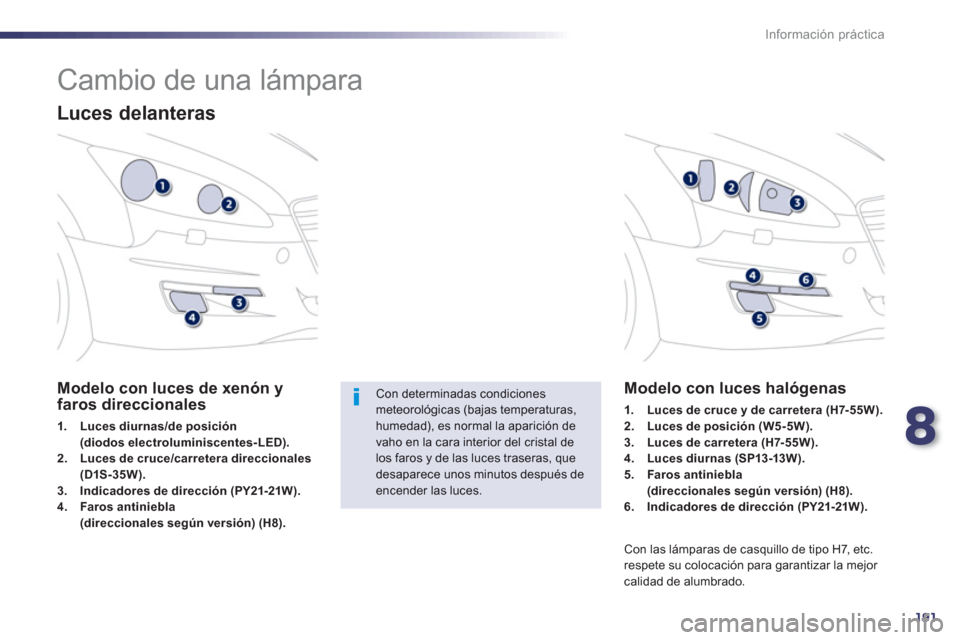

Cambio de una lámpara


Luces delanteras
Modelo con luces de xenón y
faros direccionales
1.Luces diurnas/de posición(diodos electroluminiscentes-LED).2.Luces de cruce/carretera direccionales(D1S-35W).3.Indicadores de dirección (PY21-21W).4.Faros antiniebla (direccionales según versión) (H8).
Modelo con luces halógenas
1.Luces de cruce y de carretera (H7-55W).2.Luces de posición (W5-5W).3.Luces de carretera (H7-55W).4.Luces diurnas (SP13-13W).5.Faros antiniebla(direccionales según versión) (H8).6.Indicadores de dirección (PY21-21W).
Con las lámparas de casquillo de tipo H7, etc.
respete su colocación para garantizar la mejor calidad de alumbrado.

Con determinadas condiciones meteorológicas (bajas temperaturas,humedad), es normal la aparición de vaho en la cara interior del cristal de los faros y de las luces traseras, que desaparece unos minutos después deencender las luces.

192
Información práctica

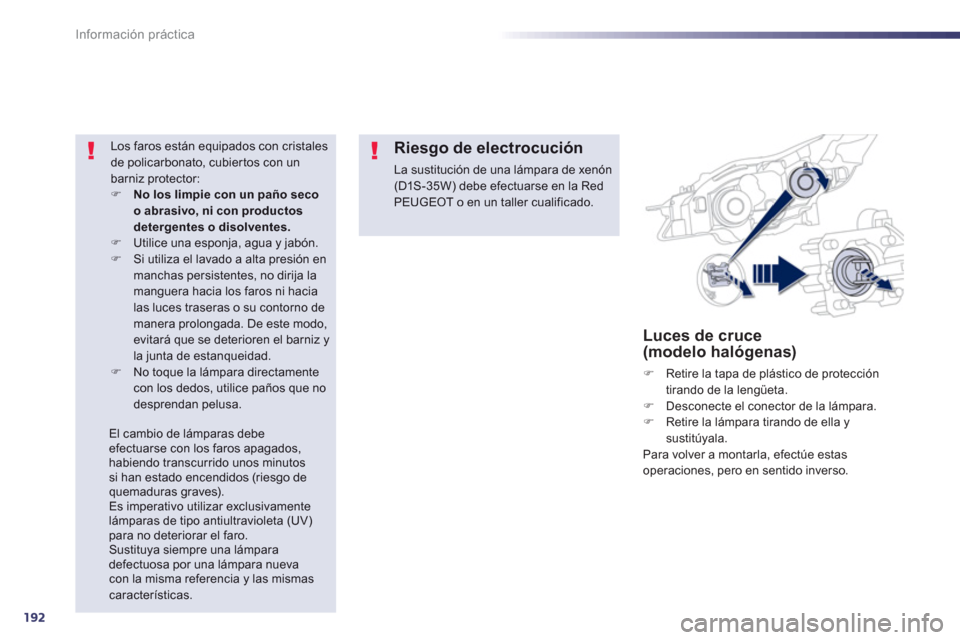

Luces de cruce (modelo halógenas)
) Retire la tapa de plástico de protección
tirando de la lengüeta.) Desconecte el conector de la lámpara. )
Retire la lámpara tirando de ella y sustitúyala.
Para volver a montarla, efectúe estas
operaciones, pero en sentido inverso.

Los faros están equipados con cristales
de policarbonato, cubier tos con un barniz protector: )No los limpie con un paño seco o abrasivo, ni con productosdetergentes o disolventes.)Utilice una esponja, agua y jabón. )Si utiliza el lavado a alta presión en manchas persistentes, no dirija lamanguera hacia los faros ni hacialas luces traseras o su contorno demanera prolongada. De este modo,evitará que se deterioren el barniz y la junta de estanqueidad. )No toque la lámpara directamente con los dedos, utilice paños que nodesprendan pelusa.
Riesgo de electrocución
La sustitución de una lámpara de xenón(D1S-35W) debe efectuarse en la Red PEUGEOT o en un taller cualificado.
El cambio de lámparas debeefectuarse con los faros apagados, habiendo transcurrido unos minutos si han estado encendidos (riesgo de quemaduras graves). Es imperativo utilizar exclusivamente lámparas de tipo antiultravioleta (UV)para no deteriorar el faro. Sustituya siempre una lámpara defectuosa por una lámpara nueva con la misma referencia y las mismascaracterísticas.

8
193
Información práctica

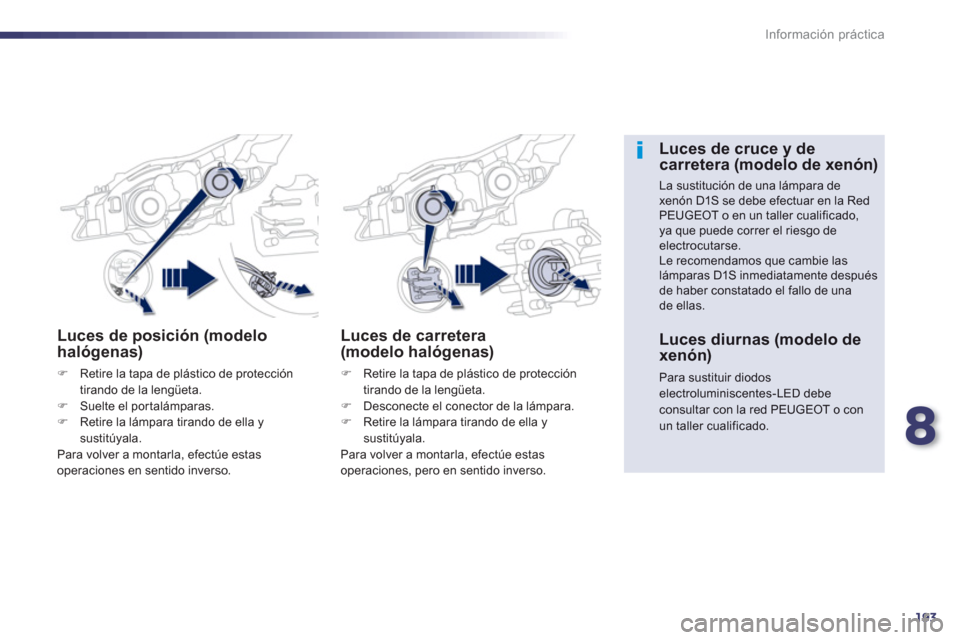

Luces de posición (modelo
halógenas)
)Retire la tapa de plástico de protección
tirando de la lengüeta. )Suelte el portalámparas.)Retire la lámpara tirando de ella y sustitúyala.
Para volver a montarla, efectúe estas
operaciones en sentido inverso.
Luces de carretera(modelo halógenas)
) Retire la tapa de plástico de protección
tirando de la lengüeta. ) Desconecte el conector de la lámpara.)
Retire la lámpara tirando de ella ysustitúyala.
Para volver a montarla, efectúe estas
operaciones, pero en sentido inverso.
Luces de cruce y de
carretera (modelo de xenón)
La sustitución de una lámpara dexenón D1S se debe efectuar en la Red PEUGEOT o en un taller cualificado,ya que puede correr el riesgo de electrocutarse. Le recomendamos que cambie las lámparas D1S inmediatamente después de haber constatado el fallo de unade ellas.
Luces diurnas (modelo de
xenón)
Para sustituir diodoselectroluminiscentes-LED debe consultar con la red PEUGEOT o conun taller cualificado.

194
Información práctica

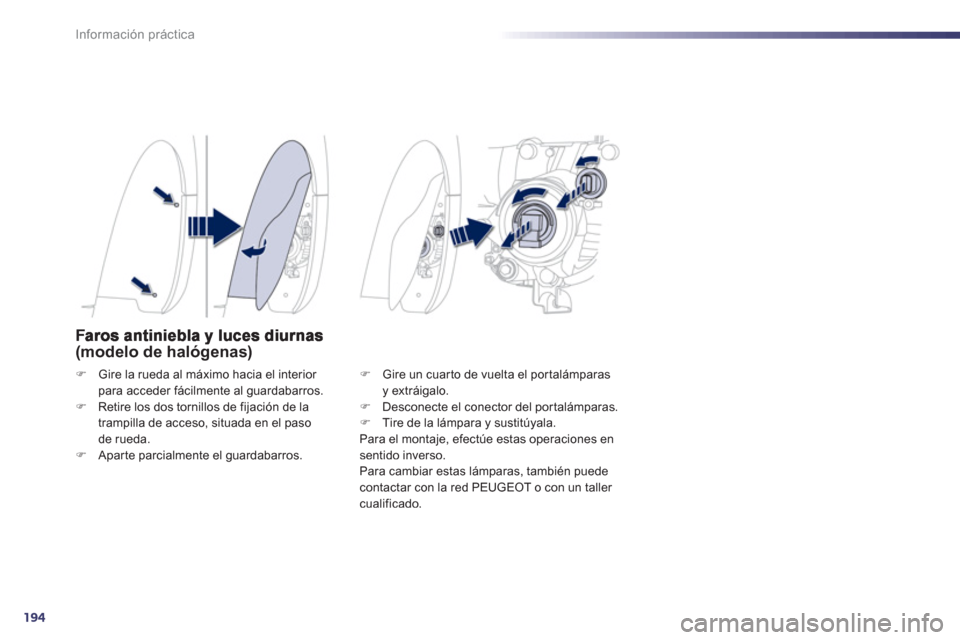

(modelo de halógenas)
)Gire la rueda al máximo hacia el interior para acceder fácilmente al guardabarros. )Retire los dos tornillos de fijación de la
trampilla de acceso, situada en el paso
de rueda. )Apar te parcialmente el guardabarros.
)Gire un cuar to de vuelta el portalámparas y extráigalo.)Desconecte el conector del por talámparas.)Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.
Para cambiar estas lámparas, también puede
contactar con la red PEUGEOT o con un taller cualificado.

8
195
Información práctica

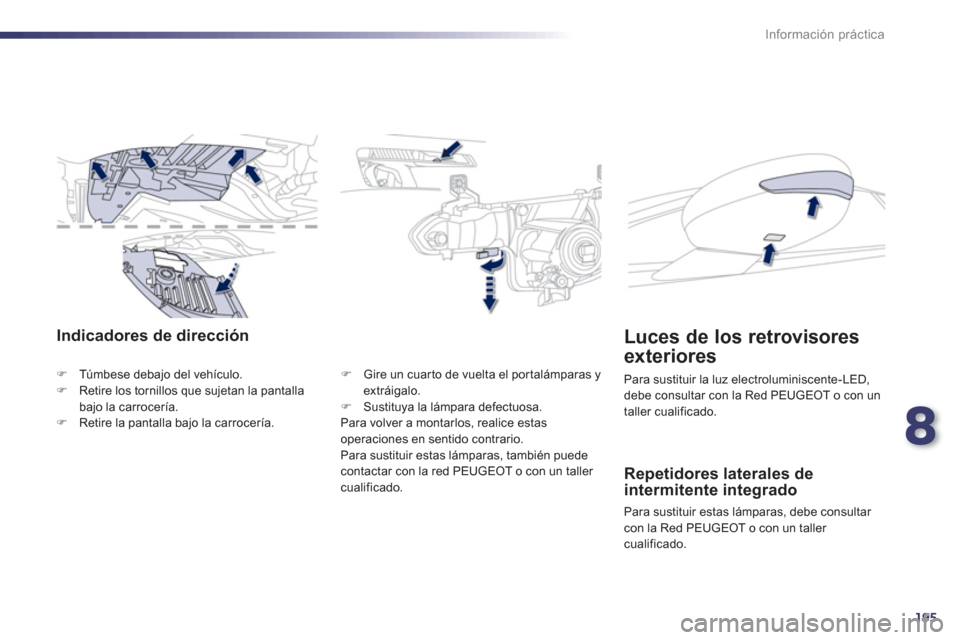

Indicadores de dirección
)Túmbese debajo del vehículo. )Retire los tornillos que sujetan la pantalla
bajo la carrocería.)Retire la pantalla bajo la carrocería.
) Gire un cuar to de vuelta el por talámparas y extráigalo. )
Sustituya la lámpara defectuosa.
Para volver a montarlos, realice estas
operaciones en sentido contrario.
Para sustituir estas lámparas, también puede
contactar con la red PEUGEOT o con un taller cualificado.
Repetidores laterales deintermitente integrado

Para sustituir estas lámparas, debe consultar con la Red PEUGEOT o con un taller
cualificado.
Luces de los retrovisores
exteriores
Para sustituir la luz electroluminiscente-LED, debe consultar con la Red PEUGEOT o con un
taller cualificado.

196
Información práctica
1.Luces de freno (diodos
electroluminiscentes-LED)2. Luces de marcha atrás (P21W)3.Indicadores de dirección(PY21W ámbar)4.Luces de posición (diodos
electroluminiscentes-LED)5.Luces antiniebla (H21W)
Luces traseras (Berlina)
Luces de marcha atrás, indicadores
de dirección y luces antiniebla
) Abra el maletero y, después, la trampilla deplástico.)
Retire las dos tuercas de fijación del piloto.)
Extraiga el piloto con precaución desde el exterior. )
Desconecte el conector del piloto.
)Apar te las cinco lengüetas y retire elportalámparas. )Gire la lámpara un cuar to de vuelta y sustitúyala.
Para el montaje, efectúe estas operaciones, pero en sentido inverso.




Cambio de lasluces con diodoselectroluminiscentes-LED

Para su sustitución, consulte con la Red PEUGEOT o con un taller cualificado.

8
197
Información práctica
1.Luces de freno (diodos
electroluminiscentes-LED)2.Luces de marcha atrás (W19W)3.Indicadores de dirección (PY21W ámbar)4.Luces de posición (diodos
electroluminiscentes-LED)5.Luces antiniebla (diodos
electroluminiscentes-LED)

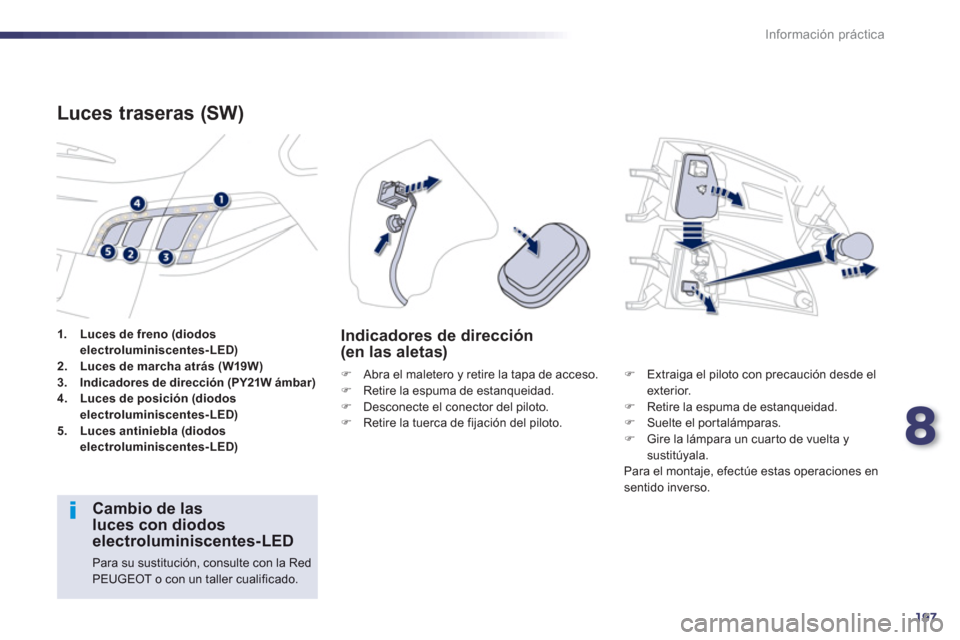

Luces traseras (SW)
) Abra el maletero y retire la tapa de acceso.)
Retire la espuma de estanqueidad. )
Desconecte el conector del piloto.)
Retire la tuerca de fijación del piloto.
Indicadores de dirección(en las aletas)
)
Extraiga el piloto con precaución desde elexterior. )
Retire la espuma de estanqueidad. )
Suelte el portalámparas.)
Gire la lámpara un cuar to de vuelta ysustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.



Cambio de lasluces con diodoselectroluminiscentes-LED

Para su sustitución, consulte con la Red PEUGEOT o con un taller cualificado.

198
Información práctica

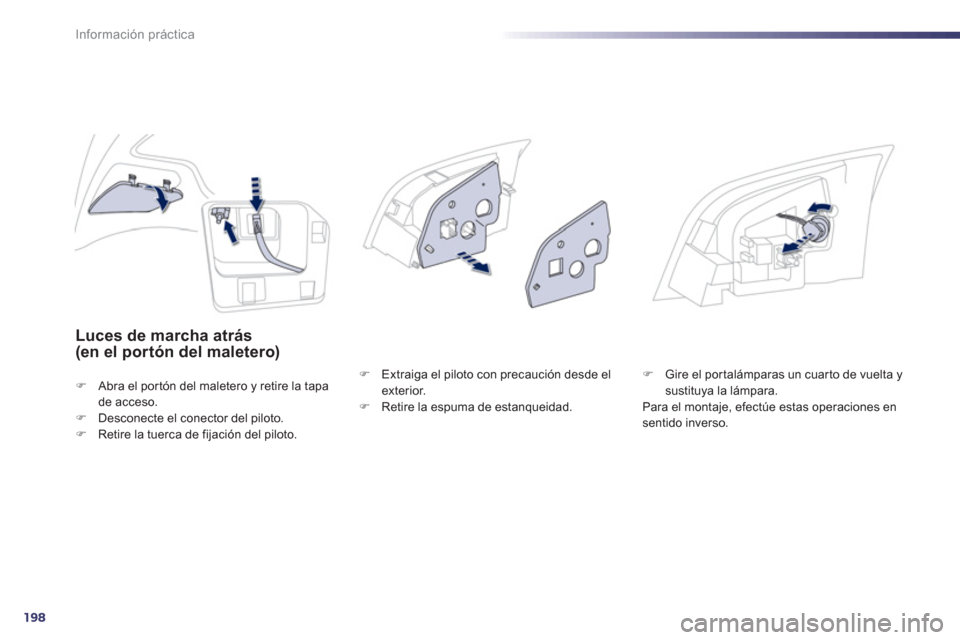

Luces de marcha atrás(en el portón del maletero)
)Abra el por tón del maletero y retire la tapa de acceso. )Desconecte el conector del piloto.)Retire la tuerca de fijación del piloto.
) Extraiga el piloto con precaución desde el exterior. )
Retire la espuma de estanqueidad.
)Gire el por talámparas un cuar to de vuelta ysustituya la lámpara.
Para el montaje, efectúe estas operaciones ensentido inverso.
