Peugeot 508 Hybrid 2013 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 508 Hybrid, Model: Peugeot 508 Hybrid 2013Pages: 340, PDF Size: 11.18 MB
Page 11 of 340
.
9
In één oogopslag
Comfort
Voorstoelen
67
Handmatig verstellen
1.
Hoogteverstelling. 2.Rugleuningverstelling. 3.Hoogteverstelling van de zitting. 4.
Verstelling van de lendensteun.
5. Verstelling in lengterichting.
Elektrisch verstellen
1.
Hoek- en hoogteverstelling van de zitting en verstelling in lengterichting.2.Rugleuningverstelling. 3.Ver stelling van de lendensteun.
68 6
.Verstelling zitting.
Page 12 of 340
10
In één oogopslag
9.Zekeringkast.
10. Zijruitontwaseming.
11.Voor r uitont waseming.
12 .Contact-/stuurslot.
13. Starten met de elektronische sleutel.14 .
Bediening op het stuur wiel van deautoradio.
15. Schakelaar ruitenwissers/ruitensproeiers/boordcomputer.
16.Schakelaar alarmknipperlichten en centrale
vergrendeling.
17. Display.

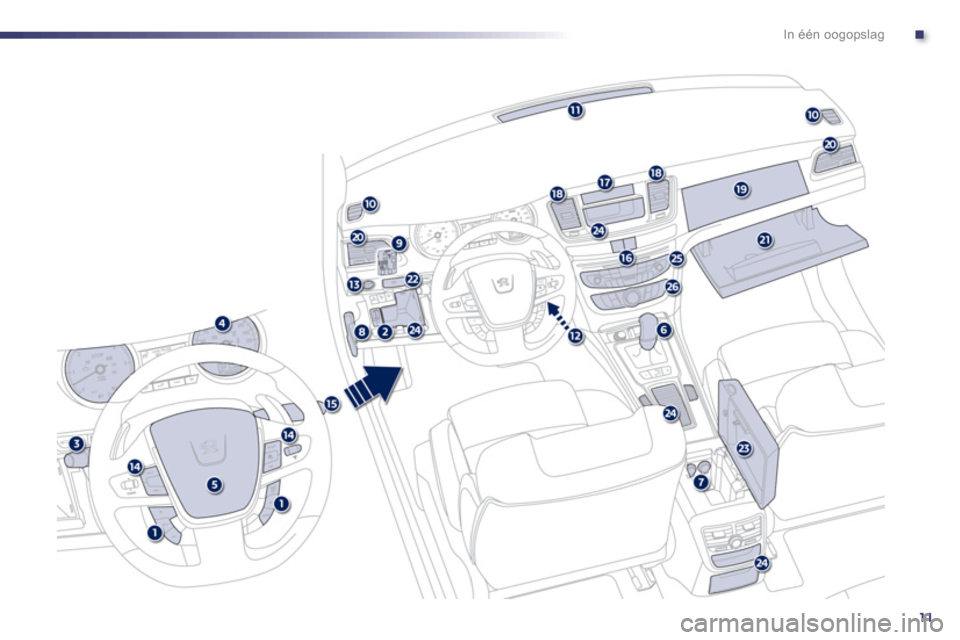

Cockpit
1.
Schakelaars snelheidsregelaar/-begrenzer. 2.
Koplampverstelling. 3.
Schakelaar verlichting en
richtingaanwijzers. 4.
Instrumentenpaneel.5.
Airbag bestuurder. Claxon.
6.Ver snellingspook.
7. 12V- aansluiting.
USB-/Jack-aansluitingen.8.Hendel motorkapontgrendeling.
18.Middelste verstelbare en afsluitbareventilatieroosters. 19. Airbag passagier.
20.
Verstelbare en afsluitbarezijventilatieroosters. 21.Dashboardkastje / Uitschakelingpassagiersairbag. 22.
Elektrische parkeerrem.23.
Middenarmsteun met opbergvakken.24.
Opbergvakken (volgens uitvoering). 25.Autoradio.26.Bedieningspaneel ver warming/airconditioning.
Page 13 of 340
.
11
In één oogopslag
Page 14 of 340
12
In één oogopslag

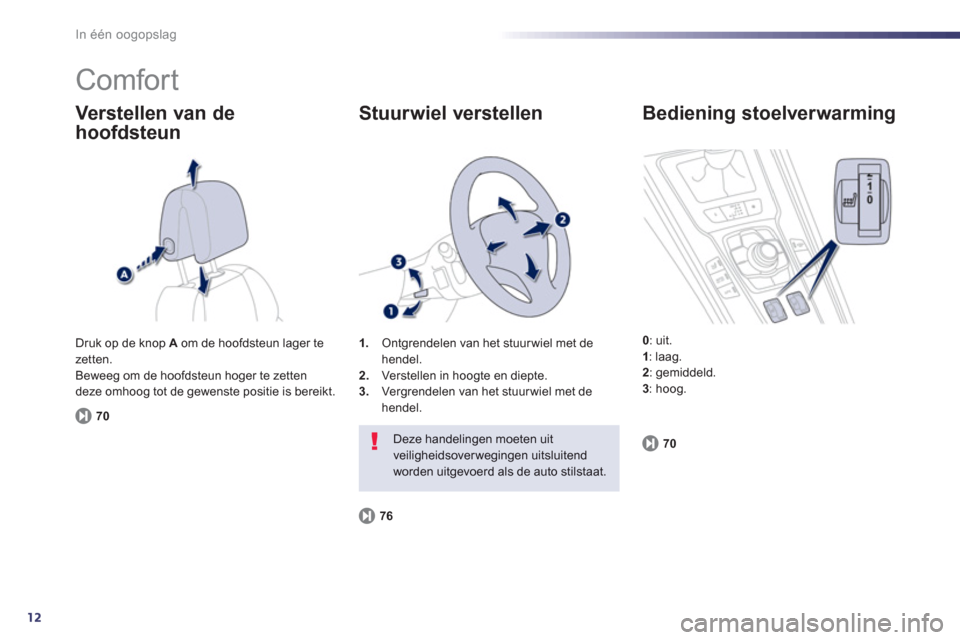

Comfort
Verstellen van de
hoofdsteun
701
.Ontgrendelen van het stuur wiel met de
hendel.
2. Verstellen in hoogte en diepte.3.
Vergrendelen van het stuur wiel met de hendel.
Stuurwiel verstellen
76
Deze handelingen moeten uitveiligheidsoverwegingen uitsluitend worden uitgevoerd als de auto stilstaat.
Bediening stoelverwarming
0
: uit.1: laag.2
: gemiddeld. 3
: hoog. Druk op de knop A
om de hoofdsteun la
ger te
zetten.
Beweeg om de hoofdsteun hoger te zetten
deze omhoog tot de gewenste positie is bereikt.
70
Page 15 of 340
.
13
In één oogopslag
Comfort

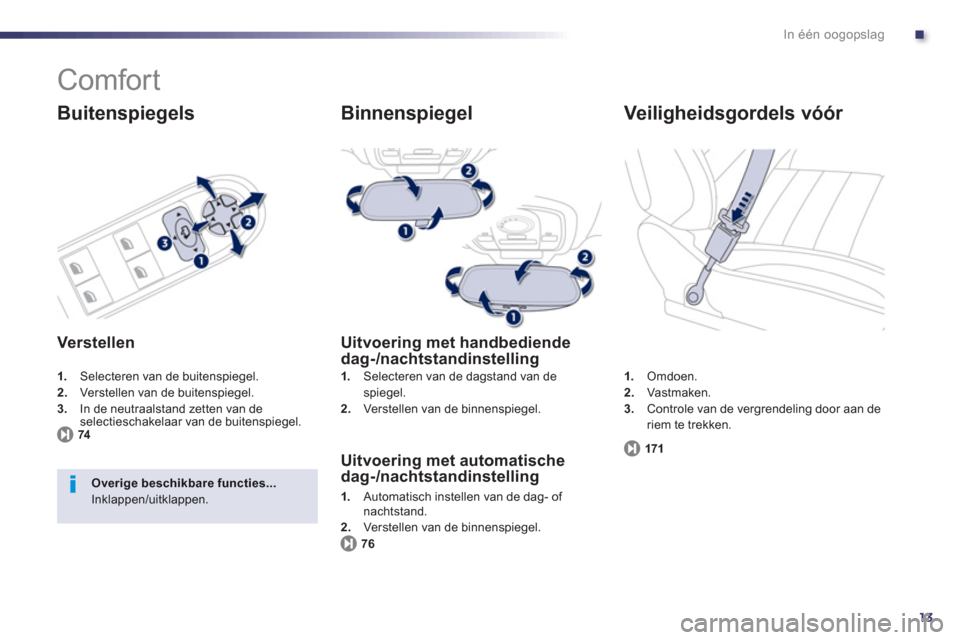

Buitenspiegels
Verstellen
1.
Selecteren van de buitenspiegel.2.Verstellen van de buitenspiegel.3.In de neutraalstand zetten van de selectieschakelaar van de buitenspiegel.
74
Overige beschikbare functies... Inklappen/uitklappen.
Binnenspiegel
Uitvoering met handbediende
dag-/nachtstandinstelling
1.Selecteren van de dagstand van de spiegel.2. Verstellen van de binnenspiegel.
Uitvoering met automatische
dag-/nachtstandinstelling
76
1.Automatisch instellen van de dag- of
nachtstand.
2. Verstellen van de binnenspiegel.
1.
Omdoen. 2.Vastmaken. 3.Controle van de vergrendeling door aan de
riem te trekken.
Veiligheidsgordels vóór
171
Page 16 of 340
14
In één oogopslag

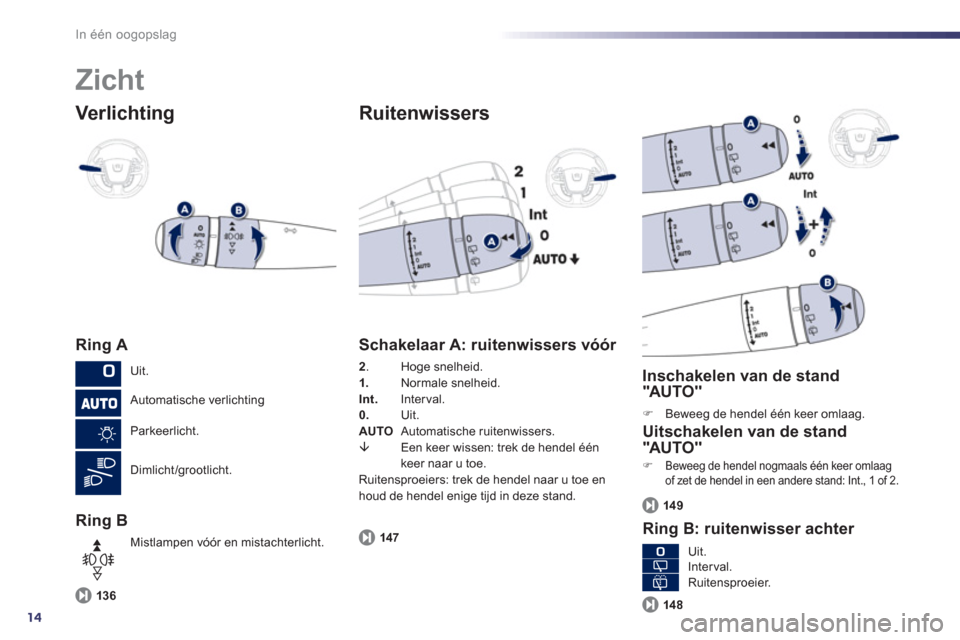

Zicht
Verlichting
Ring A
Ring B
Ruitenwissers
136
Schakelaar A: ruitenwissers vóór
2
. Hoge snelheid.1.Normale snelheid. Int.Interval.
0. Uit.
AUTO
Automatische ruitenwissers. È
Een keer wissen: trek de hendel één keer naar u toe.
Ruitensproeiers: trek de hendel naar u toe en
houd de hendel eni
ge tijd in deze stand.
147
Inschakelen van de stand "AUTO"
)Beweeg de hendel één keer omlaag.
Uitschakelen van de stand"AUTO"
)
Beweeg de hendel nogmaals één keer omlaagof zet de hendel in een andere stand: Int., 1 of 2.
Ring B: ruitenwisser achter
149
148
Uit.
Automatische verlichtin
g
Parkeerlicht.
Dimlicht/
grootlicht.
Mistlam
pen vóór en mistachterlicht.Uit.
Interval.
Ruitensproeier.
Page 17 of 340
.
15
In één oogopslag

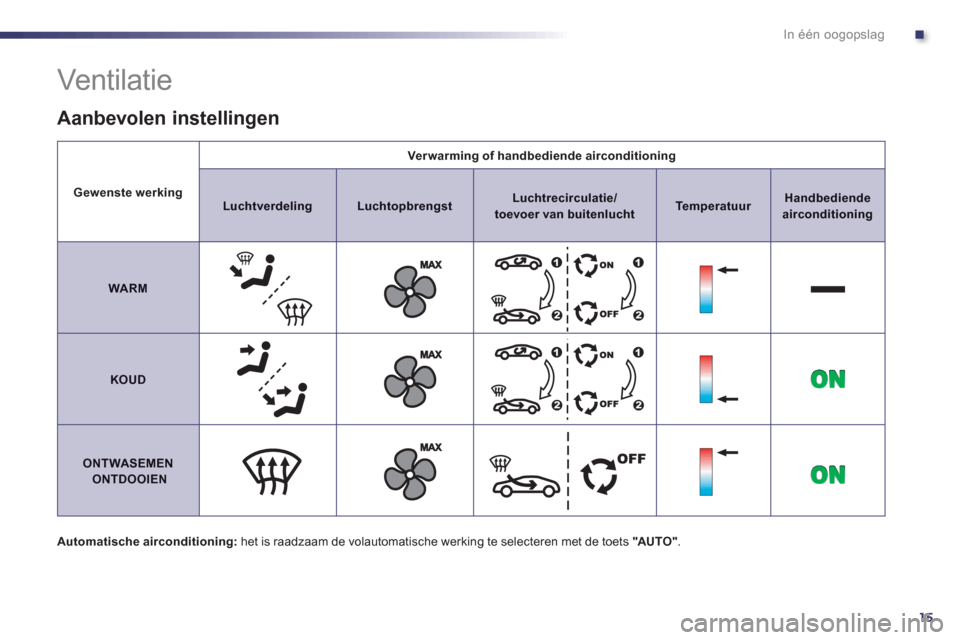

Gewenste werking
Verwarming of handbediende airconditioning
LuchtverdelingLuchtopbrengstLuchtrecirculatie/ toevoer van buitenluchtTe m p e r a t u urHandbediendeairconditioning
WARM
KOUD
ONTWASEMENONTDOOIEN
Vent ilat ie
Automatische airconditioning:het is raadzaam de volautomatische werking te selecteren met de toets "AUTO".
Aanbevolen instellingen
Page 18 of 340
16
In één oogopslag

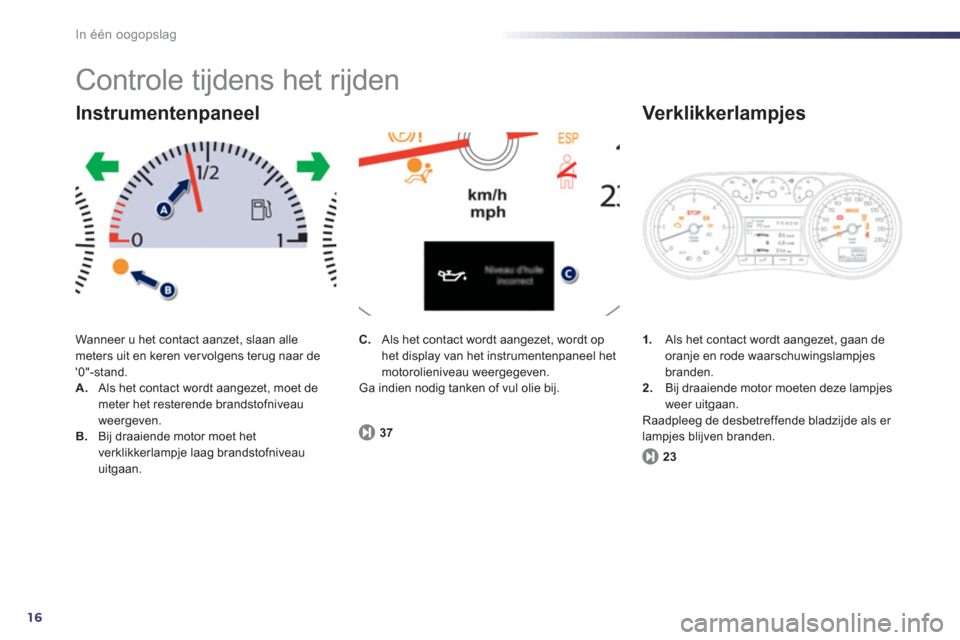

Controle tijdens het rijden
Wanneer u het contact aanzet, slaan alle meters uit en keren ver volgens terug naar de '0"-stand.A.
Als het contact wordt aangezet, moet de meter het resterende brandstofniveau
weergeven.
B.Bij draaiende motor moet het
verklikkerlampje laag brandstofniveau uitgaan.
Instrumentenpaneel
1. Als het contact wordt aangezet, gaan de
oranje en rode waarschuwingslampjes branden. 2.Bij draaiende motor moeten deze lampjes
weer uitgaan.
Raadpleeg de desbetreffende bladzijde als er
lampjes blijven branden.
Verklikkerlampjes
23
C.
Als het contact wordt aangezet, wordt op
het display van het instrumentenpaneel het
motorolieniveau weergegeven.
Ga indien nodig tanken of vul olie bij.
3
7
Page 19 of 340
.
17
In één oogopslag
Veiligheid voor alle inzittenden
1.
Open het dashboardkastje.2.
Steek de sleutel in de schakelaar.3.Selecteer de stand: "ON"
(inschakelen) wanneer een passagier op de
voorstoel zit of een kinderzitje voor ver voer met
het gezicht in de rijrichting is bevestigd, "OFF"(uitschakelen) wanneer een kinderzitje
voor ver voer met de rug in de rijrichting isbevestigd.4.Ver wijder de sleutel zonder de stand van deschakelaar te veranderen.
Airbag voorpassagier
175
A.
Verklikkerlampje niet-vastgemaakte/losgemaakte veiligheidsgordels voor
Veiligheidsgordels voor en
frontairba
g aan passagierszijde
175 B
. Verklikkerlampje storing van één van de
a
irbags. C. Verklikkerlampje ingeschakelde frontairbagaan passagierszijde.
172
Page 20 of 340
18
In één oogopslag

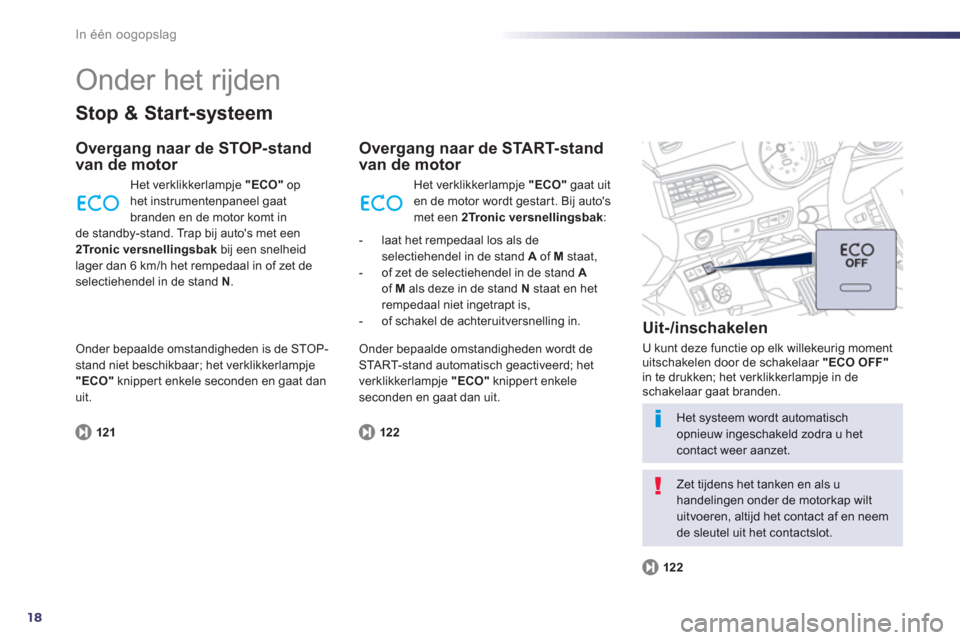

Onder het rijden
Stop & Start-systeem
Overgang naar de STOP-stand van de motor
121
Het verklikkerlampje "ECO"ophet instrumentenpaneel gaat branden en de motor komt in de standby-stand. Trap bij auto's met een 2Tr o n i c v e r s n e l l i ngsbakbij een snelheidlager dan 6 km/h het rempedaal in of zet deselectiehendel in de stand N
.
Overgang naar de START-standvan de motor
Uit-
/inschakelen
U kunt deze functie op elk willekeurig moment uitschakelen door de schakelaar "ECO OFF"
in te drukken; het verklikkerlampje in deschakelaar gaat branden.
122
122
Het systeem wordt automatisch opnieuw ingeschakeld zodra u het contact weer aanzet.
Zet tijdens het tanken en als uhandelingen onder de motorkap wilt uitvoeren, altijd het contact af en neemde sleutel uit het contactslot. Het verklikkerlamp
je "ECO"
gaat uiten de motor wordt gestart. Bij auto's met een 2Tr o n i c v e r s n e l l i ngsbak:
- laat het rempedaal los als deselectiehendel in de stand Aof M
staat,
- of zet de selectiehendel in de stand Aof M
als deze in de stand Nstaat en het
rempedaal niet ingetrapt is,
- o
f schakel de achteruitversnelling in.
Onder bepaalde omstandigheden is de STOP-stand niet beschikbaar; het verklikkerlampje "ECO"knippert enkele seconden en gaat danuit.
Onder bepaalde omstandigheden wordt de START-stand automatisch geactiveerd; het
verklikkerlampje "ECO"knippert enkele
seconden en gaat dan uit.
