Peugeot 508 Hybrid 2013 Handleiding (in Dutch)

8
199
Praktische informatie

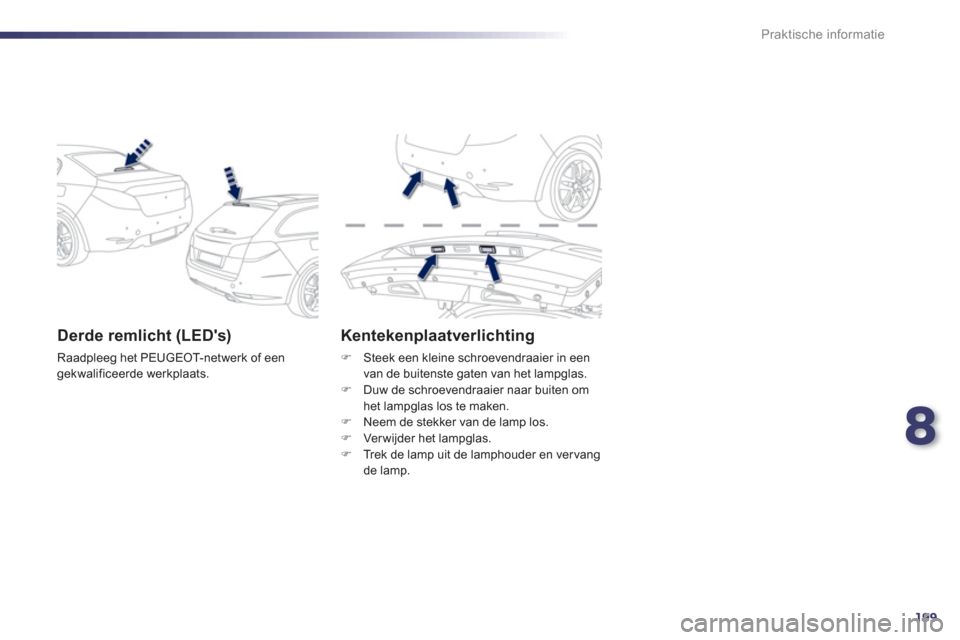

Derde remlicht (LED's)
Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats.

Kentekenplaatverlichting
)
Steek een kleine schroevendraaier in een
van de buitenste gaten van het lampglas. ) Duw de schroevendraaier naar buiten om het lampglas los te maken. )
Neem de stekker van de lamp los. )
Ver wijder het lampglas.)
Trek de lamp uit de lamphouder en ver vang
de lamp.

200
Praktische informatie

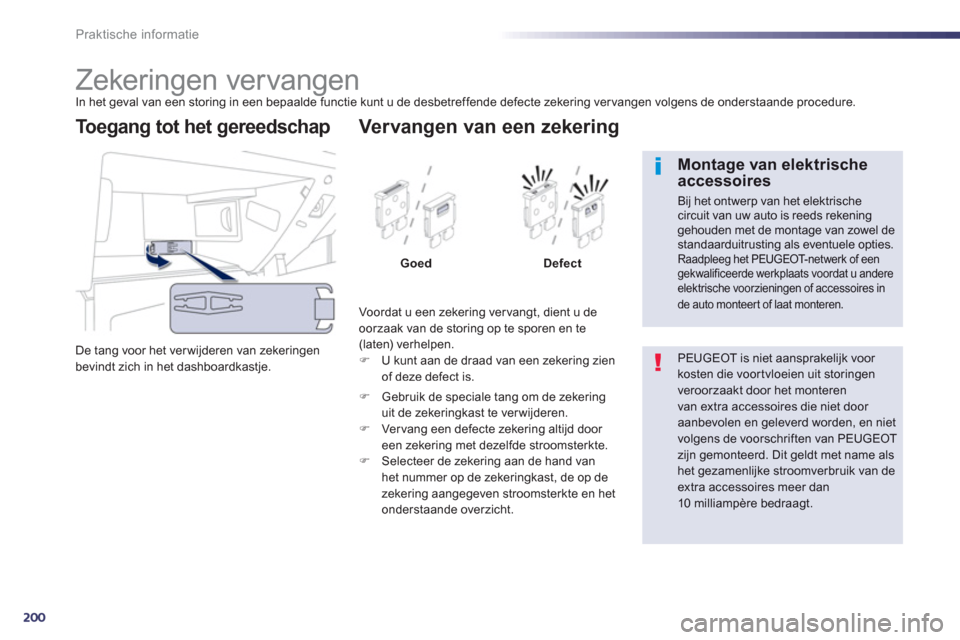

Zekeringen vervangen In het geval van een storing in een bepaalde functie kunt u de desbetreffende defecte zekering vervangen volgens de onderstaande procedure.
De tan
g voor het ver wijderen van zekeringen
bevindt zich in het dashboardkastje.
To egang tot het gereedschap

Voordat u een zekering ver vangt, dient u de
oorzaak van de storing op te sporen en te(laten) verhelpen.) U kunt aan de draad van een zekering zienof deze defect is.

Vervangen van een zekering
GoedDefect
)
Gebruik de speciale tang om de zekeringuit de zekeringkast te ver wijderen. )
Ver vang een defecte zekering altijd door een zekering met dezelfde stroomsterkte. )
Selecteer de zekering aan de hand van
het nummer op de zekeringkast, de op de
zekering aangegeven stroomsterkte en het onderstaande overzicht.
PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit storingen veroorzaakt door het monteren van extra accessoires die niet door aanbevolen en geleverd worden, en niet
volgens de voorschriften van PEUGEOTzijn gemonteerd. Dit geldt met name als het gezamenlijke stroomverbruik van de extra accessoires meer dan 10 milliampère bedraagt.


Montage van elektrischeaccessoires
Bij het ontwerp van het elektrische circuit van uw auto is reeds rekeninggehouden met de montage van zowel destandaarduitrusting als eventuele opties.
Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats voordat u andere elektrische voorzieningen of accessoires in de auto monteert of laat monteren.

8
201
Praktische informatie

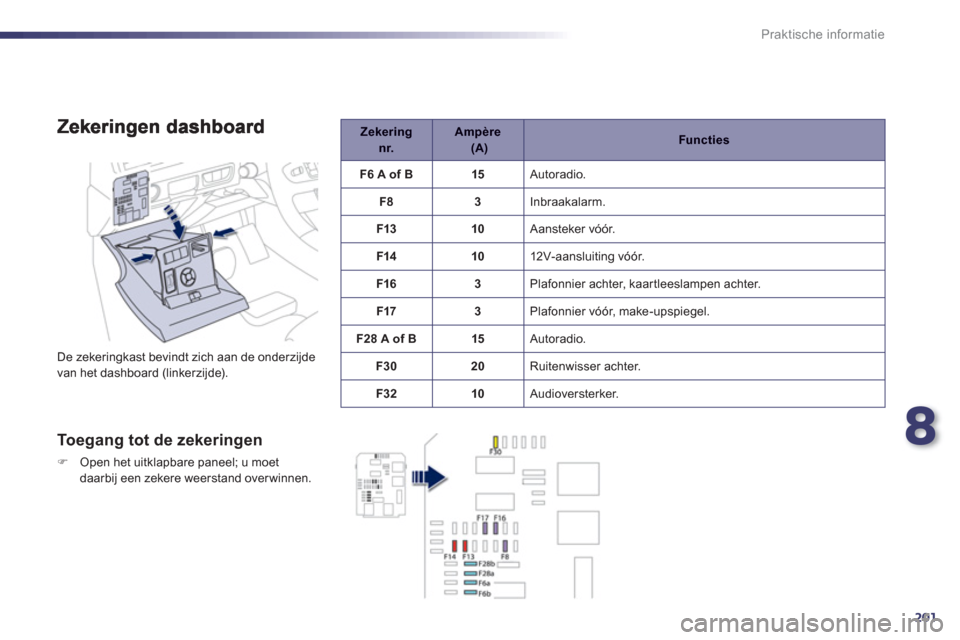

De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).

To egang tot de zekeringen
)Open het uitklapbare paneel; u moet
daarbij een zekere weerstand over winnen.


Zekering nr.Ampère(A)Functies
F6 A of B
15
Autoradio.
F
83 Inbraakalarm.
F1
310
Aansteker vóór.
F1410
12V- aansluiting vóór.
F1
63 Plafonnier achter, kaartleeslampen achter.
F17
3 Plafonnier vóór, make-upspiegel.
F2
8 A of B15 Autoradio.
F3
020 Ruitenwisser achter.
F32 10
A
udioversterker.

202
Praktische informatie
Zekering N°Ampère (A)Functies
F3
15 Paneel ruitbediening in bestuurderspor tier, 12V-aansluiting achterzitplaatsen.
F415
12V-aansluiting bagageruimte.
F530 Elektrisch bedienbare ruiten achter met eentrapsbediening.
F
630
Elektrisch bedienbare ruiten vóór met eentrapsbediening.
F1
120
Servicecentrale trekhaakaansluiting.
F12 20
A
udioversterker.
F1
520
Blinderingspaneel panoramadak (SW).
F1
65 Paneel ruitbediening in bestuurdersportier.

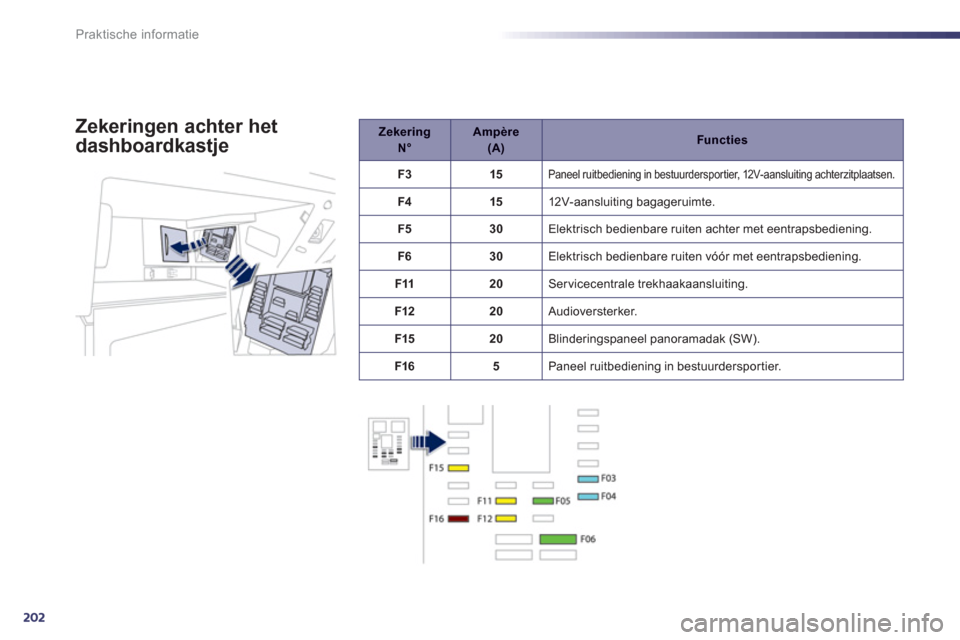

Zekeringen achter het
dashboardkast
je

8
203
Praktische informatie

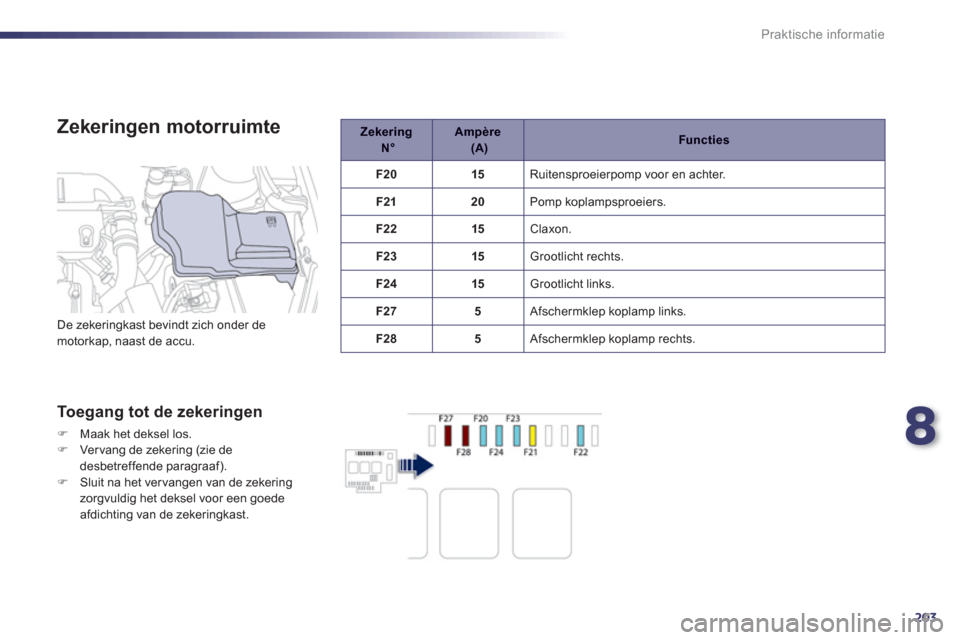

Zekeringen motorruimte


To egang tot de zekeringen
)Maak het deksel los.)Ver vang de zekering (zie de
desbetreffende paragraaf).)Sluit na het ver vangen van de zekering
zorgvuldig het deksel voor een goede afdichting van de zekeringkast.
ZekeringN°Ampère(A)Functies
F20 15
Ruitensproeierpomp voor en achter.
F2
120 Pomp koplampsproeiers.
F2215 Claxon.
F2
315 Grootlicht rechts.
F2
415 Grootlicht links.
F27 5
A
fschermklep koplamp links.
F2
85
Afschermklep koplamp rechts. De zekeringkast bevindt zich onder demotorkap, naast de accu.

204
Praktische informatie

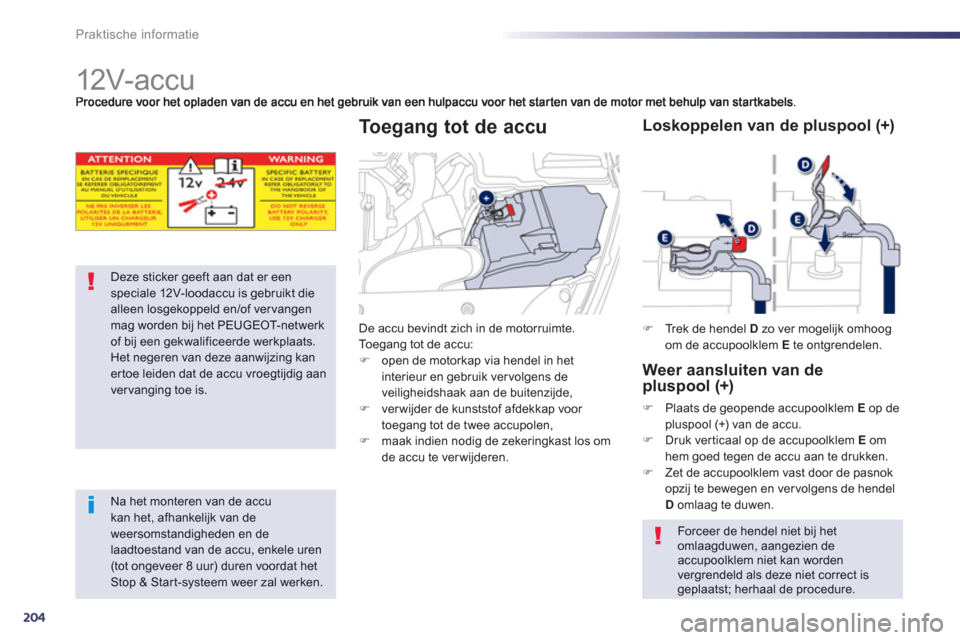

12V- ac c u
Deze sticker geeft aan dat er een speciale 12V-loodaccu is gebruikt die alleen losgekoppeld en/of ver vangen mag worden bij het PEUGEOT- net wer kof bij een gekwalificeerde werkplaats. Het negeren van deze aanwijzing kan er toe leiden dat de accu vroegtijdig aanver vanging toe is.

Na het monteren van de accukan het, afhankelijk van de weersomstandigheden en delaadtoestand van de accu, enkele uren (tot ongeveer 8 uur) duren voordat het Stop & Star t-systeem weer zal werken.
De accu bevindt zich in de motorruimte.
Toegang tot de accu:
)
open de motorkap via hendel in het
interieur en gebruik vervolgens de
veiligheidshaak aan de buitenzijde,) ver wijder de kunststof afdekkap voor
toegang tot de twee accupolen,) maak indien nodig de zekeringkast los omde accu te ver wijderen.


To egang tot de accu
)Trek de hendel D
zo ver mogelijk omhoog
om de accupoolklem E te ontgrendelen.




Loskoppelen van de pluspool (+)

Weer aansluiten van depluspool (+)
)Plaats de geopende accupoolklem Eop depluspool (+) van de accu. )Druk ver ticaal op de accupoolklem Eom hem goed tegen de accu aan te drukken.)Zet de accupoolklem vast door de pasnok
opzij te bewegen en vervolgens de hendelDomlaag te duwen.
Forceer de hendel niet bij het omlaagduwen, aangezien de accupoolklem niet kan wordenvergrendeld als deze niet correct is geplaatst; herhaal de procedure.

8
205
Praktische informatie

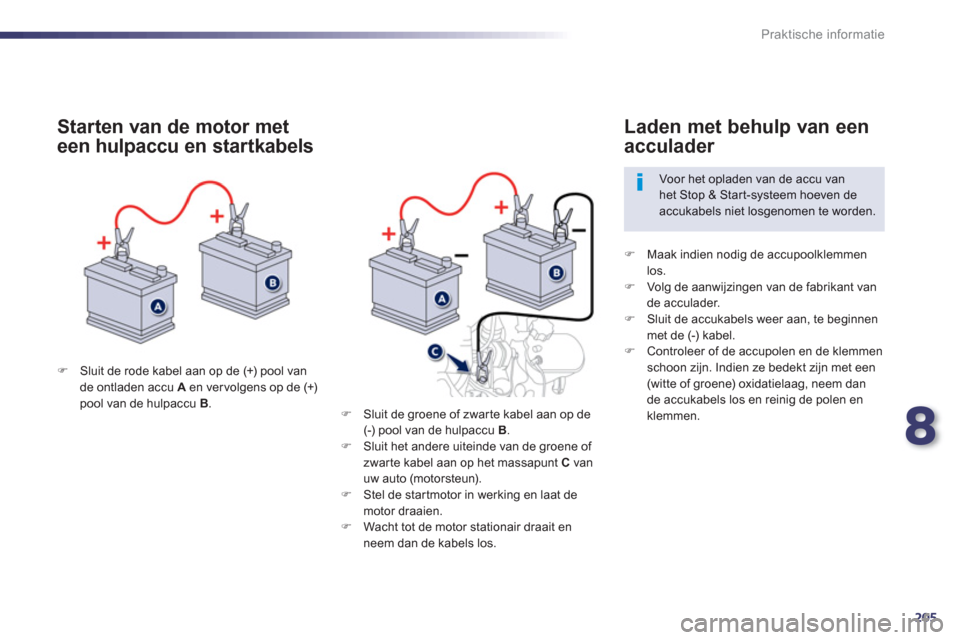

)Sluit de rode kabel aan op de (+) pool van de ontladen accu Aen vervolgens op de (+) pool van de hulpaccu B.

Starten van de motor met
een hulpaccu en startkabels
)
Maak indien nodig de accupoolklemmen
los.) Volg de aanwijzingen van de fabrikant van de acculader. )
Sluit de accukabels weer aan, te beginnen met de (-) kabel. )
Controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijn met een(witte of groene) oxidatielaag, neem dan
de accukabels los en reinig de polen en
klemmen.


Laden met behulp van een
acculader


Voor het opladen van de accu van het Stop & Star t-systeem hoeven de accukabels niet losgenomen te worden.
)
Sluit de groene of zwar te kabel aan op de
(-) pool van de hulpaccu B.)
Sluit het andere uiteinde van de groene of zwar te kabel aan op het massapunt C
van uw auto (motorsteun). )
Stel de startmotor in werking en laat de
motor draaien. ) Wacht tot de motor stationair draait en
neem dan de kabels los.

206
Praktische informatie

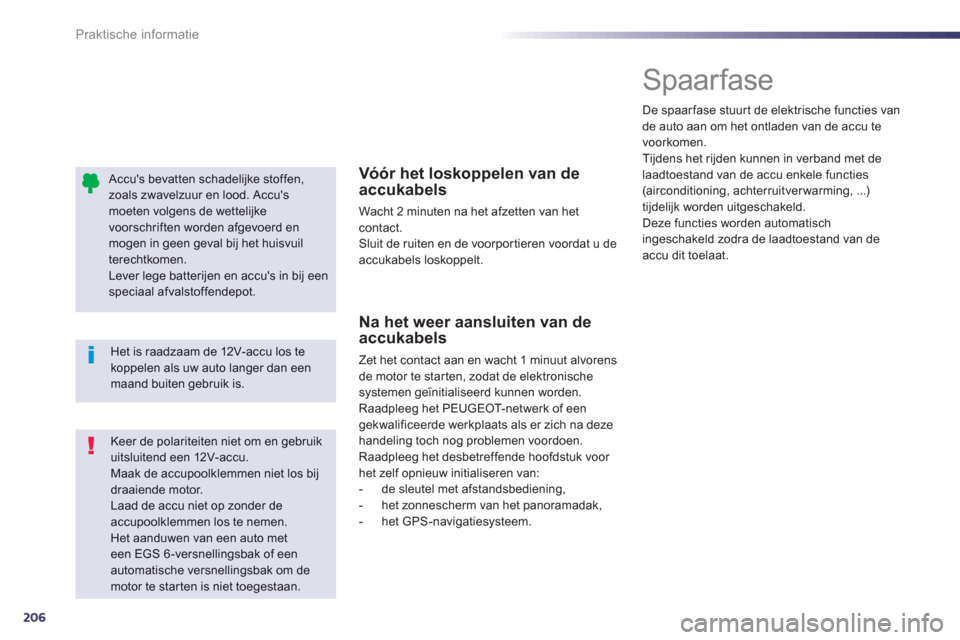

Accu's bevatten schadelijke stof fen,zoals zwavelzuur en lood. Accu's moeten volgens de wettelijkevoorschriften worden afgevoerd en mogen in geen geval bij het huisvuil terechtkomen.
Lever lege batterijen en accu's in bij eenspeciaal afvalstoffendepot.


Keer de polariteiten niet om en gebruikuitsluitend een 12V-accu.
Maak de accupoolklemmen niet los bijdraaiende motor.
Laad de accu niet op zonder de accupoolklemmen los te nemen. Het aanduwen van een auto met een EGS 6-versnellingsbak of eenautomatische versnellingsbak om de motor te starten is niet toegestaan.


Het is raadzaam de 12V-accu los tekoppelen als uw auto langer dan eenmaand buiten gebruik is.

Vóór het loskoppelen van de
accukabels
Wacht 2 minuten na het afzetten van het
contact.
Sluit de ruiten en de voorportieren voordat u de
accukabels loskoppelt.

Na het weer aansluiten van de
accukabels
Zet het contact aan en wacht 1 minuut alvorensde motor te starten, zodat de elektronische
systemen geïnitialiseerd kunnen worden. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats als er zich na deze
handelin
g toch nog problemen voordoen.
Raadpleeg het desbetreffende hoofdstuk voor
het zelf opnieuw initialiseren van:


- de sleutel met a
fstandsbediening,

- het zonnescherm van het panoramadak,

- het GPS-navigatiesysteem.










Spaarfase

De spaar fase stuurt de elektrische functies van de auto aan om het ontladen van de accu te
voorkomen.
Ti
jdens het rijden kunnen in verband met de
laadtoestand van de accu enkele functies(airconditioning, achterruitver warming, ...)
tijdelijk worden uitgeschakeld.
Deze functies worden automatisch
ingeschakeld zodra de laadtoestand van deaccu dit toelaat.

8
207
Praktische informatie

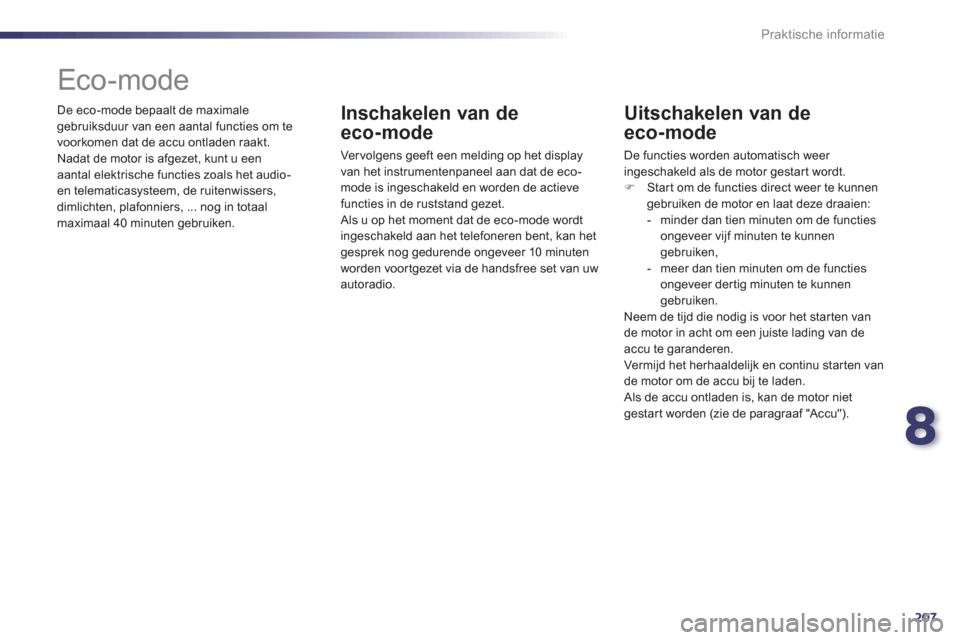

De eco-mode bepaalt de maximale gebruiksduur van een aantal functies om te
voorkomen dat de accu ontladen raakt.
Nadat de motor is af
gezet, kunt u eenaantal elektrische functies zoals het audio-en telematicasysteem, de ruitenwissers,
dimlichten, plafonniers, ... nog in totaal maximaal 40 minuten gebruiken.







Eco-mode
Inschakelen van de
eco-mode
Ver volgens geeft een melding op het display
van het instrumentenpaneel aan dat de eco-
mode is ingeschakeld en worden de actievefuncties in de ruststand gezet.
Als u o
p het moment dat de eco-mode wordt ingeschakeld aan het telefoneren bent, kan hetgesprek nog gedurende ongeveer 10 minutenworden voortgezet via de handsfree set van uwautoradio.


Uitschakelen van de
eco-mode

De functies worden automatisch weer
ingeschakeld als de motor gestart wordt. )
Start om de functies direct weer te kunnen
gebruiken de motor en laat deze draaien:
- min
der dan tien minuten om de functiesongeveer vijf minuten te kunnen gebruiken,
- meer dan tien minuten om de functies
ongeveer der tig minuten te kunnengebruiken.

Neem de tijd die nodig is voor het starten vande motor in acht om een juiste lading van de
accu te garanderen.
Ver mi
jd het herhaaldelijk en continu starten van
de motor om de accu bij te laden.
Als de accu ontladen is, kan de motor nietgestart worden (zie de paragraaf "Accu").

208
Praktische informatie

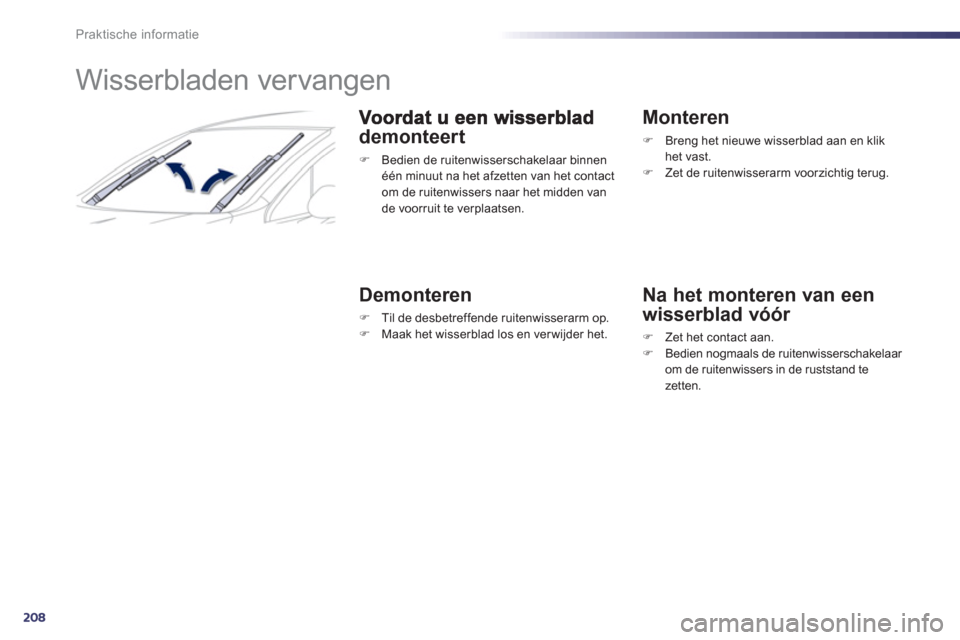

Wisserbladen vervangen
demonteert
)
Bedien de ruitenwisserschakelaar binnen één minuut na het afzetten van het contact om de ruitenwissers naar het midden van
de voorruit te verplaatsen.
Demonteren
)
Til de desbetreffende ruitenwisserarm op.)
Maak het wisserblad los en verwijder het.



Monteren
)Breng het nieuwe wisserblad aan en klikhet vast.
)Zet de ruitenwisserarm voorzichtig terug.


Na het monteren van een
wisserblad vóó
r
)Zet het contact aan.)Bedien nogmaals de ruitenwisserschakelaar om de ruitenwissers in de ruststand tezetten.
