Page 11 of 364
9

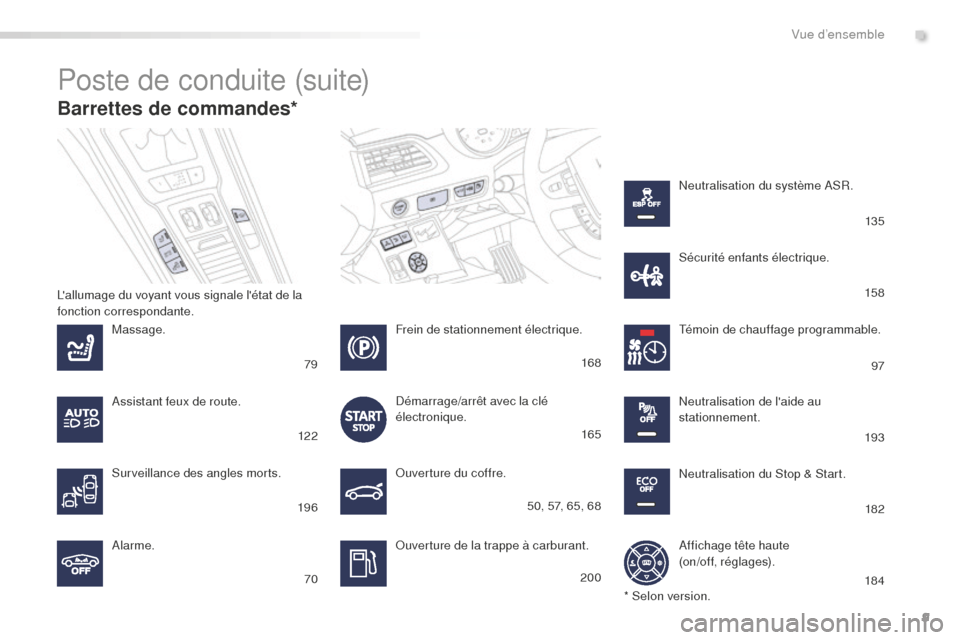

Barrettes de commandes*
Poste de conduite (suite)
Ouverture du coffre.
Ouverture de la trappe à carburant.
Massage.
Alarme. Témoin de chauffage programmable.
Frein de stationnement électrique.
Démarrage/arrêt avec la clé
électronique.
Neutralisation du Stop & Start.
Affichage tête haute
(on/off, réglages). Neutralisation de l'aide au
stationnement.
Surveillance des angles morts. Sécurité enfants électrique. Neutralisation du système ASR.
Assistant feux de route.
L'allumage du voyant vous signale l'état de la
fonction correspondante.
* Selon version.
70
79
12 2
19 6 200168
165
50, 57, 65, 68
18 497
193 182 13 5
15 8
.
Vue d’ensemble
Page 12 of 364
10

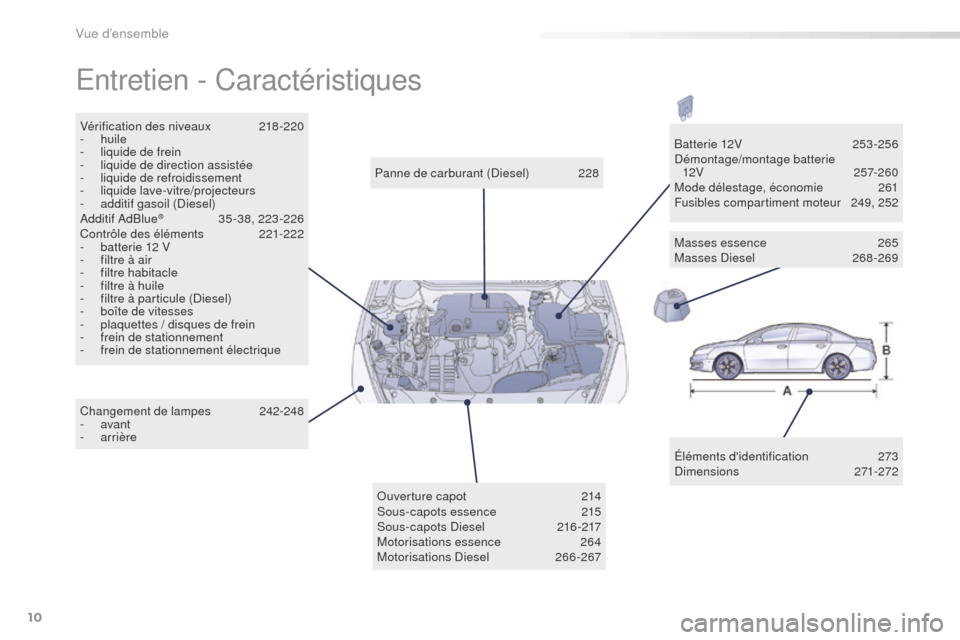

Entretien - Caractéristiques
Éléments d'identification 273
Dimensions 271-272
Panne de carburant (Diesel)
2
28
Vérification des niveaux
2
18 -220
-
huile
-
l
iquide de frein
-
l
iquide de direction assistée
-
l
iquide de refroidissement
-
l
iquide lave-vitre/projecteurs
-
a
dditif gasoil (Diesel)
Additif AdBlue
® 3 5-38, 223-226
Contrôle des éléments 2 21-222
-
b
atterie 12 V
-
f
iltre à air
-
f
iltre habitacle
-
f
iltre à huile
-
f
iltre à particule (Diesel)
-
b
oîte de vitesses
-
p
laquettes / disques de frein
-
f
rein de stationnement
-
f
rein de stationnement électrique
Changement de lampes
2
42-248
-
avant
-
arrière Batterie 12V
2
53 -256
Démontage/montage batterie 12 V
257-2 6 0
Mode délestage, économie
26
1
Fusibles compartiment moteur
2
49, 252
Ouverture capot
2
14
Sous-capots essence
2
15
Sous- capots Diesel
21
6 -217
Motorisations essence
2
64
Motorisations Diesel
26
6-267Masses essence
2
65
Masses Diesel
26
8-269
Vue d’ensemble
Page 13 of 364
11
Optimisez l'utilisation de votre boîte
de
vitesses
Avec une boîte de vitesses manuelle, démarrez en douceur et
engagez, sans attendre, le rapport de vitesse supérieur. En phase
d’accélération, passez les rapports assez tôt.
Avec une boîte de vitesses automatique ou pilotée, privilégiez le mode
automatique, sans appuyer fortement ni brusquement sur la pédale
d'accélérateur.
Maîtrisez l'utilisation de vos équipements
électriques
Avant de partir, si l'habitacle est surchauffé, aérez-le en descendant les
vitres et en ouvrant les aérateurs, avant d'utiliser l'air conditionné.
Au-delà de 50 km/h, remontez les vitres et laissez les aérateurs
ouverts.
Pensez à utiliser les équipements permettant de limiter la température
dans l'habitacle (occulteur de toit ouvrant, stores...).
Coupez l'air conditionné, sauf si la régulation est automatique, dès que
vous avez atteint la température de confort désirée.
Éteignez les commandes de dégivrage et de désembuage, si celles-ci
ne sont pas gérées automatiquement.
Arrêtez au plus tôt la commande de siège chauffant.
Ne roulez pas avec les projecteurs et les feux antibrouillard allumés
quand les conditions de visibilité sont suffisantes.
Évitez de faire tourner le moteur, surtout en hiver, avant d'engager la
première vitesse ; votre véhicule chauffe plus vite pendant que vous
roulez.
En tant que passager, si vous évitez d'enchaîner vos supports
multimédia (film, musique, jeu vidéo...), vous participerez à limiter la
consommation d'énergie électrique, donc de carburant.
Débranchez vos appareils nomades avant de quitter le véhicule.

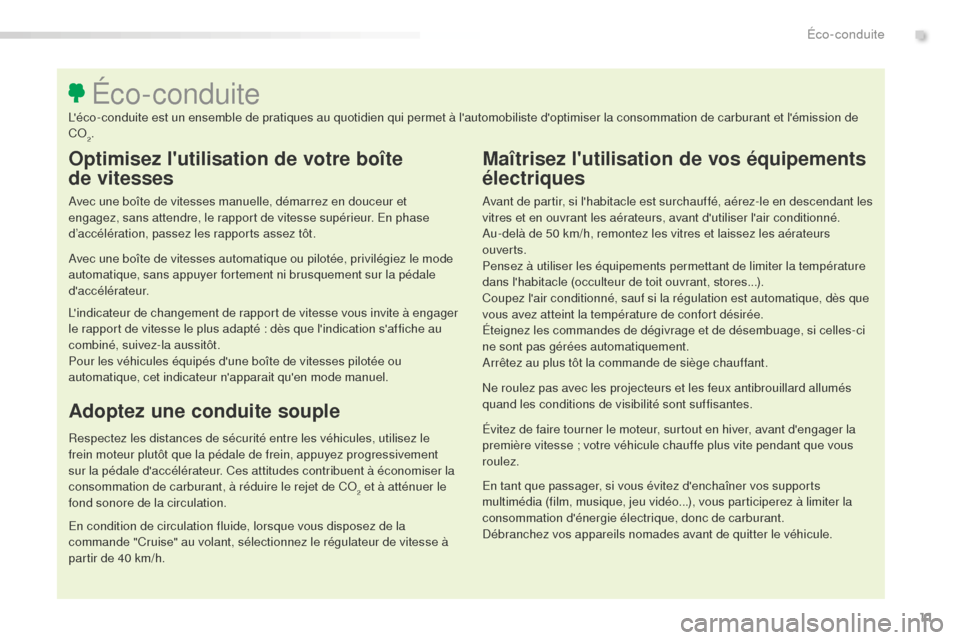

Éco-conduite
L'éco-conduite est un ensemble de pratiques au quotidien qui permet à l'automobiliste d'optimiser la consommation de carburant et l'émission de
CO
2.
Adoptez une conduite souple
Respectez les distances de sécurité entre les véhicules, utilisez le
frein moteur plutôt que la pédale de frein, appuyez progressivement
sur la pédale d'accélérateur. Ces attitudes contribuent à économiser la
consommation de carburant, à réduire le rejet de CO
2 et à atténuer le
fond sonore de la circulation.
En condition de circulation fluide, lorsque vous disposez de la
commande "Cruise" au volant, sélectionnez le régulateur de vitesse à
partir de 40 km/h. L'indicateur de changement de rapport de vitesse vous invite à engager
le rapport de vitesse le plus adapté : dès que l'indication s'affiche au
combiné, suivez-la aussitôt.
Pour les véhicules équipés d'une boîte de vitesses pilotée ou
automatique, cet indicateur n'apparait qu'en mode manuel.
.
Éco-conduite
Page 14 of 364
12

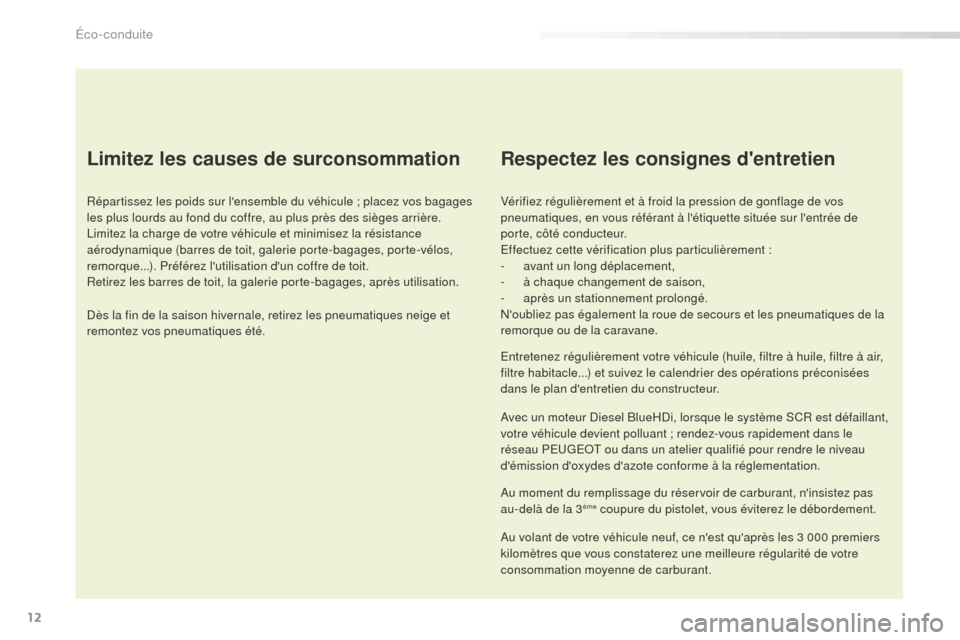

Limitez les causes de surconsommation
Répartissez les poids sur l'ensemble du véhicule ; placez vos bagages
les plus lourds au fond du coffre, au plus près des sièges arrière.
Limitez la charge de votre véhicule et minimisez la résistance
aérodynamique (barres de toit, galerie porte-bagages, porte-vélos,
remorque...). Préférez l'utilisation d'un coffre de toit.
Retirez les barres de toit, la galerie porte-bagages, après utilisation.
Dès la fin de la saison hivernale, retirez les pneumatiques neige et
remontez vos pneumatiques été.
Respectez les consignes d'entretien
Vérifiez régulièrement et à froid la pression de gonflage de vos
pneumatiques, en vous référant à l'étiquette située sur l'entrée de
porte, côté conducteur.
Effectuez cette vérification plus particulièrement :
-
a
vant un long déplacement,
-
à c
haque changement de saison,
-
a
près un stationnement prolongé.
N'oubliez pas également la roue de secours et les pneumatiques de la
remorque ou de la caravane.
Entretenez régulièrement votre véhicule (huile, filtre à huile, filtre à air,
filtre habitacle...) et suivez le calendrier des opérations préconisées
dans le plan d'entretien du constructeur.
Avec un moteur Diesel BlueHDi, lorsque le système SCR est défaillant,
votre véhicule devient polluant ; rendez-vous rapidement dans le
réseau PEUGEOT ou dans un atelier qualifié pour rendre le niveau
d'émission d'oxydes d'azote conforme à la réglementation.
Au moment du remplissage du réservoir de carburant, n'insistez pas
au-delà de la 3
ème coupure du pistolet, vous éviterez le débordement.
Au volant de votre véhicule neuf, ce n'est qu'après les 3 000 premiers
kilomètres que vous constaterez une meilleure régularité de votre
consommation moyenne de carburant.
Éco-conduite
Page 15 of 364
13

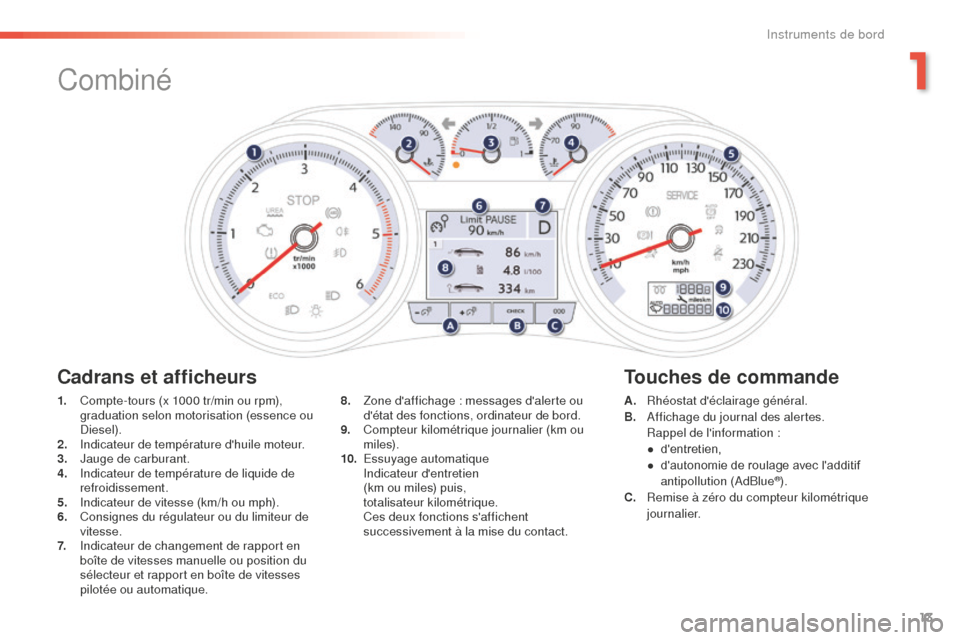

Combiné
1. Compte-tours (x 1000 tr/min ou rpm), graduation selon motorisation (essence ou
Diesel).
2.
In
dicateur de température d'huile moteur.
3.
J
auge de carburant.
4.
In
dicateur de température de liquide de
refroidissement.
5.
I
ndicateur de vitesse (km/h ou mph).
6.
C
onsignes du régulateur ou du limiteur de
vitesse.
7.
I
ndicateur de changement de rapport en
boîte de vitesses manuelle ou position du
sélecteur et rapport en boîte de vitesses
pilotée ou automatique. A. R
héostat d'éclairage général.
B. A ffichage du journal des alertes.
R
appel de l'information :
●
d
'entretien,
●
d
'autonomie de roulage avec l'additif
antipollution (AdBlue
®).
C. R
emise à zéro du compteur kilométrique
journalier.
8.
Z
one d'affichage
: messages d'alerte ou
d'état des fonctions, ordinateur de bord.
9.
C
ompteur kilométrique journalier (km ou
miles).
10.
E
ssuyage automatique In
dicateur d'entretien (
km ou miles) puis,
t
otalisateur kilométrique.
C
es deux fonctions s'affichent
successivement à la mise du contact.
Cadrans et afficheurs Touches de commande
1
Instruments de bord
Page 16 of 364
14
Témoins
Repères visuels informant le conducteur de la mise en marche d'un système (témoins de marche ou de neutralisation) ou de l'apparition d'une
anomalie (témoin d'alerte).
A la mise du contact
Certains témoins d'alerte s'allument pendant
quelques secondes lors de la mise du contact
du véhicule, dans le combiné et /ou dans
l'afficheur du combiné.
Dès le démarrage du moteur, ces mêmes
témoins doivent s'éteindre.
En cas de persistance, avant de rouler,
consultez le témoin d'alerte concerné.
Avertissements associés
L'allumage de certains témoins peut
s'accompagner d'un signal sonore et d'un
message sur l'afficheur du combiné.
L'allumage du témoin est de type fixe ou
clignotant. Certains témoins peuvent présenter
les deux types d'allumage
: fixe ou
clignotant.
Seule la mise en relation du
type d'allumage avec l'état de
fonctionnement du véhicule permet
de savoir, si la situation est normale
ou si une anomalie apparaît. En cas
d'anomalie, l'allumage du témoin peut
être accompagné d'un message.
Veuillez-vous reporter aux tableaux
décrits ci-après pour plus d'information.
Instruments de bord
Page 17 of 364
15

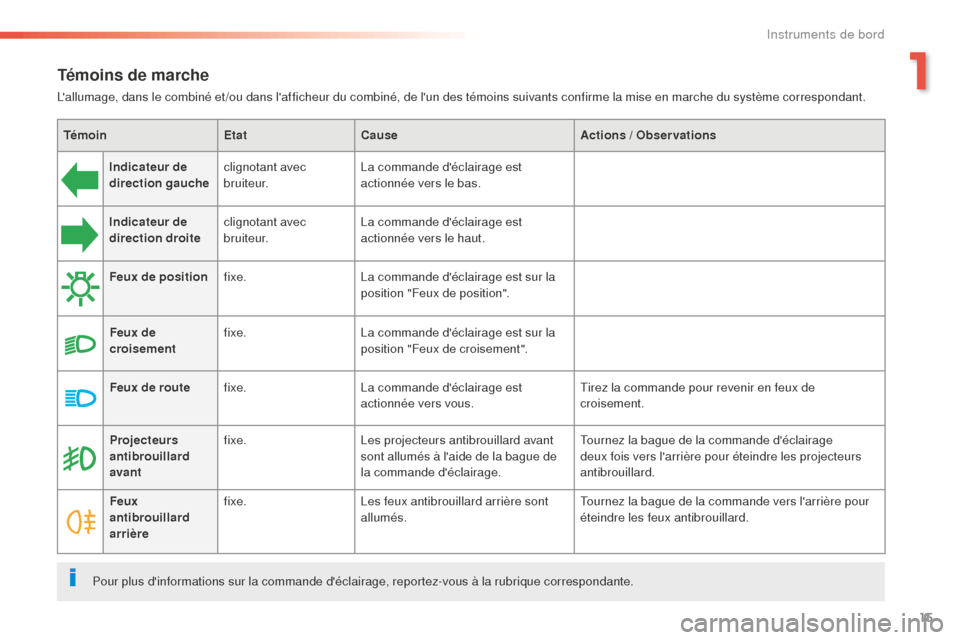

Témoins de marche
L'allumage, dans le combiné et /ou dans l'afficheur du combiné, de l'un des témoins suivants confirme la mise en marche du système correspondant.Témoin EtatCause Actions / Observations
Indicateur de
direction gauche clignotant avec
b r u i t e u r. La commande d'éclairage est
actionnée vers le bas.
Indicateur de
direction droite clignotant avec
b r u i t e u r. La commande d'éclairage est
actionnée vers le haut.
Feux de position fixe. La commande d'éclairage est sur la
position "Feux de position".
Feux de
croisement fixe.
La commande d'éclairage est sur la
position "Feux de croisement".
Feux de route fixe. La commande d'éclairage est
actionnée vers vous. Tirez la commande pour revenir en feux de
croisement.
Projecteurs
antibrouillard
avant fixe.
Les projecteurs antibrouillard avant
sont allumés à l'aide de la bague de
la commande d'éclairage. Tournez la bague de la commande d'éclairage
deux fois vers l'arrière pour éteindre les projecteurs
antibrouillard.
Feux
antibrouillard
arrière fixe.
Les feux antibrouillard arrière sont
allumés. Tournez la bague de la commande vers l'arrière pour
éteindre les feux antibrouillard.
Pour plus d'informations sur la commande d'éclairage, reportez-vous à la rubrique correspondante.
1
Instruments de bord
Page 18 of 364
16
TémoinEtatCause Actions / Observations
Préchauffage
moteur Diesel fixe.
Le contacteur est sur la 2
ème position
(Contact) ou le bouton de démarrage
" START/STOP " a été actionné. Attendez l'extinction du témoin avant de démarrer.
A l'extinction, le démarrage est immédiat, à condition
:
-
d
e débrayer pour une boîte manuelle,
-
d
e maintenir l'appui sur la pédale de frein pour
une boîte automatique.
La durée d'allumage est déterminée par les conditions
climatiques ( jusqu'à environ trente
secondes en
conditions climatiques extrêmes).
Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l'extinction du témoin, puis
démarrer le moteur.
Frein de
stationnement fixe.
Le frein de stationnement est serré
ou mal desserré. Desserrez le frein de stationnement pour éteindre le
témoin ; pied sur la pédale de frein.
Respectez les consignes de sécurité.
Pour plus d'informations sur le frein de stationnement,
reportez-vous à la rubrique correspondante.
Désactivation
des fonctions
automatiques
du frein de
stationnement
électrique fixe.
Les fonctions "serrage automatique"
(à la coupure du moteur) et
"desserrage automatique" sont
désactivées ou défaillantes. Activez la fonction (selon pays de commercialisation)
par le menu de configuration du véhicule ou consultez
le réseau PEUGEOT ou un atelier qualifié si le
serrage / desserrage automatique n'est plus possible.
Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
Instruments de bord
Page 19 of 364
17

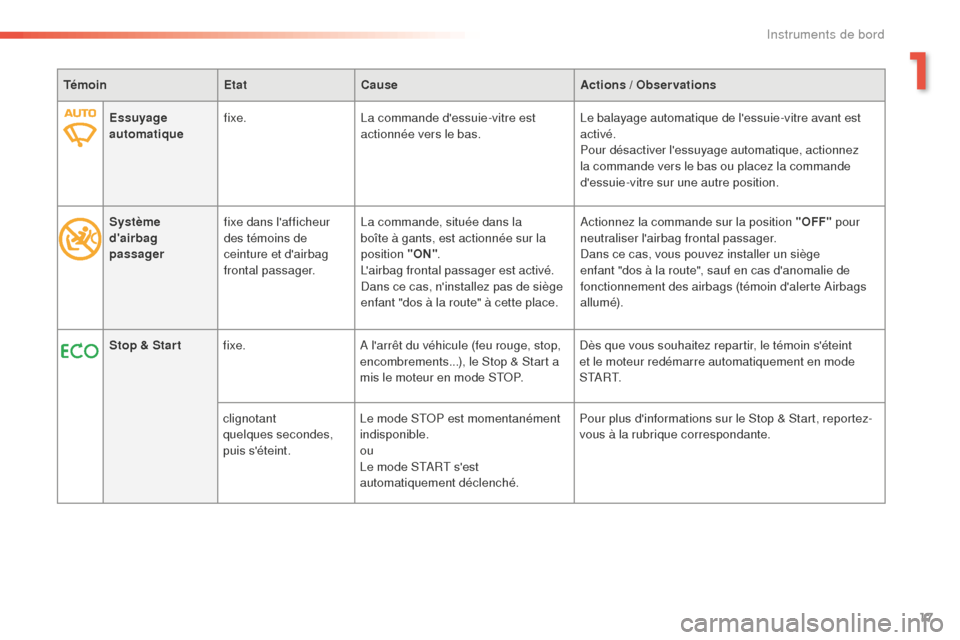

TémoinEtatCause Actions / Observations
Essuyage
automatique fixe.
La commande d'essuie-vitre est
actionnée vers le bas. Le balayage automatique de l'essuie-vitre avant est
activé.
Pour désactiver l'essuyage automatique, actionnez
la commande vers le bas ou placez la commande
d'essuie-vitre sur une autre position.
Système
d'airbag
passager fixe dans l'afficheur
des témoins de
ceinture et d'airbag
frontal passager. La commande, située dans la
boîte à gants, est actionnée sur la
position
"ON".
L'airbag frontal passager est activé.
Dans ce cas, n'installez pas de siège
enfant "dos à la route" à cette place. Actionnez la commande sur la position "OFF"
pour
neutraliser l'airbag frontal passager.
Dans ce cas, vous pouvez installer un siège
enfant "dos à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte Airbags
allumé).
Stop & Star t fixe. A l'arrêt du véhicule (feu rouge, stop,
encombrements...), le Stop & Start a
mis le moteur en mode STOP. Dès que vous souhaitez repartir, le témoin s'éteint
et le moteur redémarre automatiquement en mode
S TA R T.
clignotant
quelques
secondes,
puis s'éteint. Le mode STOP est momentanément
indisponible.
ou
Le mode START s'est
automatiquement déclenché. Pour plus d'informations sur le Stop & Start, reportez-
vous à la rubrique correspondante.
1
Instruments de bord
Page 20 of 364
18
Témoins de neutralisation
L'allumage de l'un des témoins suivants confirme l'arrêt volontaire du système correspondant.
Celui-ci peut s'accompagner d'un signal sonore et d'un message sur l'afficheur du combiné.Témoin EtatCause Actions / Observations
Système
d'airbag
passager fixe dans le combiné
et /ou dans l'afficheur
des témoins de
ceinture et d'airbag
frontal passager. La commande, située dans la boîte
à gants, est actionnée sur la position
"
OFF ".
L'airbag frontal passager est
neutralisé.
Vous pouvez installer un siège
enfant "dos à la route", sauf en cas
d'anomalie de fonctionnement des
airbags (témoin d'alerte Airbags
allumé). Actionnez la commande sur la position "
ON" pour
activer l'airbag frontal passager.
Dans ce cas, n'installez pas de siège enfant "dos à la
route" à cette place.
Contrôle
dynamique de
stabilité
(CDS/ASR) fixe.
La touche est actionnée et le voyant
s'allume.
Le CDS/ASR est désactivé.
CDS
: contrôle dynamique de
stabilité.
ASR
: antipatinage de roues.Appuyez sur la touche pour activer le CDS/ASR. Son
voyant s'éteint.
Le système CDS/ASR est automatiquement mis en
oeuvre au démarrage du véhicule.
En cas de désactivation, le système se réactive
automatiquement à partir d'environ 50
km/h.
Pour plus d'informations sur le système ESC (CDS/
ASR), reportez-vous à la rubrique correspondante.
Instruments de bord
