lock Peugeot Bipper 2011 Instrukcja Obsługi (in Polish)

24


Stanowisko kierowcy


Kontrolka


Stan
Znaczenie
Rozwiązanie - działanie


Przednia poduszka powietrzna
Boczna poduszka powietrzna
miga lub zapalona na
stałe. usterka poduszki
powietrznej. Jak najszybciej sprawdzić w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym. Rozdział 5, część
"Poduszki powietrzne".
Wyłączenie przedniej
poduszki pasażera zapalona.

celowe wyłączenie poduszki powietrznej
z powodu zainstalowania fotelika
dziecięcego tyłem do kierunku jazdy.
Skonfigurować w menu MENU komputera
pokładowego. Rozdział 3, część "Menu".
ABS zapalona na stałe. usterka systemu.

Samochód zachowuje klasyczne hamowanie bez wspomagania.
Zalecamy jednak zatrzymanie samochodu i skontaktowanie się z
ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
świeci nadal, w
połączeniu z kontrolką
hamulca postojowego. uszkodzenie elektronicznego
rozdzielacza siły hamowania.
Należy bezwzględnie zatrzymać się, zaparkować,
wyłączyć zapłon i skontaktować się z ASO sieci
PEUGEOT lub z warsztat specjalistyczny.
System kontroli toru
jazdy miga przez kilka
sekund. włączenie systemu ESP. Interwencja systemu w celu sprowadzenia
pojazdu na właściwy tor jazdy.

zapalona, w połączeniu z
kontrolką przycisku "ASR
OFF"
wraz z towarzyszącym
komunikatem na
wyświetlaczu.

usterka systemu ESP. Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
zapalona, wraz z
towarzyszącym komunikatem
na wyświetlaczu.
usterka systemu
ASR / MSR. Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
zapalona. uszkodzenie inteligentnego
systemu kontroli trakcji. Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Wspomaganie ruszania
na pochyłości zapalona.

uszkodzenie systemu wspomagania
ruszania na pochyłości.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Klocki hamulców
przednich zapalona. zużycie klocków
hamulcowych. Wymienić klocki w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

164


Kontrole

CZYNNOŚCI KONTROLNE

Spuszczanie wody z odstojnika filtra
oleju napędowego


Jeżeli ta kontrolka zapali się,
należy koniecznie spuścić wodę
z odstojnika filtra; to samo robimy
przy każdej wymianie oleju
silnikowego.
Aby usunąć wodę, należy odkręcić
korek spustowy lub czujnik wody w oleju
napędowym, umieszczony u podstawy
filtra. Odczekać aż woda spłynie całkowicie.
Następnie dokręcić korek spustowy lub
czujnik wody.
W silnikach HDI zastosowano najnowsze
rozwiązania techniczne. Każda czynność
serwisowa wymaga szczególnych
kwalifikacji, które może zagwarantować
jedynie ASO sieci PEUGEOT.


Akumulator

Przed zimą należy sprawdzić akumulator w
ASO sieci PEUGEOT.


Filtr powietrza i filtr kabiny

Zanieczyszczony filtr kabiny może obniżyć
wydajność systemu klimatyzacji i wywoływać
nieprzyjemne zapachy. Proszę zapoznać się
z książką gwarancyjną, w której znajdują się
terminy wymiany wkładów.
W zależności od środowiska (zapylona
atmosfera...) oraz warunków jazdy (jazda
miejska...), wkłady należy wymieniać dwa
razy częściej, patrz rozdział 7, część "Pod
pokrywą silnika".


Klocki hamulcowe

Zużycie hamulców zależy od stylu jazdy;
intensywność zużycia ma miejsce podczas
eksploatacji pojazdu w mieście i na krótkich
dystansach. Może okazać się konieczne
kontrolowanie stanu hamulców między
przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie się klocków
hamulcowych.


Stopień zużycia tarcz / bębnów
hamulcowych
Aby uzyskać więcej informacji związanych
z kontrolą stopnia zużycia tarcz / bębnów
hamulcowych, należy skontaktować się z
ASO sieci PEUGEOT.


Hamulec postojowy

Zbyt duży skok hamulca postojowego lub
spadek skuteczności hamowania stanowią
sygnał do przeprowadzenia regulacji nawet
między przeglądami.
Zlecić sprawdzenie układu w ASO sieci
PEUGEOT.


Filtr oleju

Okresowo wymieniać wkład zgodnie z
zaleceniami planu obsługi.




Obecność tej etykiety, zwłaszcza w
połączeniu z funkcją Stop & Start, wskazuje
na zastosowanie akumulatora ołowiowego
12 V, o specjalnej technologii i parametrach,
wymagającego w przypadku wymiany
albo odłączenia, interwencji ze strony
sieci serwisowej PEUGEOT lub warsztatu
specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.

167
8
LOKALIZACJ
A

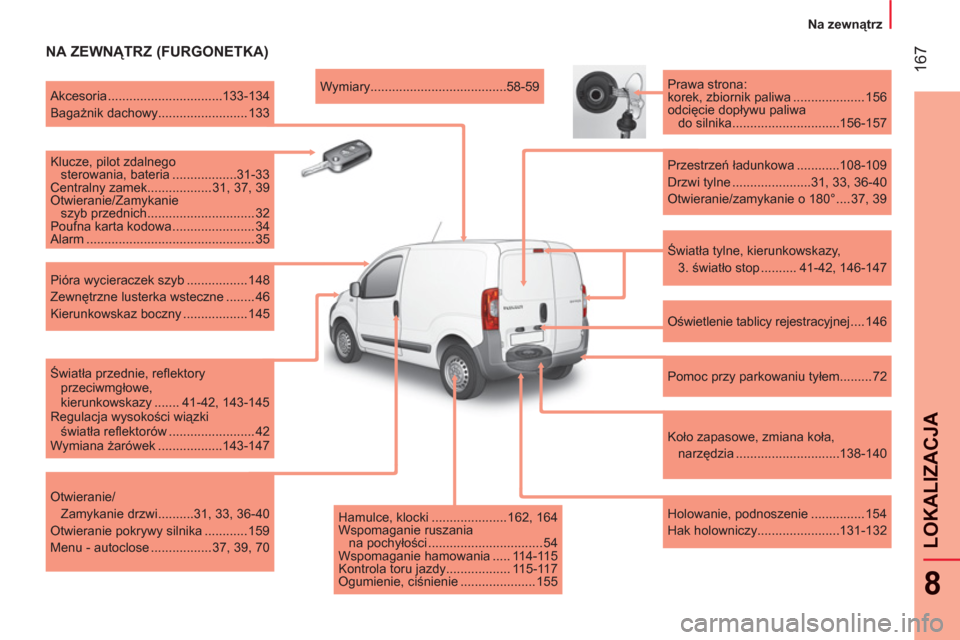

Na zewnątrz


NA ZEWNĄTRZ (FURGONETKA)


Światła tylne, kierunkowskazy,
3. światło stop .......... 41-42, 146-147
Prawa strona:
korek, zbiornik paliwa .................... 156
odcięcie dopływu paliwa
do silnika ..............................156-157

Przestrzeń ładunkowa ............108-109
Drzwi tylne ......................31, 33, 36-40
Otwieranie/zamykanie o 180° .... 37, 39

Oświetlenie tablicy rejestracyjnej .... 146

Pomoc przy parkowaniu tyłem......... 72

Koło zapasowe, zmiana koła,
narzędzia .............................138-140

Holowanie, podnoszenie ............... 154
Hak holowniczy.......................131-132
Wymiary ......................................58-59

Akcesoria ................................133-134
Bagażnik dachowy......................... 133

Klucze, pilot zdalnego
sterowania, bateria ..................31-33
Centralny zamek.................. 31, 37, 39
Otwieranie/Zamykanie
szyb przednich .............................. 32
Poufna karta kodowa ....................... 34
Alarm ............................................... 35

Pióra wycieraczek szyb ................. 148
Zewnętrzne lusterka wsteczne ........ 46
Kierunkowskaz boczny .................. 145

Światła przednie, refl
ektory
przeciwmgłowe,
kierunkowskazy ....... 41-42, 143-145
Regulacja wysokości wiązki
światła refl ektorów ........................ 42
Wymiana żarówek ..................143-147

Otwieranie/
Zamykanie drzwi ..........31, 33, 36-40
Otwieranie pokrywy silnika ............ 159
Menu - autoclose ................. 37, 39, 70

Hamulce, klocki ..................... 162, 164
Wspomaganie ruszania
na pochyłości ................................ 54
Wspomaganie hamowania ..... 114-115
Kontrola toru jazdy.................. 115-117
Ogumienie, ciśnienie ..................... 155

168

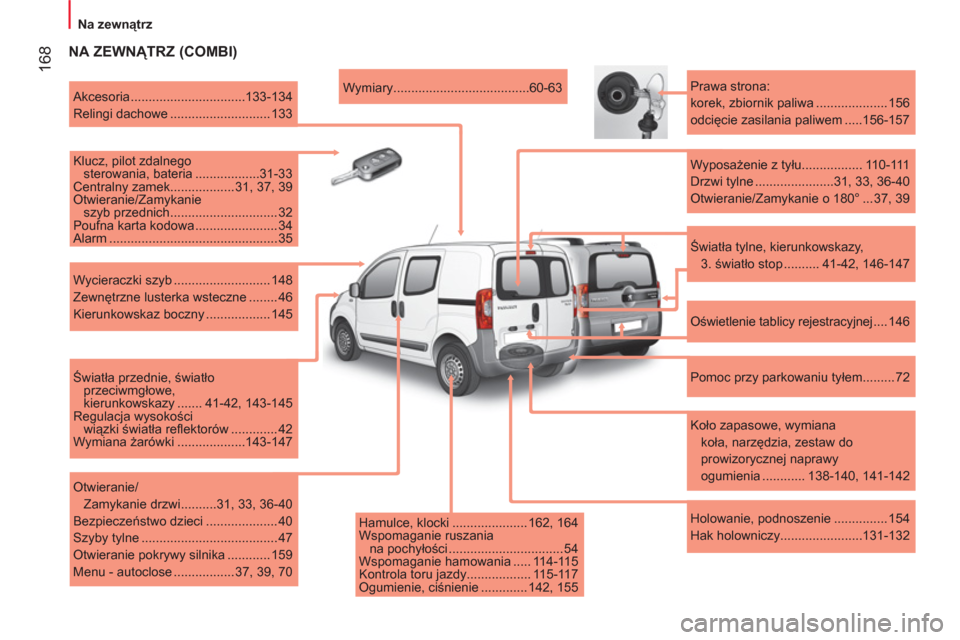

Na zewnątrz


NA ZEWNĄTRZ (COMBI)


Hamulce, klocki ..................... 162, 164
Wspomaganie ruszania
na pochyłości ................................ 54
Wspomaganie hamowania ..... 114-115
Kontrola toru jazdy.................. 115-117
Ogumienie, ciśnienie ............. 142, 155
Wymiary ......................................60-63

Akcesoria ................................133-134
Relingi dachowe ............................ 133

Klucz, pilot zdalnego
sterowania, bateria ..................31-33
Centralny zamek.................. 31, 37, 39
Otwieranie/Zamykanie
szyb przednich .............................. 32
Poufna karta kodowa ....................... 34
Alarm ............................................... 35

Wycieraczki szyb ........................... 148
Zewnętrzne lusterka wsteczne ........ 46
Kierunkowskaz boczny .................. 145

Światła przednie, światło
przeciwmgłowe,
kierunkowskazy ....... 41-42, 143-145
Regulacja wysokości
wiązki światła refl ektorów ............. 42
Wymiana żarówki ...................143-147

Otwieranie/
Zamykanie drzwi ..........31, 33, 36-40
Bezpieczeństwo dzieci .................... 40
Szyby tylne ...................................... 47
Otwieranie pokrywy silnika ............ 159
Menu - autoclose ................. 37, 39, 70
Prawa strona:
korek, zbiornik paliwa .................... 156
odcię
cie zasilania paliwem .....156-157

Wyposażenie z tyłu ................. 110-111
Drzwi tylne ......................31, 33, 36-40
Otwieranie/Zamykanie o 180° ... 37, 39

Oświetlenie tablicy rejestracyjnej .... 146

Pomoc przy parkowaniu tyłem......... 72

Koło zapasowe, wymiana
koła, narzędzia, zestaw do
prowizorycznej naprawy
ogumienia ............ 138-140, 141-142

Holowanie, podnoszenie ............... 154
Hak holowniczy.......................131-132


Światła tylne, kierunkowskazy,
3. światło stop .......... 41-42, 146-147

Spryskiwacz szyb .......................... 163
Żarówki, oświetlenie,
wymiana żarówek ................143-147

Otwieranie pokrywy silnika ............ 159
Pod pokrywą silnika ................160-161

Elementy identyfi kacji, numer
seryjny, lakier, ogumienie ........... 155
Wymiana pióra wycieraczki szyby .... 148

Dane techniczne silników ...........64-65
Wymiary ............... 58-59, 60-61, 62-63
Masy ................................................ 66

DANE TECHNICZNE - OBSŁUGA


Poziomy ..................................162-163


●
wskaźnik oleju,

●
płyn układu kierowniczego ze
wspomaganiem,

●
płyn hamulcowy,

●
płyn chłodzący,

●
płyn spryskiwacza szyb.


Kontrole ..................................164-165


●
akumulator,

●
filtr powietrza/kabiny,

●
filtr oleju,

●
filtr cząstek stałych (1,3 HDi 75),

●
hamulec postojowy,

●
klocki hamulcowe.
Czystość spalin........................ 29, 165
Bezpieczniki silnika.........149, 152-153
174
