Scheibenwaschanlage Peugeot Boxer 2010 Betriebsanleitung (in German)

3331
KURZBESCHREIBUNG
13
Kurzanleitung

43
Scheibenwaschanlage
Ziehen Sie den Hebel zu sich heran: Die
Scheibenwaschanlage wird aktiviert und
die Scheibenwischer führen mehrere
Wischbewegungen aus.
RICHTIG SEHEN

71
Schalter für Fensterheber

A. Schalter für elektrischen Fensterheber
Fahrerseite

B. Schalter für elektrischen Fensterheber
Beifahrerseite
Eine Minute nach Ausschalten der Zündung
wird die Spannungsversorgung der
Fensterheber unterbrochen.

43
Frontscheibenwischer

A. Aus

B. Intervallwischen (4 Stufen)

C. Langsam wischen

D. Schnell wischen

E. Einmal wischen

43
3

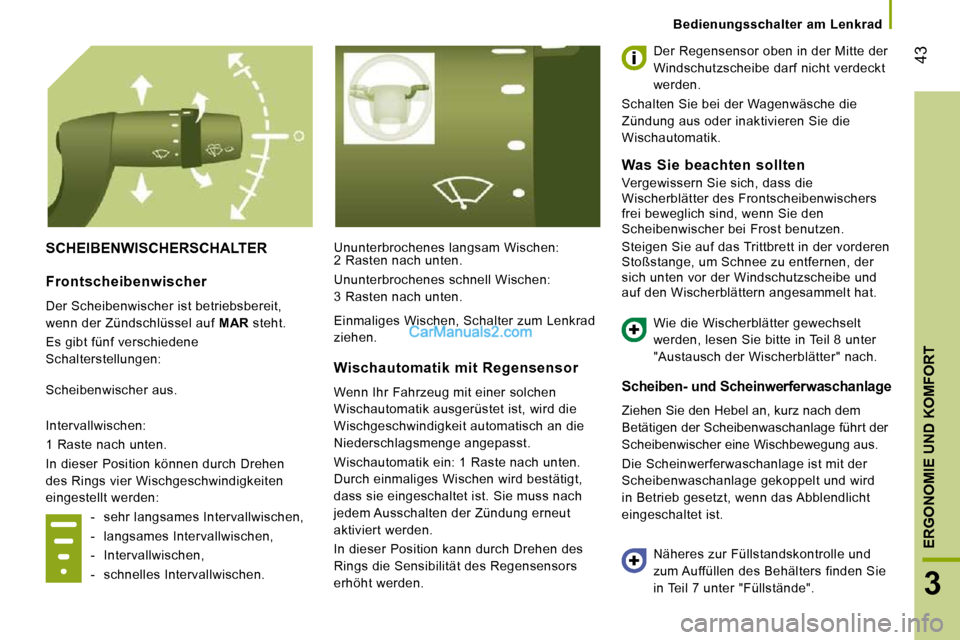

ERGONOMIE UND KOMFORT
Bedienungsschalter am Lenkrad
SCHEIBENWISCHERSCHALTER Ununterbrochenes langsam Wischen:
2 Rasten nach unten. Der Regensensor oben in der Mitte der
Windschutzscheibe darf nicht verdeckt
werden.
Schalten Sie bei der Wagenwäsche die
Zündung aus oder inaktivieren Sie die
Wischautomatik.
Scheiben- und Scheinwerferwaschanlage
Ziehen Sie den Hebel an, kurz nach dem
Betätigen der Scheibenwaschanlage führt der
Scheibenwischer eine Wischbewegung aus.
Die Scheinwerferwaschanlage ist mit der
Scheibenwaschanlage gekoppelt und wird
in Betrieb gesetzt, wenn das Abblendlicht
eingeschaltet ist.
Frontscheibenwischer
Der Scheibenwischer ist betriebsbereit,
wenn der Zündschlüssel auf MAR steht.
Es gibt fünf verschiedene
Schalterstellungen:
Scheibenwischer aus.
Intervallwischen:
1 Raste nach unten.
In dieser Position können durch Drehen
des Rings vier Wischgeschwindigkeiten
eingestellt werden: - sehr langsames Intervallwischen,
- langsames Intervallwischen,
- Intervallwischen,
- schnelles Intervallwischen.
Wischautomatik mit Regensensor
Wenn Ihr Fahrzeug mit einer solchen
Wischautomatik ausgerüstet ist, wird die
Wischgeschwindigkeit automatisch an die
Niederschlagsmenge angepasst.
Wischautomatik ein: 1 Raste nach unten.
Durch einmaliges Wischen wird bestätigt,
dass sie eingeschaltet ist. Sie muss nach
jedem Ausschalten der Zündung erneut
aktiviert werden.
In dieser Position kann durch Drehen des
Rings die Sensibilität des Regensensors
erhöht werden.
Was Sie beachten sollten
Vergewissern Sie sich, dass die
Wischerblätter des Frontscheibenwischers
frei beweglich sind, wenn Sie den
Scheibenwischer bei Frost benutzen.
Steigen Sie auf das Trittbrett in der vorderen
Stoßstange, um Schnee zu entfernen, der
sich unten vor der Windschutzscheibe und
auf den Wischerblättern angesammelt hat.
Wie die Wischerblätter gewechselt
werden, lesen Sie bitte in Teil 8 unter
"Austausch der Wischerblätter" nach.
Näheres zur Füllstandskontrolle und
zum Auffüllen des Behälters finden Sie
in Teil 7 unter "Füllstände".
Ununterbrochenes schnell Wischen:
3 Rasten nach unten.
Einmaliges Wischen, Schalter zum Lenkrad
ziehen.

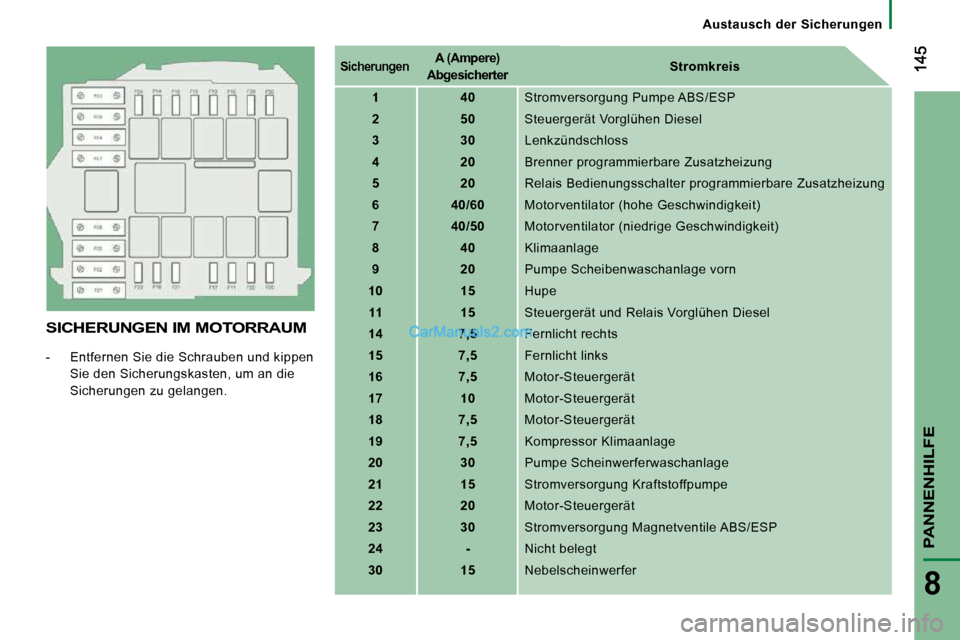

Austausch der Sicherungen
PANNENHILFE
8
SICHERUNGEN IM MOTORRAUM
- Entfernen Sie die Schrauben und kippen
Sie den Sicherungskasten, um an die
Sicherungen zu gelangen.

Sicherungen
A (Ampere)
Abgesicherter
Stromkreis

1 40 Stromversorgung Pumpe ABS/ESP

2 50 Steuergerät Vorglühen Diesel

3 30 Lenkzündschloss

4 20 Brenner programmierbare Zusatzheizung

5 20 Relais Bedienungsschalter programmierbare Zus atzheizung

6 40/60 Motorventilator (hohe Geschwindigkeit)

7 40/50 Motorventilator (niedrige Geschwindigkeit)

8 40 Klimaanlage

9 20 Pumpe Scheibenwaschanlage vorn

10 15 Hupe

11 15 Steuergerät und Relais Vorglühen Diesel

14 7,5 Fernlicht rechts

15 7,5 Fernlicht links

16 7,5 Motor-Steuergerät

17 10 Motor-Steuergerät

18 7,5 Motor-Steuergerät

19 7,5 Kompressor Klimaanlage

20 30 Pumpe Scheinwerferwaschanlage

21 15 Stromversorgung Kraftstoffpumpe

22 20 Motor-Steuergerät

23 30 Stromversorgung Magnetventile ABS/ESP

24 - Nicht belegt

30 15 Nebelscheinwerfer

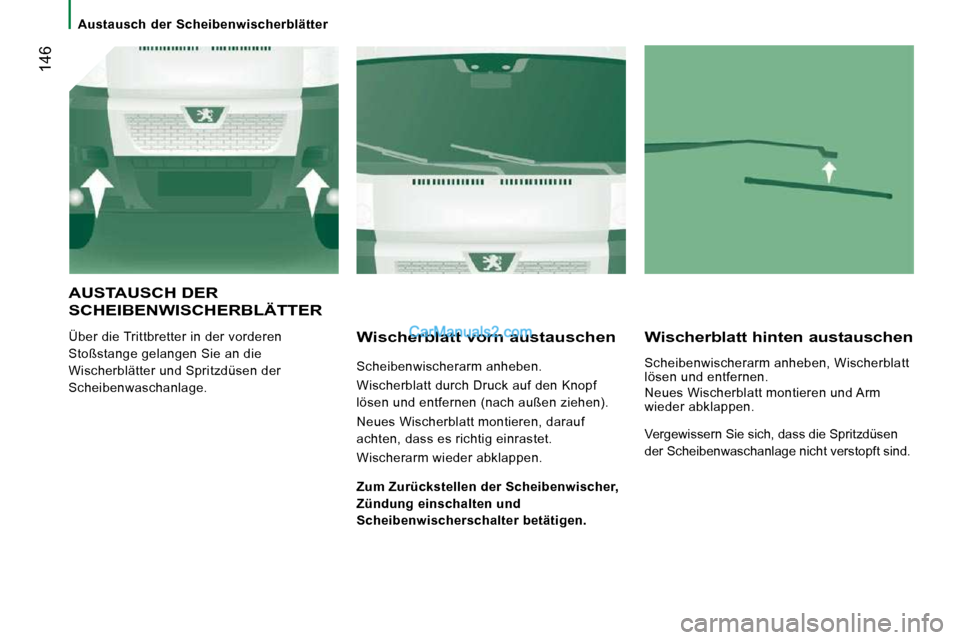

Austausch der Scheibenwischerblätter
146
AUSTAUSCH DER
SCHEIBENWISCHERBLÄTTER
Über die Trittbretter in der vorderen
Stoßstange gelangen Sie an die
Wischerblätter und Spritzdüsen der
Scheibenwaschanlage. Wischerblatt vorn austauschen
Scheibenwischerarm anheben.
Wischerblatt durch Druck auf den Knopf
lösen und entfernen (nach außen ziehen).
Neues Wischerblatt montieren, darauf
achten, dass es richtig einrastet.
Wischerarm wieder abklappen.
Wischerblatt hinten austauschen
Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.
Neues Wischerblatt montieren und Arm
wieder abklappen.

Zum Zurückstellen der Scheibenwischer,
Zündung einschalten und
Scheibenwischerschalter betätigen.
Vergewissern Sie sich, dass die Spritzdüsen
der Scheibenwaschanlage nicht verstopft sind.
