Peugeot Boxer 2010 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Boxer, Model: Peugeot Boxer 2010Pages: 167, PDF-Größe: 4.39 MB
Page 1 of 167
4
3
4
2
1

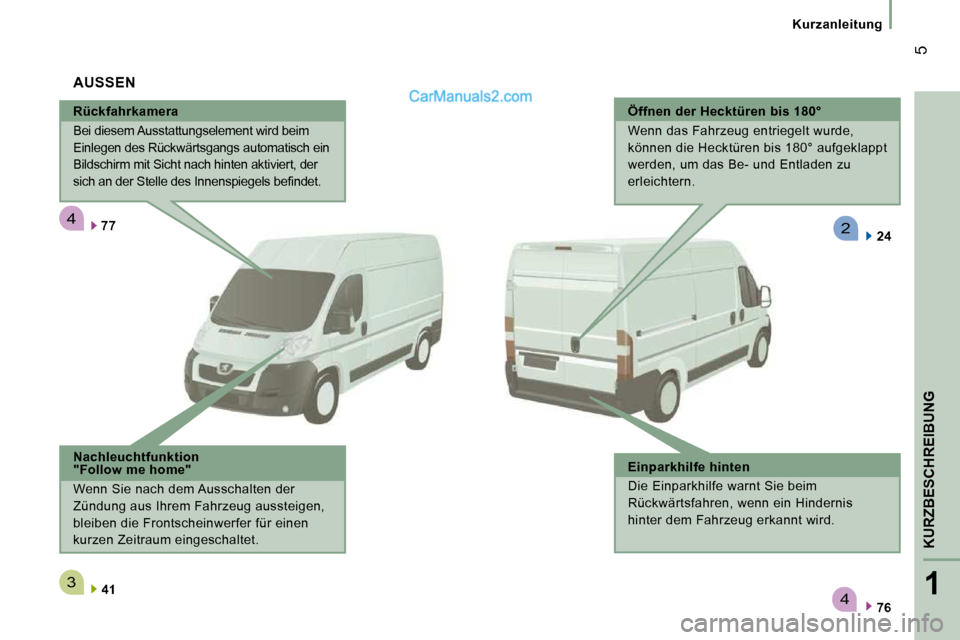

KURZBESCHREIBUNG
5
Kurzanleitung
Rückfahrkamera
Bei diesem Ausstattungselement wird beim
Einlegen des Rückwärtsgangs automatisch ein
Bildschirm mit Sicht nach hinten aktiviert, der
s i c h a n d e r S t e l l e d e s I n n e n s p i e g e l s b e fi n d e t .
77
76
41
AUSSEN
Nachleuchtfunktion
"Follow me home"
Wenn Sie nach dem Ausschalten der
Zündung aus Ihrem Fahrzeug aussteigen,
bleiben die Frontscheinwerfer für einen
kurzen Zeitraum eingeschaltet. Öffnen der Hecktüren bis 180°
Wenn das Fahrzeug entriegelt wurde,
können die Hecktüren bis 180° aufgeklappt
werden, um das Be- und Entladen zu
erleichtern.
Einparkhilfe hinten
Die Einparkhilfe warnt Sie beim
Rückwärtsfahren, wenn ein Hindernis
hinter dem Fahrzeug erkannt wird.
24
Page 2 of 167

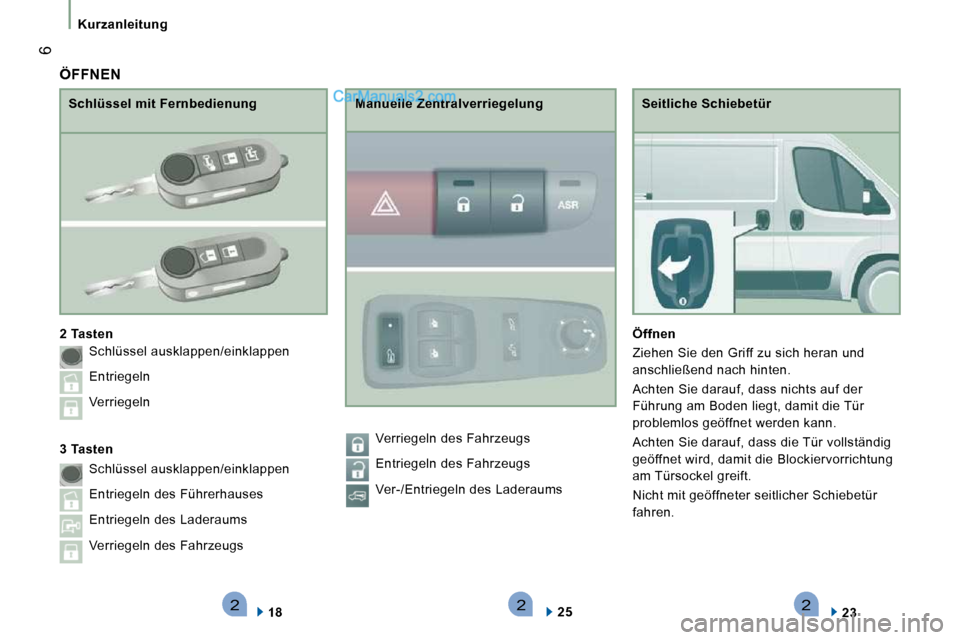

222
6
Kurzanleitung Seitliche Schiebetür
Öffnen
Ziehen Sie den Griff zu sich heran und
anschließend nach hinten.
Achten Sie darauf, dass nichts auf der
Führung am Boden liegt, damit die Tür
problemlos geöffnet werden kann.
Achten Sie darauf, dass die Tür vollständig
geöffnet wird, damit die Blockiervorrichtung
am Türsockel greift.
Nicht mit geöffneter seitlicher Schiebetür
fahren.
23
Schlüssel mit Fernbedienung
2 Tasten
18 Manuelle Zentralverriegelung
25
ÖFFNEN
3 Tasten
Schlüssel ausklappen/einklappen
Entriegeln
Verriegeln
Schlüssel ausklappen/einklappen
Entriegeln des Führerhauses
Entriegeln des Laderaums
Verriegeln des Fahrzeugs Verriegeln des Fahrzeugs
Entriegeln des Fahrzeugs
Ver-/Entriegeln des Laderaums
Page 3 of 167
2271
KURZBESCHREIBUNG
7
Kurzanleitung

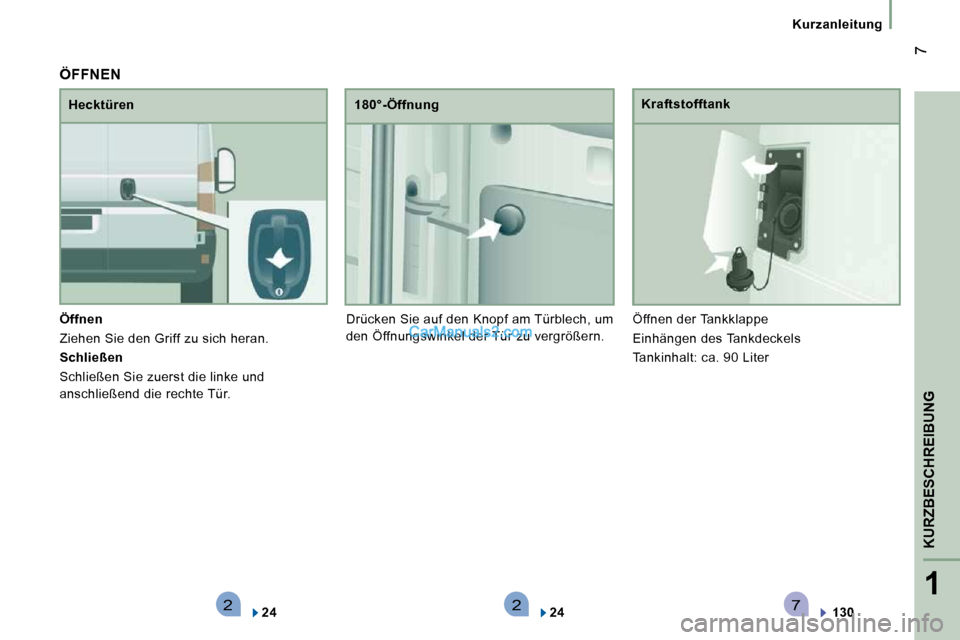

Öffnen
Ziehen Sie den Griff zu sich heran.
Schließen
Schließen Sie zuerst die linke und
anschließend die rechte Tür. Hecktüren
180°-Öffnung
Drücken Sie auf den Knopf am Türblech, um
den Öffnungswinkel der Tür zu vergrößern. Kraftstofftank
Öffnen der Tankklappe
Einhängen des Tankdeckels
Tankinhalt: ca. 90 Liter
24
ÖFFNEN
24
130
Page 4 of 167

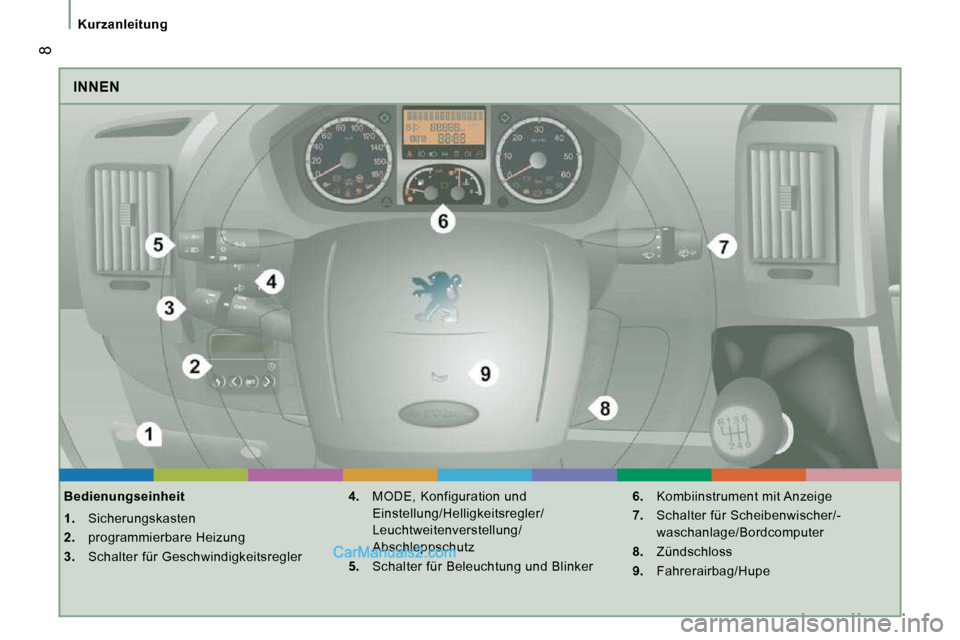

8
Kurzanleitung
INNEN
Bedienungseinheit
1. Sicherungskasten
2. programmierbare Heizung
3. Schalter für Geschwindigkeitsregler
4. MODE, Konfiguration und
Einstellung/Helligkeitsregler/
Leuchtweitenverstellung/
Abschleppschutz
5. Schalter für Beleuchtung und Blinker
6. Kombiinstrument mit Anzeige
7. Schalter für Scheibenwischer/-
waschanlage/Bordcomputer
8. Zündschloss
9. Fahrerairbag/Hupe
Page 5 of 167
1
KURZBESCHREIBUNG
9
Kurzanleitung

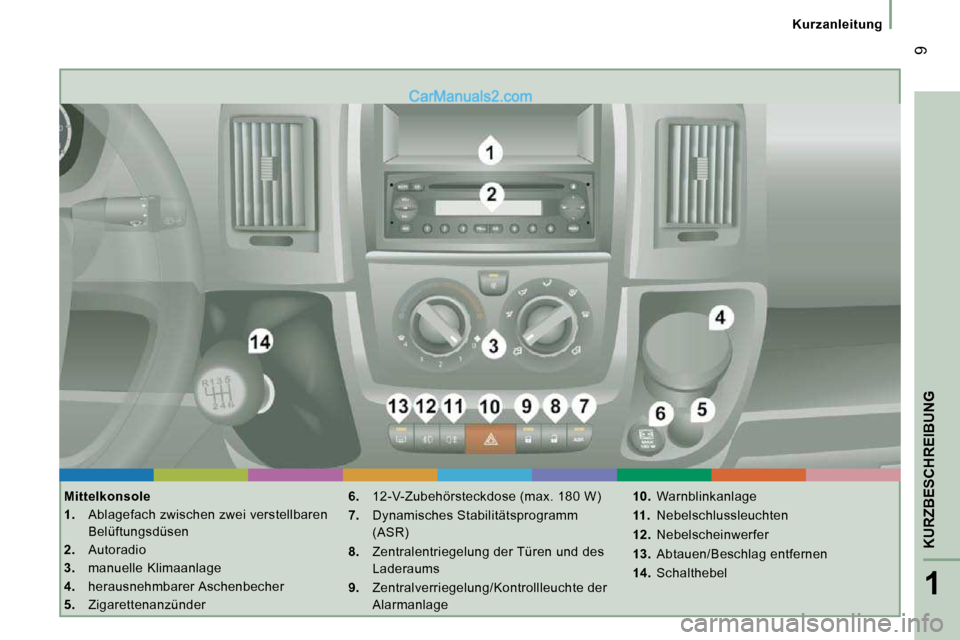

Mittelkonsole
1. Ablagefach zwischen zwei verstellbaren
Belüftungsdüsen
2. Autoradio
3. manuelle Klimaanlage
4. herausnehmbarer Aschenbecher
5. Zigarettenanzünder
6. 12-V-Zubehörsteckdose (max. 180 W)
7. Dynamisches Stabilitätsprogramm
(ASR)
8. Zentralentriegelung der Türen und des
Laderaums
9. Zentralverriegelung/Kontrollleuchte der
Alarmanlage
10. Warnblinkanlage
11. Nebelschlussleuchten
12. Nebelscheinwerfer
13. Abtauen/Beschlag entfernen
14. Schalthebel
Page 6 of 167

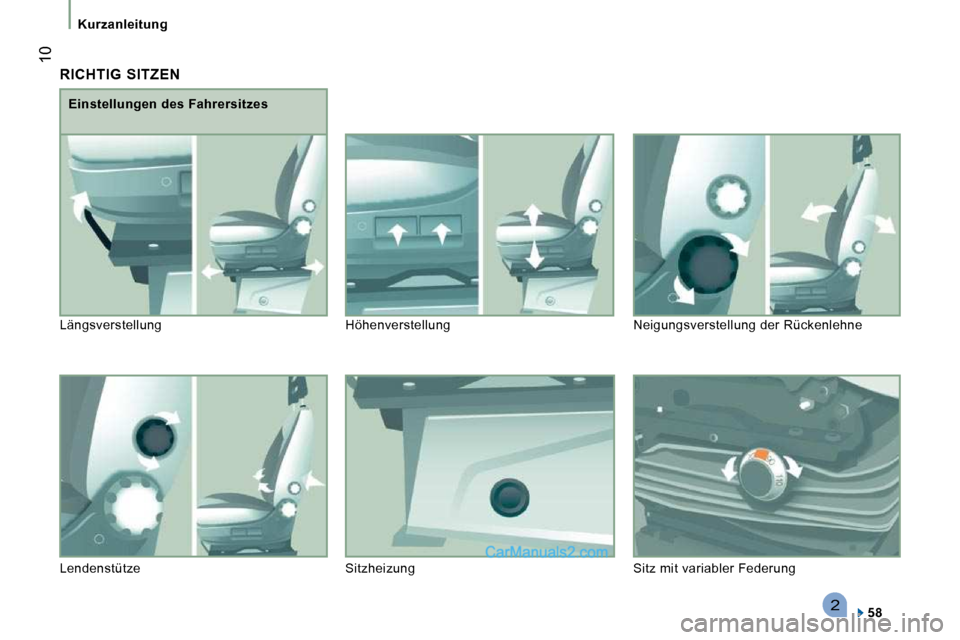

2
10
Kurzanleitung
RICHTIG SITZEN
58
Einstellungen des Fahrersitzes
Längsverstellung Höhenverstellung Neigungsverste llung der Rückenlehne
Lendenstütze Sitzheizung Sitz mit variabler Federung
Page 7 of 167

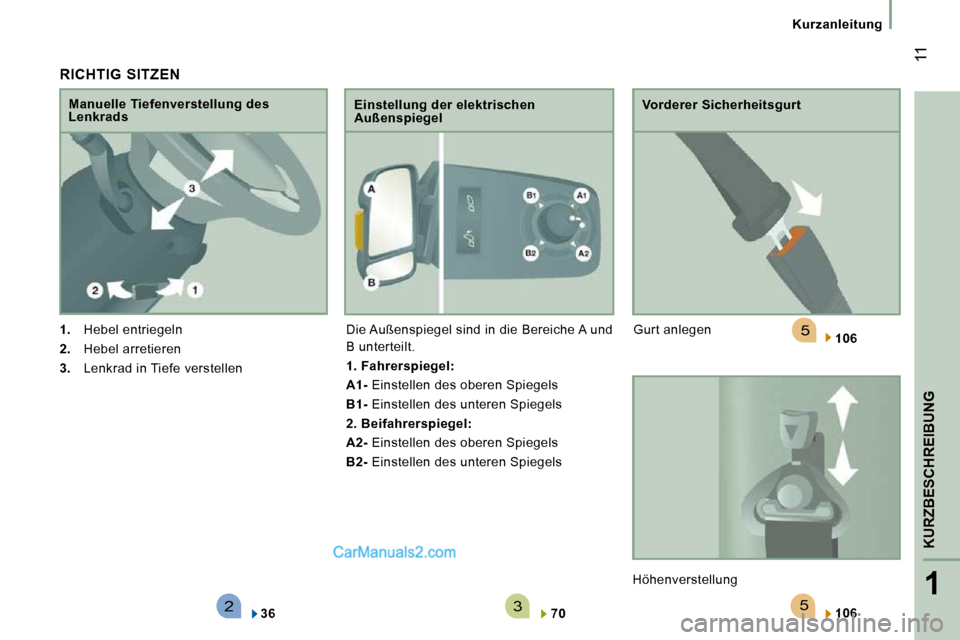

523
5
1
KURZBESCHREIBUNG
11
Kurzanleitung
RICHTIG SITZEN
1. Hebel entriegeln
2. Hebel arretieren
3. Lenkrad in Tiefe verstellen
Manuelle Tiefenverstellung des
Lenkrads
Einstellung der elektrischen
Außenspiegel
Die Außenspiegel sind in die Bereiche A und
B unterteilt.
1. Fahrerspiegel:
A1- Einstellen des oberen Spiegels
B1- Einstellen des unteren Spiegels
2. Beifahrerspiegel:
A2- Einstellen des oberen Spiegels
B2- Einstellen des unteren Spiegels
36
70 Vorderer Sicherheitsgurt
Gurt anlegen
Höhenverstellung
106
106
Page 8 of 167

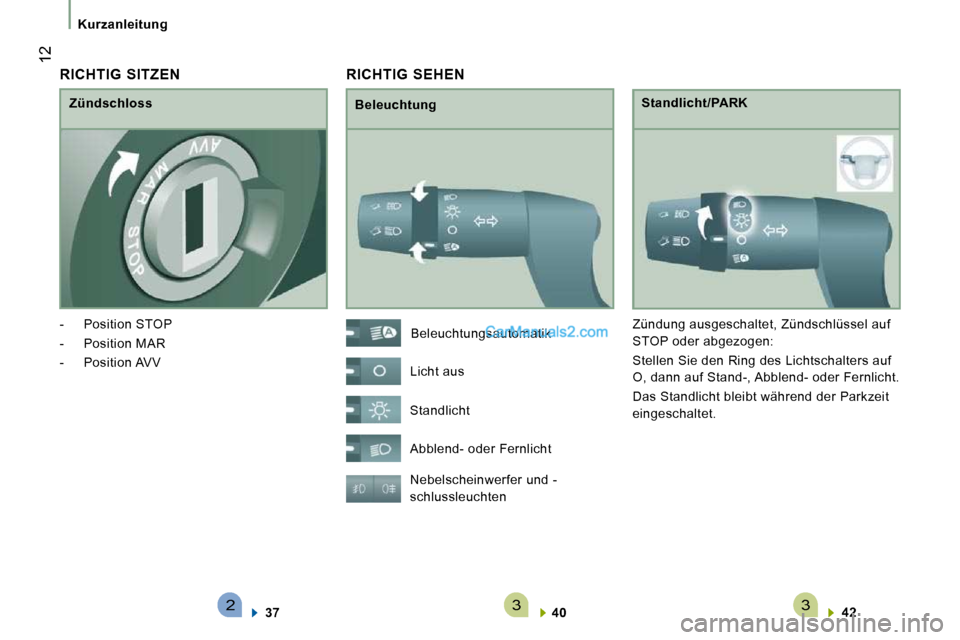

233
12
Kurzanleitung
RICHTIG SEHEN
Beleuchtung Standlicht/PARK
Nebelscheinwerfer und -
schlussleuchten
40
42
Beleuchtungsautomatik
Licht aus
Standlicht
Abblend- oder Fernlicht Zündung ausgeschaltet, Zündschlüssel auf
STOP oder abgezogen:
Stellen Sie den Ring des Lichtschalters auf
O, dann auf Stand-, Abblend- oder Fernlicht.
Das Standlicht bleibt während der Parkzeit
eingeschaltet.
RICHTIG SITZEN
Zündschloss
- Position STOP
- Position MAR
- Position AVV
37
Page 9 of 167

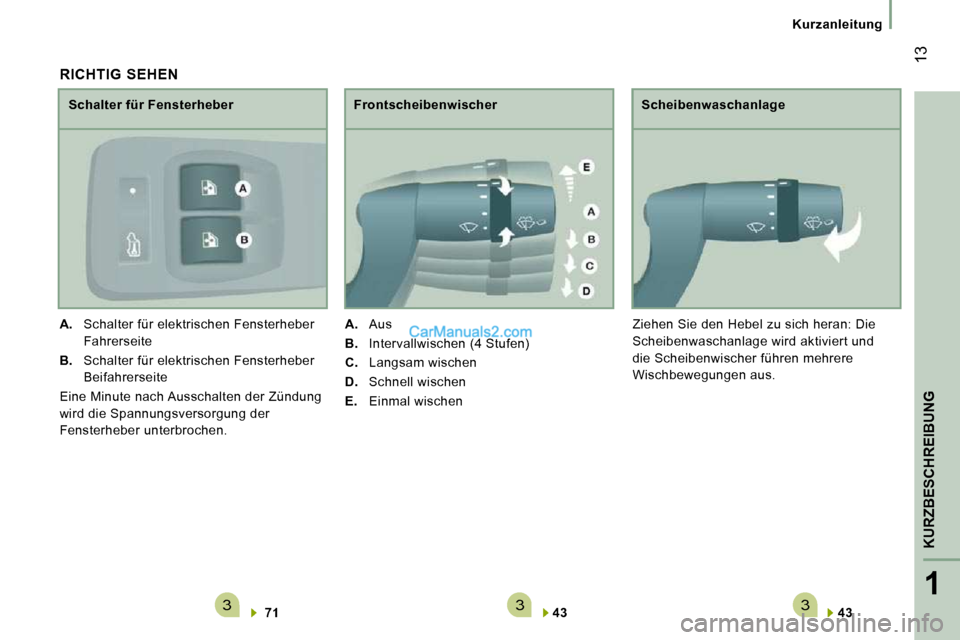

3331
KURZBESCHREIBUNG
13
Kurzanleitung
43
Scheibenwaschanlage
Ziehen Sie den Hebel zu sich heran: Die
Scheibenwaschanlage wird aktiviert und
die Scheibenwischer führen mehrere
Wischbewegungen aus.
RICHTIG SEHEN
71
Schalter für Fensterheber
A. Schalter für elektrischen Fensterheber
Fahrerseite
B. Schalter für elektrischen Fensterheber
Beifahrerseite
Eine Minute nach Ausschalten der Zündung
wird die Spannungsversorgung der
Fensterheber unterbrochen.
43
Frontscheibenwischer
A. Aus
B. Intervallwischen (4 Stufen)
C. Langsam wischen
D. Schnell wischen
E. Einmal wischen
Page 10 of 167

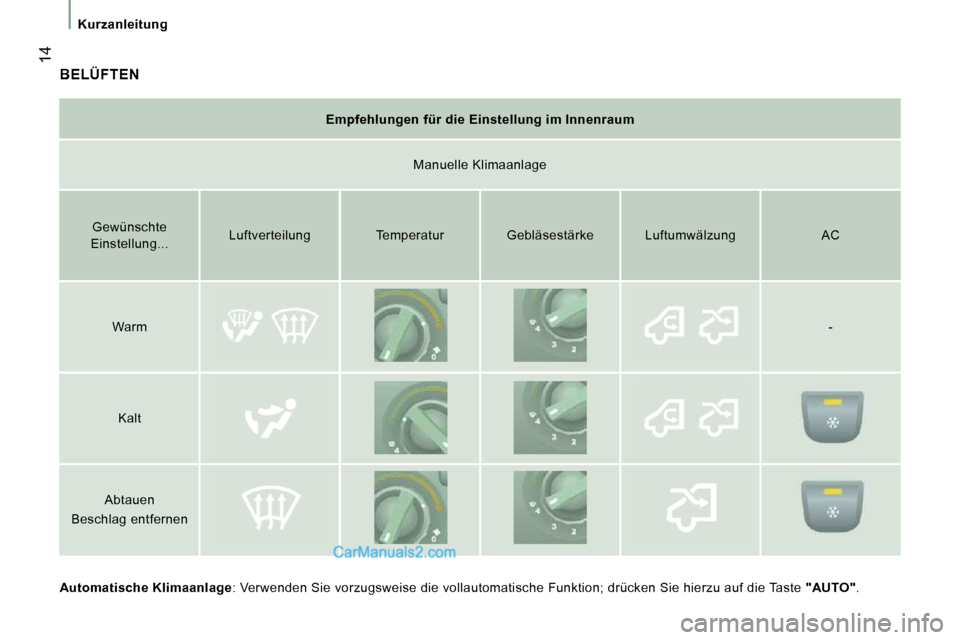

14
Kurzanleitung
BELÜFTEN
Automatische Klimaanlage : Verwenden Sie vorzugsweise die vollautomatische Funktion; drücken Sie hierzu auf die Taste "AUTO" .
Empfehlungen für die Einstellung im Innenraum
Manuelle Klimaanlage
Gewünschte
Einstellung... Luftverteilung Temperatur Gebläsestärke L
uftumwälzung AC
Warm
-
Kalt
Abtauen
Beschlag entfernen
