Page 4 of 167
8
Kurzanleitung
INNEN
Bedienungseinheit
1. Sicherungskasten
2. programmierbare Heizung
3. Schalter für Geschwindigkeitsregler
4. MODE, Konfiguration und
Einstellung/Helligkeitsregler/
Leuchtweitenverstellung/
Abschleppschutz
5. Schalter für Beleuchtung und Blinker
6. Kombiinstrument mit Anzeige
7. Schalter für Scheibenwischer/-
waschanlage/Bordcomputer
8. Zündschloss
9. Fahrerairbag/Hupe
Page 12 of 167
542
16
Kurzanleitung An den beiden Ösen vorn zwischen Lehne
und Sitzfläche und an einer Öse hinten kann
ein Kindersitz befestigt werden. Isofix-Halterungen
114
INSASSEN SICHERN
Zum Deaktivieren des Beifahrer-Airbags
siehe Abschnitt 4, Unterabschnitt
"Einstellungen", wählen Sie anschließend im
Menü "Beifahrer-Airbag" OFF.
Solange der Beifahrer-Airbag deaktiviert
ist, leuchtet die Airbag-Kontrollleuchte im
Kombiinstrument.
73 Verhindert das Öffnen der seitlichen
Schiebetür von innen.
Kindersicherung
23
Page 26 of 167
29
2
STARTBEREIT
Bedienungseinheit
Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Nicht angelegter
Sicherheitsgurt leuchtet
und blinkt
anschließend
nicht angelegter Sicherheitsgurt
auf der Fahrerseite
Gurt vorziehen und den Riegel im Gurtschloss einra
sten
lassen
akustisches
Signal, leuchtet
ständig nicht angelegter Sicherheitsgurt
auf der Fahrerseite während
der Fahrt Am Gurt ziehen, um zu überprüfen, ob er richtig
eingerastet ist. Abschnitt 5, Unterabschnitt
"Sicherheitsgurte".
Servolenkung
leuchtet in Verbindung
mit einem akustischen
Signal und einer
Meldung in der Anzeige
Funktionsstörung
Das Fahrzeug wird weiterhin herkömmlich gebremst,
jedoch
ohne Bremskraftverstärkung. Lassen Sie das Fahrzeug von
einem Vertreter des PEUGEOT-Händlernetzes überprüfe n.
Front-/
Seitenairbag blinkt oder
leuchtet ständig
defekter Airbag Lassen Sie das Fahrzeug von einem Vertreter des
PEUGEOT-Händlernetzes überprüfen. Abschnitt 5,
Unterabschnitt "Airbags"
Federung leuchtet Defekt des Druckluftausgleichs
Wenden Sie sich an das PEUGEOT-Händlernetz.
ABS leuchtet Defekt des Systems
Das Fahrzeug wird weiterhin herkömmlich gebremst, jedoch ohne
Bremskraftverstärkung. Wir empfehlen Ihnen allerdin gs, anzuhalten
und einen Vertreter des PEUGEOT-Händlernetzes einzu schalten.
ASR blinkt
verhindertes Durchdrehen der
Räder Das System sorgt für optimalen Antrieb und eine
bessere Richtungsstabilität des Fahrzeugs.
Abschnitt 5, Unterabschnitt "Fahrsicherheit" leuchtet in Verbindung mit
einem akustischen Signal und
einer Meldung in der Anzeige Funktionsstörung Wenden Sie sich an das PEUGEOT-H ändlernetz.
Page 27 of 167
30
Bedienungseinheit
Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
ESP blinkt System arbeitet
leuchtet
Funktionsstörung oder Defekt
an der Anfahrhilfe am Hang Wenden Sie sich an das PEUGEOT-Händlernetz.
Abschnitt 5, Unterabschnitt "Fahrsicherheit"
Abgasent-
giftungsanlage
leuchtet Defekt am System Schnellstmöglich von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen lassen.
Abgasentgiftung leuchtet Defekt am System Schnellstmöglich von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen lassen.
Deaktivierung
des
Beifahrerairbags leuchtet vorsätzliche Deaktivierung
dieses Airbags, weil ein
Kindersitz entgegen der
Fahrtrichtung auf dem Sitz
installiert wurde Über das Menü MODE des Bordcomputers
konfigurieren. Abschnitt 4, Unterabschnitt
"Einstellungen"
Elektronische
Anlasssperre
leuchtet nicht identifizierter
Zündschlüssel, Starten
unmöglich Schlüssel wechseln und defekten Schlüssel von eine
m
Vertreter des PEUGEOT-Händlernetzes überprüfen
lassen. Abschnitt 2, Unterabschnitt "Schlüssel"
Bremsbeläge
vorn leuchtet Abnutzung der Bremsbeläge Bremsbeläge von einem Verteter des PEUGEOT-
Händlernetzes austauschen lassen.
Page 62 of 167
64
Bordausstattung
AUSSTATTUNG DES FÜHRERHAUSES
Staufächer unter den Vordersitzen
Unter dem Fahrersitz befindet sich ein
Schubfach.
Der Platz unter dem Beifahrersitz wird zum
Verstauen des Radwechsel-Werkzeugs
verwendet.
Wenn Ihr Fahrzeug einen Sitz mit variabler
Federung hat, enthält er kein Staufach.
Abklappbare Schreibplatte
Die Schreibplatte befindet sich in der Mitte
des Armaturenbretts.
Die Klammer dient zum Festklemmen von
Dokumenten, Zetteln, usw.
Ziehen Sie oder drücken Sie oben an der
Schreibplatte, um Sie auf- oder einzuklappen.
BORDAUSSTATTUNG
Mittleres Staufach
Wenn es mit einem Schloss ausgerüstet
ist, können Sie es mit dem Schlüssel
abschließen.
Wenn Ihr Fahrzeug mit einem
Beifahrerairbag ausgerüstet ist, kann
die Platte nicht aufgeklappt werden.

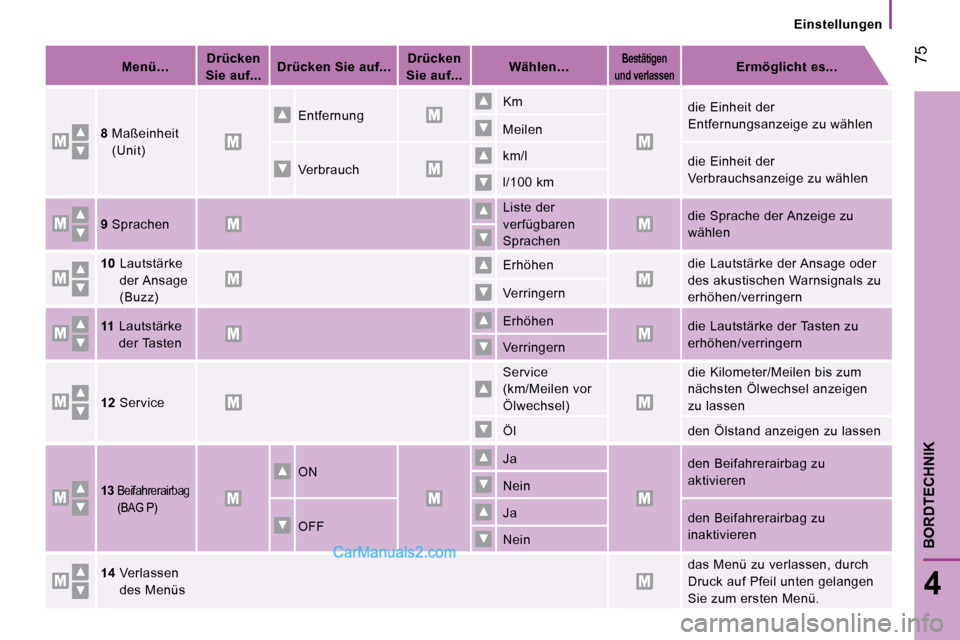

Page 73 of 167
75
4
BORDTECHNIK
Einstellungen
Menü…
Drücken
Sie auf...
Drücken Sie auf...
Drücken
Sie auf...
Wählen…
Bestätigen
und verlassen
Ermöglicht es...
8 Maßeinheit
(Unit) Entfernung
Km
die Einheit der
Entfernungsanzeige zu wählen
Meilen
Verbrauch km/l
die Einheit der
Verbrauchsanzeige zu wählen
l/100 km
9 Sprachen Liste der
verfügbaren
Sprachen die Sprache der Anzeige zu
wählen
10 Lautstärke
der Ansage
(Buzz) Erhöhen
die Lautstärke der Ansage oder
des akustischen Warnsignals zu
erhöhen/verringern
Verringern
11 Lautstärke
der Tasten Erhöhen
die Lautstärke der Tasten zu
erhöhen/verringern
Verringern
12 Service Service
(km/Meilen vor
Ölwechsel) die Kilometer/Meilen bis zum
nächsten Ölwechsel anzeigen
zu lassen
Öl den Ölstand anzeigen zu lassen
13
Beifahrerairbag
(BAG P)
ON Ja
den Beifahrerairbag zu
aktivieren
Nein
OFF Ja
den Beifahrerairbag zu
inaktivieren
Nein
14 Verlassen
des Menüs das Menü zu verlassen, durch
Druck auf Pfeil unten gelangen
Sie zum ersten Menü.

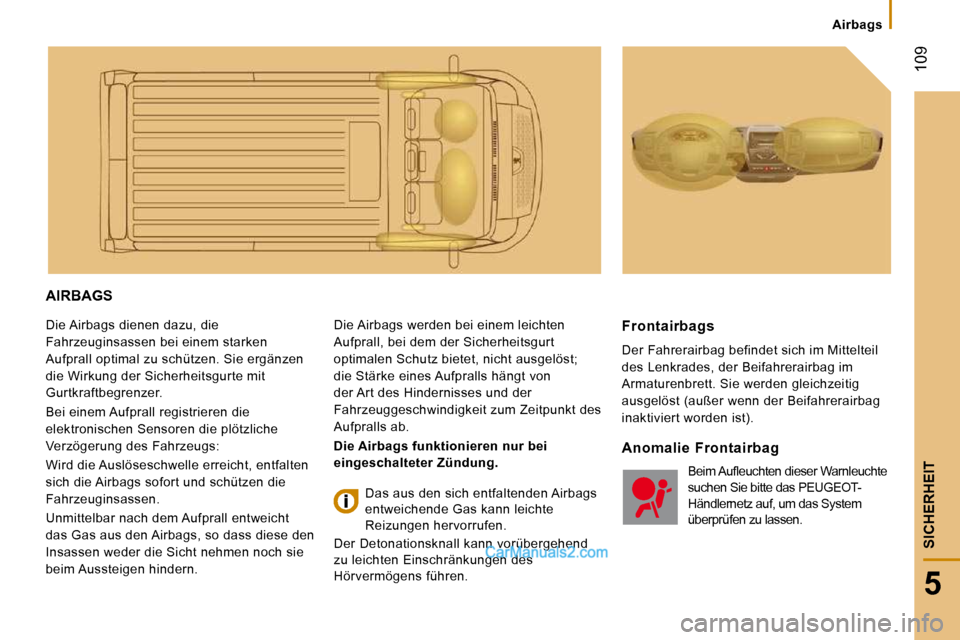

Page 108 of 167
Airbags
1 0 9
5
SICHERHEIT
AIRBAGS
Die Airbags dienen dazu, die
Fahrzeuginsassen bei einem starken
A u f p r a l l o p t i m a l z u s c h ü t z e n . S i e e r g ä n z e n
die Wirkung der Sicherheitsgurte mit
Gurtkraftbegrenzer.
B e i e i n e m A u f p r a l l r e g i s t r i e r e n d i e
e l e k t r o n i s c h e n S e n s o r e n d i e p l ö t z l i c h e
Verzögerung des Fahrzeugs:
Wird die Auslöseschwelle erreicht, entfalten
sich die Airbags sofort und schützen die
Fahrzeuginsassen.
U n m i t t e l b a r n a c h d e m A u f p r a l l e n t w e i c h t
das Gas aus den Airbags, so dass diese den
Insassen weder die Sicht nehmen noch sie
beim Aussteigen hindern. Die Airbags werden bei einem leichten
A u f p r a l l , b e i d e m d e r S i c h e r h e i t s g u r t
o p t i m a l e n S c h u t z b i e t e t , n i c h t a u s g e l ö s t ;
d i e S t ä r k e e i n e s A u f p r a l l s h ä n g t v o n
der Art des Hindernisses und der
F a h r z e u g g e s c h w i n d i g k e i t z u m Z e i t p u n k t d e s
A u f p r a l l s a b .
Die Airbags funktionieren nur bei
eingeschalteter Zündung.
Frontairbags
Der Fahrerairbag befindet sich im Mittelteil
des Lenkrades, der Beifahrerairbag im
Armaturenbrett. Sie werden gleichzeitig
ausgelöst (außer wenn der Beifahrerairbag
inaktiviert worden ist).
Das aus den sich entfaltenden Airbags
entweichende Gas kann leichte
Reizungen hervorrufen.
Der Detonationsknall kann vorübergehend
zu leichten Einschränkungen des
Hörvermögens führen.
Anomalie Frontairbag
B e i m A u fl e u c h t e n d i e s e r W a r n l e u c h t e
suchen Sie bitte das PEUGEOT-
Händlernetz auf, um das System
ü b e r p r ü f e n z u l a s s e n .

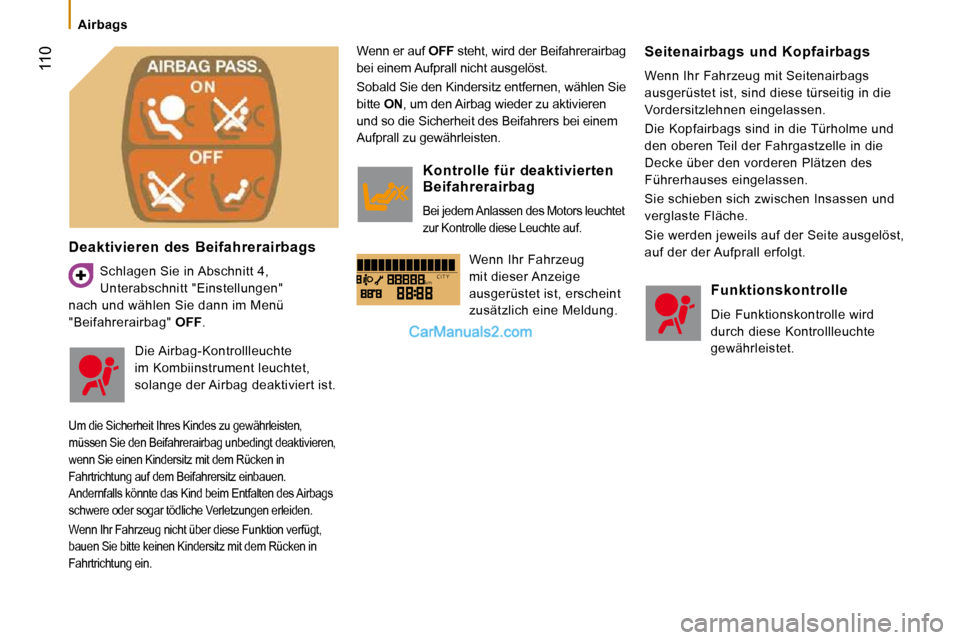

Page 109 of 167
kmC I T Y
Airbags
110
Deaktivieren des Beifahrerairbags
Schlagen Sie in Abschnitt 4,
Unterabschnitt "Einstellungen"
nach und wählen Sie dann im Menü
"Beifahrerairbag" OFF . Wenn er auf
OFF steht, wird der Beifahrerairbag
b e i e i n e m A u f p r a l l n i c h t a u s g e l ö s t .
S o b a l d S i e d e n K i n d e r s i t z e n t f e r n e n , w ä h l e n S i e
bitte ON , um den Airbag wieder zu aktivieren
und so die Sicherheit des Beifahrers bei einem
A u f p r a l l z u g e w ä h r l e i s t e n .
Seitenairbags und Kopfairbags
Wenn Ihr Fahrzeug mit Seitenairbags
ausgerüstet ist, sind diese türseitig in die
Vordersitzlehnen eingelassen.
D i e K o p f a i r b a g s s i n d i n d i e T ü r h o l m e u n d
den oberen Teil der Fahrgastzelle in die
Decke über den vorderen Plätzen des
Führerhauses eingelassen.
Sie schieben sich zwischen Insassen und
verglaste Fläche.
Sie werden jeweils auf der Seite ausgelöst,
a u f d e r d e r A u f p r a l l e r f o l g t .
D i e A i r b a g - K o n t r o l l l e u c h t e
i m K o m b i i n s t r u m e n t l e u c h t e t ,
solange der Airbag deaktiviert ist.
U m d i e S i c h e r h e i t I h r e s K i n d e s z u g e w ä h r l e i s t e n ,
müssen Sie den Beifahrerairbag unbedingt deaktivier en,
w e n n S i e e i n e n K i n d e r s i t z m i t d e m R ü c k e n i n
Fahrtrichtung auf dem Beifahrersitz einbauen.
A n d e r n f a l l s k ö n n t e d a s K i n d b e i m E n t f a l t e n d e s A i r b a g s
schwere oder sogar tödliche Verletzungen erleiden.
Wenn Ihr Fahrzeug nicht über diese Funktion verfüg t,
b a u e n S i e b i t t e k e i n e n K i n d e r s i t z m i t d e m R ü c k e n i n
Fahrtrichtung ein.
Kontrolle für deaktivierten Beifahrerairbag
Bei jedem Anlassen des Motors leuchtet
z u r K o n t r o l l e d i e s e L e u c h t e a u f .
Wenn Ihr Fahrzeug
mit dieser Anzeige
ausgerüstet ist, erscheint
zusätzlich eine Meldung.
Funktionskontrolle
Die Funktionskontrolle wird
d u r c h d i e s e K o n t r o l l l e u c h t e
gewährleistet.
Page 110 of 167
Airbags
111
5
SICHERHEIT
Was Sie beachten sollten
Wenn Ihr Fahrzeug mit Front-, Seiten-
und Kopfairbags ausgerüstet ist, halten
Sie bitte folgende Sicherheitsvorschriften
ein, um ihre volle Schutzwirkung zu
gewährleisten:
Schnallen Sie sich mit dem Sicherheitsgurt
an und achten Sie auf die richtige
Gurteinstellung.
Setzen Sie sich normal und aufrecht hin.
Achten Sie darauf, dass sich nichts
zwischen den Insassen und den Airbags
b e f i n d e t ( K i n d e r , T i e r e , G e g e n s t ä n d e ) .
Dadurch könnten diese in ihrer
Funktionstüchtigkeit beeinträchtigt oder die
Insassen verletzt werden.
Eingriffe an den Airbag-Systemen dürfen
nur von qualifizierten Fachkräften des
PEUGEOT-Händlernetzes vorgenommen
werden.
Lassen Sie die Airbag-Systeme nach
einem Unfall oder Diebstahl des Fahrzeugs
ü b e r p r ü f e n .
Auf den Airbag Abdeckungen dürfen weder
Aufkleber noch sonstige Gegenstände
befestigt werden.
Frontairbags
Halten Sie das Lenkrad beim Fahren nicht
a n d e n S p e i c h e n u n d l e g e n S i e d i e H ä n d e
nicht auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße
nicht auf das Armaturenbrett.
Rauchen Sie nach Möglichkeit nicht, da
beim Entfalten der Airbags durch die
Zigarette oder Pfeife Verbrennungen oder
Verletzungen verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen
Stößen aussetzen.
Seitenairbags
Ziehen Sie nur zugelassene Schutzbezüge
über die Sitze. Wenden Sie sich an das
PEUGEOT-Händlernetz.
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze und kleben Sie
nichts darauf. Dadurch könnten beim
Entfalten des Seitenairbags Verletzungen
a m O b e r k ö r p e r o d e r a m A r m e n t s t e h e n .
R ü c k e n S i e m i t d e m O b e r k ö r p e r m ö g l i c h s t
nicht näher als nötig an die Tür.
Kopfairbags
Befestigen Sie nichts an den Holmen und
am Dachhimmel und kleben Sie nichts
darauf. Dadurch könnten beim Entfalten
d e s K o p f a i r b a g s V e r l e t z u n g e n a m K o p f
entstehen.
Drehen Sie die Schrauben der Haltegriffe
am Dachhimmel nicht heraus, sie sind Teil
d e r B e f e s t i g u n g d e r K o p f a i r b a g s .
Page 111 of 167
kmC I T Y
Airbags
110
Deaktivieren des Beifahrerairbags
Schlagen Sie in Abschnitt 4,
Unterabschnitt "Einstellungen"
nach und wählen Sie dann im Menü
"Beifahrerairbag" OFF . Wenn er auf
OFF steht, wird der Beifahrerairbag
b e i e i n e m A u f p r a l l n i c h t a u s g e l ö s t .
S o b a l d S i e d e n K i n d e r s i t z e n t f e r n e n , w ä h l e n S i e
bitte ON , um den Airbag wieder zu aktivieren
und so die Sicherheit des Beifahrers bei einem
A u f p r a l l z u g e w ä h r l e i s t e n .
Seitenairbags und Kopfairbags
Wenn Ihr Fahrzeug mit Seitenairbags
ausgerüstet ist, sind diese türseitig in die
Vordersitzlehnen eingelassen.
D i e K o p f a i r b a g s s i n d i n d i e T ü r h o l m e u n d
den oberen Teil der Fahrgastzelle in die
Decke über den vorderen Plätzen des
Führerhauses eingelassen.
Sie schieben sich zwischen Insassen und
verglaste Fläche.
Sie werden jeweils auf der Seite ausgelöst,
a u f d e r d e r A u f p r a l l e r f o l g t .
D i e A i r b a g - K o n t r o l l l e u c h t e
i m K o m b i i n s t r u m e n t l e u c h t e t ,
solange der Airbag deaktiviert ist.
U m d i e S i c h e r h e i t I h r e s K i n d e s z u g e w ä h r l e i s t e n ,
müssen Sie den Beifahrerairbag unbedingt deaktivier en,
w e n n S i e e i n e n K i n d e r s i t z m i t d e m R ü c k e n i n
Fahrtrichtung auf dem Beifahrersitz einbauen.
A n d e r n f a l l s k ö n n t e d a s K i n d b e i m E n t f a l t e n d e s A i r b a g s
schwere oder sogar tödliche Verletzungen erleiden.
Wenn Ihr Fahrzeug nicht über diese Funktion verfüg t,
b a u e n S i e b i t t e k e i n e n K i n d e r s i t z m i t d e m R ü c k e n i n
Fahrtrichtung ein.
Kontrolle für deaktivierten Beifahrerairbag
Bei jedem Anlassen des Motors leuchtet
z u r K o n t r o l l e d i e s e L e u c h t e a u f .
Wenn Ihr Fahrzeug
mit dieser Anzeige
ausgerüstet ist, erscheint
zusätzlich eine Meldung.
Funktionskontrolle
Die Funktionskontrolle wird
d u r c h d i e s e K o n t r o l l l e u c h t e
gewährleistet.
