licht Peugeot Boxer 2010 Handleiding (in Dutch)

8
In een oogopslag
INTERIEUR
Cockpit

1. Zekeringkast.

2. Programmeerbare verwarming.

3. Schakelaar snelheidsregelaar.
4. MODE, configuratie en
persoonlijke instellingen/
dimmer dashboardverlichting/
koplamphoogteverstelling/beveiliging
tegen opkrikken en wegslepen.

5. Schakelaar verlichting en
richtingaanwijzers.
6. Instrumentenpaneel met display.

7. Schakelaar ruitenwissers/
ruitensproeiers/boordcomputer.

8. Contact.

9. Airbag bestuurder/claxon.

1
IN EEN OOGOPSLAG
9
In een oogopslag
Middenconsole

1. Opbergvak tussen 2 verstelbare
ventilatieroosters.

2. Autoradio.

3. Handbediende airconditioning.

4. Verplaatsbare asbak.

5. Aansteker.
6. 12V-accessoireaansluiting
(max. 180 W).

7. ASR.

8. Centrale ontgrendeling portieren en
laadruimte.

9. Centrale vergrendeling/verklikkerlampje
alarm.
10. Alarmknipperlichten.

11. Mistachterlicht.

12. Mistlampen vóór.

13. Ontwaseming/ontdooiing.

14. Versnellingshendel.

233
12
In een oogopslag
ZICHT
Verlichting Parkeerlichten/PARK
Mistlampen vóór en
mistachterlicht.
40
42
Automatische verlichting.
Alle verlichting uit.
Parkeerlichten.
Dimlicht of grootlicht. Afgezet contact, sleutel in de stand STOP of
sleutel verwijderd:
Zet de ring van de lichtschakelaar in de
stand O en vervolgens op parkeerlicht,
dimlicht of grootlicht.
De parkeerlichten blijven branden zolang de
auto geparkeerd is.
COMFORT
Contact
- Stand STOP.
- Stand MAR.
- Stand AVV.

37

4221
IN EEN OOGOPSLAG

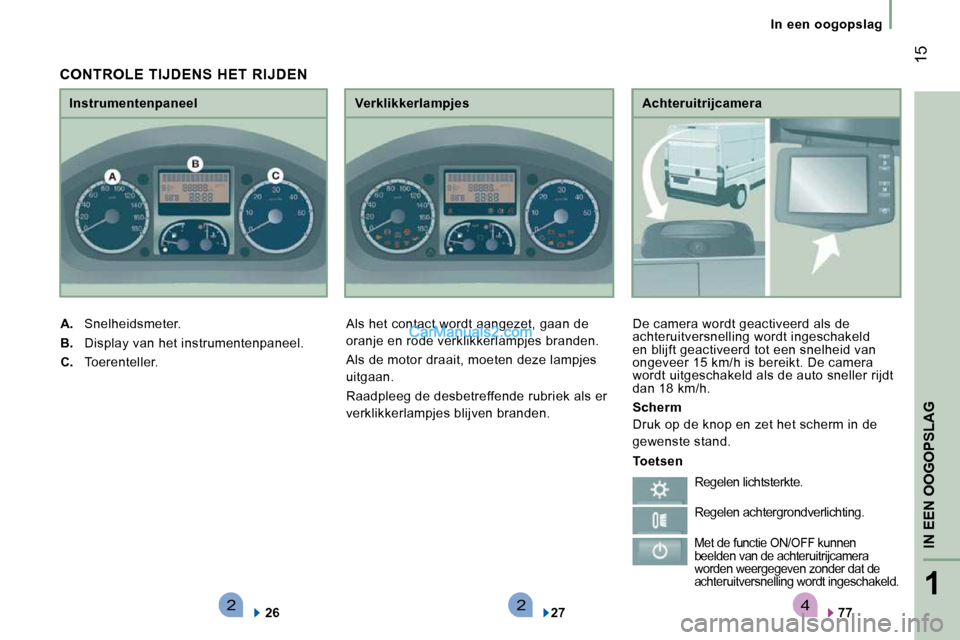

15
In een oogopslag
Achteruitrijcamera
De camera wordt geactiveerd als de
achteruitversnelling wordt ingeschakeld
en blijft geactiveerd tot een snelheid van
ongeveer 15 km/h is bereikt. De camera
wordt uitgeschakeld als de auto sneller rijdt
dan 18 km/h.

77
Instrumentenpaneel

A. Snelheidsmeter.

B. Display van het instrumentenpaneel.

C. Toerenteller.

26 Verklikkerlampjes
Als het contact wordt aangezet, gaan de
oranje en rode verklikkerlampjes branden.
Als de motor draait, moeten deze lampjes
uitgaan.
Raadpleeg de desbetreffende rubriek als er
verklikkerlampjes blijven branden.
27
CONTROLE TIJDENS HET RIJDEN

Toetsen
Regelen lichtsterkte.

Scherm
Druk op de knop en zet het scherm in de
gewenste stand.
Regelen achtergrondverlichting.
Met de functie ON/OFF kunnen
beelden van de achteruitrijcamera
worden weergegeven zonder dat de
achteruitversnelling wordt ingeschakeld.

27
2
VOORDAT U GAAT RIJDEN
Cockpit

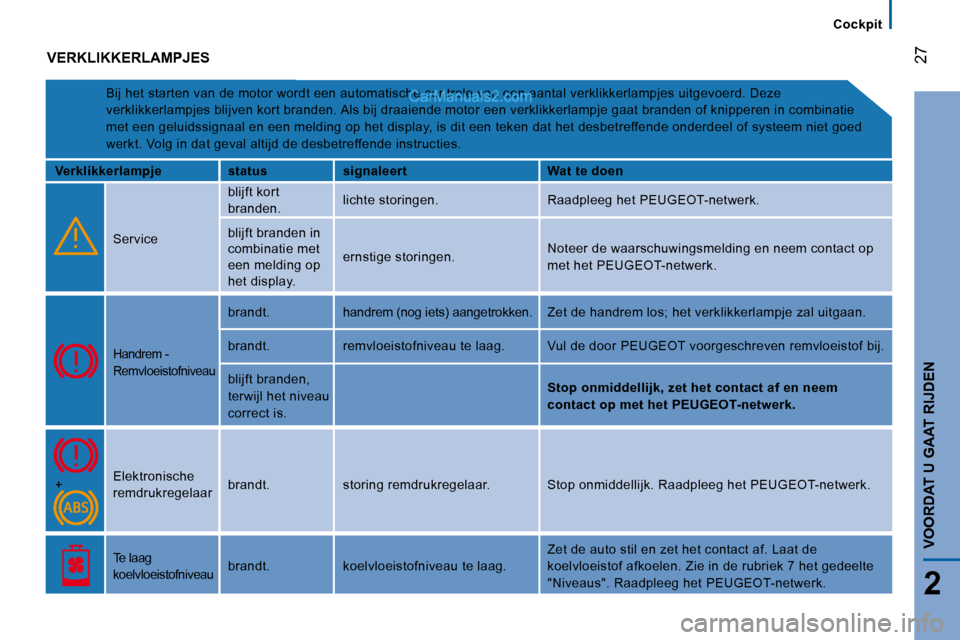

VERKLIKKERLAMPJES
Bij het starten van de motor wordt een automatische controle van een aantal verklikkerlampjes uitgevo erd. Deze
verklikkerlampjes blijven kort branden. Als bij dra aiende motor een verklikkerlampje gaat branden of k nipperen in combinatie
met een geluidssignaal en een melding op het displa y, is dit een teken dat het desbetreffende onderdeel of systeem niet goed
werkt. Volg in dat geval altijd de desbetreffende i nstructies.

Verklikkerlampje status signaleert Wat te doen
Service blijft kort
branden.
lichte storingen. Raadpleeg het PEUGEOT-netwerk.
blijft branden in
combinatie met
een melding op
het display. ernstige storingen.
Noteer de waarschuwingsmelding en neem contact op
met het PEUGEOT-netwerk.
Handrem -
Remvloeistofniveau
brandt. handrem (nog iets) aangetrokken. Zet de
handrem los; het verklikkerlampje zal uitgaan.
brandt. remvloeistofniveau te laag. Vul de door PEUGEOT voorgeschreven remvloeistof bij.
blijft branden,
terwijl het niveau
correct is.

Stop onmiddellijk, zet het contact af en neem
contact op met het PEUGEOT-netwerk.
+ Elektronische
remdrukregelaar brandt. storing remdrukregelaar. Stop onmiddelli
jk. Raadpleeg het PEUGEOT-netwerk.
Te laag
koelvloeistofniveau brandt. koelvloeistofniveau te laag. Zet de auto stil en zet het contact af. Laat de
koelvloeistof afkoelen. Zie in de rubriek 7 het ged
eelte
"Niveaus". Raadpleeg het PEUGEOT-netwerk.

31
2
VOORDAT U GAAT RIJDEN
Cockpit

Verklikkerlampje status signaleert Wat te doen
Water in
brandstoffilter brandt in
combinatie met
een melding op
het display. de aanwezigheid van water in
het brandstoffilter (diesel).
Laat het filter aftappen door het PEUGEOT-netwerk.
Zie
in de rubriek 7 het gedeelte "Controles".
Laag
brandstofniveau brandt met de
wijzer in zone E.
een bijna lege brandstoftank. Wacht niet met tanken. De actieradius met de reste
rende
hoeveelheid brandstof is afhankelijk van de rijstij l, het
profiel van de weg, de verstreken tijd en het aanta l
kilometers dat is gereden sinds het lampje brandt.
knippert. een storing. Raadpleeg het PEUGEOT-net werk.
Voorgloeien
dieselmotor brandt. dat voorgloeien van de
dieselmotor noodzakelijk is
(koude omstandigheden). Wacht tot het lampje uit is alvorens de motor te s
tarten.
Parkeerlicht brandt, in
combinatie met
een melding op
het display. een handmatig geselecteerde
stand.
Draai de ring van de lichtschakelaar .
het automatisch branden van de
lichten, ring in de stand A. Stel de gevoeligheid van de lichtsensor in via het
menu
MODE. Zie in de rubriek 4 het gedeelte "Mode".

Dimlicht
brandt. een handmatig geselecteerde
stand.
Draai de ring van de lichtschakelaar in de tweede
stand.
Grootlicht dat u de hendel naar u toe trekt. Trek de hendel naar u toe om terug te keren naar
dimlicht.

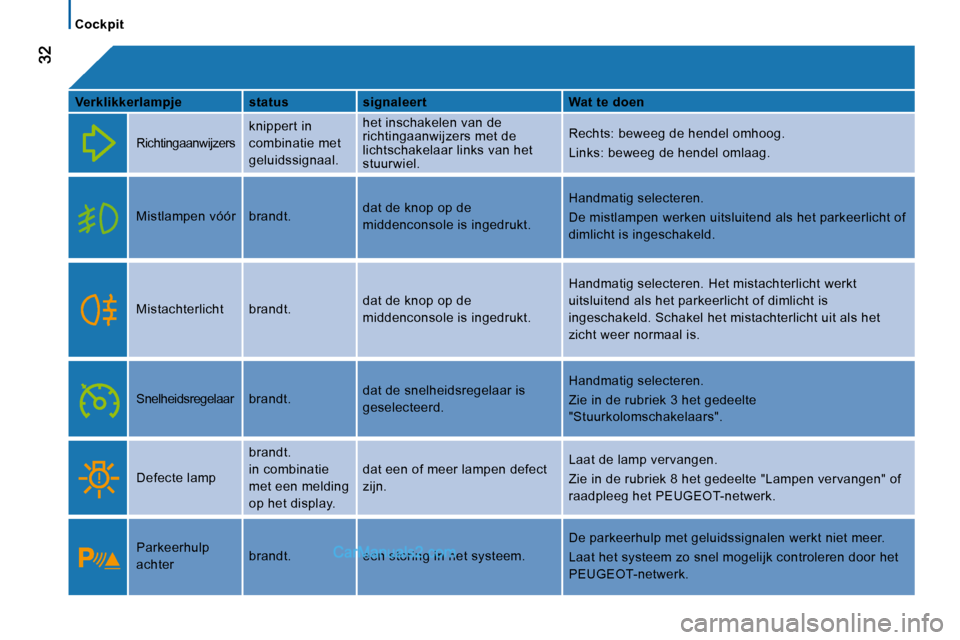

Cockpit

Verklikkerlampje status signaleert Wat te doen
Richtingaanwijzers
knippert in
combinatie met
geluidssignaal. het inschakelen van de
richtingaanwijzers met de
lichtschakelaar links van het
stuurwiel.
Rechts: beweeg de hendel omhoog.
Links: beweeg de hendel omlaag.
Mistlampen vóór brandt.
dat de knop op de
middenconsole is ingedrukt. Handmatig selecteren.
De mistlampen werken uitsluitend als het parkeerlic
ht of
dimlicht is ingeschakeld.
Mistachterlicht brandt. dat de knop op de
middenconsole is ingedrukt. Handmatig selecteren. Het mistachterlicht werkt
uitsluitend als het parkeerlicht of dimlicht is
ingeschakeld. Schakel het mistachterlicht uit als h
et
zicht weer normaal is.
Snelheidsregelaar brandt. dat de snelheidsregelaar is
geselecteerd. Handmatig selecteren.
Zie in de rubriek 3 het gedeelte
"Stuurkolomschakelaars".
Defecte lamp
brandt.
in combinatie
met een melding
op het display. dat een of meer lampen defect
zijn.
Laat de lamp vervangen.
Zie in de rubriek 8 het gedeelte "Lampen vervangen"
of
raadpleeg het PEUGEOT-netwerk.
Parkeerhulp
achter brandt. een storing in het systeem. De parkeerhulp met geluidssignalen werkt niet meer
.
Laat het systeem zo snel mogelijk controleren door het
PEUGEOT-netwerk.

35
2
VOORDAT U GAAT RIJDEN
Cockpit

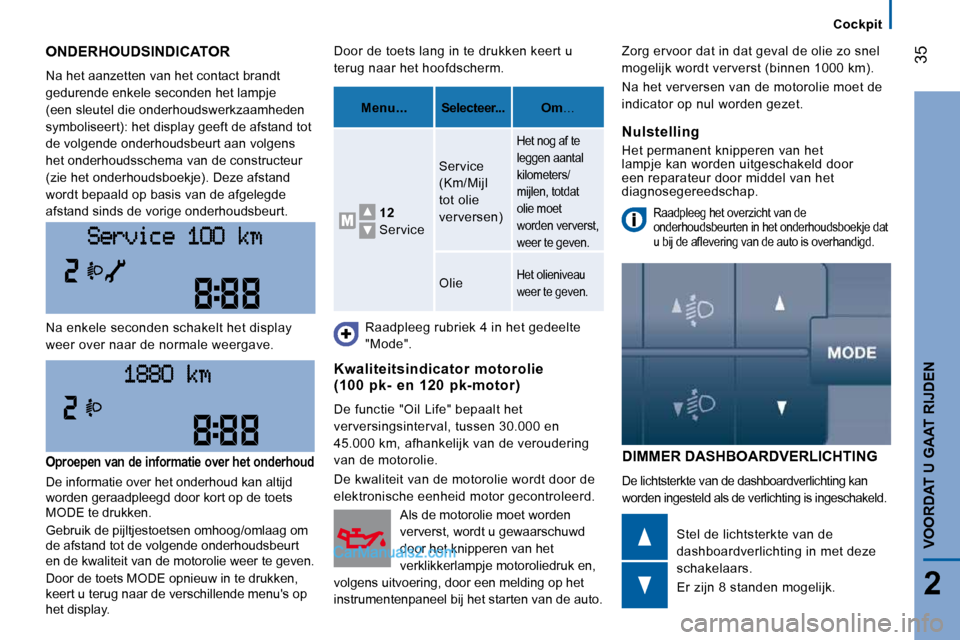

ONDERHOUDSINDICATOR
Na het aanzetten van het contact brandt
gedurende enkele seconden het lampje
(een sleutel die onderhoudswerkzaamheden
symboliseert): het display geeft de afstand tot
de volgende onderhoudsbeurt aan volgens
het onderhoudsschema van de constructeur
(zie het onderhoudsboekje). Deze afstand
wordt bepaald op basis van de afgelegde
afstand sinds de vorige onderhoudsbeurt.
DIMMER DASHBOARDVERLICHTING
De lichtsterkte van de dashboardverlichting kan
worden ingesteld als de verlichting is ingeschakeld.
Na enkele seconden schakelt het display
weer over naar de normale weergave.
Stel de lichtsterkte van de
dashboardverlichting in met deze
schakelaars.
Er zijn 8 standen mogelijk.
Door de toets lang in te drukken keert u
terug naar het hoofdscherm.
Raadpleeg rubriek 4 in het gedeelte
"Mode".
Kwaliteitsindicator motorolie (100 pk- en 120 pk-motor)
De functie "Oil Life" bepaalt het
verversingsinterval, tussen 30.000 en
45.000 km, afhankelijk van de veroudering
van de motorolie.
De kwaliteit van de motorolie wordt door de
elektronische eenheid motor gecontroleerd.
Raadpleeg het overzicht van de
onderhoudsbeurten in het onderhoudsboekje dat
u bij de afl evering van de auto is overhandigd.
Oproepen van de informatie over het onderhoud
De informatie over het onderhoud kan altijd
worden geraadpleegd door kort op de toets
MODE te drukken.
Gebruik de pijltjestoetsen omhoog/omlaag om
de afstand tot de volgende onderhoudsbeurt
en de kwaliteit van de motorolie weer te geven.
Door de toets MODE opnieuw in te drukken,
keert u terug naar de verschillende menu's op
het display.
Menu... Selecteer... Om ...

12
Service Service
(Km/Mijl
tot olie
verversen)
Het nog af te
leggen aantal
kilometers/
mijlen, totdat
olie moet
worden ververst,
weer te geven
.
Olie Het olieniveau
weer te geven.
Nulstelling
Het permanent knipperen van het
lampje kan worden uitgeschakeld door
een reparateur door middel van het
diagnosegereedschap.
Zorg ervoor dat in dat geval de olie zo snel
mogelijk wordt ververst (binnen 1000 km).
Na het verversen van de motorolie moet de
indicator op nul worden gezet.
Als de motorolie moet worden
ververst, wordt u gewaarschuwd
door het knipperen van het
verklikkerlampje motoroliedruk en,
volgens uitvoering, door een melding op het
instrumentenpaneel bij het starten van de auto.

36

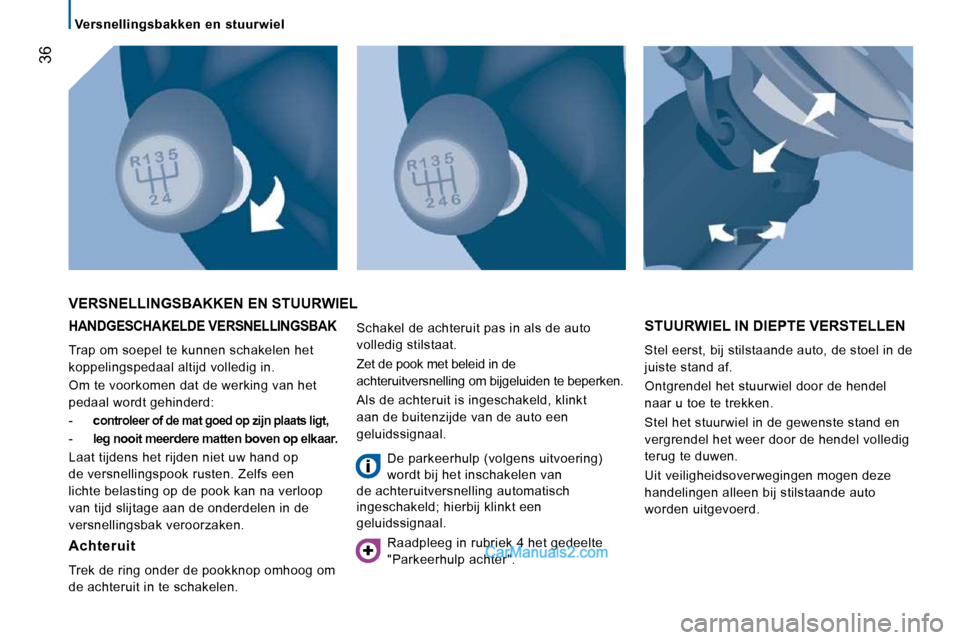

Versnellingsbakken en stuurwiel
HANDGESCHAKELDE VERSNELLINGSBAK
Trap om soepel te kunnen schakelen het
koppelingspedaal altijd volledig in.
Om te voorkomen dat de werking van het
pedaal wordt gehinderd:
- c
ontroleer of de mat goed op zijn plaats ligt,
-
leg nooit meerdere matten boven op elkaar.
Laat tijdens het rijden niet uw hand op
de versnellingspook rusten. Zelfs een
lichte belasting op de pook kan na verloop
van tijd slijtage aan de onderdelen in de
versnellingsbak veroorzaken.
VERSNELLINGSBAKKEN EN STUURWIEL
STUURWIEL IN DIEPTE VERSTELLEN
Stel eerst, bij stilstaande auto, de stoel in de
juiste stand af.
Ontgrendel het stuurwiel door de hendel
naar u toe te trekken.
Stel het stuurwiel in de gewenste stand en
vergrendel het weer door de hendel volledig
terug te duwen.
Uit veiligheidsoverwegingen mogen deze
handelingen alleen bij stilstaande auto
worden uitgevoerd.
Achteruit
Trek de ring onder de pookknop omhoog om
de achteruit in te schakelen. Schakel de achteruit pas in als de auto
volledig stilstaat.
Zet de pook met beleid in de
achteruitversnelling om bijgeluiden te beperken.
Als de achteruit is ingeschakeld, klinkt
aan de buitenzijde van de auto een
geluidssignaal.
De parkeerhulp (volgens uitvoering)
wordt bij het inschakelen van
de achteruitversnelling automatisch
ingeschakeld; hierbij klinkt een
geluidssignaal.
Raadpleeg in rubriek 4 het gedeelte
"Parkeerhulp achter".

40

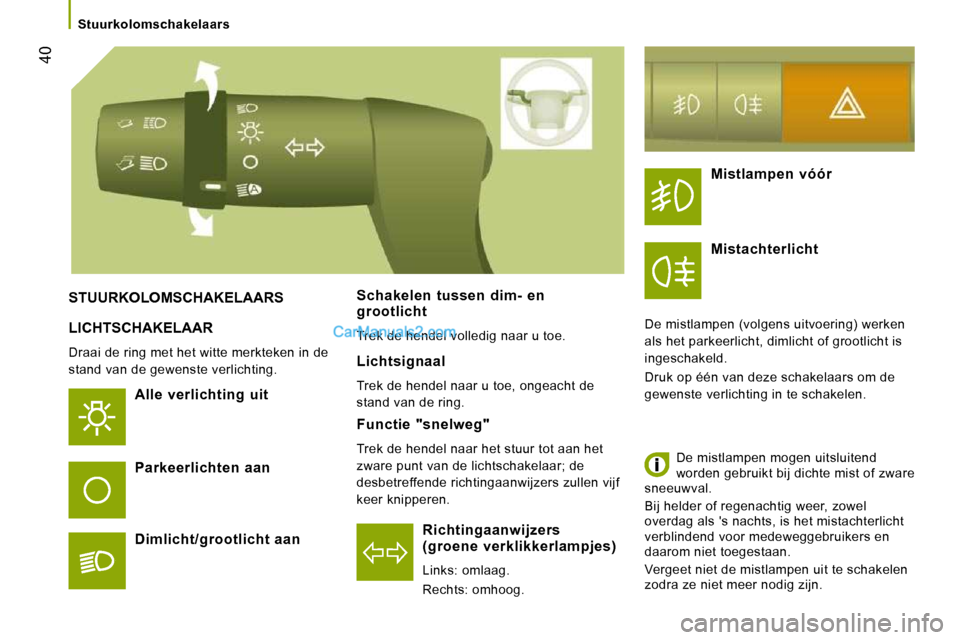

Stuurkolomschakelaars
LICHTSCHAKELAAR
Draai de ring met het witte merkteken in de
stand van de gewenste verlichting.
Alle verlichting uit
Richtingaanwijzers (groene verklikkerlampjes)
Links: omlaag.
Rechts: omhoog.
STUURKOLOMSCHAKELAARS
Parkeerlichten aan
Dimlicht/grootlicht aan
Schakelen tussen dim- en grootlicht
Trek de hendel volledig naar u toe.
Lichtsignaal
Trek de hendel naar u toe, ongeacht de
stand van de ring.
Mistlampen vóór
Mistachterlicht
De mistlampen (volgens uitvoering) werken
als het parkeerlicht, dimlicht of grootlicht is
ingeschakeld.
Druk op één van deze schakelaars om de
gewenste verlichting in te schakelen. De mistlampen mogen uitsluitend
worden gebruikt bij dichte mist of zware
sneeuwval.
Bij helder of regenachtig weer, zowel
overdag als 's nachts, is het mistachterlicht
verblindend voor medeweggebruikers en
daarom niet toegestaan.
Vergeet niet de mistlampen uit te schakelen
zodra ze niet meer nodig zijn.
Functie "snelweg"
Trek de hendel naar het stuur tot aan het
zware punt van de lichtschakelaar; de
desbetreffende richtingaanwijzers zullen vijf
keer knipperen.
