Peugeot Boxer 2010 Ägarmanual (in Swedish)

53
3
ERGONOMI OCH KOMFORT
Ventilera

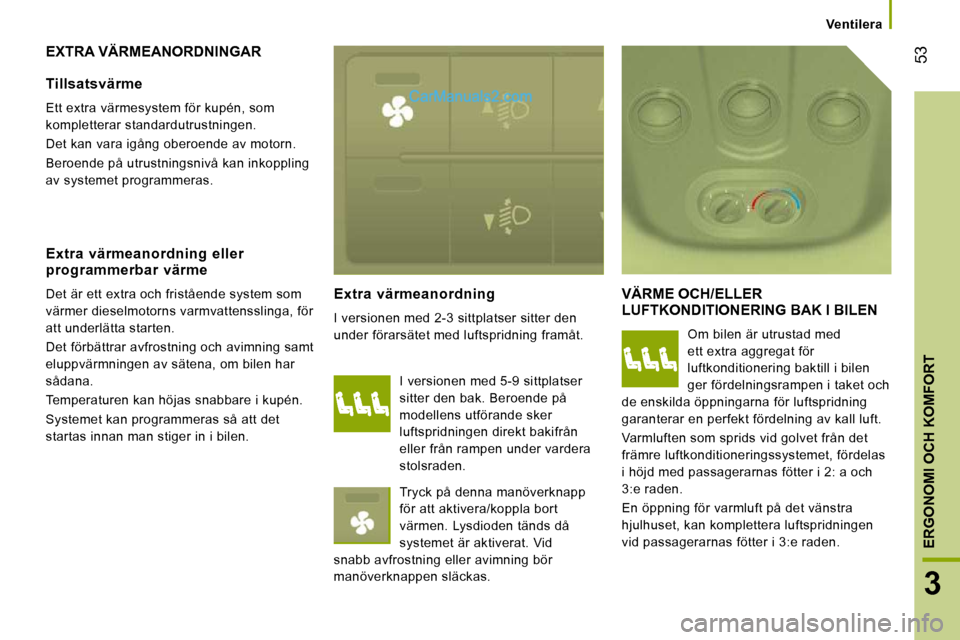

EXTRA VÄRMEANORDNINGAR
Extra värmeanordning
I versionen med 2-3 sittplatser sitter den
under förarsätet med luftspridning framåt.
VÄRME OCH/ELLER LUFTKONDITIONERING BAK I BILEN
Om bilen är utrustad med
ett extra aggregat för
luftkonditionering baktill i bilen
ger fördelningsrampen i taket och
de enskilda öppningarna för luftspridning
garanterar en perfekt fördelning av kall luft.
Varmluften som sprids vid golvet från det
främre luftkonditioneringssystemet, fördelas
i höjd med passagerarnas fötter i 2: a och
3:e raden.
En öppning för varmluft på det vänstra
hjulhuset, kan komplettera luftspridningen
vid passagerarnas fötter i 3:e raden.
Tillsatsvärme
Ett extra värmesystem för kupén, som
kompletterar standardutrustningen.
Det kan vara igång oberoende av motorn.
Beroende på utrustningsnivå kan inkoppling
av systemet programmeras.
Extra värmeanordning eller programmerbar värme
Det är ett extra och fristående system som
värmer dieselmotorns varmvattensslinga, för
att underlätta starten.
Det förbättrar avfrostning och avimning samt
eluppvärmningen av sätena, om bilen har
sådana.
Temperaturen kan höjas snabbare i kupén.
Systemet kan programmeras så att det
startas innan man stiger in i bilen. I versionen med 5-9 sittplatser
sitter den bak. Beroende på
modellens utförande sker
luftspridningen direkt bakifrån
eller från rampen under vardera
stolsraden.
Tryck på denna manöverknapp
för att aktivera/koppla bort
värmen. Lysdioden tänds då
systemet är aktiverat. Vid
snabb avfrostning eller avimning bör
manöverknappen släckas.

54
Ventilera

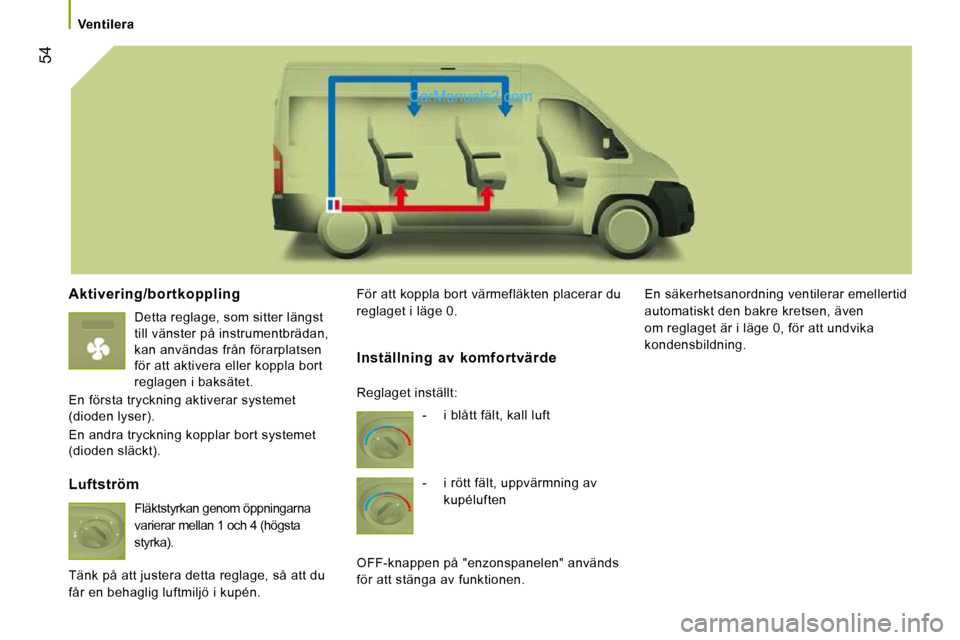

Aktivering/bortkoppling
Detta reglage, som sitter längst
till vänster på instrumentbrädan,
kan användas från förarplatsen
för att aktivera eller koppla bort
reglagen i baksätet.
En första tryckning aktiverar systemet
(dioden lyser).
En andra tryckning kopplar bort systemet
(dioden släckt). För att koppla bort värmefläkten placerar du
reglaget i läge 0.
En säkerhetsanordning ventilerar emellertid
automatiskt den bakre kretsen, även
om reglaget är i läge 0, för att undvika
kondensbildning.
Luftström
Fläktstyrkan genom öppningarna
varierar mellan 1 och 4 (högsta
styrka).
Tänk på att justera detta reglage, så att du
får en behaglig luftmiljö i kupén.
Inställning av komfortvärde
- i blått fält, kall luft
- i rött fält, uppvärmning av kupéluften
OFF-knappen på "enzonspanelen" används
för att stänga av funktionen.
Reglaget inställt:

3
ERGONOMI OCH KOMFORT
Ventilera

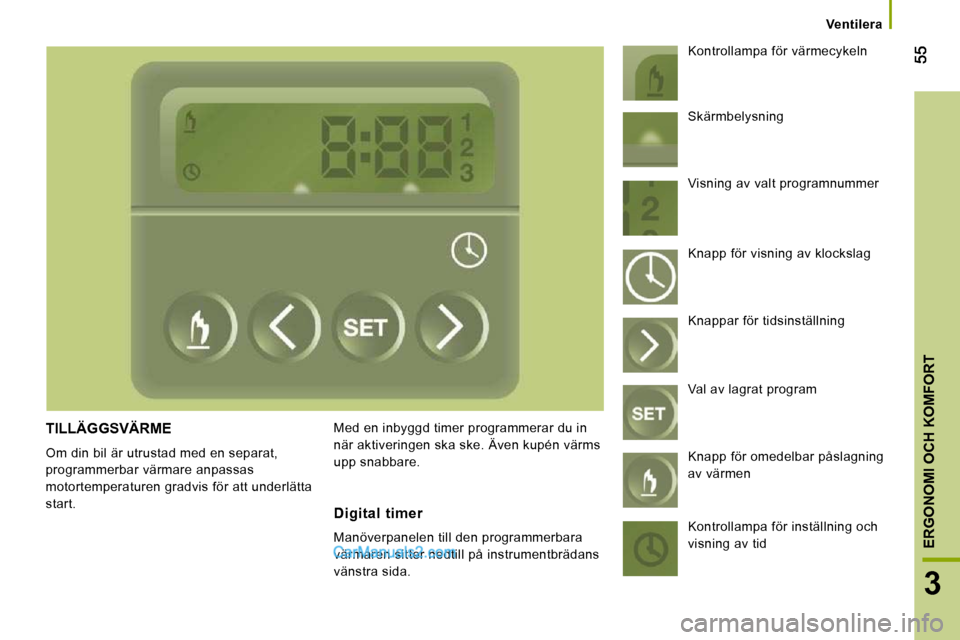

TILLÄGGSVÄRME
Om din bil är utrustad med en separat,
programmerbar värmare anpassas
motortemperaturen gradvis för att underlätta
start. Med en inbyggd timer programmerar du in
när aktiveringen ska ske. Även kupén värms
upp snabbare. Kontrollampa för värmecykeln
Digital timer
Manöverpanelen till den programmerbara
värmaren sitter nedtill på instrumentbrädans
vänstra sida. Skärmbelysning
Visning av valt programnummer
Knapp för visning av klockslag
Knappar för tidsinställning
Val av lagrat program
Knapp för omedelbar påslagning
av värmen
Kontrollampa för inställning och
visning av tid

56
Ventilera

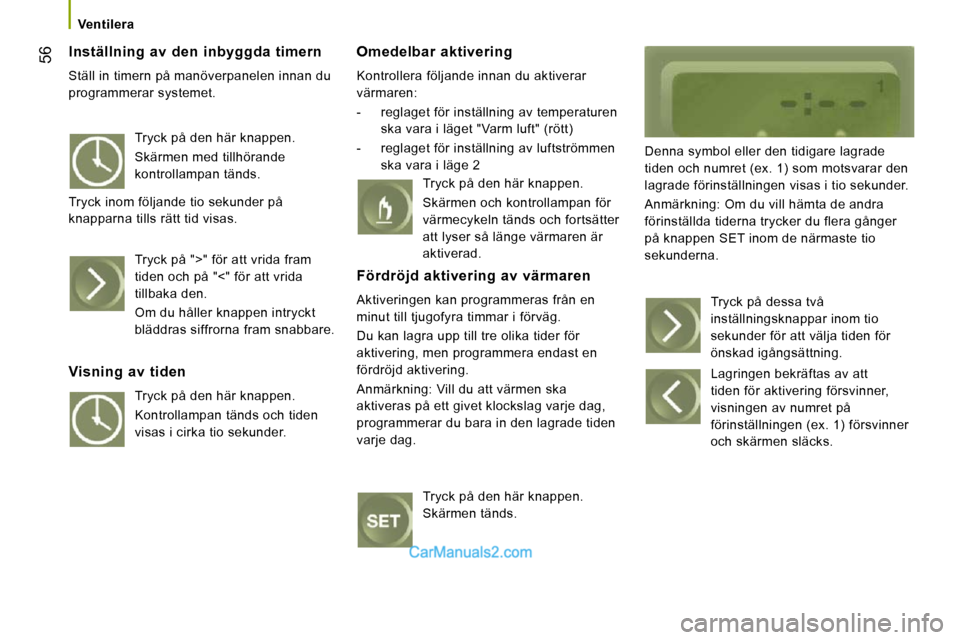

Inställning av den inbyggda timern
Ställ in timern på manöverpanelen innan du
programmerar systemet.
Omedelbar aktivering
Kontrollera följande innan du aktiverar
värmaren:
- reglaget för inställning av temperaturen ska vara i läget "Varm luft" (rött)
- reglaget för inställning av luftströmmen ska vara i läge 2 Denna symbol eller den tidigare lagrade
tiden och numret (ex. 1) som motsvarar den
lagrade förinställningen visas i tio sekunder.
Anmärkning : Om du vill hämta de andra
förinställda tiderna trycker du flera gånger
på knappen SET inom de närmaste tio
sekunderna.
Tryck på den här knappen.
Skärmen med tillhörande
kontrollampan tänds.
Tryck inom följande tio sekunder på
knapparna tills rätt tid visas.
Tryck på ">" för att vrida fram
tiden och på "<" för att vrida
tillbaka den.
Om du håller knappen intryckt
bläddras siffrorna fram snabbare.
Visning av tiden
Tryck på den här knappen.
Kontrollampan tänds och tiden
visas i cirka tio sekunder. Tryck på den här knappen.
Skärmen och kontrollampan för
värmecykeln tänds och fortsätter
att lyser så länge värmaren är
aktiverad.
Fördröjd aktivering av värmaren
Aktiveringen kan programmeras från en
minut till tjugofyra timmar i förväg.
Du kan lagra upp till tre olika tider för
aktivering, men programmera endast en
fördröjd aktivering.
Anmärkning : Vill du att värmen ska
aktiveras på ett givet klockslag varje dag,
programmerar du bara in den lagrade tiden
varje dag.
Tryck på den här knappen.
Skärmen tänds. Tryck på dessa två
inställningsknappar inom tio
sekunder för att välja tiden för
önskad igångsättning.
Lagringen bekräftas av att
tiden för aktivering försvinner,
visningen av numret på
förinställningen (ex. 1) försvinner
och skärmen släcks.

57
3
ERGONOMI OCH KOMFORT
Ventilera
Radera en programmering
För att radera en programmerad
aktiveringstid trycker du kort på
denna knapp. Skärmbelysningen och numret på
förinställningen (ex. 1) släcks.
Råd vid användning
För att undvika förgiftning och kvävning får
tilläggsvärmaren inte användas inomhus
t. ex. i garage eller verkstad, om dessa inte
är utrustade med ett system för uppsugning
av avgaser.
Värmeanordningen försörjs av bilens
bränsletank. Se därför till att bränslemätaren
inte visar rött.
Stäng alltid av den programmerbara
värmaren när du tankar, för att undvika
brand eller explosion.
Parkera inte bilen på en lättantändlig yta
(torrt gräs, torra löv, papper osv.), som utgör
brandrisk.
Temperaturen i närheten av värmaren
får inte överskrida 120 °C. Vid högre
temperatur (t. ex. vid lackering i lackbox)
kan komponenter i de elektroniska kretsarna
skadas.
Det programmerbara värmaren har ett skydd
som avbryter förbränningen vid överhettning
p.g.a. av kylvätskebrist. Fyll på kylvätska
och tryck på reglaget för val av programmet,
innan du slår på värmaren igen. Minst en gång per år, helst före
vinterperioden, bör du serva värmaren.
Underhållsarbeten och reparationer ska
endast utföras av PEUGEOT-verkstad.
Använd endast reservdelar med
artikelnummer.
Hämtning av förinställd aktiveringstid
Tryck flera gånger på denna
knapp till numret på önskad
förinställning (ex. 2) visas.
Efter tio sekunder försvinner
tiden, men den lagras i minnet. Däremot
fortsätter numret (ex. 2) och skärmen att
lysa.
Avstängning av värmeanordningen
Tryck på den här knappen.
Skärmen och kontrollampan för
värmecykeln släcks.
Två olika system
Tilläggsvärmaren är fristående och
programmerbar. Innan du stiger in i bilen
höjs motortemperaturen gradvis, för att
underlätta starten. Även uppvärmningen
av kupén, avfrostningen och avimningen
underlättas.
Tilläggsvärmaren är ett komplement till
standardutrustningen. Driften är inte
beroende av motorn. Aktiveringen av
värmesystemet kan programmeras.

58
I bilen

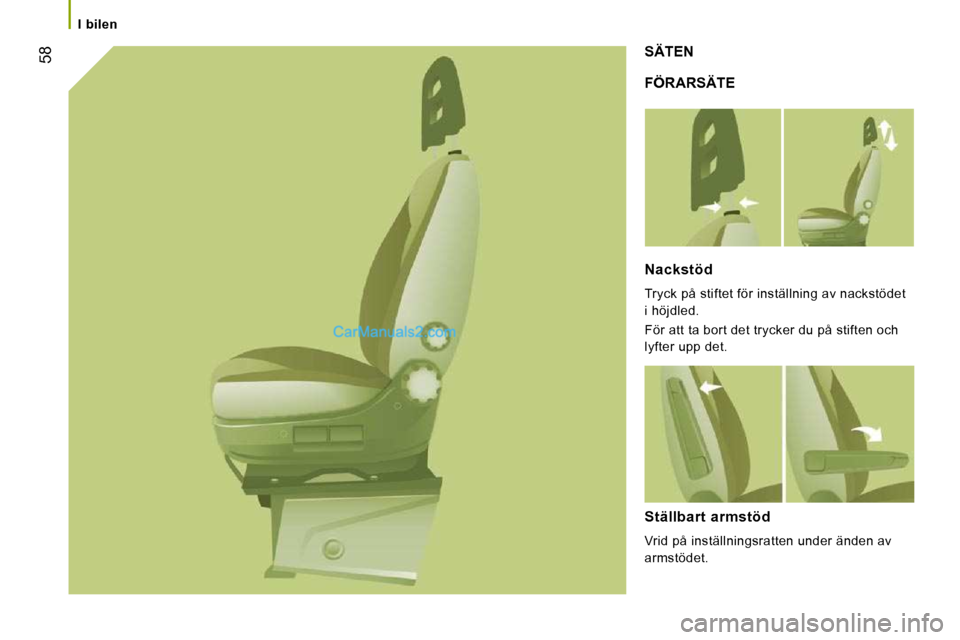

FÖRARSÄTE
SÄTEN
Nackstöd
Tryck på stiftet för inställning av nackstödet
i höjdled.
För att ta bort det trycker du på stiften och
lyfter upp det.
Ställbart armstöd
Vrid på inställningsratten under änden av
armstödet.

59
3
ERGONOMI OCH KOMFORT
I bilen

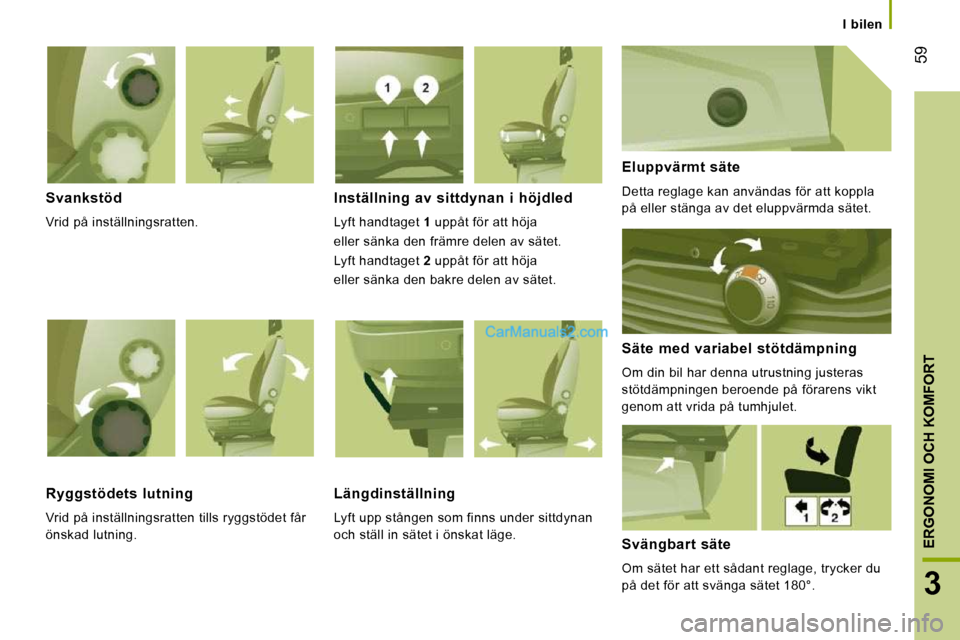

Svankstöd
Vrid på inställningsratten.
Inställning av sittdynan i höjdled
Lyft handtaget 1 uppåt för att höja
eller sänka den främre delen av sätet.
Lyft handtaget 2 uppåt för att höja
eller sänka den bakre delen av sätet.
Eluppvärmt säte
Detta reglage kan användas för att koppla
på eller stänga av det eluppvärmda sätet.
Säte med variabel stötdämpning
Om din bil har denna utrustning justeras
stötdämpningen beroende på förarens vikt
genom att vrida på tumhjulet.
Ryggstödets lutning
Vrid på inställningsratten tills ryggstödet får
önskad lutning.
Längdinställning
Lyft upp stången som finns under sittdynan
och ställ in sätet i önskat läge.
Svängbart säte
Om sätet har ett sådant reglage, trycker du
på det för att svänga sätet 180°.

60
I bilen

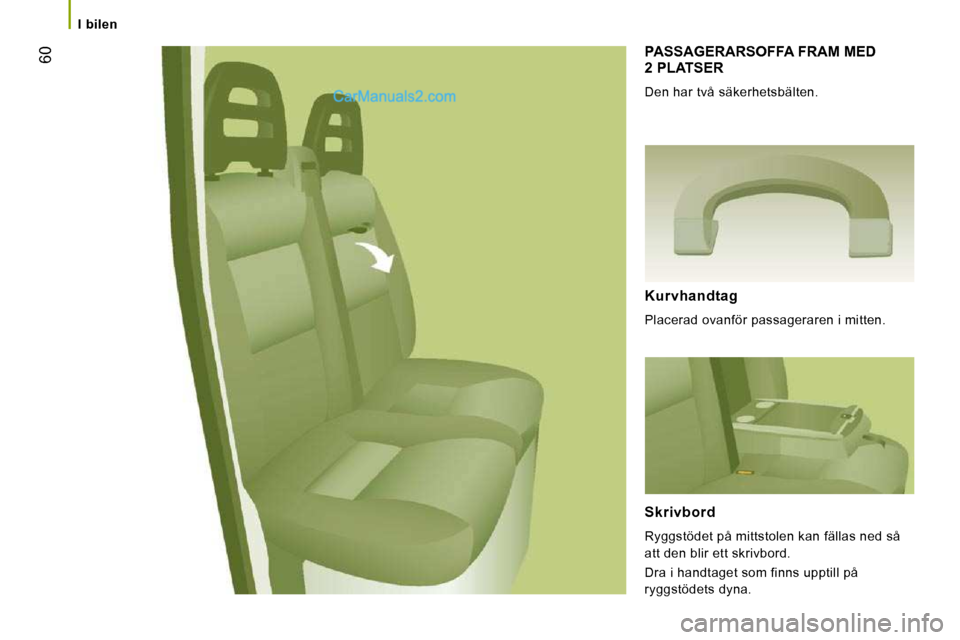

PASSAGERARSOFFA FRAM MED 2 PLATSER
Den har två säkerhetsbälten.
Kurvhandtag
Placerad ovanför passageraren i mitten.
Skrivbord
Ryggstödet på mittstolen kan fällas ned så
att den blir ett skrivbord.
Dra i handtaget som finns upptill på
ryggstödets dyna.

61
3
ERGONOMI OCH KOMFORT
I bilen

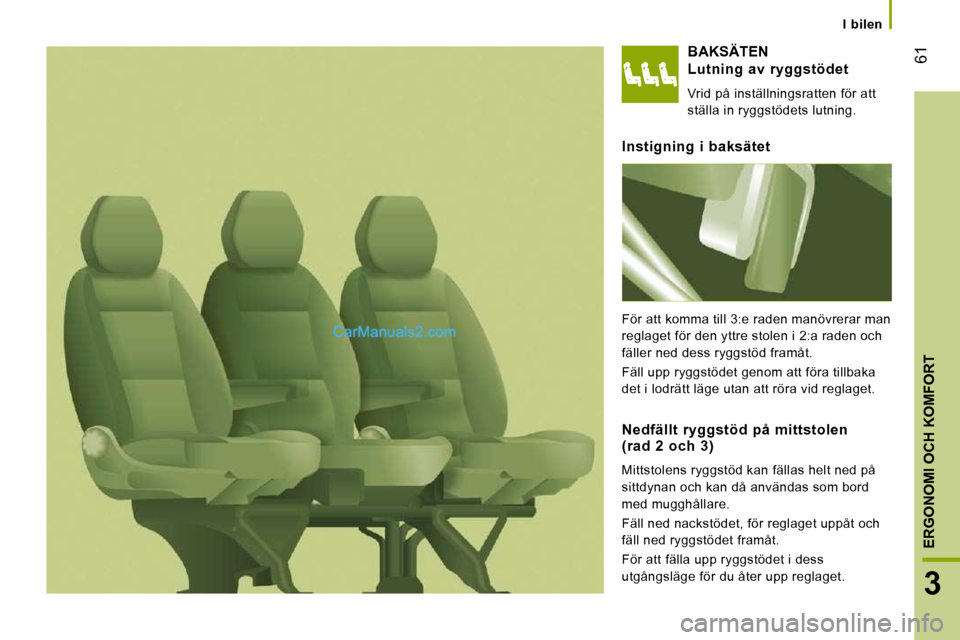

BAKSÄTEN
Lutning av ryggstödet
Vrid på inställningsratten för att
ställa in ryggstödets lutning.
Instigning i baksätet
För att komma till 3:e raden manövrerar man
reglaget för den yttre stolen i 2:a raden och
fäller ned dess ryggstöd framåt.
Fäll upp ryggstödet genom att föra tillbaka
det i lodrätt läge utan att röra vid reglaget.
Nedfällt ryggstöd på mittstolen (rad 2 och 3)
Mittstolens ryggstöd kan fällas helt ned på
sittdynan och kan då användas som bord
med mugghållare.
Fäll ned nackstödet, för reglaget uppåt och
fäll ned ryggstödet framåt.
För att fälla upp ryggstödet i dess
utgångsläge för du åter upp reglaget.

62
I bilen

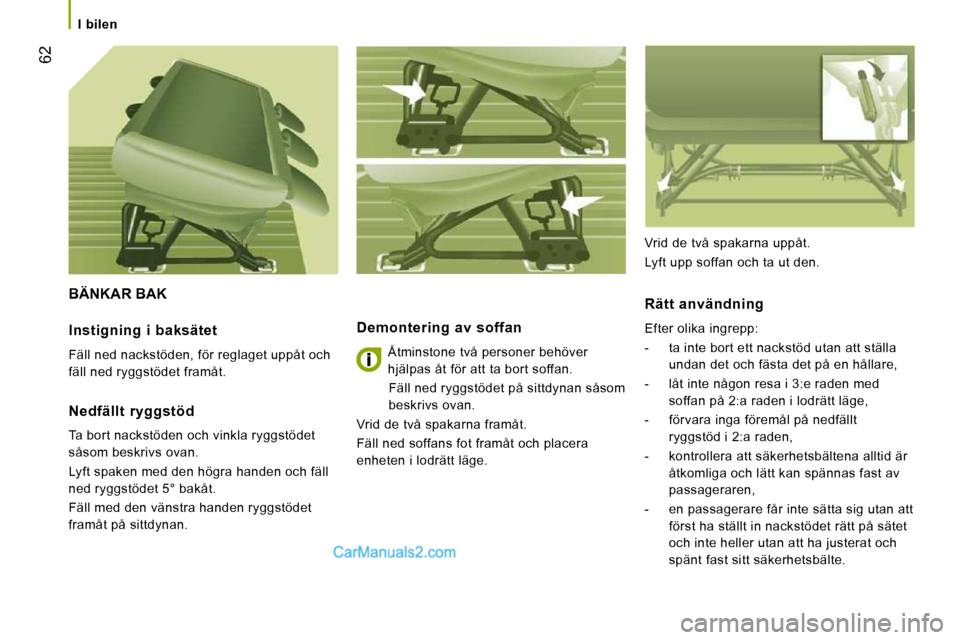

BÄNKAR BAK
Demontering av soffan
Åtminstone två personer behöver
hjälpas åt för att ta bort soffan. Fäll ned ryggstödet på sittdynan såsom
beskrivs ovan.
Vrid de två spakarna framåt.
Fäll ned soffans fot framåt och placera
enheten i lodrätt läge.
Rätt användning
Efter olika ingrepp:
- ta inte bort ett nackstöd utan att ställa undan det och fästa det på en hållare,
- låt inte någon resa i 3:e raden med soffan på 2:a raden i lodrätt läge,
- förvara inga föremål på nedfällt ryggstöd i 2:a raden,
- kontrollera att säkerhetsbältena alltid är åtkomliga och lätt kan spännas fast av
passageraren,
- en passagerare får inte sätta sig utan att först ha ställt in nackstödet rätt på sätet
och inte heller utan att ha justerat och
spänt fast sitt säkerhetsbälte. Instigning i baksätet
Fäll ned nackstöden, för reglaget uppåt och
fäll ned ryggstödet framåt.
Nedfällt ryggstöd
Ta bort nackstöden och vinkla ryggstödet
såsom beskrivs ovan.
Lyft spaken med den högra handen och fäll
ned ryggstödet 5° bakåt.
Fäll med den vänstra handen ryggstödet
framåt på sittdynan. Vrid de två spakarna uppåt.
Lyft upp soffan och ta ut den.
