Peugeot Boxer 2011.5 Instrukcja Obsługi (in Polish)

29
2
GOTOWY
do
DROGI
Stanowisko kierowcy

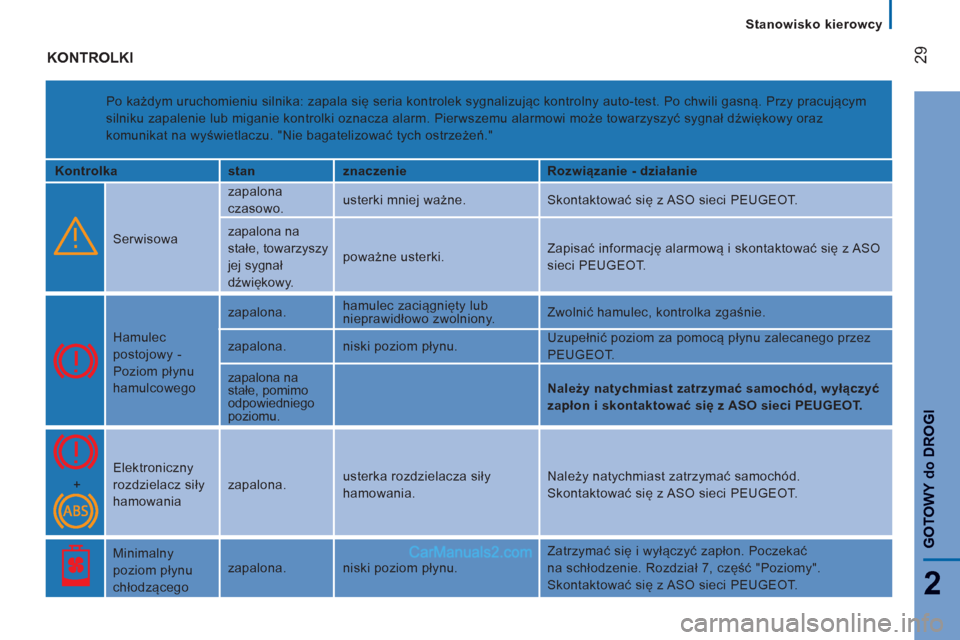

KONTROLKI

Po każdym uruchomieniu silnika: zapala się seria kontrolek sygnalizując kontrolny auto-test. Po chwili gasną. Przy pracującym
silniku zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał dźwiękowy oraz
komunikat na wyświetlaczu. "Nie bagatelizować tych ostrzeżeń."

Kontrolka
stan
znaczenie
Rozwiązanie - działanie


Serwisowa zapalona
czasowo. usterki mniej ważne. Skontaktować się z ASO sieci PEUGEOT.
zapalona na
stałe, towarzyszy
jej sygnał
dźwiękowy. poważne usterki. Zapisać informację alarmową i skontaktować się z ASO
sieci PEUGEOT.


Hamulec
postojowy -
Poziom płynu
hamulcowego zapalona. hamulec zaciągnięty lub
nieprawidłowo zwolniony. Zwolnić hamulec, kontrolka zgaśnie.
zapalona. niski poziom płynu. Uzupełnić poziom za pomocą płynu zalecanego przez
PEUGEOT.
zapalona na
stałe, pomimo
odpowiedniego
poziomu.


Należy natychmiast zatrzymać samochód, wyłączyć
zapłon i skontaktować się z ASO sieci PEUGEOT.
+ Elektroniczny
rozdzielacz siły
hamowania zapalona. usterka rozdzielacza siły
hamowania. Należy natychmiast zatrzymać samochód.
Skontaktować się z ASO sieci PEUGEOT.


Minimalny
poziom płynu
chłodzącego zapalona. niski poziom płynu. Zatrzymać się i wyłączyć zapłon. Poczekać
na schłodzenie. Rozdział 7, część "Poziomy".
Skontaktować się z ASO sieci PEUGEOT.

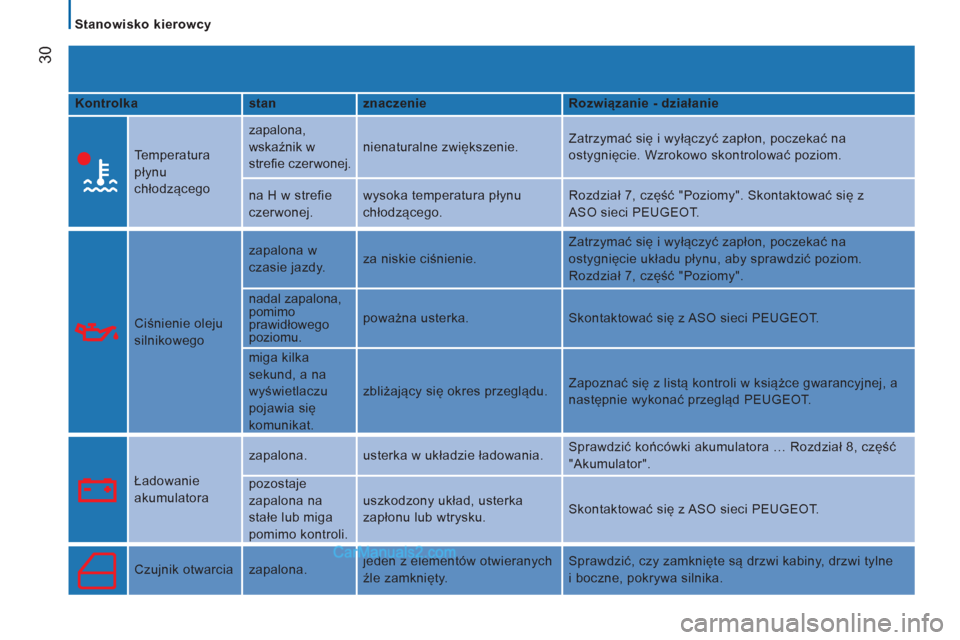

30


Stanowisko kierowcy

Kontrolka
stan
znaczenie
Rozwiązanie - działanie



Temperatura
płynu
chłodzącego zapalona,
wskaźnik w
strefie czerwonej. nienaturalne zwiększenie. Zatrzymać się i wyłączyć zapłon, poczekać na
ostygnięcie. Wzrokowo skontrolować poziom.
na H w strefie
czerwonej. wysoka temperatura płynu
chłodzącego. Rozdział 7, część "Poziomy". Skontaktować się z
ASO sieci PEUGEOT.

Ciśnienie oleju
silnikowego zapalona w
czasie jazdy. za niskie ciśnienie. Zatrzymać się i wyłączyć zapłon, poczekać na
ostygnięcie układu płynu, aby sprawdzić poziom.
Rozdział 7, część "Poziomy".
nadal zapalona,
pomimo
prawidłowego
poziomu. poważna usterka. Skontaktować się z ASO sieci PEUGEOT.
miga kilka
sekund, a na
wyświetlaczu
pojawia się
komunikat. zbliżający się okres przeglądu. Zapoznać się z listą kontroli w książce gwarancyjnej, a
następnie wykonać przegląd PEUGEOT.


Ładowanie
akumulatora zapalona. usterka w układzie ładowania. Sprawdzić końcówki akumulatora … Rozdział 8, część
"Akumulator".
pozostaje
zapalona na
stałe lub miga
pomimo kontroli. uszkodzony układ, usterka
zapłonu lub wtrysku. Skontaktować się z ASO sieci PEUGEOT.


Czujnik otwarcia zapalona. jeden z elementów otwieranych
źle zamknięty. Sprawdzić, czy zamknięte są drzwi kabiny, drzwi tylne
i boczne, pokrywa silnika.

2
GOTOWY
do
DROGI
Stanowisko kierowcy

Kontrolka
stan
znaczenie
Rozwiązanie - działanie

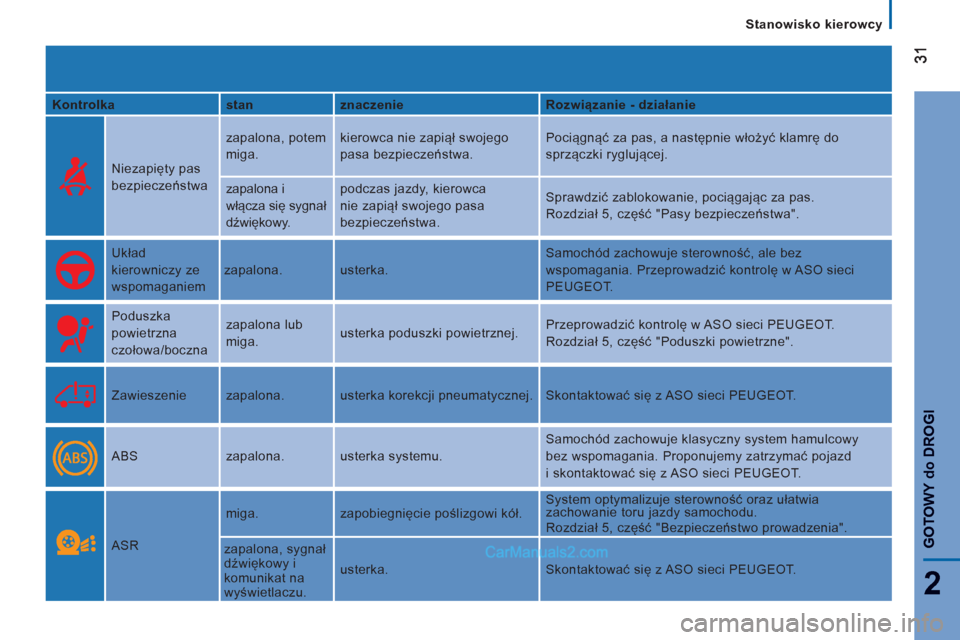

Niezapięty pas
bezpieczeństwa zapalona, potem
miga. kierowca nie zapiął swojego
pasa bezpieczeństwa. Pociągnąć za pas, a następnie włożyć klamrę do
sprzączki ryglującej.
zapalona i
włącza się sygnał
dźwiękowy. podczas jazdy, kierowca
nie zapiął swojego pasa
bezpieczeństwa. Sprawdzić zablokowanie, pociągając za pas.
Rozdział 5, część "Pasy bezpieczeństwa".



Układ
kierowniczy ze
wspomaganiem zapalona. usterka. Samochód zachowuje sterowność, ale bez
wspomagania. Przeprowadzić kontrolę w ASO sieci
PEUGEOT.


Poduszka
powietrzna
czołowa/boczna zapalona lub
miga. usterka poduszki powietrznej. Przeprowadzić kontrolę w ASO sieci PEUGEOT.
Rozdział 5, część "Poduszki powietrzne".


Zawieszenie zapalona. usterka korekcji pneumatycznej. Skontaktować się z ASO sieci PEUGEOT.


ABS zapalona. usterka systemu. Samochód zachowuje klasyczny system hamulcowy
bez wspomagania. Proponujemy zatrzymać pojazd
i skontaktować się z ASO sieci PEUGEOT.


ASR miga. zapobiegnięcie poślizgowi kół. System optymalizuje sterowność oraz ułatwia
zachowanie toru jazdy samochodu.
Rozdział 5, część "Bezpieczeństwo prowadzenia".
zapalona, sygnał
dźwiękowy i
komunikat na
wyświetlaczu. usterka. Skontaktować się z ASO sieci PEUGEOT.

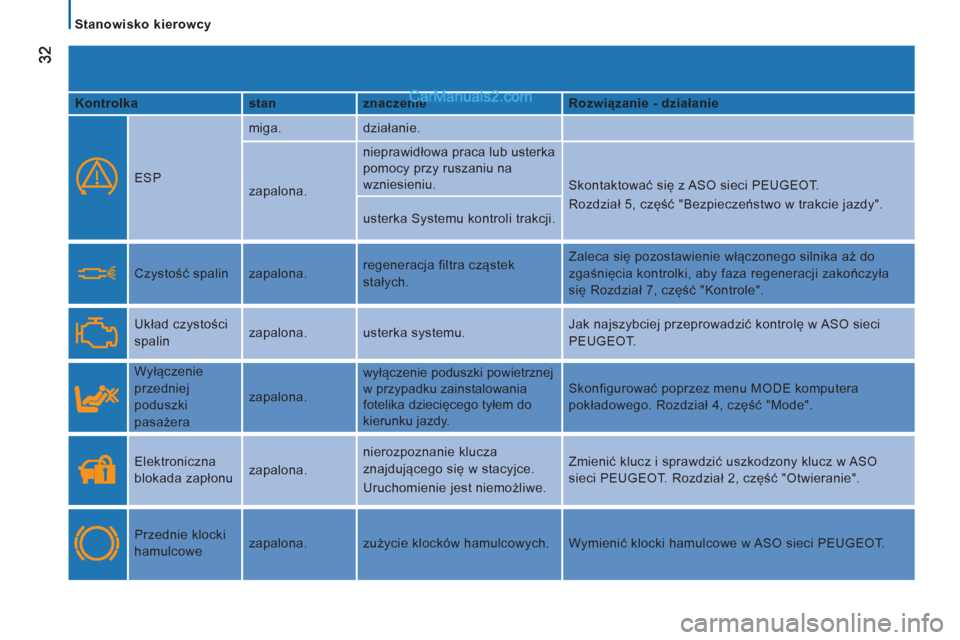

Stanowisko kierowcy

Kontrolka
stan
znaczenie
Rozwiązanie - działanie


ESP miga. działanie.



zapalona. nieprawidłowa praca lub usterka
pomocy przy ruszaniu na
wzniesieniu.
Skontaktować się z ASO sieci PEUGEOT.
Rozdział 5, część "Bezpieczeństwo w trakcie jazdy".
usterka Systemu kontroli trakcji.


Czystość spalin zapalona. regeneracja filtra cząstek
stałych. Zaleca się pozostawienie włączonego silnika aż do
zgaśnięcia kontrolki, aby faza regeneracji zakończyła
się Rozdział 7, część "Kontrole".


Układ czystości
spalin zapalona. usterka systemu. Jak najszybciej przeprowadzić kontrolę w ASO sieci
PEUGEOT.


Wyłączenie
przedniej
poduszki
pasażera zapalona. wyłączenie poduszki powietrznej
w przypadku zainstalowania
fotelika dziecięcego tyłem do
kierunku jazdy . Skonfigurować poprzez menu MODE komputera
pokładowego. Rozdział 4, część "Mode".


Elektroniczna
blokada zapłonu zapalona. nierozpoznanie klucza
znajdującego się w stacyjce.
Uruchomienie jest niemożliwe. Zmienić klucz i sprawdzić uszkodzony klucz w ASO
sieci PEUGEOT. Rozdział 2, część "Otwieranie".


Przednie klocki
hamulcowe zapalona. zużycie klocków hamulcowych. Wymienić klocki hamulcowe w ASO sieci PEUGEOT.

33
2
GOTOWY
do
DROG
I
Stanowisko kierowcy

Kontrolka
stan
znaczenie
Rozwiązanie - działanie

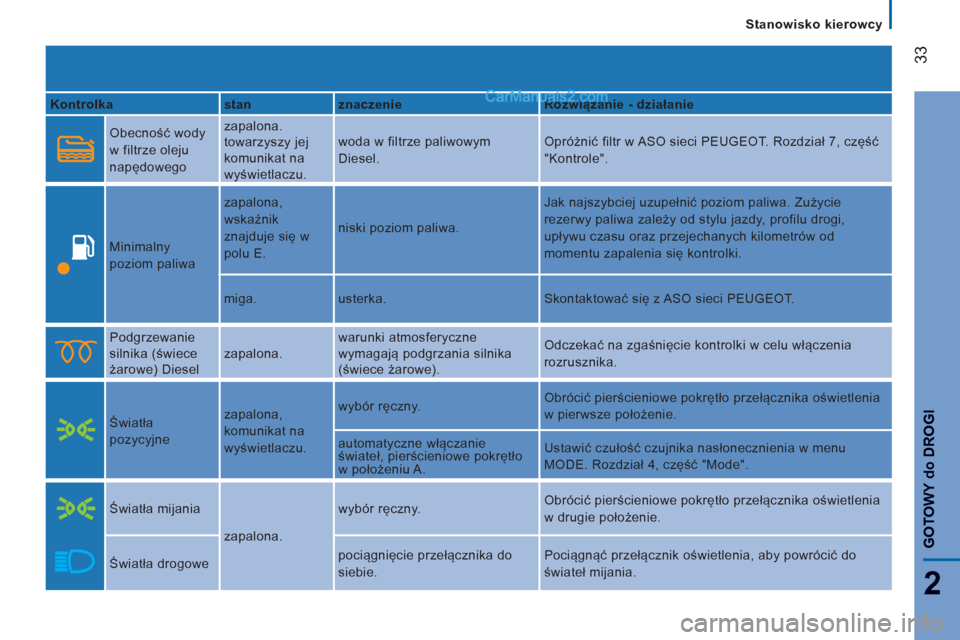

Obecność wody
w filtrze oleju
napędowego zapalona.
towarzyszy jej
komunikat na
wyświetlaczu. woda w filtrze paliwowym
Diesel. Opróżnić filtr w ASO sieci PEUGEOT. Rozdział 7, część
"Kontrole".

Minimalny
poziom paliwa zapalona,
wskaźnik
znajduje się w
polu E. niski poziom paliwa. Jak najszybciej uzupełnić poziom paliwa. Zużycie
rezerwy paliwa zależy od stylu jazdy, profilu drogi,
upływu czasu oraz przejechanych kilometrów od
momentu zapalenia się kontrolki.
miga. usterka. Skontaktować się z ASO sieci PEUGEOT.



Podgrzewanie
silnika (świece
żarowe) Diesel zapalona. warunki atmosferyczne
wymagają podgrzania silnika
(świece żarowe). Odczekać na zgaśnięcie kontrolki w celu włączenia
rozrusznika.

Światła
pozycyjne zapalona,
komunikat na
wyświetlaczu. wybór ręczny. Obrócić pierścieniowe pokrętło przełącznika oświetlenia
w pierwsze położenie.
automatyczne włączanie
świateł, pierścieniowe pokrętło
w położeniu A. Ustawić czułość czujnika nasłonecznienia w menu
MODE. Rozdział 4, część "Mode".



Światła mijania
zapalona. wybór ręczny. Obrócić pierścieniowe pokrętło przełącznika oświetlenia
w drugie położenie.
Światła drogowe pociągnięcie przełącznika do
siebie. Pociągnąć przełącznik oświetlenia, aby powrócić do
świateł mijania.

34


Stanowisko kierowcy

Kontrolka
stan
znaczenie
Rozwiązanie - działanie

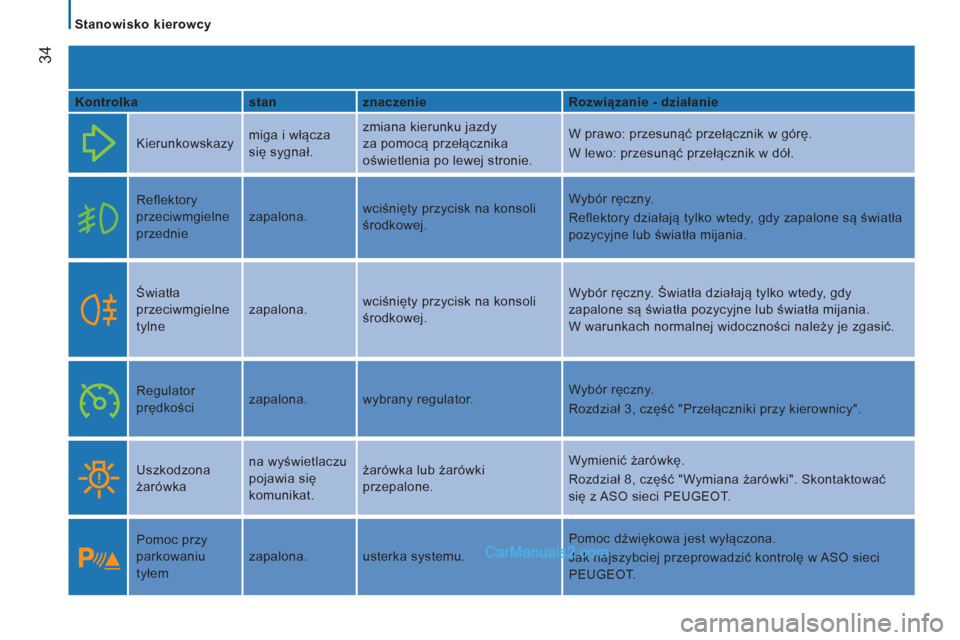

Kierunkowskazy miga i włącza
się sygnał. zmiana kierunku jazdy
za pomocą przełącznika
oświetlenia po lewej stronie. W prawo: przesunąć przełącznik w górę.
W lewo: przesunąć przełącznik w dół.



Reflektory
przeciwmgielne
przednie zapalona. wciśnięty przycisk na konsoli
środkowej. Wybór ręczny.
Reflektory działają tylko wtedy, gdy zapalone są światła
pozycyjne lub światła mijania.



Światła
przeciwmgielne
tylne zapalona. wciśnięty przycisk na konsoli
środkowej. Wybór ręczny. Światła działają tylko wtedy, gdy
zapalone są światła pozycyjne lub światła mijania.
W warunkach normalnej widoczności należy je zgasić.


Regulator
prędkości zapalona. wybrany regulator. Wybór ręczny.
Rozdział 3, część "Przełączniki przy kierownicy".


Uszkodzona
żarówka na wyświetlaczu
pojawia się
komunikat. żarówka lub żarówki
przepalone. Wymienić żarówkę.
Rozdział 8, część "Wymiana żarówki". Skontaktować
się z ASO sieci PEUGEOT.



Pomoc przy
parkowaniu
tyłem zapalona. usterka systemu. Pomoc dźwiękowa jest wyłączona.
Jak najszybciej przeprowadzić kontrolę w ASO sieci
PEUGEOT.

35
2
GOTOWY
do
DROG
I
Stanowisko kierowcy

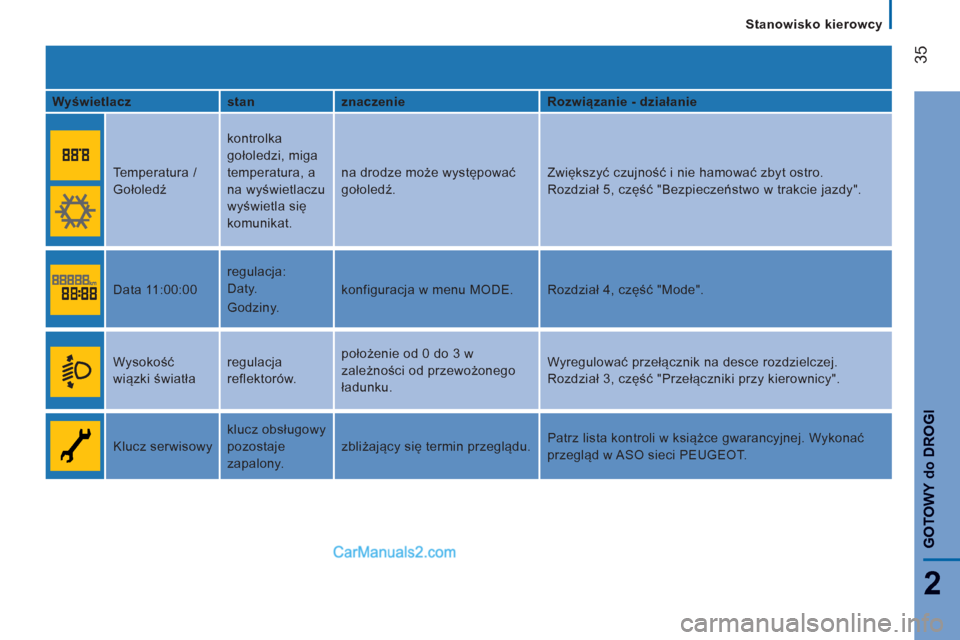

Wyświetlacz
stan
znaczenie
Rozwiązanie - działanie
Temperatura /
Gołoledź kontrolka
gołoledzi, miga
temperatura, a
na wyświetlaczu
wyświetla się
komunikat. na drodze może występować
gołoledź. Zwiększyć czujność i nie hamować zbyt ostro.
Rozdział 5, część "Bezpieczeństwo w trakcie jazdy".
Data 11:00:00 regulacja:
Daty.
Godziny. konfiguracja w menu MODE. Rozdział 4, część "Mode".
Wysokość
wiązki światła regulacja
reflektorów. poło
żenie od 0 do 3 w
zależności od przewożonego
ładunku. Wyregulować przełącznik na desce rozdzielczej.
Rozdział 3, część "Przełączniki przy kierownicy".
Klucz serwisowy klucz obsługowy
pozostaje
zapalony . zbliżający się termin przeglądu. Patrz lista kontroli w książce gwarancyjnej. Wykonać
przegląd w ASO sieci PEUGEOT.

36


Stanowisko kierowcy

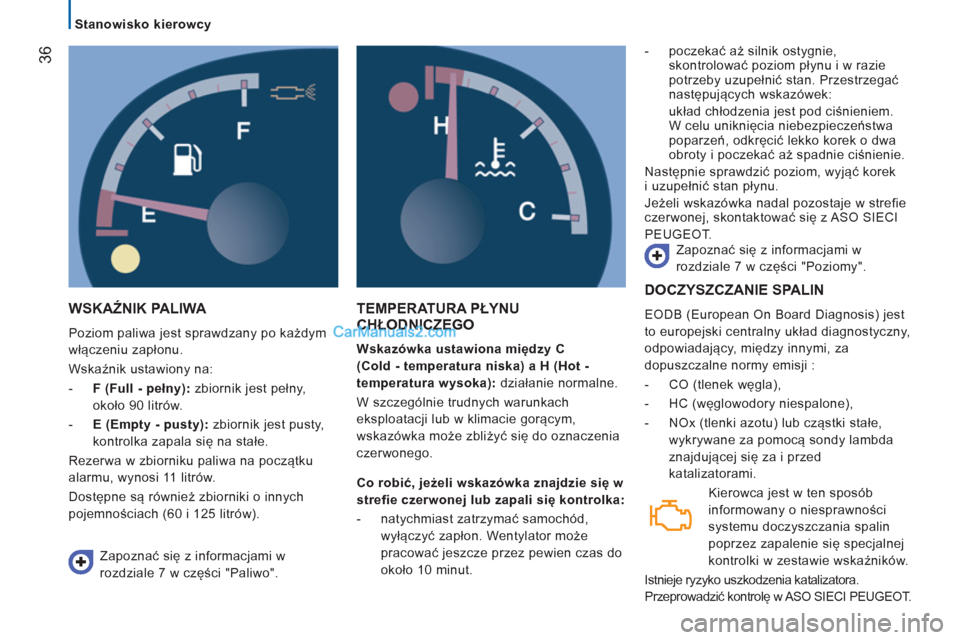

WSKAŹNIK PALIWA

Poziom paliwa jest sprawdzany po każdym
włączeniu zapłonu.
Wskaźnik ustawiony na:


- F (Full - pełny): zbiornik jest pełny,
około 90 litrów.

- E (Empty - pusty): zbiornik jest pusty,
kontrolka zapala się na stałe.

Rezerwa w zbiorniku paliwa na początku
alarmu, wynosi 11 litrów.
Dostępne są również zbiorniki o innych
pojemnościach (60 i 125 litrów).
TEMPERATURA PŁYNU
CHŁODNICZEGO


Wskazówka ustawiona między C
(Cold - temperatura niska) a H (Hot -
temperatura wysoka):
działanie normalne.
W szczególnie trudnych warunkach
eksploatacji lub w klimacie gorącym,
wskazówka może zbliżyć się do oznaczenia
czerwonego.
- poczekać aż silnik ostygnie,
skontrolować poziom płynu i w razie
potrzeby uzupełnić stan. Przestrzegać
następujących wskazówek:
układ chłodzenia jest pod ciśnieniem.
W celu uniknięcia niebezpieczeństwa
poparzeń, odkręcić lekko korek o dwa
obroty i poczekać aż spadnie ciśnienie.
Następnie sprawdzić poziom, wyjąć korek
i uzupełnić stan płynu.
Jeżeli wskazówka nadal pozostaje w strefie
czerwonej, skontaktować się z ASO SIECI
PEUGEOT.
Zapozna
ć się z informacjami w
rozdziale 7 w części "Poziomy".
Zapoznać się z informacjami w
rozdziale 7 w części "Paliwo".
Co robić, jeżeli wskazówka znajdzie się w
strefie czerwonej lub zapali się kontrolka:



- natychmiast zatrzymać samochód,
wyłączyć zapłon. Wentylator może
pracować jeszcze przez pewien czas do
około 10 minut.

DOCZYSZCZANIE SPALIN

EODB (European On Board Diagnosis) jest
to europejski centralny układ diagnostyczny,
odpowiadający, między innymi, za
dopuszczalne normy emisji :


- CO (tlenek węgla),

- HC (węglowodory niespalone),

- NOx (tlenki azotu) lub cząstki stałe,
wykrywane za pomocą sondy lambda
znajdującej się za i przed
katalizatorami.

Kierowca jest w ten sposób
informowany o niesprawności
systemu doczyszczania spalin
poprzez zapalenie się specjalnej
kontrolki w zestawie wskaźników.
Istnieje ryzyko uszkodzenia katalizatora.
Przeprowadzić kontrolę w ASO SIECI PEUGEOT.

37
2
GOTOWY
do
DROGI
Stanowisko kierowcy

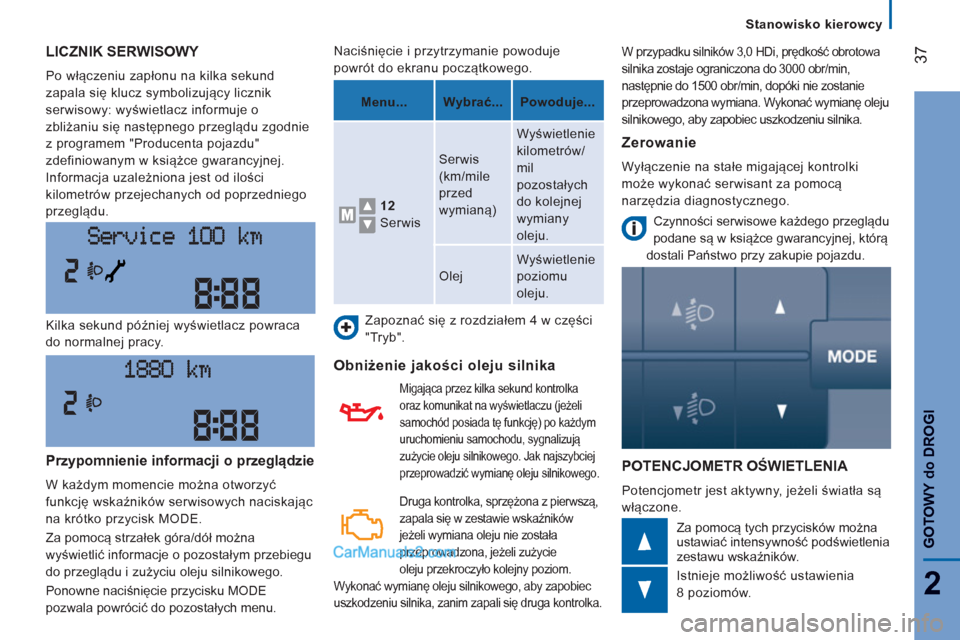

LICZNIK SERWISOWY
Po włączeniu zapłonu na kilka sekund
zapala się klucz symbolizujący licznik
serwisowy: wyświetlacz informuje o
zbliżaniu się następnego przeglądu zgodnie
z programem "Producenta pojazdu"
zdefiniowanym w książce gwarancyjnej.
Informacja uzależniona jest od ilości
kilometrów przejechanych od poprzedniego
przeglądu.
POTENCJOMETR OŚWIETLENIA

Potencjometr jest aktywny, jeżeli światła są
włączone. Kilka sekund później wyświetlacz powraca
do normalnej pracy.
Za pomocą tych przycisków można
ustawiać intensywność podświetlenia
zestawu wskaźników.
Istnieje możliwość ustawienia
8 poziomów. Naciśnięcie i przytrzymanie powoduje
powrót do ekranu początkowego.
Zapoznać się z rozdziałem 4 w części
"Tryb".


Obniżenie jakości oleju silnika

Czynności serwisowe każdego przeglądu
podane są w książce gwarancyjnej, którą
dostali Państwo przy zakupie pojazdu.
Przypomnienie informacji o przeglądzie

W każdym momencie można otworzyć
funkcję wskaźników serwisowych naciskając
na krótko przycisk MODE.
Za pomocą strzałek góra/dół można
wyświetlić informacje o pozostałym przebiegu
do przeglądu i zużyciu oleju silnikowego.
Ponowne naciśnięcie przycisku MODE
pozwala powrócić do pozostałych menu.
Menu...
Wybrać...
Powoduje...


12
Serwis Serwis
(km/mile
przed
wymianą) Wyświetlenie
kilometrów/
mil
pozostałych
do kolejnej
wymiany
oleju.
Olej Wyświetlenie
poziomu
oleju.
Zerowanie
Wyłączenie na stałe migającej kontrolki
może wykonać serwisant za pomocą
narzędzia diagnostycznego.

Druga kontrolka, sprzężona z pierwszą,
zapala się w zestawie wskaźników
jeżeli wymiana oleju nie została
przeprowadzona, jeżeli zużycie
oleju przekroczyło kolejny poziom.
Wykonać wymianę oleju silnikowego, aby zapobiec
uszkodzeniu silnika, zanim zapali się druga kontrolka.

Migająca przez kilka sekund kontrolka
oraz komunikat na wyświetlaczu (jeżeli
samochód posiada tę funkcję) po każdym
uruchomieniu samochodu, sygnalizują
zużycie oleju silnikowego. Jak najszybciej
przeprowadzić wymianę oleju silnikowego.

W przypadku silników 3,0 HDi, prędkość obrotowa
silnika zostaje ograniczona do 3000 obr/min,
następnie do 1500 obr/min, dopóki nie zostanie
przeprowadzona wymiana. Wykonać wymianę oleju
silnikowego, aby zapobiec uszkodzeniu silnika.

38

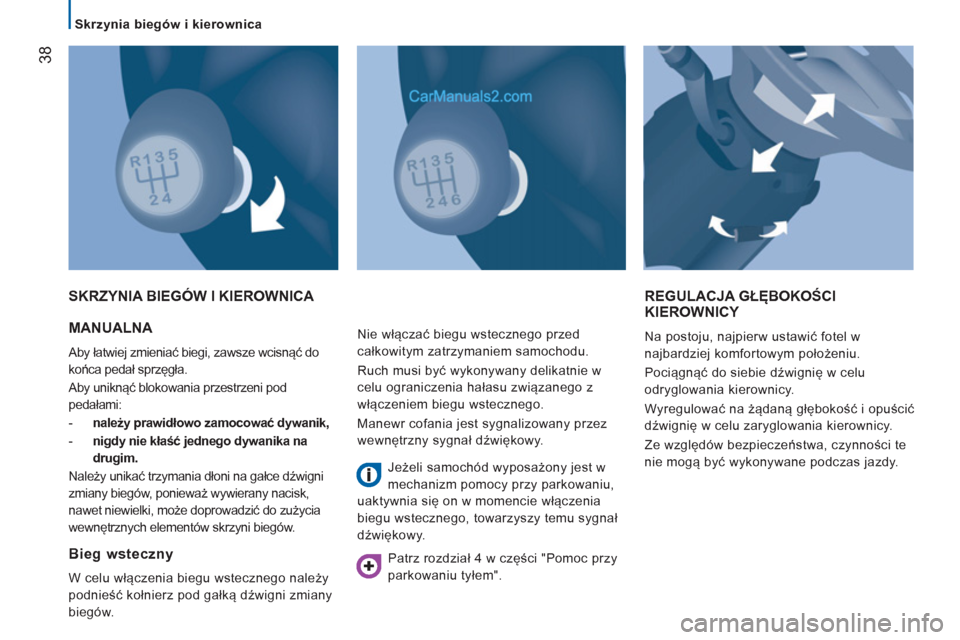

Skrzynia biegów i kierownica

MANUALNA

Aby łatwiej zmieniać biegi, zawsze wcisnąć do
końca pedał sprzęgła.
Aby uniknąć blokowania przestrzeni pod
pedałami:


- należy prawidłowo zamocować dywanik,

- nigdy nie kłaść jednego dywanika na
drugim.

Należy unikać trzymania dłoni na gałce dźwigni
zmiany biegów, ponieważ wywierany nacisk,
nawet niewielki, może doprowadzić do zużycia
wewnętrznych elementów skrzyni biegów.

SKRZYNIA BIEGÓW I KIEROWNICA REGULACJA GŁĘBOKOŚCI
KIEROWNICY
Na postoju, najpierw ustawić fotel w
najbardziej komfortowym położeniu.
Pociągnąć do siebie dźwignię w celu
odryglowania kierownicy.
Wyregulować na żądaną głębokość i opuścić
dźwignię w celu zaryglowania kierownicy.
Ze względów bezpieczeństwa, czynności te
nie mogą być wykonywane podczas jazdy.

Bieg wsteczny

W celu włączenia biegu wstecznego należy
podnieść kołnierz pod gałką dźwigni zmiany
biegów. Nie włączać biegu wstecznego przed
całkowitym zatrzymaniem samochodu.
Ruch musi być wykonywany delikatnie w
celu ograniczenia hałasu związanego z
włączeniem biegu wstecznego.
Manewr cofania jest sygnalizowany przez
wewnętrzny sygnał dźwiękowy.
Jeżeli samochód wyposażony jest w
mechanizm pomocy przy parkowaniu,
uaktywnia się on w momencie włączenia
biegu wstecznego, towarzyszy temu sygnał
dźwiękowy.
Patrz rozdział 4 w części "Pomoc przy
parkowaniu tyłem".
