sigorta Peugeot Boxer 2011.5 Kullanım Kılavuzu (in Turkish)

8




Ele alış

İÇ


Sürücü mahalli


1.
Sigorta kutusu.

2.
Programlanabilir ısıtma.

3.
Hız sabitleyici kumandası.
4.
MOD, biçimlendirme ve kişiselleştirme/
aydınlatma reostası/farların hüzme
ayarı.

5.
Aydınlatma ve sinyal lambaları
kumandaları.

6.
Ekranlı gösterge tablosu.
7.
Cam sileceği/cam yıkayıcı/yol
bilgisayarı kumandaları.

8.
Kontak.

9.
Sürücü Airbag'i/korna.

135
7
Motor bölmesi
KONTROLLER
DİZEL MOTORLAR



1.
Cam ve far yıkama suyu deposu.

2.
Sigorta kutusu.

3.
Soğutma sıvısı deposu.

4.
Fren ve debriyaj hidroliği deposu.

5.
Hava filtresi.
6.
Motor yağı seviye çubuğu.
a:
2,2 L 100
b
:
2,2 L 120
c
:
3,0 L 160

7.
Motor yağının doldurulması.
a
:
2,2 L 100
b
:
2,2 L 120
c
:
3,0 L 160

8.
Hidrolik direksiyon deposu. Akü bağlantıları :
+ Pozitif metalik nokta.
- Negatif metalik nokta (şase).
MOTOR BÖLMESİ

153
HIZLI YARDI
M
8
Sigorta değiştirme
Üç adet sigorta kutusu, sürücü tarafında
kumanda paneli üzerine, yolcu tarafında
direğe ve motor bölümüne yerleştirilmişlerdir.
Yalnızca sürücü tarafından değiştirilebilen
sigortalar anlatılmıştır. Diğer tüm
müdahaleler için bir kalifiye servis atölyesi
veya PEUGEOT servis ağına gidiniz.


Sigortanın çıkarılması ve
takılması

Bir sigortayı değiştirmeden evvel arıza
nedenini bulup onarmak gerekir. Sigorta
numaraları sigorta kutusu üzerinde
belirtilmiştir.
Arızalı bir sigortayı daima aynı ampere
sahip bir sigortayla değiştiriniz.
SIGORTA DEĞIŞTIRME

Özellikle sonradan takılan tüm
cihazların toplam tüketimi 10 miliamperi
aştığında, PEUGEOT'nun kendisi tarafından
verilmemiş, belirlediği koşullara uygun
olarak takılmamış veya onaylamadığı
yardımcı aksesuarların kullanılması sonucu
meydana gelecek arızaların veya çalışma
bozukluklarının giderilmesi için aracınızda
yapılacak onarım masraflarından dolayı
PEUGEOT hiçbir mesuliyet kabul etmez.
Sağlam
Bozuk
Profesyonellerin dikkatine : sigortalara
ve rölelere ilişkin tüm bilgileri edinmek
için, servis ağında "Yöntemler"' şemasına
bakınız.

154


Sigorta değiştirme


SÜRÜCÜ TARAFI KUMANDA PANELİ SİGORTALARI

- Vidaları çıkarınız ve sigortalara ulaşmak için kutuyu yatırınız.


Sigortalar


A (amper)


İşlev



12


7,5
Sağ kısa far


13


7,5
Sol kısa far


31


5
Röle beslemesi


32


7,5
Tavan aydınlatması


33


20
Akü algılayıcı


34


20
Minibüs iç aydınlatma - Flaşör


36


10

Oto radyo - Diyagnostik prizi - Alarm sireni - Programlanabilir ek ısıtma kumandaları - Klima kumandaları -
Takograf - Akü


37


7,5
Stop lambaları müşiri - 3. stop lambası - Gösterge tablosu


38


20
Merkezi kilit kumandası


42


5
ABS beyni ve algılayıcı - ASR algılayıcı - ESP algılayıcı - Stop lambaları müşiri


43


20
Ön cam sileceği motoru


47


20
Sürücü tarafı elektrikli cam motoru


48


20
Yolcu tarafı elektrikli cam motoru


49


5
Oto radyo - Sürücü mahalli kumandaları


50


7,5
Airbag kutusu ve piroteknik ön gericiler


51


5
Takograf - Hız sabitleyici - Klima kumandaları - Geri vites lambaları - Mazotta su varlığı sondası


53


7,5
Gösterge tablosu


89


-
Kullanılmıyor


90


7,5
Sol uzun far


91


7,5
Sağ uzun far


92


7,5
Sol sis lambası


93


7,5
Sağ sis lambası

HIZLI YARDI
M
8
Sigorta değiştirme


Sigortalar


A (amper)


İşlev



54


-
Kullanılmıyor


55


15
Isıtmalı koltuklar


56


15
12 V priz


57


10
Programlanabilir ek ısıtma


58


15
Buz çözme : arka cam (sol)


59


15
Buz çözme : arka cam (sağ)


60


-
Kullanılmıyor


61


-
Kullanılmıyor


62


-
Kullanılmıyor


63


10
Programlanabilir ek ısıtma komütatörü


64


-
Kullanılmıyor


65


30
Programlanabilir ek ısıtma üfleyici

YOLCU TARAFI DİREĞİNDEKİ
SİGORTALAR

- Kapağın klipslerini açınız.

Müdahaleden sonra kapağı dikkatlice
tekrar kapatınız.

156


Sigorta değiştirme


MOTOR BÖLÜMÜ SİGORTALARI

- Somunları çıkarınız ve sigortalara ulaşmak
için kutuyu yatırınız.

Sigortalar



A (amper)


İşlev



1


40
ABS pompası beslemesi


2


50
Mazot ön ısıtma kutusu


3


30
Hırsızlığı önleyici tertibat


4


30
Far yıkayıcı pompası


8


40
Sürücü mahalli motor fan grubu


9


15
12 V arka priz


10


15
Korna


14


15
12 V ön priz


15


10
Çakmak


20


30
Cam yıkayıcı pompası


21


15
Ya kıt pompası beslemesi


24


15
Ambulans için ek platin - Dış dikiz aynaları


30


15
Büz çözme

174
Sürücü mahalli


SÜRÜCÜ MAHALLİ
Gösterge tabloları, ekranlar, sayaçlar 28
Gösterge lambaları, ışıklı göstergeler 29-35
Göstergeler, seviye göstergesi 36-37
Aydınlatma kumandaları 42
Farların otomatik yanması 43
Refakat aydınlatması 43
Park lambaları 44
Motor kaputunun açılması 134
Sigortalar 153-156
Mod, biçimlendirme 74-77
Programlanabilir ek
ısıtma 57-59
Ek ısıtmalar,
arka klima 55-56
Havalı süspansiyon 81
Far hüzmesinin yükseklik ayarı 44
Aydınlatma reostası 37
Saat ayarı 76 Ön/arka cam sileceği 45
Cam/far yıkayıcılar 45
Yol bilgisayarı - MOD 74-77
Çalıştırma, kontak 39
Yo k uşta kalkma 40
Hız sabitleyici 46-48
Sabit hız sı
nırlayıcı 11 5 Direksiyon, derinlik ayarı 38
Korna 112
Sürücü mahalli 8
Elektrikli camlar, dikiz aynaları 72-73
Yükleme alanının kilitlenmesi 27

17
6
İç bölüm


Emniyet kemerleri 116-117
Airbag'ler 119-121

Yolcu Airbag'inin devre dışı bırakılması 120
Park freni,
el freni 111
Koltuklar, ayarlar 60-61
Amortisörlü koltuk 61
2 kişilik oturma sırası 62
Aletler, kriko 144 Çocuk koltukları 122-129 İç dikiz aynası 72
Kabin tavan lambası 69, 151
Tavan lambası ampulünün değiştirilmesi 151
Tavan lambaları 71, 151
Priz 12 volt 70 Akü (+), şarj etme,
çalıştırma 142-143
Şase noktası (-) 135
Sağ taraftaki sigortalar 155

İÇ

Yükleme alanı 70-71


●
istifleme halkaları,

●
yük durdurma,

●
tavan bagajı,

●
döşeme,

●
seyyar lamba.
Aksesuarlar 132-133
Arka koltuklar/
oturma sıraları 63-64
Arka ısıtma/
klima 55-56
Geri gitme kamerası 79-80 Sürgülü yan camlar 71 ISOFIX bağlantılar 124-126
Uzun kabin 65

17
7

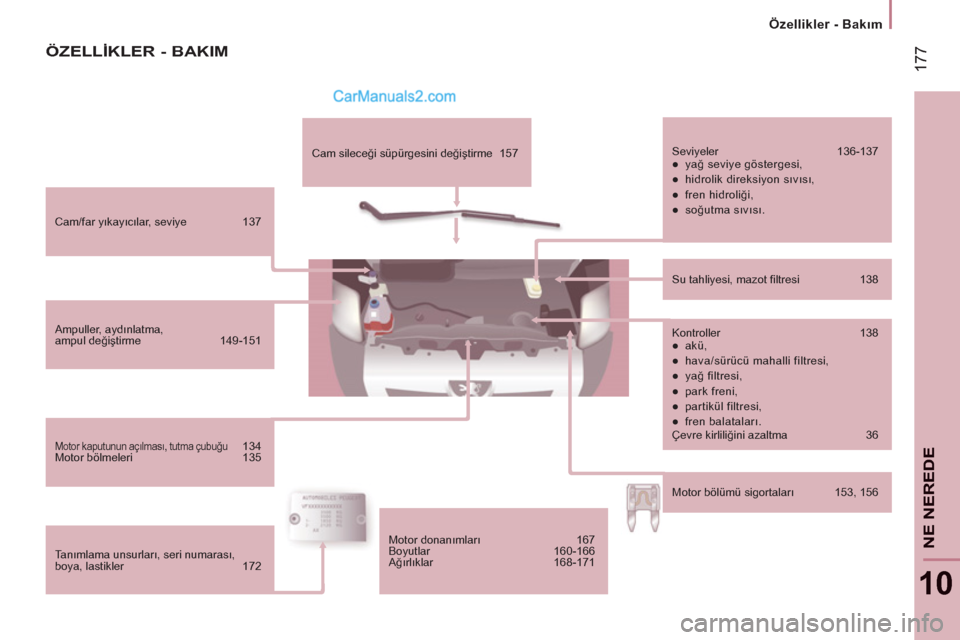

Özellikler - Bakım

10
NE NERED
E

Cam/far yıkayıcılar, seviye 137
Ampuller, aydınlatma,
ampul değiştirme 149-151

Motor kaputunun açılması, tutma çubuğu 134
Motor bölmeleri 135
Ta nımlama unsurları, seri numarası,
boya, lastikler 172 Cam sileceği süpürgesini değiştirme 157 Seviyeler 136-137


●
yağ seviye göstergesi,

●
hidrolik direksiyon sıvısı,

●
fren hidroliği,

●
soğutma sıvısı.
Su tahliyesi, mazot fi ltresi 138
Kontroller 138


●
akü,

●
hava/sürücü mahalli filtresi,

●
yağ filtresi,

●
park freni,

●
partikül filtresi,

●
fren balataları.
Çevre kirliliğini azaltma 36
Motor bölümü sigortaları 153, 156
ÖZELLİKLER - BAKIM

Motor donanımları 167
Boyutlar 160-166
Ağırlıklar 168-171
