Peugeot Boxer 2012.5 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: Boxer, Model: Peugeot Boxer 2012.5Pages: 184, PDF Size: 5.71 MB
Page 1 of 184
KEZELÉSI ÚTMUTATÓ
Page 2 of 184
Az Ön kezelési útmutatója a Peugeot honlapján keresztül iselérhető a "Az én Peugeot-m" menüpont alatt.
Kezelési útmutatójának online változata a legfrissebb információkat is tartalmazza, melyek az érintett oldalakonelhelyezett piktogram segítségével könnyen azonosíthatók:
Ha az Ön országában a márka honlapján nem áll rendelkezésre "Azén Peugeot-m" menüpont, az Ön kezelési útmutatója az alábbi címengj
érhető el:http://public.servicebox.peugeot.com
a Fed
Page 3 of 184
1

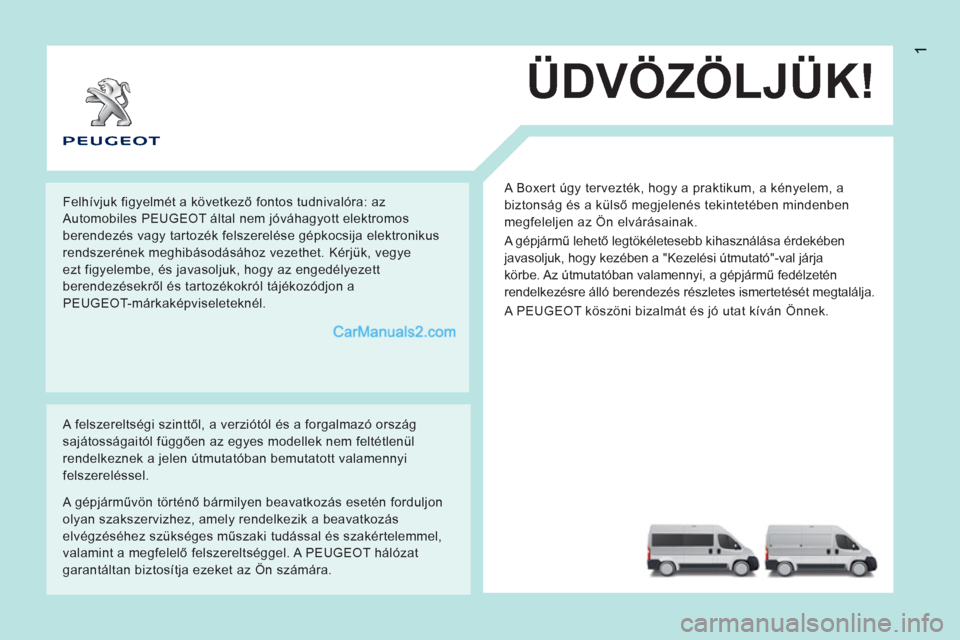

ÜDVÖZÖLJÜK!
A Boxert úgy tervezték, hogy a praktikum, a kényelem, a
biztonság és a külső megjelenés tekintetében mindenben
megfeleljen az Ön elvárásainak.
A gépjármű lehető legtökéletesebb kihasználása érdekében
javasoljuk, hogy kezében a "Kezelési útmutató"-val járja
körbe. Az útmutatóban valamennyi, a gépjármű fedélzetén
rendelkezésre álló berendezés részletes ismertetését megtalálja.
A PEUGEOT köszöni bizalmát és jó utat kíván Önnek. Felhívjuk figyelmét a következő fontos tudnivalóra: az
Automobiles PEUGEOT által nem jóváhagyott elektromos
berendezés vagy tartozék felszerelése gépkocsija elektronikus
rendszerének meghibásodásához vezethet. Kérjük, vegye
ezt figyelembe, és javasoljuk, hogy az engedélyezett
berendezésekről és tartozékokról tájékozódjon a
PEUGEOT-márkaképviseleteknél.
A felszereltségi szinttől, a verziótól és a forgalmazó ország
sajátosságaitól függően az egyes modellek nem feltétlenül
rendelkeznek a jelen útmutatóban bemutatott valamennyi
felszereléssel.
A gépjárművön történő bármilyen beavatkozás esetén forduljon
olyan szakszervizhez, amely rendelkezik a beavatkozás
elvégzéséhez szükséges műszaki tudással és szakértelemmel,
valamint a megfelelő felszereltséggel. A PEUGEOT hálózat
garantáltan biztosítja ezeket az Ön számára.
Page 4 of 184
2
Tartalomjegyzék
3. ERGONÓMIA ÉSKÉNYELEM 46-78
Világításkapcsoló 47Ablaktörlő-kapcsoló 50Sebességszabályozó berendezés 51Jég- és páramentesítés 54Fűtés / manuálislégkondicionáló 56Automata légkondicionáló 58Kiegészítő fűtések 60Hátsó fűtés/légkondicionálás 60Programozható kiegészítő fűtés 62Első ülések 65Első üléssor 67Hátsó ülések 68Duplakabin 70Első kialak
Page 5 of 184
3
TARTALO
M
Tartalomjegyzék
5. BIZTONSÁG114-1326. TARTOZÉKOK133-136
7. ELLENŐRZÉSEK 137-144
8. GYORS SEGÍTSÉG 145-162
9. MŰSZAKI ADATOK 163-173K
Rögzítőfék 114Elakadásjelző 114Kürt 115ABS 115AFU 115ASR és ESP 116Sebességkorlátozó (rögzített) 118Biztonsági övek 119Légzsákok 122Utasoldali légzsákkikapcsolása 123Gyermekülések 125ISOFIX ülések 129
Utánfutó vontatása 133Te tőcsomagtartó 135Egyéb tartozékok 135
Motorháztető nyitása137Motortér 138Folyadékszintek 139Ellenőrz
Page 6 of 184

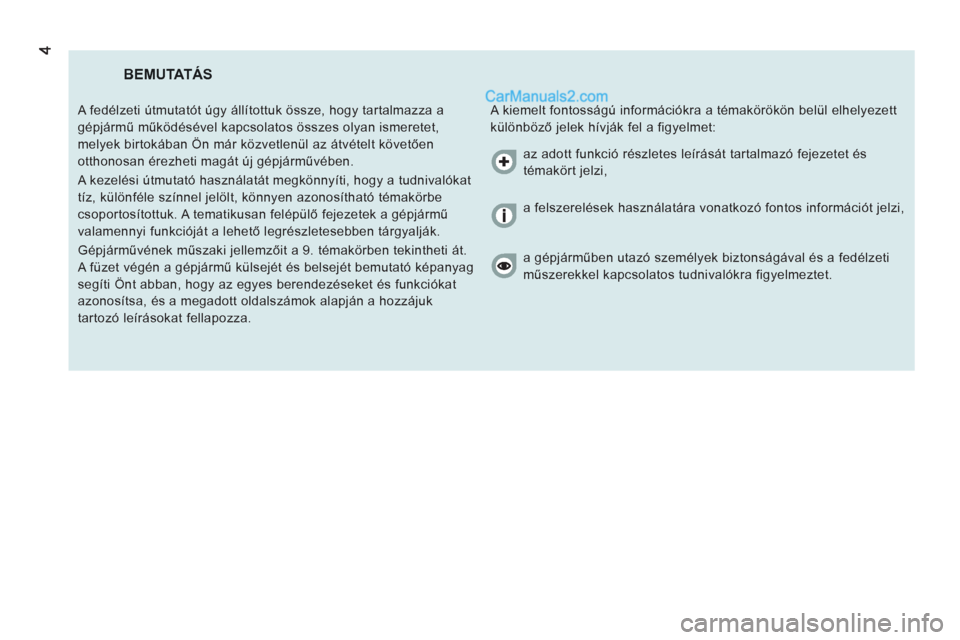

BEMUTATÁS
A kiemelt fontosságú információkra a témakörökön belül elhelyezett
különböző jelek hívják fel a figyelmet: A fedélzeti útmutatót úgy állítottuk össze, hogy tartalmazza a
gépjármű működésével kapcsolatos összes olyan ismeretet,
melyek birtokában Ön már közvetlenül az átvételt követően
otthonosan érezheti magát új gépjárművében.
A kezelési útmutató használatát megkönnyíti, hogy a tudnivalókat
tíz, különféle színnel jelölt, könnyen azonosítható témakörbe
csoportosítottuk. A tematikusan felépülő fejezetek a gépjármű
valamennyi funkcióját a lehető legrészletesebben tárgyalják.
Gépjárművének műszaki jellemzőit a 9. témakörben tekintheti át.
A füzet végén a gépjármű külsejét és belsejét bemutató képanyag
segíti Önt abban, hogy az egyes berendezéseket és funkciókat
azonosítsa, és a megadott oldalszámok alapján a hozzájuk
tartozó leírásokat fellapozza. az adott funkció részletes leírását tartalmazó fejezetet és
témakört jelzi,
a felszerelések használatára vonatkozó fontos információt jelzi,
a gépjárműben utazó személyek biztonságával és a fedélzeti
műszerekkel kapcsolatos tudnivalókra figyelmeztet.
Page 7 of 184
4
34
2
1
ÁTTEKINTÉ
S
5
Áttekintés
Tolatókamera
A berendezés a hátrameneti fokozat
kapcsolásakor automatikusan bekapcsol,
és a belső visszapillantó tükör helyén
található képernyőre továbbítja a képet.
84
83
48
KÍVÜL
Kísérővilágítás
("Follow me home")
Amikor Ön kiszáll a gépjárműből, az első
fényszórók a gyújtás levételét követően
egy rövid ideig tovább világítanak.
Hátsó ajtók nyitása 180°-os szögben
A gépjármű kireteszelését követően a
ki- és berakodás megkönnyítése
érdekében a hátsó ajtók 180 fokos
szögben nyithatók.
Hátsó parkolássegítő berendezés
A berendezés hátramenetbe kapcsoláskor
a gépjármű mögött érzékelt akadályokra
figyelmezteti Önt.
28
Page 8 of 184
222
6
Áttekintés
Oldalsó tolóajtó
Nyitás
Húzza a kilincset maga felé, majd hátra.
Az ajtó megfelelő mozgásának érdekében
ügyeljen arra, hogy a padlólemezen
található vezetősínt ne tömítse el semmi.
Nyissa ki teljesen az ajtót, hogy az ajtó alsó
részén található rögzítőeszköz működésbe
lépjen.
Ne közlekedjen nyitott oldalsó tolóajtóval.
27
Távirányítós kulcs
2 gombos
21
Manuális központi zár
29
NYITÁS
3 gombos Kulcs ki- és behajtása
Kireteszelés
Reteszelés
Kulcs ki- és behajtása
Kabin kireteszelése
Rakodótér kireteszelése
Gépjármű reteszelése Gépjármű reteszelése
Gépjármű kireteszelése
Rakodótér reteszelése és
kireteszelése
Page 9 of 184
2271
ÁTTEKINTÉ
S
7
Áttekintés
Nyitás
Húzza a kilincset maga felé.
Zárás
Záráskor a bal oldali ajtóval kezdje, majd
zárja be a jobb oldali ajtót is.
Hátsó ajtók
Nyitás 180°-os szögben
Az ajtó nyitási szögének megnöveléséhez
nyomja meg az ajtótáblán található gombot.
Üzemanyagtartály
Üzemanyagtartály fedelének nyitása
Tanksapka felakasztása
Az üzemanyagtartály űrtartalma kb. 90 liter.
28
NYITÁS
28
144
Page 10 of 184
8
Áttekintés
BELÜL
Vezetőhely
1.
Biztosítékdoboz
2.
Programozható fűtés
3.
Sebességszabályozó kapcsolója
4.
MODE, konfigurálás és személyes
beállítások / világítás-szabályozó /
fényszórók fénynyalábjának beállítása
5.
Világítás- és irányjelző-kapcsolók
6.
Műszerfal kijelzővel
7.
Ablaktörlő / ablakmosó / fedélzeti
számítógép kapcsolói
8.
Gyújtáskapcsoló
9.
Vezetőoldali légzsák / kürt
