Peugeot Boxer 2014 Instrukcja Obsługi (in Polish)

19
2
GOTOWY DO DROGI
Otwieranie
Awaria pilota zdalnego sterowania
Odryglować drzwi za pomocą klucza, włącza
się alarm.
Włączyć stacyjkę, rozpoznanie kodu klucza
wyłączy alarm. Zaryglowanie drzwi kluczem nie włącza
alarmu.
Wyłączenie za pomocą pilota zdalnego sterowania
Po naciśnięciu tego przycisku
przejście w stan czuwania
odbywa się w momencie
odryglowania samochodu.
Wyłączenie zabezpieczenia przed podnoszeniem pojazdu *
Nacisnąć ten przycisk, aby
wyłączyć zabezpieczenie (np. w
przypadku holowania pojazdu z
włączonym alarmem).
Zabezpieczenie pozostaje aktywne do
otwarcia zamka centralnego drzwi.
ALARM
Jeżeli Państwa samochód wyposażony jest
w alarm przeciwwłamaniowy.
Zapewnia on:
- zabezpieczenie perymetryczne zewnętrzne dzięki czujnikom na
elementach otwieranych (drzwi, pokrywa
silnika) oraz na zasilaniu elektrycznym,
- zabezpieczenie przed podnoszeniem * .
Aktywacja alarmu
Najpierw należy upewnić się, czy wszystkie
elementy otwierane są prawidłowo
zamknięte (drzwi, pokrywa komory silnika).
* W zależności od silnika.
Praktyczne wskazówki
Aby szybko wyłączyć syrenę alarmu
włączoną przez nieuwagę:
- włączyć zapłon, identyfikacja kodu klucza wyłączy alarm,
- nacisnąć przycisk odryglowania (kabina i klucz) na pilocie zdalnego sterowania.
Aby uniknąć aktywacji alarmu, na przykład
podczas mycia, należy zaryglować
samochód za pomocą klucza.
Odryglowanie samochodu za pomocą pilota
zdalnego sterowania wyłącza automatycznie
syrenę.
Alarm aktywowany jest poprzez
wciśnięcie kłódki, zabezpieczenia
są aktywowane po kilku
sekundach.
Gdy alarm znajduje się w trybie czuwania,
jakakolwiek próba włamania powoduje
włączenie syreny na około 30 sekund oraz
zapalenie się świateł kierunkowskazów. Alarm przechodzi w tryb
czuwania, ale jego uruchomienie
zostaje zapamiętane i jest
sygnalizowane szybkim miganiem
kontrolki elektronicznej blokady rozruchu,
przez około 10 sekund po włączeniu stacyjki.
Alarm włącza się również po odcięciu
zasilania elektrycznego, przy jego
ponownym podłączeniu.

20
Otwieranie
DRZWI PRZEDNIE Bezpieczeństwo dzieci
Uniemożliwia otwarcie bocznych drzwi
przesuwnych od wewnątrz.
Nacisnąć przycisk znajdujący się na bocznej
części drzwi. Drzwi kierowcy
Za pomocą pilota zdalnego sterowania
odryglować/zaryglować drzwi.
DRZWI BOCZNE PRZESUWNE
Prosimy zwracać uwagę na czystość
prowadnicy podłogowej. Jej zabrudzenie
może uniemożliwić przesuwanie drzwi.
Od zewnątrz
Pociągnąć klamkę do siebie i do tyłu.
Od wewnątrz
Aby odryglować i otworzyć, pociągnąć
klamkę do tyłu.
Całkowicie otworzyć drzwi aż do zablokowania
mechanizmu u podstawy drzwi.
Aby odblokować i zamknąć, pociągnąć klamkę,
przesuwając jednocześnie drzwi. Nie jeździć przy otwartych drzwiach
bocznych przesuwnych.

21
2
GOTOWY DO DROGI
Otwieranie
DRZWI TYLNE
Od zewnątrz
Pociągnąć klamkę do siebie. Dwa skrzydła
otwierają się pod kątem 96°.
Otwieranie / Zamykanie drzwi
Aby otworzyć, pociągnąć klamkę do siebie,
a następnie pociągnąć dźwignię, aby
otworzyć lewe skrzydło.
Aby zamknąć, zacząć od lewego skrzydła, a
następnie zamknąć prawe skrzydło drzwi. Otwieranie pod kątem 180°
Jeżeli samochód jest wyposażony w
składany ogranicznik, daje on możliwość
otwarcia drzwi pod kątem mieszczącym się
w przedziale od 96° do 180°.
Nacisnąć przycisk, umieszczony na płycie
drzwi w celu zwiększenia kąta otwierania.
Ogranicznik złoży się automatycznie
podczas zamykania.

22
Otwieranie
RYGLOWANIE / ODRYGLOWANIE OD WEWNĄTRZ
Kontrolka otwarcia
Jeżeli ta kontrolka zapali się,
należy sprawdzić prawidłowe
zamknięcie wszystkich drzwi oraz
pokrywy silnika.
Praktyczne wskazówki
Należy pamiętać, że zaryglowane drzwi
podczas jazdy mogą utrudnić akcję
ratowniczą w razie wypadku.
Kabina i przestrzeń ładunkowa
Naciśnięcie powoduje centralne
zaryglowanie albo odryglowanie
elektryczne, jeżeli drzwi są
zamknięte.
Otworzenie drzwi jest zawsze możliwe od
wewnątrz. Jeżeli jedne z drzwi są otwarte lub źle
zamknięte, centralny zamek nie działa. Kontrolka przełącznika:
Przestrzeń ładunkowa
Naciśnięcie powoduje
zaryglowanie lub odryglowanie
drzwi bocznych oraz drzwi
tylnych z kabiny. Po zaryglowaniu
kontrolka pozostaje zapalona.
Zabezpieczenie przed wtargnięciem
W jadącym samochodzie, po przekroczeniu
prędkości około 20 km/h, następuje
automatyczne zaryglowanie drzwi kabiny
oraz drzwi przestrzeni ładunkowej.
Do momentu otworzenia dowolnych drzwi,
pozostają one zaryglowane.
Aktywacja / wyłączenie funkcji
Parametry funkcji można wprowadzać
przyciskiem MODE w menu "Autoclose",
wybrać "ON" albo "OFF".
Patrz rubryka "Technologia na
pokładzie - Konfiguracja pojazdu".
- zapala się, jeżeli drzwi
są zaryglowane, z chwilą
włączenia zapłonu,
- a następnie miga przy zaryglowanych drzwiach,
w samochodzie stojącym z
wyłączonym silnikiem.
Przełącznik jest nieaktywny, jeżeli samochód
został zaryglowany za pomocą pilota
zdalnego sterowania lub klucza z zewnątrz.

Stanowisko kierowcy
23
2
GOTOWY DO DROGI
1. Licznik kilometrów / mil.
2. Wyświetlacz.
3. Wskaźnik poziomu paliwa.
4. Temperatura płynu chłodzącego.
5. Obrotomierz.
ZESTAW WSKAŹNIKÓW
Wyświetlacz
W dolnej części:
- Godzina,
- Temperatura na zewnątrz,
- Liczba przejechanych kilometrów/mil,
- Komputer pokładowy (zasięg, zużycie paliwa...),
- Wysokość wiązki światła reflektorów,
- Programowany alarm przekroczenia prędkości,
- Regulator albo ogranicznik prędkości,
- Wskaźnik zmiany biegu,
- Stop & Start,
W górnej części:
- Data,
- Wskaźnik serwisowy,
- Komunikaty alarmowe,
- Komunikaty o stanie funkcji,
- Konfiguracja samochodu.

Stanowisko kierowcy

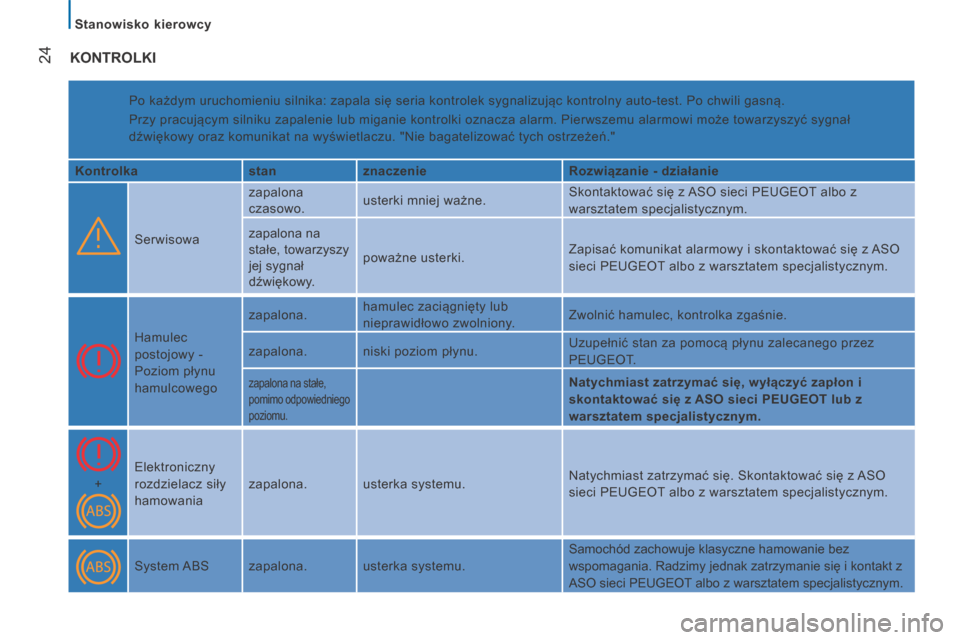

24 KONTROLKI
Po każdym uruchomieniu silnika: zapala się seria kontrolek sygnalizując kontrolny auto-test. Po chwili gasną.
Przy pracującym silniku zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał
dźwiękowy oraz komunikat na wyświetlaczu. "Nie bagatelizować tych ostrzeżeń."
Kontrolka stan znaczenie Rozwiązanie - działanie
Serwisowa zapalona
czasowo.
usterki mniej ważne. Skontaktować się z ASO sieci PEUGEOT albo z
warsztatem specjalistycznym.
zapalona na
stałe, towarzyszy
jej sygnał
dźwiękowy. poważne usterki.
Zapisać komunikat alarmowy i skontaktować się z ASO
sieci PEUGEOT albo z warsztatem specjalistycznym.
Hamulec
postojowy -
Poziom płynu
hamulcowego zapalona.
hamulec zaciągnięty lub
nieprawidłowo zwolniony. Zwolnić hamulec, kontrolka zgaśnie.
zapalona. niski poziom płynu. Uzupełnić stan za pomocą płynu zalecanego przez
PEUGEOT.
zapalona na stałe,
pomimo odpowiedniego
poziomu. Natychmiast zatrzymać się, wyłączyć zapłon i
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
+ Elektroniczny
rozdzielacz siły
hamowania zapalona.
usterka systemu. Natychmiast zatrzymać się. Skontaktować się z ASO
sieci PEUGEOT albo z warsztatem specjalistycznym.
System ABS zapalona. usterka systemu. Samochód zachowuje klasyczne hamowanie bez
wspomagania. Radzimy jednak zatrzymanie się i kontakt z
ASO sieci PEUGEOT albo z warsztatem specjalistycznym.

Stanowisko kierowcy
25
2
GOTOWY DO DROGI
Kontrolka stan znaczenie Rozwiązanie - działanie
Temperatura
płynu
chłodzącego zapalona,
wskaźnik w
strefi e czerwonej.
nienaturalne zwiększenie. Zatrzymać się i wyłączyć zapłon. Zaczekać na
odpowiednie ostygnięcie układu. Wzrokowo
skontrolować poziom.
na H w strefie
czerwonej. zbyt wysoka temperatura płynu
chłodzącego. Rubryka "Kontrole - Poziomy i kontrole".
Skontaktować się z ASO sieci PEUGEOT albo z
warsztatem specjalistycznym.
Ciśnienie oleju
silnikowego zapalona w
czasie jazdy.
za niskie ciśnienie. Zatrzymać się i wyłączyć zapłon. Zaczekać na
ostygnięcie układu płynu, aby sprawdzić poziom.
Rubryka "Kontrole - Poziomy i kontrole".
nadal zapalona,
pomimo prawidłowego
poziomu.
poważna usterka.
Skontaktować się z ASO sieci PEUGEOT albo z
warsztatem specjalistycznym
miga kilka
sekund, a na
wyświetlaczu
pojawia się
komunikat. poważne pogorszenie jakości
oleju w silniku.
Wymienić olej w silniku możliwie jak najszybciej.
Po drugim poziomie alarmu, osiągi silnika będą
ograniczone. Termin zaprogramowanego przeglądu
samochodu nie ulega zmianie.
Ładowanie
akumulatora zapalona.
usterka w układzie ładowania. Sprawdzić końcówki akumulatora …
Rubryka "Szybka pomoc - Akumulator rozładowany".
pozostaje zapalona
na stałe lub miga
pomimo kontroli.
usterka zapłonu lub wtrysku.
Skontaktować się z ASO sieci PEUGEOT albo z
warsztatem specjalistycznym
Czujnik otwarcia zapalona. jeden z elementów otwieranych
źle zamknięty. Sprawdzić, czy zamknięte są drzwi kabiny, drzwi tylne i
boczne, pokrywa silnika.

Stanowisko kierowcy
26
Kontrolka stan znaczenie Rozwiązanie - działanie
Niezapięty pas
bezpieczeństwa zapalona, potem
miga.
kierowca nie zapiął swojego
pasa bezpieczeństwa. Pociągnąć za pas, a następnie włożyć klamrę do
sprzączki ryglującej.
zapalona
i włącza
się sygnał
dźwiękowy. podczas jazdy, kierowca
nie zapiął swojego pasa
bezpieczeństwa.
Sprawdzić zablokowanie pociągając za pas.
Rubryka "Bezpieczeństwo - Pasy bezpieczeństwa".
Układ
kierowniczy ze
wspomaganiem zapalona,
towarzyszy
jej sygnał
dźwiękowy
ikomunikat na
wyświetlaczu.
usterka systemu.
Samochód zachowuje sterowność, ale bez
wspomagania.
Zlecić sprawdzenie przez ASO sieci PEUGEOT albo
przez warsztat specjalistyczny.
Poduszka
powietrzna
czołowa/boczna zapalona lub
miga. usterka poduszki powietrznej
albo napinacza pasa
bezpieczeństwa. Zlecić sprawdzenie przez ASO sieci PEUGEOT albo
przez warsztat specjalistyczny.
Rubryka "Bezpieczeństwo - Poduszki powietrzne".
Zawieszenie
pneumatyczne zapalona.
usterka systemu. Zlecić sprawdzenie przez ASO sieci PEUGEOT albo
przez warsztat specjalistyczny.
Klocki
hamulcowe zapalona. zużycie klocków przednich
hamulców. Zlecić wymianę klocków hamulcowych przez ASO sieci
PEUGEOT albo przez warsztat specjalistyczny.

Stanowisko kierowcy
27
2
GOTOWY DO DROGI

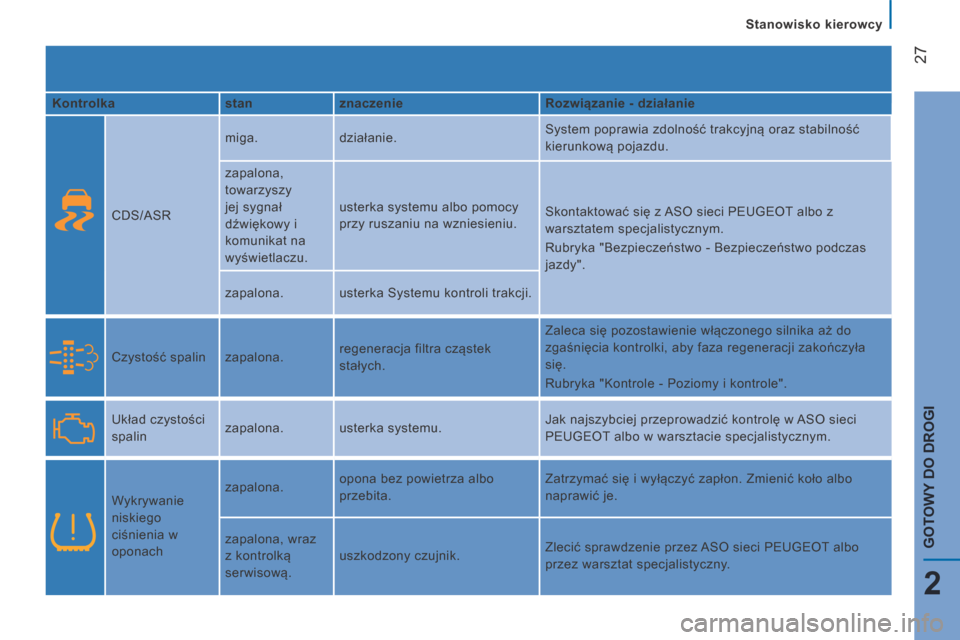

Kontrolka stan znaczenie Rozwiązanie - działanie
CDS/ASR miga.
działanie. System poprawia zdolność trakcyjną oraz stabilność
kierunkową pojazdu.
zapalona,
towarzyszy
jej sygnał
dźwiękowy i
komunikat na
wyświetlaczu. usterka systemu albo pomocy
przy ruszaniu na wzniesieniu.
Skontaktować się z ASO sieci PEUGEOT albo z
warsztatem specjalistycznym.
Rubryka "Bezpieczeństwo - Bezpieczeństwo podczas
jazdy".
zapalona. usterka Systemu kontroli trakcji.
Czystość spalin zapalona. regeneracja filtra cząstek
stałych. Zaleca się pozostawienie włączonego silnika aż do
zgaśnięcia kontrolki, aby faza regeneracji zakończyła
się.
Rubryka "Kontrole - Poziomy i kontrole".
Układ czystości
spalin zapalona.
usterka systemu. Jak najszybciej przeprowadzić kontrolę w ASO sieci
PEUGEOT albo w warsztacie specjalistycznym.
Wykrywanie
niskiego
ciśnienia w
oponach zapalona.
opona bez powietrza albo
przebita. Zatrzymać się i wyłączyć zapłon. Zmienić koło albo
naprawić je.
zapalona, wraz
z kontrolką
serwisową. uszkodzony czujnik.
Zlecić sprawdzenie przez ASO sieci PEUGEOT albo
przez warsztat specjalistyczny.

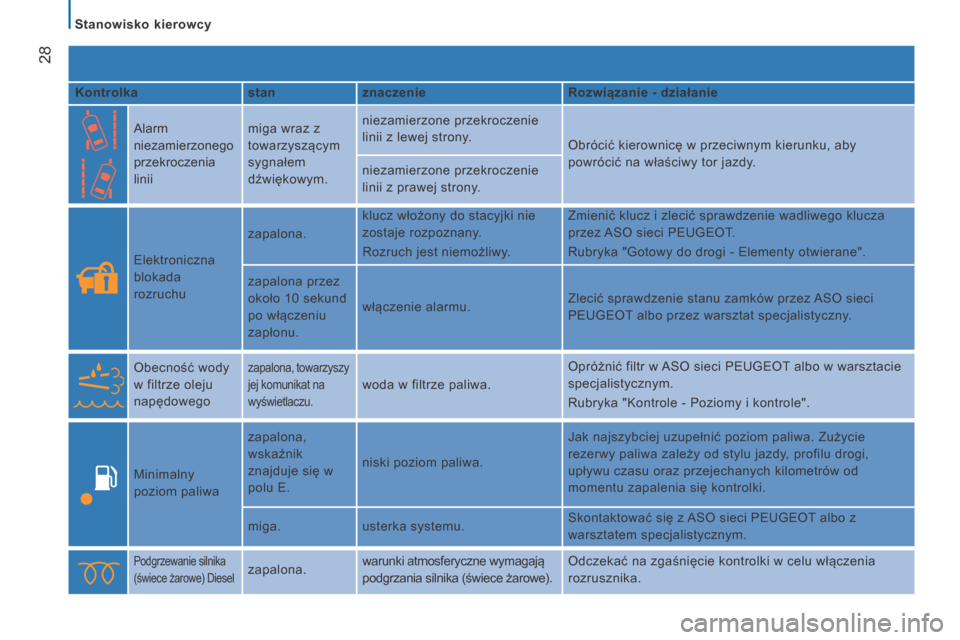

Stanowisko kierowcy
28
Kontrolka stan znaczenie Rozwiązanie - działanie
Alarm
niezamierzonego
przekroczenia
linii miga wraz z
towarzyszącym
sygnałem
dźwiękowym. niezamierzone przekroczenie
linii z lewej strony.
Obrócić kierownicę w przeciwnym kierunku, aby
powrócić na właściwy tor jazdy.
niezamierzone przekroczenie
linii z prawej strony.
Elektroniczna
blokada
rozruchu zapalona.
klucz włożony do stacyjki nie
zostaje rozpoznany.
Rozruch jest niemożliwy. Zmienić klucz i zlecić sprawdzenie wadliwego klucza
przez ASO sieci PEUGEOT.
Rubryka "Gotowy do drogi - Elementy otwierane".
zapalona przez
około 10 sekund
po włączeniu
zapłonu. włączenie alarmu.
Zlecić sprawdzenie stanu zamków przez ASO sieci
PEUGEOT albo przez warsztat specjalistyczny.
Obecność wody
w filtrze oleju
napędowego
zapalona, towarzyszy
jej komunikat na
wyświetlaczu.
woda w filtrze paliwa. Opróżnić filtr w ASO sieci PEUGEOT albo w warsztacie
specjalistycznym.
Rubryka "Kontrole - Poziomy i kontrole".
Minimalny
poziom paliwa zapalona,
wskaźnik
znajduje się w
polu E.
niski poziom paliwa. Jak najszybciej uzupełnić poziom paliwa. Zużycie
rezerwy paliwa zależy od stylu jazdy, profilu drogi,
upływu czasu oraz przejechanych kilometrów od
momentu zapalenia się kontrolki.
miga. usterka systemu. Skontaktować się z ASO sieci PEUGEOT albo z
warsztatem specjalistycznym.

Podgrzewanie silnika
(świece żarowe) Diesel zapalona. warunki atmosferyczne wymagają
podgrzania silnika (świece żarowe). Odczekać na zgaśnięcie kontrolki w celu włączenia
rozrusznika.
