Peugeot Boxer 2014 Návod k obsluze (in Czech)

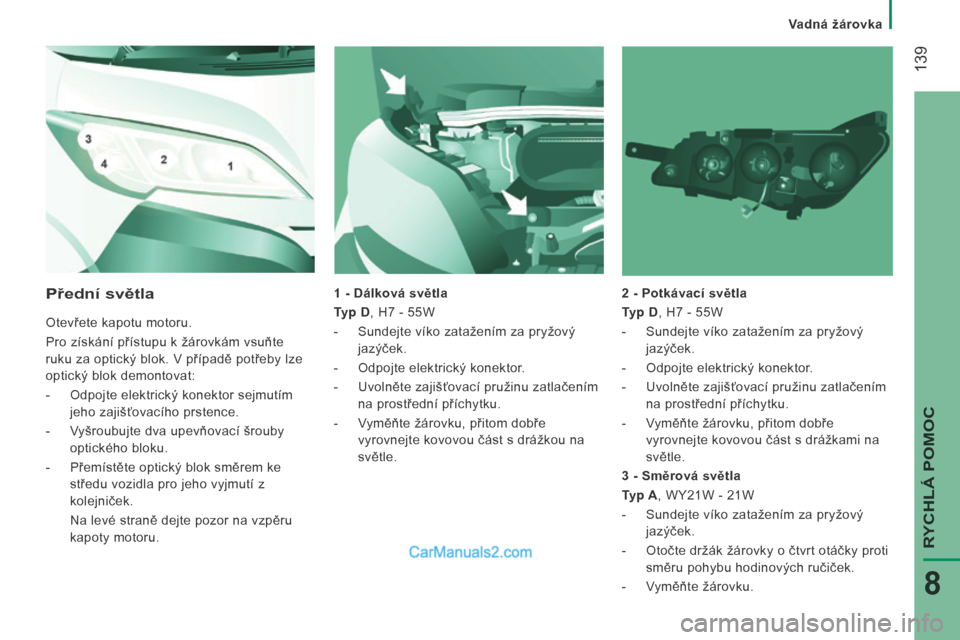

Vadná žárovka
139
RYCHLÁ POMOC
8
1 - Dálková světla
Typ D , H7 - 55W
- Sundejte víko zatažením za pryžový jazýček.
- Odpojte elektrický konektor.
- Uvolněte zajišťovací pružinu zatlačením na prostřední příchytku.
- Vyměňte žárovku, přitom dobře vyrovnejte kovovou část s drážkou na
světle. 2 - Potkávací světla
Typ D , H7 - 55W
- Sundejte víko zatažením za pryžový
jazýček.
- Odpojte elektrický konektor.
- Uvolněte zajišťovací pružinu zatlačením na prostřední příchytku.
- Vyměňte žárovku, přitom dobře vyrovnejte kovovou část s drážkami na
světle. Přední světla
Otevřete kapotu motoru.
Pro získání přístupu k žárovkám vsuňte
ruku za optický blok. V případě potřeby lze
optický blok demontovat:
- Odpojte elektrický konektor sejmutím jeho zajišťovacího prstence.
- Vyšroubujte dva upevňovací šrouby optického bloku.
- Přemístěte optický blok směrem ke středu vozidla pro jeho vyjmutí z
kolejniček.
Na levé straně dejte pozor na vzpěru kapoty motoru. 3 - Směrová světla
Typ A , WY21W - 21W
- Sundejte víko zatažením za pryžový
jazýček.
- Otočte držák žárovky o čtvrt otáčky proti směru pohybu hodinových ručiček.
- Vyměňte žárovku.

Vadná žárovka
140
Výměna halogenových žárovek musí
být prováděna na světlometech
zhasnutých již několik minut (nebezpečí
vážného popálení). Nedotýkejte se žárovky
přímo prsty, použijte hadřík nepouštějící
vlákna.
Po každé výměně ověřte správnou činnost
světel.

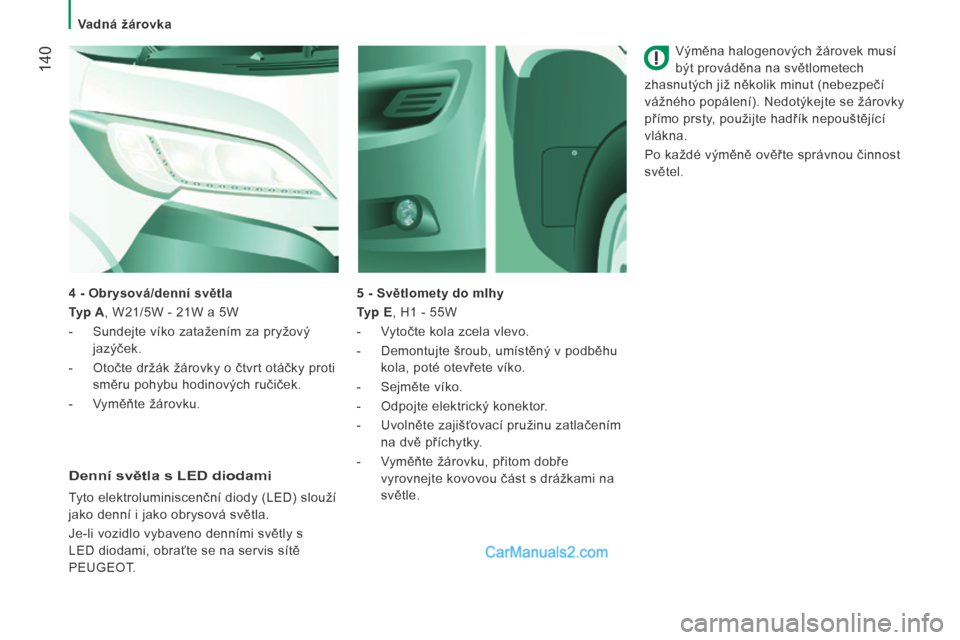

5 - Světlomety do mlhy
Typ E , H1 - 55W
- Vytočte kola zcela vlevo.
- Demontujte šroub, umístěný v podběhu kola, poté otevřete víko.
- Sejměte víko.
- Odpojte elektrický konektor.
- Uvolněte zajišťovací pružinu zatlačením na dvě příchytky.
- Vyměňte žárovku, přitom dobře vyrovnejte kovovou část s drážkami na
světle.
Denní světla s LED diodami
Tyto elektroluminiscenční diody (LED) slouží
jako denní i jako obrysová světla.
Je-li vozidlo vybaveno denními světly s
LED diodami, obraťte se na servis sítě
PEUGEOT. 4 - Obrysová/denní světla
Typ A , W21/5W - 21W a 5W
- Sundejte víko zatažením za pryžový jazýček.
- Otočte držák žárovky o čtvrt otáčky proti směru pohybu hodinových ručiček.
- Vyměňte žárovku.

Vadná žárovka
141
RYCHLÁ POMOC
8

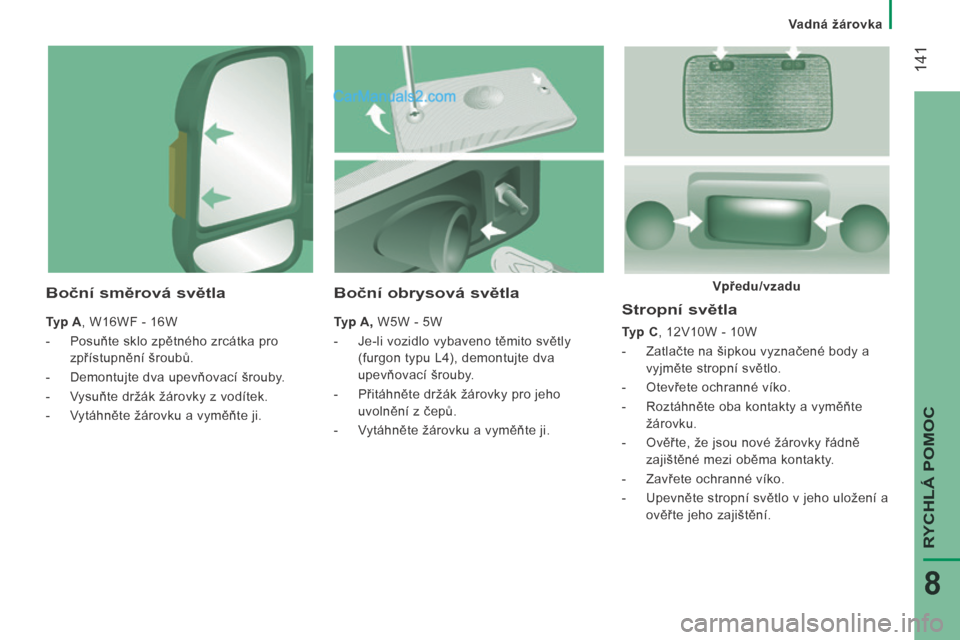

Stropní světla
Typ C , 12V10W - 10W
- Zatlačte na šipkou vyznačené body a vyjměte stropní světlo.
- Otevřete ochranné víko.
- Roztáhněte oba kontakty a vyměňte žárovku.
- Ověřte, že jsou nové žárovky řádně zajištěné mezi oběma kontakty.
- Zavřete ochranné víko.
- Upevněte stropní světlo v jeho uložení a ověřte jeho zajištění.
Boční obrysová světla
Typ A, W5W - 5W
- Je-li vozidlo vybaveno těmito světly (furgon typu L4), demontujte dva
upevňovací šrouby.
- Přitáhněte držák žárovky pro jeho uvolnění z čepů.
- Vytáhněte žárovku a vyměňte ji.
Boční směrová světla
Typ A , W16WF - 16W
- Posuňte sklo zpětného zrcátka pro zpřístupnění šroubů.
- Demontujte dva upevňovací šrouby.
- Vysuňte držák žárovky z vodítek.
- Vytáhněte žárovku a vyměňte ji. Vpředu/vzadu

Vadná žárovka
142

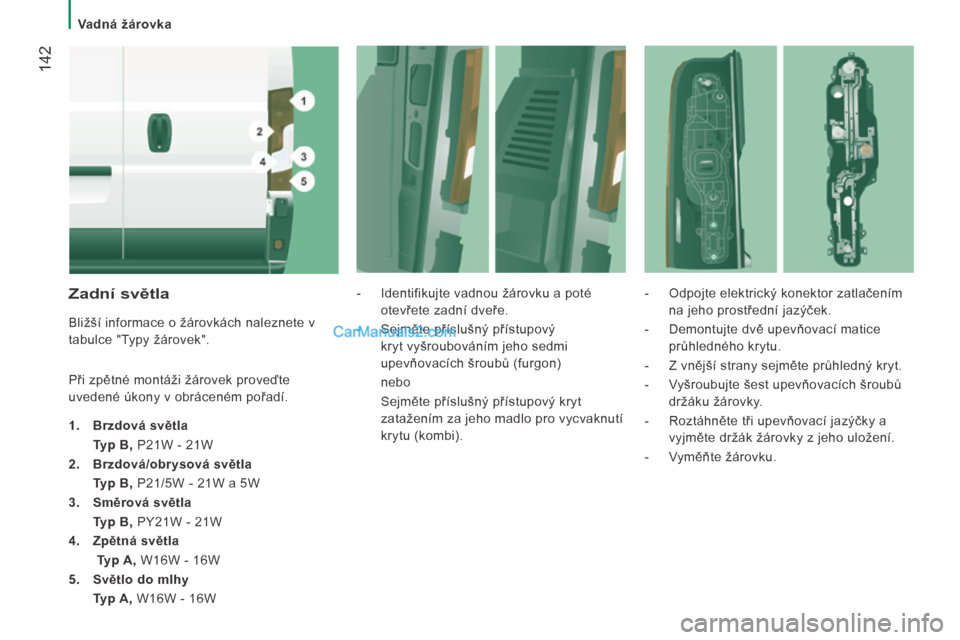

Zadní světla
Bližší informace o žárovkách naleznete v
tabulce "Typy žárovek".
Při zpětné montáži žárovek proveďte
uvedené úkony v obráceném pořadí.
1. Brzdová světla
Typ B, P21W - 21W
2. Brzdová/obrysová světla
Typ B, P21/5W - 21W a 5W
3. Směrová světla
Typ B, PY21W - 21W
4. Zpětná světla
Typ A, W16W - 16W
5. Světlo do mlhy
Typ A, W16W - 16W - Identifikujte vadnou žárovku a poté
otevřete zadní dveře.
- Sejměte příslušný přístupový kryt vyšroubováním jeho sedmi
upevňovacích šroubů (furgon)
nebo
Sejměte příslušný přístupový kryt zatažením za jeho madlo pro vycvaknutí
krytu (kombi). - Odpojte elektrický konektor zatlačením
na jeho prostřední jazýček.
- Demontujte dvě upevňovací matice průhledného krytu.
- Z vnější strany sejměte průhledný kryt.
- Vyšroubujte šest upevňovacích šroubů držáku žárovky.
- Roztáhněte tři upevňovací jazýčky a vyjměte držák žárovky z jeho uložení.
- Vyměňte žárovku.

Vadná žárovka
143
RYCHLÁ POMOC
8

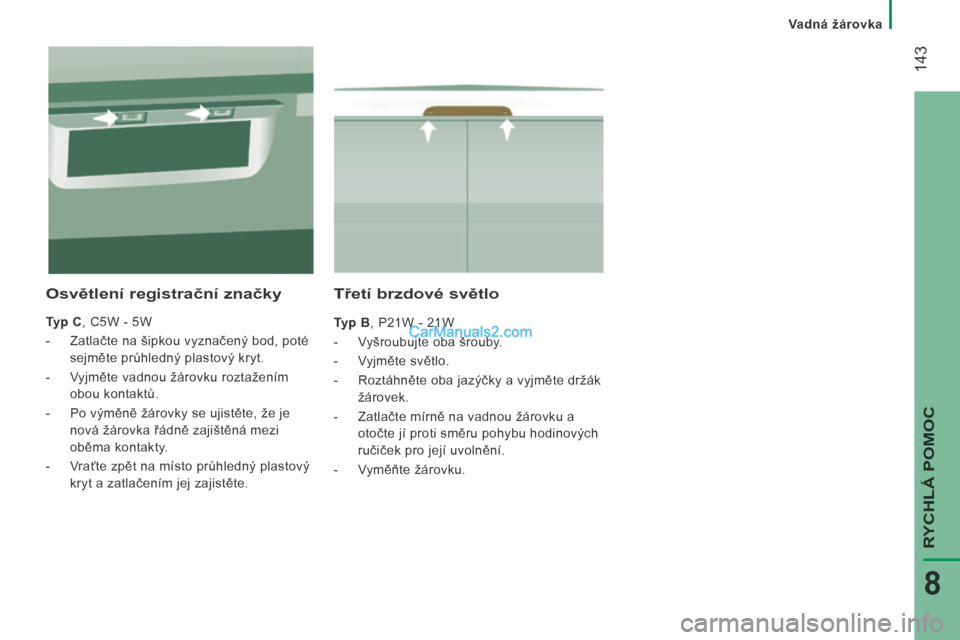

Třetí brzdové světlo
Typ B , P21W - 21W
- Vyšroubujte oba šrouby.
- Vyjměte světlo.
- Roztáhněte oba jazýčky a vyjměte držák žárovek.
- Zatlačte mírně na vadnou žárovku a otočte jí proti směru pohybu hodinových
ručiček pro její uvolnění.
- Vyměňte žárovku.
Osvětlení registrační značky
Typ C , C5W - 5W
- Zatlačte na šipkou vyznačený bod, poté sejměte průhledný plastový kryt.
- Vyjměte vadnou žárovku roztažením obou kontaktů.
- Po výměně žárovky se ujistěte, že je nová žárovka řádně zajištěná mezi
oběma kontakty.
- Vraťte zpět na místo průhledný plastový kryt a zatlačením jej zajistěte.

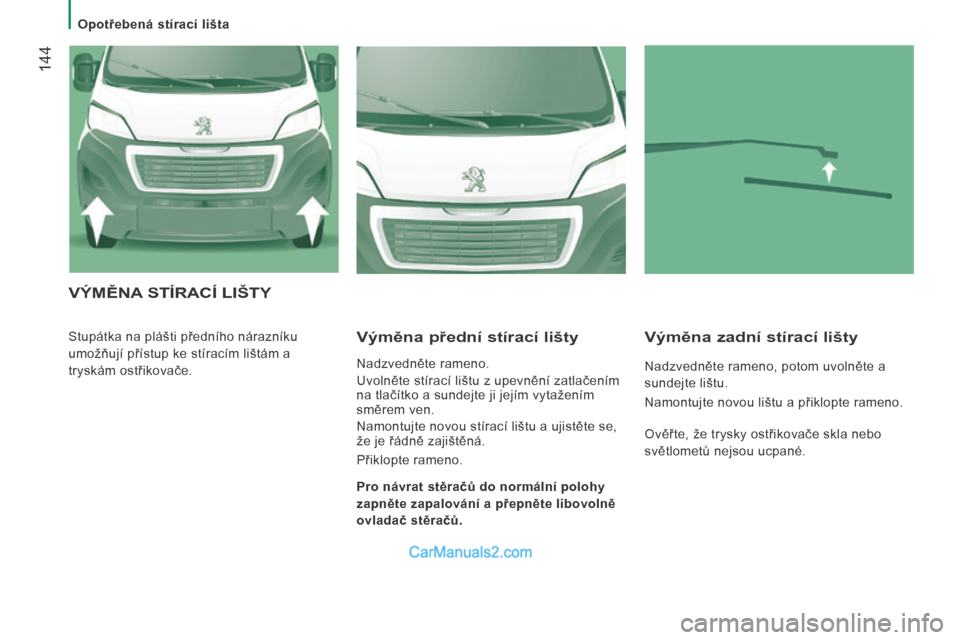

Opotřebená stírací lišta
144
VÝMĚNA STÍRACÍ LIŠTY
Stupátka na plášti předního nárazníku
umožňují přístup ke stíracím lištám a
tryskám ostřikovače. Výměna přední stírací lišty
Nadzvedněte rameno.
Uvolněte stírací lištu z upevnění zatlačením
na tlačítko a sundejte ji jejím vytažením
směrem ven.
Namontujte novou stírací lištu a ujistěte se,
že je řádně zajištěná.
Přiklopte rameno.
Výměna zadní stírací lišty
Nadzvedněte rameno, potom uvolněte a
sundejte lištu.
Namontujte novou lištu a přiklopte rameno.
Pro návrat stěračů do normální polohy
zapněte zapalování a přepněte libovolně
ovladač stěračů. Ověřte, že trysky ostřikovače skla nebo
světlometů nejsou ucpané.

Propíchnutá pneumatika
145
RYCHLÁ POMOC
8

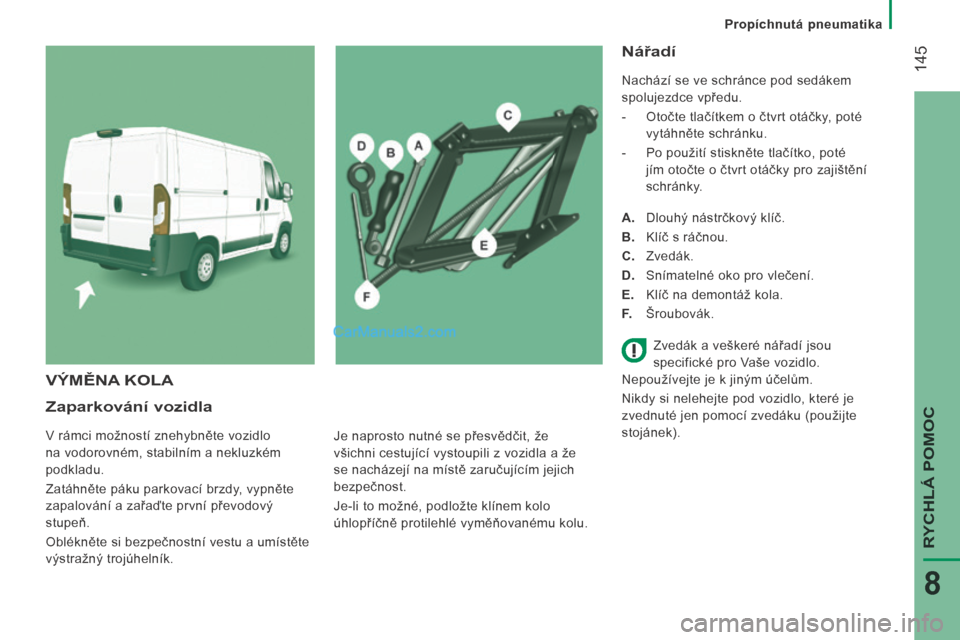

Zaparkování vozidla
V rámci možností znehybněte vozidlo
na vodorovném, stabilním a nekluzkém
podkladu.
Zatáhněte páku parkovací brzdy, vypněte
zapalování a zařaďte první převodový
stupeň.
Oblékněte si bezpečnostní vestu a umístěte
výstražný trojúhelník.
Nářadí
Nachází se ve schránce pod sedákem
spolujezdce vpředu.
- Otočte tlačítkem o čtvrt otáčky, poté vytáhněte schránku.
- Po použití stiskněte tlačítko, poté jím otočte o čtvrt otáčky pro zajištění
schránky.
A. Dlouhý nástrčkový klíč.
B. Klíč s ráčnou.
C. Zvedák.
D. Snímatelné oko pro vlečení.
E. Klíč na demontáž kola.
F. Šroubovák.
VÝMĚNA KOLA
Je naprosto nutné se přesvědčit, že
všichni cestující vystoupili z vozidla a že
se nacházejí na místě zaručujícím jejich
bezpečnost.
Je-li to možné, podložte klínem kolo
úhlopříčně protilehlé vyměňovanému kolu. Zvedák a veškeré nářadí jsou
specifické pro Vaše vozidlo.
Nepoužívejte je k jiným účelům.
Nikdy si nelehejte pod vozidlo, které je
zvednuté jen pomocí zvedáku (použijte
stojánek).

Propíchnutá pneumatika
146

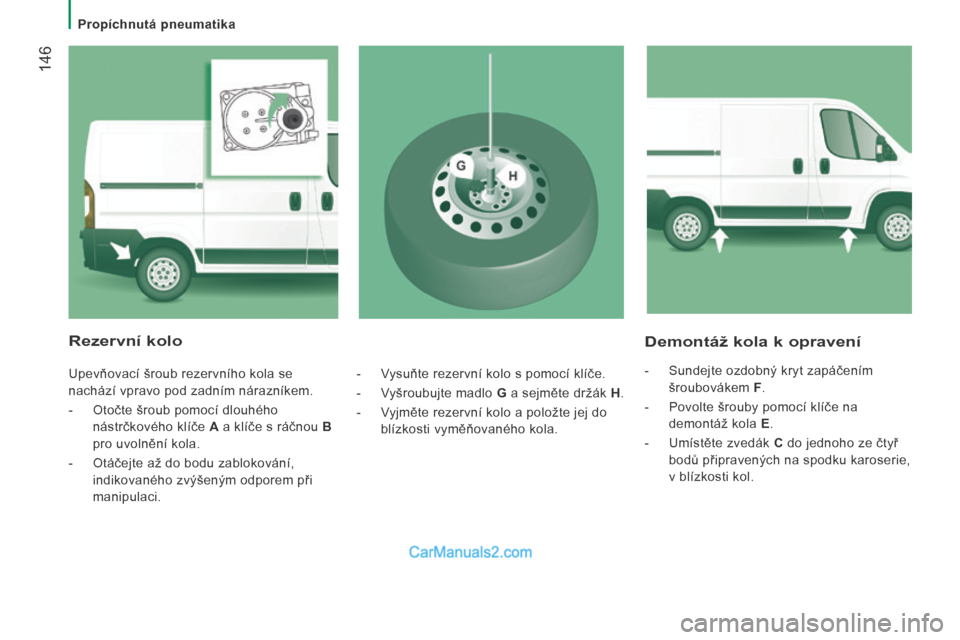

Demontáž kola k opravení
- Sundejte ozdobný kryt zapáčením šroubovákem F .
- Povolte šrouby pomocí klíče na demontáž kola E .
- Umístěte zvedák C do jednoho ze čtyř
bodů připravených na spodku karoserie,
v blízkosti kol.
Rezervní kolo
Upevňovací šroub rezervního kola se
nachází vpravo pod zadním nárazníkem.
- Otočte šroub pomocí dlouhého nástrčkového klíče A a klíče s ráčnou B
pro uvolnění kola.
- Otáčejte až do bodu zablokování, indikovaného zvýšeným odporem při
manipulaci. - Vysuňte rezervní kolo s pomocí klíče.
- Vyšroubujte madlo
G a sejměte držák H .
- Vyjměte rezervní kolo a položte jej do blízkosti vyměňovaného kola.

Propíchnutá pneumatika
147
RYCHLÁ POMOC
8

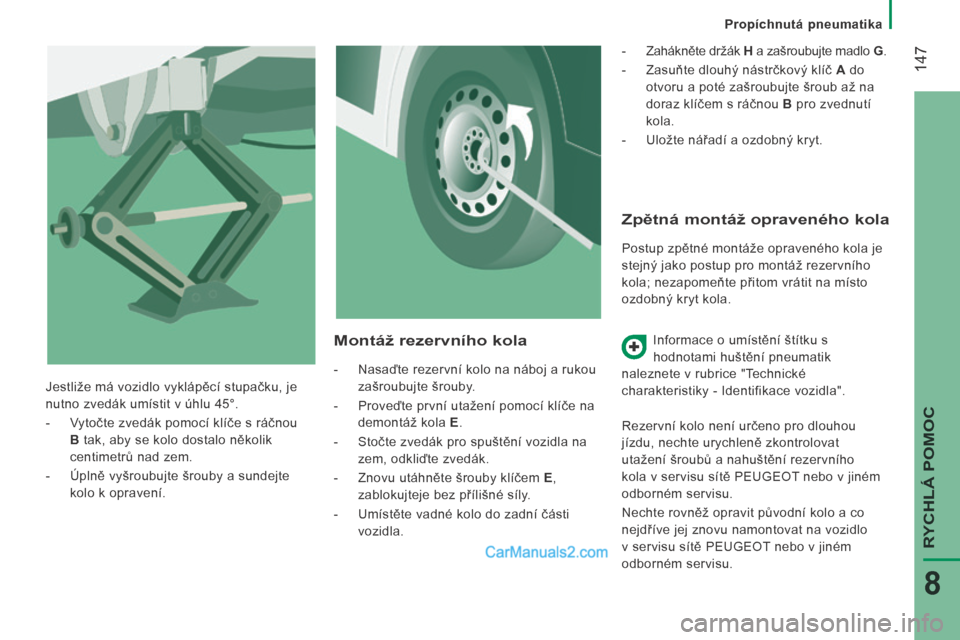

Zpětná montáž opraveného kola
Postup zpětné montáže opraveného kola je
stejný jako postup pro montáž rezervního
kola; nezapomeňte přitom vrátit na místo
ozdobný kryt kola. Informace o umístění štítku s
hodnotami huštění pneumatik
naleznete v rubrice "Technické
charakteristiky - Identifikace vozidla".
Rezervní kolo není určeno pro dlouhou
jízdu, nechte urychleně zkontrolovat
utažení šroubů a nahuštění rezervního
kola v servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Nechte rovněž opravit původní kolo a co
nejdříve jej znovu namontovat na vozidlo
v servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Montáž rezervního kola
- Nasaďte rezervní kolo na náboj a rukou zašroubujte šrouby.
- Proveďte první utažení pomocí klíče na demontáž kola E .
- Stočte zvedák pro spuštění vozidla na zem, odkliďte zvedák.
- Znovu utáhněte šrouby klíčem E ,
zablokujteje bez přílišné síly.
- Umístěte vadné kolo do zadní části vozidla. - Zahákněte držák
H a zašroubujte madlo G .
- Zasuňte dlouhý nástrčkový klíč A do
otvoru a poté zašroubujte šroub až na
doraz klíčem s ráčnou B pro zvednutí
kola.
- Uložte nářadí a ozdobný kryt.
Jestliže má vozidlo vyklápěcí stupačku, je
nutno zvedák umístit v úhlu 45°.
- Vytočte zvedák pomocí klíče s ráčnou B tak, aby se kolo dostalo několik
centimetrů nad zem.
- Úplně vyšroubujte šrouby a sundejte kolo k opravení.

Propíchnutá pneumatika
148

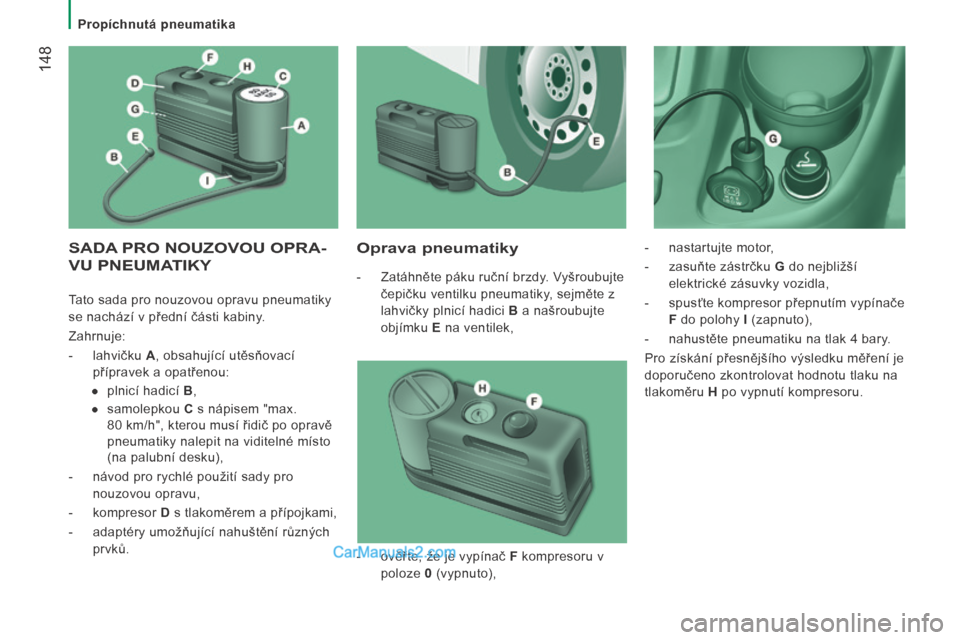

SADA PRO NOUZOVOU OPRA-
VU PNEUMATIKY
Oprava pneumatiky
- Zatáhněte páku ruční brzdy. Vyšroubujte čepičku ventilku pneumatiky, sejměte z
lahvičky plnicí hadici B a našroubujte
objímku E na ventilek, - nastartujte motor,
- zasuňte zástrčku
G do nejbližší
elektrické zásuvky vozidla,
- spusťte kompresor přepnutím vypínače F do polohy I (zapnuto),
- nahustěte pneumatiku na tlak 4 bary.
Pro získání přesnějšího výsledku měření je
doporučeno zkontrolovat hodnotu tlaku na
tlakoměru H po vypnutí kompresoru.
- ověřte, že je vypínač F kompresoru v
poloze 0 (vypnuto),
Tato sada pro nouzovou opravu pneumatiky
se nachází v přední části kabiny.
Zahrnuje:
- lahvičku
A , obsahující utěsňovací
přípravek a opatřenou:
● plnicí hadicí B ,
● samolepkou C s nápisem "max.
80 km/h", kterou musí řidič po opravě
pneumatiky nalepit na viditelné místo
(na palubní desku),
- návod pro rychlé použití sady pro nouzovou opravu,
- kompresor D s tlakoměrem a přípojkami,
- adaptéry umožňující nahuštění různých prvků.
