Peugeot Boxer 2015.5 Manual do proprietário (in Portuguese)

149
boxer_pt_Chap08_Aide-Rapide_ed01-2015
Quando efectuar uma lavagem de alta
pressão em sujidade persistente, não
insistir nos faróis dianteiros e traseiros, e
respectivos contornos, para evitar danificar
a pintura e a junta de vedação.
muDAr umA lâm PADA
T

ipos de lâmpadas
Estão instalados diferentes tipos de
lâmpadas no seu veículo.
Para as retirar :
Tipo A
l âmpada totalmente em vidro:
puxar suavemente, uma vez que
está montada sob pressão.
Tipo
b l âmpada de vela: prima a
lâmpada, e rode-a no sentido
contrário ao dos ponteiros do
relógio.
Tipo C
l âmpada cilíndrica: afastar os
contactos. Para retirar ou colocar o parafuso,
utilize a chave de fendas que se
encontra na caixa de ferramentas sob o
banco do passageiro dianteiro.
Efectuar as operações no sentido inverso
para a montagem de cada lâmpada.
Tipo D -
e l âmpada de halogéneo:
desengate a mola de
bloqueio do respectivo
alojamento.
Substitua sempre uma lâmpada
defeituosa por uma lâmpada nova com
as mesmas referências e características.
Lâmpada avariada
AJUDA RÁPIDA
8

150
boxer_pt_Chap08_Aide-Rapide_ed01-2015

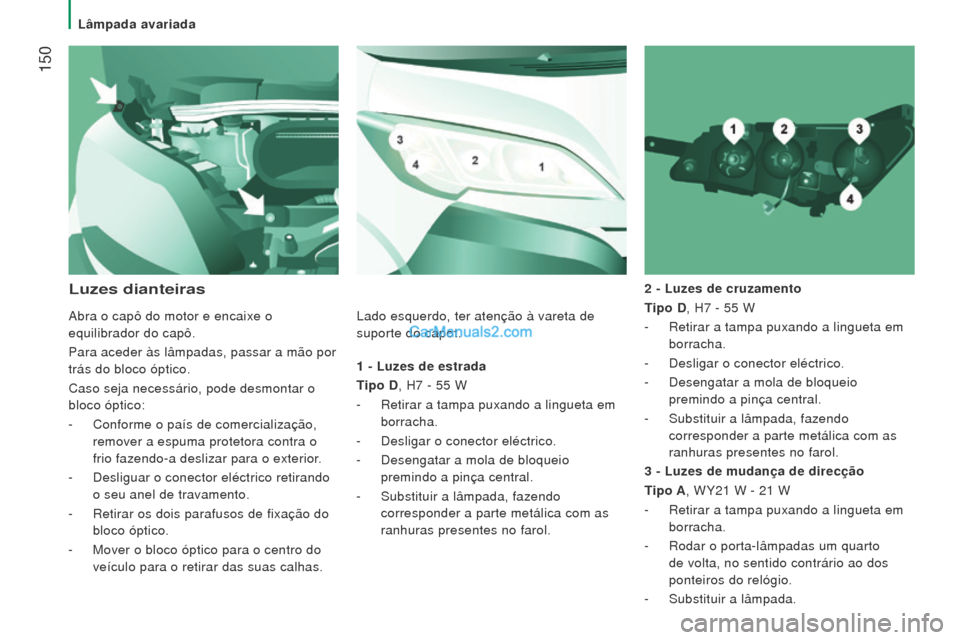

1 - luzes de estrada
T ipo D, H7 - 55 W
-

Retirar a tampa puxando a lingueta em

borracha.
-

Desligar o conector eléctrico.
-


Desengatar a mola de bloqueio

premindo a pinça central.
-

Substituir a lâmpada, fazendo

corresponder a parte metálica com as
ranhuras presentes no farol. 2
- l uzes de cruzamento
Tipo D, H7 - 55 W
-
Retirar a tampa puxando a lingueta em

borracha.
- Desligar o conector eléctrico.
- Desengatar a mola de bloqueio
premindo a pinça central.
-

Substituir a lâmpada, fazendo

corresponder a parte metálica com as
ranhuras presentes no farol.
luzes dianteiras
3 - luzes de mudança de direcção
T ipo A, WY21 W - 21 W
-

Retirar a tampa puxando a lingueta em

borracha.
-

Rodar o porta-lâmpadas um quarto

de volta, no sentido contrário ao dos
ponteiros do relógio.
-

Substituir a lâmpada.
Abra o capô do motor e encaixe o


equilibrador do capô.
Para aceder às lâmpadas, passar a mão por
trás do bloco óptico.
Caso seja necessário, pode desmontar o
bloco óptico:
-

Conforme o país de comercialização,


remover a espuma protetora contra o
frio fazendo-a deslizar para o exterior.
-
Desliguar o conector eléctrico retirando

o seu anel de travamento.
-

Retirar os dois parafusos de fixação do


bloco óptico.
-

Mover o bloco óptico para o centro do


veículo para o retirar das suas calhas. Lado esquerdo, ter atenção à vareta de
suporte do capot.
Lâmpada avariada

151
boxer_pt_Chap08_Aide-Rapide_ed01-2015
A substituição das lâmpadas de
halogéneo deve fazer-se com a luz
apagada após alguns minutos (risco de
queimadura grave). Não tocar directamente
na lâmpada com os dedos, utilizar panos
que não libertem pêlos.
No fim de cada operação, verificar o
funcionamento correcto dos faróis.
5

-
l
uzes de nevoeiro
Tipo
e
, H11

- 55

W
-

V

irar a roda completamente para o
interior.
-

Retirar o parafuso, situado na cava da


roda.
-

Retirar a alheta de proteção.
l

uzes diurnas de
le
Ds
Estes díodos electroluminescentes (LED)
têm a função de luzes diurnas e de luzes de
presença.
Caso o seu veículo esteja equipado com
luzes diurnas de LED, consulte a rede
PEUGEOT. 4

-
l
uzes de presença/diurnas
Tipo A, W21/5

W - 21W e 5

W
-

Retirar a tampa puxando a lingueta em


borracha.
-

Rode o porta-lâmpadas um quarto


de volta, no sentido inverso ao dos
ponteiros do relógio.
-

Substituir a a lâmpada.
-


Retirar o grampo de fixação e desligar o

conector eléctrico.
-

Rodar e retirar o suporte de lâmpada.
-


Substituir a lâmpada fazendo

corresponder a parte metálica com as
ranhuras no farol.
Lâmpada avariada
AJUDA RÁPIDA
8

152
boxer_pt_Chap08_Aide-Rapide_ed01-2015

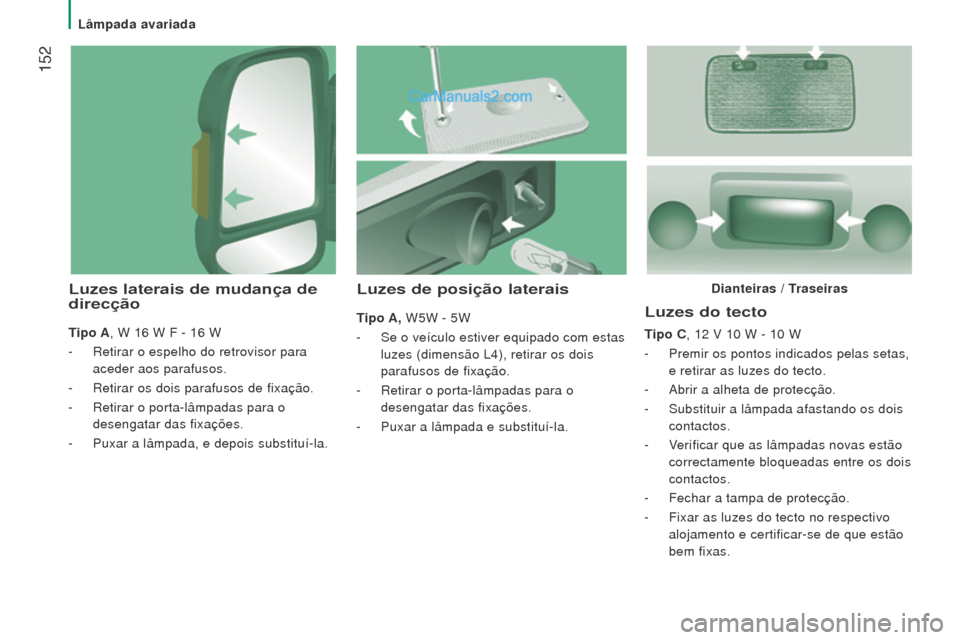

luzes do tecto
Tipo C, 12 V 10 W - 10 W
-
Premir os pontos indicados pelas setas,

e retirar as luzes do tecto.
-

Abrir a alheta de protecção.
-


Substituir a lâmpada afastando os dois

contactos.
-

V
erificar que as lâmpadas novas estão
correctamente bloqueadas entre os dois
contactos.
-

Fechar a tampa de protecção.
-


Fixar as luzes do tecto no respectivo

alojamento e certificar-se de que estão
bem fixas.
luzes de posição laterais
Tipo A, W5W - 5W
-

Se o veículo estiver equipado com estas

luzes (dimensão L4), retirar os dois
parafusos de fixação.
-

Retirar o porta-lâmpadas para o

desengatar das fixações.
-

Puxar a lâmpada e substituí-la.
luzes laterais de mudança de
direcção
Tipo A, W 16 W F - 16 W
-
Retirar o espelho do retrovisor para

aceder aos parafusos.
-

Retirar os dois parafusos de fixação.
-


Retirar o porta-lâmpadas para o

desengatar das fixações.
-

Puxar a lâmpada, e depois substituí-la. Dianteiras / T

raseiras
Lâmpada avariada

153
boxer_pt_Chap08_Aide-Rapide_ed01-2015

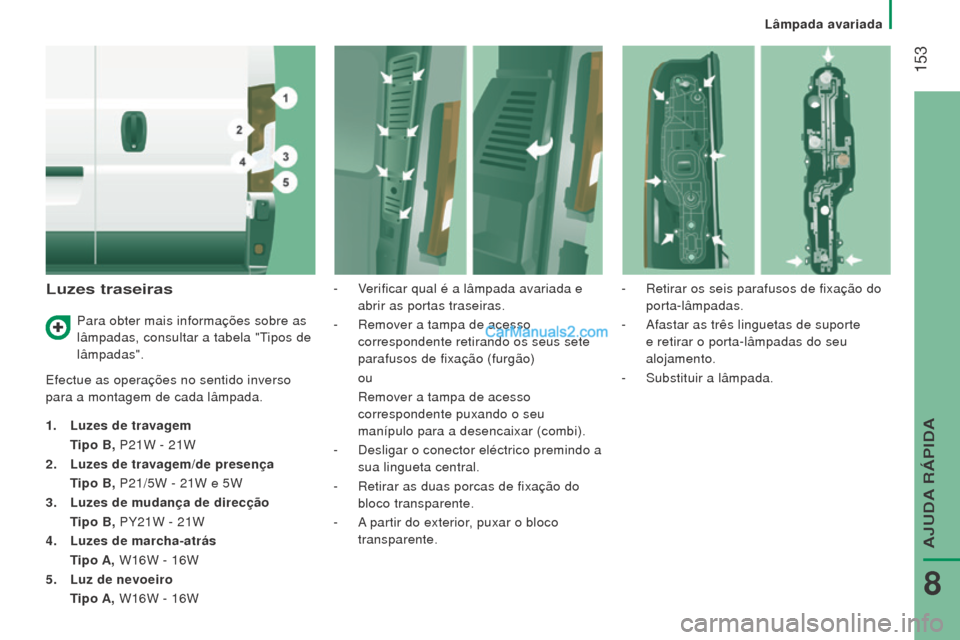

luzes traseiras
Efectue as operações no sentido inverso
para a montagem de cada lâmpada.
1. l
uzes de travagem
T

ipo b , P21W - 21W
2.
l
uzes de travagem/de presença
T

ipo b , P21/5W - 21W e 5W
3.
l
uzes de mudança de direcção
T

ipo b , PY21W - 21W
4.
l
uzes de marcha-atrás
T

ipo A, W16W - 16W
5.
l
uz de nevoeiro
T

ipo A, W16W - 16W -

V
erificar qual é a lâmpada avariada e
abrir as portas traseiras.
-
Remover a tampa de acesso

correspondente retirando os seus sete
parafusos de fixação (furgão) ou
Remover a tampa de acesso


correspondente puxando o seu
manípulo para a desencaixar (combi).
-

Desligar o conector eléctrico premindo a

sua lingueta central.
-

Retirar as duas porcas de fixação do

bloco transparente.
-

A
partir do exterior, puxar o bloco
transparente. -

Retirar os seis parafusos de fixação do

porta-lâmpadas.
-
Afastar as três linguetas de suporte

e retirar o porta-lâmpadas do seu
alojamento.
- Substituir a lâmpada.
Para obter mais informações sobre as
lâmpadas, consultar a tabela "Tipos de
lâmpadas".
Lâmpada avariada
AJUDA RÁPIDA
8

154
boxer_pt_Chap08_Aide-Rapide_ed01-2015

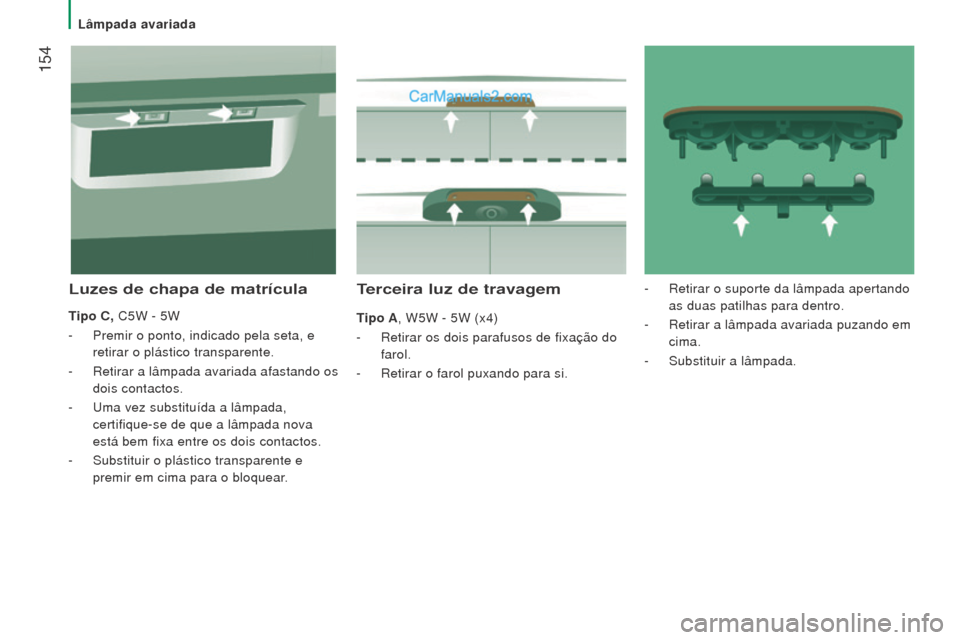

Terceira luz de travagem
Tipo A, W5W - 5W (x4)
-
Retirar os dois parafusos de fixação do

farol.
-

Retirar o farol puxando para si.
luzes de chapa de matrícula
Tipo C, C5W - 5W
-
Premir o ponto, indicado pela seta, e

retirar o plástico transparente.
-

Retirar a lâmpada avariada afastando os

dois contactos.
-

Uma vez substituída a lâmpada,

certifique-se de que a lâmpada nova
está bem fixa entre os dois contactos.
-

Substituir o plástico transparente e

premir em cima para o bloquear. -

Retirar o suporte da lâmpada apertando

as duas patilhas para dentro.
- Retirar a lâmpada avariada puzando em
cima.
-

Substituir a lâmpada.
Lâmpada avariada

155
boxer_pt_Chap08_Aide-Rapide_ed01-2015

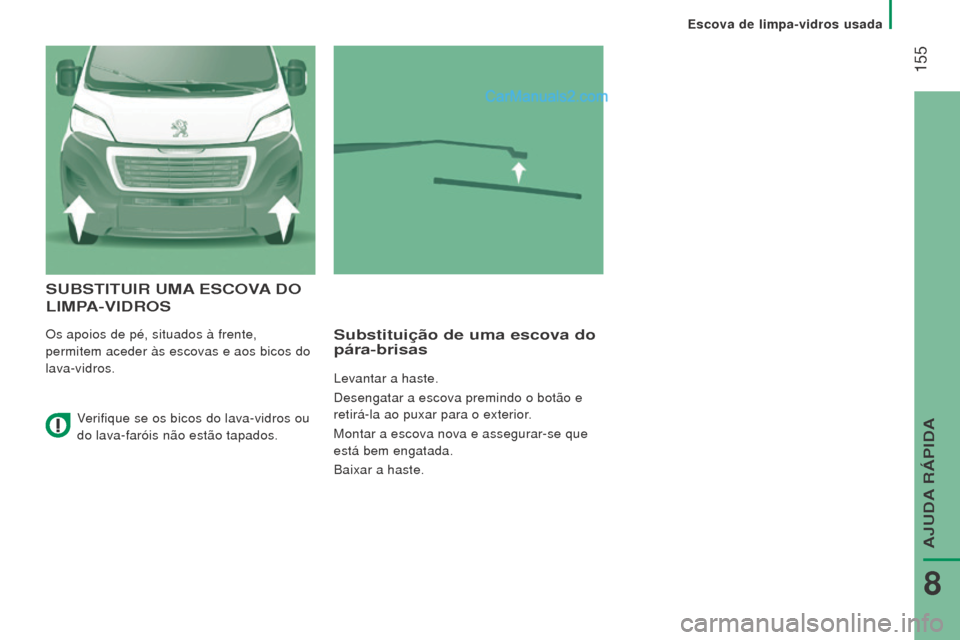

SubSTITuIr umA eSC o VA D o
l I m PA - VID ro S
Os apoios de pé, situados à frente,
permitem aceder às escovas e aos bicos do
lava-vidros.Substituição de uma escova do
pára-brisas
Levantar a haste.
Desengatar a escova premindo o botão e
retirá-la ao puxar para o exterior.
Montar a escova nova e assegurar-se que
está bem engatada.
Baixar a haste.
Verifique se os bicos do lava-vidros ou
do lava-faróis não estão tapados.
Escova de limpa-vidros usada
AJUDA RÁPIDA
8

156
boxer_pt_Chap08_Aide-Rapide_ed01-2015

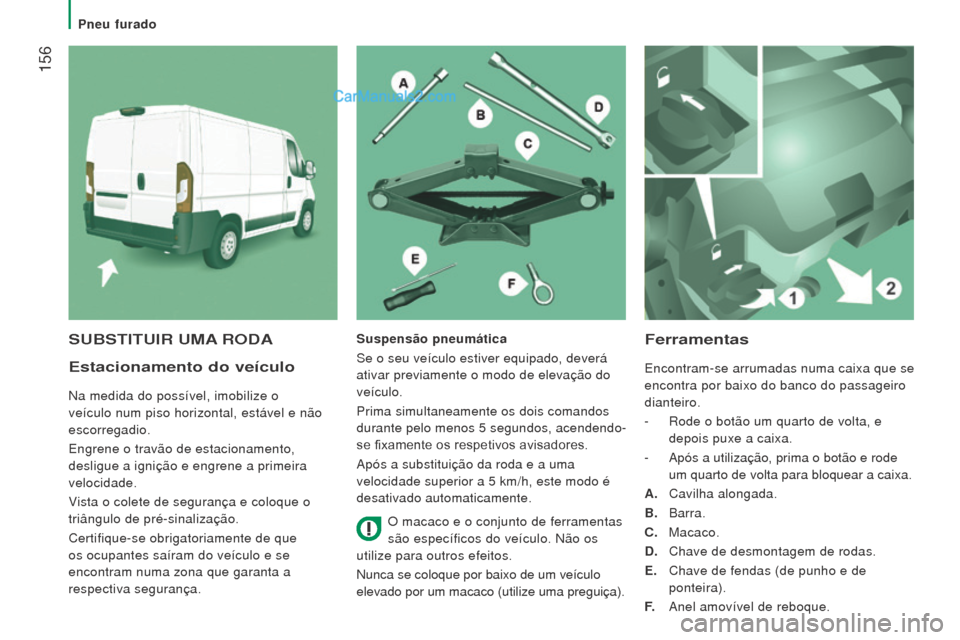

estacionamento do veículo
Na medida do possível, imobilize o
veículo num piso horizontal, estável e não
escorregadio.
Engrene o travão de estacionamento,
desligue a ignição e engrene a primeira
velocidade.
Vista o colete de segurança e coloque o
triângulo de pré-sinalização.
Certifique-se obrigatoriamente de que
os ocupantes saíram do veículo e se
encontram numa zona que garanta a
respectiva segurança.
Ferramentas
Encontram-se arrumadas numa caixa que se
encontra por baixo do banco do passageiro
dianteiro.
-
Rode o botão um quarto de volta, e

depois puxe a caixa.
-

Após a utilização, prima o botão e rode

um quarto de volta para bloquear a caixa.
A.

Cavilha alongada.
b

. Barra.
C.
Macaco.
D.

Chave de desmontagem de rodas.
e

.
Chave de fendas (de punho e de

ponteira).
F.
Anel amovível de reboque.
SubSTITuIr umA ro DASuspensão pneumática
Se o seu veículo estiver equipado, deverá
ativar previamente o modo de elevação do
veículo.
Prima simultaneamente os dois comandos
durante pelo menos 5
segundos, acendendo-
se fixamente os respetivos avisadores.
Após a substituição da roda e a uma
velocidade superior a 5
km/h, este modo é
desativado automaticamente.
O macaco e o conjunto de ferramentas
são específicos do veículo. Não os
utilize para outros efeitos.
Nunca se coloque por baixo de um veículo
elevado por um macaco (utilize uma preguiça).
Pneu furado

157
boxer_pt_Chap08_Aide-Rapide_ed01-2015
● Para as versões com jantes em liga,
retire os três parafusos de fixação I do
estribo J.
●

Retire o conjunto da parte interna da

jante em liga.

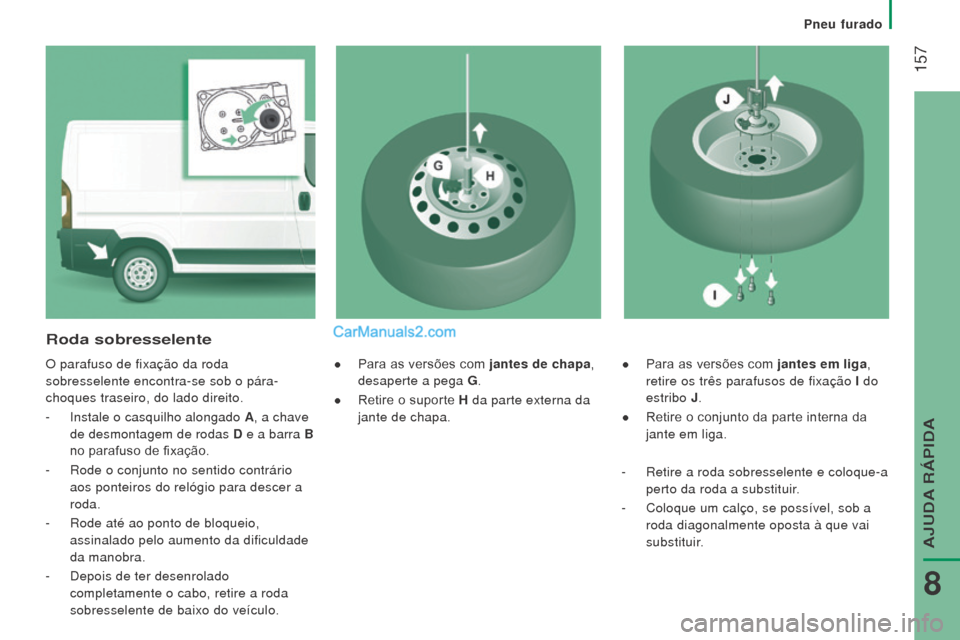

roda sobresselente
O parafuso de fixação da roda
sobresselente encontra-se sob o pára-
choques traseiro, do lado direito.
-

Instale o casquilho alongado
A, a chave
de desmontagem de rodas D e a barra
b
no parafuso de fixação.
-

Rode o conjunto no sentido contrário

aos ponteiros do relógio para descer a
roda.
-

Rode até ao ponto de bloqueio,

assinalado pelo aumento da dificuldade
da manobra.
-

Depois de ter desenrolado

completamente o cabo, retire a roda
sobresselente de baixo do veículo. ●
Para as versões com jantes de chapa,
desaperte a pega G .
●

Retire o suporte
h
da parte externa da

jante de chapa.
-

Retire a roda sobresselente e coloque-a

perto da roda a substituir.
-

Coloque um calço, se possível, sob a

roda diagonalmente oposta à que vai
substituir.
Pneu furado
AJUDA RÁPIDA
8

158
boxer_pt_Chap08_Aide-Rapide_ed01-2015

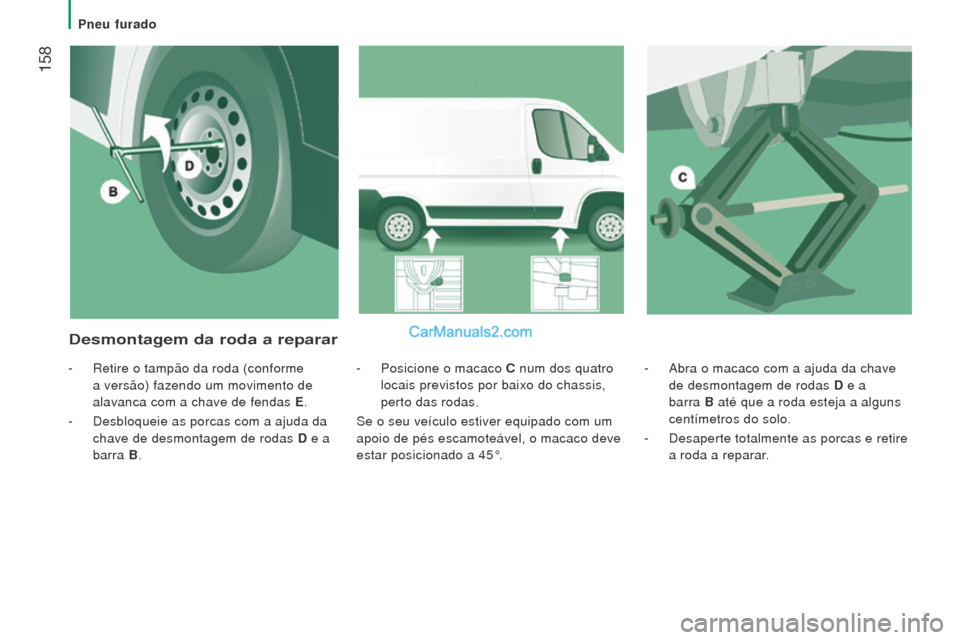

- Abra o macaco com a ajuda da chave
de desmontagem de rodas D e a
barra
b até que a roda esteja a alguns


centímetros do solo.
-

Desaperte totalmente as porcas e retire

a roda a reparar.
-
Posicione o macaco
C
num dos quatro
locais previstos por baixo do chassis,
perto das rodas.
Se o seu veículo estiver equipado com um
apoio de pés escamoteável, o macaco deve
estar posicionado a 45°.
Desmontagem da roda a reparar
- Retire o tampão da roda (conforme
a versão) fazendo um movimento de
alavanca com a chave de fendas
e
.
-


Desbloqueie as porcas com a ajuda da

chave de desmontagem de rodas D e a
barra
b.
Pneu furado
