Page 21 of 276

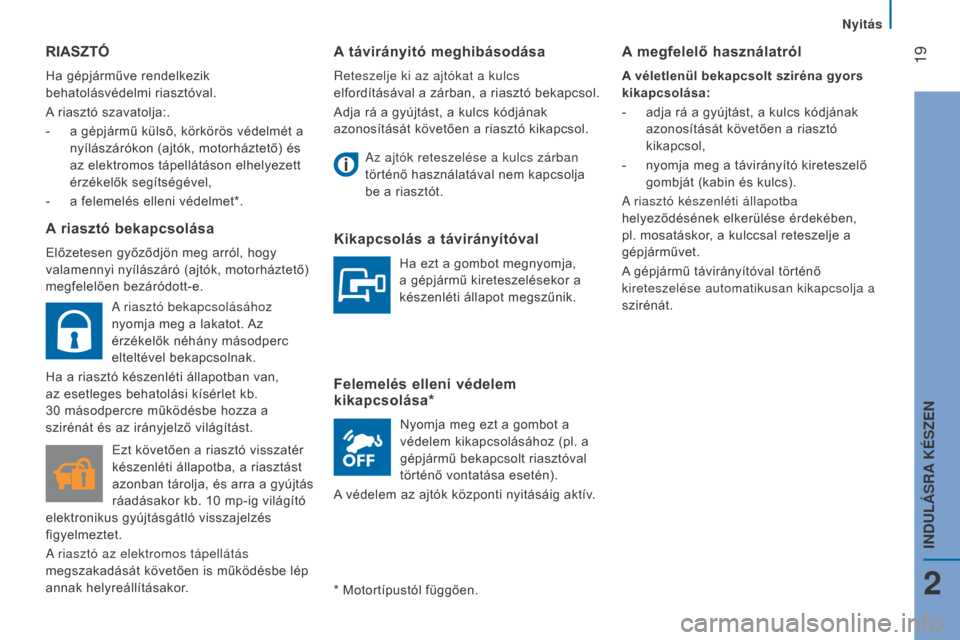

19
boxer_hu_Chap02_Pret-a-Partir_ed01-2015
A távirányitó meghibásodása
Reteszelje ki az ajtókat a kulcs
elfordításával a zárban, a riasztó bekapcsol.
Adja rá a gyújtást, a kulcs kódjának
azonosítását követően a riasztó kikapcsol.Az ajtók reteszelése a kulcs zárban
történő használatával nem kapcsolja
be a riasztót.
Kikapcsolás a távirányítóval
Ha ezt a gombot megnyomja,
a gépjármű kireteszelésekor a
készenléti állapot megszűnik.
Felemelés elleni védelem
kikapcsolása*
Nyomja meg ezt a gombot a
védelem kikapcsolásához (pl. a
gépjármű bekapcsolt riasztóval
történő vontatása esetén).
A védelem az ajtók központi nyitásáig aktív.
RIASZTÓ
Ha gépjárműve rendelkezik
behatolásvédelmi riasztóval.
A riasztó szavatolja:.
-
a gépjármű külső, körkörös védelmét a
nyílászárókon (ajtók, motorháztető) és
az elektromos tápellátáson elhelyezett
érzékelők segítségével,
-
a felemelés elleni védelmet*.
A riasztó bekapcsolása
Előzetesen győződjön meg arról, hogy
valamennyi nyílászáró (ajtók, motorháztető)
megfelelően bezáródott-e.
* Motortípustól függően.
A megfelelő használatról
A véletlenül bekapcsolt sziréna gyors
kikapcsolása:
-
adja rá a gyújtást, a kulcs kódjának
azonosítását követően a riasztó
kikapcsol,
-
nyomja meg a távirányító kireteszelő
gombját (kabin és kulcs).
A
riasztó készenléti állapotba
helyeződésének elkerülése érdekében,
pl. mosatáskor, a kulccsal reteszelje a
gépjárművet.
A gépjármű távirányítóval történő
kireteszelése automatikusan kikapcsolja a
szirénát.
A riasztó bekapcsolásához
nyomja meg a lakatot. Az
érzékelők néhány másodperc
elteltével bekapcsolnak.
Ha a riasztó készenléti állapotban van,
az esetleges behatolási kísérlet kb.
30
másodpercre működésbe hozza a
szirénát és az irányjelző világítást.
Ezt követően a riasztó visszatér
készenléti állapotba, a riasztást
azonban tárolja, és arra a gyújtás
ráadásakor kb. 10
mp-ig világító
elektronikus gyújtásgátló visszajelzés
figyelmeztet.
A riasztó az elektromos tápellátás
megszakadását követően is működésbe lép
annak helyreállításakor.
2
Nyit
Page 22 of 276

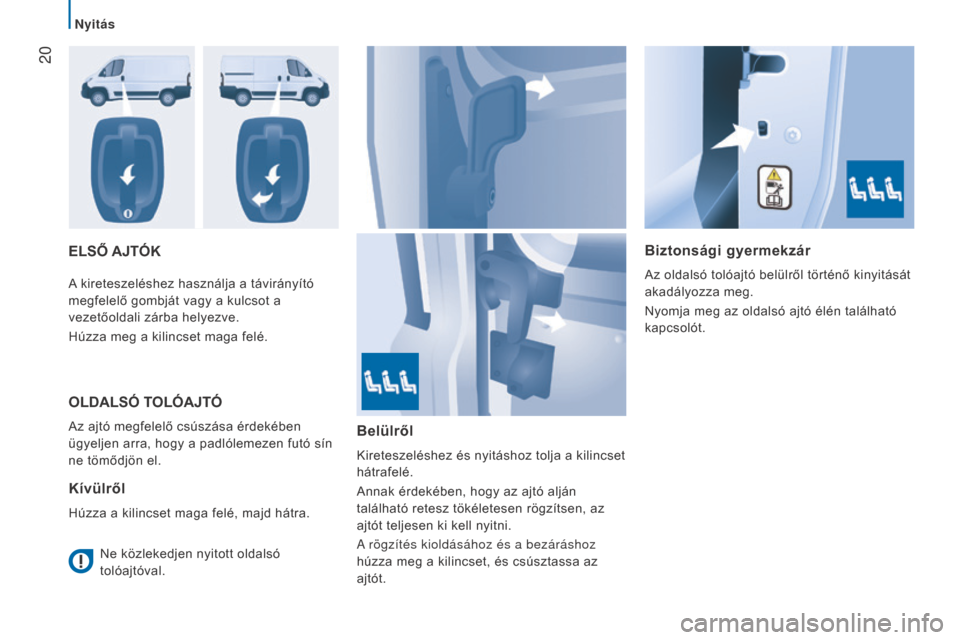

20
boxer_hu_Chap02_Pret-a-Partir_ed01-2015
ELSŐ AJTÓKBiztonsági gyermekzár
Az oldalsó tolóajtó belülről történő kinyitását
akadályozza meg.
Nyomja meg az oldalsó ajtó élén található
kapcsolót.
A kireteszeléshez használja a távirányító
megfelelő gombját vagy a kulcsot a
vezetőoldali zárba helyezve.
Húzza meg a kilincset maga felé.
OLDALSÓ TOLÓAJTÓ
Az ajtó megfelelő csúszása érdekében
ügyeljen arra, hogy a padlólemezen futó sín
ne tömődjön el.
Kívülről
Húzza a kilincset maga felé, majd hátra.
Belülről
Kireteszeléshez és nyitáshoz tolja a kilincset
hátrafelé.
Annak érdekében, hogy az ajtó alján
található retesz tökéletesen rögzítsen, az
ajtót teljesen ki kell nyitni.
A rögzítés kioldásához és a bezáráshoz
húzza meg a kilincset, és csúsztassa az
ajtót.
Ne közlekedjen nyitott oldalsó
tolóajtóval.
Nyit
Page 23 of 276

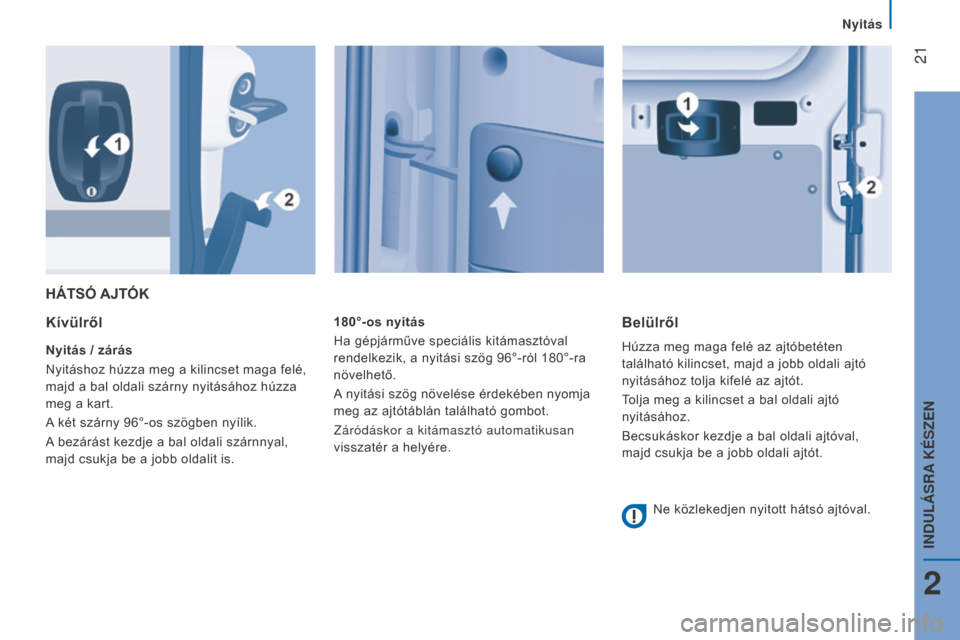

21
boxer_hu_Chap02_Pret-a-Partir_ed01-2015
HÁTSÓ AJTÓK
Kívülről
Nyitás / zárás
Nyitáshoz húzza meg a kilincset maga felé,
majd a bal oldali szárny nyitásához húzza
meg a kart.
A két szárny 96°-os szögben nyílik.
A bezárást kezdje a bal oldali szárnnyal,
majd csukja be a jobb oldalit is.180°-os nyitás
Ha gépjárműve speciális kitámasztóval
rendelkezik, a nyitási szög 96°-ról 180°-ra
növelhető.
A nyitási szög növelése érdekében nyomja
meg az ajtótáblán található gombot.
Záródáskor a kitámasztó automatikusan
visszatér a helyére.
Belülről
Húzza meg maga felé az ajtóbetéten
található kilincset, majd a jobb oldali ajtó
nyitásához tolja kifelé az ajtót.
Tolja meg a kilincset a bal oldali ajtó
nyitásához.
Becsukáskor kezdje a bal oldali ajtóval,
majd csukja be a jobb oldali ajtót.
Ne közlekedjen nyitott hátsó ajtóval.
2
Nyit
Page 24 of 276

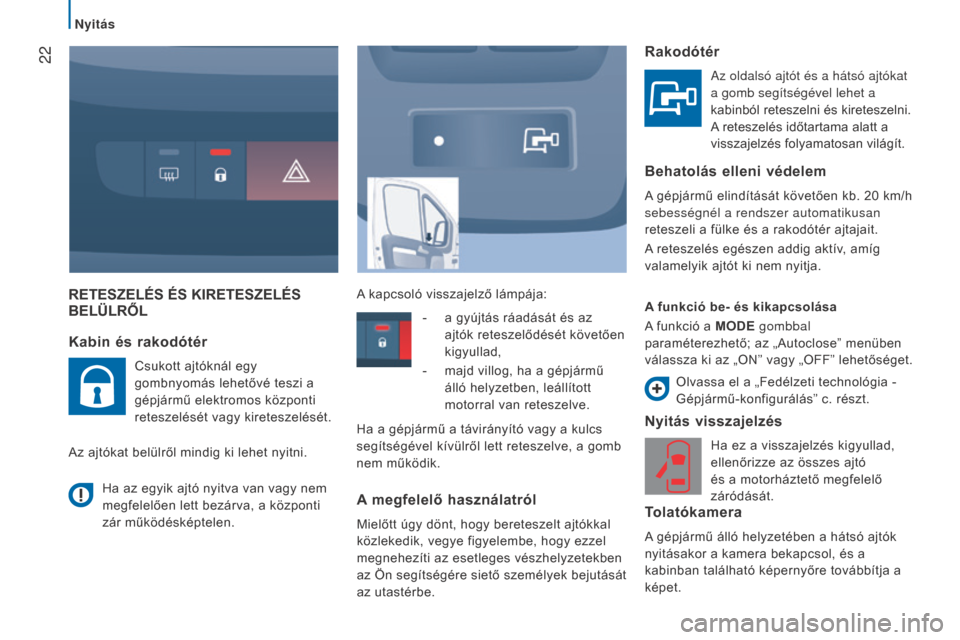

22
boxer_hu_Chap02_Pret-a-Partir_ed01-2015
RETESZELÉS ÉS KIRETESZELÉS BELüLRŐL
Nyitás visszajelzés
Ha ez a visszajelzés kigyullad,
ellenőrizze az összes ajtó
és a motorháztető megfelelő
záródását.
Tolatókamera
A gépjármű álló helyzetében a hátsó ajtók
nyitásakor a kamera bekapcsol, és a
kabinban található képernyőre továbbítja a
képet.
Kabin és rakodótér
Csukott ajtóknál egy
gombnyomás lehetővé teszi a
gépjármű elektromos központi
reteszelését vagy kireteszelését.
Az ajtókat belülről mindig ki lehet nyitni.
Ha az egyik ajtó nyitva van vagy nem
megfelelően lett bezárva, a központi
zár működésképtelen. A kapcsoló visszajelző lámpája:
Rakodótér
Az oldalsó ajtót és a hátsó ajtókat
a gomb segítségével lehet a
kabinból reteszelni és kireteszelni.
A reteszelés időtartama alatt a
visszajelzés folyamatosan világít.
Behatolás elleni védelem
A gépjármű elindítását követően kb. 20 km/h
sebességnél a rendszer automatikusan
reteszeli a fülke és a rakodótér ajtajait.
A
reteszelés egészen addig aktív, amíg
valamelyik ajtót ki nem nyitja.
A funkció be- és kikapcsolása
A funkció a MODE gombbal
paraméterezhető; az „Autoclose” menüben
válassza ki az „ON” vagy „OFF” lehetőséget.
-
a gyújtás ráadását és az
ajtók reteszelődését követően
kigyullad,
-
majd villog, ha a gépjármű
álló helyzetben, leállított
motorral van reteszelve.
Ha a gépjármű a távirányító vagy a kulcs
segítségével kívülről lett reteszelve, a gomb
nem működik.
A megfelelő használatról
Mielőtt úgy dönt, hogy bereteszelt ajtókkal
közlekedik, vegye figyelembe, hogy ezzel
megnehezíti az esetleges vészhelyzetekben
az Ön segítségére siető személyek bejutását
az utastérbe. Olvassa el a „Fedélzeti technológia -
Gépjármű-konfigurálás” c. részt.
Nyit
Page 25 of 276

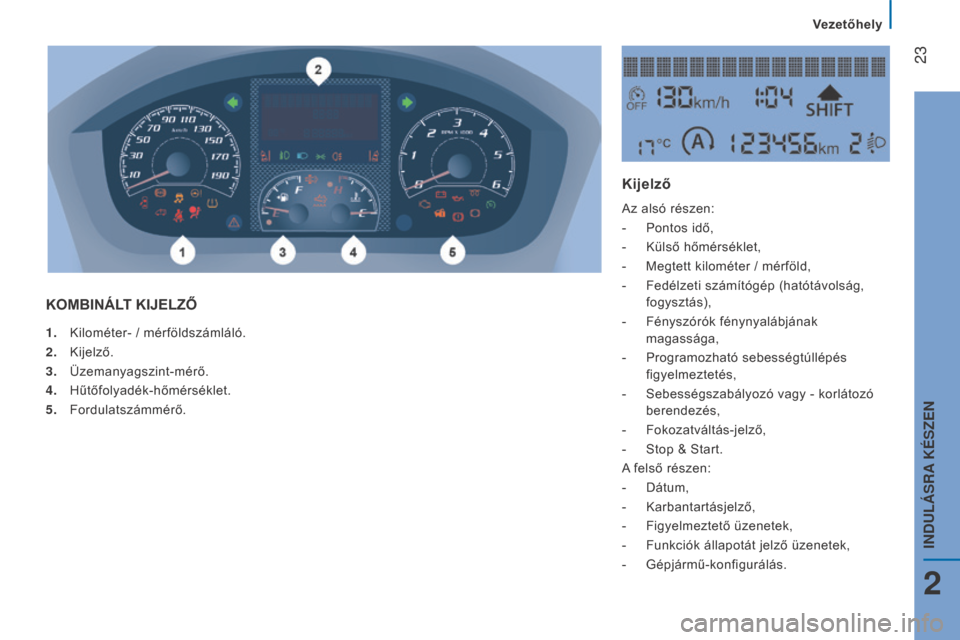

23
boxer_hu_Chap02_Pret-a-Partir_ed01-2015
1. Kilométer- / mérföldszámláló.
2.
Kijelző.
3.
Üzemanyagszint-mérő.
4.
Hűtőfolyadék-hőmérséklet.
5.
Fordulatszámmérő.
KOMBINÁLT KIJELZŐ
Kijelző
Az alsó részen:
-
Pontos idő,
-
Külső hőmérséklet,
-
Megtett kilométer / mérföld,
-
Fedélzeti számítógép (hatótávolság,
fogysztás),
-
Fényszórók fénynyalábjának
magassága,
-
Programozható sebességtúllépés
figyelmeztetés,
-
Sebességszabályozó vagy - korlátozó
berendezés,
-
Fokozatváltás-jelző,
-
Stop & Start.
A felső részen:
-
Dátum,
-
Karbantartásjelző,
-
Figyelmeztető üzenetek,
-
Funkciók állapotát jelző üzenetek,
-
Gépjármű-konfigurálás.
Vezetőhely
2
INDUL
Page 26 of 276

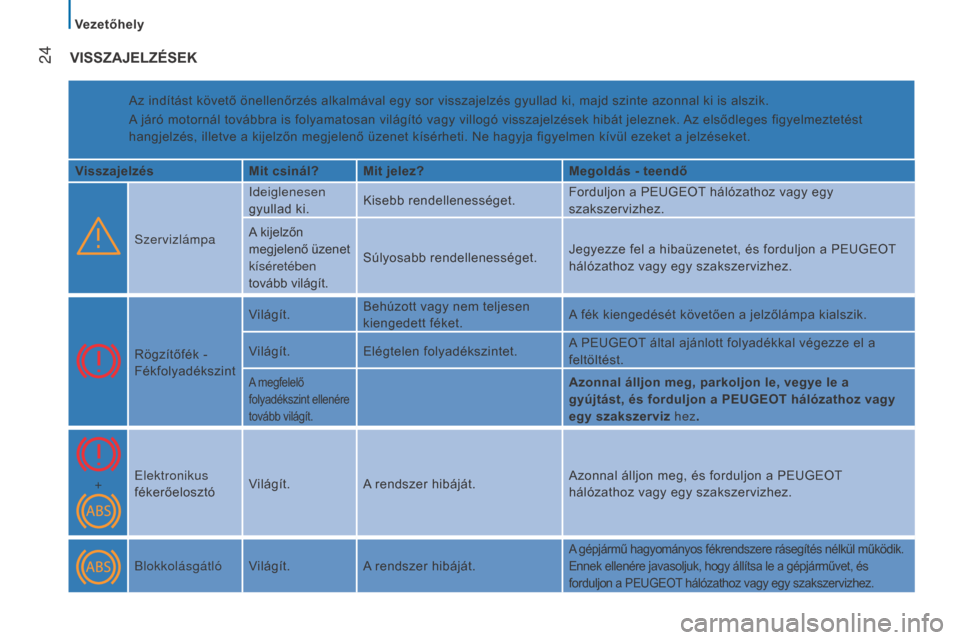

24
boxer_hu_Chap02_Pret-a-Partir_ed01-2015
VISSZAJELZÉSEK
Az indítást követő önellenőrzés alkalmával egy sor visszajelzés gyullad ki, majd szinte azonnal ki is alszik.
A járó motornál továbbra is folyamatosan világító vagy villogó visszajelzések hibát jeleznek. Az elsődleges figyelmeztetést
hangjelzés, illetve a kijelzőn megjelenő üzenet kísérheti. Ne hagyja figyelmen kívül ezeket a jelzéseket.
Visszajelzés Mit csinál? Mit jelez? Megoldás - teendő
Szervizlámpa Ideiglenesen
gyullad ki.
Kisebb rendellenességet. Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
A kijelzőn
megjelenő üzenet
kíséretében
tovább világít. Súlyosabb rendellenességet.
Jegyezze fel a hibaüzenetet, és forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Rögzítőfék -
Fékfolyadékszint Világít.
Behúzott vagy nem teljesen
kiengedett féket. A fék kiengedését követően a jelzőlámpa kialszik.
Világít. Elégtelen folyadékszintet. A PEUGEOT által ajánlott folyadékkal végezze el a
feltöltést.
A megfelelő
folyadékszint ellenére
tovább világít.Azonnal álljon meg, parkoljon le, vegye le a
gyújtást, és forduljon a
pEUGEOT hálózathoz
vagy
egy szakszerviz hez.
+ Elektronikus
fékerőelosztó Világít.
A rendszer hibáját. Azonnal álljon meg, és forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Blokkolásgátló Világít.A rendszer hibáját.
A gépjármű hagyományos fékrendszere rásegítés nélkül működik.
Ennek ellenére javasoljuk, hogy állítsa le a gépjárművet, és
forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Vezetőhely
Page 27 of 276
25
boxer_hu_Chap02_Pret-a-Partir_ed01-2015

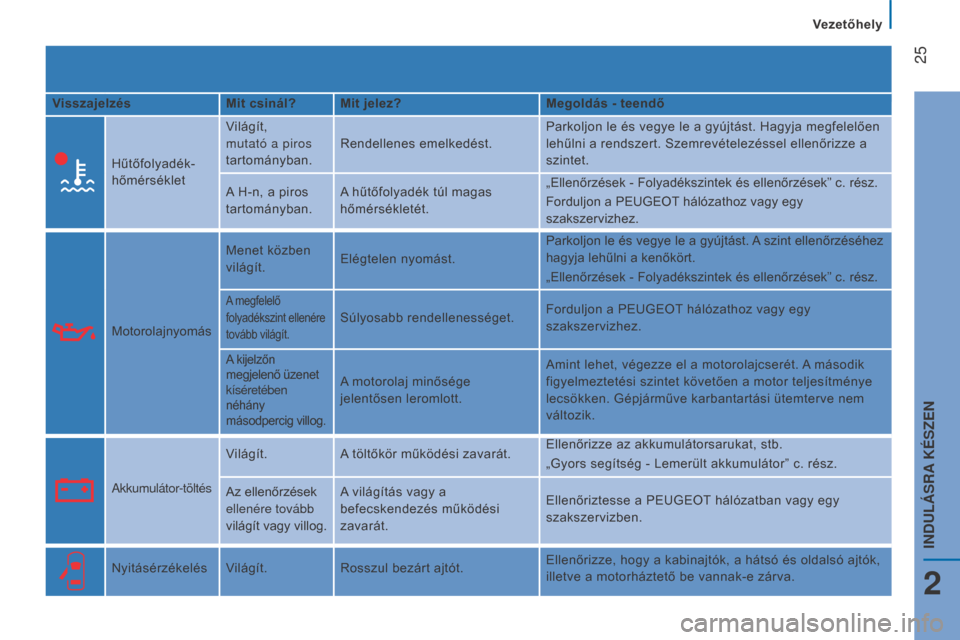

VisszajelzésMit csinál? Mit jelez? Megoldás - teendő
Hűtőfolyadék-
hőmérséklet Világít,
mutató a piros
tartományban.
Rendellenes emelkedést. Parkoljon le és vegye le a gyújtást. Hagyja megfelelően
lehűlni a rendszert. Szemrevételezéssel ellenőrizze a
szintet.
A H-n, a piros
tartományban. A hűtőfolyadék túl magas
hőmérsékletét. „Ellenőrzések - Folyadékszintek és ellenőrzések” c. rész.
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Motorolajnyomás Menet közben
világít.
Elégtelen nyomást. Parkoljon le és vegye le a gyújtást. A szint ellenőrzéséhez
hagyja lehűlni a kenőkört.
„Ellenőrzések - Folyadékszintek és ellenőrzések” c. rész.
A megfelelő
folyadékszint ellenére
tovább világít.
Súlyosabb rendellenességet.
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
A kijelzőn
megjelenő üzenet
kíséretében
néhány
másodpercig villog.
A motorolaj minősége
jelentősen leromlott.Amint lehet, végezze el a motorolajcserét. A második
figyelmeztetési szintet követően a motor teljesítménye
lecsökken. Gépjárműve karbantartási ütemterve nem
változik.
Akkumulátor-töltés Világít.
A töltőkör működési zavarát. Ellenőrizze az akkumulátorsarukat, stb.
„Gyors segítség - Lemerült akkumulátor” c. rész.
Az ellenőrzések
ellenére tovább
világít vagy villog. A világítás vagy a
befecskendezés működési
zavarát.
Ellenőriztesse a PEUGEOT hálózatban vagy egy
szakszervizben.
Nyitásérzékelés Világít. Rosszul bezárt ajtót.Ellenőrizze, hogy a kabinajtók, a hátsó és oldalsó ajtók,
illetve a motorháztető be vannak-e zárva.
Vezetőhely
2
INDUL
Page 28 of 276

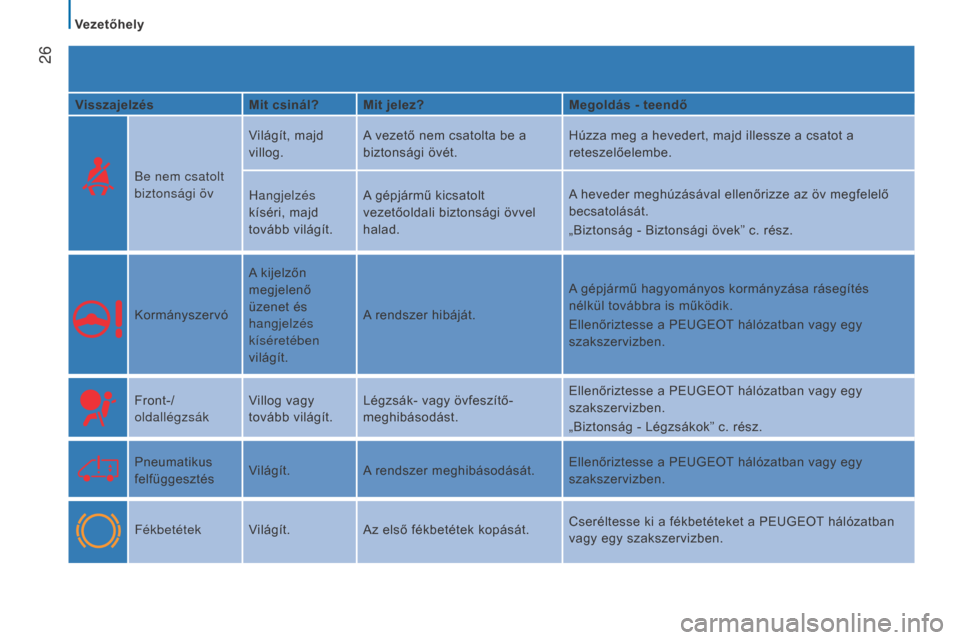

26
boxer_hu_Chap02_Pret-a-Partir_ed01-2015
VisszajelzésMit csinál? Mit jelez? Megoldás - teendő
Be nem csatolt
biztonsági öv Világít, majd
villog.
A vezető nem csatolta be a
biztonsági övét. Húzza meg a hevedert, majd illessze a csatot a
reteszelőelembe.
Hangjelzés
kíséri, majd
tovább világít. A gépjármű kicsatolt
vezetőoldali biztonsági övvel
halad. A heveder meghúzásával ellenőrizze az öv megfelelő
becsatolását.
„Biztonság - Biztonsági övek” c. rész.
Kormányszervó A kijelzőn
megjelenő
üzenet és
hangjelzés
kíséretében
világít.A rendszer hibáját.
A gépjármű hagyományos kormányzása rásegítés
nélkül továbbra is működik.
Ellenőriztesse a PEUGEOT hálózatban vagy egy
szakszervizben.
Front-/
oldallégzsák Villog vagy
tovább világít.Légzsák- vagy övfeszítő-
meghibásodást. Ellenőriztesse a PEUGEOT hálózatban vagy egy
szakszervizben.
„Biztonság - Légzsákok” c. rész.
Pneumatikus
felfüggesztés Világít.
A rendszer meghibásodását. Ellenőriztesse a PEUGEOT hálózatban vagy egy
szakszervizben.
Fékbetétek Világít.Az első fékbetétek kopását. Cseréltesse ki a fékbetéteket a PEUGEOT hálózatban
vagy egy szakszervizben.
Vezetőhely
Page 29 of 276

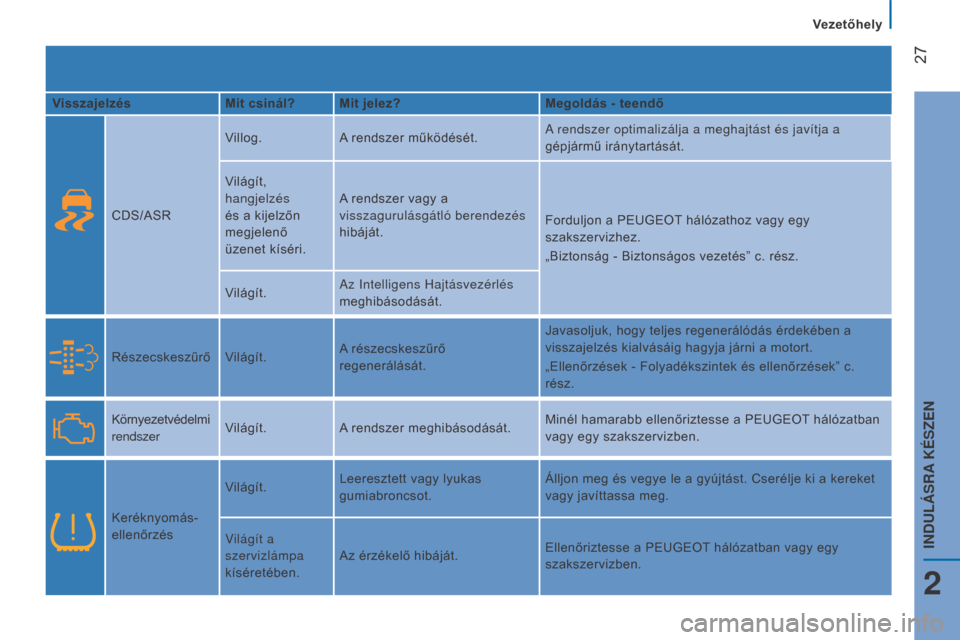

27
boxer_hu_Chap02_Pret-a-Partir_ed01-2015
VisszajelzésMit csinál? Mit jelez? Megoldás - teendő
CDS/ASR Villog.
A rendszer működését. A rendszer optimalizálja a meghajtást és javítja a
gépjármű iránytartását.
Világít,
hangjelzés
és a kijelzőn
megjelenő
üzenet kíséri. A rendszer vagy a
visszagurulásgátló berendezés
hibáját.
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
„Biztonság - Biztonságos vezetés” c. rész.
Világít. Az Intelligens Hajtásvezérlés
meghibásodását.
Részecskeszűrő Világít. A részecskeszűrő
regenerálását.Javasoljuk, hogy teljes regenerálódás érdekében a
visszajelzés kialvásáig hagyja járni a motort.
„Ellenőrzések - Folyadékszintek és ellenőrzések” c.
rész.
Környezetvédelmi
rendszer Világít.
A rendszer meghibásodását. Minél hamarabb ellenőriztesse a PEUGEOT hálózatban
vagy egy szakszervizben.
Keréknyomás-
ellenőrzés Világít.
Leeresztett vagy lyukas
gumiabroncsot. Álljon meg és vegye le a gyújtást. Cserélje ki a kereket
vagy javíttassa meg.
Világít a
szervizlámpa
kíséretében. Az érzékelő hibáját.
Ellenőriztesse a PEUGEOT hálózatban vagy egy
szakszervizben.
Vezetőhely
2
INDUL
Page 30 of 276
28
boxer_hu_Chap02_Pret-a-Partir_ed01-2015

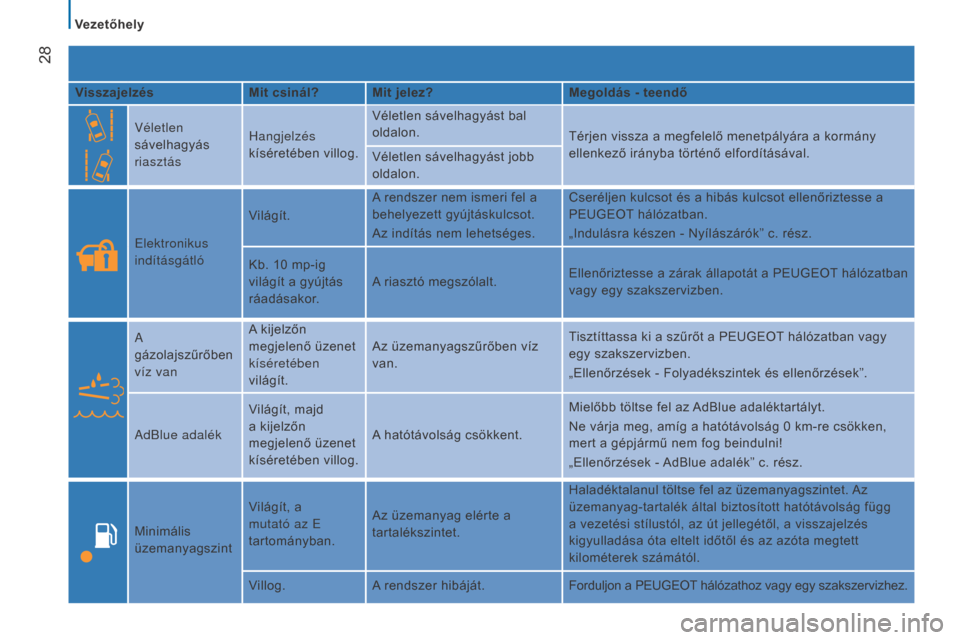

VisszajelzésMit csinál? Mit jelez? Megoldás - teendő
Véletlen
sávelhagyás
riasztás Hangjelzés
kíséretében villog. Véletlen sávelhagyást bal
oldalon.
Térjen vissza a megfelelő menetpályára a kormány
ellenkező irányba történő elfordításával.
Véletlen sávelhagyást jobb
oldalon.
Elektronikus
indításgátló Világít.
A rendszer nem ismeri fel a
behelyezett gyújtáskulcsot.
Az indítás nem lehetséges. Cseréljen kulcsot és a hibás kulcsot ellenőriztesse a
PEUGEOT hálózatban.
„Indulásra készen - Nyílászárók” c. rész.
Kb. 10
mp-ig
világít a gyújtás
ráadásakor. A riasztó megszólalt.
Ellenőriztesse a zárak állapotát a PEUGEOT hálózatban
vagy egy szakszervizben.
A
gázolajszűrőben
víz van A kijelzőn
megjelenő üzenet
kíséretében
világít.
Az üzemanyagszűrőben víz
van.
Tisztíttassa ki a szűrőt a PEUGEOT hálózatban vagy
egy szakszervizben.
„Ellenőrzések - Folyadékszintek és ellenőrzések”.
AdBlue adalék Világít, majd
a kijelzőn
megjelenő üzenet
kíséretében villog. A hatótávolság csökkent. Mielőbb töltse fel az AdBlue adaléktartályt.
Ne várja meg, amíg a hatótávolság 0
km-re csökken,
mert a gépjármű nem fog beindulni!
„Ellenőrzések - AdBlue adalék” c. rész.
Minimális
üzemanyagszint Világít, a
mutató az E
tartományban.
Az üzemanyag elérte a
tartalékszintet. Haladéktalanul töltse fel az üzemanyagszintet. Az
üzemanyag-tartalék által biztosított hatótávolság függ
a vezetési stílustól, az út jellegétől, a visszajelzés
kigyulladása óta eltelt időtől és az azóta megtett
kilométerek számától.
Villog. A rendszer hibáját. Forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Vezetőhely
