Peugeot Boxer 2016 Kezelési útmutató (in Hungarian)

59
boxer_hu_Chap03_Ergo-et-confort_ed01-2015

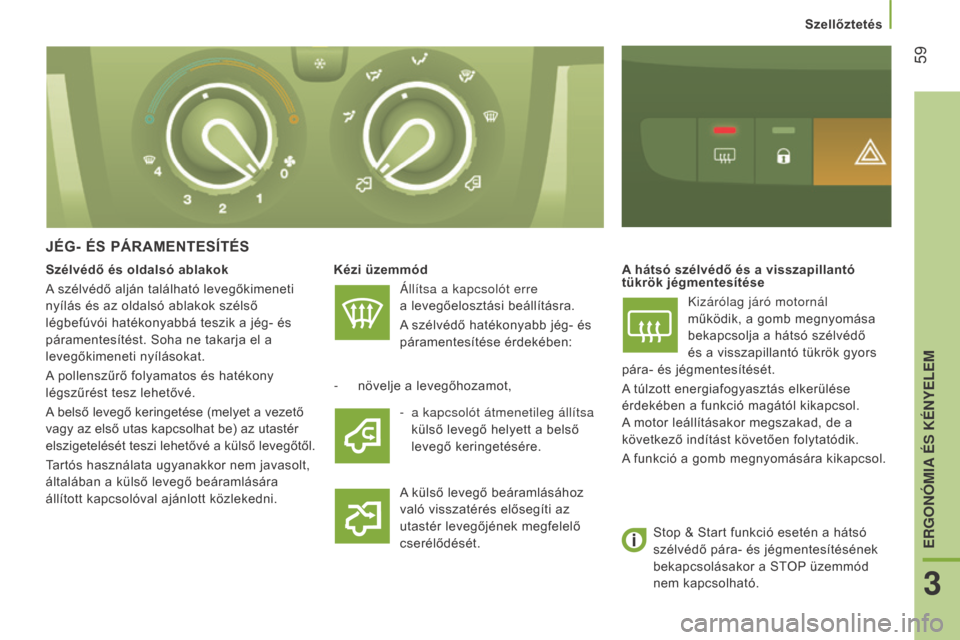

JÉG- ÉS pÁRAMENTESÍTÉS
Kézi üzemmódÁllítsa a kapcsolót erre
a levegőelosztási beállításra.
A szélvédő hatékonyabb jég- és
páramentesítése érdekében: A hátsó szélvédő és a visszapillantó
tükrök jégmentesítése
Kizárólag járó motornál
működik, a gomb megnyomása
bekapcsolja a hátsó szélvédő
és a visszapillantó tükrök gyors
pára- és jégmentesítését.
A túlzott energiafogyasztás elkerülése
érdekében a funkció magától kikapcsol.
A motor leállításakor megszakad, de a
következő indítást követően folytatódik.
A funkció a gomb megnyomására kikapcsol.
-
növelje a levegőhozamot,
A külső levegő beáramlásához


való visszatérés elősegíti az
utastér levegőjének megfelelő
cserélődését.
Szélvédő és oldalsó ablakok
A szélvédő alján található levegőkimeneti
nyílás és az oldalsó ablakok szélső
légbefúvói hatékonyabbá teszik a jég- és
páramentesítést. Soha ne takarja el a
levegőkimeneti nyílásokat.
A pollenszűrő folyamatos és hatékony
légszűrést tesz lehetővé.
A belső levegő keringetése (melyet a vezető
vagy az első utas kapcsolhat be) az utastér
elszigetelését teszi lehetővé a külső levegőtől.
Tartós használata ugyanakkor nem javasolt,
általában a külső levegő beáramlására
állított kapcsolóval ajánlott közlekedni.
-
a kapcsolót átmenetileg állítsa
külső levegő helyett a belső


levegő keringetésére.
Stop & Start funkció esetén a hátsó
szélvédő pára- és jégmentesítésének
bekapcsolásakor a STOP üzemmód
nem kapcsolható.
Szellőztetés
3
ERGON

60
boxer_hu_Chap03_Ergo-et-confort_ed01-2015

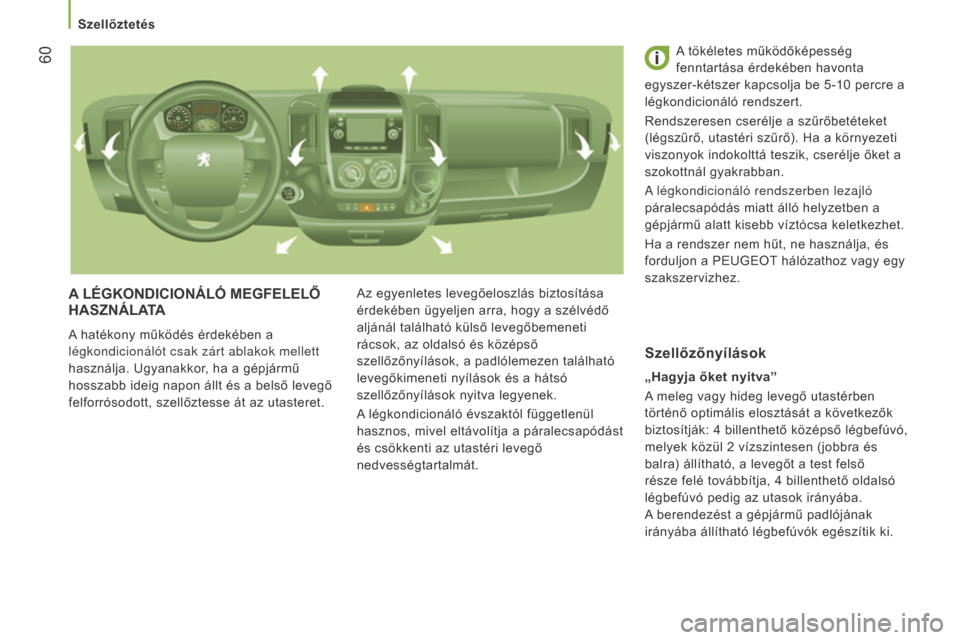

A LÉGKONDICIONÁLÓ MEGFELELŐ HASZNÁLATA
A hatékony működés érdekében a
légkondicionálót csak zárt ablakok mellett
használja. Ugyanakkor, ha a gépjármű
hosszabb ideig napon állt és a belső levegő
felforrósodott, szellőztesse át az utasteret. Az egyenletes levegőeloszlás biztosítása
érdekében ügyeljen arra, hogy a szélvédő
aljánál található külső levegőbemeneti
rácsok, az oldalsó és középső
szellőzőnyílások, a padlólemezen található
levegőkimeneti nyílások és a hátsó
szellőzőnyílások nyitva legyenek.
A légkondicionáló évszaktól függetlenül
hasznos, mivel eltávolítja a páralecsapódást
és csökkenti az utastéri levegő
nedvességtartalmát. A tökéletes működőképesség
fenntartása érdekében havonta
egyszer-kétszer kapcsolja be 5-10
percre a

légkondicionáló rendszert.
Rendszeresen cserélje a szűrőbetéteket
(légszűrő, utastéri szűrő). Ha a környezeti
viszonyok indokolttá teszik, cserélje őket a
szokottnál gyakrabban.
A légkondicionáló rendszerben lezajló
páralecsapódás miatt álló helyzetben a
gépjármű alatt kisebb víztócsa keletkezhet.
Ha a rendszer nem hűt, ne használja, és
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
„Hagyja őket nyitva”
A meleg vagy hideg levegő utastérben
történő optimális elosztását a következők
biztosítják: 4
billenthető középső légbefúvó,


melyek közül 2
vízszintesen (jobbra és


balra) állítható, a levegőt a test felső
része felé továbbítja, 4
billenthető oldalsó


légbefúvó pedig az utasok irányába.
A berendezést a gépjármű padlójának
irányába állítható légbefúvók egészítik ki.
Szellőzőnyílások
Szellőztetés

61
boxer_hu_Chap03_Ergo-et-confort_ed01-2015

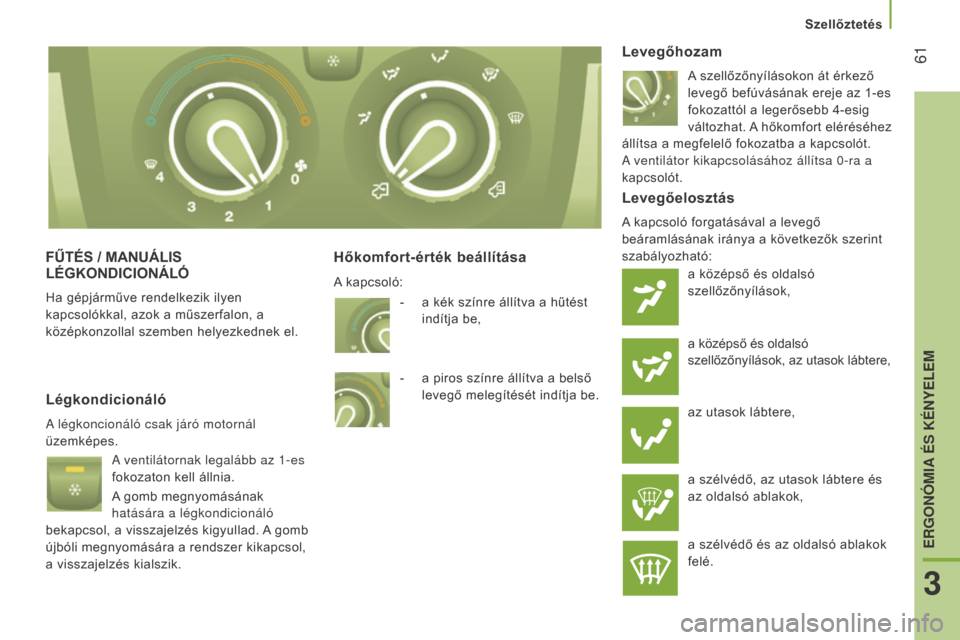

FŰTÉS / MANUÁLIS LÉGKONDICIONÁLÓ
Ha gépjárműve rendelkezik ilyen
kapcsolókkal, azok a műszerfalon, a
középkonzollal szemben helyezkednek el.
Hőkomfort-érték beállításaLevegőhozam
A szellőzőnyílásokon át érkező
levegő befúvásának ereje az 1-es
fokozattól a legerősebb 4-esig
változhat. A hőkomfort eléréséhez
állítsa a megfelelő fokozatba a kapcsolót.
A ventilátor kikapcsolásához állítsa 0-ra a
kapcsolót.
Légkondicionáló
A légkoncionáló csak járó motornál
üzemképes.
A ventilátornak legalább az 1-es
fokozaton kell állnia.
A gomb megnyomásának
hatására a légkondicionáló
bekapcsol, a visszajelzés kigyullad. A gomb
újbóli megnyomására a rendszer kikapcsol,
a visszajelzés kialszik.
Levegőelosztás
A kapcsoló forgatásával a levegő
beáramlásának iránya a következők szerint
szabályozható:
a középső és oldalsó
szellőzőnyílások,
a középső és oldalsó
szellőzőnyílások, az utasok lábtere,
az utasok lábtere,
a szélvédő, az utasok lábtere és
az oldalsó ablakok,
a szélvédő és az oldalsó ablakok
felé.
-
a kék színre állítva a hűtést
indítja be,
-
a piros színre állítva a belső
levegő melegítését indítja be.
A

kapcsoló:
Szellőztetés
3
ERGON

62
boxer_hu_Chap03_Ergo-et-confort_ed01-2015

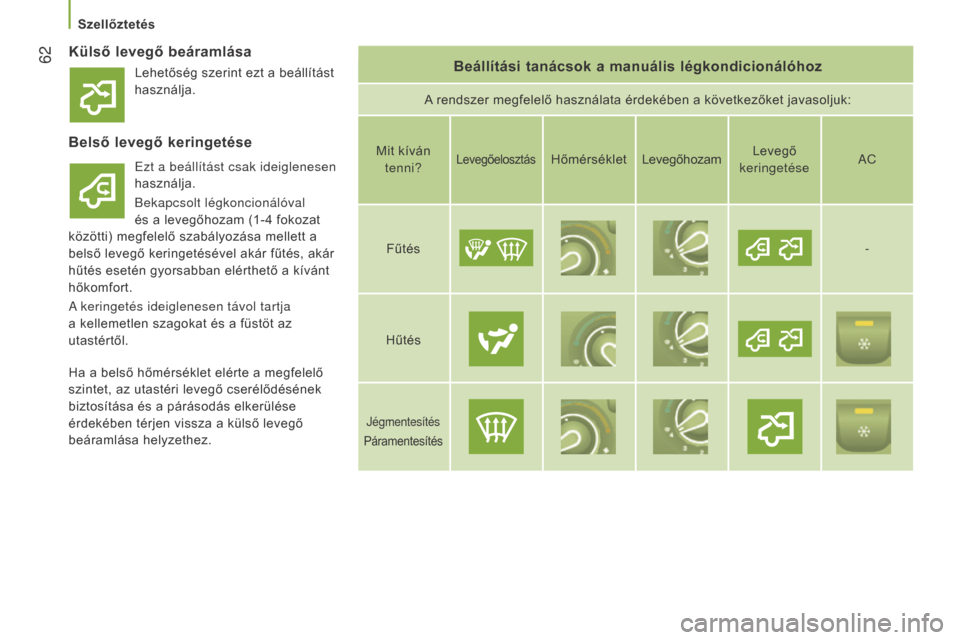

Külső levegő beáramlásaBeállítási tanácsok a manuális légkondicionálóhoz
A rendszer megfelelő használata érdekében a következőket javasoljuk:
Belső levegő keringetése
Ezt a beállítást csak ideiglenesen
használja.
Bekapcsolt légkoncionálóval
és a levegőhozam (1-4
fokozat


közötti) megfelelő szabályozása mellett a
belső levegő keringetésével akár fűtés, akár
hűtés esetén gyorsabban elérthető a kívánt
hőkomfort.
A keringetés ideiglenesen távol tartja
a kellemetlen szagokat és a füstöt az
utastértől. Mit kíván
tenni?LevegőelosztásHőmérséklet Levegőhozam Levegő
keringetése AC
Fűtés -
Hűtés
Jégmentesítés
Páramentesítés
Ha a belső hőmérséklet elérte a megfelelő
szintet, az utastéri levegő cserélődésének
biztosítása és a párásodás elkerülése
érdekében térjen vissza a külső levegő
beáramlása helyzethez. Lehetőség szerint ezt a beállítást
használja.
Szellőztetés

63
boxer_hu_Chap03_Ergo-et-confort_ed01-2015

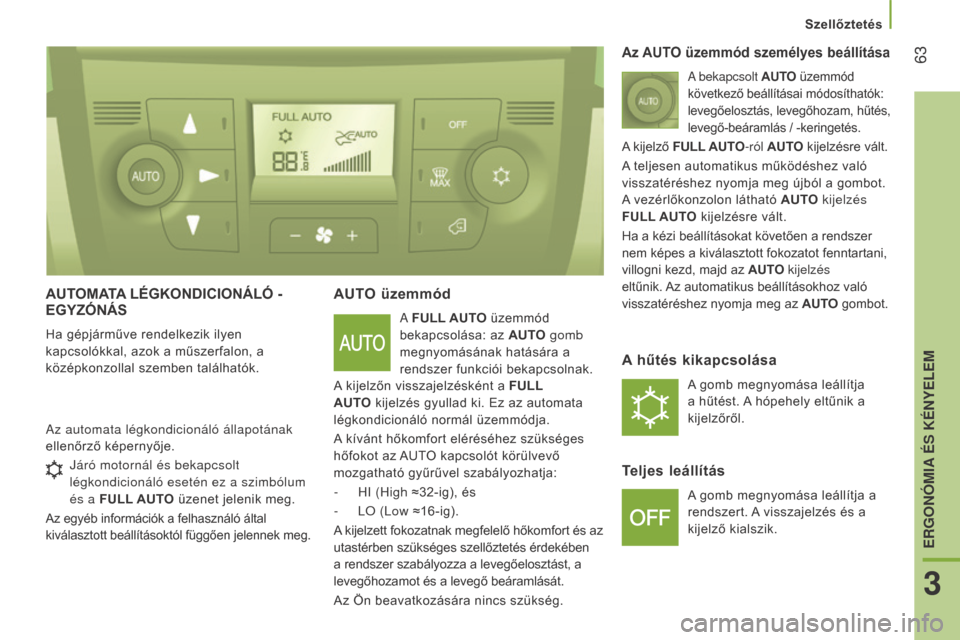

AUTOMATA LÉGKONDICIONÁLÓ -
EGYZÓNÁS
Ha gépjárműve rendelkezik ilyen
kapcsolókkal, azok a műszerfalon, a
középkonzollal szemben találhatók.
AUTO üzemmód
A FULL AUTO üzemmód
bekapcsolása: az AUTO gomb
megnyomásának hatására a
rendszer funkciói bekapcsolnak.
A kijelzőn visszajelzésként a FULL
AUTO kijelzés gyullad ki. Ez az automata
légkondicionáló normál üzemmódja.
A kívánt hőkomfort eléréséhez szükséges
hőfokot az AUTO kapcsolót körülvevő
mozgatható gyűrűvel szabályozhatja:
-
HI (High ≈ 32-ig), és
-
LO (Low ≈ 16-ig).
A

kijelzett fokozatnak megfelelő hőkomfort és az
utastérben szükséges szellőztetés érdekében
a rendszer szabályozza a levegőelosztást, a
levegőhozamot és a levegő beáramlását.
Az Ön beavatkozására nincs szükség.
Az automata légkondicionáló állapotának
ellenőrző képernyője.
Az AUTO üzemmód személyes beállítása
A bekapcsolt AUTO üzemmód
következő beállításai módosíthatók:
levegőelosztás, levegőhozam, hűtés,
levegő-beáramlás / -keringetés.
A kijelző FULL AUTO-ról AUTO kijelzésre vált.
A teljesen automatikus működéshez való
visszatéréshez nyomja meg újból a gombot.
A vezérlőkonzolon látható AUTO kijelzés
FULL AUTO kijelzésre vált.
Ha a kézi beállításokat követően a rendszer
nem képes a kiválasztott fokozatot fenntartani,
villogni kezd, majd az
AUTO kijelzés
eltűnik. Az automatikus beállításokhoz való
visszatéréshez nyomja meg az AUTO gombot.
A hűtés kikapcsolása
A gomb megnyomása leállítja
a hűtést. A hópehely eltűnik a
kijelzőről.
Teljes leállítás
A gomb megnyomása leállítja a
rendszert. A visszajelzés és a
kijelző kialszik.
Járó motornál és bekapcsolt
légkondicionáló esetén ez a szimbólum
és a FULL AUTO üzenet jelenik meg.
Az egyéb információk a felhasználó által
kiválasztott beállításoktól függően jelennek meg.
Szellőztetés
3
ERGON

64
boxer_hu_Chap03_Ergo-et-confort_ed01-2015

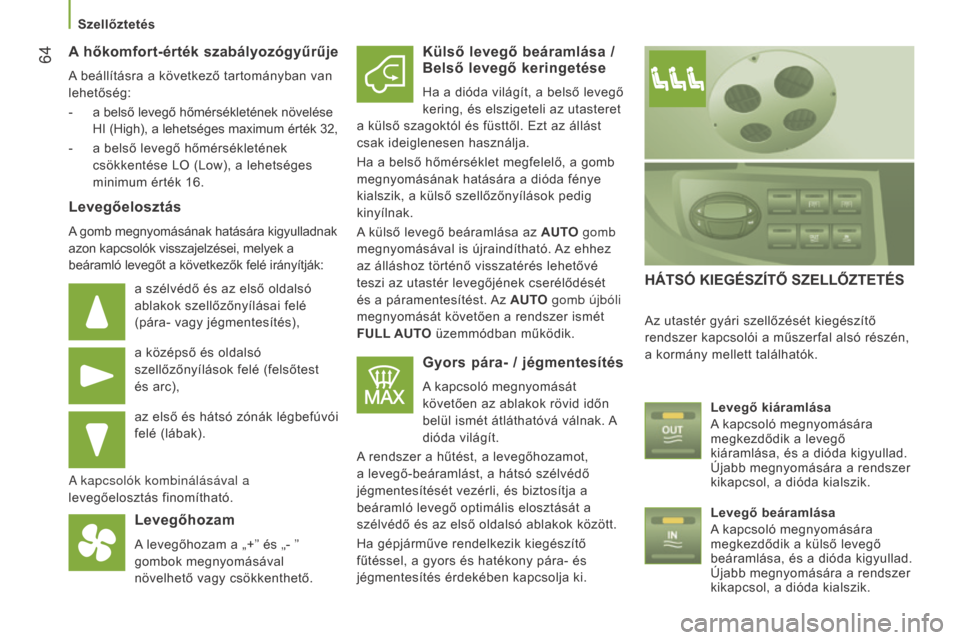

A hőkomfort-érték szabályozógyűrűje
A beállításra a következő tartományban van
lehetőség:
-
a belső levegő hőmérsékletének növelése
HI (High), a lehetséges maximum érték 32,
-
a belső levegő hőmérsékletének
csökkentése LO (Low), a lehetséges


minimum érték 16.
Levegőelosztás
A gomb megnyomásának hatására kigyulladnak
azon kapcsolók visszajelzései, melyek a
beáramló levegőt a következők felé irányítják:
a szélvédő és az első oldalsó
ablakok szellőzőnyílásai felé
(pára- vagy jégmentesítés),
a középső és oldalsó
szellőzőnyílások felé (felsőtest
és arc),
az első és hátsó zónák légbefúvói
felé (lábak).
A kapcsolók kombinálásával a
levegőelosztás finomítható.
Levegőhozam
A levegőhozam a „+” és „- ”
gombok megnyomásával
növelhető vagy csökkenthető.
Külső levegő beáramlása /
Belső levegő keringetése
Ha a dióda világít, a belső levegő
kering, és elszigeteli az utasteret
a külső szagoktól és füsttől. Ezt az állást
csak ideiglenesen használja.
Ha a belső hőmérséklet megfelelő, a gomb
megnyomásának hatására a dióda fénye
kialszik, a külső szellőzőnyílások pedig
kinyílnak.
A külső levegő beáramlása az AUTO gomb
megnyomásával is újraindítható. Az ehhez
az álláshoz történő visszatérés lehetővé
teszi az utastér levegőjének cserélődését
és a páramentesítést. Az AUTO gomb újbóli
megnyomását követően a rendszer ismét
FULL AUTO üzemmódban működik.
Gyors pára- / jégmentesítés
A kapcsoló megnyomását
követően az ablakok rövid időn
belül ismét átláthatóvá válnak. A
dióda világít.
A rendszer a hűtést, a levegőhozamot,
a levegő-beáramlást, a hátsó szélvédő
jégmentesítését vezérli, és biztosítja a
beáramló levegő optimális elosztását a
szélvédő és az első oldalsó ablakok között.
Ha gépjárműve rendelkezik kiegészítő
fűtéssel, a gyors és hatékony pára- és
jégmentesítés érdekében kapcsolja ki.
HÁTSÓ KIEGÉSZÍTŐ SZELLŐZTETÉS
Az utastér gyári szellőzését kiegészítő
rendszer kapcsolói a műszerfal alsó részén,
a kormány mellett találhatók.
Levegő kiáramlása
A kapcsoló megnyomására


megkezdődik a levegő
kiáramlása, és a dióda kigyullad.
Újabb megnyomására a rendszer
kikapcsol, a dióda kialszik.
Levegő beáramlása
A kapcsoló megnyomására


megkezdődik a külső levegő
beáramlása, és a dióda kigyullad.
Újabb megnyomására a rendszer
kikapcsol, a dióda kialszik.
Szellőztetés

65
boxer_hu_Chap03_Ergo-et-confort_ed01-2015

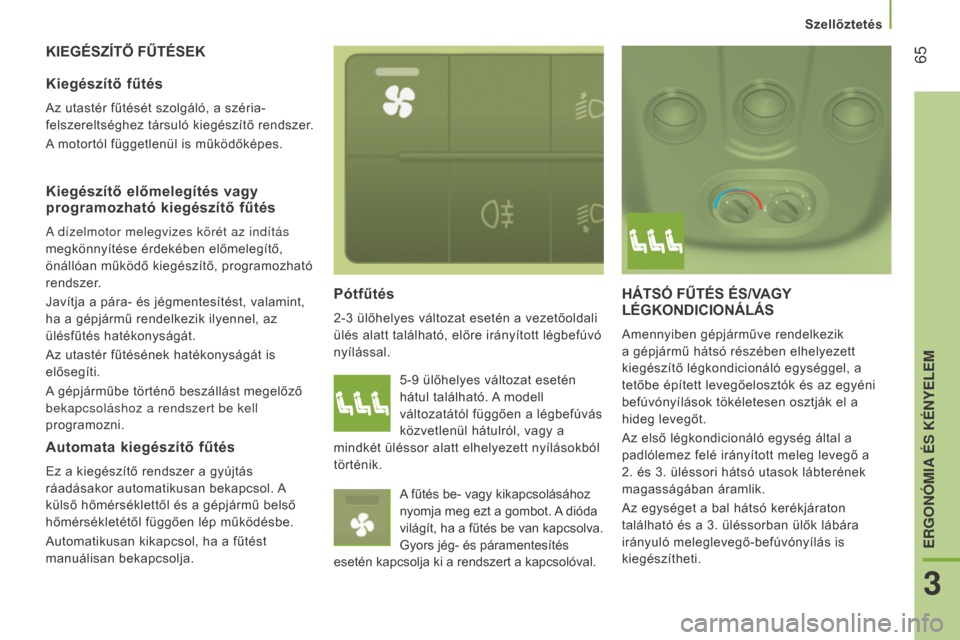

KIEGÉSZÍTŐ FŰTÉSEKp
ótfűtés
2-3 ülőhelyes változat esetén a vezetőoldali
ülés alatt található, előre irányított légbefúvó
nyílással.
HÁTSÓ FŰTÉS ÉS/VAGY LÉGKONDICIONÁLÁS
Amennyiben gépjárműve rendelkezik
a gépjármű hátsó részében elhelyezett
kiegészítő légkondicionáló egységgel, a
tetőbe épített levegőelosztók és az egyéni
befúvónyílások tökéletesen osztják el a
hideg levegőt.
Az első légkondicionáló egység által a
padlólemez felé irányított meleg levegő a
2. és 3. üléssori hátsó utasok lábterének
magasságában áramlik.
Az egységet a bal hátsó kerékjáraton
található és a 3. üléssorban ülők lábára
irányuló meleglevegő-befúvónyílás is
kiegészítheti.
Kiegészítő fűtés
Az utastér fűtését szolgáló, a széria-
felszereltséghez társuló kiegészítő rendszer.
A motortól függetlenül is működőképes.
Kiegészítő előmelegítés vagy
programozható kiegészítő fűtés
A dízelmotor melegvizes körét az indítás
megkönnyítése érdekében előmelegítő,
önállóan működő kiegészítő, programozható
rendszer.
Javítja a pára- és jégmentesítést, valamint,
ha a gépjármű rendelkezik ilyennel, az
ülésfűtés hatékonyságát.
Az utastér fűtésének hatékonyságát is
elősegíti.
A gépjárműbe történő beszállást megelőző
bekapcsoláshoz a rendszert be kell
programozni. 5-9
ülőhelyes változat esetén


hátul található. A modell
változatától függően a légbefúvás
közvetlenül hátulról, vagy a
mindkét üléssor alatt elhelyezett nyílásokból
történik.
A fűtés be- vagy kikapcsolásához
nyomja meg ezt a gombot. A dióda
világít, ha a fűtés be van kapcsolva.
Gyors jég- és páramentesítés
esetén kapcsolja ki a rendszert a kapcsolóval.
Automata kiegészítő fűtés
Ez a kiegészítő rendszer a gyújtás
ráadásakor automatikusan bekapcsol. A
külső hőmérséklettől és a gépjármű belső
hőmérsékletétől függően lép működésbe.
Automatikusan kikapcsol, ha a fűtést
manuálisan bekapcsolja.
Szellőztetés
3
ERGON

66
boxer_hu_Chap03_Ergo-et-confort_ed01-2015
Be- és kikapcsolás
A műszerfal bal szélén található
vezérlőfelület a hátsó kapcsolók
működésének a vezetőhelyről
történő be- és kikapcsolását teszi
lehetővé.
A gomb első megnyomásának hatására a
rendszer bekapcsol (a jelzőlámpa világít).
A gomb második megnyomásának hatására
a rendszer kikapcsol (a jelzőlámpa kialszik). A ventilátor kikapcsolásához állítsa a
kapcsolót 0 helyzetbe.
Ugyanakkor a páralecsapódás elkerülése
érdekében egy biztonsági berendezés 0
helyzetbe állított kapcsoló esetén is
automatikusan biztosítja a hátsó kör

keringését.
Levegőhozam A komfortérték beállítása
- a kék tartományban a hűtést
indítja el,
-
a piros

tartományban az utastér
levegőjének fűtését indítja el.
Az „egyzónás” vezérlőfelület OFF kapcsolója
kikapcsolja a funkciót. A kapcsoló:
A befúvónyílásokon beáramló
levegő ereje az 1-es és a
legerősebb 4-es fokozat között
állítható.
A hőkomfort biztosításához állítsa
a megfelelő értékre a kapcsolót.
Szellőztetés

67
boxer_hu_Chap03_Ergo-et-confort_ed01-2015
A belső óra beállítása
A fűtés késleltetett bekapcsolásának
beprogramozását megelőzően állítsa be a
vezérlőfelület óráját.Nyomja meg a „set” gombot és
tartsa benyomva.
A képernyő és az órabeállítás
visszajelző lámpája kigyullad.
Tíz másodpercen belül valamelyik
beállítógomb működtetésével állítsa be a
pontos időt:
-
„>” az órák növeléséhez,
vagy
-
„<” az órák csökkentéséhez.
A pontos idő leolvasása
pROGRAMOZHATÓ KIEGÉSZÍTŐ FŰTÉS
Ha gépjárműve rendelkezik önálló
programozható fűtéssel, az a könnyebb
indítás érdekében fokozatosan a megfelelő
hőmérsékletre melegíti a motort.
A bekapcsolás időpontjának programozását
a beépített óraszerkezet teszi lehetővé. Az
utastér hamarabb melegszik fel. Pontos idő kijelzése
Digitális programozóegység
A programozható kiegészítő fűtés
vezérlőfelülete a kormány mellett, a MODE

vezérlőpanel alatt található. Fűtőkör visszajelzése
Beállítás visszajelzés és az
időpont leolvasása
A kiválasztott program számának
kijelzése
Fűtés visszajelző lámpa
Az időpont beállítógombja
Programválasztó gomb
A fűtés azonnali

be-kapcsolásának gombja A számok gyors futtatásához tartsa
benyomva a gombot.
Engedje el a „set” gombot.
Amikor a képernyő kialszik, a pontos idő
tárolása megtörtént.
Nyomja meg a „<” vagy „>”
gombot.
A pontos idő leolvasása
visszajelzés kigyullad, a pontos
idő kb. tíz másodpercig látható.
Szellőztetés
3
ERGON

68
boxer_hu_Chap03_Ergo-et-confort_ed01-2015

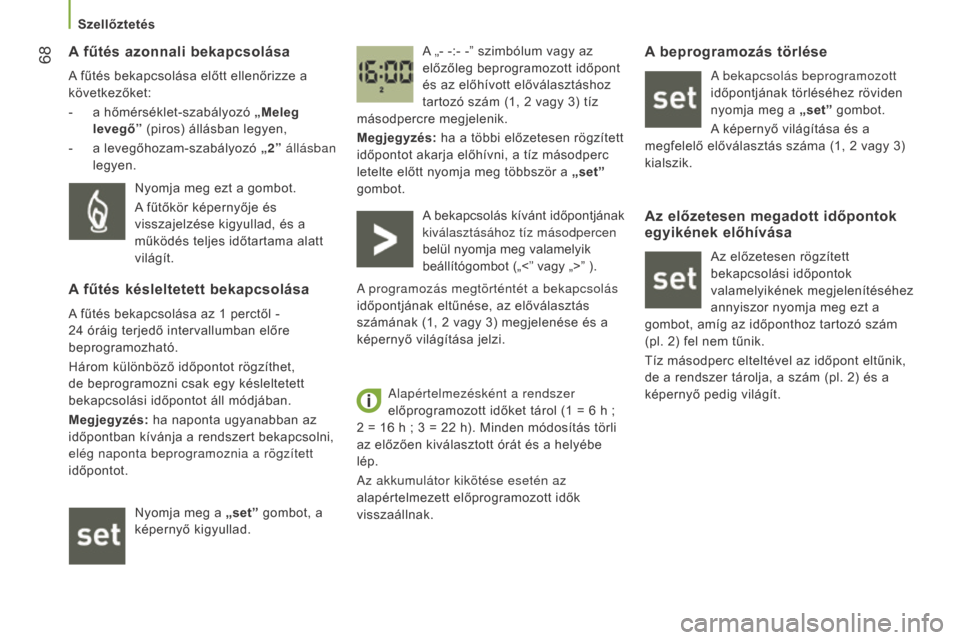

A fűtés azonnali bekapcsolása
A fűtés bekapcsolása előtt ellenőrizze a
következőket:
-
a hőmérséklet-szabályozó „Meleg


levegő” (piros) állásban legyen,
-
a levegőhozam-szabályozó „2”

állásban
legyen. A „- -:- -” szimbólum vagy az
előzőleg beprogramozott időpont
és az előhívott előválasztáshoz
tartozó szám (1, 2
vagy 3) tíz


másodpercre megjelenik.
Megjegyzés: ha a többi előzetesen rögzített
időpontot akarja előhívni, a tíz másodperc
letelte előtt nyomja meg többször a „set”
gombot.
Nyomja meg ezt a gombot.
A fűtőkör képernyője és
visszajelzése kigyullad, és a
működés teljes időtartama alatt
világít.
A fűtés késleltetett bekapcsolása
A fűtés bekapcsolása az 1 perctől -
24
óráig terjedő intervallumban előre

beprogramozható.
Három különböző időpontot rögzíthet,
de beprogramozni csak egy késleltetett
bekapcsolási időpontot áll módjában.
Megjegyzés: ha naponta ugyanabban az
időpontban kívánja a rendszert bekapcsolni,
elég naponta beprogramoznia a rögzített
időpontot.
Nyomja meg a „set” gombot, a
képernyő kigyullad. A bekapcsolás kívánt időpontjának
kiválasztásához tíz másodpercen
belül nyomja meg valamelyik
beállítógombot („<” vagy „>” ).
A programozás megtörténtét a bekapcsolás
időpontjának eltűnése, az előválasztás
számának (1, 2 vagy 3) megjelenése és a
képernyő világítása jelzi.
Alapértelmezésként a rendszer
előprogramozott időket tárol (1
= 6 h ;


2
= 16 h ; 3 = 22 h). Minden módosítás törli


az előzően kiválasztott órát és a helyébe
lép.
Az akkumulátor kikötése esetén az
alapértelmezett előprogramozott idők
visszaállnak.
A beprogramozás törlése
A bekapcsolás beprogramozott
időpontjának törléséhez röviden
nyomja meg a „set” gombot.
A képernyő világítása és a
megfelelő előválasztás száma (1, 2
vagy 3)


kialszik.
Az előzetesen megadott időpontok
egyikének előhívása
Az előzetesen rögzített
bekapcsolási időpontok
valamelyikének megjelenítéséhez
annyiszor nyomja meg ezt a
gombot, amíg az időponthoz tartozó szám
(pl. 2) fel nem tűnik.
Tíz másodperc elteltével az időpont eltűnik,
de a rendszer tárolja, a szám (pl. 2) és a
képernyő pedig világít.
Szellőztetés
