Peugeot Boxer 2016 Manual del propietario (in Spanish)

149
boxer_es_Chap08_Aide-Rapide_ed01-2015
Al efectuar un lavado a alta
presión para eliminar las manchas
persistentes, no insista en los faros, en las
luces ni en su contorno para evitar deteriorar
su barniz y su junta de estanqueidad.

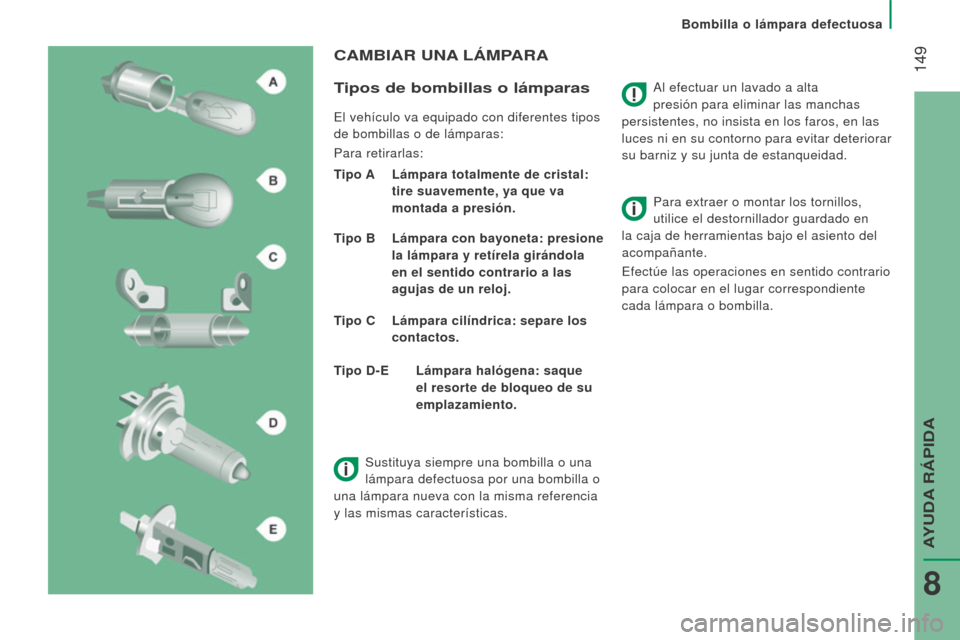

CAmbIAr uNA lám PA r A
T

ipos de bombillas o lámparas
El vehículo va equipado con diferentes tipos
de bombillas o de lámparas:
Para retirarlas:
Tipo A


l ámpara totalmente de cristal:
tire suavemente, ya que va
montada a presión.
Tipo
b l ámpara con bayoneta: presione
la lámpara y retírela girándola
en el sentido contrario a las
agujas de un reloj.
Tipo C
l ámpara cilíndrica: separe los
contactos. Para extraer o montar los tornillos,
utilice el destornillador guardado en
la caja de herramientas bajo el asiento del
acompañante.
Efectúe las operaciones en sentido contrario
para colocar en el lugar correspondiente
cada lámpara o bombilla.
Tipo D-
e l ámpara halógena: saque
el resorte de bloqueo de su
emplazamiento.
Sustituya siempre una bombilla o una
lámpara defectuosa por una bombilla o
una lámpara nueva con la misma referencia
y las mismas características.
Bombilla o lámpara defectuosa
AYUDA R

150
boxer_es_Chap08_Aide-Rapide_ed01-2015

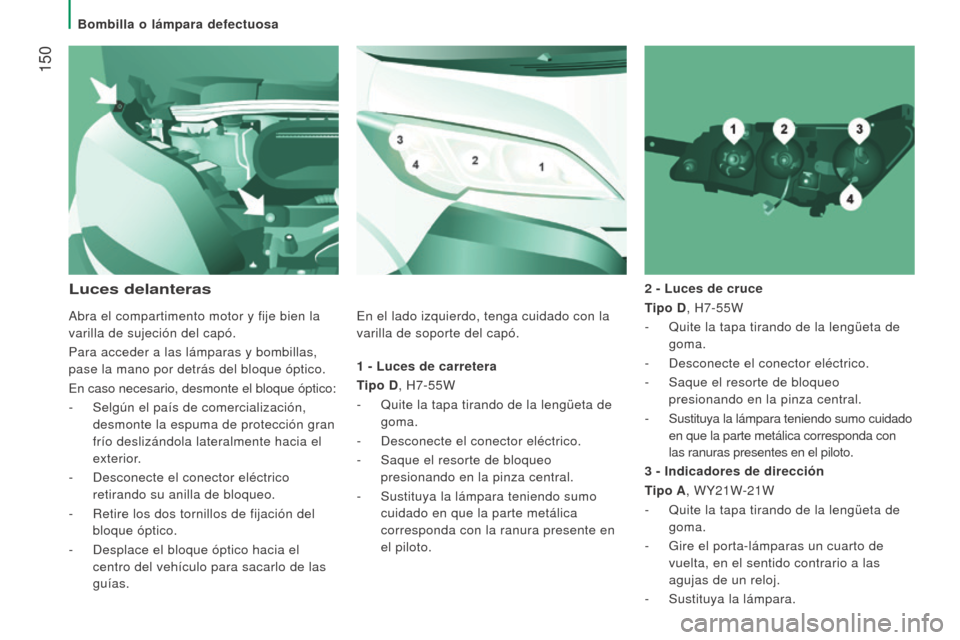

1 - luces de carretera
T ipo D, H7-55W
-

Quite la tapa tirando de la lengüeta de

goma.
-

Desconecte el conector eléctrico.
-


Saque el resorte de bloqueo

presionando en la pinza central.
-

Sustituya la lámpara teniendo sumo

cuidado en que la parte metálica
corresponda con la ranura presente en
el piloto. 2
- l uces de cruce
Tipo D, H7-55W
-
Quite la tapa tirando de la lengüeta de

goma.
- Desconecte el conector eléctrico.
- Saque el resorte de bloqueo
presionando en la pinza central.
-

Sustituya la lámpara teniendo sumo cuidado

en que la parte metálica corresponda con
las ranuras presentes en el piloto.
luces delanteras
3 - Indicadores de dirección
T ipo A, WY21W-21W
-

Quite la tapa tirando de la lengüeta de

goma.
-

Gire el porta-lámparas un cuarto de

vuelta, en el sentido contrario a las
agujas de un reloj.
-

Sustituya la lámpara.
Abra el compartimento motor y fije bien la


varilla de sujeción del capó.
Para acceder a las lámparas y bombillas,
pase la mano por detrás del bloque óptico.
En caso necesario, desmonte el bloque óptico:
-

Selgún el país de comercialización,


desmonte la espuma de protección gran
frío deslizándola lateralmente hacia el
exterior.
-
Desconecte el conector eléctrico

retirando su anilla de bloqueo.
-

Retire los dos tornillos de fijación del


bloque óptico.
-

Desplace el bloque óptico hacia el


centro del vehículo para sacarlo de las
guías. En el lado izquierdo, tenga cuidado con la
varilla de soporte del capó.
Bombilla o lámpara defectuosa

151
boxer_es_Chap08_Aide-Rapide_ed01-2015

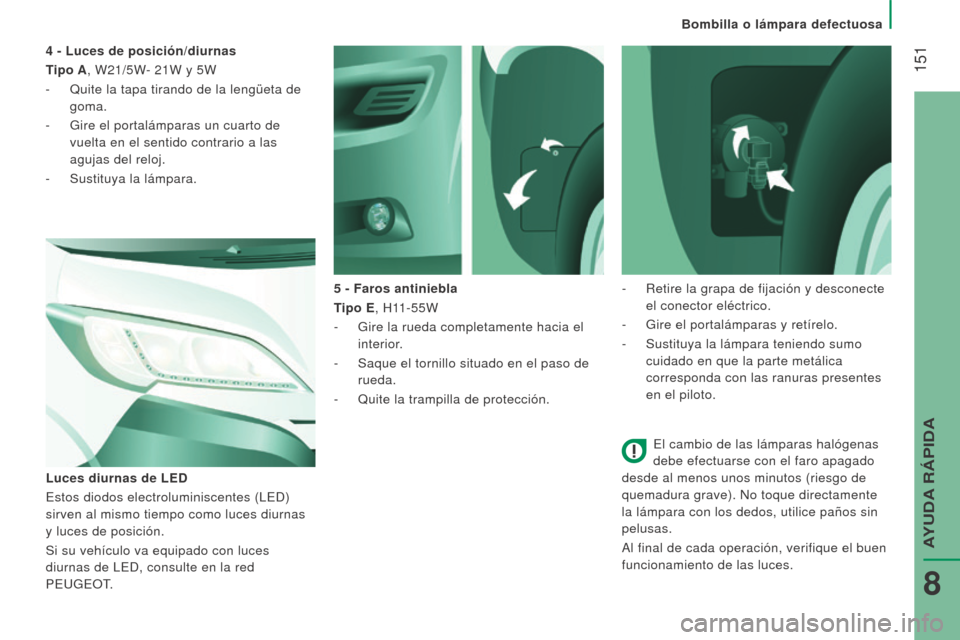

El cambio de las lámparas halógenas
debe efectuarse con el faro apagado
desde al menos unos minutos (riesgo de
quemadura grave). No toque directamente
la lámpara con los dedos, utilice paños sin
pelusas.
Al final de cada operación, verifique el buen
funcionamiento de las luces.
5

- Faros antiniebla
Tipo
e
, H11-55W
-

Gire la rueda completamente hacia el


interior.
-

Saque el tornillo situado en el paso de


rueda.
-

Quite la trampilla de protección.
l

uces diurnas de
le
D
Estos diodos electroluminiscentes (LED)
sirven al mismo tiempo como luces diurnas
y luces de posición.
Si su vehículo va equipado con luces
diurnas de LED, consulte en la red
PEUGEOT. 4

-
l
uces de posición/diurnas
Tipo A, W21/5W- 21W y 5W
-

Quite la tapa tirando de la lengüeta de


goma.
-

Gire el portalámparas un cuarto de


vuelta en el sentido contrario a las
agujas del reloj.
-

Sustituya la lámpara.
-


Retire la grapa de fijación y desconecte

el conector eléctrico.
-

Gire el portalámparas y retírelo.
-


Sustituya la lámpara teniendo sumo

cuidado en que la parte metálica
corresponda con las ranuras presentes
en el piloto.
Bombilla o lámpara defectuosa
AYUDA R

152
boxer_es_Chap08_Aide-Rapide_ed01-2015

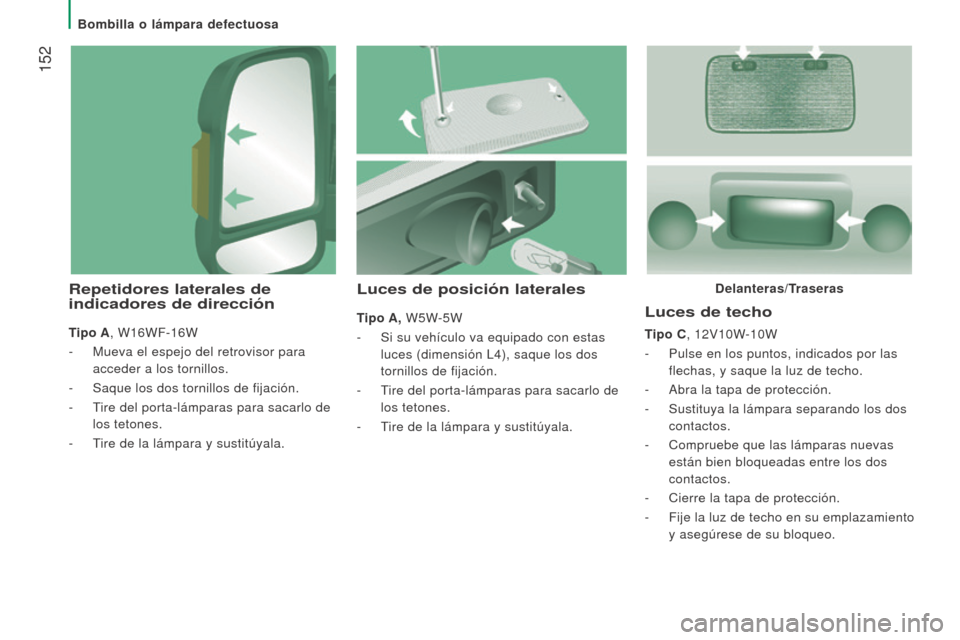

luces de techo
Tipo C, 12V10W-10W
-
Pulse en los puntos, indicados por las

flechas, y saque la luz de techo.
-

Abra la tapa de protección.
-


Sustituya la lámpara separando los dos

contactos.
-

Compruebe que las lámparas nuevas

están bien bloqueadas entre los dos
contactos.
-

Cierre la tapa de protección.
-


Fije
la luz de techo en su emplazamiento
y asegúrese de su bloqueo.
luces de posición laterales
Tipo A, W5W-5W
-

Si su vehículo va equipado con estas

luces (dimensión L4), saque los dos
tornillos de fijación.
-

T
ire del porta-lámparas para sacarlo de
los tetones.
-

T
ire de la lámpara y sustitúyala.
repetidores laterales de
indicadores de dirección
Tipo A, W16WF-16W
-

Mueva el espejo del retrovisor para

acceder a los tornillos.
-

Saque los dos tornillos de fijación.
-


T
ire del porta-lámparas para sacarlo de
los tetones.
-

T
ire de la lámpara y sustitúyala. Delanteras/Traseras
Bombilla o lámpara defectuosa

153
boxer_es_Chap08_Aide-Rapide_ed01-2015

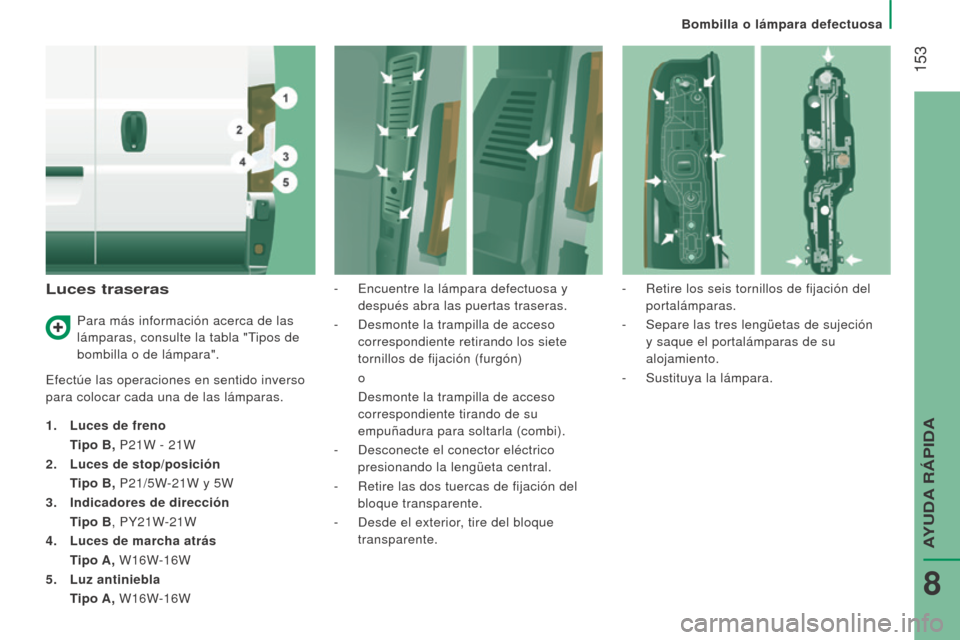

luces traseras
Efectúe las operaciones en sentido inverso
para colocar cada una de las lámparas.
1. l
uces de freno


T
ipo b , P21W - 21W
2.
l
uces de stop/posición


T
ipo b , P21/5W-21W y 5W
3.

Indicadores de dirección



T
ipo b , PY21W-21W
4.
l
uces de marcha atrás


T
ipo A, W16W-16W
5.
l
uz antiniebla


T
ipo A, W16W-16W -

Encuentre la lámpara defectuosa y

después abra las puertas traseras.
-
Desmonte la trampilla de acceso

correspondiente retirando los siete
tornillos de fijación (furgón) o
Desmonte la trampilla de acceso


correspondiente tirando de su
empuñadura para soltarla (combi).
-

Desconecte el conector eléctrico

presionando la lengüeta central.
-

Retire las dos tuercas de fijación del

bloque transparente.
-

Desde el exterior
, tire del bloque
transparente. -

Retire los seis tornillos de fijación del

portalámparas.
-
Separe las tres lengüetas de sujeción

y saque el portalámparas de su
alojamiento.
- Sustituya la lámpara.
Para más información acerca de las
lámparas, consulte la tabla "Tipos de
bombilla o de lámpara".
Bombilla o lámpara defectuosa
AYUDA R

154
boxer_es_Chap08_Aide-Rapide_ed01-2015

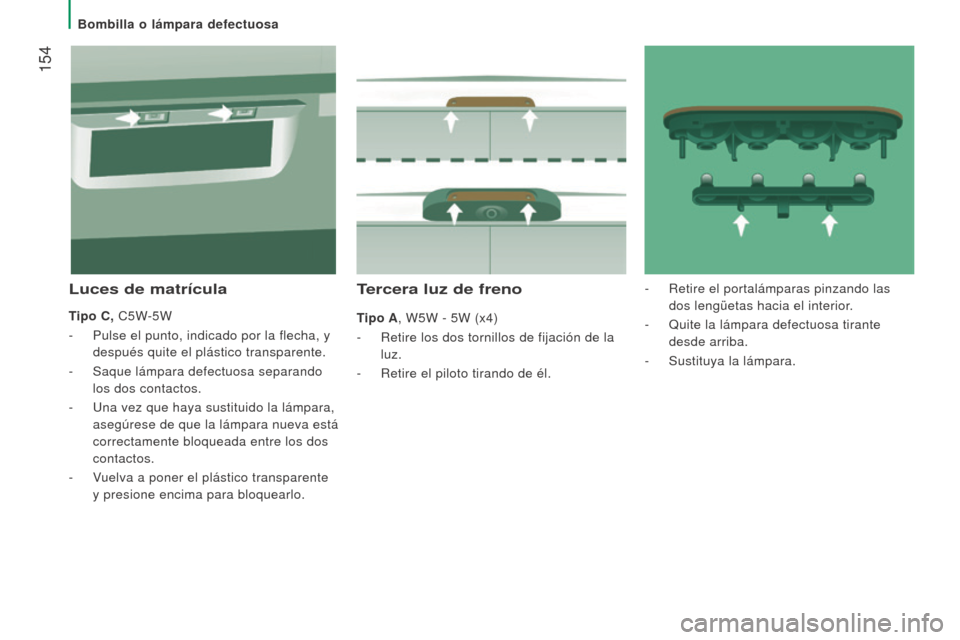

Tercera luz de freno
Tipo A, W5W - 5W (x4)
-
Retire los dos tornillos de fijación de la

luz.
-

Retire el piloto tirando de él.
luces de matrícula
Tipo C, C5W-5W
-
Pulse el punto, indicado por la flecha, y

después quite el plástico transparente.
-

Saque lámpara defectuosa separando

los dos contactos.
-

Una vez que haya sustituido la lámpara,

asegúrese de que la lámpara nueva está
correctamente bloqueada entre los dos
contactos.
-

V
uelva a poner el plástico transparente
y presione encima para bloquearlo. -

Retire el portalámparas pinzando las

dos lengüetas hacia el interior.
- Quite la lámpara defectuosa tirante
desde arriba.
-

Sustituya la lámpara.
Bombilla o lámpara defectuosa

155
boxer_es_Chap08_Aide-Rapide_ed01-2015

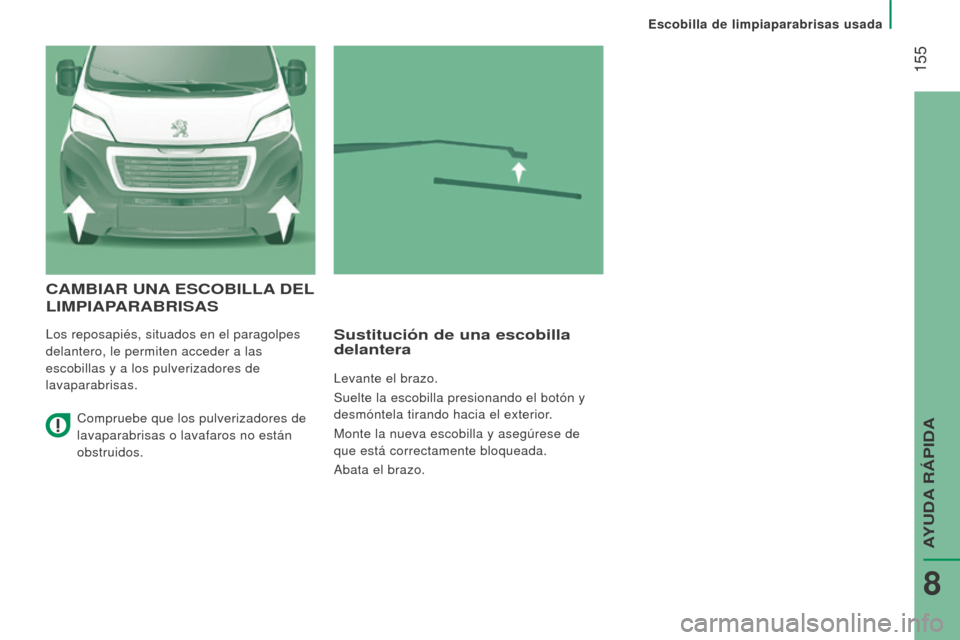

CAmbIAr uNA eSC ob I ll A D el
l I m PIAPA r A br ISAS
Los reposapiés, situados en el paragolpes
delantero, le permiten acceder a las
escobillas y a los pulverizadores de
lavaparabrisas.Sustitución de una escobilla
delantera
Levante el brazo.
Suelte la escobilla presionando el botón y
desmóntela tirando hacia el exterior.
Monte la nueva escobilla y asegúrese de
que está correctamente bloqueada.
Abata el brazo.
Compruebe que los pulverizadores de
lavaparabrisas o lavafaros no están
obstruidos.
Escobilla de limpiaparabrisas usada
AYUDA R

156
boxer_es_Chap08_Aide-Rapide_ed01-2015

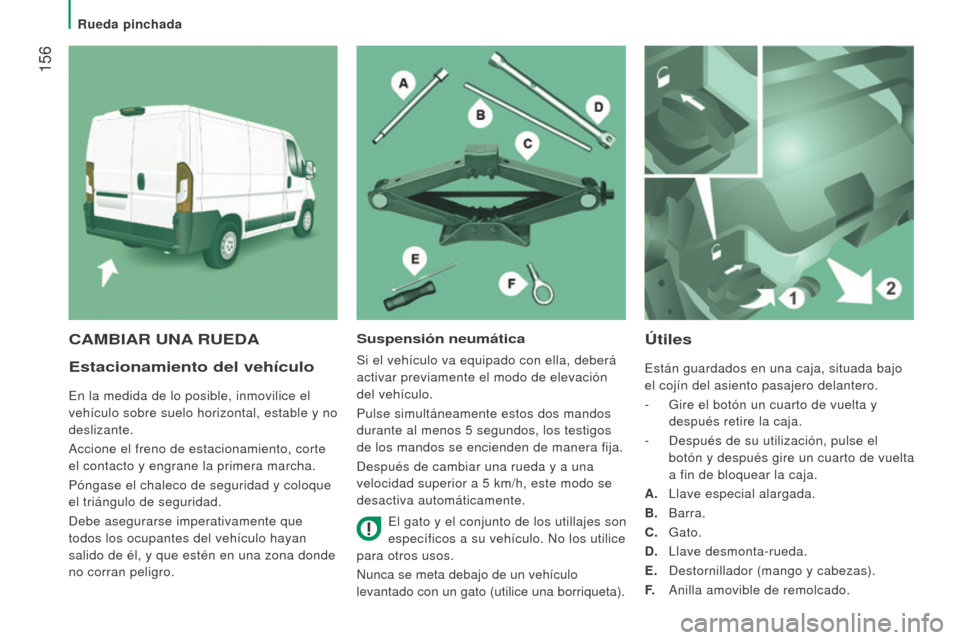

estacionamiento del vehículo
En la medida de lo posible, inmovilice el
vehículo sobre suelo horizontal, estable y no
deslizante.
Accione el freno de estacionamiento, corte
el contacto y engrane la primera marcha.
Póngase el chaleco de seguridad y coloque
el triángulo de seguridad.
Debe asegurarse imperativamente que
todos los ocupantes del vehículo hayan
salido de él, y que estén en una zona donde
no corran peligro.
Útiles
Están guardados en una caja, situada bajo
el cojín del asiento pasajero delantero.
-
Gire el botón un cuarto de vuelta y

después retire la caja.
-

Después de su utilización, pulse el

botón y después gire un cuarto de vuelta
a fin de bloquear la caja.
A.

Llave especial alargada.
b

. Barra.
C.
Gato.
D.

Llave desmonta-rueda.
e

.
Destornillador (mango y cabezas).
F.
Anilla amovible de remolcado.
CAmbIAr uNA rue DASuspensión neumática
Si el vehículo va equipado con ella, deberá
activar previamente el modo de elevación
del vehículo.
Pulse simultáneamente estos dos mandos
durante al menos 5
segundos, los testigos
de los mandos se encienden de manera fija.
Después de cambiar una rueda y a una
velocidad superior a 5
km/h, este modo se
desactiva automáticamente.
El gato y el conjunto de los utillajes son
específicos a su vehículo. No los utilice
para otros usos.
Nunca se meta debajo de un vehículo
levantado con un gato (utilice una borriqueta).
Rueda pinchada

157
boxer_es_Chap08_Aide-Rapide_ed01-2015
● Para las versiones con llantas de
aleación, retire los tres tornillos de
fijación I del estribo J .
●

Retire el conjunto de la parte interna de

la llanta de aleación.

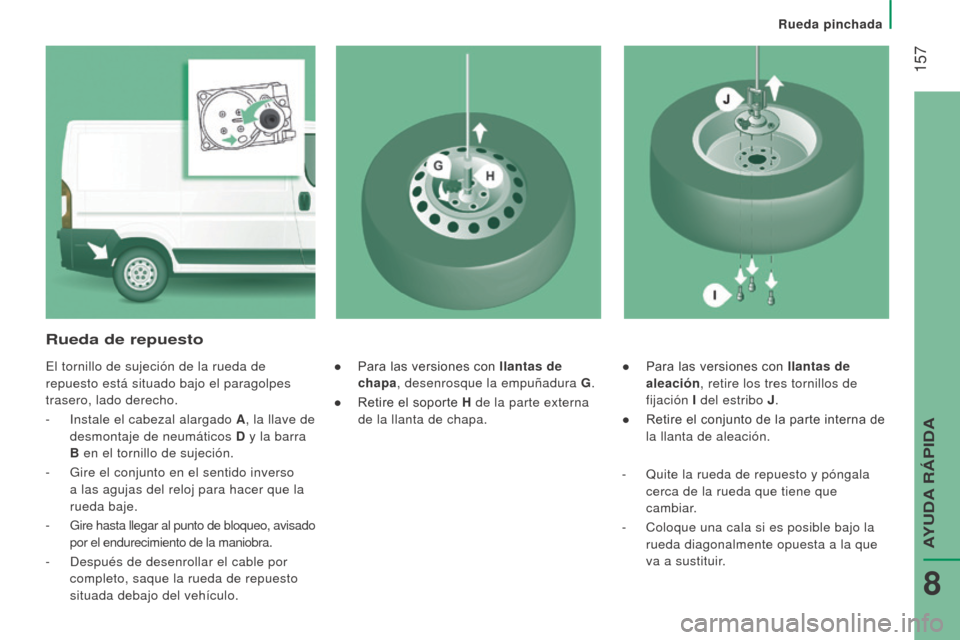

rueda de repuesto
El tornillo de sujeción de la rueda de
repuesto está situado bajo el paragolpes
trasero, lado derecho.
-

Instale el cabezal alargado
A, la llave de
desmontaje de neumáticos D y la barra
b en el tornillo de sujeción.
-


Gire el conjunto en el sentido inverso

a las agujas del reloj para hacer que la
rueda baje.
-

Gire hasta llegar al punto de bloqueo, avisado

por el endurecimiento de la maniobra.
-

Después de desenrollar el cable por

completo, saque la rueda de repuesto
situada debajo del vehículo. ●
Para las versiones con llantas de
chapa, desenrosque la empuñadura G .
●

Retire el soporte
H de la parte externa
de la llanta de chapa.
-

Quite la rueda de repuesto y póngala

cerca de la rueda que tiene que
cambiar.
-

Coloque una cala si es posible bajo la

rueda diagonalmente opuesta a la que
va a sustituir.
Rueda pinchada
AYUDA R

158
boxer_es_Chap08_Aide-Rapide_ed01-2015

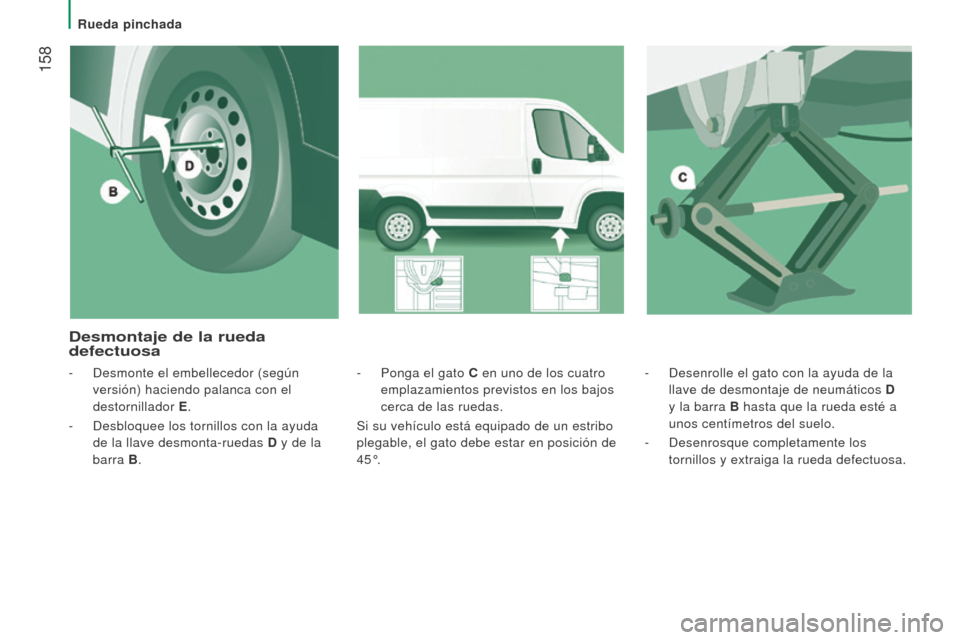

- Desenrolle el gato con la ayuda de la
llave de desmontaje de neumáticos D
y la barra
b
hasta que la rueda esté a

unos centímetros del suelo.
-

Desenrosque completamente los

tornillos y extraiga la rueda defectuosa.
-
Ponga el gato
C
en uno de los cuatro
emplazamientos previstos en los bajos
cerca de las ruedas.
Si su vehículo está equipado de un estribo
plegable, el gato debe estar en posición de
45°.
Desmontaje de la rueda
defectuosa
- Desmonte el embellecedor (según
versión) haciendo palanca con el
destornillador
e.
-


Desbloquee los tornillos con la ayuda

de la llave desmonta-ruedas D y de la
barra
b.
Rueda pinchada
