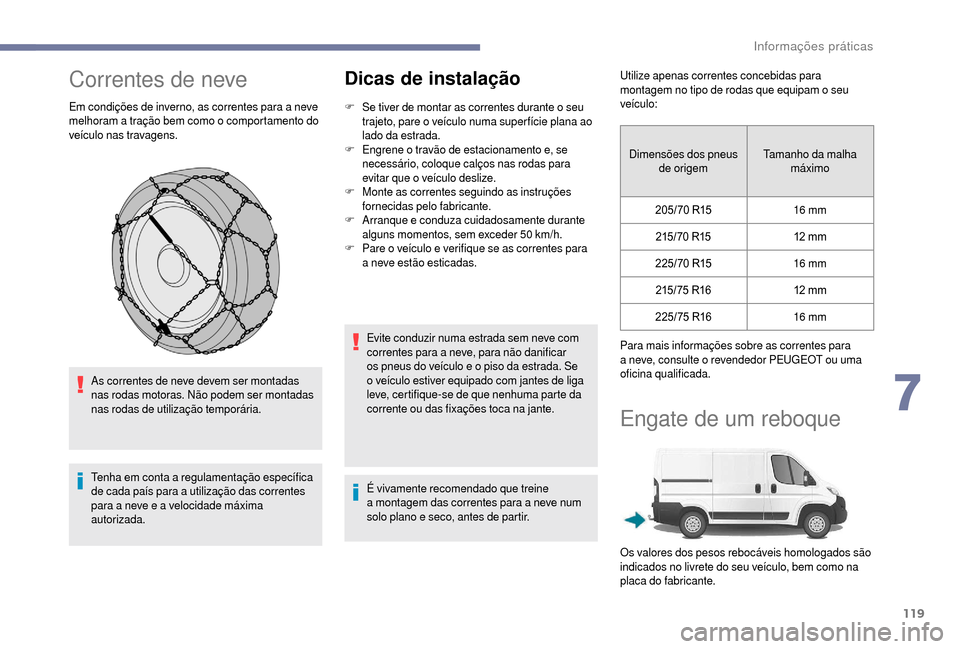

119
Correntes de neve
Em condições de inverno, as correntes para a neve
m elhoram a tração bem como o comportamento do
veículo nas travagens.
As correntes de neve devem ser montadas
nas rodas motoras. Não podem ser montadas
nas rodas de utilização temporária.
Tenha em conta a
regulamentação específica
de cada país para a
utilização das correntes
para a
neve e a velocidade máxima
autorizada.
Dicas de instalação
F Se tiver de montar as correntes durante o seu
trajeto, pare o veículo numa super fície plana ao
lado da estrada.
F
E

ngrene o travão de estacionamento e, se
necessário, coloque calços nas rodas para
evitar que o
veículo deslize.
F
M

onte as correntes seguindo as instruções
fornecidas pelo fabricante.
F
A

rranque e conduza cuidadosamente durante
alguns momentos, sem exceder 50
km/h.
F
P

are o veículo e verifique se as correntes para
a
neve estão esticadas.
Evite conduzir numa estrada sem neve com
correntes para a


neve, para não danificar
os pneus do veículo e o
piso da estrada. Se
o
veículo estiver equipado com jantes de liga
leve, certifique-se de que nenhuma parte da
corrente ou das fixações toca na jante.
É vivamente recomendado que treine
a
montagem das correntes para a neve num
solo plano e seco, antes de partir. Utilize apenas correntes concebidas para
montagem no tipo de rodas que equipam o
seu
veículo:
Dimensões dos pneus de origem Tamanho da malha
máximo
205/70
R1516


mm
215/ 70
R

1512
mm
225/70
R1516


mm
215/75
R1612
mm
225/75
R1616


mm
Para mais informações sobre as correntes para
a
neve, consulte o revendedor PEUGEOT ou uma
oficina qualificada.
Engate de um reboque
Os valores dos pesos rebocáveis homologados são
indicados no livrete do seu veículo, bem como na
placa do fabricante.
7
Informações práticas

120
Para mais informações sobre as
Características técnicas do seu
veículo e, em particular, sobre pesos e
cargas rebocáveis, consulte a
secção
correspondente.
Ficará assim a
conhecer as capacidades do seu
veículo a
rebocar um reboque, uma caravana, um
barco, etc.
Recomendamos que utilize os engates de
reboque originais PEUGEOT e a
respetiva
cablagem, que foram testados e homologados
desde a
conceção do seu veículo, e que
confie a
montagem deste dispositivo a um
revendedor ou a


uma PEUGEOT.
Estes reboques originais são compatíveis com
o


funcionamento da ajuda ao estacionamento
traseiro e da câmara de marcha-atrás caso
o
seu veículo disponha deste equipamento.
Em caso de montagem do engate de reboque
não realizada por um revendedor PEUGEOT,
esta deve ser obrigatoriamente efetuada
seguindo as instruções do fabricante do

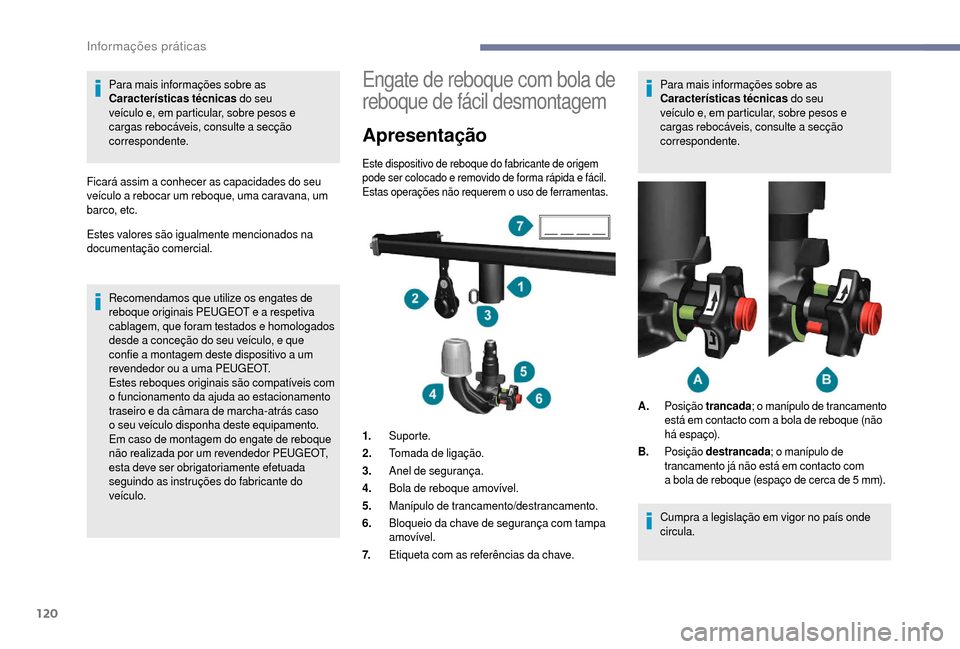

veículo.Engate de reboque com bola de
reboque de fácil desmontagem
Apresentação
Este dispositivo de reboque do fabricante de origem
pode ser colocado e removido de forma rápida e fácil.
Estas operações não requerem o
uso de ferramentas.
1.Suporte.
2. Tomada de ligação.
3. Anel de segurança.
4. Bola de reboque amovível.
5. Manípulo de trancamento/destrancamento.
6. Bloqueio da chave de segurança com tampa
amovível.
7. Etiqueta com as referências da chave. Para mais informações sobre as
Características técnicas
do seu
veículo e, em particular, sobre pesos e
cargas rebocáveis, consulte a secção
correspondente.
A. Posição trancada ; o manípulo de trancamento
está em contacto com a bola de reboque (não
há espaço).
B. Posição destrancada ; o manípulo de
trancamento já não está em contacto com
a
bola de reboque (espaço de cerca de 5 mm).
Cumpra a
legislação em vigor no país onde
circula.
Estes valores são igualmente mencionados na
documentação comercial.
Informações práticas

121

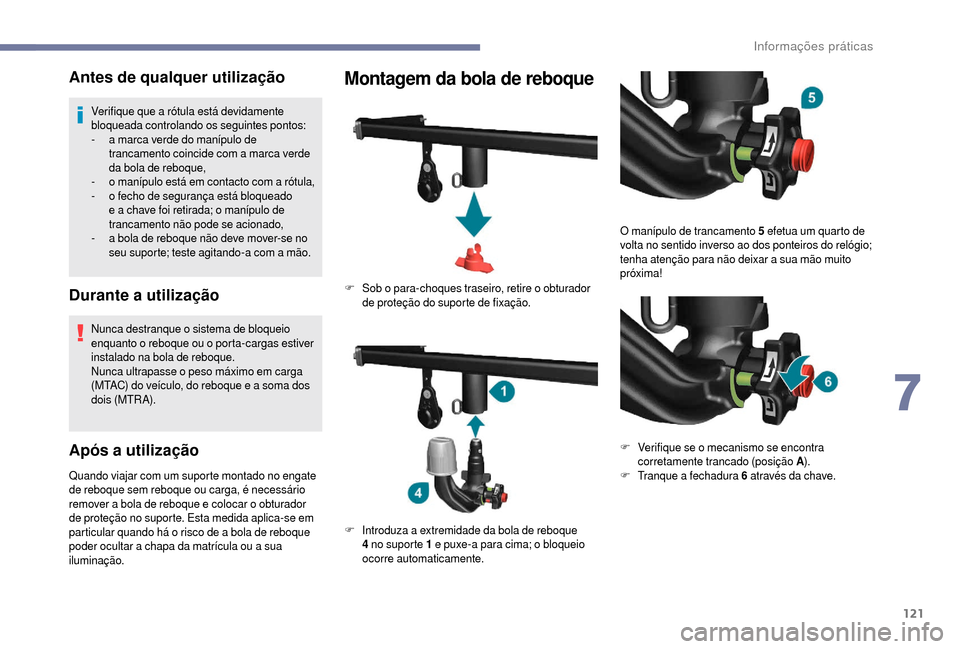

Antes de qualquer utilização
Verifique que a rótula está devidamente
b loqueada controlando os seguintes pontos:
-

a m
arca verde do manípulo de
trancamento coincide com a


marca verde
da bola de reboque,
-

o m
anípulo está em contacto com a rótula,
-

o f
echo de segurança está bloqueado
e a
chave foi retirada; o manípulo de
trancamento não pode se acionado,
-

a b
ola de reboque não deve mover-se no
seu suporte; teste agitando-a com a
mão.
Durante a utilização
Nunca destranque o sistema de bloqueio
enq uanto o reboque ou o porta-cargas estiver
instalado na bola de reboque.
Nunca ultrapasse o
peso máximo em carga
(MTAC) do veículo, do reboque e a
soma dos
dois (MTRA).
Após a utilização
Quando viajar com um suporte montado no engate
de reboque sem reboque ou carga, é necessário
remover a
bola de reboque e colocar o obturador
de proteção no suporte. Esta medida aplica-se em
particular quando há o
risco de a bola de reboque
poder ocultar a
chapa da matrícula ou a sua
iluminação.
Montagem da bola de reboque
F Sob o para-choques traseiro, retire o obturador
de proteção do suporte de fixação.
F
In

troduza a

extremidade da bola de reboque
4


no suporte 1

e puxe-a para cima; o bloqueio
ocorre automaticamente. O manípulo de trancamento 5


efetua um quarto de
volta no sentido inverso ao dos ponteiros do relógio;
tenha atenção para não deixar a

sua mão muito
próxima!
F
V

erifique se o mecanismo se encontra
corretamente trancado (posição A ).
F
T

ranque a fechadura 6

através da chave.
7
Informações práticas

122

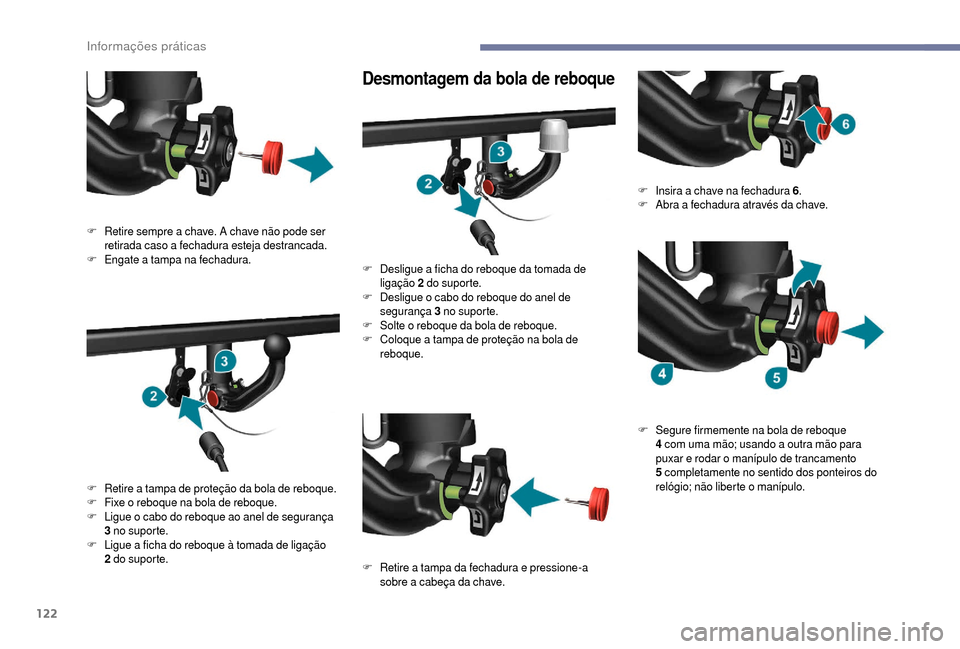

Desmontagem da bola de reboque
F Retire sempre a chave. A chave não pode ser
retirada caso a fechadura esteja destrancada.
F
E

ngate a tampa na fechadura.
F
R

etire a tampa de proteção da bola de reboque.
F
F

ixe o reboque na bola de reboque.
F
L

igue o cabo do reboque ao anel de segurança
3 no suporte.
F
L

igue a ficha do reboque à tomada de ligação
2


do suporte. F
D

esligue a ficha do reboque da tomada de
ligação 2


do suporte.
F
D

esligue o cabo do reboque do anel de
segurança 3


no suporte.
F
S

olte o reboque da bola de reboque.
F
C

oloque a tampa de proteção na bola de
reboque.
F
R

etire a tampa da fechadura e pressione-a
sobre a
cabeça da chave.F
I

nsira a chave na fechadura 6
.
F
A
bra a fechadura através da chave.
F
S
egure firmemente na bola de reboque
4


com uma mão; usando a outra mão para
puxar e rodar o
manípulo de trancamento
5


completamente no sentido dos ponteiros do
relógio; não liberte o


manípulo.
Informações práticas

123

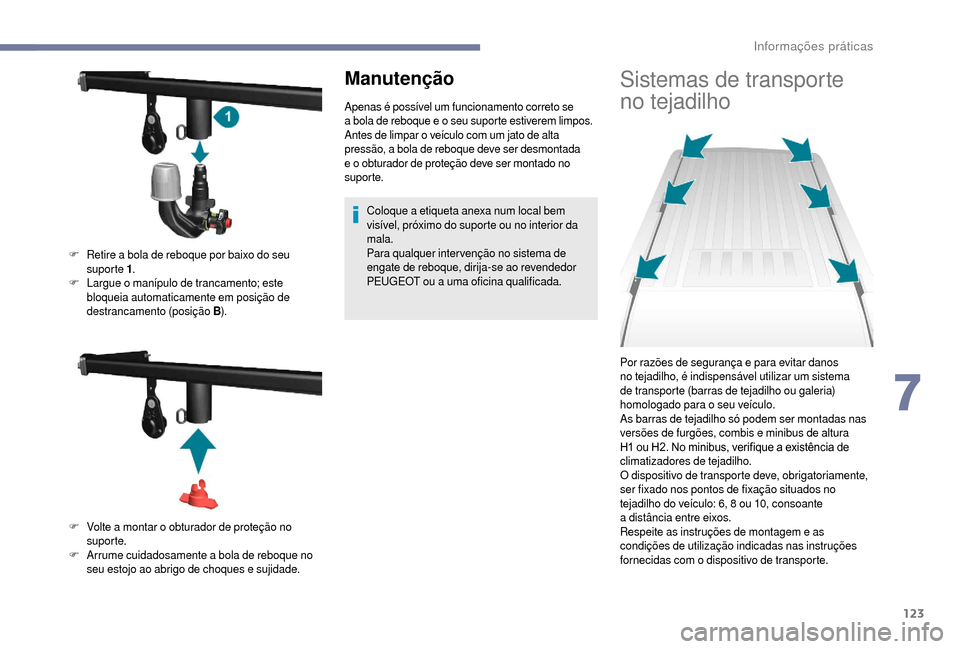

Manutenção
Apenas é possível um funcionamento correto se
a bola de reboque e o seu suporte estiverem limpos.
Antes de limpar o
veículo com um jato de alta
pressão, a bola de reboque deve ser desmontada
e o
obturador de proteção deve ser montado no
suporte.
Coloque a
etiqueta anexa num local bem
visível, próximo do suporte ou no interior da
mala.
Para qualquer intervenção no sistema de
engate de reboque, dirija-se ao revendedor
PEUGEOT ou a
uma oficina qualificada.
Sistemas de transporte
no tejadilho
F Retire a bola de reboque por baixo do seu
suporte 1.
F
L

argue o manípulo de trancamento; este
bloqueia automaticamente em posição de
destrancamento (posição B ).
F
V

olte a montar o obturador de proteção no
suporte.
F
A

rrume cuidadosamente a bola de reboque no
seu estojo ao abrigo de choques e sujidade. Por razões de segurança e para evitar danos
no tejadilho, é indispensável utilizar um sistema
de transporte (barras de tejadilho ou galeria)
homologado para o
seu veículo.
As barras de tejadilho só podem ser montadas nas
versões de furgões, combis e minibus de altura
H1
ou H2. No minibus, verifique a existência de
climatizadores de tejadilho.
O dispositivo de transporte deve, obrigatoriamente,
ser fixado nos pontos de fixação situados no
tejadilho do veículo: 6, 8
ou 10, consoante
a
distância entre eixos.
Respeite as instruções de montagem e as
condições de utilização indicadas nas instruções
fornecidas com o
dispositivo de transporte.
7
Informações práticas

124
Carga máxima no tejadilho, distribuída
uniformemente: 150 kg, para todas a versões,
dentro do limite de peso do veículo (GV W).
Em todas as versões de altura H3, os
tejadilhos não podem ser equipados com
sistema de carga.
Respeite escrupulosamente a


legislação
em vigor relativa ao transporte de cargas
sobredimensionadas.
Para mais informações sobre as
Características técnicas do seu veículo e,
em particular, sobre as dimensões, consulte
a


secção correspondente.Substituição de uma escova
do limpa-vidros
Verifique se os bicos do lava-vidros ou do
lava-faróis não estão tapados.
Substituição de uma
escova do limpa-vidros
F Levantar a haste do limpa-vidros.
F D esengatar a escova premindo o botão e retirá-
la ao puxar para o
exterior.
F
M

ontar a escova nova e assegurar-se que está
bem engatada.
F
B

aixar a haste.
Os apoios de pé, situados à frente, permitem
aceder às escovas e aos bicos do lava-vidros.
Informações práticas

125

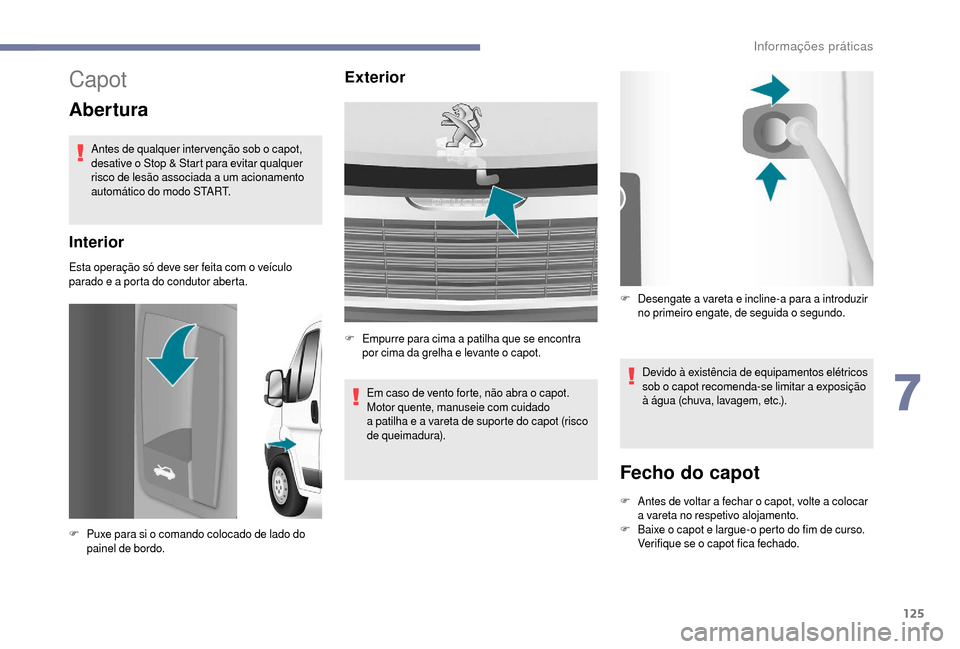

Capot
Abertura
Antes de qualquer inter venção sob o capot,
d esative o Stop & Start para evitar qualquer
risco de lesão associada a
um acionamento
automático do modo START.
Interior
Esta operação só deve ser feita com o veículo
p arado e a porta do condutor aberta.
Exterior
Em caso de vento forte, não abra o capot.
M otor quente, manuseie com cuidado
a
patilha e a vareta de suporte do capot (risco
de queimadura). Devido à existência de equipamentos elétricos
sob o
capot recomenda-se limitar a exposição
à água (chuva, lavagem, etc.).
Fecho do capot
F Puxe para si o comando colocado de lado do
painel de bordo. F
E

mpurre para cima a patilha que se encontra
por cima da grelha e levante o capot.
F
D
esengate a

vareta e incline-a para a

introduzir
no primeiro engate, de seguida o

segundo.
F
A
ntes de voltar a fechar o capot, volte a colocar
a vareta no respetivo alojamento.
F B aixe o capot e largue-o perto do fim de curso.
Verifique se o capot fica fechado.
7
Informações práticas

126

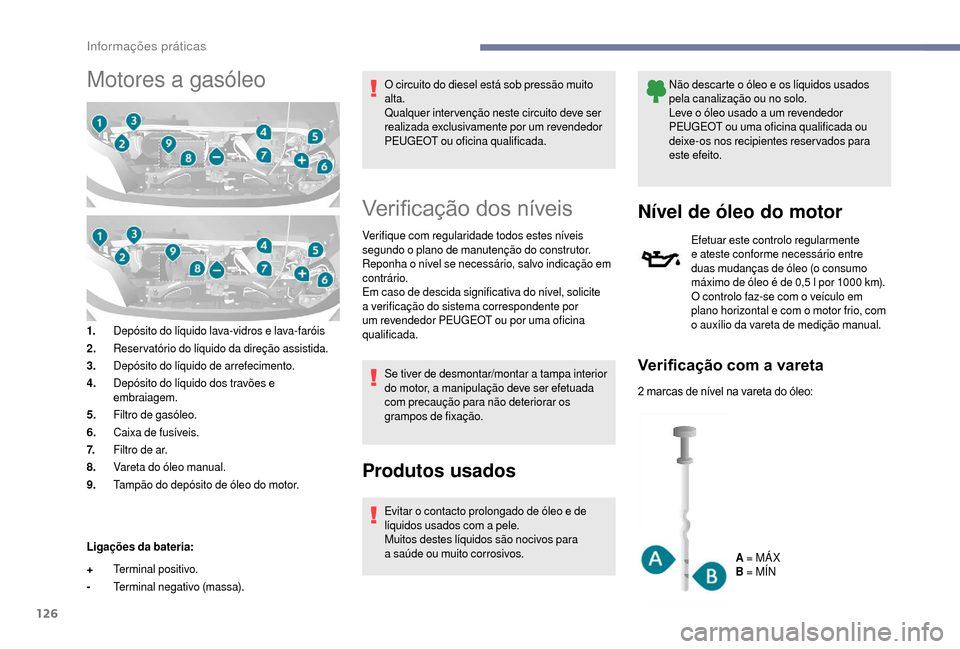

Motores a gasóleo
1.Depósito do líquido lava-vidros e lava-faróis
2. Reservatório do líquido da direção assistida.
3. Depósito do líquido de arrefecimento.
4. Depósito do líquido dos travões e
embraiagem.
5. Filtro de gasóleo.
6. Caixa de fusíveis.
7. Filtro de ar.
8. Vareta do óleo manual.
9. Tampão do depósito de óleo do motor.
Ligações da bateria:
+ Terminal positivo.
- Terminal negativo (massa). O circuito do diesel está sob pressão muito
alta.
Qualquer intervenção neste circuito deve ser
realizada exclusivamente por um revendedor
PEUGEOT ou oficina qualificada.
Verificação dos níveis
Verifique com regularidade todos estes níveis
segundo o
plano de manutenção do construtor.
Reponha o
nível se necessário, salvo indicação em
contrário.
Em caso de descida significativa do nível, solicite
a


verificação do sistema correspondente por
um revendedor PEUGEOT ou por uma oficina
qualificada.
Se tiver de desmontar/montar a
tampa interior
do motor, a manipulação deve ser efetuada
com precaução para não deteriorar os
grampos de fixação.
Produtos usados
Evitar o contacto prolongado de óleo e de
l íquidos usados com a pele.
Muitos destes líquidos são nocivos para
a
saúde ou muito corrosivos. Não descarte o
óleo e os líquidos usados
pela canalização ou no solo.
Leve o óleo usado a um revendedor
PEUGEOT ou uma oficina qualificada ou
deixe-os nos recipientes reservados para
este efeito.
Nível de óleo do motor
Efetuar este controlo regularmente
e ateste conforme necessário entre
duas mudanças de óleo (o consumo
máximo de óleo é de 0,5
l por 1000 km).
O controlo faz-se com o
veículo em
plano horizontal e com o
motor frio, com
o
auxílio da vareta de medição manual.
Verificação com a vareta
2 marcas de nível na vareta do óleo:
A = M
Á X
B = MÍN
Informações práticas

127

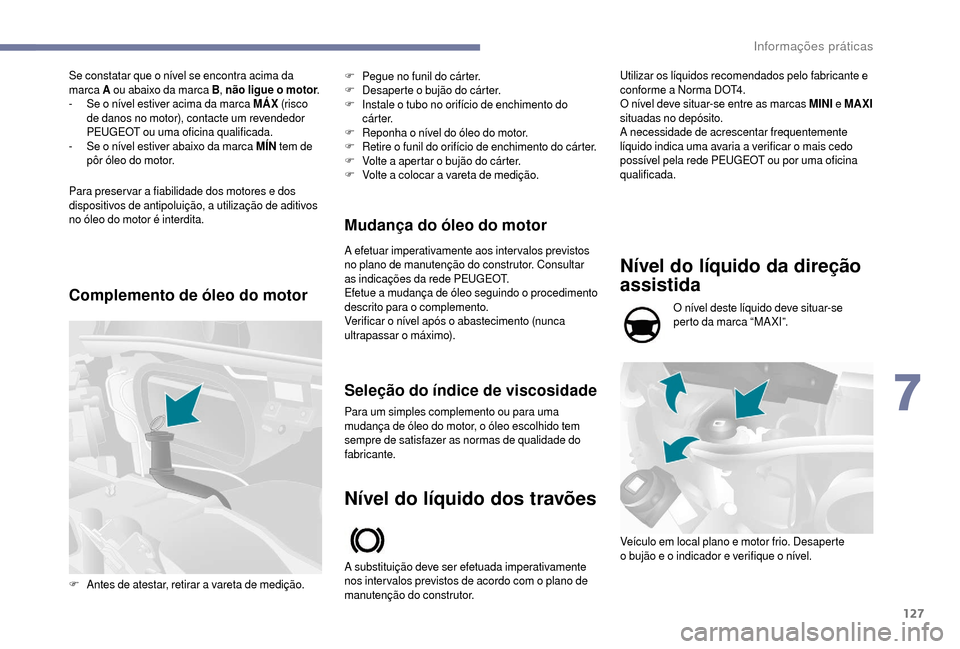

Se constatar que o nível se encontra acima da
m arca A ou abaixo da marca B , não ligue o
motor.
-

S
e o nível estiver acima da marca MÁX (risc o
de danos no motor), contacte um revendedor
PEUGEOT ou uma oficina qualificada.
-

S
e o nível estiver abaixo da marca MÍN tem de
pôr óleo do motor.
Para preser var a
fiabilidade dos motores e dos
dispositivos de antipoluição, a utilização de aditivos
no óleo do motor é interdita.
Complemento de óleo do motor Mudança do óleo do motor
A efetuar imperativamente aos intervalos previstos
no plano de manutenção do construtor. Consultar
as indicações da rede PEUGEOT.
Efetue a
mudança de óleo seguindo o procedimento
descrito para o
complemento.
Verificar o
nível após o abastecimento (nunca
ultrapassar o


máximo).
F
Pe

gue no funil do cárter.
F
D
esaperte o bujão do cárter.
F
I
nstale o tubo no orifício de enchimento do
c á r t e r.
F
R
eponha o nível do óleo do motor.
F
R
etire o funil do orifício de enchimento do cárter.
F
V
olte a apertar o bujão do cárter.
F
V
olte a colocar a vareta de medição.
F
A

ntes de atestar, retirar a

vareta de medição.
Seleção do índice de viscosidade
Para um simples complemento ou para uma
mudança de óleo do motor, o óleo escolhido tem
sempre de satisfazer as normas de qualidade do
fabricante.
Nível do líquido dos travões
A substituição deve ser efetuada imperativamente
nos inter valos previstos de acordo com o plano de
manutenção do construtor.
Nível do líquido da direção
assistida
O nível deste líquido deve situar-se
perto da marca “MA XI”.
Veículo em local plano e motor frio. Desaperte
o

bujão e o indicador e verifique o nível.
Utilizar os líquidos recomendados pelo fabricante e
conforme a
Norma DOT4.
O nível deve situar-se entre as marcas MINI e MAXI
situadas no depósito.
A necessidade de acrescentar frequentemente
líquido indica uma avaria a verificar o mais cedo
possível pela rede PEUGEOT ou por uma oficina
qualificada.
7
Informações práticas

128

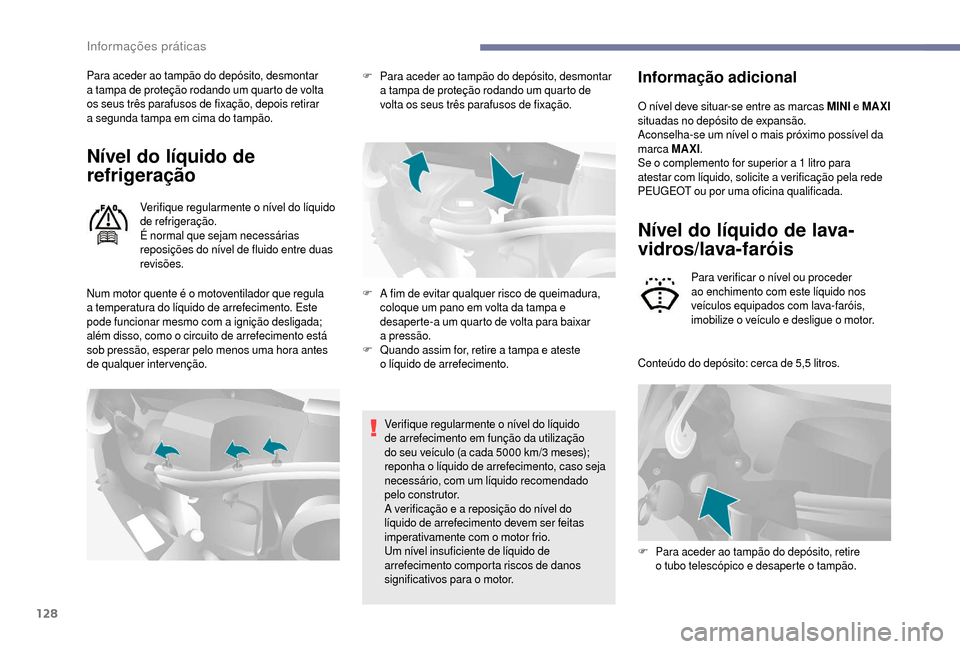

Para aceder ao tampão do depósito, desmontar
a tampa de proteção rodando um quarto de volta
os seus três parafusos de fixação, depois retirar
a
segunda tampa em cima do tampão.
Nível do líquido de
refrigeração
Verifique regularmente o nível do líquido
de refrigeração.
É normal que sejam necessárias
reposições do nível de fluido entre duas
revisões.
Verifique regularmente o
nível do líquido
de arrefecimento em função da utilização
do seu veículo (a cada 5000
km/3 meses);
reponha o
líquido de arrefecimento, caso seja
necessário, com um líquido recomendado
pelo construtor.
A verificação e a
reposição do nível do
líquido de arrefecimento devem ser feitas
imperativamente com o
motor frio.
Um nível insuficiente de líquido de
arrefecimento comporta riscos de danos
significativos para o


motor.
Num motor quente é o
motoventilador que regula
a

temperatura do líquido de arrefecimento. Este
pode funcionar mesmo com a
ignição desligada;
além disso, como o
circuito de arrefecimento está
sob pressão, esperar pelo menos uma hora antes
de qualquer intervenção. F
P

ara aceder ao tampão do depósito, desmontar
a tampa de proteção rodando um quarto de
volta os seus três parafusos de fixação.
F
A f
im de evitar qualquer risco de queimadura,
coloque um pano em volta da tampa e
desaperte-a um quarto de volta para baixar
a


pressão.
F
Q

uando assim for, retire a tampa e ateste
o
líquido de arrefecimento.
Informação adicional
O nível deve situar-se entre as marcas MINI e MAXI
situadas no depósito de expansão.
Aconselha-se um nível o
mais próximo possível da
marca MAXI.
Se o
complemento for superior a 1 litro para
atestar com líquido, solicite a
verificação pela rede
PEUGEOT ou por uma oficina qualificada.
Nível do líquido de lava-
vidros/lava-faróis
Para verificar o nível ou proceder
a o enchimento com este líquido nos
veículos equipados com lava-faróis,
imobilize o
veículo e desligue o motor.
Conteúdo do depósito: cerca de 5,5
litros.
F
P

ara aceder ao tampão do depósito, retire
o

tubo telescópico e desaperte o tampão.
Informações práticas
